Resolución de averías
105
SJU34562
Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no puede encontrar la causa, consulte a un concesionario Yamaha.
SJU45280Cuadro de identificación de averías
Confirme la posible causa y la solución, y después consulte la página correspondiente.
PROBLEMAPOSIBLE CAUSA SOLUCIÓN PÁGINA
El motor no arran-
ca (el motor de
arranque no gira) Sistema de
seguridad
Ya m a h aEl sistema está blo-
queado
Desbloquear el siste-
ma
27
Interruptor de
paro de
emergencia
del motor La pinza no está co-
locada
Colocar la pinza
28
Fusible Fundido Cambiar el fusible y
comprobar el cablea-
do 111
Batería Descargada Cargarla94
Terminales flojos Apretarlos según sea necesario 94
Terminal corroído Limpiar o cambiar 94
Motor de
arranque Averiado
Hacerlo revisar en un
concesionario
Ya m a h a —
UF3X72S0.book Page 105 Friday, May 29, 2020 10:37 AM

Resolución de averías
106
El motor no arran-
ca (el motor de
arranque gira)Manilla del
acelerador
Apretada Soltar 28
Averiado Hacerlo revisar en un
concesionario
Ya m a h a —
Manilla RiDE Apretada Soltar 28 Averiado Hacerlo revisar en un concesionario
Ya m a h a —
Combustible Depósito de com- bustible vacío Repostar lo antes po-
sible
62
Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a —
Depósito de
combustible Presencia de agua o
suciedad Hacerlo revisar en un
concesionario
Ya m a h a —
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Sistema de
inyección de
combustible Bomba de combusti-
ble averiada
Hacerlo revisar en un
concesionario
Ya m a h a —
El motor funciona
de forma irregular o
se cala Combustible Depósito de com-
bustible vacío Repostar lo antes po-
sible
62
Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a —
Octanaje incorrecto Utilizar el combusti- ble correcto 62
Depósito de
combustible Presencia de agua o
suciedad Hacerlo revisar en un
concesionario
Ya m a h a —
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Gama de temperatu-
ra incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Distancia entre elec-
trodos incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Cableado
eléctrico Conexión suelta Hacerlo revisar en un
concesionario
Ya m a h a —
Sistema de
inyección de
combustible Inyectores averiados
u obstruidos
Hacerlo revisar en un
concesionario
Ya m a h a —
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3X72S0.book Page 106 Friday, May 29, 2020 10:37 AM

Resolución de averías
107
Se muestra la alar-
maAlarma de ni-
vel de com-
bustibleDepósito de com-
bustible vacío
Repostar lo antes po-
sible 62
Alarma de
presión de
aceite Disminución de la
presión de aceite
Hacerlo revisar en un
concesionario
Ya m a h a 52
Alarma de re-
calentamien-
to del motor To m a d e a d m i s i ó n
del chorro obstruida
Limpiar
109
Alarma de
comproba-
ción del mo-
tor Sensores averiados Hacerlo revisar en un
concesionario
Ya m a h a 52
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3X72S0.book Page 107 Friday, May 29, 2020 10:37 AM

Resolución de averías
108
La moto de agua
pierde velocidad o
potenciaModo de fun-
cionamiento
d e l a m o t o d e
aguaModo de control de
marcha activado
Desactivar o ajustar
el modo de control
de marcha
39
Cavitación Toma de admisión del chorro obstruida Limpiar
109
Rotor dañado o des-
gastado Hacerlo revisar en un
concesionario
Ya m a h a 109
Alarma de re-
calentamien-
to del motor Control de reducción
del régimen del mo-
tor activado Limpiar la toma de
admisión del chorro y
enfriar el motor
52
Alarma de
presión de
aceite Control de reducción
del régimen del mo-
tor activado Añadir aceite
52
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Gama de temperatu-
ra incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Distancia entre elec-
trodos incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Cableado
eléctrico Conexión suelta Hacerlo revisar en un
concesionario
Ya m a h a —
Combustible Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a—
Octanaje incorrecto Utilizar el combusti- ble correcto 62
Filtro de aire Obstruido Hacerlo revisar en un concesionario
Ya m a h a—
Acumulación de
aceite Hacerlo revisar en un
concesionario
Ya m a h a —
Manilla del
acelerador Averiado Hacerlo revisar en un
concesionario
Ya m a h a —
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3X72S0.book Page 108 Friday, May 29, 2020 10:37 AM

Resolución de averías
109
SJU34625
Procedimientos de emergenciaSJU44590Limpieza de la toma de admisión del
chorro y el rotor
SWJ00783
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede pro-
ducirse cavitación y el empuje disminuirá
aunque aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. ATENCIÓN: Si pene-
tran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00654]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com- pruébelos. Pare siempre el motor antes de
varar la moto de agua.

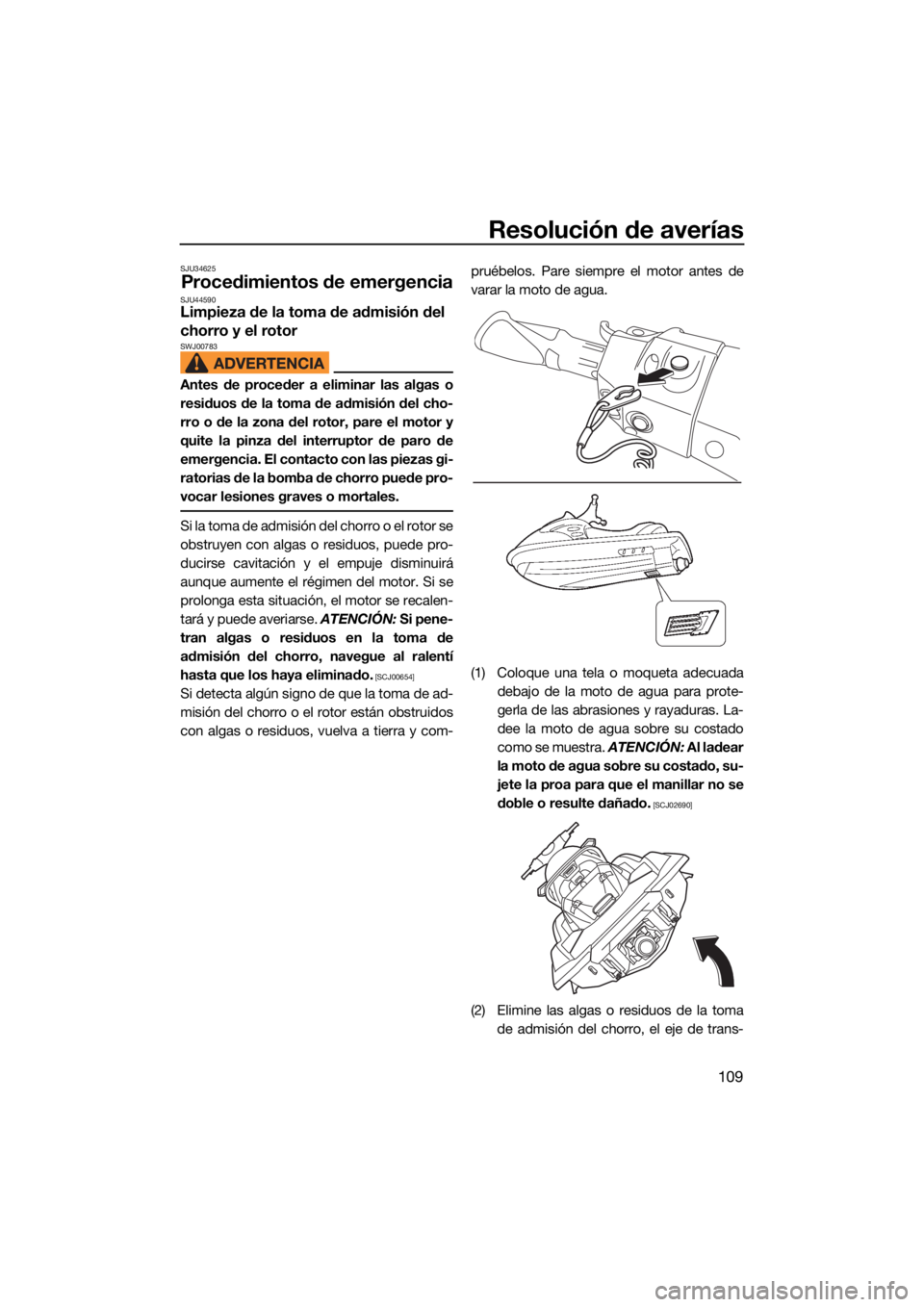

(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para prote-
gerla de las abrasiones y rayaduras. La-
dee la moto de agua sobre su costado
como se muestra. ATENCIÓN: Al ladear
la moto de agua sobre su costado, su-
jete la proa para que el manillar no se
doble o resulte dañado.
[SCJ02690]
(2) Elimine las algas o residuos de la toma de admisión del chorro, el eje de trans-
UF3X72S0.book Page 109 Friday, May 29, 2020 10:37 AM

Resolución de averías
110
misión, el rotor, la carcasa de la bomba
de chorro y la tobera de propulsión.
Si resulta difícil eliminar los residuos,
consulte a su concesionario Yamaha.
SJU43472Elevación de la compuerta de
inversión
Si el sistema RiDE falla y la compuerta de in-
versión permanece en posición bajada, la
moto de agua no podrá moverse avante.
Después de levantar la compuerta de inver-
sión para que la moto de agua pueda mover-
se avante, regrese a tierra inmediatamente y
haga reparar la moto de agua en un conce-
sionario Yamaha.
Para levantar la compuerta de inversión:
(1) Pare el motor y retire la pinza del inte-
rruptor de paro de emergencia.
(2) Métase en el agua y vaya a la popa de la moto de agua.
(3) Desplace la unión de la varilla del inver- sor hacia proa y desacóplela de la rótula. (4) Levante la compuerta de inversión hasta
la posición de marcha avante.
NOTA:
Mientras la varilla del inversor esté desaco-
plada, la compuerta de inversión no se mo-
verá a la posición de punto muerto o a la
posición de marcha atrás cuando se aprie-
te la manilla RiDE.
Si se aprieta la manilla RiDE mientras la va-
rilla del inversor está desacoplada, la moto
de agua se moverá avante.
SJU34642Puenteo de la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra ba-
tería de 12 voltios y cables auxiliares.
SJU34664Conexión de los cables auxiliaresSWJ01251
Para evitar la explosión de la batería y da-
ños importantes en el sistema eléctrico:
No invierta la polaridad de los cables au-
xiliares cuando conecte las dos bate-
rías.
No conecte el cable auxiliar negativo (–)
al terminal negativo (–) de la batería de la
moto de agua.
Evite el contacto del cable auxiliar posi-
tivo (+) con el cable auxiliar negativo (–).

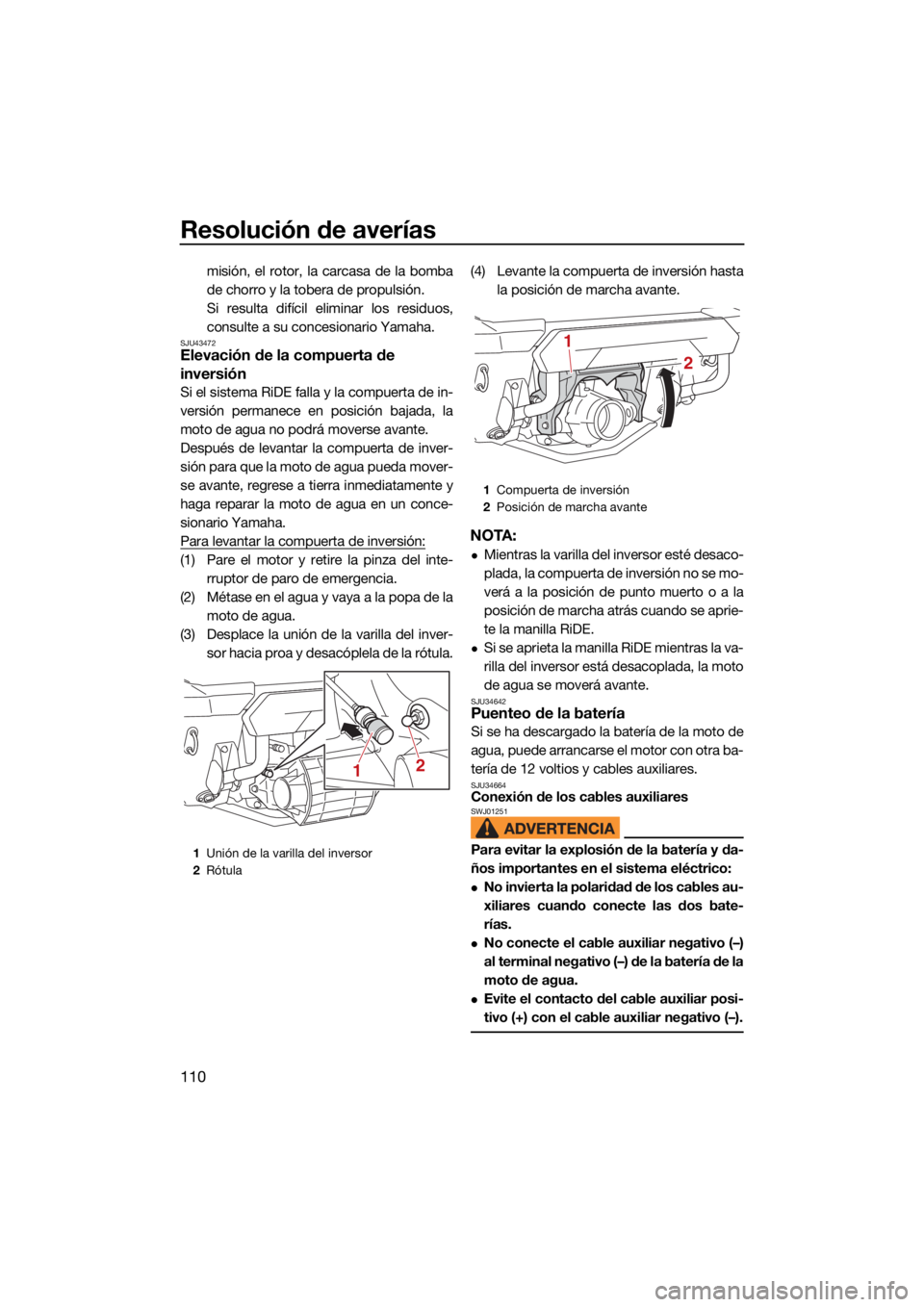

1Unión de la varilla del inversor
2 Rótula
1 2
1
Compuerta de inversión
2 Posición de marcha avante
2
1
UF3X72S0.book Page 110 Friday, May 29, 2020 10:37 AM

Resolución de averías
111
(1) Conecte el cable auxiliar positivo (+) a losterminales positivos (+) de las dos bate-
rías.
(2) Conecte un extremo del cable auxiliar negativo (–) al terminal negativo (–) de la
batería auxiliar.
(3) Conecte el otro extremo del cable auxi- liar negativo (–) a un soporte del motor.
(4) Arranque el motor y seguidamente des- conecte los cables auxiliares en el orden
inverso. (Consulte en la página 28 la in-
formación relativa al arranque del motor).SJU43482Cambio de fusibles
Si se funde un fusible, reemplácelo con el fu-
sible adecuado.
Para cambiar un fusible:
(1) Desmonte los asientos y el pañol estan-co extraíble. (Consulte en la página 54
las instrucciones de desmontaje y mon-
taje de los asientos, y en la página 60 la
información sobre el pañol estanco ex-
traíble).
(2) Mientras presiona el saliente de cada cierre, desplace los cierres hacia fuera.

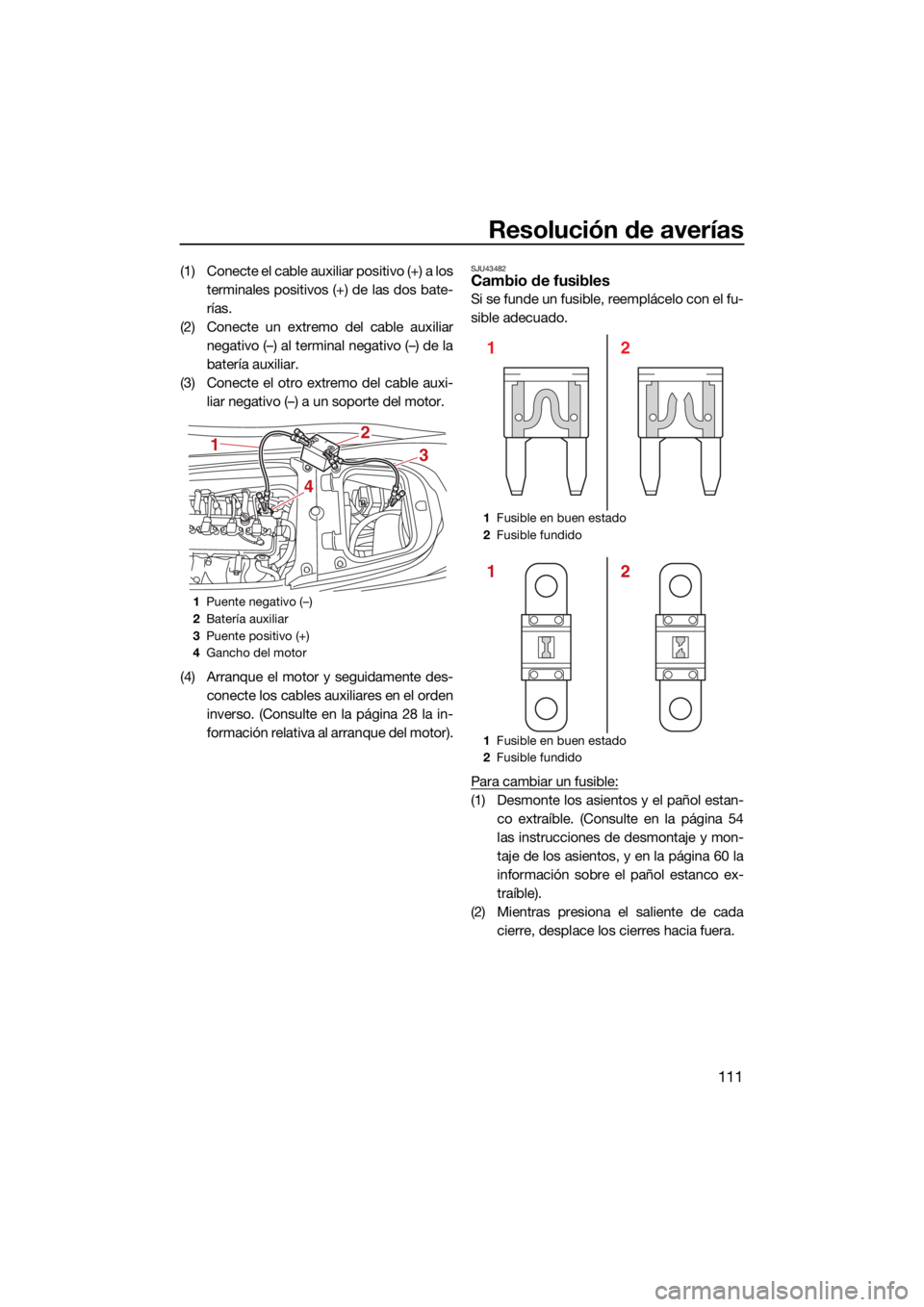

1Puente negativo (–)
2 Batería auxiliar
3 Puente positivo (+)
4 Gancho del motor
1
4
3
2
1Fusible en buen estado
2 Fusible fundido
1 Fusible en buen estado
2 Fusible fundido
2
1
2
1
UF3X72S0.book Page 111 Friday, May 29, 2020 10:37 AM

Resolución de averías
112
(3) Retire la tapa de la caja de componenteseléctricos.
(4) Mientras empuja hacia dentro los dos la- dos de la caja de fusibles, tire de la tapa
hacia proa y extráigala. (5) Para cambiar el fusible SCU, extraiga los
tornillos y luego el fusible. Coloque el fu-
sible de repuesto y apriete los tornillos.
(6) Para cambiar un fusible que no sea SCU, extraiga el fusible con el extractor de fu-
sibles. Coloque un fusible de repuesto
del amperaje correcto. ¡ADVERTENCIA!
No utilice fusibles de amperaje dife-
rente al recomendado. La sustitución
de un fusible por otro de un amperaje
inadecuado puede provocar averías
graves en el sistema eléctrico y un in-
cendio.
[SWJ00803]
1 Tapa de la caja de componentes eléctricos
2 Bloqueo
3 Saliente
1 Tapa de la caja de fusibles
2
3
2
3
1
1
1Fusible de la válvula de mariposa electróni-
ca
2 Fusible de la bomba de combustible
3 Fusible del accionamiento del relé principal
4 Fusible principal
5 Fusible de repuesto
6 Extractor de fusibles
7 Fusible de la batería
8 Tornillo
9 Fusible SCU (Fusible BCU)
10 Fusible no utilizado
1
5
23 4 5 6 7
8
9
8
10
