2021 TOYOTA RAV4 PLUG-IN HYBRID kontrolky

171
3
3-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*1: Tato kontrolka se r ozsvítí na multiin-
formačním displeji spolu s hlášením.*2: V závislosti na provozním stavu se
barva a stav svícení/blikání kontrolky
mění.*3: Kontrolka se rozsv ítí, když je systém
vypnutý.*4: Indikátor vypnutí parkovacího asis- tenta se rozsvítí, když je spínač
POWER zapnut d o ZAPNUTO, po-
kud je funkce parko vacího asistenta zapnuta. Indikátor p o několika sekun-
dách zhasne.*5: Tyto kontrolky se r ozsvítí, když je spí- nač POWER zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na- startování hybri dního systému nebo
po několika sek undách. Systém
může mít poruchu, pokud se kontrol- ky nerozsvítí nebo nezhasnou. Ne-
chte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.*6: Tato kontrolka se rozsvítí na vnějších zpětných zrcátkách.*7: Když je venkovní teplota přibližně
3 °C nebo nižší, indikátor bude blikat přibližně 10 sekund, pak zůstane sví-
tit.*8: Zobrazený indikátor se mění podle aktuálního provozního režimu plug-in
hybridního systému*9: Tato kontrolka se rozsvítí na střed- ním panelu.
■Indikátory BSM (Sledování slepého úhlu) na vnějších zpětných zrcát-
kách (je-li ve výbavě)
Pro ověření činnosti se indikátory BSM na vnějších zpětných zrcátkách rozsvítí,
když je spínač POWER přepnut do
ZAPNUTO nebo je povolena funkce BSM/RCTA, když je spínač POWER
v ZAPNUTO.
Pokud systém funguje správně, indiká- tory BSM na vnějších zpětných zrcát-
kách po několika s ekundách zhasnou.
Pokud se indikátor y BSM na vnějších zpětných zrcátkách nerozsvítí nebo ne-
zhasnou, mohlo doj ít k poruše systému.
Pokud k tomu dojde , nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.

5708-2. Postupy v případě nouze
■Kontrolka bezpečnostního pásu řidiče a spolujezdce vpředu
(výstražný bzučák)*
*: Výstražný bzučák bezpečnostních pásů řidiče a spolujezdce vpředu:
Výstražný bzučák bezpečnostních pásů řidiče a spolujezdce vpředu zní, aby upo-
zornil řidiče a spolu jezdce vpředu, že nejsou připoutáni svým bezpečnostním pá-
sem. Pokud je bezpečnostní pás rozepnutý, bzučák zní nepřerušov aně po určitou
dobu poté, co vozidlo dosáhne určité rychlosti.
■Kontrolky bezpečnostních pásů cestujících vzadu*1 (výstražný bzu-
čák)*2
*1: Tato kontrolka se rozsvítí n a multiinformačním displeji.
*2: Výstražný bzučák bezpečnostních pásů cestujících vzadu:
Výstražný bzučák bezpečnostníc h pásů cestujících vzadu zní, aby upozornil ces-
tující vzadu, že nejsou připoután i svým bezpečnostním pásem. Pokud je bezpeč-
nostní pás rozepnutý, bzučák zn í nepřerušovaně po určitou dobu poté, co vozidlo
dosáhne určité rychlosti.
■Výstražný bzučák
V některých případech nemusí být bzu-
čák slyšet z důvodu hlučného místa
nebo zvuku audia.
■Senzor detekce spolujezdce vpředu, kontrolka a výstražný bzučák bez-
pečnostního pásu
●Pokud je na sedadlo spolujezdce
vpředu položeno zavazadlo, senzor
detekce spolujezdce vpředu způsobí, že výstražná kontro lka bude blikat
a výstražný bzučák bude znít, i když
na sedadle nikdo nesedí.
●Pokud je na sedadle položen polštář, senzor nemusí detekovat cestujícího
a výstražná kontrolka nemusí fungo-
vat správně.
■Pokud se během jízdy rozsvítí indi- kátor poruchy
Indikátor poruchy se rozsvítí, pokud se
palivová nádrž úplně vyprázdní. Pokud
je palivová nádrž prázdná, ihned vozidlo natankujte. Po několika kilometrech jíz-
dy indikátor poruchy zhasne.
Pokud indikátor poruchy nezhasne, co nejdříve kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Výstražná kontrolkaPodrobnosti/Činnosti
Upozorňuje řidiče a/nebo sp olujezdce vpředu, aby si
zapnuli bezpečnostní pásy.
 Zapněte bezpečnostní pás. Pokud je sedadlo spolujezdce vpředu obsaze-
no, je nutné zapnout také bezpečnostní pás
spolujezdce vpředu, ab y se vypnula výstražná kontrolka (výstražný bzučák).
Výstražná kontrolkaPodrobnosti/Činnosti
Varuje cestující vzadu, aby se připoutali svými bez-
pečnostními pásy.
 Zapněte bezpečnostní pás.

573
8
8-2. Postupy v případě nouze
Když nastanou potíže
■Výstražná hlášení
Výstražná hlášení vysvětlená níže se
mohou lišit od skutečných hlášení podle
provozních podmínek a specifikací vozi-
dla.
■Pokud se zobrazí hlášení o ovládání
●Pokud se zobrazí hlášení o ovládání
plynového pedálu nebo brzdového
pedálu
Výstražné hlášení o ovládání brzdového
pedálu se může zobrazit, když jsou
v činnosti podpůrné jízdní systémy, např. PCS (Předkolizní systém) (je-li ve
výbavě) nebo adaptiv ní tempomat s pl-
ným rychlostním rozsahem (je-li ve vý- bavě). Pokud se zobrazí výstražné
hlášení, zpomalte vozidlo nebo se řiďte
instrukcemi zobraz enými na multiinfor- mačním displeji.
• Výstražné hlášení se zobrazí, když je
v činnosti systém Brake Override. ( S.299, 568)
• Výstražné hlášení se zobrazí, když
jsou v činnosti Drive-Start Control nebo funkce PKSB (B rzda usnadňují-
cí parkování) (je-li ve výbavě)
( S.299, 419). Postupujte podle in- strukcí na multiinformačním displeji.
●Pokud se zobrazí hlášení o ovládání spínače POWER
Instrukce o ovládání spínače POWER
se zobrazí, když je prováděn nesprávný postup pro startov ání hybridního systé-
mu nebo je spínač POWER ovládán ne-
správně. Postupujt e podle instrukcí na multiinformačním displeji, abyste ovlá-
dali spínač POWER znovu.
●Pokud se zobrazí hlášení o ovládání
řadicí páky
Aby se zabránilo nesprávnému ovládání řadicí páky nebo neočekávanému pohy-
bu vozidla, na multiinformačním displeji
se může zobrazit hlášení požadující pře- sunutí řadicí páky. V tomto případě po-
stupujte podle instrukcí v hlášení
a přesuňte řadicí páku.
●Pokud se zobrazí hlášení nebo obrá-
zek o stavu otevření/zavření součásti
nebo doplnění spotř ebního materiálu
Ověřte součást označenou pomocí
multiinformačního displeje nebo výstraž-
né kontrolky, a pak proveďte postup ře- šení, např. zavření dveří nebo doplnění
spotřebního materiálu.
Když se zobrazí výstražné
hlášení
Multiinformační displej zobra-
zuje výstrahy o poruchách sys-
témů, nesprávně provedených
činnostech a hlášení, která
signalizují nutnost údržby. Když
se zobrazí hlášení, proveďte ná-
pravné opatření odpovídající
tomuto hlášení.
Pokud se výstražné hlášení znovu
zobrazí po proved ení příslušných
činností, kontaktujte kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis.
Když se zobrazí hlášení o nabíjení,
viz S.159.

5948-2. Postupy v případě nouze
3Spusťte vozidlo na zem.
4 Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment: 103 N•m
5 Uložte kolo s defektem, zvedák
a všechno nářadí.
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno
nápisem "TEMPORARY USE ONLY" (jen pro dočasné použití) na boku
pneumatiky.
Kompaktní rezervní kolo používejte pouze dočasně a pouze v případě
nouze.
●Nezapomeňte kontrolovat tlak huště-
ní v pneumatice ko mpaktního rezerv-
ního kola. ( S.622)
■Když používáte kompaktní rezervní kolo
Protože kompaktní rezervní kolo není
vybaveno ventilkem a vysílačem vý- stražného systému tlaku pneumatik, níz-
ký tlak huštění rezervního kola nebude
signalizován pomocí výstražného systé- mu tlaku pneumatik . Také když vymění-
te kompaktní rezervní kolo po rozsvícení
výstražné kontrolky tlaku pneumatik, kontrolka zůst ane rozsvícená.
■Když je namontováno kompaktní
rezervní kolo
Výška vozidla se při jízdě s kompaktním rezervním kolem může snížit, ve srovná-
ní s jízdou se standardními koly.
■Pokud máte defekt přední pneuma-
tiky na silnici pokryté sněhem nebo ledem (kromě pneumatik
235/55R19)
Nasaďte kompaktní rezervní kolo na
místo jednoho ze zadních kol vozidla. Proveďte následující kroky a nasaďte
sněhové řetězy na přední kola:
1 Vyměňte zadní kolo za kompaktní
rezervní kolo.
2 Vyměňte přední kolo s defektem za kolo demontované ze zadní části vo-
zidla.
3 Nasaďte sněhové řetězy na přední
kola.

655Abecední rejstřík
Průměrná spotřeba paliva ...180,196
Předkolizní systém (PCS)
Funkce ......................................354
Výstražná kontrolka ..................566
Výstražné hlášení .............353, 575
Zapnutí/vypnutí předkolizního
systému ..................................356
Přední mlhová světla
Spínač .......................................336
Výměna žárovek .......................544
Watty .........................................622
Přední obrysová světla
Spínač světel ............................330
Výměna žárovek .......................544
Přední sedadla .............................267
Čistění .......................................487
Funkce vyvolání paměti ............273
Opěrky hlavy .............................274
Paměť jízdní polohy ..................271
Paměť polohy sedadla ..............271
Seřízení .....................................267
Správná jízdní poloha .................33
Ventilace sedadel ......................458
Vyhřívání sedadel .....................458
Přední směrová světla
Páčka směrových světel ...........323
Výměna žárovek .......................544
Watty .........................................622
Přehřívání .....................................608
Převodovka
Hybridní převodovka .................319
Přidržení brzdy.............................327
Přídržná madla .............................480
Příruční schránka ........................467
Přístroj
Hodiny .......................................177
Indikátory ..................................166
Jednotky ....................................187
Multiinformační displej ..............178
Nastavení ..........................184, 626
Projekční displej ........................189
Přístroje .....................................172
Spínač "ODO TRIP" ..................177
Spínače ovládání přístroje ........179
Výstražná hlášení .....................188
Výstražné kontrolky ...........563, 573
Přizpůsobitelné funkce ...............624
R
RCTA (Upozornění na dopravu za
vozem)
Funkce RCTA ....................390, 409
Výstražné hlášení .....................392
Regenerační brzdění .....................90
Rezervní kolo
Místo uložení .............................589
Režim "Můj prostor" ....................152
Režim AUTO EV/HV .......................85
Režim EV ........................................85
Režim HV ........................................85
Režim koncentrovaného proudění
vzduchu na přední sedadla
(S-FLOW) ....................................454
Režim nabíjení hybridního (trakčního)
akumulátoru .................................85
Režim Normal...............................432
Režim Sport ..................................432
Režim Trail....................................433
Rozměry .......................................614
RSA (Asistent dopravních
značek) .......................................371
Rychloměr ....................................172
Ř
Řadicí páka...................................319
Když nelze přesunout řadicí páku
z P ...........................................321
Řetězy ...........................................444
Řízení stability vozidla (VSC) .....435

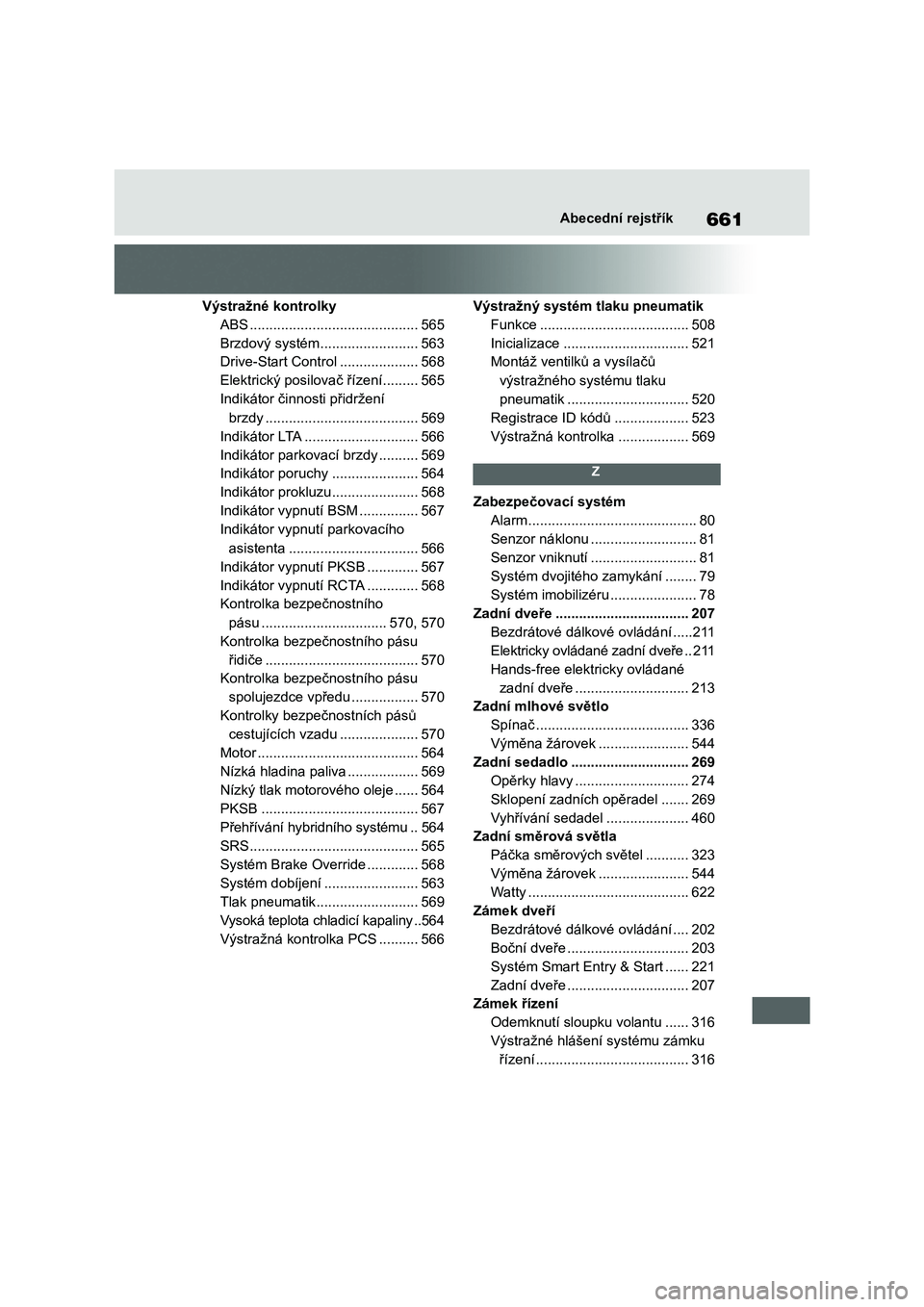

661Abecední rejstřík
Výstražné kontrolky
ABS ...........................................565
Brzdový systém .........................563
Drive-Start Control ....................568
Elektrický posilovač řízení .........565
Indikátor činnosti přidržení
brzdy .......................................569
Indikátor LTA .............................566
Indikátor parkovací brzdy ..........569
Indikátor poruchy ......................564
Indikátor prokluzu ......................568
Indikátor vypnutí BSM ...............567
Indikátor vypnutí parkovacího
asistenta .................................566
Indikátor vypnutí PKSB .............567
Indikátor vypnutí RCTA .............568
Kontrolka bezpečnostního
pásu ................................570, 570
Kontrolka bezpečnostního pásu
řidiče .......................................570
Kontrolka bezpečnostního pásu
spolujezdce vpředu .................570
Kontrolky bezpečnostních pásů
cestujících vzadu ....................570
Motor .........................................564
Nízká hladina paliva ..................569
Nízký tlak motorového oleje ......564
PKSB ........................................567
Přehřívání hybridního systému ..564
SRS ...........................................565
Systém Brake Override .............568
Systém dobíjení ........................563
Tlak pneumatik ..........................569
Vysoká teplota chladicí kapaliny ..564
Výstražná kontrolka PCS ..........566
Výstražný systém tlaku pneumatik
Funkce ......................................508
Inicializace ................................521
Montáž ventilků a vysílačů
výstražného systému tlaku
pneumatik ...............................520
Registrace ID kódů ...................523
Výstražná kontrolka ..................569
Z
Zabezpečovací systém
Alarm ...........................................80
Senzor náklonu ...........................81
Senzor vniknutí ...........................81
Systém dvojitého zamykání ........79
Systém imobilizéru ......................78
Zadní dveře ..................................207
Bezdrátové dálkové ovládání .....2 11
Elektricky ovládané zadní dveře ..2 11
Hands-free elektricky ovládané
zadní dveře .............................213
Zadní mlhové světlo
Spínač .......................................336
Výměna žárovek .......................544
Zadní sedadlo ..............................269
Opěrky hlavy .............................274
Sklopení zadních opěradel .......269
Vyhřívání sedadel .....................460
Zadní směrová světla
Páčka směrových světel ...........323
Výměna žárovek .......................544
Watty .........................................622
Zámek dveří
Bezdrátové dálkové ovládání ....202
Boční dveře ...............................203
Systém Smart Entry & Start ......221
Zadní dveře ...............................207
Zámek řízení
Odemknutí sloupku volantu ......316
Výstražné hlášení systému zámku
řízení .......................................316
