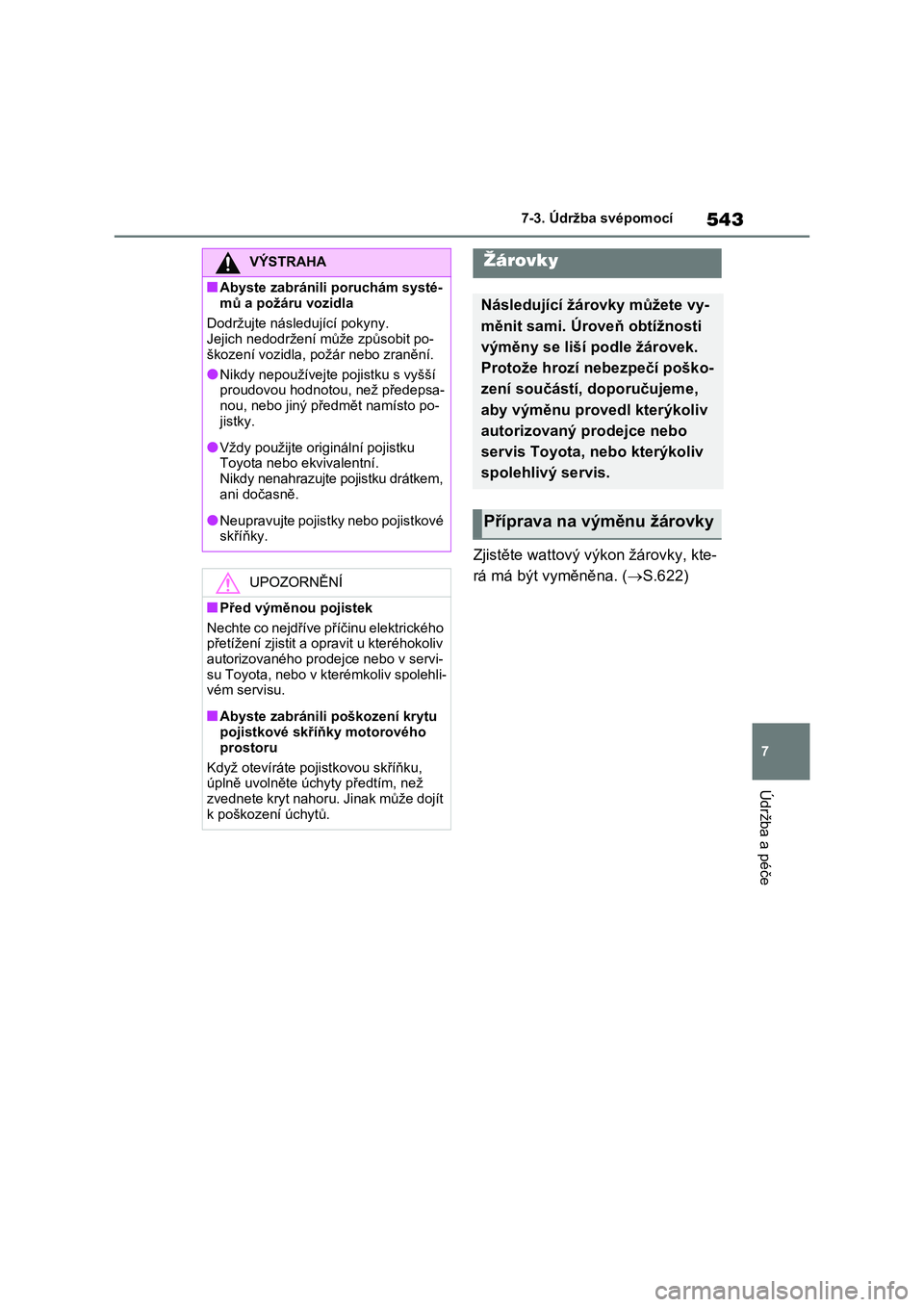

2021 TOYOTA RAV4 PHEV Návod na použití (in Czech)

543
7
7-3. Údržba svépomocí
Údržba a péče
Zjistěte wattový v ýkon žárovky, kte-
rá má být vyměněna. ( S.622)
VÝSTRAHA
■Abyste zabránili poruchám systé-
mů a požáru vozidla
Dodržujte následující pokyny. Jejich nedodržení může způsobit po-
škození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný př edmět namísto po-
jistky.
●Vždy použijte originální pojistku
Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani dočasně.
●Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve p říčinu elektrického
přetížení zjistit a opravit u kteréhokoliv
autorizovaného prodejce nebo v servi- su Toyota, nebo v kterémkoliv spolehli-
vém servisu.
■Abyste zabránili poškození krytu pojistkové skříňky motorového
prostoru
Když otevíráte pojistkovou skříňku, úplně uvolněte úchyty předtím, než
zvednete kryt nahoru. Jinak může dojít
k poškození úchytů.
Žárovky
Následující žárovky můžete vy-
měnit sami. Úro veň obtížnosti
výměny se liší podle žárovek.
Protože hrozí nebezpečí poško-
zení součástí, doporučujeme,
aby výměnu provedl kterýkoliv
autorizovaný prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis.
Příprava na výměnu žárovky

5447-3. Údržba svépomocí
Předek
Přední směrová světla
Přední mlhová světla
Osvětlení pros toru pro nohy
(je-li ve výbavě)
Vzadu
Zadní směrová světla
Couvací světla
■Světla, která je nutné vyměnit
u kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo v kterémkoliv spolehli-
vém servisu
 Světlomety
 Světla pro denní svícení
 Přední obrysová světla
 Boční směrová světla
 Koncová světla
 Brzdová světla
 Zadní mlhové světlo
 Třetí brzdové světlo
 Osvětlení registrační značky
■LED světla
Světla, jiná než násl edující světla, se skládají z množství LED diod. Pokud je
některé z LED světel vadné, zavezte vo-
zidlo ke kterémukoliv autorizovanému prodejci nebo do ser visu Toyota, nebo
do kteréhokoliv spolehlivého servisu,
abyste nechali světlo vyměnit.
●Přední směrová světla
●Přední mlhová světla
●Zadní směrová světla
●Couvací světla
●Osvětlení prostoru pro nohy (je-li ve výbavě)
■Zamlžení uvnitř světel
Dočasné zamlžení (or osení) uvnitř svě-
tel neznamená poruchu. V následujících situacích kontaktujte pro více informací
kteréhokoliv autor izovaného prodejce
nebo servis Toyota, nebo kterýkoliv spo- lehlivý servis:
●Uvnitř světel se tvoř í velké kapky vody.
●Uvnitř světel se hromadí voda.
■Když měníte elektronickou součást,
např. světla atd.
 S.542
Umístění žárovek
A
B
C
A
B

545
7
7-3. Údržba svépomocí
Údržba a péče
■Přední směrová světla
1 Otočte paticí žárovky doleva.
2 Vyjměte žárovku.
3 Nasaďte novou žárovku, pak
namontujte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.
■Přední mlhová světla
1 Abyste zajistili dostatek pracov-
ního prostoru, otočte volantem.
2 Vyjměte šroubky.
3 Vyjměte šroubky a příchytky, čás-
tečně vyjměte vložku blatníku.
Výměna žárovky

5467-3. Údržba svépomocí
4Odpojte konektor.
5 Otočte paticí žárovky doleva.
6 Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce proti otvo-
rům a zasuňte ji. Otočte paticí doprava,
abyste ji upevnili.
7 Nasaďte konektor.
Zakývejte jemně paticí žárovky, abyste zkontrolovali, že není uvolněná, zapněte
přední mlhová světl a a pohledem ověř-
te, že otvorem neuniká žádné světlo.
8 Namontujte zpět vložku blatníku.
9 Zašroubujte zpět šroubky.

547
7
7-3. Údržba svépomocí
Údržba a péče
■Zadní směrová světla
1 Otevřete zadní dveře a vyjměte
kryt.
2 Vyjměte šrouby a vyjměte jed-
notku světla.
Vyjměte jednotku světla jejím přímým
zatažením dozadu směrem od zadní části vozidla.
3 Otočte paticí žárovky doleva.
4 Vyjměte žárovku.
5 Nasaďte novou žárovku, pak
namontujte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.

5487-3. Údržba svépomocí
6Zarovnejte drážky na jednotce
světla s příchytkami a zasuňte
jednotku světla rovně tak, aby
čep na jednotce světla zapadl do
otvoru.
Ověřte si, že jednotka světla je úplně za-
jištěna.
7 Zašroubujte zpět šroubky.
8 Nasaďte zpět kryt.
■Couvací světla
1 Otevřete zadní dveře a vyjměte
kryt.
Abyste zabránili poškození krytu, chraň-
te špičku šroubováku hadříkem.
2 Otočte paticí žárovky doleva.
Předtím než otočíte paticí žárovky, vy-
jměte kabel z držáku.
3 Vyjměte žárovku.

549
7
7-3. Údržba svépomocí
Údržba a péče
4 Nasaďte novou žárovku.
5 Nasaďte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.
Po nasazení patice žárovky upevněte opět kabel zpět do držáku.
6 Nasaďte zpět kryt.
■Osvětlení prostoru pro nohy
(je-li ve výbavě)
1 Stiskněte horní část vnějšího
zpětného zrcátka, abyste naklo-
pili plochu zrcát ka nahoru, a od-
pojte příchytky za zrcátkem.
Vypačte zrcátko v en směrem k sobě
a odpojte dvě příchytky současně.
Pracujte opatrně a dej te pozor, abyste neupustili zrcátko.

5507-3. Údržba svépomocí
2Odpojte konektory za zrcátkem
a vyjměte zrcátko.
Zkontrolujte konektory, abyste při opě-
tovné montáži zabránili jejich obrácené- mu připojení.
Pracujte opatrně a de jte pozor, abyste
neupustili zrcátko.
3 Odpojte příchytky za krytem zr-
cátka a vyjměte kryt zrcátka.
4 Před vyjmutím jednotky světla
sklopte zrcátko.
5 Vyjměte jednotku světla.
Vyjměte dva šroubky a odpojte dvě pří- chytky pomocí ploc hého šroubováku.
Pracujte opatrně a dej te pozor, abyste
nepoškodili příchytky.
