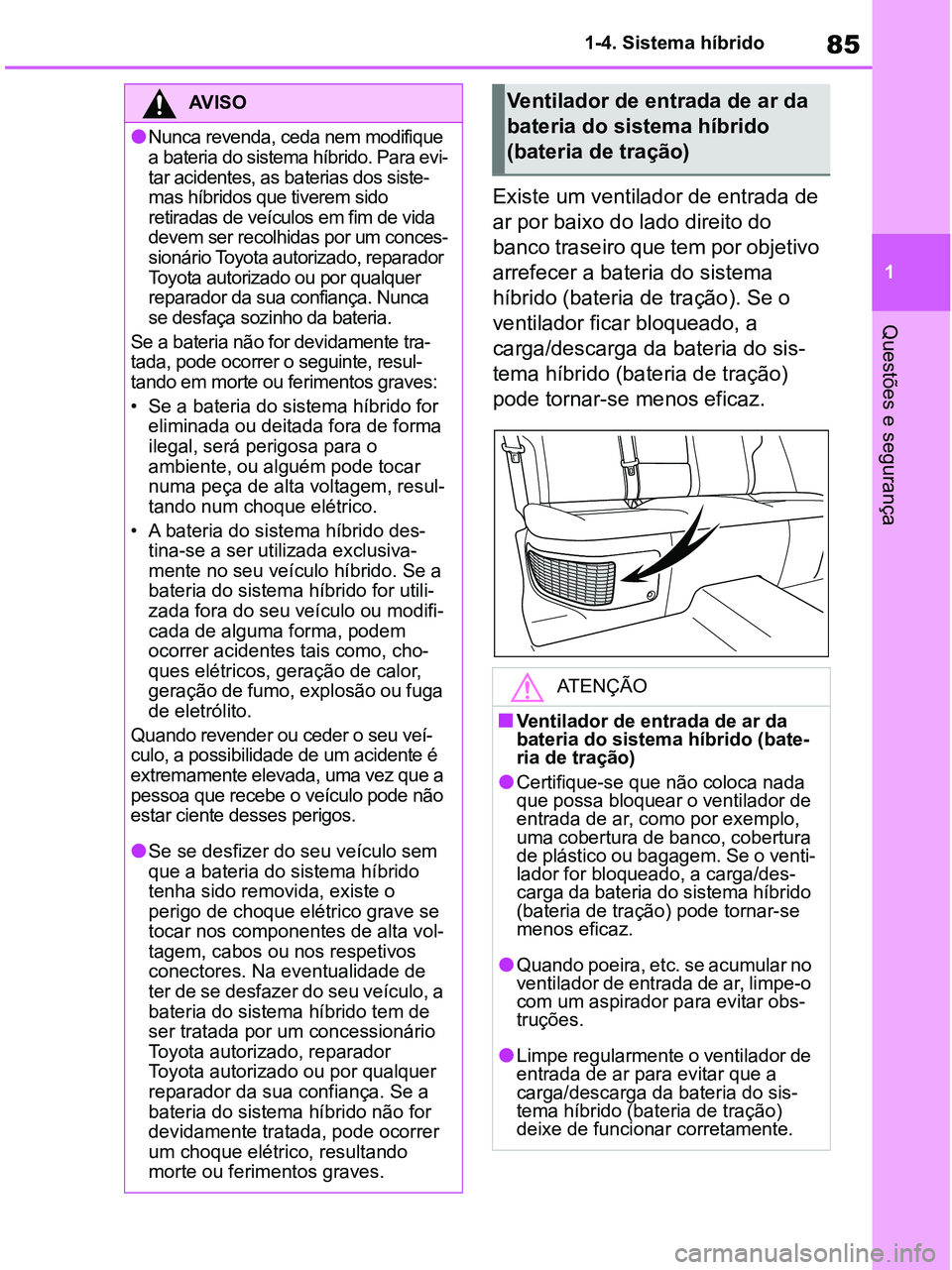

1 1-4. Sistema híbrido
Questões e segurança
Existe um ventilador de entrada de
ar por baixo do lado direito do
banco traseiro que tem por objetivo
arrefecer a bateria do sistema
híbrido (bateria de tração). Se o
ventilador ficar bloqueado, a
carga/descarga da bateria do sis-
tema híbrido (bateria de tração)
pode tornar-se menos eficaz.
AV I S O
●Nunca revenda, ceda nem modifique
a bateria do sistema híbrido. Para evi-
tar acidentes, as baterias dos siste-
mas híbridos que tiverem sido
retiradas de veículos em fim de vida
devem ser recolhidas por um conces-
sionário Toyota autorizado, reparador
Toyota autorizado ou por qualquer
reparador da sua confiança. Nunca
se desfaça sozinho da bateria.
Se a bateria não for devidamente tra-
tada, pode ocorrer o seguinte, resul-
tando em morte ou ferimentos graves:
• Se a bateria do sistema híbrido for
eliminada ou deitada fora de forma
ilegal, será perigosa para o
ambiente, ou alguém pode tocar
numa peça de alta voltagem, resul-
tando num choque elétrico.
• A bateria do sistema híbrido des-
tina-se a ser utilizada exclusiva-
mente no seu veículo híbrido. Se a
bateria do sistema híbrido for utili-
zada fora do seu veículo ou modifi-
cada de alguma forma, podem
ocorrer acidentes tais como, cho-
ques elétricos, geração de calor,
geração de fumo, explosão ou fuga
de eletrólito.
Quando revender ou ceder o seu veí-
culo, a possibilidade de um acidente é
extremamente elevada, uma vez que a
pessoa que recebe o veículo pode não
estar ciente desses perigos.
●Se se desfizer do seu veículo sem
que a bateria do sistema híbrido
tenha sido removida, existe o
perigo de choque elétrico grave se
tocar nos componentes de alta vol-
tagem, cabos ou nos respetivos
conectores. Na eventualidade de
ter de se desfazer do seu veículo, a
bateria do sistema híbrido tem de
ser tratada por um concessionário
Toyota autorizado, reparador
Toyota autorizado ou por qualquer
reparador da sua confiança. Se a
bateria do sistema híbrido não for
devidamente tratada, pode ocorrer
um choque elétrico, resultando
morte ou ferimentos graves.
Ventilador de entrada de ar da
bateria do sistema híbrido
(bateria de tração)
ATENÇÃO
■Ventilador de entrada de ar da
bateria do sistema híbrido (bate-
ria de tração)
●Certifique-se que não coloca nada
que possa bloquear o ventilador de
entrada de ar, como por exemplo,
uma cobertura de banco, cobertura
de plástico ou bagagem. Se o venti-
lador for bloqueado, a carga/des-
carga da bateria do sistema híbrido
(bateria de tração) pode tornar-se
menos eficaz.
●Quando poeira, etc. se acumular no
ventilador de entrada de ar, limpe-o
com um aspirador para evitar obs-
truções.
●Limpe regularmente o ventilador de
entrada de ar para evitar que a
carga/descarga da bateria do sis-
tema híbrido (bateria de tração)
deixe de funcionar corretamente.
pM_RAV4-HV_OM_OM42D32PT.book Page 85 Wednesday, January 27, 2021 6:28 PM
1101-5. Sistema de prevenção antirroubo
*: Se equipado
■Ativação
Coloque o interruptor Power em
OFF (desligado), deixe que todos
os passageiros saiam do veículo e
certifique-se que todas as portas
estão fechadas.
Utilizando a função de entrada (se
equipado):
Toque na área do sensor no
manípulo exterior da porta da frente duas vezes no espaço de 5
segundos.
Utilizando o comando remoto:
Prima duas vezes no
espaço de 5 segundos.
■Cancelamento
Utilizando a função de entrada (se
equipado): Segure o manípulo
exterior da porta da frente.
Utilizando o comando remoto:
Prima .
Sistema de tranca-
mento duplo*
O acesso não autorizado ao
veículo é impedido desati-
vando a função de destranca-
mento das portas a partir, tanto
do interior como do exterior do
veículo.
Os veículos que utilizam este
sistema têm etiquetas nos
vidros de ambas as portas da
frente.
Ativação/cancelamento do
sistema de trancamento
duplo
AV I S O
■Precauções com o sistema de
trancamento duplo
Nunca ative o sistema de tranca-
mento duplo quando estiverem pes-
soas dentro do veículo, uma vez que
não será possível abrir nenhuma
porta a partir do interior do veículo.
pM_RAV4-HV_OM_OM42D32PT.book Page 110 Wednesday, January 27, 2021 6:28 PM
111
1 1-5. Sistema de prevenção antirroubo
Questões e segurança
*: Se equipado
■Itens que deve verificar antes
de trancar o veículo
Para evitar que o alarme dispare
inesperadamente e que o veículo
seja assaltado, verifique o seguinte:
Não está ninguém dentro do veí-
culo.
Os vidros e o teto panorâmico
(se equipado) foram fechados
antes de ativar o alarmeNão deixe ficar objetos de valor
ou outros objetos pessoais den-
tro do veículo.
■Ativar
Feche as portas e o capot e tran-
que todas as portas utilizando a
função de entrada (se equipado) ou
o comando remoto.
O sistema será ativado automatica-
mente 30 segundos depois.
Quando o sistema for ativado, a luz do
indicador deixa de estar permanente-
mente acesa para começar a piscar.
■Desativar ou parar o alarme
Escolha uma das seguintes opções
para desativar ou parar o alarme:
Destranque as portas utilizando
a função de entrada (se equi-
pado) ou o comando remoto.
Coloque o sistema híbrido em
funcionamento. (O alarme é
desativado ou parado alguns
segundos depois.)
■Manutenção do sistema
O veículo dispõe de um tipo de sistema
de alarme que dispensa manutenção.
■Disparo do alarme
O alarme poderá disparar nas seguintes
situações:
(Se parar o alarme, este será desativado.)
●Se destrancar as portas com a chave
mecânica.
Alarme*
O alarme utiliza luz e som para
dar o alerta quando é detetada
uma intrusão.
O alarme dispara nas seguin-
tes situações desde que esteja
ativado:
Se destrancar ou abrir uma
porta de outra forma que não
utilizando a função de entrada
(se equipado) ou o comando
remoto. (As portas voltam a
trancar automaticamente.)
Se abrir o capot.
Se o sensor de intrusão dete-
tar algo a mover-se dentro do
veículo. (Por exemplo: se um
intruso partir um vidro e entrar
no veículo.)
Se o sensor de inclinação
detetar uma mudança na incli-
nação do veículo.
Ativar/Desativar/Parar o sis-
tema de alarme
pM_RAV4-HV_OM_OM42D32PT.book Page 111 Wednesday, January 27, 2021 6:28 PM

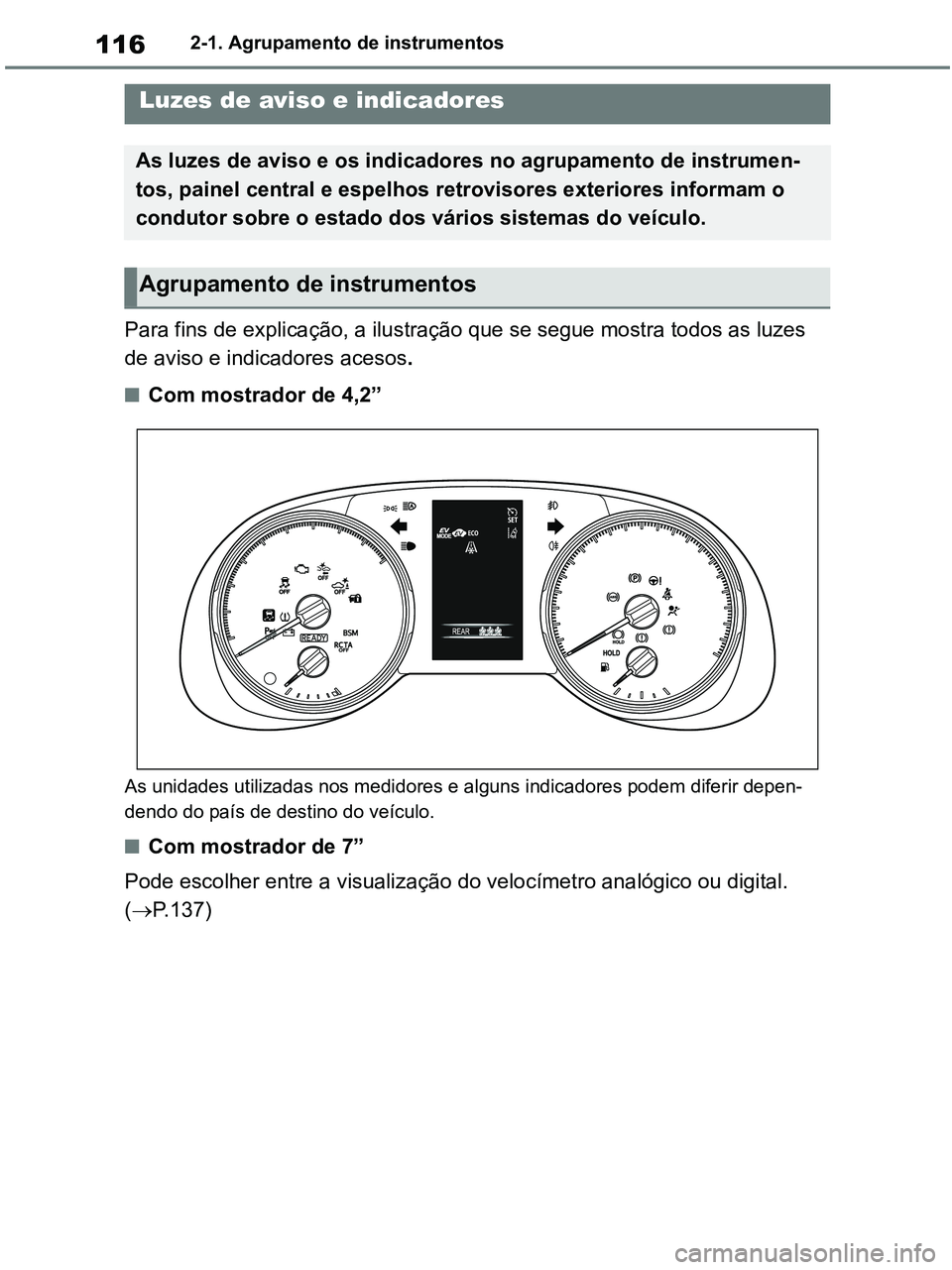

1162-1. Agrupamento de instrumentos
