3INNEHÅLLSFÖRTECKNING
1
6 5
4
3
2
8
7
OM42D32SE
4-1. Innan du börjar köraKöra bilen............................ 174
Last och bagage ................. 180
Köra med släp (gäller Azerbajdzjan och
Georgien).......................... 182
Körning med släp (gäller ej Azerbajdzjan och
Georgien).......................... 182
4-2. Körrutiner Startknapp (tändning) ......... 192
Körläge EV.......................... 196
Hybridväxellåda .................. 198
Körriktningsvisare, spak...... 202
Parkeringsbroms................. 203
Bromshållning ..................... 206
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare .... 209
AHB (Automatiskt helljus) ... 211
Dimljus, reglage .................. 214
Vindrutetorkare och spolare .............................. 215
Bakrutetorkare och spolare .............................. 218
4-4. Tanka bilen Öppna tanklocket ................ 220
4-5. Använda förarstödsystem Toyota Safety Sense .......... 222
PCS (Aktivt krockskyddssystem) ......... 227
LTA (Linjeavkännare) ......... 235RSA
(Vägskyltsigenkänning) .... 244
Aktiv farthållare från 0 km/tim ............................ 248
Farthållare........................... 260
Fartbegränsare ................... 263
BSM (Dödavinkelvarnare)... 265
Toyota parkeringssensor .... 273
PKSB (Intelligent autobroms) ....................... 281
Intelligent autobroms, funktion (statiska
föremål) ............................ 286
Intelligent autobroms (korsande trafik bakom
bilen) ................................. 292
Körlägesväljare ................... 296
Trail Mode (AWD-fordon).... 298
GPF (Bensinpartikelfilter).... 300
Förarstödssystem ............... 301
4-6. Goda råd för körning Hybridbil, körtips ................. 308
Råd för vinterkörning .......... 310
Terrängfordon, säkerhetsanvisningar........ 313
5-1. Använda luftkonditionering och avfrostning
Automatisk luftkonditionering .............. 318
Rattuppvärmning/stolvärme/ luftkonditionerade säten ... 325
5-2. Använda kupébelysningen Invändig belysning .............. 327
4Körning
5Invändiga funktioner
OM42D32SE.book Page 3 Tuesday, September 22, 2020 10:04 AM

13Bildregister
OM42D32SE
Säkerhetsanvisningar inför vintern............................................... sid. 310
Undvika frysning (eluppvärmda vindrutetorkare)
*1....................... sid. 322
Försiktighetsåtgärder vid b iltvätt (Vindrutetorkare
med regnsensor)
*1....................................................................... sid. 351
Byta torkarblad ................................................ ............................. sid. 385
Tanklucka ...................................................... ............................ sid. 220
Tanka bilen .................................................... .............................. sid. 220
Bränsletyp/bränsletankens kapacitet ............................ ............... sid. 466
Däck ........................................................... ................................ sid. 371
Däckstorlek/lufttryck i däcken ................................. ..................... sid. 471
Vinterdäck/snökedjor ........................................... ........................ sid. 310
Kontroll/omfly ttning/däcktryckvarningssystem ................... .......... sid. 371
Vid punktering ................................................. ..................... sid. 429, 440
Motorhuv....................................................... ............................. sid. 360
Öppna .......................................................... ................................ sid. 360
Motorolja ...................................................... ................................ sid. 467
Överhettning ................................................... ............................. sid. 457
Varningsmeddelanden ............................................ ..................... sid. 425
Strålkastare/främre positionslj us/varselljus .......................... sid. 209
Körriktningsvisare ............................................. ....................... sid. 202
Dimljus, fram
*1.......................................................................... sid. 214
Bromsljus/bakljus/körriktningsvisare, ......................... .. sid. 202, 209
Nummerskyltsbelysning .......................................... ................ sid. 209
Bakljus ........................................................ ............................... sid. 209
Backljus
Flytta växelspaken till R ...................................... ......................... sid. 198
Glödlampor till yttre belysning för körning
(Metod för byte: sid. 394, Watt-tal: sid. 472)
E
F
G
H
I
J
K
L
M
OM42D32SE.book Page 13 Tuesd ay, September 22, 2020 10:04 AM

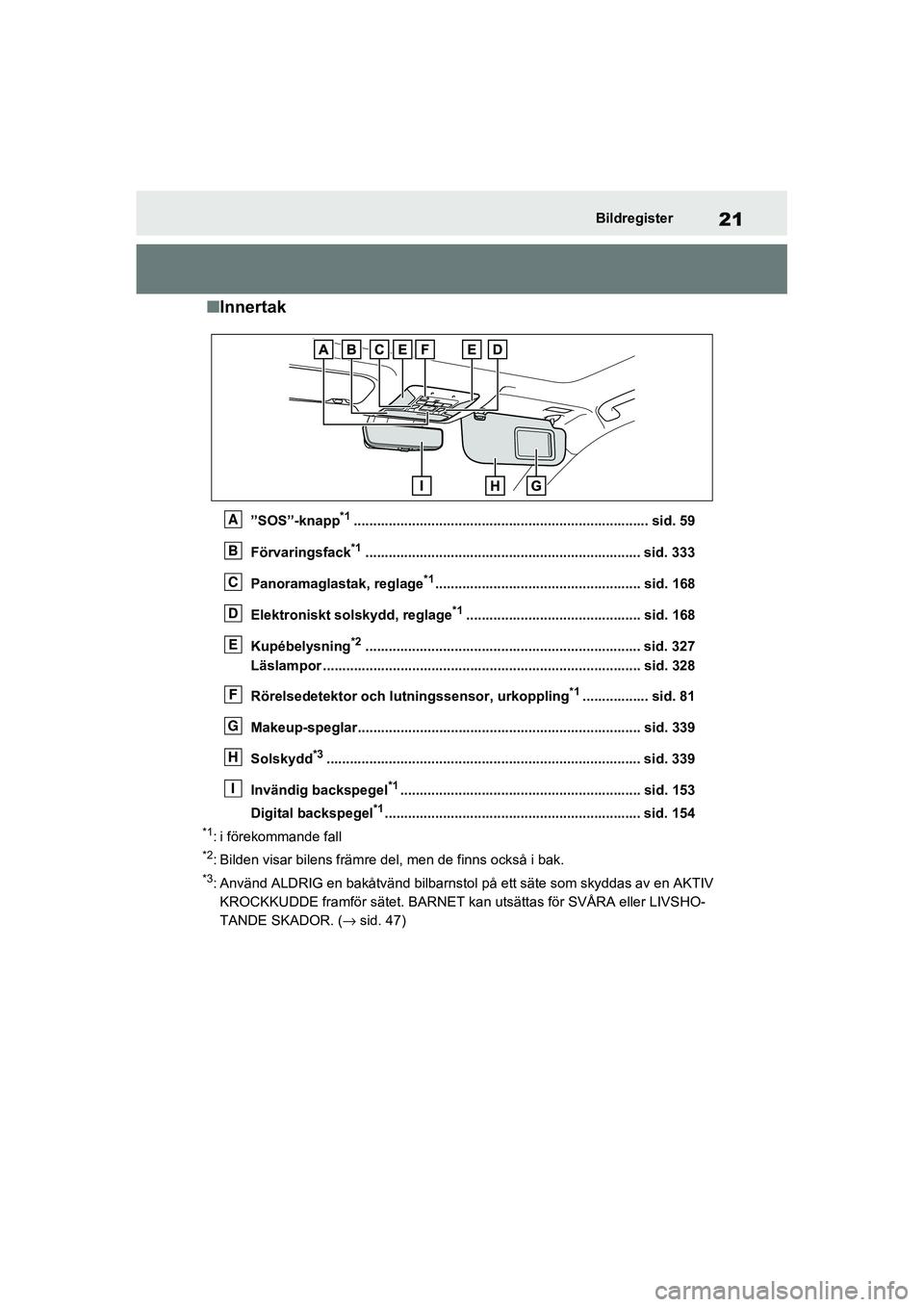

21Bildregister
OM42D32SE
■Innertak
”SOS”-knapp*1............................................................... ............. sid. 59
Förvaringsfack
*1....................................................................... sid. 333
Panoramaglastak, reglage
*1..................................................... sid. 168
Elektroniskt solskydd, reglage
*1............................................. sid. 168
Kupébelysning
*2....................................................................... sid. 327
Läslampor ...................................................... ............................ sid. 328
Rörelsedetektor och lutningssensor, urkoppling
*1................. sid. 81
Makeup-speglar................................................. ........................ sid. 339
Solskydd
*3................................................................................. sid. 339
Invändig backspegel
*1.............................................................. s id. 153
Digital backspegel
*1.................................................................. sid. 154
*1: i förekommande fall
*2: Bilden visar bilens främre del, men de finns också i bak.
*3: Använd ALDRIG en bakåtvänd bilbarnstol på ett säte som skyddas av en AKTIV
KROCKKUDDE framför sätet. BARNET kan utsättas för SVÅRA eller LIVSHO-
TANDE SKADOR. ( →sid. 47)
A
B
C
D
E
F
G
H
I
OM42D32SE.book Page 21 Tuesd ay, September 22, 2020 10:04 AM

321-1. För säker körning
OM42D32SE
Kan bidra till att primärt skydda huvudet på passagerarna på yt terplatserna
■Komponenter i krockkuddesystemet
Främre krocksensorer
Manuell i-/urkopplingskontakt t ill framsätespassagerarens krockkudde (i
förekommande fall)
Framsätespassagerarens krockkudde
Sidokrocksensorer (framdörr)
Sidokrockgardin
Bältessträckare och kraftbegränsare (framsäte)
Sidokrocksensorer (fram)
Sidokrockkuddar
Bältessträckare och kraftbegrän sare (baksätets ytterplatser)
Förarens krockkudde
Knäkrockkudde
Krockkuddesystem, varningslampa
Krockkuddesensorer
A
B
C
D
E
F
G
H
I
J
K
L
M
OM42D32SE.book Page 32 Tuesd ay, September 22, 2020 10:04 AM

77
1
1-4. Hybridsystem
Trygghet och säkerhet
OM42D32SE
Nödavstängningssystemet blocke-
rar högspänningen och stänger av
bränslepumpen för att minimera ris-
ken för elektriska stötar och bräns-
leläckage om ko
llisionssensorn
känner av en stöt som överskrider
ett visst gränsvärde. Om nödav-
stängningssystemet aktiveras kan
bilen inte startas om. Låt en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner för att starta om
hybridsystemet. Ett meddelande vi
sas automatiskt
om en funktionsstörning uppstår i
hybridsystemet elle r om felaktigt
handhavande sker.
Om ett varningsmeddelande visas
på informationsdisplayen, läs med-
delandet och följ anvisningarna.
■Om en varningslampa tänds, om ett
varningsmeddelande visas, eller
om 12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte.
Försök i så fall att starta systemet igen.
Om ”READY”-indikatorn inte tänds ska
du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer.
OBSERVERA
●Förvara aldrig större vattenmäng-
der i bilen som t.ex. vattenkylnings-
flaskor. Om vatten spills på
hybridbatteriet kan det skadas. Låt
en auktoriserad To yota-återförsäl-
jare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
●Ett filter är installe rat i luftintagsven-
tilen. Om filtret är synligt smutsigt
efter rengöringen av luftintagsventi-
len ska det rengöras eller bytas ut.
För information om rengöring eller
byte, se sid. 382.
●Om ”Underhåll krävs för hybridbat-
teriets kyldelar Se bilens instruk-
tionsbok” visas på
informationsdisplayen kan luftintag-
sventilen och filtret vara igensatta.
Se sid. 382 för inf ormation om ren-
göring av luftintagsventilen.
Avstängningssystem i
nödsituationer
Hybridsystemet,
varningsmeddelande
OM42D32SE.book Page 77 Tuesd ay, September 22, 2020 10:04 AM

79
1
1-5. Stöldskydd
Trygghet och säkerhet
OM42D32SE
*: i förekommande fall
■Inställning
Tryck startknappen till avstängt
läge och se till a tt samtliga passa-
gerare lämnar bilen, kontrollera att
alla dörrar är stängda.
Om det elektroniska låssystemet (i
förekommande fall):
Vidrör sensorytan på det utvändiga
dörrhandtaget på någon av fram-
dörrarna två gånger inom fem sek-
under.
Med fjärrkontrollnyckeln:
Tryck på två gånger inom
5 sekunder.
■Inaktivera
Om det elektroniska låssystemet (i
förekommande fall): Håll i det utvän-
diga dörrhandtaget.
Med fjärrkontrollnyckeln: Tryck på
.Dubbelsidigt låssystem*
Obehörigt tillträde till bilen för-
hindras genom att dörrupplås-
ningsfunktionen kopplas ur
från såväl insidan som utsidan.
Modeller med detta system har
dekaler på främre sidorutorna.
Inställning/avstängning av
det dubbelsidiga låssyste-
met
VARNING
■Säkerhetsåtgärder för dubbelsi-
digt låssystem
Det dubbelsidiga låssystemet får ald-
rig aktiveras medan det finns
människor i bilen eftersom ingen av
dörrarna kan öppnas inifrån bilen.
OM42D32SE.book Page 79 Tuesd ay, September 22, 2020 10:04 AM

801-5. Stöldskydd
OM42D32SE
*: i förekommande fall
■Kontroller innan bilen låses
Kontrollera följande för att förhindra
oväntad utlösning av larmet och
stöld av bilen:
 Ingen befinner sig inne i bilen.
 Sidofönster och panoramaglas-
tak (i förekommande fall) är
stängda innan larmet aktiveras.
 Inga värdesaker eller andra per-
sonliga föremål är kvarlämnade i
bilen.
■Inställning
Stäng dörrarna och motorhuven
och lås alla dörrarna med låsfunk-
tionen (i förekommande fall) eller
fjärrkontrollen. Systemet aktiveras
automatiskt efter 30 sekunder.
Kontrollampan växlar från fast till blin-
kande sken när system et är aktiverat.
■Avbryta eller stänga av
Gör något av följande för att inakti-
vera eller stänga av larmet:
 Lås upp dörrarna med låsfunktio-
nen (i förekommande fall) eller
fjärrkontrollen.
 Starta hybridsystemet. (Larmet
inaktiveras eller stängs av efter
några sekunder.)
■Systemunderhåll
Bilen har ett underhå llsfritt larmsystem.
■Utlösning av larmet
Larmet kan utlösas i följande situationer:
(När larmet stoppas inaktiveras larmsys-
temet.)
●Dörrarna låses upp med den meka-
niska nyckeln.
Larm*
Larmet larmar m ed ljus och
ljud när systemet känner av ett
intrång.
Larmet utlöses i följande situa-
tioner när larmet är aktiverat:
 En låst dörr l åses upp eller
öppnas på annat sätt än med
den elektroniska låsfunktionen
(i förekommande fall) eller
med fjärrkontrollen. (Dörrarna
låses automatiskt igen.)
 Motorhuven är öppen.
 Rörelsedetektorn känner av
rörelser i bilen. (Exempel: en
inkräktare kom mer in i bilen
genom att krossa en ruta.)
 Lutningssensorn känner av en
förändring av bilens lutning.
Ställa in/avbryta/stänga av
larmsystemet
OM42D32SE.book Page 80 Tuesd ay, September 22, 2020 10:04 AM

81
1

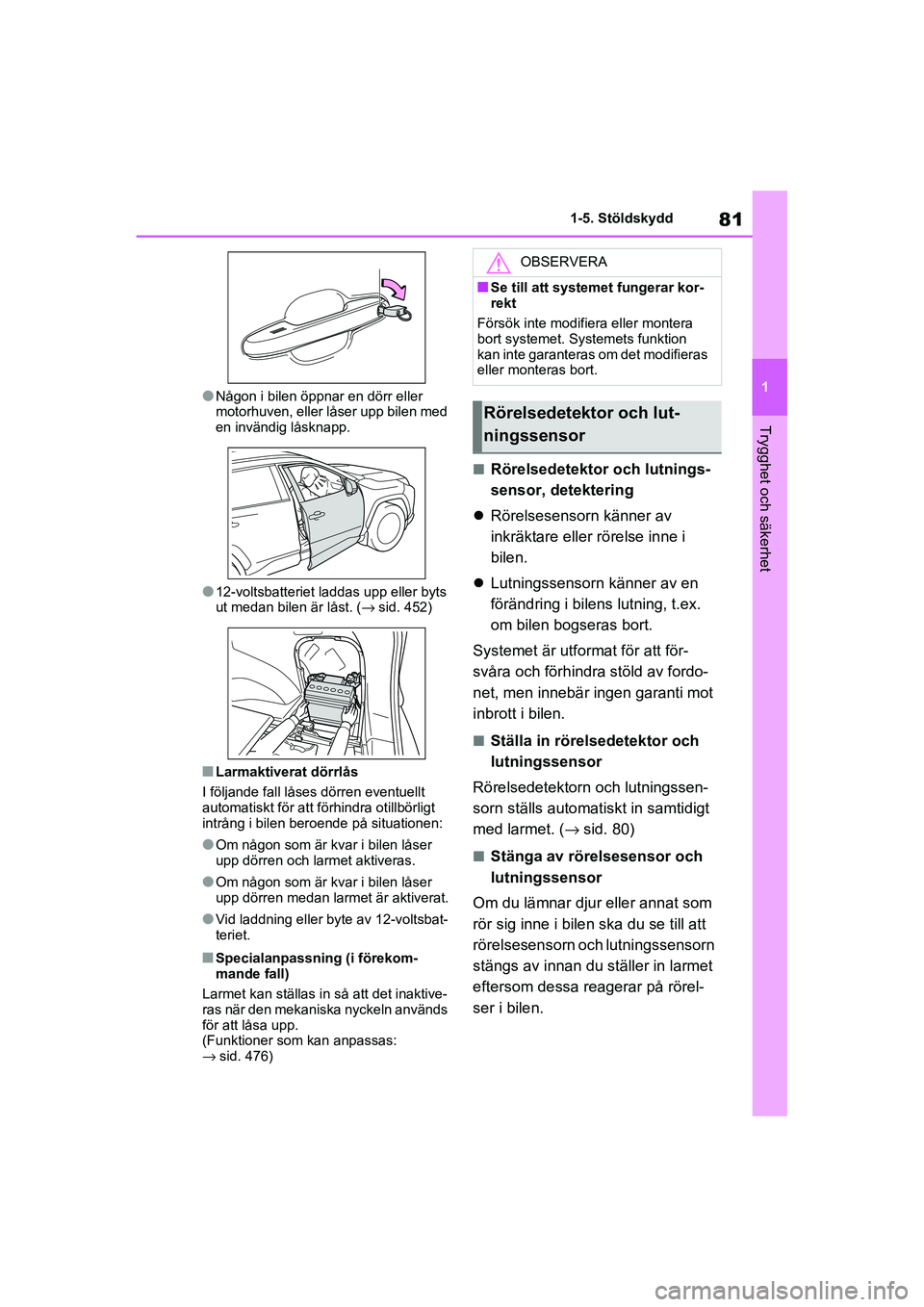

1-5. Stöldskydd
Trygghet och säkerhet
OM42D32SE
●Någon i bilen öppnar en dörr eller
motorhuven, eller låser upp bilen med
en invändig låsknapp.
●12-voltsbatteriet laddas upp eller byts
ut medan bilen är låst. (
→sid. 452)
■Larmaktiverat dörrlås
I följande fall låses dörren eventuellt
automatiskt för att för hindra otillbörligt
intrång i bilen beroende på situationen:
●Om någon som är kvar i bilen låser
upp dörren och larmet aktiveras.
●Om någon som är kvar i bilen låser
upp dörren medan la rmet är aktiverat.
●Vid laddning eller byte av 12-voltsbat-
teriet.
■Specialanpassning (i förekom-
mande fall)
Larmet kan ställas in så att det inaktive-
ras när den mekaniska nyckeln används
för att låsa upp.
(Funktioner som kan anpassas:
→ sid. 476)
■Rörelsedetektor och lutnings-
sensor, detektering
 Rörelsesensorn känner av
inkräktare eller rörelse inne i
bilen.
 Lutningssensorn känner av en
förändring i bilens lutning, t.ex.
om bilen bogseras bort.
Systemet är utfo rmat för att för-
svåra och förhindra stöld av fordo-
net, men innebär ingen garanti mot
inbrott i bilen.
■Ställa in rörelsedetektor och
lutningssensor
Rörelsedetektorn och lutningssen-
sorn ställs automatiskt in samtidigt
med larmet. ( →sid. 80)
■Stänga av rörelsesensor och
lutningssensor
Om du lämnar djur eller annat som
rör sig inne i bile n ska du se till att
rörelsesensorn och lutningssensorn
stängs av innan du ställer in larmet
eftersom dessa reagerar på rörel-
ser i bilen.
OBSERVERA
■Se till att systemet fungerar kor-
rekt
Försök inte modifi era eller montera
bort systemet. Sys temets funktion
kan inte garanteras om det modifieras
eller monteras bort.
Rörelsedetektor och lut-
ningssensor
OM42D32SE.book Page 81 Tuesd ay, September 22, 2020 10:04 AM
