Tartalomjegyzék
Vezetési és manőverezési segédek - általános javaslatok 161Sebességkorlátozás felismerés és javaslat 163Sebesség határoló 167Rögzített sebességhatároló 169Sebességtartó automatika - fontos javaslatok 170Programozható sebességtartó automatika 170Adaptív sebességtartó automatika 173Sebesség megjegyzése 177Active Safety Brake-vel Ütközési kockázatra figyelmeztetésés Intelligens vészfékezési asszisztens 178Aktív sávelhagyás figyelmeztető rendszer 181Holttérfigyelő rendszer 186A zavarás észlelése 187Parkolási érzékelők 189Tolatókamera 191Hátsó környezeti nézet 192Hátsó felülnézet 195Parkolási segítség 197
7Gyakorlati információk
Üzemanyagok kompatibilitása 202Üzemanyag-feltöltés 202Hibás tankolás megelőzés (dízel) 204Töltőrendszer (elektromos) 205A meghajtóakkumulátor töltése (elektromos) 213Energiatakarékos üzemmód 217Hóláncok 217Nagyon hideg klíma képernyő 218Vonóberendezés 219Túlterhelés-jelző 220Tetőrudak / Tetőcsomagtartó 221Motorháztető 222Motortér 223
Szintek ellenőrzése 224Gyors ellenőrzések 226AdBlue® (dízelmotorok) 229Szabadonfutó 232Ápolási és karbantartási tanácsok 233
8Meghibásodás esetén
Üzemanyag-kifogyás (dízel) 235Szerszámkészlet 235Ideiglenes defektjavító készlet 237Pótkerék 239Izzócsere 243Biztosítékok 24912 V akkumulátor / kiegészítő akkumulátor 250Vontatás 254
9Műszaki adatok
Méretek 257A motor műszaki adatai és a vontatott terhek 263Benzinmotorok 264Dízelmotorok 266Elektromos motor 268Azonosító jelölések 269
10 Érintőképernyős BLUETOOTHaudiorendszer
Első lépések 270A kormányra szerelt kezelőszervek 271Menük 272Rádió 273DAB (Digital Audio Broadcasting) rádió 274Média: 274Telefon 276Beállítások 278Gyakran Ismételt Kérdések 279
11TOYOTA Connect Radio
Első lépések 281A kormányra szerelt kezelőszervek 282Menük 283Alkalmazások 284Rádió 285DAB (Digital Audio Broadcasting) rádió 287Média: 287Telefon 289Beállítások 292Gyakran Ismételt Kérdések 294
12TOYOTA Connect Nav
Első lépések 296A kormányra szerelt kezelőszervek 297Menük 298Hangparancsok 299Navigáció 305Csatlakoztatott navigáció 307Alkalmazások 310Rádió 313DAB (Digital Audio Broadcasting) rádió 315Média: 315Telefon 317Beállítások 320Gyakran Ismételt Kérdések 322
 ■ABC szerinti tárgymutató

4
Megjelenés
Megjelenés
Ezek az illusztrációk és leírások útmutatóként szolgálnak. Egyes alkatrészek jelenléte és elhelyezkedése a verziótól, a felszereltség szintjétől és az eladási országtól függően változik.
Műszerek és kezelőelemek
1.Motorháztető nyitó
2.Műszerfali biztosítékok
3.Kürt
4.Műszerfal
5.RiasztóUtastér világítás.Sürgősségi hívás gombBelső visszapillantó tükör vagy a hátsó környezeti nézet képernyő (Proace City)Megfigyelő tükör (Proace City Verso)Figyelmeztető lámpa a biztonsági övekhez és az első utasoldali légzsákhoz (Proace City Verso)Panorámatető redőnyvezérlés (Proace City Verso)
6.Érintőképernyős BLUETOOTH audiorendszerÉrintőképernyő TOYOTA Connect Radio vagy TOYOTA Connect Nav gombbal
7.USB port
8.Fűtés / LégkondicionálásElső páramentesítés - leolvasztásHátsó ablak páramentesítése - leolvasztás
9.Elektromos kézifék"START/STOP" gomb
10.Sebességváltó (Benzines vagy Dízel)Meghajtásválasztó
11 .12V-os aljzat
12.230V-os csatlakozóaljzat
13.Kesztyűtartó
14.Tároló rekeszKesztyűtartó
15.Az első utas oldali légzsák kikapcsolása (a kesztyűtartó oldalán, nyitott ajtóval)
A kormányra szerelt kezelőszervek
1.Külső világítás / irányjelző vezérlőkarHátsó környezeti nézet nézetváltás gomb (Proace City)Hangfelismerés aktiváló gombja
2.Ablaktörlő / képernyőmosó / fedélzeti számítógép vezérlőkar
3.Vezérlők a multimédia forrás (SRC) kiválasztására, a zene kezelésére (LIST)
és a telefonhívások kezelésére ("telefon" szimbólum)
4.Sebességkorlátozó / programozható sebességtartó automatika / Adaptív sebességtartó automatika kezelőszervek
5.A műszerfal kijelző üzemmódválasztó kerék
6.HangvezérlésHangerő beállítása
7.Az audiorendszer vezérlése

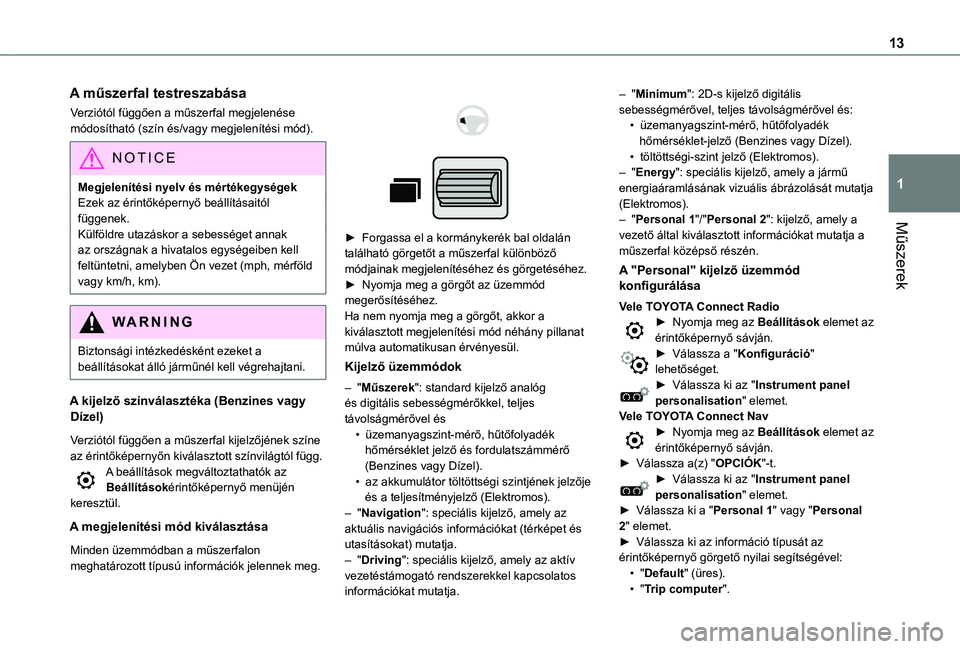

13
Műszerek
1
A műszerfal testreszabása
Verziótól függően a műszerfal megjelenése módosítható (szín és/vagy megjelenítési mód).
NOTIC E
Megjelenítési nyelv és mértékegységekEzek az érintőképernyő beállításaitól függenek.Külföldre utazáskor a sebességet annak
az országnak a hivatalos egységeiben kell feltüntetni, amelyben Ön vezet (mph, mérföld vagy km/h, km).
WARNI NG
Biztonsági intézkedésként ezeket a beállításokat álló járműnél kell végrehajtani.
A kijelző színválasztéka (Benzines vagy Dízel)
Verziótól függően a műszerfal kijelzőjének színe az érintőképernyőn kiválasztott színvilágtól függ.A beállítások megváltoztathatók az Beállításokérintőképernyő menüjén keresztül.
A megjelenítési mód kiválasztása
Minden üzemmódban a műszerfalon meghatározott típusú információk jelennek meg.



► Forgassa el a kormánykerék bal oldalán található görgetőt a műszerfal különböző módjainak megjelenítéséhez és görgetéséhez.► Nyomja meg a görgőt az üzemmód megerősítéséhez.Ha nem nyomja meg a görgőt, akkor a kiválasztott megjelenítési mód néhány pillanat múlva automatikusan érvényesül.
Kijelző üzemmódok
– "Műszerek": standard kijelző analóg és digitális sebességmérőkkel, teljes távolságmérővel és• üzemanyagszint-mérő, hűtőfolyadék
hőmérséklet jelző és fordulatszámmérő (Benzines vagy Dízel).• az akkumulátor töltöttségi szintjének jelzője és a teljesítményjelző (Elektromos).– "Navigation": speciális kijelző, amely az aktuális navigációs információkat (térképet és utasításokat) mutatja.– "Driving": speciális kijelző, amely az aktív vezetéstámogató rendszerekkel kapcsolatos információkat mutatja.
– "Minimum": 2D-s kijelző digitális sebességmérővel, teljes távolságmérővel és:• üzemanyagszint-mérő, hűtőfolyadék hőmérséklet-jelző (Benzines vagy Dízel).• töltöttségi-szint jelző (Elektromos).– "Energy": speciális kijelző, amely a jármű energiaáramlásának vizuális ábrázolását mutatja (Elektromos).– "Personal 1"/"Personal 2": kijelző, amely a vezető által kiválasztott információkat mutatja a műszerfal középső részén.
A "Personal" kijelző üzemmód konfigurálása
Vele TOYOTA Connect Radio► Nyomja meg az Beállítások elemet az érintőképernyő sávján.► Válassza a "Konfiguráció" lehetőséget.► Válassza ki az "Instrument panel personalisation" elemet.Vele TOYOTA Connect Nav► Nyomja meg az Beállítások elemet az
érintőképernyő sávján.► Válassza a(z) "OPCIÓK"-t.► Válassza ki az "Instrument panel personalisation" elemet.► Válassza ki a "Personal 1" vagy "Personal 2" elemet.► Válassza ki az információ típusát az érintőképernyő görgető nyilai segítségével:• "Default" (üres).• "Trip computer".

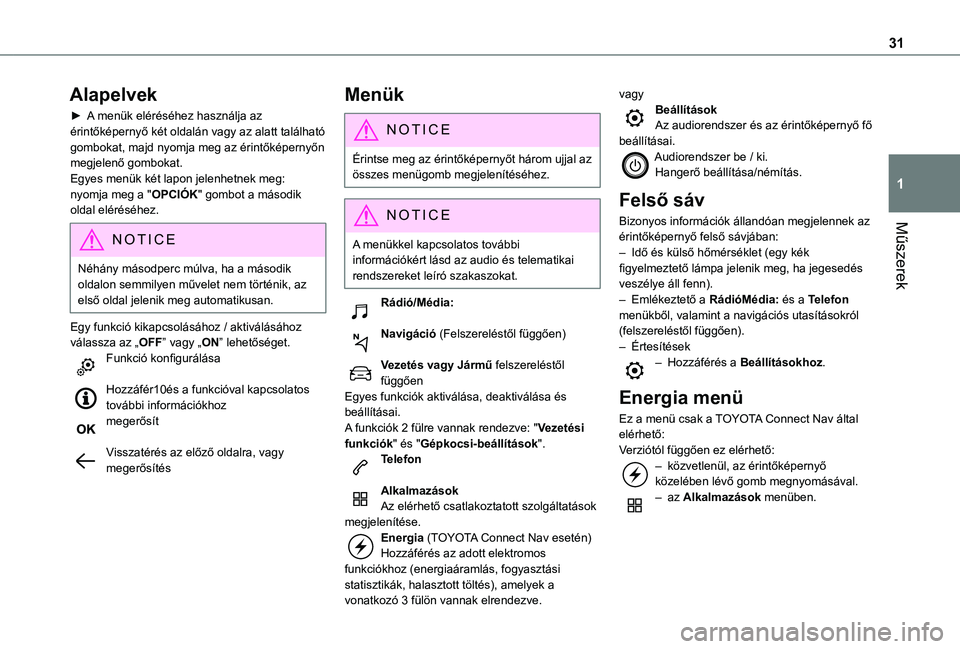

31
Műszerek
1
Alapelvek
► A menük eléréséhez használja az érintőképernyő két oldalán vagy az alatt található gombokat, majd nyomja meg az érintőképernyőn megjelenő gombokat.Egyes menük két lapon jelenhetnek meg: nyomja meg a "OPCIÓK" gombot a második oldal eléréséhez.
NOTIC E
Néhány másodperc múlva, ha a második oldalon semmilyen művelet nem történik, az első oldal jelenik meg automatikusan.
Egy funkció kikapcsolásához / aktiválásához válassza az „OFF” vagy „ON” lehetőséget.Funkció konfigurálása
Hozzáfér10és a funkcióval kapcsolatos további információkhozmegerősít
Visszatérés az előző oldalra, vagy megerősítés
Menük
NOTIC E
Érintse meg az érintőképernyőt három ujjal az összes menügomb megjelenítéséhez.
NOTIC E
A menükkel kapcsolatos további információkért lásd az audio és telematikai rendszereket leíró szakaszokat.
Rádió/Média:
Navigáció (Felszereléstől függően)
Vezetés vagy Jármű felszereléstől függőenEgyes funkciók aktiválása, deaktiválása és beállításai.A funkciók 2 fülre vannak rendezve: "Vezetési funkciók" és "Gépkocsi-beállítások".Telefon
AlkalmazásokAz elérhető csatlakoztatott szolgáltatások megjelenítése.Energia (TOYOTA Connect Nav esetén)
Hozzáférés az adott elektromos funkciókhoz (energiaáramlás, fogyasztási statisztikák, halasztott töltés), amelyek a vonatkozó 3 fülön vannak elrendezve.
vagyBeállításokAz audiorendszer és az érintőképernyő fő beállításai.Audiorendszer be / ki.Hangerő beállítása/némítás.
Felső sáv
Bizonyos információk állandóan megjelennek az érintőképernyő felső sávjában:– Idő és külső hőmérséklet (egy kék figyelmeztető lámpa jelenik meg, ha jegesedés veszélye áll fenn).– Emlékeztető a RádióMédia: és a Telefon menükből, valamint a navigációs utasításokról (felszereléstől függően).– Értesítések– Hozzáférés a Beállításokhoz.
Energia menü
Ez a menü csak a TOYOTA Connect Nav által elérhető:
Verziótól függően ez elérhető:– közvetlenül, az érintőképernyő közelében lévő gomb megnyomásával.– az Alkalmazások menüben.

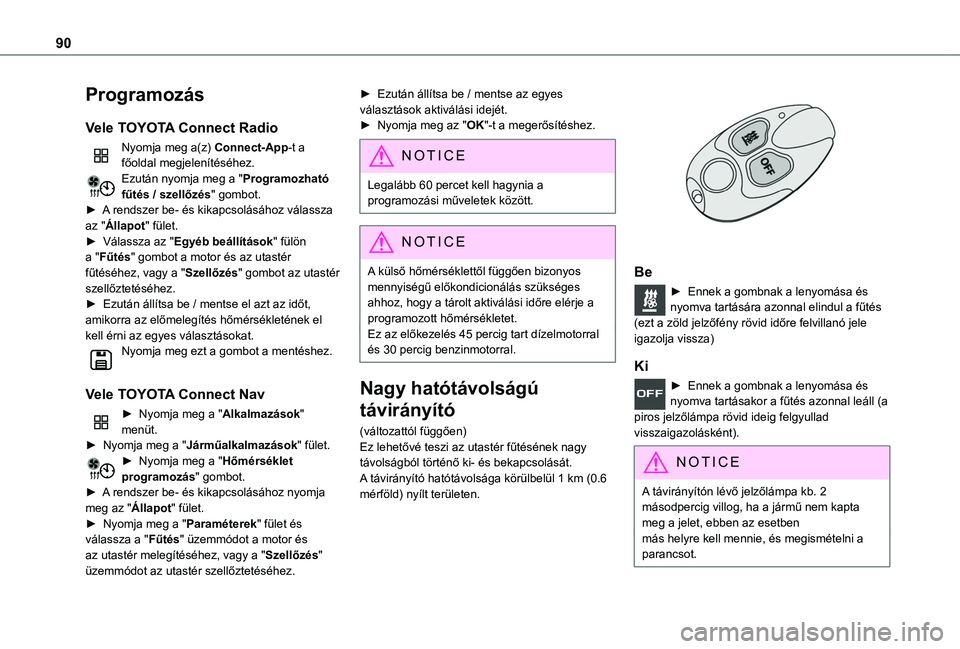

90
Programozás
Vele TOYOTA Connect Radio
Nyomja meg a(z) Connect-App-t a főoldal megjelenítéséhez.Ezután nyomja meg a "Programozható fűtés / szellőzés" gombot.► A rendszer be- és kikapcsolásához válassza az "Állapot" fület.► Válassza az "Egyéb beállítások" fülön a "Fűtés" gombot a motor és az utastér fűtéséhez, vagy a "Szellőzés" gombot az utastér szellőztetéséhez.► Ezután állítsa be / mentse el azt az időt, amikorra az előmelegítés hőmérsékletének el kell érni az egyes választásokat.Nyomja meg ezt a gombot a mentéshez.
Vele TOYOTA Connect Nav
► Nyomja meg a "Alkalmazások" menüt.
► Nyomja meg a "Járműalkalmazások" fület.► Nyomja meg a "Hőmérséklet programozás" gombot.► A rendszer be- és kikapcsolásához nyomja meg az "Állapot" fület.► Nyomja meg a "Paraméterek" fület és válassza a "Fűtés" üzemmódot a motor és az utastér melegítéséhez, vagy a "Szellőzés" üzemmódot az utastér szellőztetéséhez.
► Ezután állítsa be / mentse az egyes választások aktiválási idejét.► Nyomja meg az "OK"-t a megerősítéshez.
NOTIC E
Legalább 60 percet kell hagynia a programozási műveletek között.
NOTIC E
A külső hőmérséklettől függően bizonyos mennyiségű előkondicionálás szükséges ahhoz, hogy a tárolt aktiválási időre elérje a programozott hőmérsékletet.Ez az előkezelés 45 percig tart dízelmotorral és 30 percig benzinmotorral.
Nagy hatótávolságú
távirányító
(változattól függően)
Ez lehetővé teszi az utastér fűtésének nagy távolságból történő ki- és bekapcsolását.A távirányító hatótávolsága körülbelül 1 km (0.6 mérföld) nyílt területen.

Be
► Ennek a gombnak a lenyomása és nyomva tartására azonnal elindul a fűtés (ezt a zöld jelzőfény rövid időre felvillanó jele igazolja vissza)
Ki
► Ennek a gombnak a lenyomása és nyomva tartásakor a fűtés azonnal leáll (a piros jelzőlámpa rövid ideig felgyullad visszaigazolásként).
NOTIC E
A távirányítón lévő jelzőlámpa kb. 2 másodpercig villog, ha a jármű nem kapta meg a jelet, ebben az esetbenmás helyre kell mennie, és megismételni a parancsot.

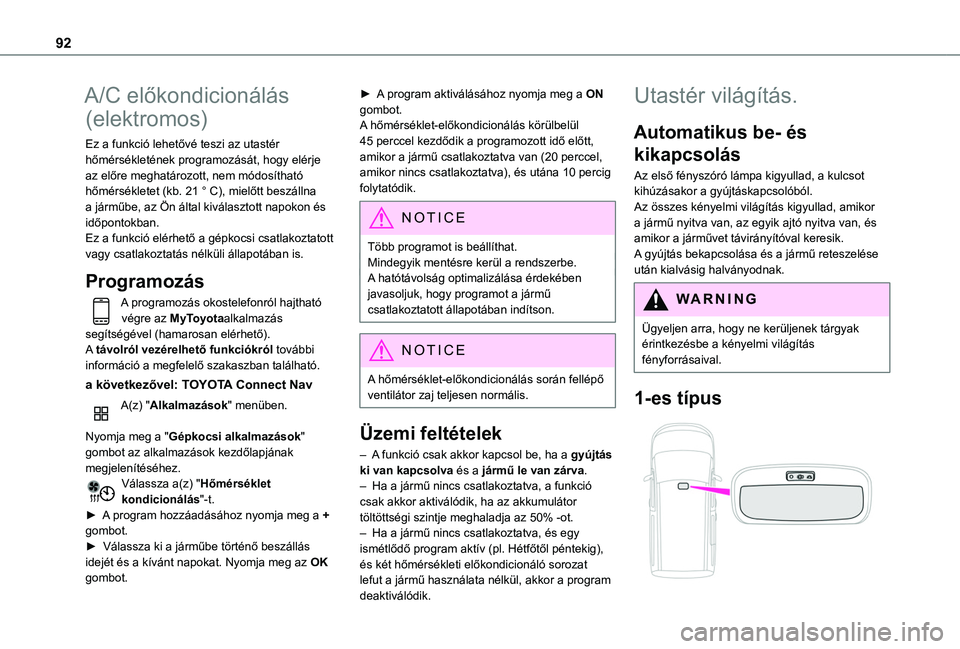

92
A/C előkondicionálás
(elektromos)
Ez a funkció lehetővé teszi az utastér hőmérsékletének programozását, hogy elérje az előre meghatározott, nem módosítható hőmérsékletet (kb. 21 ° C), mielőtt beszállna a járműbe, az Ön által kiválasztott napokon és időpontokban.Ez a funkció elérhető a gépkocsi csatlakoztatott vagy csatlakoztatás nélküli állapotában is.
Programozás
A programozás okostelefonról hajtható végre az MyToyotaalkalmazás segítségével (hamarosan elérhető).A távolról vezérelhető funkciókról további információ a megfelelő szakaszban található.
a következővel: TOYOTA Connect Nav
A(z) "Alkalmazások" menüben.
Nyomja meg a "Gépkocsi alkalmazások"
gombot az alkalmazások kezdőlapjának megjelenítéséhez.Válassza a(z) "Hőmérséklet kondicionálás"-t.► A program hozzáadásához nyomja meg a + gombot.► Válassza ki a járműbe történő beszállás idejét és a kívánt napokat. Nyomja meg az OK gombot.
► A program aktiválásához nyomja meg a ON gombot.A hőmérséklet-előkondicionálás körülbelül 45 perccel kezdődik a programozott idő előtt, amikor a jármű csatlakoztatva van (20 perccel, amikor nincs csatlakoztatva), és utána 10 percig folytatódik.
NOTIC E
Több programot is beállíthat.Mindegyik mentésre kerül a rendszerbe.A hatótávolság optimalizálása érdekében javasoljuk, hogy programot a jármű csatlakoztatott állapotában indítson.
NOTIC E
A hőmérséklet-előkondicionálás során fellépő ventilátor zaj teljesen normális.
Üzemi feltételek
– A funkció csak akkor kapcsol be, ha a gyújtás ki van kapcsolva és a jármű le van zárva.– Ha a jármű nincs csatlakoztatva, a funkció csak akkor aktiválódik, ha az akkumulátor töltöttségi szintje meghaladja az 50% -ot.– Ha a jármű nincs csatlakoztatva, és egy
ismétlődő program aktív (pl. Hétfőtől péntekig), és két hőmérsékleti előkondicionáló sorozat lefut a jármű használata nélkül, akkor a program deaktiválódik.
Utastér világítás.
Automatikus be- és
kikapcsolás
Az első fényszóró lámpa kigyullad, a kulcsot kihúzásakor a gyújtáskapcsolóból.Az összes kényelmi világítás kigyullad, amikor a jármű nyitva van, az egyik ajtó nyitva van, és amikor a járművet távirányítóval keresik. A gyújtás bekapcsolása és a jármű reteszelése után kialvásig halványodnak.
WARNI NG
Ügyeljen arra, hogy ne kerüljenek tárgyak érintkezésbe a kényelmi világítás fényforrásaival.
1-es típus

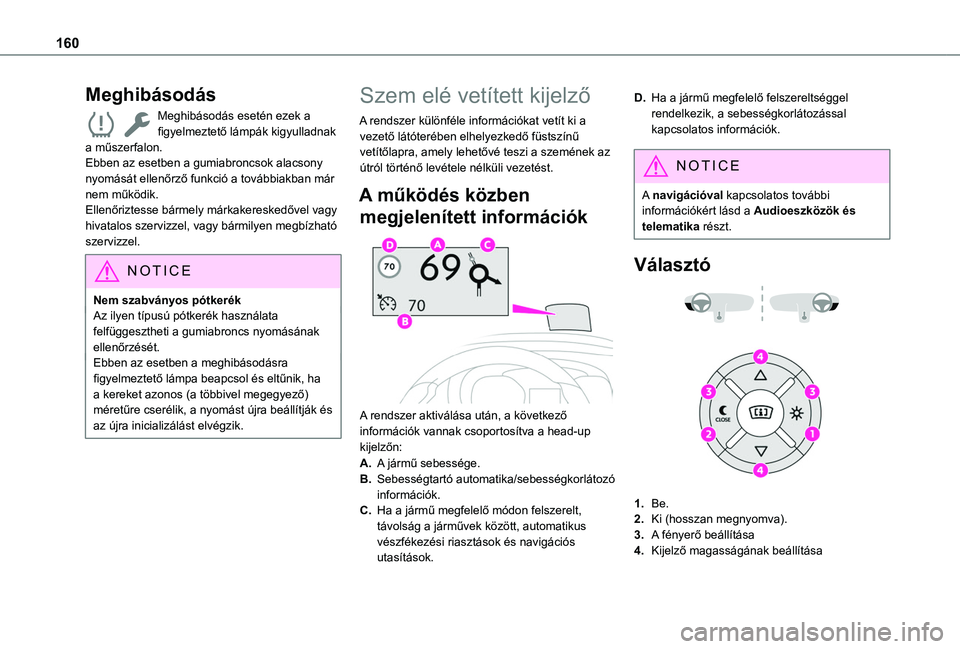

160
Meghibásodás
Meghibásodás esetén ezek a figyelmeztető lámpák kigyulladnak a műszerfalon.Ebben az esetben a gumiabroncsok alacsony nyomását ellenőrző funkció a továbbiakban már nem működik.Ellenőriztesse bármely márkakereskedővel vagy hivatalos szervizzel, vagy bármilyen megbízható szervizzel.
NOTIC E
Nem szabványos pótkerékAz ilyen típusú pótkerék használata felfüggesztheti a gumiabroncs nyomásának ellenőrzését.Ebben az esetben a meghibásodásra figyelmeztető lámpa beapcsol és eltűnik, ha a kereket azonos (a többivel megegyező) méretűre cserélik, a nyomást újra beállítják és az újra inicializálást elvégzik.
Szem elé vetített kijelző
A rendszer különféle információkat vetít ki a vezető látóterében elhelyezkedő füstszínű vetítőlapra, amely lehetővé teszi a szemének az útról történő levétele nélküli vezetést.
A működés közben
megjelenített információk

A rendszer aktiválása után, a következő információk vannak csoportosítva a head-up
kijelzőn:
A.A jármű sebessége.
B.Sebességtartó automatika/sebességkorlátozó információk.
C.Ha a jármű megfelelő módon felszerelt, távolság a járművek között, automatikus vészfékezési riasztások és navigációs utasítások.
D.Ha a jármű megfelelő felszereltséggel rendelkezik, a sebességkorlátozással kapcsolatos információk.
NOTIC E
A navigációval kapcsolatos további információkért lásd a Audioeszközök és telematika részt.
Választó


1.Be.
2.Ki (hosszan megnyomva).
3.A fényerő beállítása
4.Kijelző magasságának beállítása

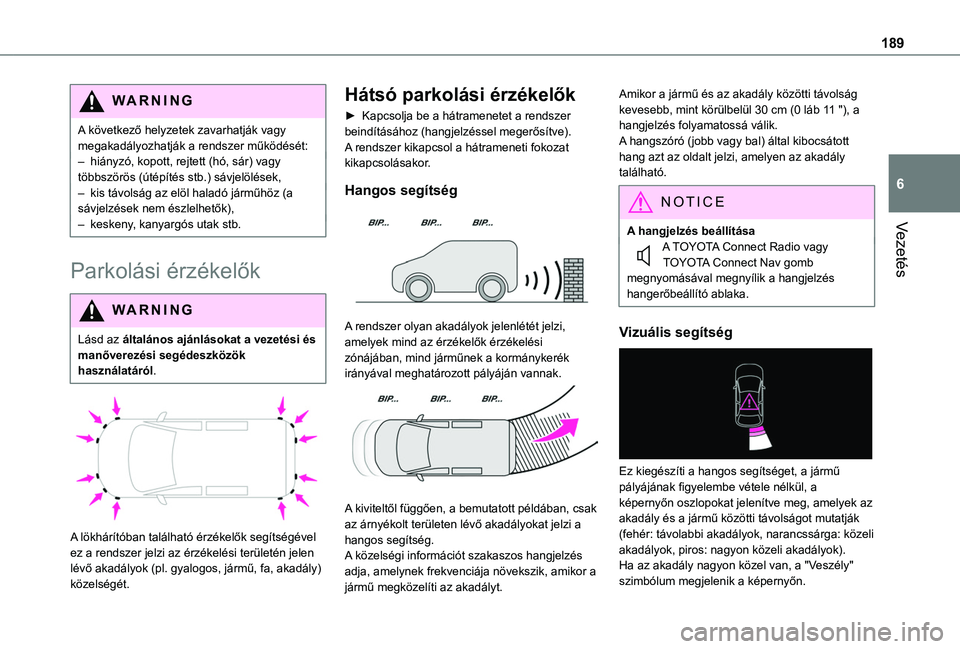

189
Vezetés
6
WARNI NG
A következő helyzetek zavarhatják vagy megakadályozhatják a rendszer működését:– hiányzó, kopott, rejtett (hó, sár) vagy többszörös (útépítés stb.) sávjelölések,– kis távolság az elöl haladó járműhöz (a sávjelzések nem észlelhetők),– keskeny, kanyargós utak stb.
Parkolási érzékelők
WARNI NG
Lásd az általános ajánlásokat a vezetési és manőverezési segédeszközök használatáról.


A lökhárítóban található érzékelők segítségével
ez a rendszer jelzi az érzékelési területén jelen lévő akadályok (pl. gyalogos, jármű, fa, akadály) közelségét.
Hátsó parkolási érzékelők
► Kapcsolja be a hátramenetet a rendszer beindításához (hangjelzéssel megerősítve).A rendszer kikapcsol a hátrameneti fokozat kikapcsolásakor.
Hangos segítség

A rendszer olyan akadályok jelenlétét jelzi, amelyek mind az érzékelők érzékelési zónájában, mind járműnek a kormánykerék irányával meghatározott pályáján vannak.

A kiviteltől függően, a bemutatott példában, csak az árnyékolt területen lévő akadályokat jelzi a hangos segítség.A közelségi információt szakaszos hangjelzés adja, amelynek frekvenciája növekszik, amikor a jármű megközelíti az akadályt.
Amikor a jármű és az akadály közötti távolság kevesebb, mint körülbelül 30 cm (0 láb 11 "), a hangjelzés folyamatossá válik.A hangszóró (jobb vagy bal) által kibocsátott hang azt az oldalt jelzi, amelyen az akadály található.
NOTIC E
A hangjelzés beállítása
A TOYOTA Connect Radio vagy TOYOTA Connect Nav gomb megnyomásával megnyílik a hangjelzés hangerőbeállító ablaka.
Vizuális segítség

Ez kiegészíti a hangos segítséget, a jármű pályájának figyelembe vétele nélkül, a képernyőn oszlopokat jelenítve meg, amelyek az akadály és a jármű közötti távolságot mutatják (fehér: távolabbi akadályok, narancssárga: közeli akadályok, piros: nagyon közeli akadályok).Ha az akadály nagyon közel van, a "Veszély" szimbólum megjelenik a képernyőn.
