 ■ÖversiktDekaler 4
 ■Eco-körningEco-träning 8
1InstrumentInstrumentpanel 9Varningslampor och kontrollampor 11Kontrollampor 17Färddator 23Ställa in datum och tid 24
2ÅtkomstElektronisk nyckel med fjärrkontroll och inbyggd nyckel 25Reservprocedur 31Låsa/låsa upp centrallås 33Dörrar 35Allmänt om skjutdörrar på sidan 35Larm 37Elmanövrerade fönsterhissar 39
Vinkla fönster i bakdörr 40
3Ergonomi och komfortAllmänt om säten 41Framsäten 41Inställning av ratten 44Speglar 44Fast baksäte (rad 2) 46Baksäten (rad 2) 46Baksäten (rad 3) 48
Invändig inredning 50Bagagehylla med två lägen (löstagbar) 56Bagagehylla (7-sitsig) 56Varningstriangel 57Värme och ventilation 57Uppvärmning 58Manuell luftkonditionering 58Automatisk luftkonditionering med två zoner 59Borttagning av is och imma fram 62Borttagning av is och imma på bakrutan 63Värme och luftkonditionering bak 63Extra värme/ventilationssystem 64
4Belysning och siktLjusomkopplare 68Blinkers 69Automatisk tändning av strålkastarna 70Varselljus/sidolampor 70Parkeringsljus 71Automatisk växling helljus/halvljus 72Höjdinställning av strålkastare 73Vindrutetorkarspak 74
Byta torkarblad 76Automatiskt aktiverad torkning 77
5SäkerhetAllmänna säkerhetsrekommendationer 78Nödsamtal eller assistanssamtal 79Varningsblinkers 81Signalhorn 82Elektronisk stabilitetskontroll (ESC) 82Advanced Grip Control 84
Körassistans i nedförsbacke 86Säkerhetsbälten 87Krockkuddar 91Bilbarnstolar 94Urkoppling av passagerarkrockkudden fram 96ISOFIX bilbarnstolar 99i-Size bilbarnstolar 102Manuell barnspärr 103Elstyrd barnspärr 103
6KörningRekommendationer för körning 104Starta/stänga av motorn 106Manuell parkeringsbroms 109Elektrisk parkeringsbroms 11 0Hjälpsystem vid start i motlut 11 35-växlad manuell växellåda 11 36-växlad manuell växellåda 11 4Automatväxellåda 11 4Växlingsindikator 11 8Stop & Start 11 8Däcktryckvarningssystemet 120
Vindrutedisplay 122Kör- och förarstödsystem - Allmänna rekommendationer 123Detektering av trafikskyltar 125Fartbegränsare 128Farthållare - särskilda rekommendationer 131Programmerbar farthållare 131Adaptativ farthållare 134Spara hastigheter 137

5
Översikt
Instrument och reglage
1.Motorhuvspärr
2.Säkringar i instrumentbrädan
3.Signalhorn
4.Instrumentpanel
5.LarmTaklampaVarningslampa för säkerhetsbälten och frampassagerarens krockkuddePanoramatakInvändig backspegelBackkamera i den invändiga backspegelnLarmanrop, knapp
6.Enfärgad skärm med ljudsystemPekskärm med TOYOTA Connect Radio
eller TOYOTA Connect Nav
7.USB-port
8.VärmeManuell luftkonditioneringAutomatisk luftkonditionering med två zonerBorttagning av is och imma framBorttagning av is och imma bak
9.Elektrisk parkeringsbroms"START/STOP"-knapp
10.Växellåda
11 .12-volts uttag
12.230-volts tillbehörsuttag
13.HandskfackUSB-port (i handskfacket)
14.Handskfack
15.Urkoppling av passagerarkrockkudden fram (på handskfackets sida, med dörren öppen)
Rattmonterade kontroller
1.Ytterbelysning/blinkersspakKnapp för aktivering av röstigenkänning
2.Vindrutetorkare/spolare/reglage för färddator
3.Reglage för val av multimediakälla (SRC), hantera musik (LIST) och hantera telefonsamtal ("telefon"-symbol)
4.Fartbegränsare / Programmerbar farthållare / Adaptiv farthållare reglage
5.Lägesväljare för visning på instrumentpanel
6.RöststyrningJustering av ljudvolym
7.Ljudsystem, ställningsreglage

6

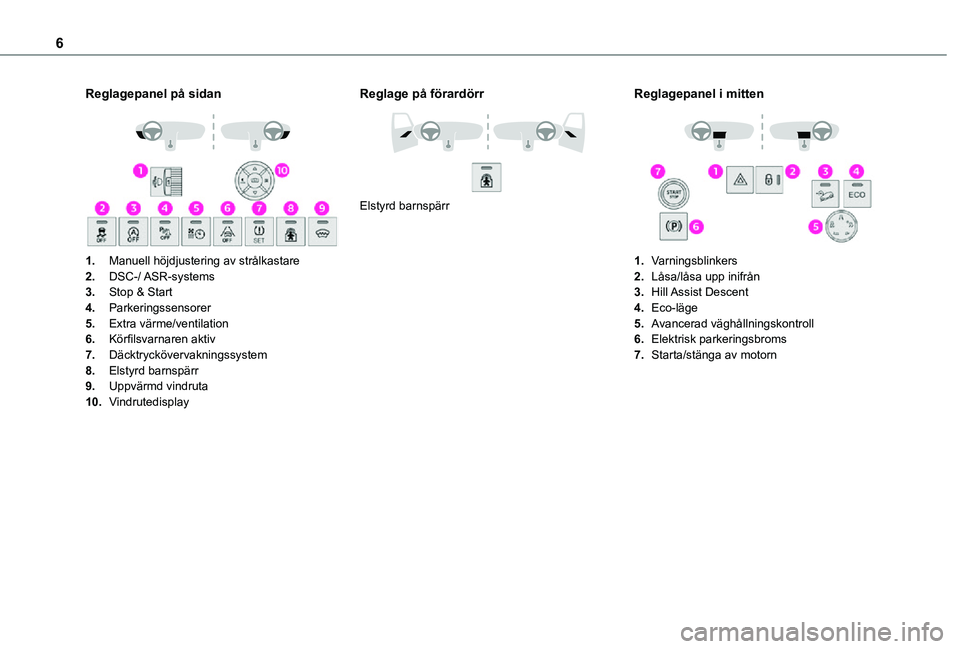

Reglagepanel på sidan

1.Manuell höjdjustering av strålkastare
2.DSC-/ ASR-systems
3.Stop & Start
4.Parkeringssensorer
5.Extra värme/ventilation
6.Körfilsvarnaren aktiv
7.Däcktryckövervakningssystem
8.Elstyrd barnspärr
9.Uppvärmd vindruta
10.Vindrutedisplay
Reglage på förardörr

Elstyrd barnspärr
Reglagepanel i mitten

1.Varningsblinkers
2.Låsa/låsa upp inifrån
3.Hill Assist Descent
4.Eco-läge
5.Avancerad väghållningskontroll
6.Elektrisk parkeringsbroms
7.Starta/stänga av motorn

12
Varningslampor och
kontrollampor
Röda varnings/kontrollampor
STOPFast sken i kombination med en annan varningslampa, åtföljt av en ljudsignal och ett meddelandeEtt allvarligt fel på motorn, bromssystemet, servostyrningen, automatväxellådan, eller vid ett större elfel.Utför (1) och därefter (2).
MotoroljetryckFast sken.Ett fel har uppstått i motorns smörjsystem.Utför (1) och därefter (2).
BromsarFast sken.Bromsvätskans nivå har sjunkit avsevärt.Utför (1), fyll sedan på med bromsvätska som motsvarar tillverkarens rekommendationer. Om problemet kvarstår, utför (2).
Fast sken.Den elektroniska bromskraftfördelningen (EBFD) är defekt.Utför (1) och därefter (2).
ParkeringsbromsFast sken.Parkeringsbromsen är åtdragen, eller inte ordentligt lossad.
Kylvätskans maximala temperatur
90°CFast sken (varningslampa eller LED), med visaren i det röda fältet (beroende på version).Temperaturen i kylsystemet är för hög.Utför (1), vänta sedan tills motorn svalnat och fyll vid behov på kylarvätska. Om problemet kvarstår, utför (2).
BatteribyteFast sken.Fel i laddningskretsen (smutsiga eller lösa kabelskor, dåligt spänd eller trasig generatorrem etc.).Rengör och dra åt kabelskorna. Om varningslampan inte slocknar när motorn startas ska du utföra (2).
ServostyrningFast sken.Fel i servostyrningen.Kör försiktigt med måttlig hastighet, utför därefter (3).
Säkerhetsbälten är inte fastspända/
lossadeFast eller blinkande sken åtföljt av en allt högre ljudsignal.Ett säkerhetsbälte är inte fastspänt, eller har lossats (beroende på version).
Öppen dörrFast sken, tillsammans med ett meddelande om vilken dörr som inte är stängd.En ljudsignal kompletterar varningen om hastigheten är högre än 10 km/tim.En dörr, bakluckan, bakdörren och bakdörrsrutan är fortfarande öppen (beroende på version).Stäng dörren/luckan.Om din bil har en högerhängd dörr och den är öppen indikeras det inte av denna varningslampa.
Elektrisk parkeringsbromsFast sken.Den elektriska parkeringsbromsen är åtdragen.
Orange varnings/kontrollampor
Automatiska funktioner (med elektrisk parkeringsbroms)Fast sken.Den "automatiska funktionen" (när motorn stängs av) och den "automatiska frigöringen" är
inaktiverade.Aktivera funktionerna igen.

16
ServiceTillfälligt tänd, åtföljt av ett meddelande.Ett eller flera fel som inte har en specifik varningslampa har detekterats.Identifiera felet med hjälp av meddelandet som visas på instrumentpanelen.Du kan själv åtgärda vissa funktionsstörningar, t.ex. en öppen dörr eller om partikelfiltret är igensatt.För övriga problem, t.ex. fel i däcktryckvarningssystemet, ska du utföra (3).Fast sken, åtföljt av ett meddelande.Ett eller flera större fel som inte har en specifik varningslampa har detekterats.Identifiera orsaken till felet med hjälp av meddelandet som visas på instrumentpanelen. Utför sedan (3).Fast sken, åtföljt av meddelandet "Parking brake fault".Automatisk lossning av den elektriska parkeringsbromsen kan inte användas.Utför (2).Servicepåminnare fast sken,
skiftnyckelsymbolen blinkar och därefter fast sken.Serviceintervallet har överskridits.Lämna in bilen för underhåll snarast möjligt.Gäller endast dieselmotorer.
Bakre dimljusFast sken.Lampan lyser.
Gröna varnings/kontrollampor
Stop & StartFast sken.När bilen stannar ställer Stop & Start motorn i STOP-läge.Blinkar tillfälligt.STOP-läget är för tillfället inte tillgängligt, eller START-läget aktiveras automatiskt.
Körassistans i nedförsbackeFast sken.Systemet har aktiverats men förhållandena för reglering är inte uppfyllda (lutning, för hög hastighet, växel ilagd).Kontrollampan blinkar.Funktioner påbörjar reglering.Bilen bromsas; bromsljusen tänds vid utförskörning.
Eco-lägeFast sken.
ECO-läget är aktivt.Vissa parametrar justeras i syfte att minska bränsleförbrukningen.
Automatisk torkningFast sken.Den automatiska torkningen är aktiverad.
Dimljus framFast sken.Främre dimljusen är tända.
SidolamporFast sken.Lamporna lyser.
BlinkersBlinkers med ljudsignal.Blinkers är på.
HalvljusFast sken.Lamporna lyser.
Automatiska halvljusFast sken.Funktionen har aktiverats på pekskärmens (Köra / Fordon meny).Ljusomkopplaren är i läge "AUTO".
Blå varnings/kontrollampor
HelljusFast sken.Lamporna lyser.

17
Instrument
1

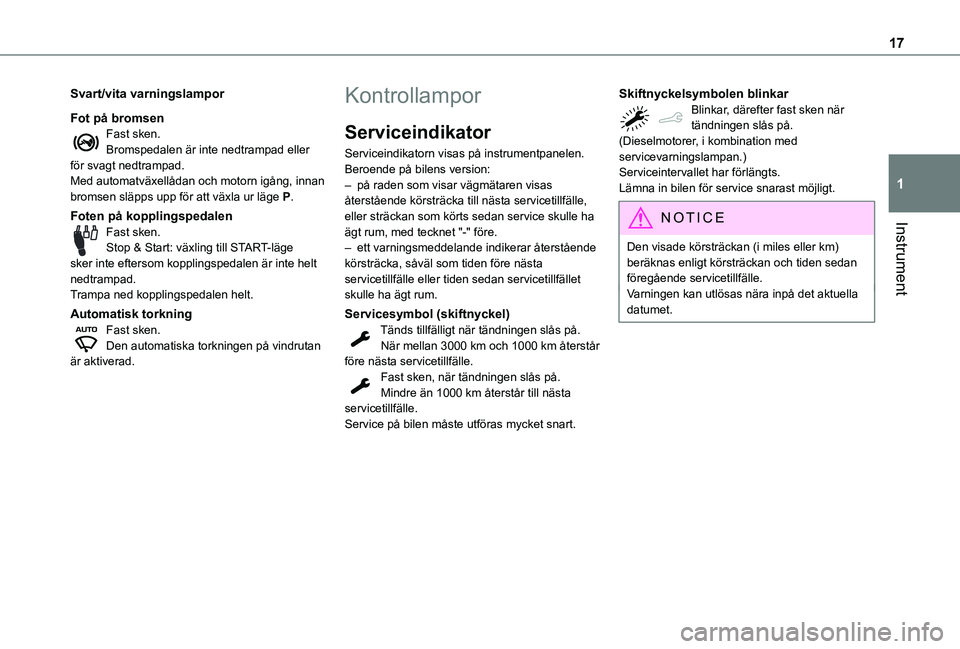

Svart/vita varningslampor
Fot på bromsenFast sken.Bromspedalen är inte nedtrampad eller för svagt nedtrampad.Med automatväxellådan och motorn igång, innan bromsen släpps upp för att växla ur läge P.
Foten på kopplingspedalenFast sken.Stop & Start: växling till START-läge sker inte eftersom kopplingspedalen är inte helt nedtrampad.Trampa ned kopplingspedalen helt.
Automatisk torkningFast sken.Den automatiska torkningen på vindrutan är aktiverad.
Kontrollampor
Serviceindikator
Serviceindikatorn visas på instrumentpanelen. Beroende på bilens version:– på raden som visar vägmätaren visas återstående körsträcka till nästa servicetillfälle, eller sträckan som körts sedan service skulle ha ägt rum, med tecknet "-" före.– ett varningsmeddelande indikerar återstående körsträcka, såväl som tiden före nästa servicetillfälle eller tiden sedan servicetillfället skulle ha ägt rum.
Servicesymbol (skiftnyckel)Tänds tillfälligt när tändningen slås på.När mellan 3000 km och 1000 km återstår före nästa servicetillfälle.Fast sken, när tändningen slås på.Mindre än 1000 km återstår till nästa servicetillfälle.Service på bilen måste utföras mycket snart.
Skiftnyckelsymbolen blinkarBlinkar, därefter fast sken när tändningen slås på.(Dieselmotorer, i kombination med servicevarningslampan.)Serviceintervallet har förlängts.Lämna in bilen för service snarast möjligt.
NOTIC E
Den visade körsträckan (i miles eller km) beräknas enligt körsträckan och tiden sedan föregående servicetillfälle.Varningen kan utlösas nära inpå det aktuella datumet.

23
Instrument
1

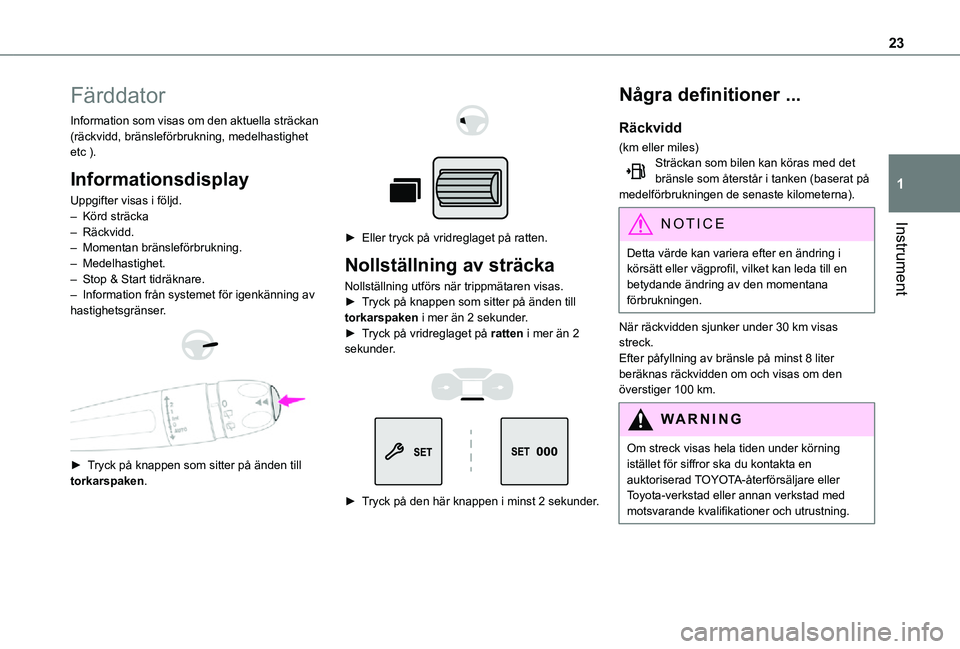

Färddator
Information som visas om den aktuella sträckan (räckvidd, bränsleförbrukning, medelhastighet etc ).
Informationsdisplay
Uppgifter visas i följd.– Körd sträcka– Räckvidd.– Momentan bränsleförbrukning.– Medelhastighet.– Stop & Start tidräknare.– Information från systemet för igenkänning av hastighetsgränser.


► Tryck på knappen som sitter på änden till torkarspaken.



► Eller tryck på vridreglaget på ratten.
Nollställning av sträcka
Nollställning utförs när trippmätaren visas.► Tryck på knappen som sitter på änden till torkarspaken i mer än 2 sekunder.► Tryck på vridreglaget på ratten i mer än 2 sekunder.


► Tryck på den här knappen i minst 2 sekunder.
Några definitioner ...
Räckvidd
(km eller miles)Sträckan som bilen kan köras med det bränsle som återstår i tanken (baserat på medelförbrukningen de senaste kilometerna).
NOTIC E
Detta värde kan variera efter en ändring i körsätt eller vägprofil, vilket kan leda till en betydande ändring av den momentana förbrukningen.
När räckvidden sjunker under 30 km visas streck.Efter påfyllning av bränsle på minst 8 liter beräknas räckvidden om och visas om den överstiger 100 km.
WARNI NG
Om streck visas hela tiden under körning istället för siffror ska du kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.

24
Momentan bränsleförbrukning
(l/100 km eller km/l eller mpg)Beräknat under de senaste sekunderna.
NOTIC E
Den här funktionen visas bara i hastigheter över 30 km/tim).
Medelförbrukning
(l/100 km eller km/l eller mpg)Beräknad efter senaste nollställning av färddatorn.
Medelhastighet
(km/tim eller mph)Beräknad efter senaste nollställning av färddatorn.
Körd sträcka
(km eller miles)Beräknad efter senaste nollställning av färddatorn.
Stop & Start Tidräknare
(minuter/sekunder eller timmar/minuter)
Om din bil är försedd med Stop & Start används en tidräknare för att hålla reda på hur länge STOP-läget varit aktiverat under färden. Räknaren nollställs varje gång tändningen slås på.
Ställa in datum och tid
Utan ljudsystem


Ställ in datum och tid via instrumentpanelen.► Håll den här knappen intryckt.
► Tryck på en av de här knapparna för att välja den inställning som ska ändras.► Tryck lätt på den här knappen för att bekräfta.► Tryck på en av de här knapparna för att ändra inställningen, bekräfta igen för att spara ändringen.
