2021 TOYOTA PROACE CITY VERSO brake

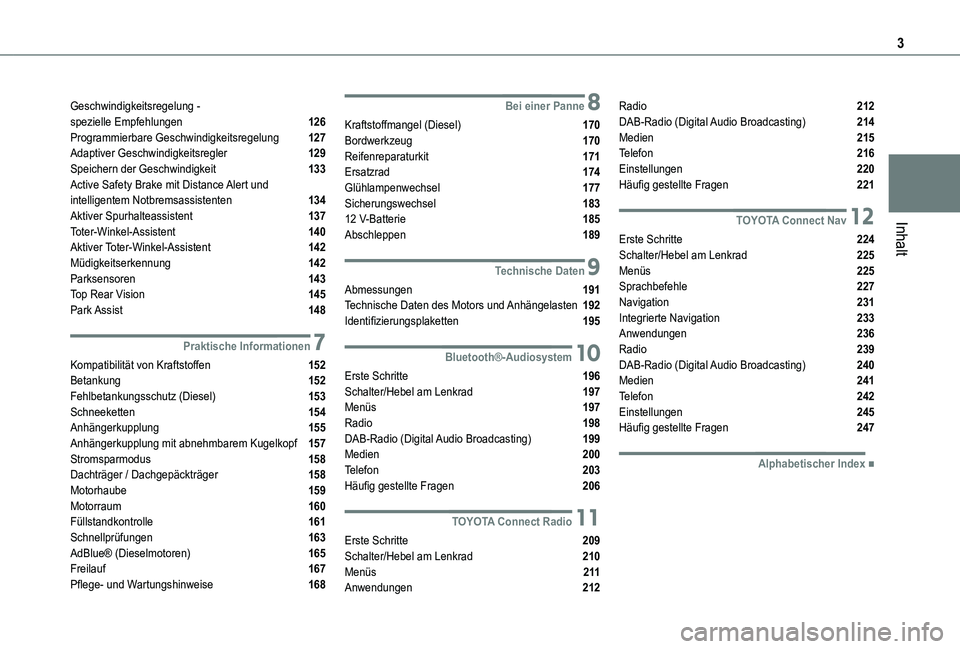

3
Inhalt
Geschwindigkeitsregelung - spezielle Empfehlungen 126Programmierbare Geschwindigkeitsregelung 127Adaptiver Geschwindigkeitsregler 129Speichern der Geschwindigkeit 133Active Safety Brake mit Distance Alert und intelligentem Notbremsassistenten 134Aktiver Spurhalteassistent 137Toter-Winkel-Assistent 140Aktiver Toter-Winkel-Assistent 142Müdigkeitserkennung 142Parksensoren 143Top Rear Vision 145Park Assist 148
7Praktische Informationen
Kompatibilität von Kraftstoffen 152Betankung 152Fehlbetankungsschutz (Diesel) 153Schneeketten 154Anhängerkupplung 155Anhängerkupplung mit abnehmbarem Kugelkopf 157
Stromsparmodus 158Dachträger / Dachgepäckträger 158Motorhaube 159Motorraum 160Füllstandkontrolle 161Schnellprüfungen 163AdBlue® (Dieselmotoren) 165Freilauf 167Pflege- und Wartungshinweise 168
8Bei einer Panne
Kraftstoffmangel (Diesel) 170Bordwerkzeug 170Reifenreparaturkit 171Ersatzrad 174Glühlampenwechsel 177Sicherungswechsel 18312 V-Batterie 185Abschleppen 189
9Technische Daten
Abmessungen 191Technische Daten des Motors und Anhängelasten 192Identifizierungsplaketten 195
10Bluetooth®-Audiosystem
Erste Schritte 196Schalter/Hebel am Lenkrad 197Menüs 197Radio 198DAB-Radio (Digital Audio Broadcasting) 199
Medien 200Telefon 203Häufig gestellte Fragen 206
11TOYOTA Connect Radio
Erste Schritte 209Schalter/Hebel am Lenkrad 210Menüs 2 11Anwendungen 212
Radio 212DAB-Radio (Digital Audio Broadcasting) 214Medien 215Telefon 216Einstellungen 220Häufig gestellte Fragen 221
12TOYOTA Connect Nav
Erste Schritte 224Schalter/Hebel am Lenkrad 225Menüs 225Sprachbefehle 227Navigation 231Integrierte Navigation 233Anwendungen 236Radio 239DAB-Radio (Digital Audio Broadcasting) 240Medien 241Telefon 242Einstellungen 245Häufig gestellte Fragen 247
 ■Alphabetischer Index

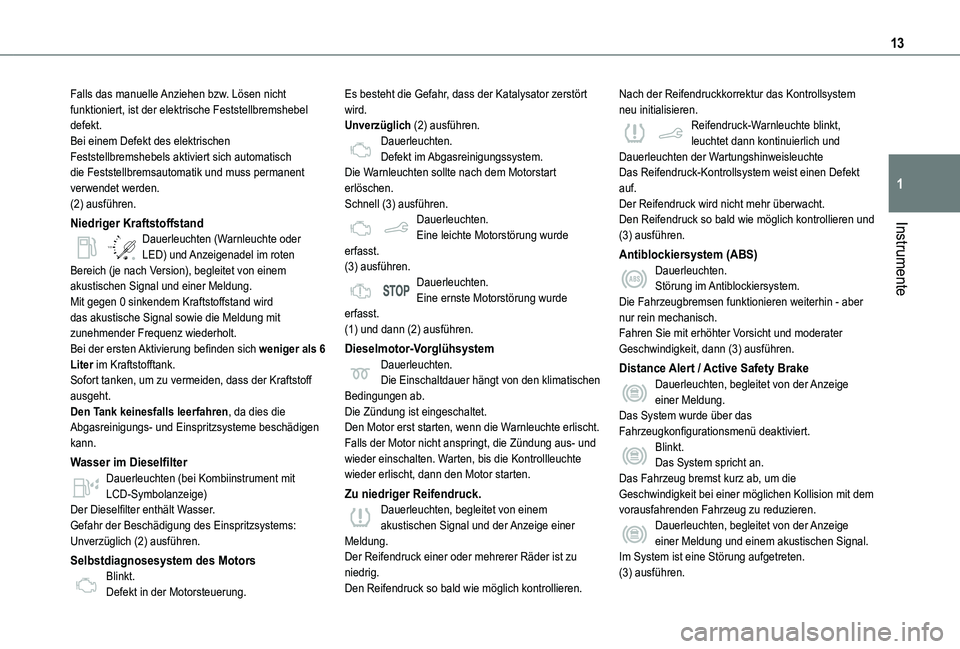

13
Instrumente
1
Falls das manuelle Anziehen bzw. Lösen nicht funktioniert, ist der elektrische Feststellbremshebel defekt.Bei einem Defekt des elektrischen Feststellbremshebels aktiviert sich automatisch die Feststellbremsautomatik und muss permanent verwendet werden.(2) ausführen.
Niedriger Kraftstoffstand
/2
1 1Dauerleuchten (Warnleuchte oder LED) und Anzeigenadel im roten Bereich (je nach Version), begleitet von einem akustischen Signal und einer Meldung.Mit gegen 0 sinkendem Kraftstoffstand wird das akustische Signal sowie die Meldung mit zunehmender Frequenz wiederholt.Bei der ersten Aktivierung befinden sich weniger als 6 Liter im Kraftstofftank.Sofort tanken, um zu vermeiden, dass der Kraftstoff ausgeht.Den Tank keinesfalls leerfahren, da dies die Abgasreinigungs- und Einspritzsysteme beschädigen kann.
Wasser im DieselfilterDauerleuchten (bei Kombiinstrument mit LCD-Symbolanzeige)Der Dieselfilter enthält Wasser.Gefahr der Beschädigung des Einspritzsystems: Unverzüglich (2) ausführen.
Selbstdiagnosesystem des MotorsBlinkt.Defekt in der Motorsteuerung.
Es besteht die Gefahr, dass der Katalysator zerstört wird.Unverzüglich (2) ausführen.Dauerleuchten.Defekt im Abgasreinigungssystem.Die Warnleuchten sollte nach dem Motorstart erlöschen.Schnell (3) ausführen.Dauerleuchten.Eine leichte Motorstörung wurde erfasst.(3) ausführen.Dauerleuchten.Eine ernste Motorstörung wurde erfasst.(1) und dann (2) ausführen.
Dieselmotor-VorglühsystemDauerleuchten.Die Einschaltdauer hängt von den klimatischen Bedingungen ab.Die Zündung ist eingeschaltet.Den Motor erst starten, wenn die Warnleuchte erlischt.Falls der Motor nicht anspringt, die Zündung aus- und
wieder einschalten. Warten, bis die Kontrollleuchte wieder erlischt, dann den Motor starten.
Zu niedriger Reifendruck.Dauerleuchten, begleitet von einem akustischen Signal und der Anzeige einer Meldung.Der Reifendruck einer oder mehrerer Räder ist zu niedrig.Den Reifendruck so bald wie möglich kontrollieren.
Nach der Reifendruckkorrektur das Kontrollsystem neu initialisieren.Reifendruck-Warnleuchte blinkt, leuchtet dann kontinuierlich und Dauerleuchten der WartungshinweisleuchteDas Reifendruck-Kontrollsystem weist einen Defekt auf.Der Reifendruck wird nicht mehr überwacht.Den Reifendruck so bald wie möglich kontrollieren und (3) ausführen.
Antiblockiersystem (ABS)Dauerleuchten.Störung im Antiblockiersystem.Die Fahrzeugbremsen funktionieren weiterhin - aber nur rein mechanisch.Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit, dann (3) ausführen.
Distance Alert / Active Safety BrakeDauerleuchten, begleitet von der Anzeige einer Meldung.Das System wurde über das Fahrzeugkonfigurationsmenü deaktiviert.
Blinkt.Das System spricht an.Das Fahrzeug bremst kurz ab, um die Geschwindigkeit bei einer möglichen Kollision mit dem vorausfahrenden Fahrzeug zu reduzieren.Dauerleuchten, begleitet von der Anzeige einer Meldung und einem akustischen Signal.Im System ist eine Störung aufgetreten.(3) ausführen.

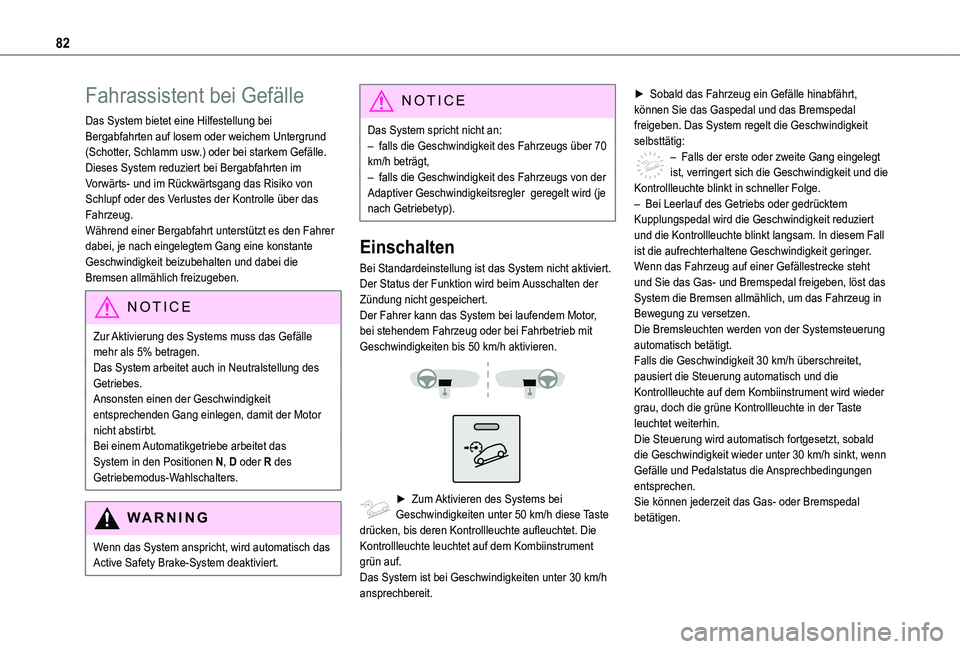

82
Fahrassistent bei Gefälle
Das System bietet eine Hilfestellung bei Bergabfahrten auf losem oder weichem Untergrund (Schotter, Schlamm usw.) oder bei starkem Gefälle.Dieses System reduziert bei Bergabfahrten im Vorwärts- und im Rückwärtsgang das Risiko von Schlupf oder des Verlustes der Kontrolle über das Fahrzeug.Während einer Bergabfahrt unterstützt es den Fahrer dabei, je nach eingelegtem Gang eine konstante Geschwindigkeit beizubehalten und dabei die Bremsen allmählich freizugeben.
NOTIC E
Zur Aktivierung des Systems muss das Gefälle mehr als 5% betragen.Das System arbeitet auch in Neutralstellung des Getriebes.Ansonsten einen der Geschwindigkeit entsprechenden Gang einlegen, damit der Motor nicht abstirbt.Bei einem Automatikgetriebe arbeitet das System in den Positionen N, D oder R des Getriebemodus-Wahlschalters.
WARNI NG
Wenn das System anspricht, wird automatisch das Active Safety Brake-System deaktiviert.
NOTIC E
Das System spricht nicht an:– falls die Geschwindigkeit des Fahrzeugs über 70 km/h beträgt,– falls die Geschwindigkeit des Fahrzeugs von der Adaptiver Geschwindigkeitsregler geregelt wird (je nach Getriebetyp).
Einschalten
Bei Standardeinstellung ist das System nicht aktiviert.Der Status der Funktion wird beim Ausschalten der Zündung nicht gespeichert.Der Fahrer kann das System bei laufendem Motor, bei stehendem Fahrzeug oder bei Fahrbetrieb mit Geschwindigkeiten bis 50 km/h aktivieren.


► Zum Aktivieren des Systems bei Geschwindigkeiten unter 50 km/h diese Taste drücken, bis deren Kontrollleuchte aufleuchtet. Die Kontrollleuchte leuchtet auf dem Kombiinstrument grün auf.Das System ist bei Geschwindigkeiten unter 30 km/h ansprechbereit.
► Sobald das Fahrzeug ein Gefälle hinabfährt, können Sie das Gaspedal und das Bremspedal freigeben. Das System regelt die Geschwindigkeit selbsttätig:– Falls der erste oder zweite Gang eingelegt ist, verringert sich die Geschwindigkeit und die Kontrollleuchte blinkt in schneller Folge.– Bei Leerlauf des Getriebs oder gedrücktem Kupplungspedal wird die Geschwindigkeit reduziert und die Kontrollleuchte blinkt langsam. In diesem Fall ist die aufrechterhaltene Geschwindigkeit geringer.Wenn das Fahrzeug auf einer Gefällestrecke steht und Sie das Gas- und Bremspedal freigeben, löst das System die Bremsen allmählich, um das Fahrzeug in Bewegung zu versetzen.Die Bremsleuchten werden von der Systemsteuerung automatisch betätigt.Falls die Geschwindigkeit 30 km/h überschreitet, pausiert die Steuerung automatisch und die Kontrollleuchte auf dem Kombiinstrument wird wieder grau, doch die grüne Kontrollleuchte in der Taste leuchtet weiterhin.Die Steuerung wird automatisch fortgesetzt, sobald
die Geschwindigkeit wieder unter 30 km/h sinkt, wenn Gefälle und Pedalstatus die Ansprechbedingungen entsprechen.Sie können jederzeit das Gas- oder Bremspedal betätigen.

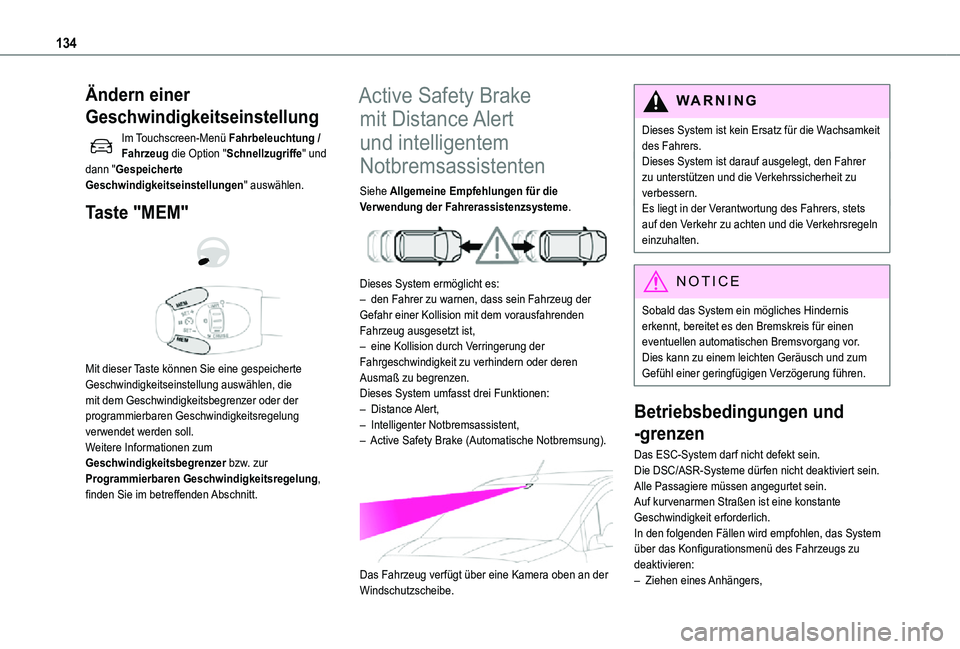

134
Ändern einer
Geschwindigkeitseinstellung
Im Touchscreen-Menü Fahrbeleuchtung / Fahrzeug die Option "Schnellzugriffe" und dann "Gespeicherte Geschwindigkeitseinstellungen" auswählen.
Taste "MEM"


Mit dieser Taste können Sie eine gespeicherte Geschwindigkeitseinstellung auswählen, die mit dem Geschwindigkeitsbegrenzer oder der programmierbaren Geschwindigkeitsregelung verwendet werden soll.Weitere Informationen zum Geschwindigkeitsbegrenzer bzw. zur Programmierbaren Geschwindigkeitsregelung, finden Sie im betreffenden Abschnitt.
Active Safety Brake
mit Distance Alert
und intelligentem
Notbremsassistenten
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.

Dieses System ermöglicht es:– den Fahrer zu warnen, dass sein Fahrzeug der Gefahr einer Kollision mit dem vorausfahrenden Fahrzeug ausgesetzt ist,– eine Kollision durch Verringerung der Fahrgeschwindigkeit zu verhindern oder deren Ausmaß zu begrenzen.Dieses System umfasst drei Funktionen:– Distance Alert,– Intelligenter Notbremsassistent,– Active Safety Brake (Automatische Notbremsung).

Das Fahrzeug verfügt über eine Kamera oben an der Windschutzscheibe.
W ARNI NG
Dieses System ist kein Ersatz für die Wachsamkeit des Fahrers.Dieses System ist darauf ausgelegt, den Fahrer zu unterstützen und die Verkehrssicherheit zu verbessern.Es liegt in der Verantwortung des Fahrers, stets auf den Verkehr zu achten und die Verkehrsregeln einzuhalten.
NOTIC E
Sobald das System ein mögliches Hindernis erkennt, bereitet es den Bremskreis für einen eventuellen automatischen Bremsvorgang vor. Dies kann zu einem leichten Geräusch und zum Gefühl einer geringfügigen Verzögerung führen.
Betriebsbedingungen und
-grenzen
Das ESC-System darf nicht defekt sein.Die DSC/ASR-Systeme dürfen nicht deaktiviert sein.Alle Passagiere müssen angegurtet sein.Auf kurvenarmen Straßen ist eine konstante Geschwindigkeit erforderlich.In den folgenden Fällen wird empfohlen, das System über das Konfigurationsmenü des Fahrzeugs zu deaktivieren:– Ziehen eines Anhängers,

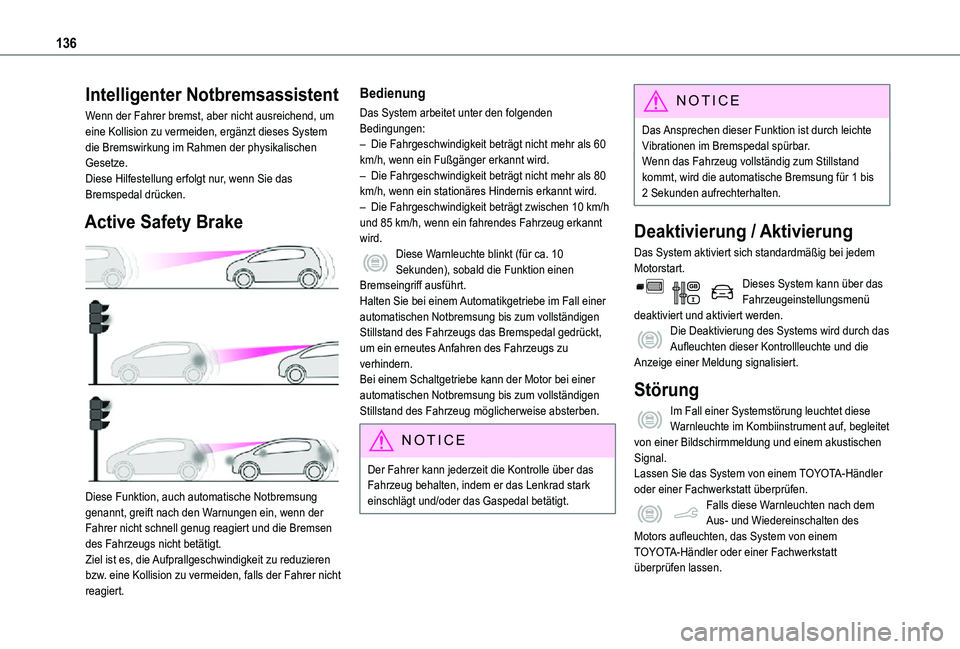

136
Intelligenter Notbremsassistent
Wenn der Fahrer bremst, aber nicht ausreichend, um eine Kollision zu vermeiden, ergänzt dieses System die Bremswirkung im Rahmen der physikalischen Gesetze.Diese Hilfestellung erfolgt nur, wenn Sie das Bremspedal drücken.
Active Safety Brake

Diese Funktion, auch automatische Notbremsung genannt, greift nach den Warnungen ein, wenn der Fahrer nicht schnell genug reagiert und die Bremsen des Fahrzeugs nicht betätigt.Ziel ist es, die Aufprallgeschwindigkeit zu reduzieren bzw. eine Kollision zu vermeiden, falls der Fahrer nicht reagiert.
Bedienung
Das System arbeitet unter den folgenden Bedingungen:– Die Fahrgeschwindigkeit beträgt nicht mehr als 60 km/h, wenn ein Fußgänger erkannt wird.– Die Fahrgeschwindigkeit beträgt nicht mehr als 80 km/h, wenn ein stationäres Hindernis erkannt wird.– Die Fahrgeschwindigkeit beträgt zwischen 10 km/h und 85 km/h, wenn ein fahrendes Fahrzeug erkannt wird.Diese Warnleuchte blinkt (für ca. 10 Sekunden), sobald die Funktion einen Bremseingriff ausführt.Halten Sie bei einem Automatikgetriebe im Fall einer automatischen Notbremsung bis zum vollständigen Stillstand des Fahrzeugs das Bremspedal gedrückt, um ein erneutes Anfahren des Fahrzeugs zu verhindern.Bei einem Schaltgetriebe kann der Motor bei einer automatischen Notbremsung bis zum vollständigen Stillstand des Fahrzeug möglicherweise absterben.
NOTIC E
Der Fahrer kann jederzeit die Kontrolle über das Fahrzeug behalten, indem er das Lenkrad stark einschlägt und/oder das Gaspedal betätigt.
NOTIC E
Das Ansprechen dieser Funktion ist durch leichte Vibrationen im Bremspedal spürbar.Wenn das Fahrzeug vollständig zum Stillstand kommt, wird die automatische Bremsung für 1 bis 2 Sekunden aufrechterhalten.
Deaktivierung / Aktivierung
Das System aktiviert sich standardmäßig bei jedem Motorstart.Dieses System kann über das Fahrzeugeinstellungsmenü deaktiviert und aktiviert werden.Die Deaktivierung des Systems wird durch das Aufleuchten dieser Kontrollleuchte und die Anzeige einer Meldung signalisiert.
Störung
Im Fall einer Systemstörung leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen
Signal.Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.Falls diese Warnleuchten nach dem Aus- und Wiedereinschalten des Motors aufleuchten, das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen lassen.

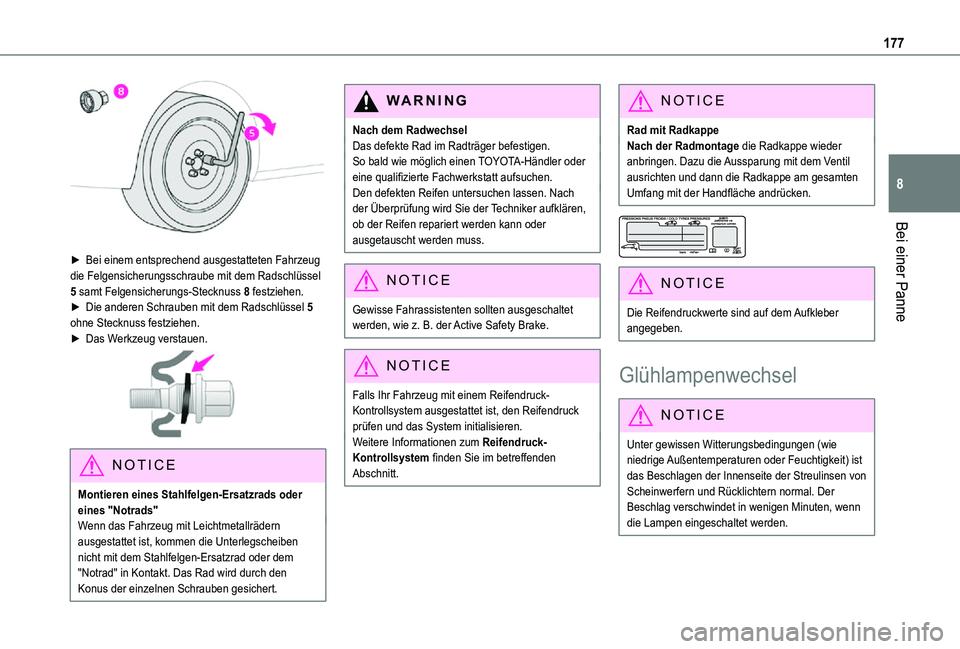

177
Bei einer Panne
8

► Bei einem entsprechend ausgestatteten Fahrzeug die Felgensicherungsschraube mit dem Radschlüssel 5 samt Felgensicherungs-Stecknuss 8 festziehen.► Die anderen Schrauben mit dem Radschlüssel 5 ohne Stecknuss festziehen.► Das Werkzeug verstauen.

NOTIC E
Montieren eines Stahlfelgen-Ersatzrads oder eines "Notrads"Wenn das Fahrzeug mit Leichtmetallrädern ausgestattet ist, kommen die Unterlegscheiben nicht mit dem Stahlfelgen-Ersatzrad oder dem "Notrad" in Kontakt. Das Rad wird durch den Konus der einzelnen Schrauben gesichert.
WARNI NG
Nach dem RadwechselDas defekte Rad im Radträger befestigen.So bald wie möglich einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt aufsuchen.Den defekten Reifen untersuchen lassen. Nach der Überprüfung wird Sie der Techniker aufklären, ob der Reifen repariert werden kann oder ausgetauscht werden muss.
NOTIC E
Gewisse Fahrassistenten sollten ausgeschaltet werden, wie z. B. der Active Safety Brake.
NOTIC E
Falls Ihr Fahrzeug mit einem Reifendruck-Kontrollsystem ausgestattet ist, den Reifendruck prüfen und das System initialisieren.Weitere Informationen zum Reifendruck-Kontrollsystem finden Sie im betreffenden Abschnitt.
NOTIC E
Rad mit RadkappeNach der Radmontage die Radkappe wieder anbringen. Dazu die Aussparung mit dem Ventil ausrichten und dann die Radkappe am gesamten Umfang mit der Handfläche andrücken.


NOTIC E
Die Reifendruckwerte sind auf dem Aufkleber angegeben.
Glühlampenwechsel
NOTIC E
Unter gewissen Witterungsbedingungen (wie niedrige Außentemperaturen oder Feuchtigkeit) ist das Beschlagen der Innenseite der Streulinsen von Scheinwerfern und Rücklichtern normal. Der Beschlag verschwindet in wenigen Minuten, wenn die Lampen eingeschaltet werden.

251
Alphabetischer Index
12V-Batterie 163, 185–187220V-Anschluss 50
A
Abblendlicht 66, 179Abdeckung 54–55Abgasreinigungssystem SCR 165ABS 78Abschleppen 189Abschleppöse 190Abstellen des Motors 101, 103Abtauen 43, 60Abtrocknen (Scheiben) 60Active City Brake 134, 136Adaptiver Geschwindigkeitsregler 129Adaptiver Geschwindigkeitsregler mit Stopfunktion 123AdBlue® 165AdBlue® Befüllung 163, 166AdBlue® Kanister 166
AdBlue® nachfüllen 166AdBlue® Reichweite 163AdBlue®-Tank 166Additiv Diesel 163–164Advanced Grip Control 80–81Airbags 85–86, 88, 91Aktiver Spurhalteassistent 137, 142Aktiver Toter-Winkel-Assistent 142Aktualisieren der Uhrzeit 221, 247Aktualisieren des Datums 221, 247
Alarmanlage 34–36Anbringen der Dachträger 158–159Android Auto-Verbindung 237Anhängelasten 192–194Anhänger 80, 155Anhängerkupplung 156Anhängerstabilitätssystem (TSM) 80Anschluss für Zusatzgeräte 201Antiblockiersystem (ABS) 78–79Antriebsschlupfregelung (ASR) 79, 81Anwendungen 237Anzeige Kühlflüssigkeitstemperatur 16Apple®-Player 203, 215, 242Apple CarPlay-Verbindung 217, 236Armlehne 40Armlehne vorne 48Aufkleber 4, 46Außenspiegel 42–43, 61, 140Austausch der Batterie der Fernbedienung 30Austausch der Glühlampen 177–179Austausch der Scheibenwischerblätter 72–73Austausch der Sicherungen 183–185
Austausch des Innenraumfilters 163Austausch des Luftfilters 163Austausch des Ölfilters 163Austausch einer Glühlampe 177–179Autobahnfunktion (Blinker) 67Automatikgetriebe 104, 108–11 3, 11 5, 164Automatischer Notbremsvorgang 134, 136Automatische Umschaltung Fernlicht 69–70, 140Automatische Zwei-Zonen-Klimaanlage 58
Autoradio, Fernbedienung am Lenkrad 197, 210, 225
B
Batterie 158, 185, 188Batterie der Fernbedienung 30, 64Becherhalter 48Befestigungsösen 55Behälter der Scheibenwaschanlage 162Beladen 158Beleuchtung 66Beleuchtung nicht ausgeschaltet 67Beleuchtung per Fernbedienung 24Belüftung 55, 57, 62–64Belüftungsdüsen 55Benzinmotor 160, 193Bergabfahrhilfe 82–83Berganfahrassistent 108–109Betriebskontrollleuchten 66Bildschirmstruktur 217
Blinker 67–68, 181Bluetooth Audio-Streaming 202, 215, 241Bluetooth Freisprecheinrichtung 203–204, 218, 242–243Bluetooth (Telefon) 218–219, 242–244Bluetooth-Telefon mit Spracherkennung 206Bluetooth-Verbindung 204, 218–219, 238, 242–244Bordcomputer 21–22Bordwerkzeug 170–171Bremsassistent 79, 136
