2021 TOYOTA PROACE CITY Instrukcja obsługi (in Polish)

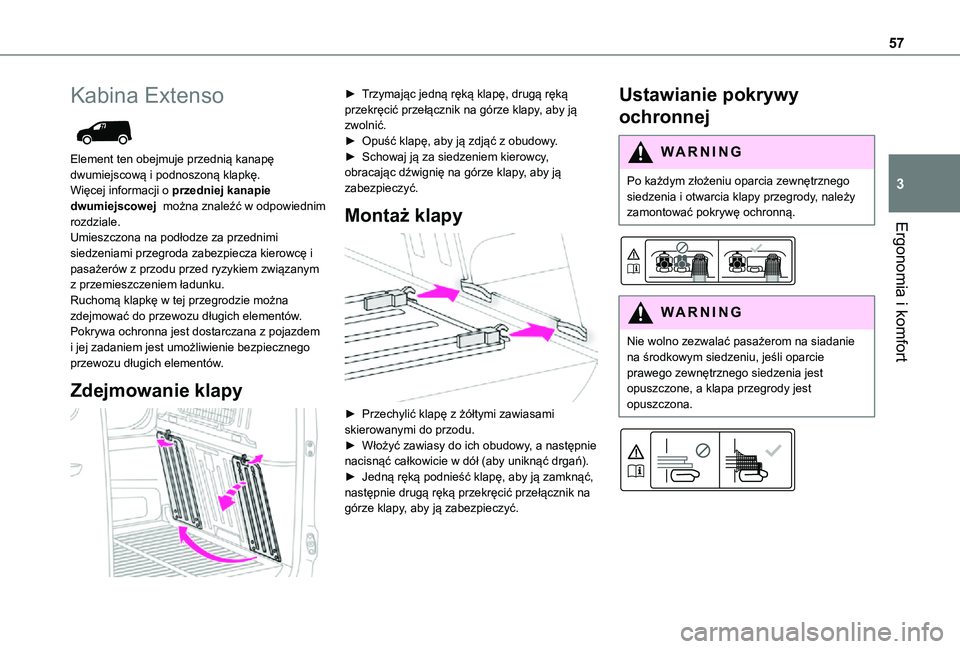

57
Ergonomia i komfort
3
Kabina Extenso

Element ten obejmuje przednią kanapę dwumiejscową i podnoszoną klapkę.Więcej informacji o przedniej kanapie dwumiejscowej można znaleźć w odpowiednim rozdziale.Umieszczona na podłodze za przednimi siedzeniami przegroda zabezpiecza kierowcę i pasażerów z przodu przed ryzykiem związanym z przemieszczeniem ładunku.Ruchomą klapkę w tej przegrodzie można zdejmować do przewozu długich elementów.Pokrywa ochronna jest dostarczana z pojazdem i jej zadaniem jest umożliwienie bezpiecznego przewozu długich elementów.
Zdejmowanie klapy

► Trzymając jedną ręką klapę, drugą ręką przekręcić przełącznik na górze klapy, aby ją zwolnić.► Opuść klapę, aby ją zdjąć z obudowy.► Schowaj ją za siedzeniem kierowcy, obracając dźwignię na górze klapy, aby ją zabezpieczyć.
Montaż klapy

► Przechylić klapę z żółtymi zawiasami skierowanymi do przodu.
► Włożyć zawiasy do ich obudowy, a następnie nacisnąć całkowicie w dół (aby uniknąć drgań).► Jedną ręką podnieść klapę, aby ją zamknąć, następnie drugą ręką przekręcić przełącznik na górze klapy, aby ją zabezpieczyć.
Ustawianie pokrywy
ochronnej
WARNI NG
Po każdym złożeniu oparcia zewnętrznego siedzenia i otwarcia klapy przegrody, należy zamontować pokrywę ochronną.


WARNI NG
Nie wolno zezwalać pasażerom na siadanie na środkowym siedzeniu, jeśli oparcie prawego zewnętrznego siedzenia jest opuszczone, a klapa przegrody jest opuszczona.

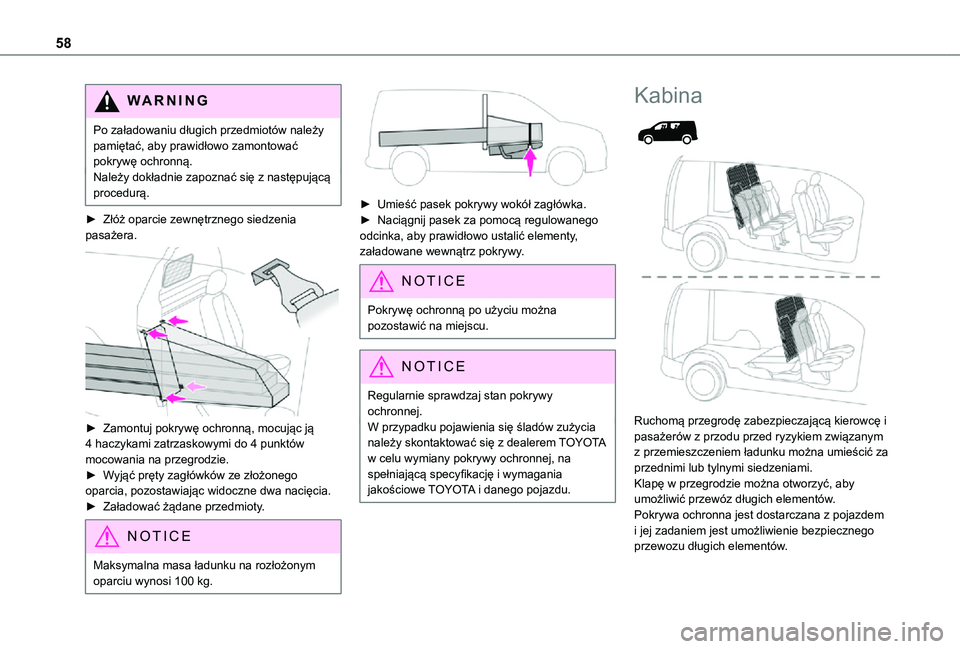

58
WARNI NG
Po załadowaniu długich przedmiotów należy pamiętać, aby prawidłowo zamontować pokrywę ochronną.Należy dokładnie zapoznać się z następującą procedurą.
► Złóż oparcie zewnętrznego siedzenia pasażera.

► Zamontuj pokrywę ochronną, mocując ją 4 haczykami zatrzaskowymi do 4 punktów
mocowania na przegrodzie.► Wyjąć pręty zagłówków ze złożonego oparcia, pozostawiając widoczne dwa nacięcia.► Załadować żądane przedmioty.
NOTIC E
Maksymalna masa ładunku na rozłożonym oparciu wynosi 100 kg.


► Umieść pasek pokrywy wokół zagłówka.► Naciągnij pasek za pomocą regulowanego odcinka, aby prawidłowo ustalić elementy, załadowane wewnątrz pokrywy.
NOTIC E
Pokrywę ochronną po użyciu można pozostawić na miejscu.
NOTIC E
Regularnie sprawdzaj stan pokrywy ochronnej.W przypadku pojawienia się śladów zużycia należy skontaktować się z dealerem TOYOTA w celu wymiany pokrywy ochronnej, na spełniającą specyfikację i wymagania jakościowe TOYOTA i danego pojazdu.
Kabina


Ruchomą przegrodę zabezpieczającą kierowcę i pasażerów z przodu przed ryzykiem związanym
z przemieszczeniem ładunku można umieścić za przednimi lub tylnymi siedzeniami.Klapę w przegrodzie można otworzyć, aby umożliwić przewóz długich elementów.Pokrywa ochronna jest dostarczana z pojazdem i jej zadaniem jest umożliwienie bezpiecznego przewozu długich elementów.

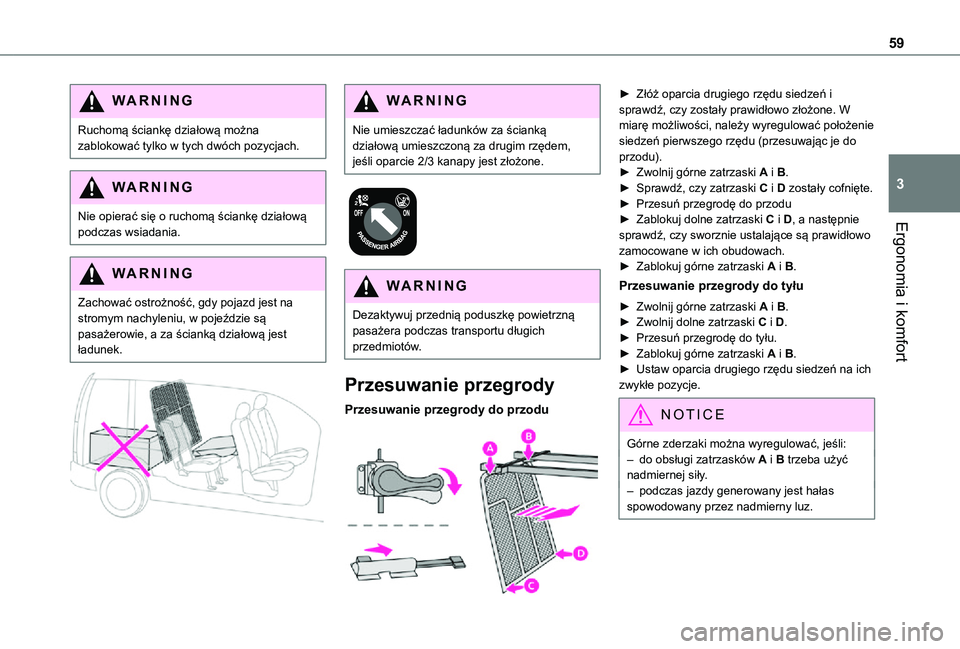

59
Ergonomia i komfort
3
WARNI NG
Ruchomą ściankę działową można zablokować tylko w tych dwóch pozycjach.
WARNI NG
Nie opierać się o ruchomą ściankę działową podczas wsiadania.
WARNI NG
Zachować ostrożność, gdy pojazd jest na stromym nachyleniu, w pojeździe są pasażerowie, a za ścianką działową jest ładunek.


WARNI NG
Nie umieszczać ładunków za ścianką działową umieszczoną za drugim rzędem, jeśli oparcie 2/3 kanapy jest złożone.


WARNI NG
Dezaktywuj przednią poduszkę powietrzną pasażera podczas transportu długich przedmiotów.
Przesuwanie przegrody
Przesuwanie przegrody do przodu

► Złóż oparcia drugiego rzędu siedzeń i sprawdź, czy zostały prawidłowo złożone. W miarę możliwości, należy wyregulować położenie siedzeń pierwszego rzędu (przesuwając je do przodu).► Zwolnij górne zatrzaski A i B.► Sprawdź, czy zatrzaski C i D zostały cofnięte.► Przesuń przegrodę do przodu► Zablokuj dolne zatrzaski C i D, a następnie sprawdź, czy sworznie ustalające są prawidłowo zamocowane w ich obudowach.► Zablokuj górne zatrzaski A i B.
Przesuwanie przegrody do tyłu
► Zwolnij górne zatrzaski A i B.► Zwolnij dolne zatrzaski C i D.► Przesuń przegrodę do tyłu.► Zablokuj górne zatrzaski A i B.► Ustaw oparcia drugiego rzędu siedzeń na ich zwykłe pozycje.
NOTIC E
Górne zderzaki można wyregulować, jeśli:– do obsługi zatrzasków A i B trzeba użyć nadmiernej siły.– podczas jazdy generowany jest hałas spowodowany przez nadmierny luz.

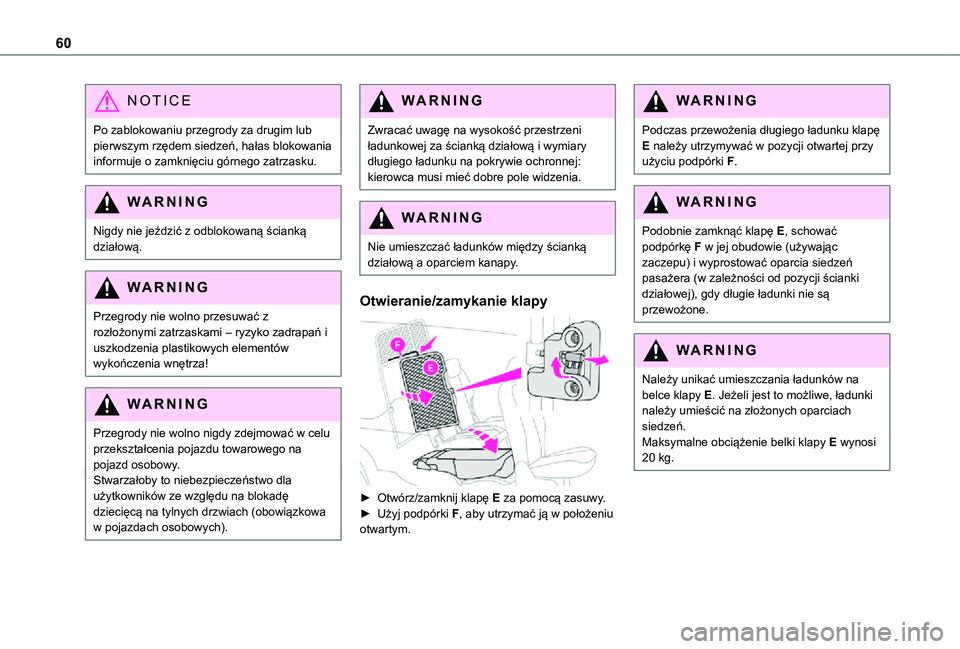

60
NOTIC E
Po zablokowaniu przegrody za drugim lub pierwszym rzędem siedzeń, hałas blokowania informuje o zamknięciu górnego zatrzasku.
WARNI NG
Nigdy nie jeździć z odblokowaną ścianką
działową.
WARNI NG
Przegrody nie wolno przesuwać z rozłożonymi zatrzaskami – ryzyko zadrapań i uszkodzenia plastikowych elementów wykończenia wnętrza!
WARNI NG
Przegrody nie wolno nigdy zdejmować w celu przekształcenia pojazdu towarowego na pojazd osobowy.Stwarzałoby to niebezpieczeństwo dla użytkowników ze względu na blokadę dziecięcą na tylnych drzwiach (obowiązkowa w pojazdach osobowych).
WARNI NG
Zwracać uwagę na wysokość przestrzeni ładunkowej za ścianką działową i wymiary długiego ładunku na pokrywie ochronnej: kierowca musi mieć dobre pole widzenia.
WARNI NG
Nie umieszczać ładunków między ścianką działową a oparciem kanapy.
Otwieranie/zamykanie klapy

► Otwórz/zamknij klapę E za pomocą zasuwy.► Użyj podpórki F, aby utrzymać ją w położeniu otwartym.
WARNI NG
Podczas przewożenia długiego ładunku klapę E należy utrzymywać w pozycji otwartej przy użyciu podpórki F.
WARNI NG
Podobnie zamknąć klapę E, schować
podpórkę F w jej obudowie (używając zaczepu) i wyprostować oparcia siedzeń pasażera (w zależności od pozycji ścianki działowej), gdy długie ładunki nie są przewożone.
WARNI NG
Należy unikać umieszczania ładunków na belce klapy E. Jeżeli jest to możliwe, ładunki należy umieścić na złożonych oparciach siedzeń.Maksymalne obciążenie belki klapy E wynosi 20 kg.

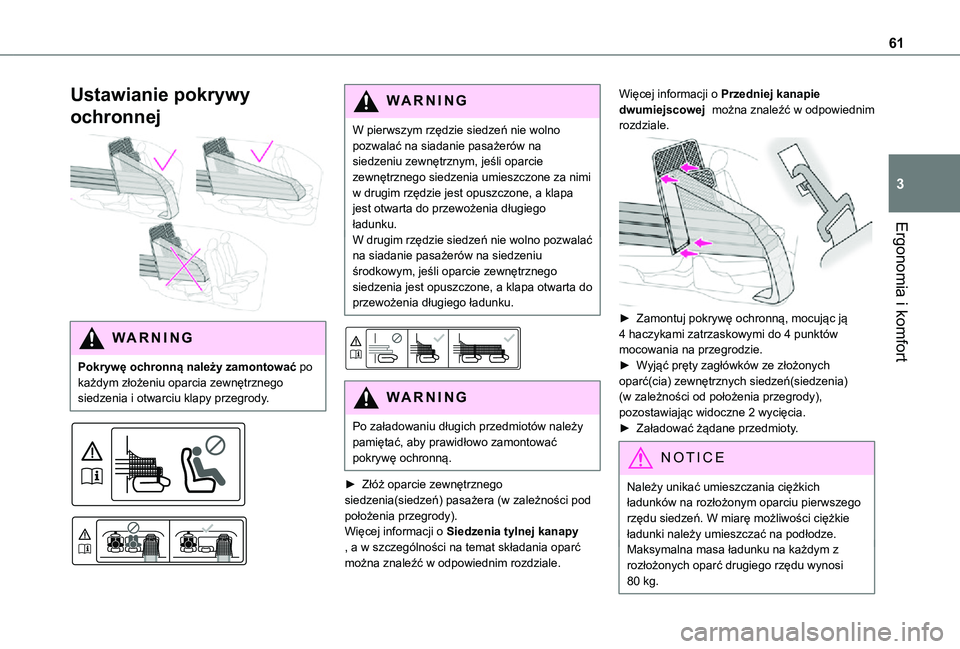

61
Ergonomia i komfort
3
Ustawianie pokrywy
ochronnej

WARNI NG
Pokrywę ochronną należy zamontować po każdym złożeniu oparcia zewnętrznego siedzenia i otwarciu klapy przegrody.



WARNI NG
W pierwszym rzędzie siedzeń nie wolno pozwalać na siadanie pasażerów na siedzeniu zewnętrznym, jeśli oparcie zewnętrznego siedzenia umieszczone za nimi w drugim rzędzie jest opuszczone, a klapa jest otwarta do przewożenia długiego ładunku.W drugim rzędzie siedzeń nie wolno pozwalać na siadanie pasażerów na siedzeniu środkowym, jeśli oparcie zewnętrznego siedzenia jest opuszczone, a klapa otwarta do przewożenia długiego ładunku.


WARNI NG
Po załadowaniu długich przedmiotów należy pamiętać, aby prawidłowo zamontować pokrywę ochronną.
► Złóż oparcie zewnętrznego siedzenia(siedzeń) pasażera (w zależności pod położenia przegrody).Więcej informacji o Siedzenia tylnej kanapy , a w szczególności na temat składania oparć można znaleźć w odpowiednim rozdziale.
Więcej informacji o Przedniej kanapie dwumiejscowej można znaleźć w odpowiednim rozdziale.

► Zamontuj pokrywę ochronną, mocując ją 4 haczykami zatrzaskowymi do 4 punktów mocowania na przegrodzie.► Wyjąć pręty zagłówków ze złożonych oparć(cia) zewnętrznych siedzeń(siedzenia) (w zależności od położenia przegrody), pozostawiając widoczne 2 wycięcia.► Załadować żądane przedmioty.
NOTIC E
Należy unikać umieszczania ciężkich ładunków na rozłożonym oparciu pierwszego rzędu siedzeń. W miarę możliwości ciężkie ładunki należy umieszczać na podłodze.
Maksymalna masa ładunku na każdym z rozłożonych oparć drugiego rzędu wynosi 80 kg.

62
NOTIC E
Normalną rzeczą dla nadprogramowej pokrywy ochronnej jest to, że jest widoczna po jej ustawieniu za pierwszym rzędem siedzeń.► Umieść tę nadprogramową pokrywę ochronną w przestrzeni pod zamykanym schowkiem z przodu.


► Ustaw pasek(paski) wokół zagłówka(zagłówków) (w zależności od położenia przegrody).► Naciągnij pasek (paski) za pomocą regulowanej sekcji, aby prawidłowo ustalić elementy, załadowane wewnątrz pokrywy.
WARNI NG
Nie umieszczać żadnych ładunków w kabinie pasażerskiej poza pokrywą ochronną (w szczególności nad nią).
NOTIC E
Regularnie sprawdzaj stan pokrywy
ochronnej.W przypadku pojawienia się śladów zużycia należy skontaktować się z dealerem TOYOTA w celu wymiany pokrywy ochronnej, na spełniającą specyfikację i wymagania jakościowe TOYOTA i danego pojazdu.
Ogrzewanie i wentylacja
Wskazówka
NOTIC E
Korzystanie z układu wentylacji i klimatyzacji► Aby zapewnić równomierny rozdział powietrza, należy utrzymywać zewnętrzną kratkę poboru powietrza u podstawy szyby
przedniej, dysze i otwory nawiewów, wyloty powietrza oraz wylot powietrza w bagażniku wolną od blokad.
► Nie zakrywać czujnika nasłonecznienia zlokalizowanego na desce rozdzielczej, czujnik ten służy do automatycznego regulowania układu klimatyzacji automatycznej.► Uruchomić klimatyzację na 5 do 10 minut jeden raz lub dwa razy w miesiącu, aby utrzymać idealną sprawność działania.► Jeśli układ nie wytwarza zimnego powietrza, należy go wyłączyć i skontaktować się z dealeremTOYOTA lub wykwalifikowanym warsztatem.W przypadku holowania przyczepy o maksymalnym ładunku na stromej pochyłości w wysokich temperaturach wyłączenie klimatyzacji zwiększa dostępną moc silnika, zwiększając zdolność do holowania.
WARNI NG
Należy unikać zbyt długiej jazdy z wyłączoną wentylacją lub dłuższym okresem jej pracy w trybie wewnętrznej recyrkulacji powietrza. Zagrożenie zaparowaniem szyb i osłabieniem jakości powietrza!

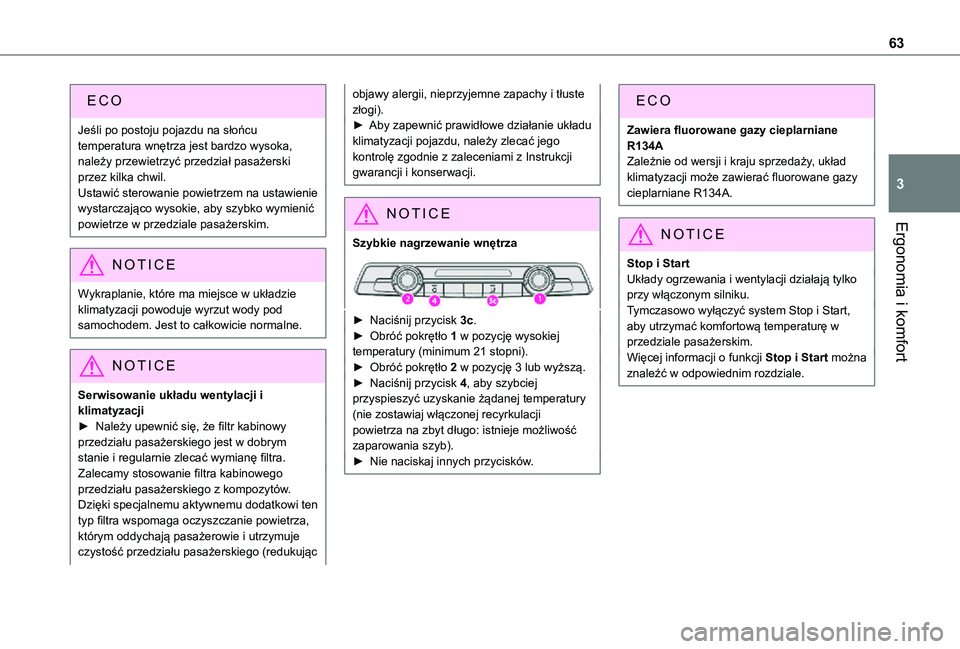

63
Ergonomia i komfort
3
Jeśli po postoju pojazdu na słońcu temperatura wnętrza jest bardzo wysoka, należy przewietrzyć przedział pasażerski przez kilka chwil.Ustawić sterowanie powietrzem na ustawienie wystarczająco wysokie, aby szybko wymienić powietrze w przedziale pasażerskim.
NOTIC E
Wykraplanie, które ma miejsce w układzie klimatyzacji powoduje wyrzut wody pod samochodem. Jest to całkowicie normalne.
NOTIC E
Serwisowanie układu wentylacji i klimatyzacji► Należy upewnić się, że filtr kabinowy przedziału pasażerskiego jest w dobrym stanie i regularnie zlecać wymianę filtra.Zalecamy stosowanie filtra kabinowego przedziału pasażerskiego z kompozytów. Dzięki specjalnemu aktywnemu dodatkowi ten typ filtra wspomaga oczyszczanie powietrza, którym oddychają pasażerowie i utrzymuje
czystość przedziału pasażerskiego (redukując
objawy alergii, nieprzyjemne zapachy i tłuste złogi).► Aby zapewnić prawidłowe działanie układu klimatyzacji pojazdu, należy zlecać jego kontrolę zgodnie z zaleceniami z Instrukcji gwarancji i konserwacji.
NOTIC E
Szybkie nagrzewanie wnętrza
► Naciśnij przycisk 3c.► Obróć pokrętło 1 w pozycję wysokiej temperatury (minimum 21 stopni).► Obróć pokrętło 2 w pozycję 3 lub wyższą.► Naciśnij przycisk 4, aby szybciej przyspieszyć uzyskanie żądanej temperatury (nie zostawiaj włączonej recyrkulacji powietrza na zbyt długo: istnieje możliwość zaparowania szyb).► Nie naciskaj innych przycisków.
Zawiera fluorowane gazy cieplarniane R134AZależnie od wersji i kraju sprzedaży, układ klimatyzacji może zawierać fluorowane gazy cieplarniane R134A.
NOTIC E
Stop i StartUkłady ogrzewania i wentylacji działają tylko przy włączonym silniku.Tymczasowo wyłączyć system Stop i Start, aby utrzymać komfortową temperaturę w przedziale pasażerskim.Więcej informacji o funkcji Stop i Start można znaleźć w odpowiednim rozdziale.

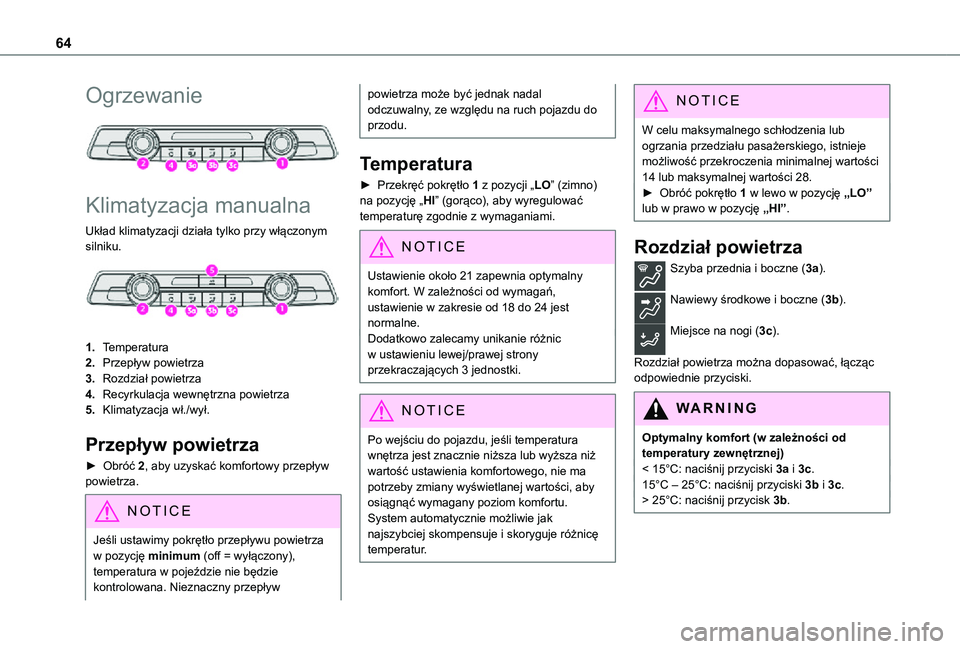

64
Ogrzewanie

Klimatyzacja manualna
Układ klimatyzacji działa tylko przy włączonym
silniku.

1.Temperatura
2.Przepływ powietrza
3.Rozdział powietrza
4.Recyrkulacja wewnętrzna powietrza
5.Klimatyzacja wł./wył.
Przepływ powietrza
► Obróć 2, aby uzyskać komfortowy przepływ powietrza.
NOTIC E
Jeśli ustawimy pokrętło przepływu powietrza w pozycję minimum (off = wyłączony), temperatura w pojeździe nie będzie kontrolowana. Nieznaczny przepływ
powietrza może być jednak nadal odczuwalny, ze względu na ruch pojazdu do przodu.
Temperatura
► Przekręć pokrętło 1 z pozycji „LO” (zimno) na pozycję „HI” (gorąco), aby wyregulować temperaturę zgodnie z wymaganiami.
NOTIC E
Ustawienie około 21 zapewnia optymalny komfort. W zależności od wymagań, ustawienie w zakresie od 18 do 24 jest normalne.Dodatkowo zalecamy unikanie różnic w ustawieniu lewej/prawej strony przekraczających 3 jednostki.
NOTIC E
Po wejściu do pojazdu, jeśli temperatura wnętrza jest znacznie niższa lub wyższa niż wartość ustawienia komfortowego, nie ma potrzeby zmiany wyświetlanej wartości, aby osiągnąć wymagany poziom komfortu. System automatycznie możliwie jak najszybciej skompensuje i skoryguje różnicę temperatur.
NOTIC E
W celu maksymalnego schłodzenia lub ogrzania przedziału pasażerskiego, istnieje możliwość przekroczenia minimalnej wartości 14 lub maksymalnej wartości 28.► Obróć pokrętło 1 w lewo w pozycję „LO” lub w prawo w pozycję „HI”.
Rozdział powietrza
Szyba przednia i boczne (3a).
Nawiewy środkowe i boczne (3b).
Miejsce na nogi (3c).
Rozdział powietrza można dopasować, łącząc odpowiednie przyciski.
WARNI NG
Optymalny komfort (w zależności od
temperatury zewnętrznej)< 15°C: naciśnij przyciski 3a i 3c.15°C – 25°C: naciśnij przyciski 3b i 3c.> 25°C: naciśnij przycisk 3b.
