5015-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren

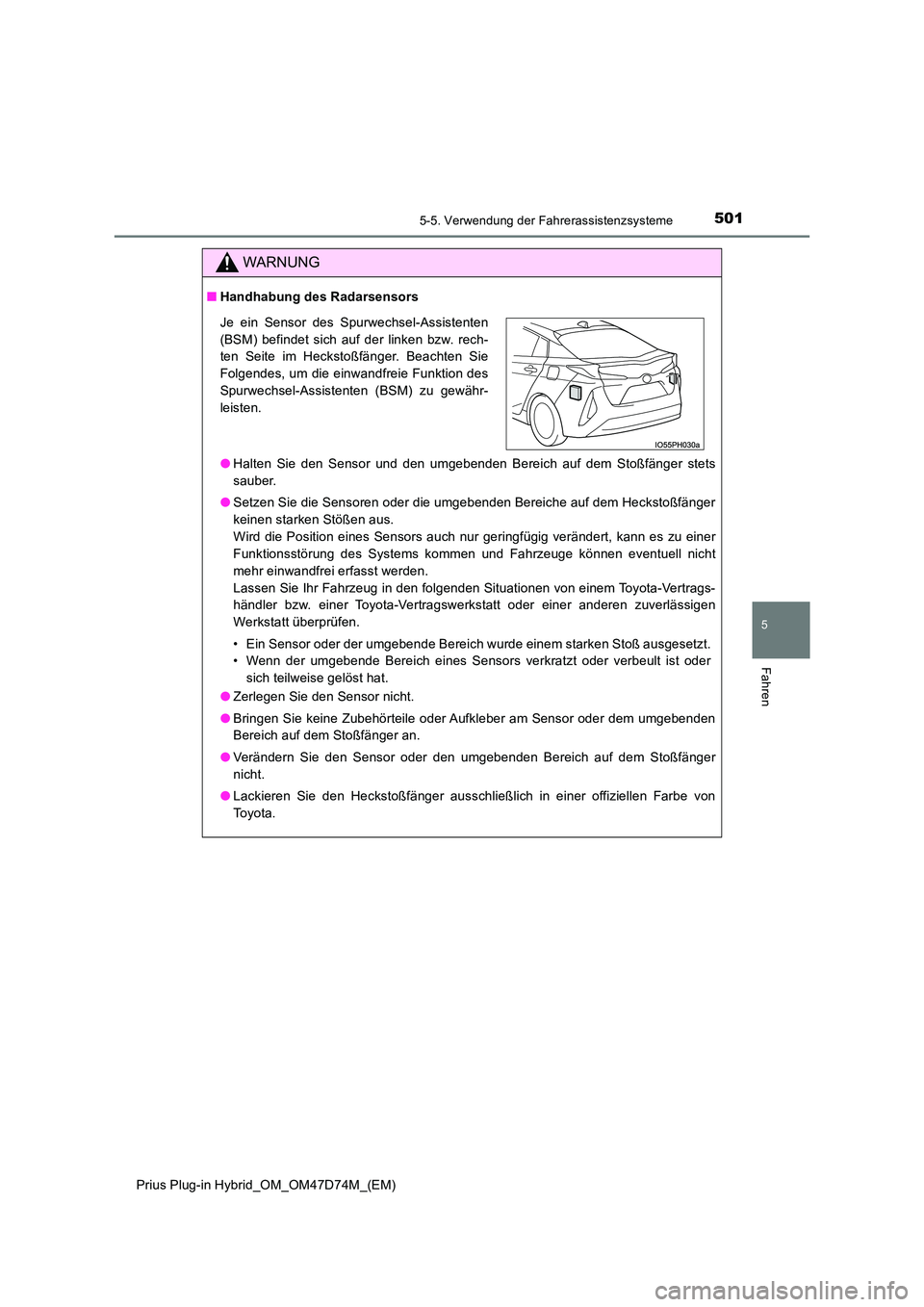

WARNUNG
■Handhabung des Radarsensors
● Halten Sie den Sensor und den umgebenden Bereich auf dem Stoßfänger stets
sauber.
● Setzen Sie die Sensoren oder die umgebenden Bereiche auf dem Heckstoßfänger
keinen starken Stößen aus.
Wird die Position eines Sensors auch nur geringfügig verändert, kann es zu einer
Funktionsstörung des Systems kommen und Fahrzeuge können eventuell nicht
mehr einwandfrei erfasst werden.
Lassen Sie Ihr Fahrzeug in den folgenden Situationen von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
• Ein Sensor oder der umgebende Bereich wurde einem starken Stoß ausgesetzt.
• Wenn der umgebende Bereich eines Sensors verkratzt oder verbeult ist oder
sich teilweise gelöst hat.
● Zerlegen Sie den Sensor nicht.
● Bringen Sie keine Zubehörteile oder Aufkleber am Sensor oder dem umgebenden
Bereich auf dem Stoßfänger an.
● Verändern Sie den Sensor oder den umgebenden Bereich auf dem Stoßfänger
nicht.
● Lackieren Sie den Heckstoßfänger ausschließlich in einer offiziellen Farbe von
To y o t a .
Je ein Sensor des Spurwechsel-Assistenten
(BSM) befindet sich auf der linken bzw. rech-
ten Seite im Heckstoßfänger. Beachten Sie
Folgendes, um die einwandfreie Funktion des
Spurwechsel-Assistenten (BSM) zu gewähr-
leisten.

5025-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

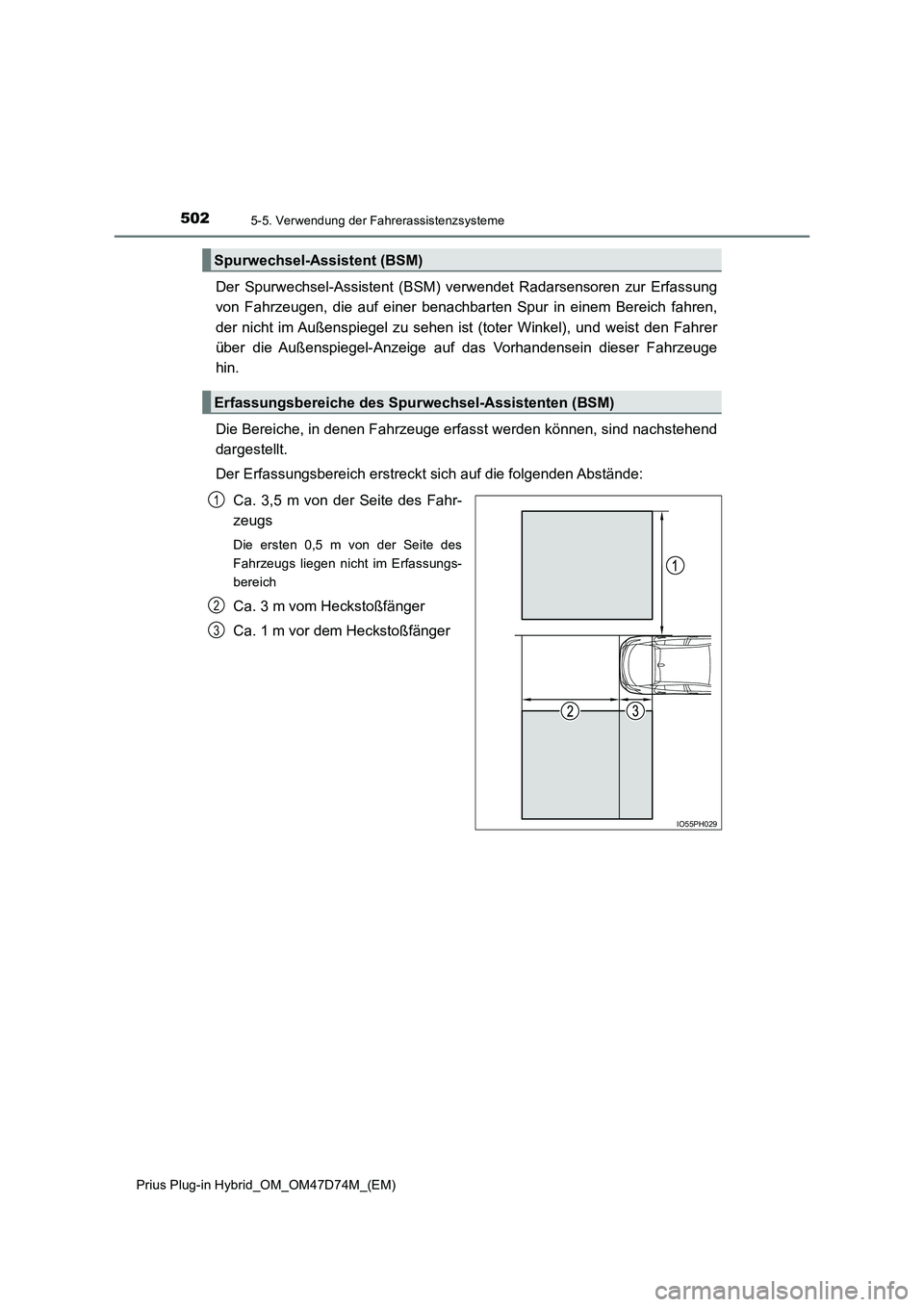

Der Spurwechsel-Assistent (BSM) verwendet Radarsensoren zur Erfassung
von Fahrzeugen, die auf einer benachbarten Spur in einem Bereich fahren,
der nicht im Außenspiegel zu sehen ist (toter Winkel), und weist den Fahrer
über die Außenspiegel-Anzeige auf das Vorhandensein dieser Fahrzeuge
hin.
Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend
dargestellt.
Der Erfassungsbereich erstreckt sich auf die folgenden Abstände:
Ca. 3,5 m von der Seite des Fahr-
zeugs
Die ersten 0,5 m von der Seite des
Fahrzeugs liegen nicht im Erfassungs-
bereich
Ca. 3 m vom Heckstoßfänger
Ca. 1 m vor dem Heckstoßfänger
Spurwechsel-Assistent (BSM)
Erfassungsbereiche des Spurwechsel-Assistenten (BSM)
IO55PH029
1
2
3

5045-5. Verwendung der Fahrerassistenzsysteme

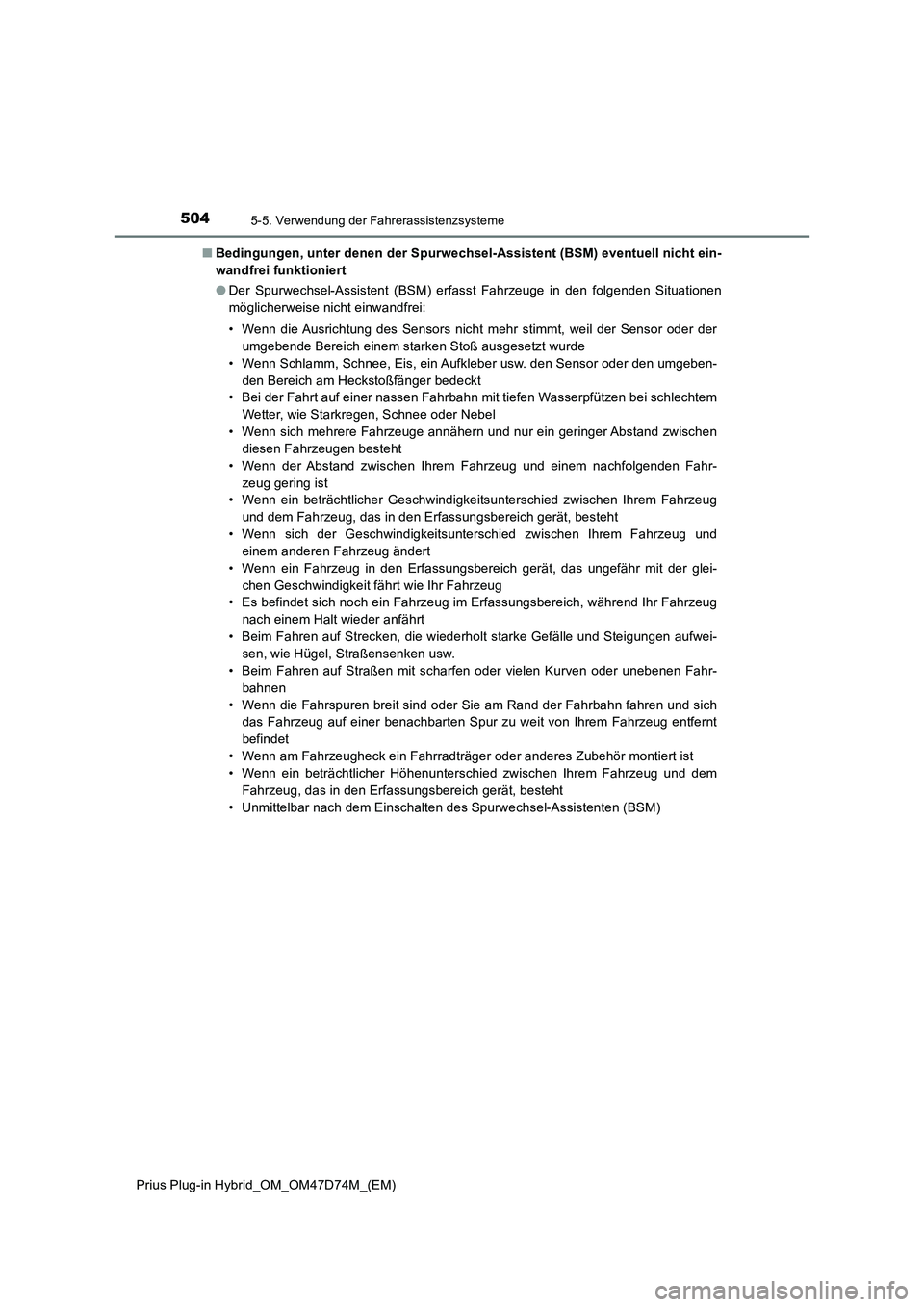

Prius Plug-in Hybrid_OM_OM47D74M_(EM)■Bedingungen, unter denen der Spurwechsel-Assistent (BSM) eventuell nicht ein-
wandfrei funktioniert
●Der Spurwechsel-Assistent (BSM) erfasst Fahrzeuge in den folgenden Situationen
möglicherweise nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgeben-
den Bereich am Heckstoßfänger bedeckt
• Bei der Fahrt auf einer nassen Fahrbahn mit tiefen Wasserpfützen bei schlechtem
Wetter, wie Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abstand zwischen
diesen Fahrzeugen besteht
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahr-
zeug gering ist
• Wenn ein beträchtlicher Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug
und dem Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Wenn sich der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und
einem anderen Fahrzeug ändert
• Wenn ein Fahrzeug in den Erfassungsbereich gerät, das ungefähr mit der glei-
chen Geschwindigkeit fährt wie Ihr Fahrzeug
• Es befindet sich noch ein Fahrzeug im Erfassungsbereich, während Ihr Fahrzeug
nach einem Halt wieder anfährt
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Fahrspuren breit sind oder Sie am Rand der Fahrbahn fahren und sich
das Fahrzeug auf einer benachbarten Spur zu weit von Ihrem Fahrzeug entfernt
befindet
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist
• Wenn ein beträchtlicher Höhenunterschied zwischen Ihrem Fahrzeug und dem
Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Unmittelbar nach dem Einschalten des Spurwechsel-Assistenten (BSM)

5055-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren

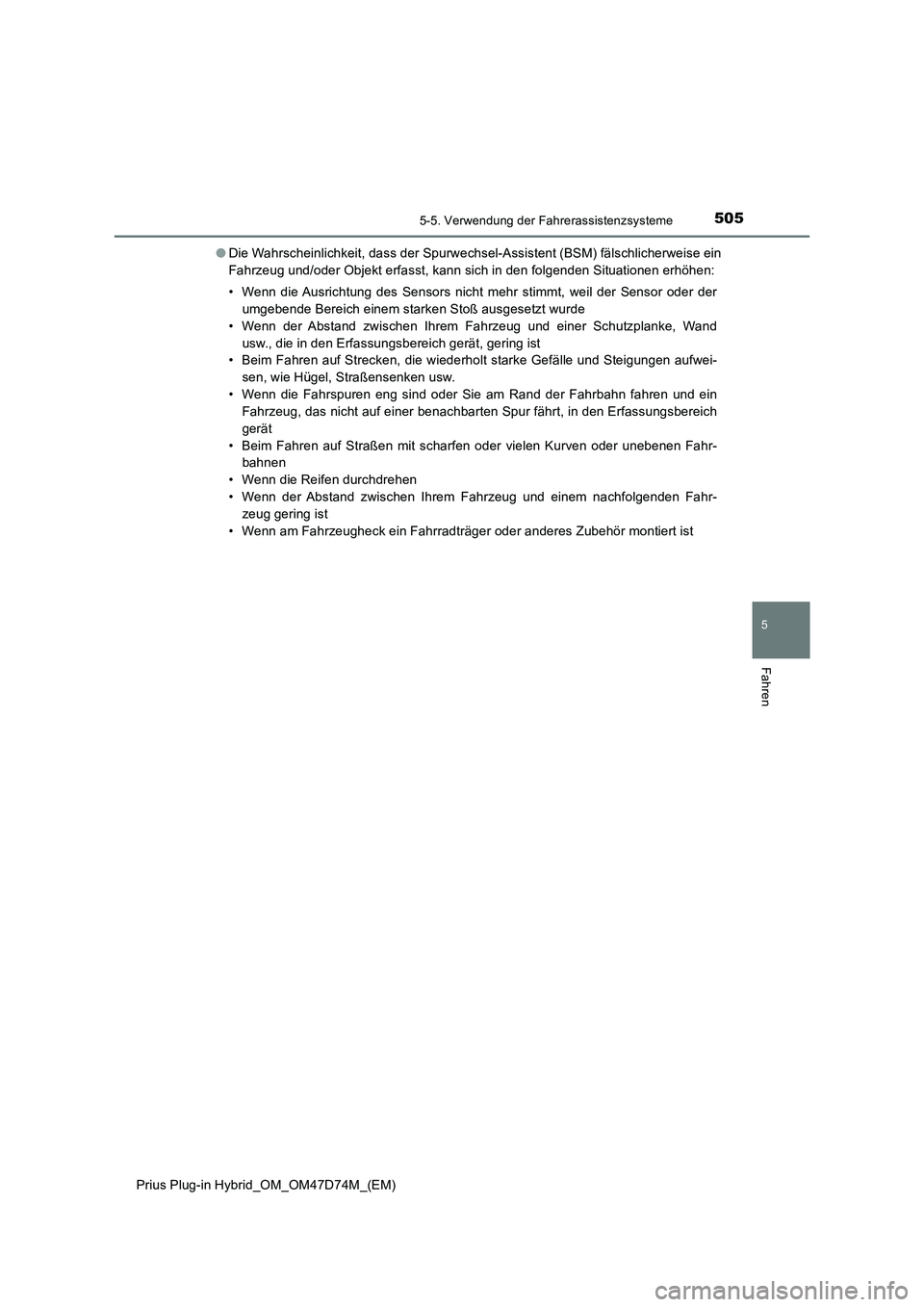

●Die Wahrscheinlichkeit, dass der Spurwechsel-Assistent (BSM) fälschlicherweise ein
Fahrzeug und/oder Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Schutzplanke, Wand
usw., die in den Erfassungsbereich gerät, gering ist
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Wenn die Fahrspuren eng sind oder Sie am Rand der Fahrbahn fahren und ein
Fahrzeug, das nicht auf einer benachbarten Spur fährt, in den Erfassungsbereich
gerät
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Reifen durchdrehen
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahr-
zeug gering ist
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist

5085-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

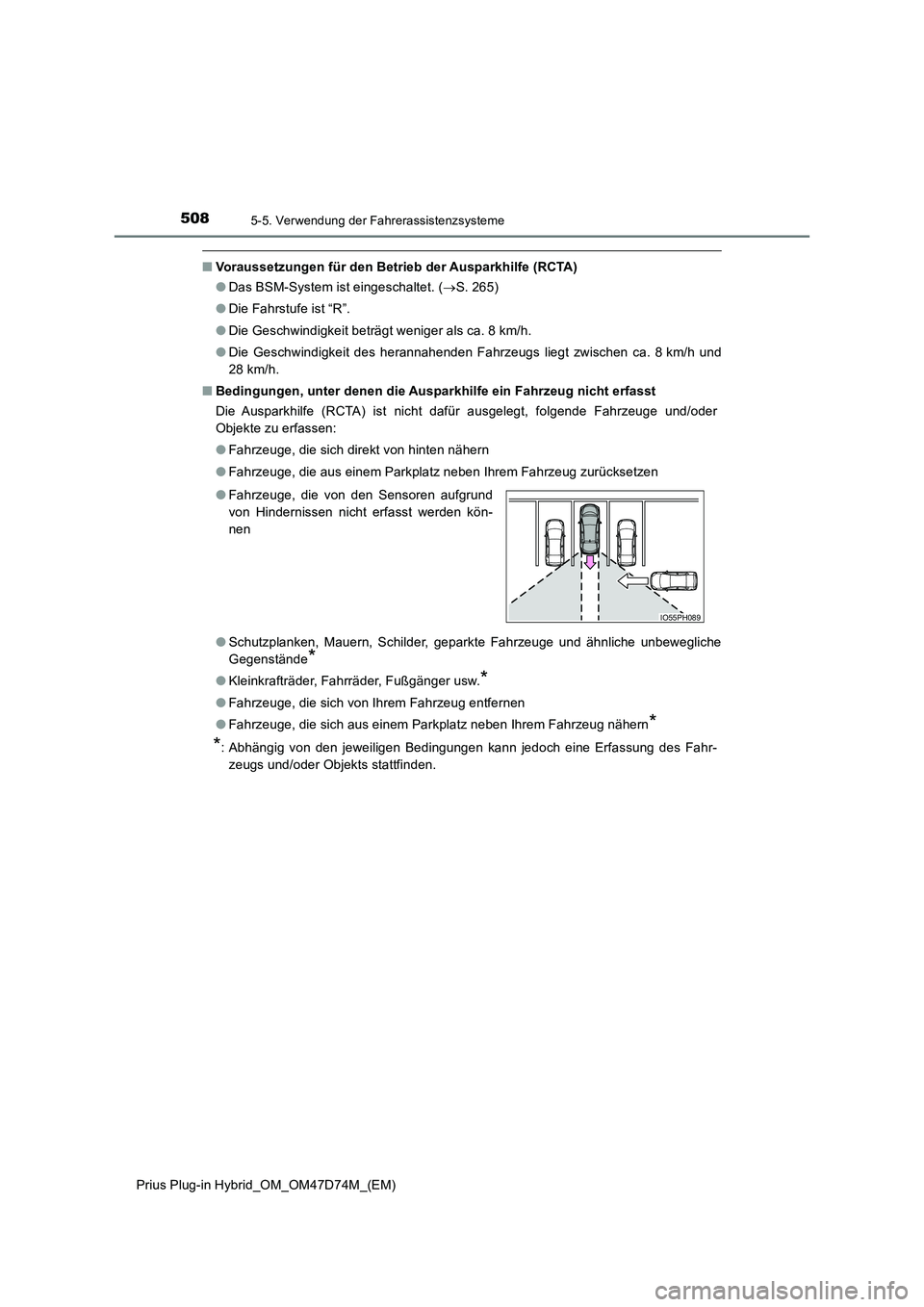

■Voraussetzungen für den Betrieb der Ausparkhilfe (RCTA)
● Das BSM-System ist eingeschaltet. (S. 265)
● Die Fahrstufe ist “R”.
● Die Geschwindigkeit beträgt weniger als ca. 8 km/h.
● Die Geschwindigkeit des herannahenden Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
■ Bedingungen, unter denen die Ausparkhilfe ein Fahrzeug nicht erfasst
Die Ausparkhilfe (RCTA) ist nicht dafür ausgelegt, folgende Fahrzeuge und/oder
Objekte zu erfassen:
● Fahrzeuge, die sich direkt von hinten nähern
● Fahrzeuge, die aus einem Parkplatz neben Ihrem Fahrzeug zurücksetzen
● Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände*
● Kleinkrafträder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
● Fahrzeuge, die sich aus einem Parkplatz neben Ihrem Fahrzeug nähern*
*: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
● Fahrzeuge, die von den Sensoren aufgrund
von Hindernissen nicht erfasst werden kön-
nen
IO55PH089

5095-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren

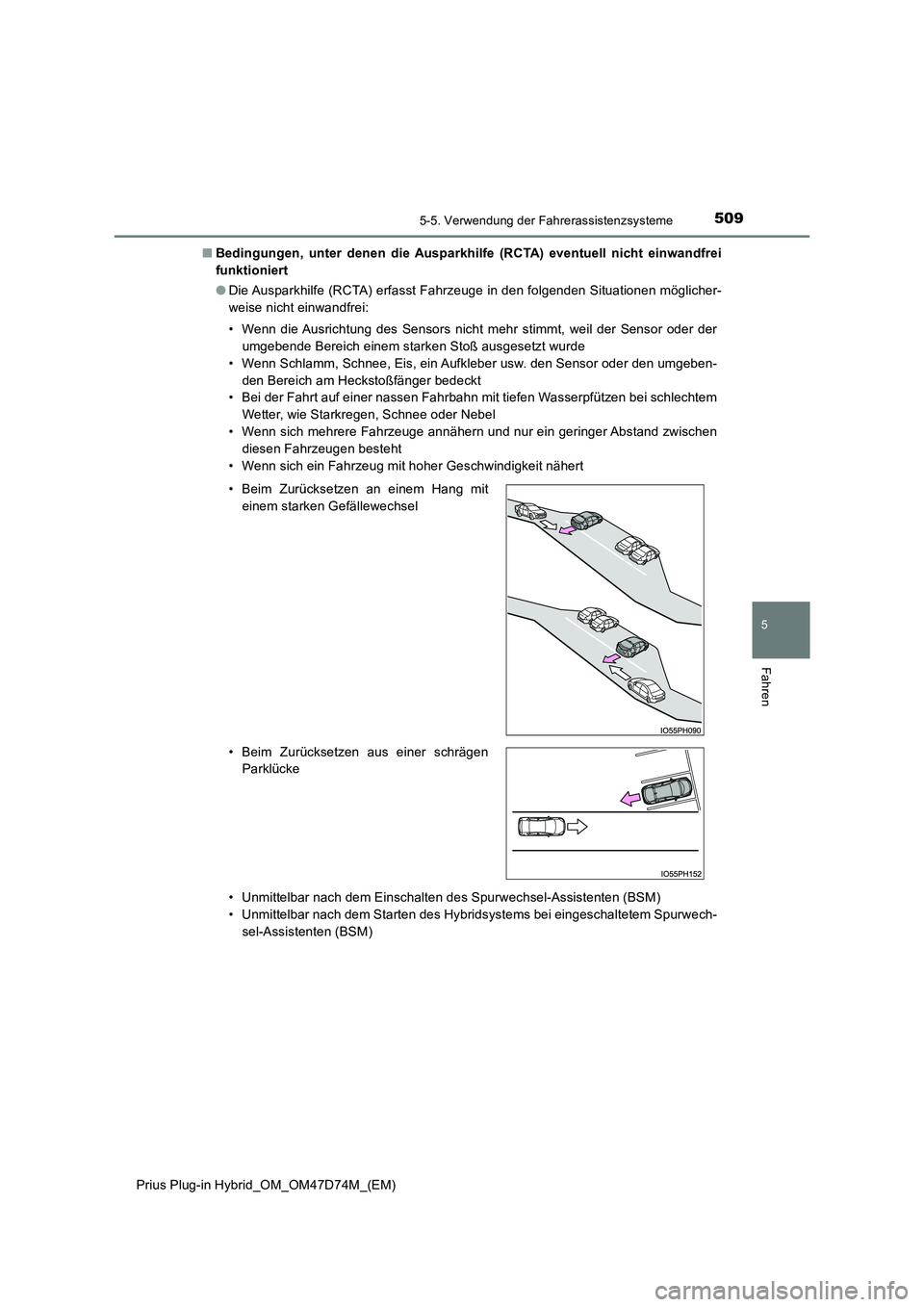

■Bedingungen, unter denen die Ausparkhilfe (RCTA) eventuell nicht einwandfrei
funktioniert
● Die Ausparkhilfe (RCTA) erfasst Fahrzeuge in den folgenden Situationen möglicher-
weise nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgeben-
den Bereich am Heckstoßfänger bedeckt
• Bei der Fahrt auf einer nassen Fahrbahn mit tiefen Wasserpfützen bei schlechtem
Wetter, wie Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abstand zwischen
diesen Fahrzeugen besteht
• Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
• Unmittelbar nach dem Einschalten des Spurwechsel-Assistenten (BSM)
• Unmittelbar nach dem Starten des Hybridsystems bei eingeschaltetem Spurwech-
sel-Assistenten (BSM)
• Beim Zurücksetzen an einem Hang mit
einem starken Gefällewechsel
• Beim Zurücksetzen aus einer schrägen
Parklücke

5105-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

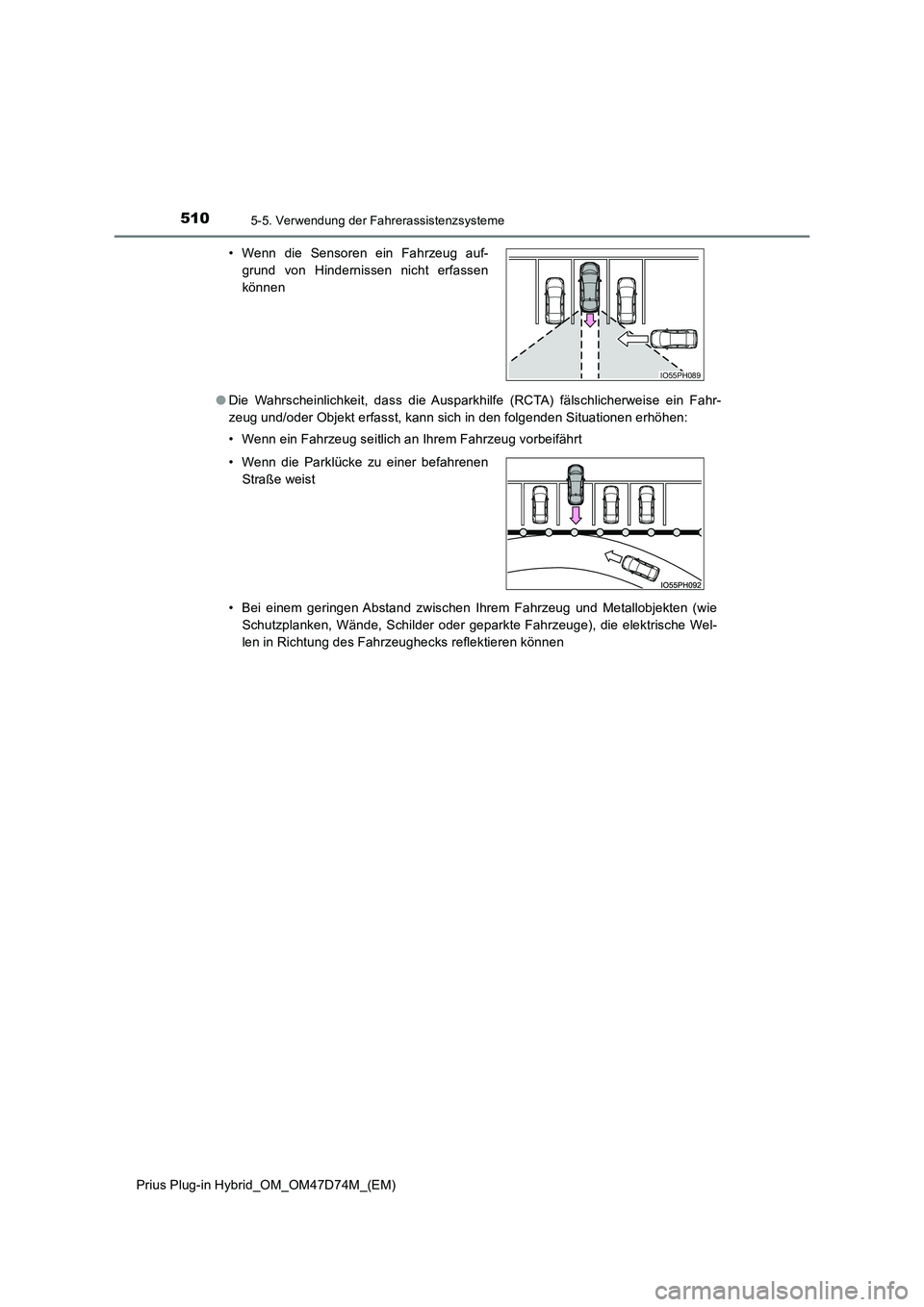

● Die Wahrscheinlichkeit, dass die Ausparkhilfe (RCTA) fälschlicherweise ein Fahr-
zeug und/oder Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
• Wenn ein Fahrzeug seitlich an Ihrem Fahrzeug vorbeifährt
• Bei einem geringen Abstand zwischen Ihrem Fahrzeug und Metallobjekten (wie
Schutzplanken, Wände, Schilder oder geparkte Fahrzeuge), die elektrische Wel-
len in Richtung des Fahrzeughecks reflektieren können
• Wenn die Sensoren ein Fahrzeug auf-
grund von Hindernissen nicht erfassen
können
• Wenn die Parklücke zu einer befahrenen
Straße weist
IO55PH089

5115-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren

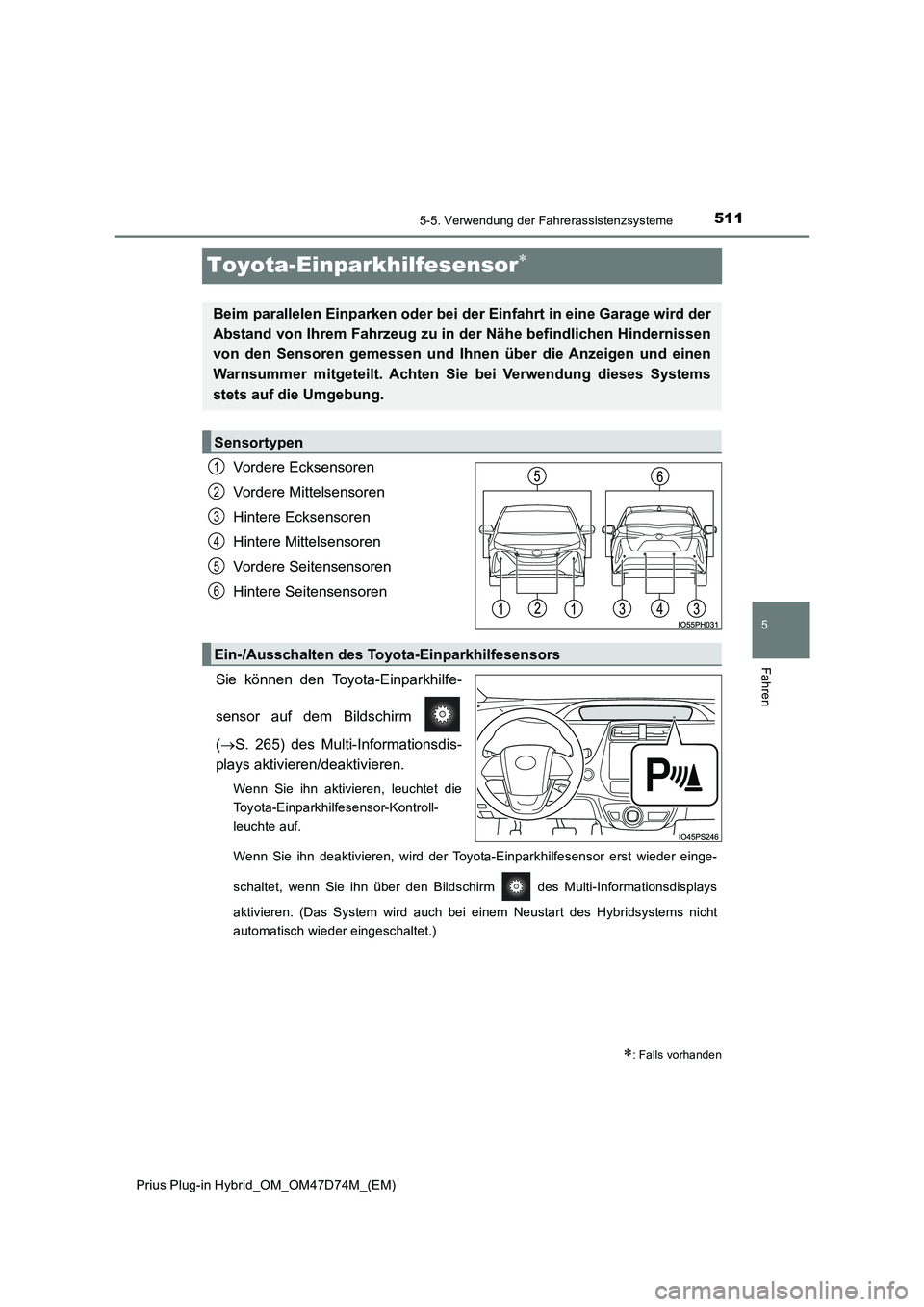

Toyota-Einparkhilfesensor
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Vordere Seitensensoren
Hintere Seitensensoren
Sie können den Toyota-Einparkhilfe-
sensor auf dem Bildschirm
( S. 265) des Multi-Informationsdis-
plays aktivieren/deaktivieren.
Wenn Sie ihn aktivieren, leuchtet die
Toyota-Einparkhilfesensor-Kontroll-
leuchte auf.
Wenn Sie ihn deaktivieren, wird der Toyota-Einparkhilfesensor erst wieder einge-
schaltet, wenn Sie ihn über den Bildschirm des Multi-Informationsdisplays
aktivieren. (Das System wird auch bei einem Neustart des Hybridsystems nicht
automatisch wieder eingeschaltet.)
: Falls vorhanden
Beim parallelen Einparken oder bei der Einfahrt in eine Garage wird der
Abstand von Ihrem Fahrzeug zu in der Nähe befindlichen Hindernissen
von den Sensoren gemessen und Ihnen über die Anzeigen und einen
Warnsummer mitgeteilt. Achten Sie bei Verwendung dieses Systems
stets auf die Umgebung.
Sensortypen
1
2
3
4
5
6
Ein-/Ausschalten des To yota-Einparkhilfesensors
