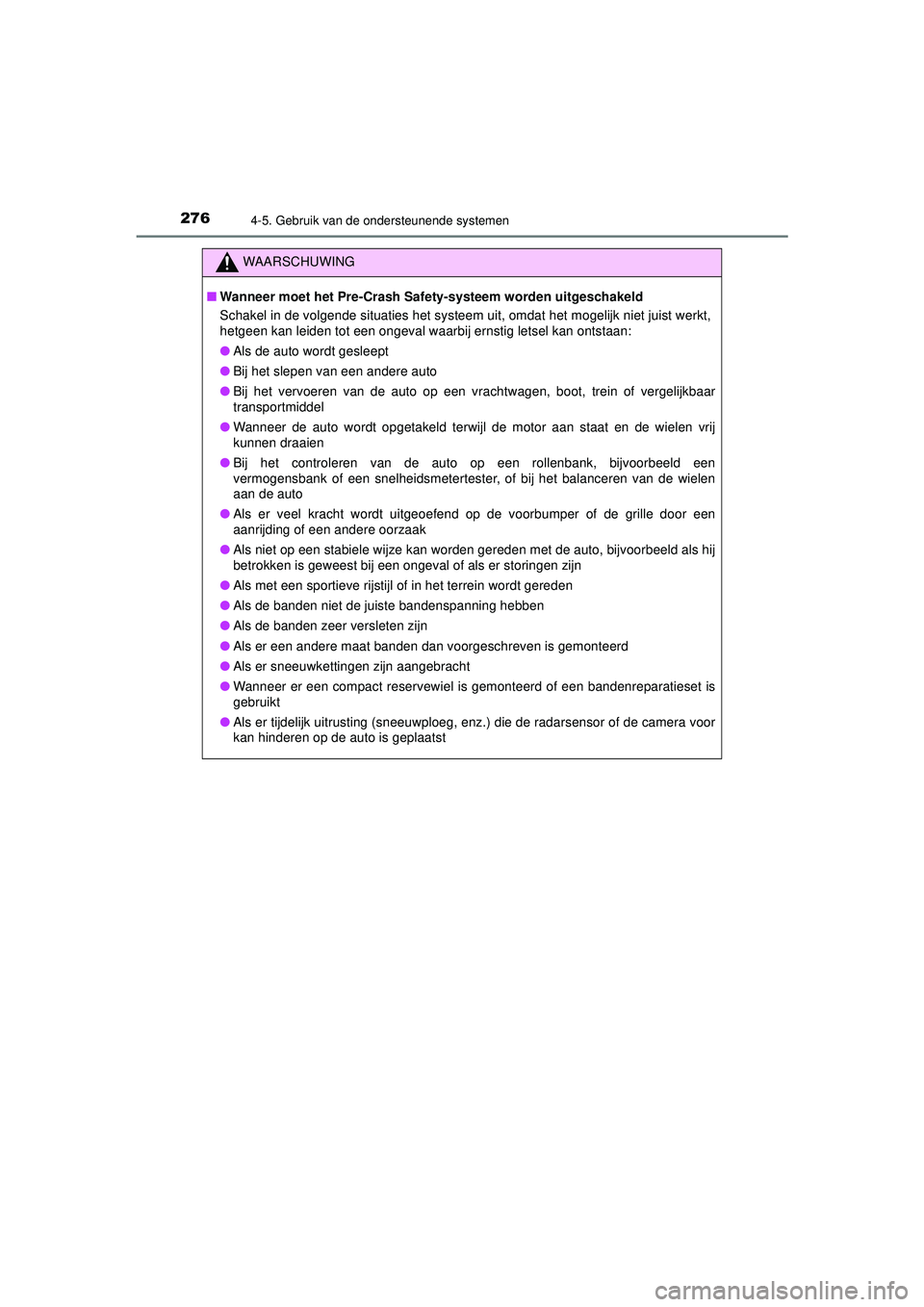

2764-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)
WAARSCHUWING
■Wanneer moet het Pre-Crash Safety-systeem worden uitgeschakeld
Schakel in de volgende situaties het systeem uit, omdat het mogelijk niet juist werkt,
hetgeen kan leiden tot een ongeval waarbij ernstig letsel kan ontstaan:
● Als de auto wordt gesleept
● Bij het slepen van een andere auto
● Bij het vervoeren van de auto op een vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
● Wanneer de auto wordt opgetakeld terwijl de motor aan staat en de wielen vrij
kunnen draaien
● Bij het controleren van de auto op een rollenbank, bijvoorbeeld een
vermogensbank of een snelheidsmetertester, of bij het balanceren van de wielen
aan de auto
● Als er veel kracht wordt uitgeoefend op de voorbumper of de grille door een
aanrijding of een andere oorzaak
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of als er storingen zijn
● Als met een sportieve rijstijl of in het terrein wordt gereden
● Als de banden niet de juiste bandenspanning hebben
● Als de banden zeer versleten zijn
● Als er een andere maat banden dan voorgeschreven is gemonteerd
● Als er sneeuwkettingen zijn aangebracht
● Wanneer er een compact reservewiel is gemonteerd of een bandenreparatieset is
gebruikt
● Als er tijdelijk uitrusting (sneeuwploeg, enz.) die de radarsensor of de camera voor
kan hinderen op de auto is geplaatst
HILUX_OM_OM0K513E_(EE).book Page 27 6 Wednesday, May 26, 2021 11:09 AM

2814-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)• Bij het rijden door stoom of rook
• Wanneer dicht bij een object wordt gereden dat radiogolven weerkaatst, zoals een
grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender, elektriciteits- centrale of andere locatie waar sterke radiogolven of elektromagnetische velden
aanwezig zijn
■Situaties waarin het systeem mogelijk niet goed werkt
● In sommige situaties, zoals onderstaande, wordt een object mogelijk niet gesigna-
leerd door de radarsensor en de camera voor, waardoor het systeem niet goed
werkt:
• Wanneer een signaleerbaar object uw auto nadert
• Wanneer uw auto of een signaleerbaar object een schommelende beweging
maakt
• Als een signaleerbaar object een abrupte beweging maakt (zoals een uitwijk- manoeuvre, plotseling versnellen of afremmen)
• Wanneer uw auto een signaleerbaar object snel nadert
• Wanneer een signaleerbaar object zich vlak bij bijvoorbeeld een muur, hek, vang-
rail, putdeksel, voertuig of stalen rijplaat bevindt
• Wanneer een signaleerbaar object zich onder een constructie bevindt
• Wanneer een signaleerbaar object gedeeltelijk verborgen is achter een object zoals een groot stuk bagage, een paraplu of een vangrail
• Wanneer zich meerdere signaleerbare objecten dicht bij elkaar bevinden
• Als de zon of ander licht rechtstreeks op een signaleerbaar object schijnt
• Wanneer een signaleerbaar object wit is en er extreem licht uitziet
• Wanneer een signaleerbaar object bijna dezelfde kleur heeft of even licht is als zijn omgeving
• Wanneer een signaleerbaar object uw auto afsnijdt of plotseling opduikt voor uw auto
• Als de voorzijde van uw auto wordt geraakt door water, sneeuw, stof, enz.
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van tegemoet-
komend verkeer, rechtstreeks in de camera voor schijnt
• Bij het naderen van de zijkant of voorkant van een voorligger • Bij het rijden door of onder objecten die in
contact kunnen komen met uw auto, zoals
hoog gras, boomtakken of een spandoek
• Wanneer een signaleerbaar object zich niet direct voor uw auto bevindt
HILUX_OM_OM0K513E_(EE).book Page 28 1 Wednesday, May 26, 2021 11:09 AM

2834-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camera voor blokkeert
• Er wordt met extreem hoge snelheden gereden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camera voor niet goed is uitgelijnd
● In sommige situaties, zoals de onderstaande, kan wellicht onvoldoende remkracht
worden gerealiseerd, waardoor he t systeem mogelijk niet goed werkt:
• Als de remmen niet op volle sterkte kunnen werken, bijvoorbeeld wanneer de onderdelen van het remsysteem extreem koud, extreem heet of nat zijn
• Als de auto niet goed wordt onderhouden (extreem versleten remdelen of banden,
onjuiste bandenspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde ondergrond
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( Blz. 359), worden ook het Pre-Crash Brake
Assist-systeem en de Pre-Cras h Brake-functie uitgeschakeld.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre-Collision
Brake System Unavailable” (VSC UIT. PCS-rem niet beschikbaar.) wordt weergege-
ven op het multi-informatiedisplay. • Als de voorzijde van de auto omhoog of
omlaag staat
HILUX_OM_OM0K513E_(EE).book Page 28 3 Wednesday, May 26, 2021 11:09 AM

2944-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)■
Waarschuwingsmelding
Als de volgende waarschuwingsmelding wordt weergegeven op het multi-
informatiedisplay en het controlelampje LDA geel brandt, volg dan de desbetreffende
storingzoekprocedure. Volg de instructies die op het scherm worden weergegeven als
er een andere waarschuwingsmelding wordt weergegeven.
●“LDA Malfunction Visit Your Dealer” (Storing in LDA. Ga naar uw dealer)
Het systeem werkt mogelijk niet goed. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
● “Lane Departure Alert Unavailable” ( Lane Departure Alert niet beschikbaar)
• Het systeem is tijdelijk uitgeschakeld als gevolg van een storing in een andere sensor dan de camera voor. Schakel het LDA-systeem uit, wacht een poosje en
schakel het LDA-systeem weer in.
• Het systeem is tijdelijk niet beschikbaar omdat de auto in korte tijd herhaaldelijk
de rijstrook of rijbaan
* heeft verlaten. Zet het contact UIT en vervolgens weer
AAN.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
● “LDA Unavailable at Current Speed” (LDA niet beschikbaar bij huidige snelheid)
De functie kan niet worden gebruikt als de rijsnelheid hoger is dan het
werkingsbereik van het LDA-systeem. Rijd langzamer.
■ Persoonlijke voorkeursinstellingen
Er kunnen instellingen van de functie worden gewijzigd. (Systemen met mogelijkheden
voor persoonlijke voorkeursinstellingen: Blz. 647)
HILUX_OM_OM0K513E_(EE).book Page 29 4 Wednesday, May 26, 2021 11:09 AM

2994-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)
In de volgende situaties waarschuwt het RSA-systeem de bestuurder.
●
Wanneer de rijsnelheid de drempelwaarde voor de snelheidswaarschuwing
van het weergegeven verkeersbord met de maximaal toegestane snelheid
overschrijdt, wordt het verkeersbord duidelijker zichtbaar gemaakt en klinkt
er een zoemer.
●Als het RSA-systeem een verkeersbord voor verboden in te rijden herkent
en signaleert dat de bestuurder het inrijverbod negeert op basis van de
kaartinformatie van het navigatiesys teem, knippert het verkeersbord voor
verboden in te rijden en klinkt er e en zoemer. (Auto's met navigatiesysteem)
●Als wordt gesignaleerd dat uw auto een ander voertuig inhaalt terwijl er een
verkeersbord voor een inhaalverbod wordt weergegeven op het multi-infor-
matiedisplay, gaat het verkeersbord knipperen en klinkt er een zoemer.
Afhankelijk van de situatie wordt de verkeerssituatie (richting en snelheid van
het verkeer en hoeveelheid verkeer) mogelijk niet goed gesignaleerd en
werkt de waarschuwingsfunctie mogelijk niet goed.
■Instellen
De instelling voor RSA van het multi-informatiedisplay is “On” (aan)
( Blz. 139)
■ Automatisch uitschakelen van weergave verkeersborden RSA
In de volgende situaties worden een of meer verkeersborden automatisch
uitgeschakeld.
● Er wordt over een bepaalde afstand geen verkeersbord herkend.
● De weg verandert als gevolg van een afslag naar links of rechts, enz.
■ Omstandigheden waaronder de functie mo gelijk niet goed werkt of niet goed
signaleert
In de volgende situaties werkt de RSA niet normaal en worden verkeersborden moge-
lijk niet herkend, worden onjuiste verkeersborden weergegeven, enz. Dit duidt echter
niet op een storing.
● De camera voor is niet goed uitgelijnd doordat de sensor, enz. is blootgesteld aan
hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de buurt van de camera voor.
● Onder barre weersomstandigheden, bijvoorbeel d bij zware regenval, mist, sneeuw of
zandstormen
● Licht van een tegenligger, de zon, enz. dringt de camera voor binnen.
● Het verkeersbord is vuil of vervaagd, staat scheef of is krom.
● Het elektronische verkeersbord heeft weinig contrast.
● Het verkeersbord gaat helemaal of gedeeltelijk verscholen achter boombladeren,
een paal, o.i.d.
● Het verkeersbord is alleen korte tijd zichtbaar voor de camera voor.
● De omgeving (bij afslaan, rijstrookwisseling, enz.) wordt onjuist beoordeeld.
Waarschuwingsfunctie
HILUX_OM_OM0K513E_(EE).book Page 29 9 Wednesday, May 26, 2021 11:09 AM

3024-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)
WAARSCHUWING
■Voor het gebruik van de Dynamic Radar Cruise Control
● Voor veilig rijden is alleen de bestuurder verantwoordelijk. Vertrouw niet alleen op
het systeem en rijd voorzichtig door altijd goed op de omgeving te letten.
● Het Dynamic Radar Cruise Control-systeem biedt ondersteuning bij het rijden om
de bestuurder te ontlasten. Er zijn echter grenzen aan de geboden ondersteuning.
Lees de hierna gegeven aanwijzingen aandachtig door. Vertrouw niet blindelings
op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste manier
signaleert:
Blz. 315
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet goed werkt: Blz. 316
● Stel de geschikte snelheid in op basis van de snelheidslimiet, de verkeers-
intensiteit, de wegcondities, de weersomstandigheden, enz. De bestuurder is
verantwoordelijk voor het controleren van de ingestelde snelheid.
● Zelfs als het systeem normaal werkt, kan de door het systeem gesignaleerde
status van de voorligger afwijken van de door de bestuurder waargenomen status.
Daarom moet de bestuurder altijd alert blijven, het gevaar van elke situatie
inschatten en veilig rijden. Volledig vertrouwen op het systeem of aannemen dat
het systeem de veiligheid garandeert tijdens het rijden kan leiden tot een ongeval
met ernstig letsel als gevolg.
● Schakel het Dynamic Radar Cruise Control-systeem uit met de toets ON-OFF als
het niet wordt gebruikt.
HILUX_OM_OM0K513E_(EE).book Page 30 2 Wednesday, May 26, 2021 11:09 AM

3044-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K513E_(EE)
WAARSCHUWING
■Situaties die niet geschikt zijn voor gebruik van de Dynamic Radar Cruise
Control
Gebruik de Dynamic Radar Cruise Control niet in de volgende situaties.
Als u dat wel doet, wordt de snelheid mogelijk niet goed geregeld, waardoor een
ongeval met ernstig letsel kan ontstaan.
● Op wegen met voetgangers, fietsers, enz.
● In druk verkeer
● Op wegen met scherpe bochten
● Op slingerende wegen
● Op wegen die door regen, ijs of sneeuw glad zijn
● Op steile afdalingen of bij afwisselend sterk dalende en sterk stijgende wegen
Bij het afdalen van een helling kan de rijsnelheid de geprogrammeerde snelheid
overschrijden.
● Op invoegstroken van autowegen en snelwegen
● Als de weersomstandigheden zo slecht zijn dat ze een juiste signalering door de
sensoren onmogelijk zouden kunnen maken (mist, sneeuw, zandstorm, zware
regenval, enz.)
● Als er regen, sneeuw, enz. op de voorzijde van de radar of de camera voor zit
● In verkeersomstandigheden waarbij herhaaldelijk accelereren en decelereren
noodzakelijk is
● Bij het rijden met een aanhangwagen (met trekhaak) of tijdens het slepen in een
noodgeval
● Als er vaak een naderin gswaarschuwing hoorbaar is
HILUX_OM_OM0K513E_(EE).book Page 30 4 Wednesday, May 26, 2021 11:09 AM

3054-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K513E_(EE)
In deze modus registreert een radar of er binnen ongeveer 100 meter voor u
een voertuig rijdt. Deze sensor wordt tevens gebruikt om de afstand tussen
uw auto en de voorligger te berekenen en een geschikte afstand tussen uw
auto en de voorligger te handhaven. De gewenste tussenafstand kan tevens
met de afstandsschakelaar worden ingesteld.
Bij het afdalen van een helling kan de tussenafstand korter worden.
Rijden in de afstandsregelmodus
HILUX_OM_OM0K513E_(EE).book Page 305 Wednesday, May 26, 2021 11:09 AM
