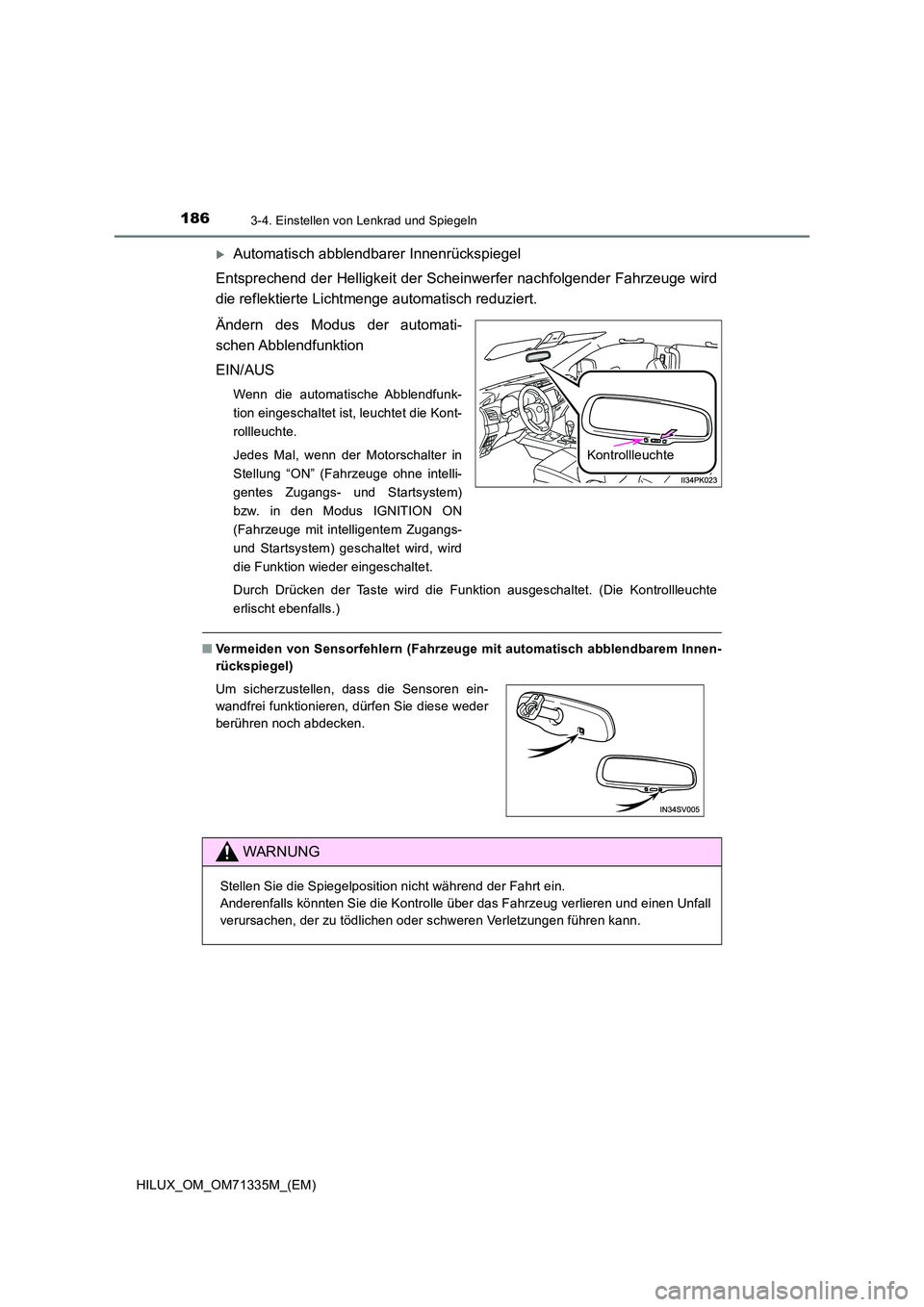

1863-4. Einstellen von Lenkrad und Spiegeln
HILUX_OM_OM71335M_(EM)
Automatisch abblendbarer Innenrückspiegel
Entsprechend der Helligkeit der Scheinwerfer nachfolgender Fahrzeuge wird
die reflektierte Lichtmenge automatisch reduziert.
Ändern des Modus der automati-
schen Abblendfunktion
EIN/AUS
Wenn die automatische Abblendfunk-
tion eingeschaltet ist, leuchtet die Kont-
rollleuchte.
Jedes Mal, wenn der Motorschalter in
Stellung “ON” (Fahrzeuge ohne intelli-
gentes Zugangs- und Startsystem)
bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs-
und Startsystem) geschaltet wird, wird
die Funktion wieder eingeschaltet.
Durch Drücken der Taste wird die Funktion ausgeschaltet. (Die Kontrollleuchte
erlischt ebenfalls.)
Q Vermeiden von Sensorfehlern (Fahrzeuge mit automatisch abblendbarem Innen-
rückspiegel)
Kontrollleuchte
Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen Sie diese weder
berühren noch abdecken.
WARNUNG
Stellen Sie die Spiegelposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.

195
4Fahren
HILUX_OM_OM71335M_(EM)4-1. Vor Fahrtantritt
Fahren des Fahrzeugs ............196
Fracht und Gepäck ..................209
Anhängerbetrieb
(ohne Anhängerkupplung).....210
Anhängerbetrieb
(mit Anhängerkupplung) ........211
4-2. Fahrvorgänge
Motorschalter (Zündschalter)
(Fahrzeuge ohne
intelligentes Zugangs- und
Startsystem) ..........................224
Motorschalter (Zündschalter)
(Fahrzeuge mit
intelligentem Zugangs- und
Startsystem) ..........................227
Automatikgetriebe....................235
Schaltgetriebe..........................243
Blinkerhebel .............................249
Feststellbremse .......................2504-3. Betätigen von Beleuchtung
und Scheibenwischern
Scheinwerferschalter............... 251
Schalter für die
Nebelleuchten ....................... 258
Frontscheibenwischer und
-waschanlage........................ 261
4-4. Tanken
Öffnen des Tankdeckels ......... 265
4-5. Verwenden der
Fahrerassistenzsysteme
Toyota Safety Sense ............... 270
PCS (Pre-Collision System) .... 277
LDA (Spurwechselwarnung
mit Spurassistent) ................. 288
RSA
(Verkehrszeichenerkennung).... 300
Dynamische Radar-
Geschwindigkeitsregelung .... 306
Geschwindigkeitsregelung ...... 322
Toyota-Einparkhilfesensor ...... 326
Allradantrieb ............................ 336
Hinterachs-
differenzialsperre .................. 348
Stopp-Start-System ................. 353
Fahrerassistenzsysteme ......... 364
System zur elektronischen
Bergabfahrkontrolle .............. 373
AUTO LSD .............................. 377
DPF-System
(Dieselpartikelfilter-System) ... 379
4-6. Fahrhinweise
Hinweise für den
Winterbetrieb ........................ 384

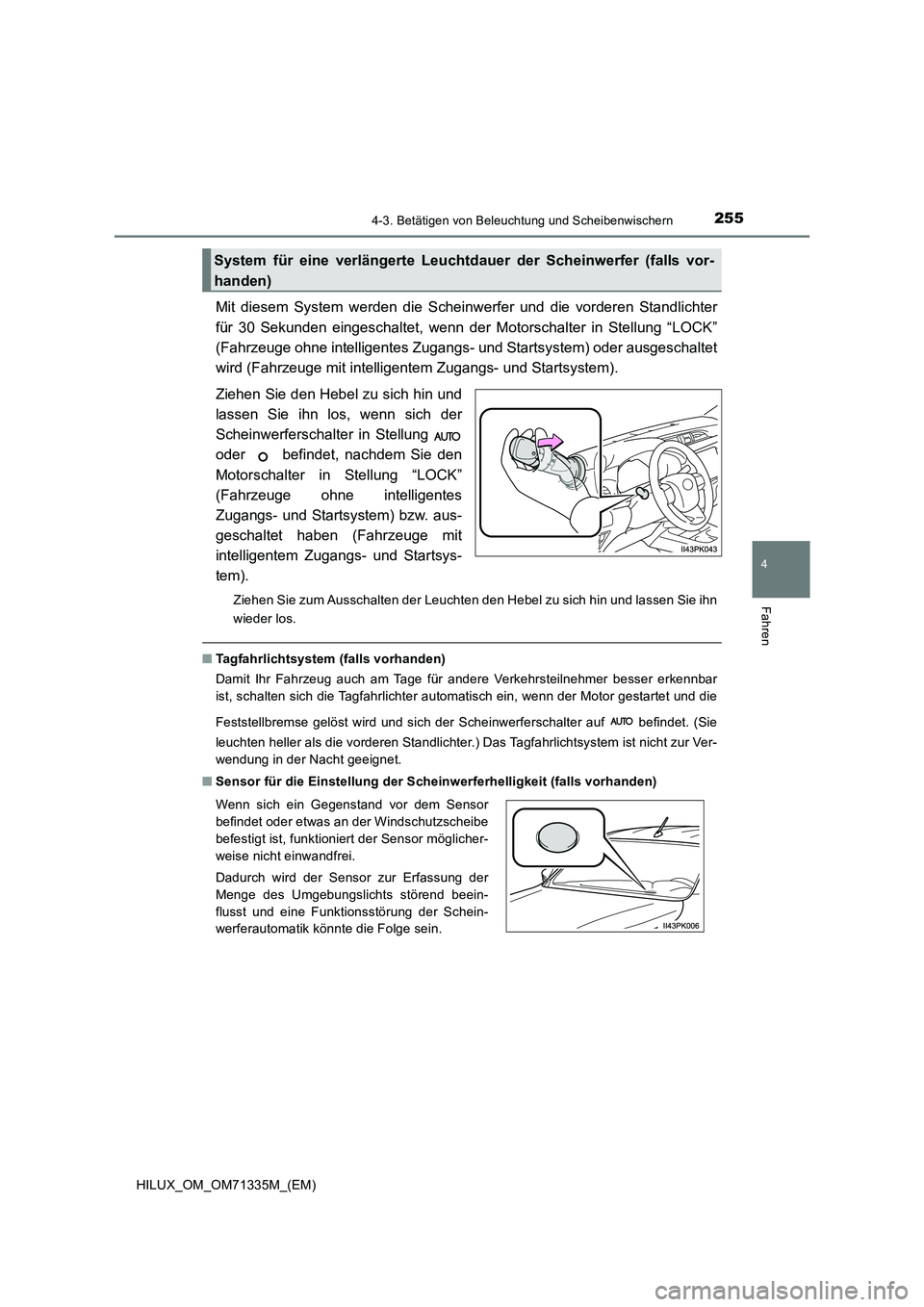

2554-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
HILUX_OM_OM71335M_(EM)
Mit diesem System werden die Scheinwerfer und die vorderen Standlichter
für 30 Sekunden eingeschaltet, wenn der Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) oder ausgeschaltet
wird (Fahrzeuge mit intelligentem Zugangs- und Startsystem).
Ziehen Sie den Hebel zu sich hin und
lassen Sie ihn los, wenn sich der
Scheinwerferschalter in Stellung
oder befindet, nachdem Sie den
Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. aus-
geschaltet haben (Fahrzeuge mit
intelligentem Zugangs- und Startsys-
tem).
Ziehen Sie zum Ausschalten der Leuchten den Hebel zu sich hin und lassen Sie ihn
wieder los.
Q Tagfahrlichtsystem (falls vorhanden)
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar
ist, schalten sich die Tagfahrlichter automatisch ein, wenn der Motor gestartet und die
Feststellbremse gelöst wird und sich der Scheinwerferschalter auf befindet. (Sie
leuchten heller als die vorderen Standlichter.) Das Tagfahrlichtsystem ist nicht zur Ver-
wendung in der Nacht geeignet.
Q Sensor für die Einstellung der Scheinwerferhelligkeit (falls vorhanden)
System für eine verlängerte Leuchtdauer der Scheinwerfer (falls vor-
handen)
Wenn sich ein Gegenstand vor dem Sensor
befindet oder etwas an der Windschutzscheibe
befestigt ist, funktioniert der Sensor möglicher-
weise nicht einwandfrei.
Dadurch wird der Sensor zur Erfassung der
Menge des Umgebungslichts störend beein-
flusst und eine Funktionsstörung der Schein-
werferautomatik könnte die Folge sein.

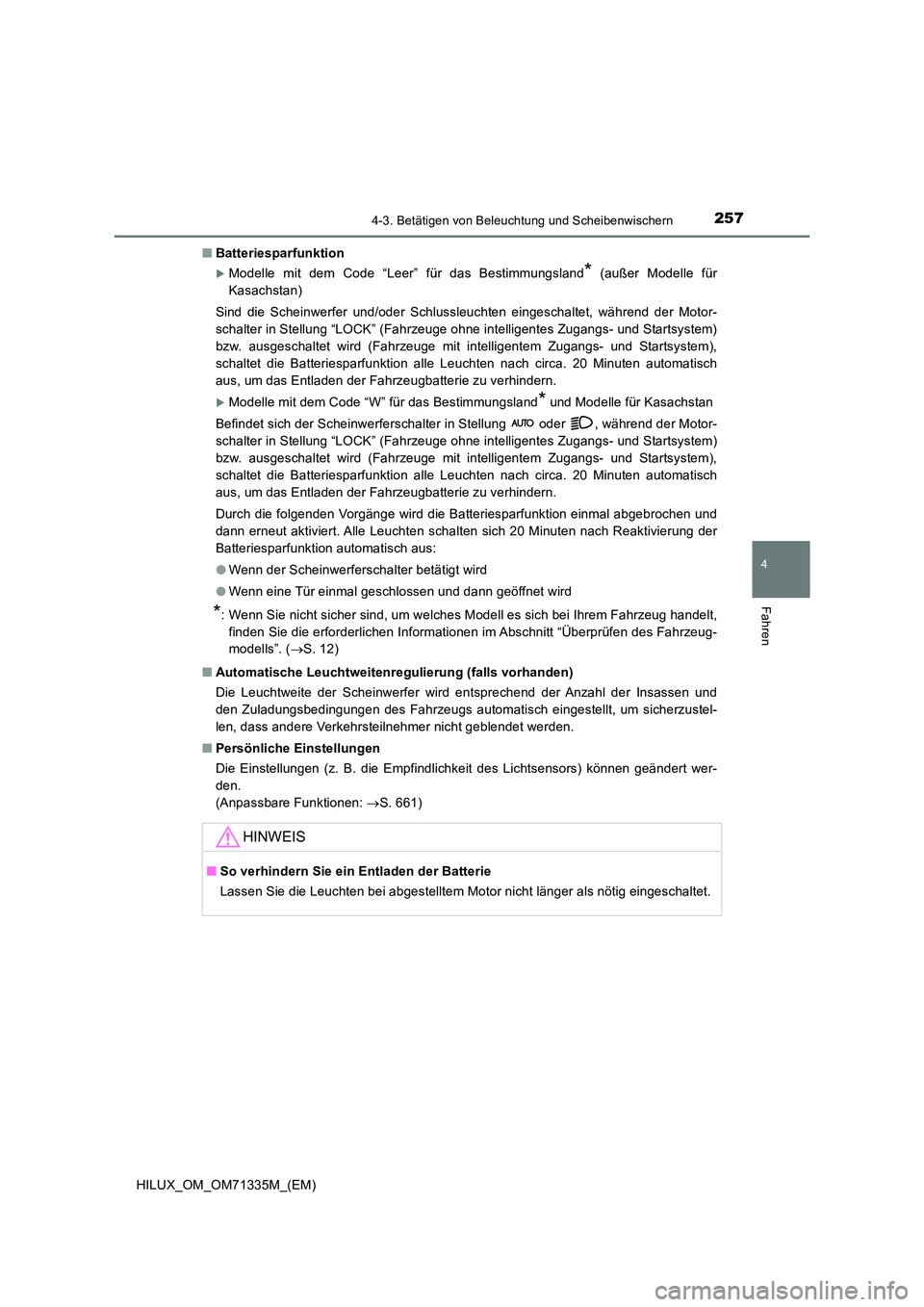

2574-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
HILUX_OM_OM71335M_(EM)
Q Batteriesparfunktion
Modelle mit dem Code “Leer” für das Bestimmungsland* (außer Modelle für
Kasachstan)
Sind die Scheinwerfer und/oder Schlussleuchten eingeschaltet, während der Motor-
schalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. ausgeschaltet wird (Fahrzeuge mit intelligentem Zugangs- und Startsystem),
schaltet die Batteriesparfunktion alle Leuchten nach circa. 20 Minuten automatisch
aus, um das Entladen der Fahrzeugbatterie zu verhindern.
Modelle mit dem Code “W” für das Bestimmungsland* und Modelle für Kasachstan
Befindet sich der Scheinwerferschalter in Stellung oder , während der Motor-
schalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. ausgeschaltet wird (Fahrzeuge mit intelligentem Zugangs- und Startsystem),
schaltet die Batteriesparfunktion alle Leuchten nach circa. 20 Minuten automatisch
aus, um das Entladen der Fahrzeugbatterie zu verhindern.
Durch die folgenden Vorgänge wird die Batteriesparfunktion einmal abgebrochen und
dann erneut aktiviert. Alle Leuchten schalten sich 20 Minuten nach Reaktivierung der
Batteriesparfunktion automatisch aus:
O Wenn der Scheinwerferschalter betätigt wird
O Wenn eine Tür einmal geschlossen und dann geöffnet wird
*: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. ( S. 12)
Q Automatische Leuchtweitenregulierung (falls vorhanden)
Die Leuchtweite der Scheinwerfer wird entsprechend der Anzahl der Insassen und
den Zuladungsbedingungen des Fahrzeugs automatisch eingestellt, um sicherzustel-
len, dass andere Verkehrsteilnehmer nicht geblendet werden.
Q Persönliche Einstellungen
Die Einstellungen (z. B. die Empfindlichkeit des Lichtsensors) können geändert wer-
den.
(Anpassbare Funktionen: S. 661)
HINWEIS
QSo verhindern Sie ein Entladen der Batterie
Lassen Sie die Leuchten bei abgestelltem Motor nicht länger als nötig eingeschaltet.

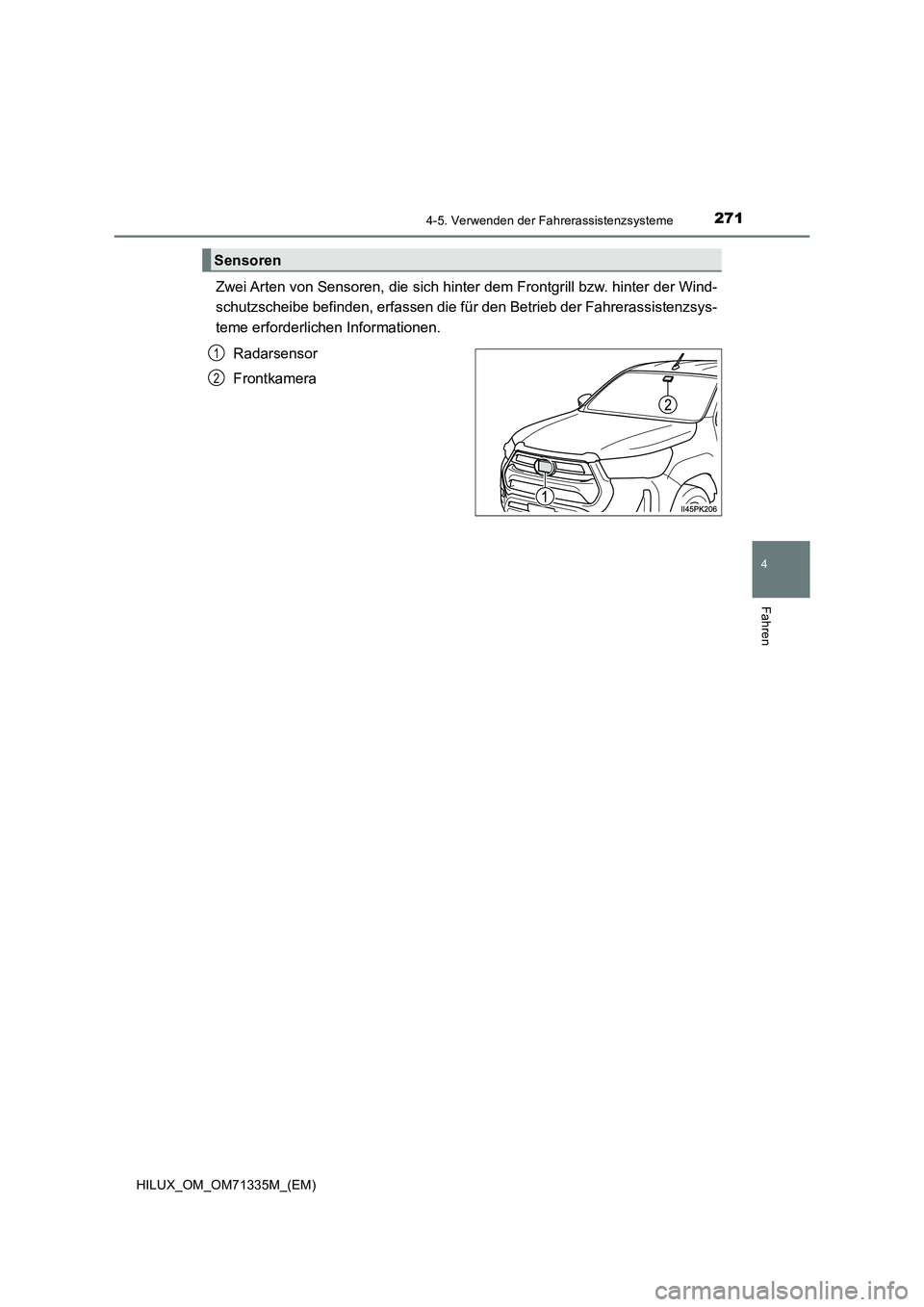

2714-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71335M_(EM)
Zwei Arten von Sensoren, die sich hinter dem Frontgrill bzw. hinter der Wind-
schutzscheibe befinden, erfassen die für den Betrieb der Fahrerassistenzsys-
teme erforderlichen Informationen.
Radarsensor
Frontkamera
Sensoren
1
2

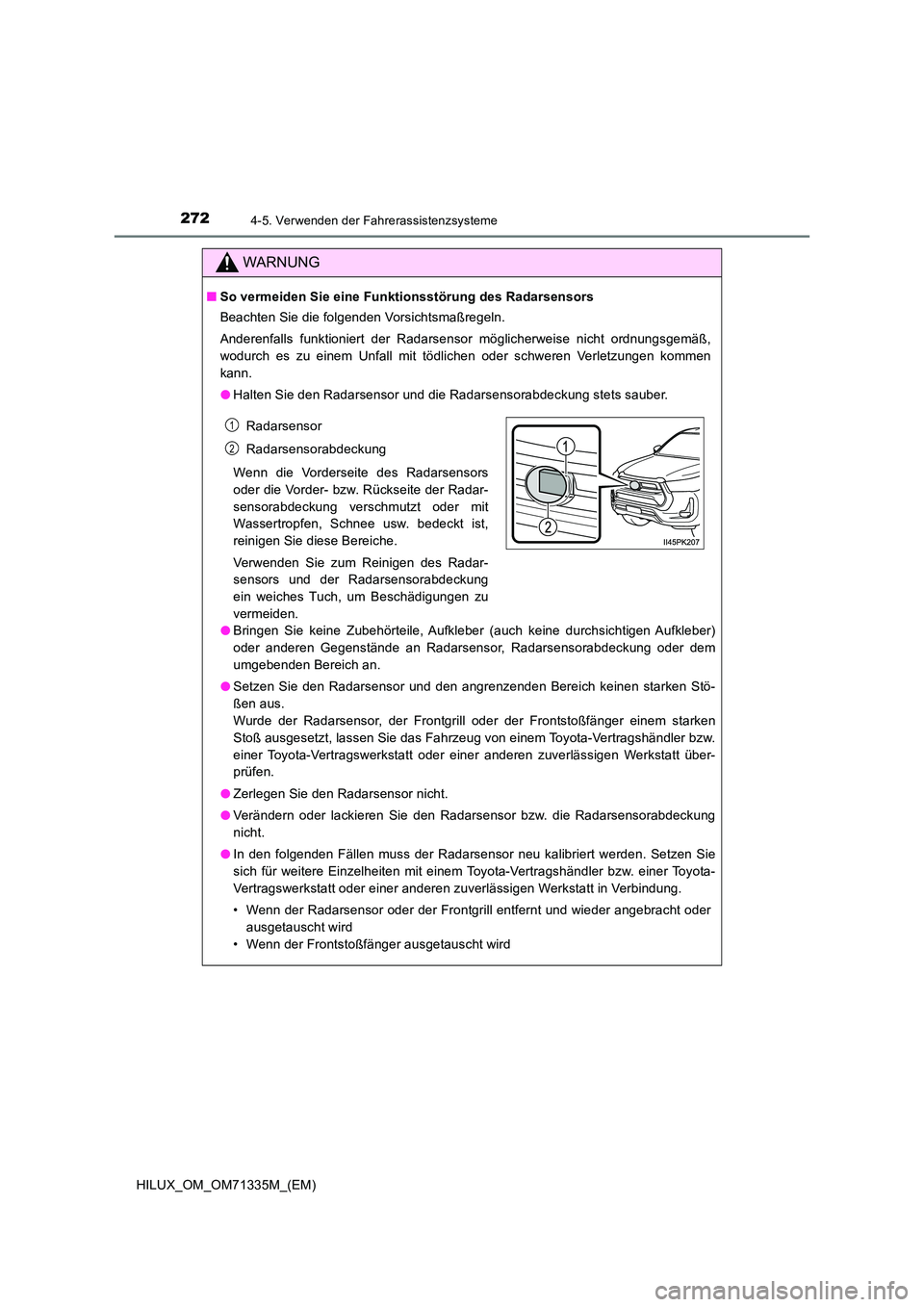

2724-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71335M_(EM)
WARNUNG
QSo vermeiden Sie eine Funktionsstörung des Radarsensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls funktioniert der Radarsensor möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
O Halten Sie den Radarsensor und die Radarsensorabdeckung stets sauber.
O Bringen Sie keine Zubehörteile, Aufkleber (auch keine durchsichtigen Aufkleber)
oder anderen Gegenstände an Radarsensor, Radarsensorabdeckung oder dem
umgebenden Bereich an.
O Setzen Sie den Radarsensor und den angrenzenden Bereich keinen starken Stö-
ßen aus.
Wurde der Radarsensor, der Frontgrill oder der Frontstoßfänger einem starken
Stoß ausgesetzt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-
prüfen.
O Zerlegen Sie den Radarsensor nicht.
O Verändern oder lackieren Sie den Radarsensor bzw. die Radarsensorabdeckung
nicht.
O In den folgenden Fällen muss der Radarsensor neu kalibriert werden. Setzen Sie
sich für weitere Einzelheiten mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
• Wenn der Radarsensor oder der Frontgrill entfernt und wieder angebracht oder
ausgetauscht wird
• Wenn der Frontstoßfänger ausgetauscht wird
Radarsensor
Radarsensorabdeckung
Wenn die Vorderseite des Radarsensors
oder die Vorder- bzw. Rückseite der Radar-
sensorabdeckung verschmutzt oder mit
Wassertropfen, Schnee usw. bedeckt ist,
reinigen Sie diese Bereiche.
Verwenden Sie zum Reinigen des Radar-
sensors und der Radarsensorabdeckung
ein weiches Tuch, um Beschädigungen zu
vermeiden.
1
2

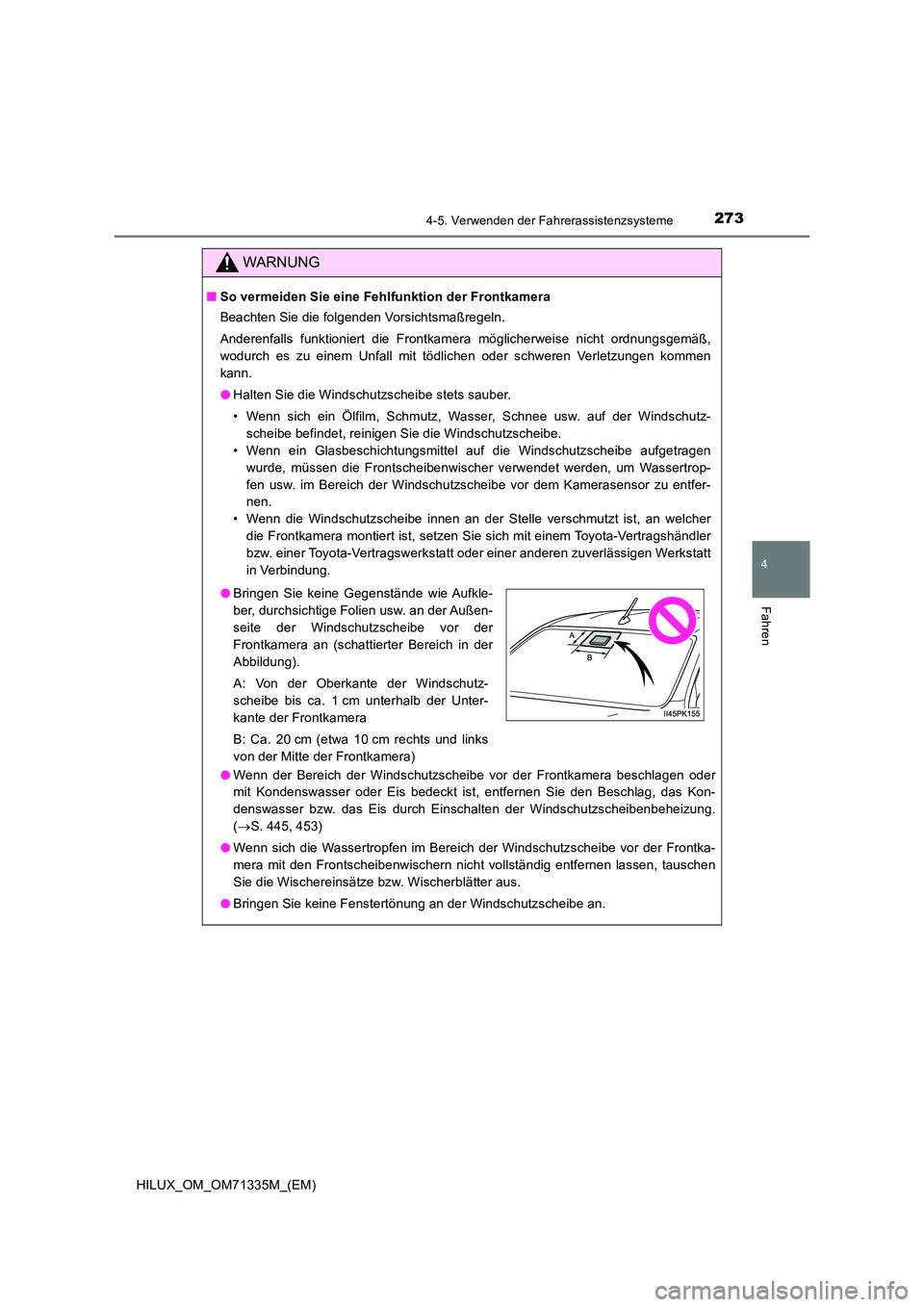

2734-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71335M_(EM)
WARNUNG
QSo vermeiden Sie eine Fehlfunktion der Frontkamera
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls funktioniert die Frontkamera möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
O Halten Sie die Windschutzscheibe stets sauber.
• Wenn sich ein Ölfilm, Schmutz, Wasser, Schnee usw. auf der Windschutz-
scheibe befindet, reinigen Sie die Windschutzscheibe.
• Wenn ein Glasbeschichtungsmittel auf die Windschutzscheibe aufgetragen
wurde, müssen die Frontscheibenwischer verwendet werden, um Wassertrop-
fen usw. im Bereich der Windschutzscheibe vor dem Kamerasensor zu entfer-
nen.
• Wenn die Windschutzscheibe innen an der Stelle verschmutzt ist, an welcher
die Frontkamera montiert ist, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
in Verbindung.
O Wenn der Bereich der Windschutzscheibe vor der Frontkamera beschlagen oder
mit Kondenswasser oder Eis bedeckt ist, entfernen Sie den Beschlag, das Kon-
denswasser bzw. das Eis durch Einschalten der Windschutzscheibenbeheizung.
( S. 445, 453)
O Wenn sich die Wassertropfen im Bereich der Windschutzscheibe vor der Frontka-
mera mit den Frontscheibenwischern nicht vollständig entfernen lassen, tauschen
Sie die Wischereinsätze bzw. Wischerblätter aus.
O Bringen Sie keine Fenstertönung an der Windschutzscheibe an.
OBringen Sie keine Gegenstände wie Aufkle-
ber, durchsichtige Folien usw. an der Außen-
seite der Windschutzscheibe vor der
Frontkamera an (schattierter Bereich in der
Abbildung).
A: Von der Oberkante der Windschutz-
scheibe bis ca. 1 cm unterhalb der Unter-
kante der Frontkamera
B: Ca. 20 cm (etwa 10 cm rechts und links
von der Mitte der Frontkamera)

2754-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71335M_(EM)
QWenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
Ein System ist möglicherweise vorübergehend nicht verfügbar oder es liegt eventuell
eine Funktionsstörung des Systems vor.
OErgreifen Sie in den folgenden Situationen die in der Tabelle angegebenen Maßnah-
men. Wenn normale Betriebsbedingungen erfasst werden, erlischt die Meldung und
das System ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
SituationMaßnahmen
Wenn der Bereich rund um eine
Kamera mit Schmutz, Feuchtigkeit
(Beschlag, Kondenswasser, Eis
usw.) oder anderen Fremdkörpern
bedeckt istBefreien Sie die Scheibe mithilfe der Schei-
benwischer und der A/C-Funktion von dem
Schmutz und den anderen anhaftenden
Fremdkörpern. (S. 445, 453)
Wenn die Temperatur rund um die
Frontkamera außerhalb des
Betriebstemperaturbereichs liegt,
wie etwa wenn sich das Fahrzeug
in der Sonne oder in einer extrem
kalten Umgebung befindet
Wenn die Frontkamera heiß ist, wie etwa
wenn das Fahrzeug zuvor in der Sonne
geparkt war, verwenden Sie die Klimaanlage,
um die Temperatur rund um die Frontkamera
zu senken.
Falls ein Sonnenschutz verwendet wurde,
während das Fahrzeug geparkt war, kann
die Temperatur der Frontkamera je nach Art
des Sonnenschutzes durch das von der
Oberfläche des Sonnenschutzes reflektierte
Sonnenlicht übermäßig stark angestiegen
sein.
Wenn die Frontkamera kalt ist, wie etwa wenn
das Fahrzeug zuvor in einer extrem kalten
Umgebung geparkt war, verwenden Sie die
Klimaanlage, um die Temperatur rund um die
Frontkamera zu erhöhen.
Der Bereich vor der Frontkamera
ist verdeckt, z. B. durch die geöff-
nete Motorhaube oder einen Auf-
kleber auf der Windschutzscheibe
im Bereich vor der Frontkamera.
Sorgen Sie dafür, dass der Sensor nicht mehr
verdeckt wird, indem Sie die Motorhaube
schließen, den Aufkleber entfernen usw.
Wenn “PCS nicht verfügbar” ange-
zeigt wird.Prüfen Sie, ob Fremdkörper am Radarsensor
bzw. an der Radarsensorabdeckung anhaften,
und entfernen Sie sie gegebenenfalls.
