1352. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71335M_(EM)

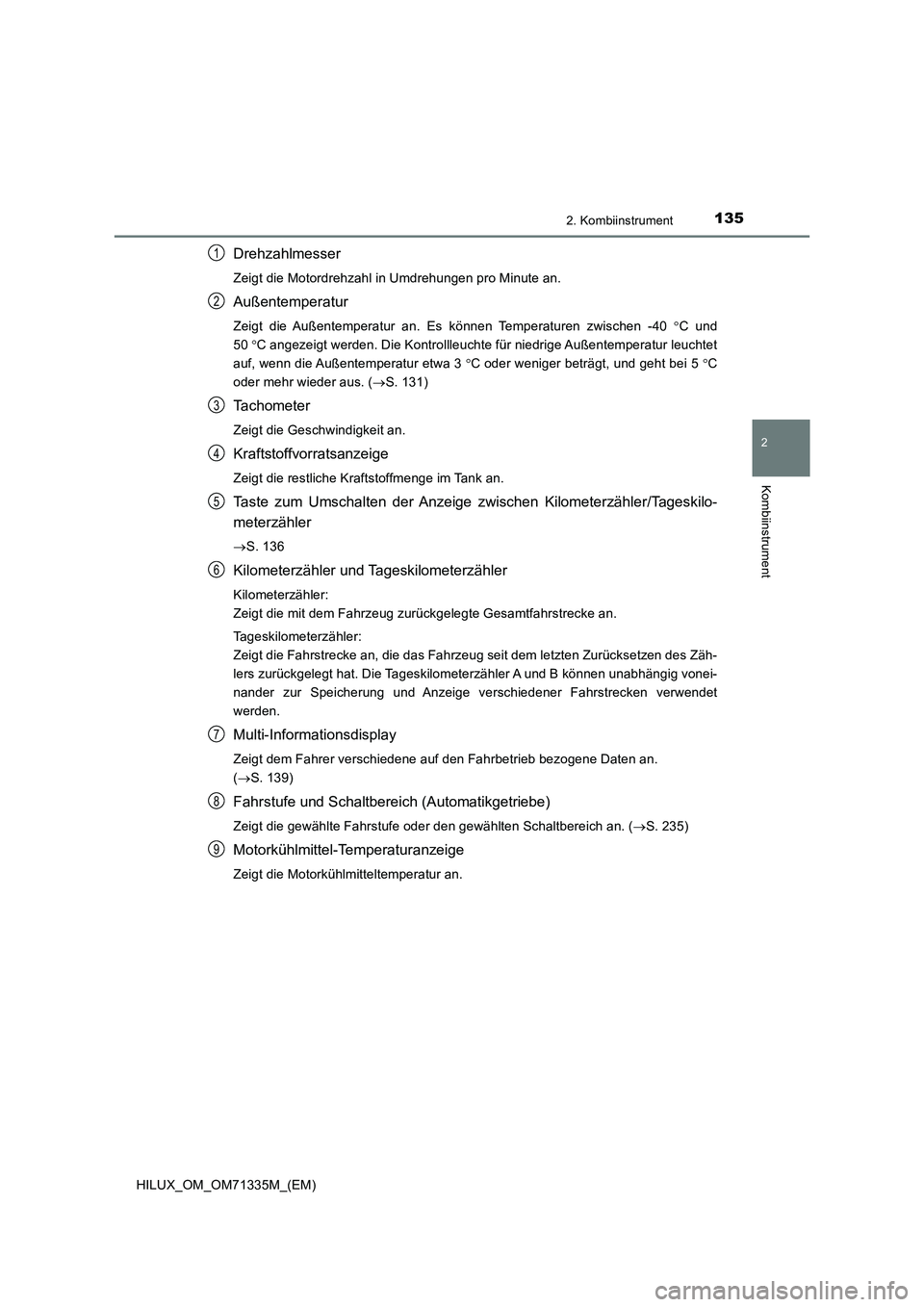

Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Außentemperatur
Zeigt die Außentemperatur an. Es können Temperaturen zwischen -40 C und
50C angezeigt werden. Die Kontrollleuchte für niedrige Außentemperatur leuchtet
auf, wenn die Außentemperatur etwa 3 C oder weniger beträgt, und geht bei 5 C
oder mehr wieder aus. (S. 131)
Tachometer
Zeigt die Geschwindigkeit an.
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an.
Taste zum Umschalten der Anzeige zwischen Kilometerzähler/Tageskilo-
meterzähler
S. 136
Kilometerzähler und Tageskilometerzähler
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an.
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zäh-
lers zurückgelegt hat. Die Tageskilometerzähler A und B können unabhängig vonei-
nander zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet
werden.
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an.
(S. 139)
Fahrstufe und Schaltbereich (Automatikgetriebe)
Zeigt die gewählte Fahrstufe oder den gewählten Schaltbereich an. (S. 235)
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an.
1
2
3
4
5
6
7
8
9

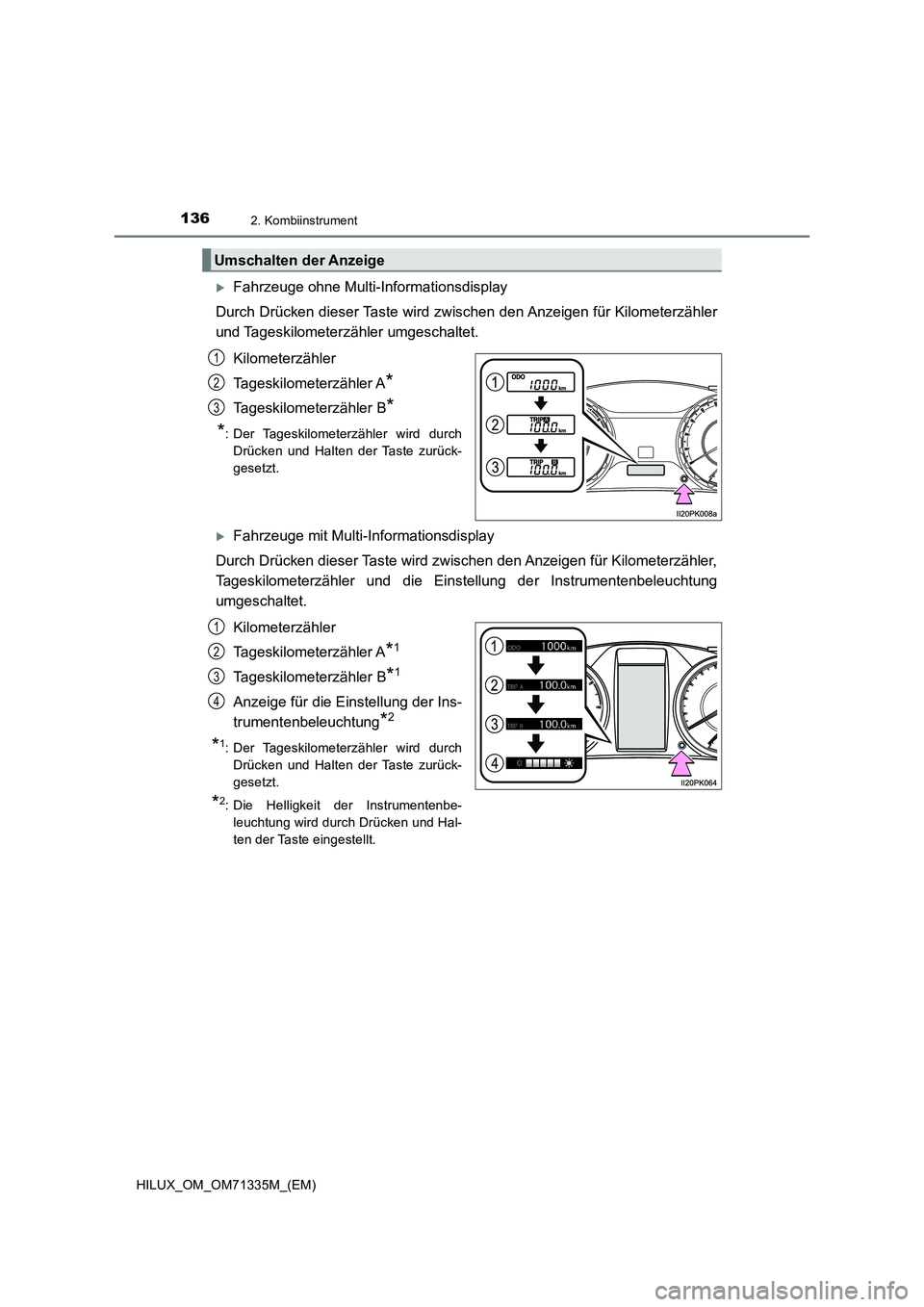

1362. Kombiinstrument
HILUX_OM_OM71335M_(EM)
Fahrzeuge ohne Multi-Informationsdisplay
Durch Drücken dieser Taste wird zwischen den Anzeigen für Kilometerzähler
und Tageskilometerzähler umgeschaltet.
Kilometerzähler
Tageskilometerzähler A
*
Tageskilometerzähler B*
*
: Der Tageskilometerzähler wird durch
Drücken und Halten der Taste zurück-
gesetzt.
Fahrzeuge mit Multi-Informationsdisplay
Durch Drücken dieser Taste wird zwischen den Anzeigen für Kilometerzähler,
Tageskilometerzähler und die Einstellung der Instrumentenbeleuchtung
umgeschaltet.
Kilometerzähler
Tageskilometerzähler A
*1
Tageskilometerzähler B*1
Anzeige für die Einstellung der Ins-
trumentenbeleuchtung
*2
*1: Der Tageskilometerzähler wird durch
Drücken und Halten der Taste zurück-
gesetzt.
*2: Die Helligkeit der Instrumentenbe-
leuchtung wird durch Drücken und Hal-
ten der Taste eingestellt.
Umschalten der Anzeige
1
2
3
1
2
3
4

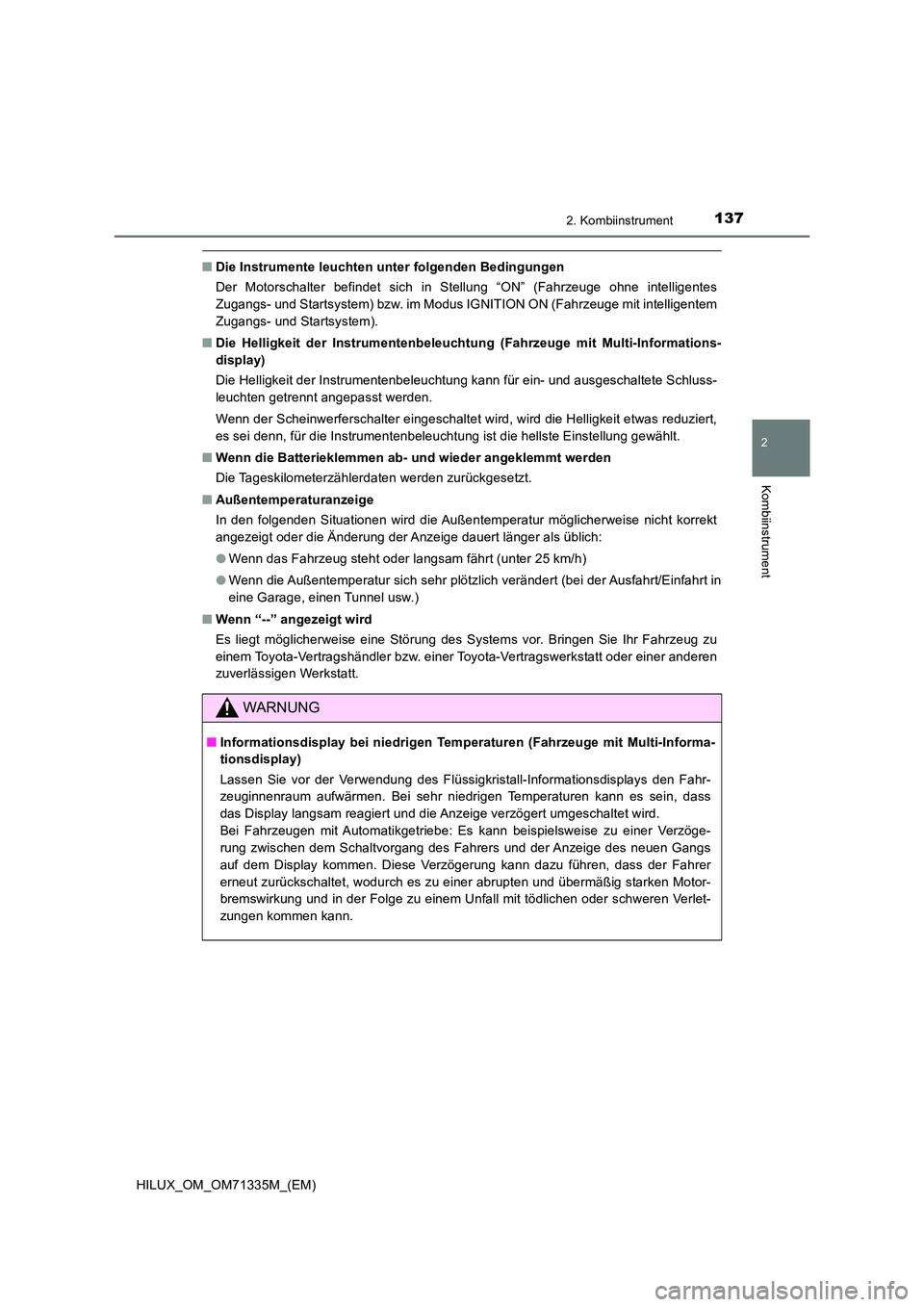

1372. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71335M_(EM)
QDie Instrumente leuchten unter folgenden Bedingungen
Der Motorschalter befindet sich in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem
Zugangs- und Startsystem).
Q Die Helligkeit der Instrumentenbeleuchtung (Fahrzeuge mit Multi-Informations-
display)
Die Helligkeit der Instrumentenbeleuchtung kann für ein- und ausgeschaltete Schluss-
leuchten getrennt angepasst werden.
Wenn der Scheinwerferschalter eingeschaltet wird, wird die Helligkeit etwas reduziert,
es sei denn, für die Instrumentenbeleuchtung ist die hellste Einstellung gewählt.
Q Wenn die Batterieklemmen ab- und wieder angeklemmt werden
Die Tageskilometerzählerdaten werden zurückgesetzt.
Q Außentemperaturanzeige
In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich:
O Wenn das Fahrzeug steht oder langsam fährt (unter 25 km/h)
O Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Einfahrt in
eine Garage, einen Tunnel usw.)
Q Wenn “--” angezeigt wird
Es liegt möglicherweise eine Störung des Systems vor. Bringen Sie Ihr Fahrzeug zu
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt.
WARNUNG
Q Informationsdisplay bei niedrigen Temperaturen (Fahrzeuge mit Multi-Informa-
tionsdisplay)
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Display langsam reagiert und die Anzeige verzögert umgeschaltet wird.
Bei Fahrzeugen mit Automatikgetriebe: Es kann beispielsweise zu einer Verzöge-
rung zwischen dem Schaltvorgang des Fahrers und der Anzeige des neuen Gangs
auf dem Display kommen. Diese Verzögerung kann dazu führen, dass der Fahrer
erneut zurückschaltet, wodurch es zu einer abrupten und übermäßig starken Motor-
bremswirkung und in der Folge zu einem Unfall mit tödlichen oder schweren Verlet-
zungen kommen kann.

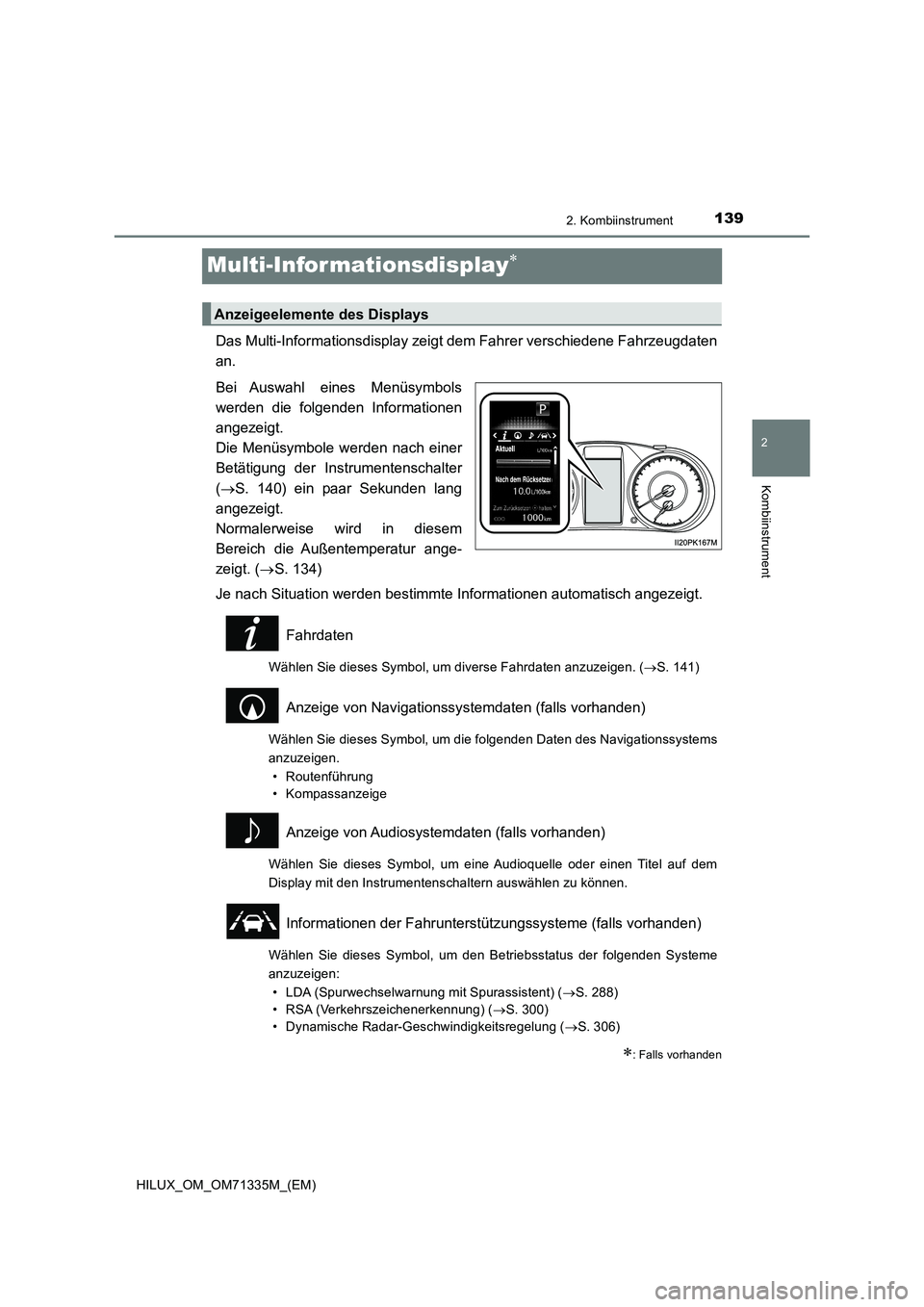

139
2
2. Kombiinstrument
Kombiinstrument
HILUX_OM_OM71335M_(EM)
Multi-Infor mationsdisplay
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugdaten
an.
Bei Auswahl eines Menüsymbols
werden die folgenden Informationen
angezeigt.
Die Menüsymbole werden nach einer
Betätigung der Instrumentenschalter
(S. 140) ein paar Sekunden lang
angezeigt.
Normalerweise wird in diesem
Bereich die Außentemperatur ange-
zeigt. (S. 134)
Je nach Situation werden bestimmte Informationen automatisch angezeigt.
Fahrdaten
Wählen Sie dieses Symbol, um diverse Fahrdaten anzuzeigen. (S. 141)
Anzeige von Navigationssystemdaten (falls vorhanden)
Wählen Sie dieses Symbol, um die folgenden Daten des Navigationssystems
anzuzeigen.
• Routenführung
• Kompassanzeige
Anzeige von Audiosystemdaten (falls vorhanden)
Wählen Sie dieses Symbol, um eine Audioquelle oder einen Titel auf dem
Display mit den Instrumentenschaltern auswählen zu können.
Informationen der Fahrunterstützungssysteme (falls vorhanden)
Wählen Sie dieses Symbol, um den Betriebsstatus der folgenden Systeme
anzuzeigen:
• LDA (Spurwechselwarnung mit Spurassistent) (S. 288)
• RSA (Verkehrszeichenerkennung) (S. 300)
• Dynamische Radar-Geschwindigkeitsregelung (S. 306)
: Falls vorhanden
Anzeigeelemente des Displays

1402. Kombiinstrument
HILUX_OM_OM71335M_(EM)
Warnmeldungsanzeige
Wählen Sie dieses Symbol, um die Warnmeldungen und Maßnahmen bei
Funktionsstörungen anzuzeigen. (S. 589)
Einstellungsanzeige
Wählen Sie dieses Symbol, um die Einstellungen für die Instrumentenan-
zeige zu ändern. (S. 662)
Das Multi-Informationsdisplay wird mit den Instrumentenschaltern bedient.
Eingabe/Bestätigung
Eintragsauswahl/Seitenwechsel
Zum vorherigen Bildschirm zurückkehren
Drücken: Anzeige des als Hauptbildschirm gespeicherten Bildschirms
Wenn kein Bildschirm gespeichert wurde, wird der Fahrdatenbildschirm angezeigt.
Gedrückt halten: Der momentan angezeigte Bildschirm wird als Hauptbild-
schirm gespeichert.
Wenn der Bestätigungsbildschirm angezeigt wird, wählen Sie “Yes”, um den Bild-
schirm zu speichern. Wenn der gewählte Bildschirm nicht gespeichert werden
kann, zeigt eine Meldung an, dass der Speichervorgang fehlgeschlagen ist.
Anzeige für eingehende Anrufe (falls vorhanden)
Verknüpft mit der Freisprecheinrichtung wird ein eingehender Anruf angezeigt. Ein-
zelheiten zur Freisprecheinrichtung finden Sie in der “Navigations- und Multimedia-
system Betriebsanleitung” bzw. in der “Multimedia Betriebsanleitung”.
Bedienen der Instrumentenschalter
1
2
3
4
5

1452. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71335M_(EM)Q
Individuelle Anpassung der Instrumente
OSprache
Wählen Sie diesen Eintrag, um die auf dem Display angezeigte Sprache
zu ändern.
OEinheiten
Wählen Sie diesen Eintrag, um die Maßeinheit für den Kraftstoffver-
brauch zu ändern.
OKontrollleuchte für umweltfreundliche Fahrweise
Wählen Sie diesen Eintrag, um die Kontrollleuchte für umweltfreundli-
che Fahrweise ein- oder auszuschalten. (
S. 132)
OEinstellungen des Schalters
Sie können 1 Bildschirm als Hauptbildschirm speichern. Zum Speichern
halten Sie gedrückt, während der gewünschte Bildschirm angezeigt
wird.
OFahrdaten 1 und 2
Wählen Sie diesen Eintrag, um bis zu 2 Elemente auszuwählen, die auf
dem Fahrdatenbildschirm angezeigt werden sollen. Sie können maxi-
mal 2 Fahrdatenbildschirme einrichten.
OPop-up-Anzeige (falls vorhanden)
Wählen Sie diesen Eintrag, um die Pop-up-Anzeigen, die in bestimmten
Situationen angezeigt werden können, ein- oder auszuschalten.
OAkzentfarbe (falls vorhanden)
Wählen Sie diesen Eintrag, um die Akzentfarben auf dem Bildschirm, z.
B. die Farbe des Cursors, zu ändern.
OEco-Einsparung
Wählen Sie diesen Eintrag, um den Kraftstoffverbrauch-Vergleichswert
und den Kraftstoffpreis einzustellen oder zu ändern.
OInitialisierung
Gespeicherte oder geänderte Instrumenteneinstellungen werden
gelöscht oder auf die Standardeinstellungen zurückgesetzt.

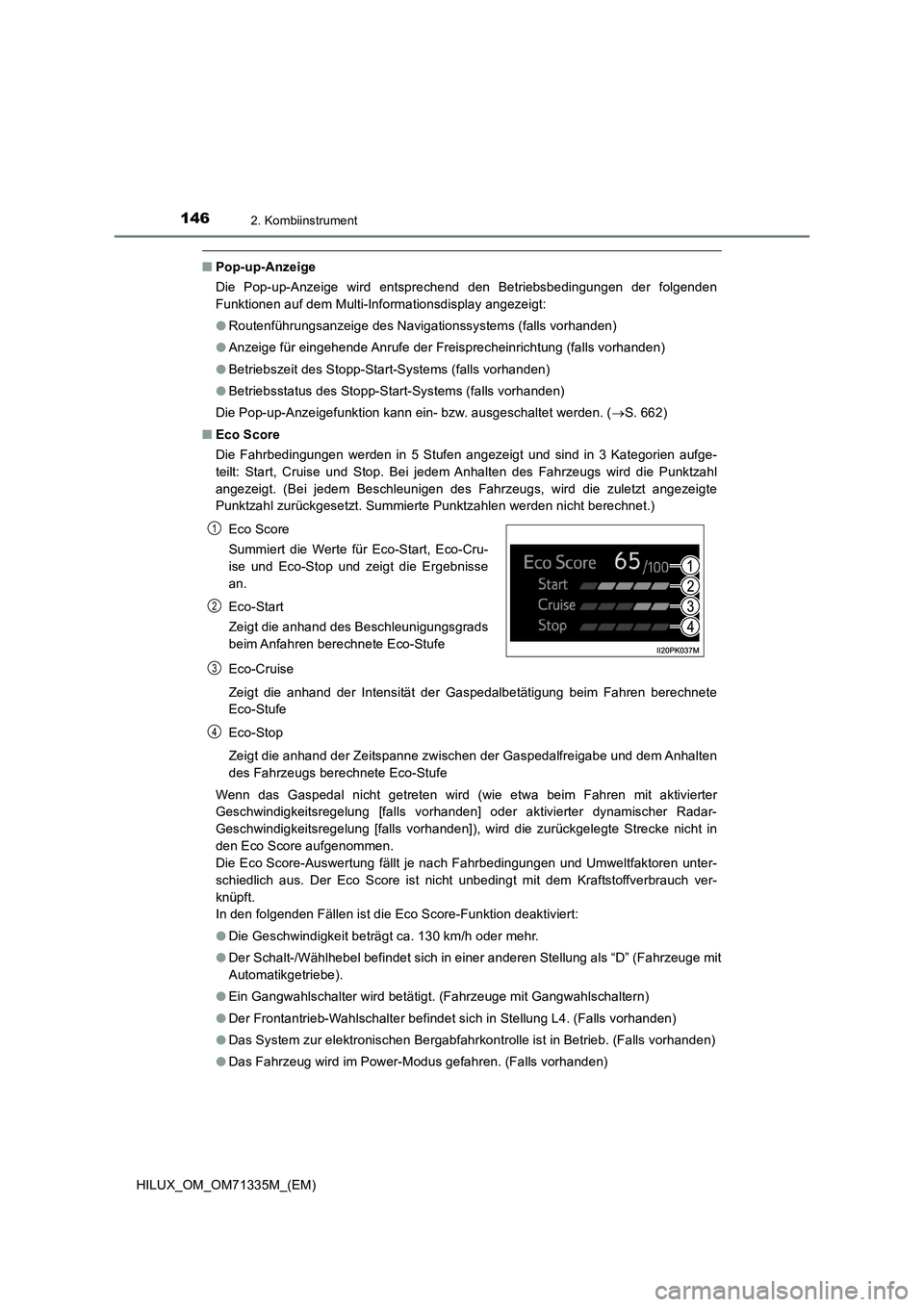

1462. Kombiinstrument
HILUX_OM_OM71335M_(EM)
QPop-up-Anzeige
Die Pop-up-Anzeige wird entsprechend den Betriebsbedingungen der folgenden
Funktionen auf dem Multi-Informationsdisplay angezeigt:
ORoutenführungsanzeige des Navigationssystems (falls vorhanden)
OAnzeige für eingehende Anrufe der Freisprecheinrichtung (falls vorhanden)
OBetriebszeit des Stopp-Start-Systems (falls vorhanden)
OBetriebsstatus des Stopp-Start-Systems (falls vorhanden)
Die Pop-up-Anzeigefunktion kann ein- bzw. ausgeschaltet werden. (S. 662)
QEco Score
Die Fahrbedingungen werden in 5 Stufen angezeigt und sind in 3 Kategorien aufge-
teilt: Start, Cruise und Stop. Bei jedem Anhalten des Fahrzeugs wird die Punktzahl
angezeigt. (Bei jedem Beschleunigen des Fahrzeugs, wird die zuletzt angezeigte
Punktzahl zurückgesetzt. Summierte Punktzahlen werden nicht berechnet.)
Eco-Cruise
Zeigt die anhand der Intensität der Gaspedalbetätigung beim Fahren berechnete
Eco-Stufe
Eco-Stop
Zeigt die anhand der Zeitspanne zwischen der Gaspedalfreigabe und dem Anhalten
des Fahrzeugs berechnete Eco-Stufe
Wenn das Gaspedal nicht getreten wird (wie etwa beim Fahren mit aktivierter
Geschwindigkeitsregelung [falls vorhanden] oder aktivierter dynamischer Radar-
Geschwindigkeitsregelung [falls vorhanden]), wird die zurückgelegte Strecke nicht in
den Eco Score aufgenommen.
Die Eco Score-Auswertung fällt je nach Fahrbedingungen und Umweltfaktoren unter-
schiedlich aus. Der Eco Score ist nicht unbedingt mit dem Kraftstoffverbrauch ver-
knüpft.
In den folgenden Fällen ist die Eco Score-Funktion deaktiviert:
ODie Geschwindigkeit beträgt ca. 130 km/h oder mehr.
ODer Schalt-/Wählhebel befindet sich in einer anderen Stellung als “D” (Fahrzeuge mit
Automatikgetriebe).
OEin Gangwahlschalter wird betätigt. (Fahrzeuge mit Gangwahlschaltern)
ODer Frontantrieb-Wahlschalter befindet sich in Stellung L4. (Falls vorhanden)
ODas System zur elektronischen Bergabfahrkontrolle ist in Betrieb. (Falls vorhanden)
ODas Fahrzeug wird im Power-Modus gefahren. (Falls vorhanden) Eco Score
Summiert die Werte für Eco-Start, Eco-Cru-
ise und Eco-Stop und zeigt die Ergebnisse
an.
Eco-Start
Zeigt die anhand des Beschleunigungsgrads
beim Anfahren berechnete Eco-Stufe
1
2
3
4

1482. Kombiinstrument
HILUX_OM_OM71335M_(EM)
Q Einstellungen für Eco-Einsparung
Die Einstellungen für den Kraftstoffpreis und den Kraftstoffverbrauch-Vergleichswert
können auf dem Einstellungsbildschirm vorgenommen werden. Wählen Sie bei ste-
hendem Fahrzeug mit den Instrumentenschaltern , drücken Sie , wählen Sie
dann “Eco-Einsparung” und drücken Sie .
Q AdBlue™-Anzeige (falls vorhanden)
Zeigt die im Tank verbleibende AdBlue™-Menge an.
Q Automatisches Ausschalten des Einstellungsbildschirms
In den folgenden Situationen wird der Einstellungsbildschirm, über den die Einstellun-
gen mit den Instrumentenschaltern geändert werden können, automatisch ausge-
schaltet.
O Wenn während der Anzeige des Einstellungsbildschirms eine Warnmeldung ange-
zeigt wird
O Wenn sich das Fahrzeug während der Anzeige des Einstellungsbildschirms bewegt
Q Wenn die Batterieklemmen ab- und wieder angeklemmt werden
Die Fahrdaten und -einstellungen werden zurückgesetzt.
Q Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phäno-
men ist typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die
weitere Verwendung des Displays dar.
Vo ll
Leer
WARNUNG
Q Vorsichtsmaßregeln zur Verwendung während der Fahrt
O Achten Sie bei der Bedienung des Multi-Informationsdisplays während der Fahrt
besonders darauf, dass die Fahrzeugumgebung sicher ist.
O Schauen Sie während der Fahrt nicht ununterbrochen auf das Multi-Informations-
display, da Sie vor dem Fahrzeug befindliche Fußgänger, Gegenstände auf der
Fahrbahn usw. übersehen könnten.
Q Eco Score
Verwenden Sie den Eco Score als Richtwert. Fahren Sie immer umsichtig und pas-
sen Sie Ihre Fahrweise den Straßen- und Verkehrsverhältnissen an.
1
2
