2021 TOYOTA HILUX Adblue

5187-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)

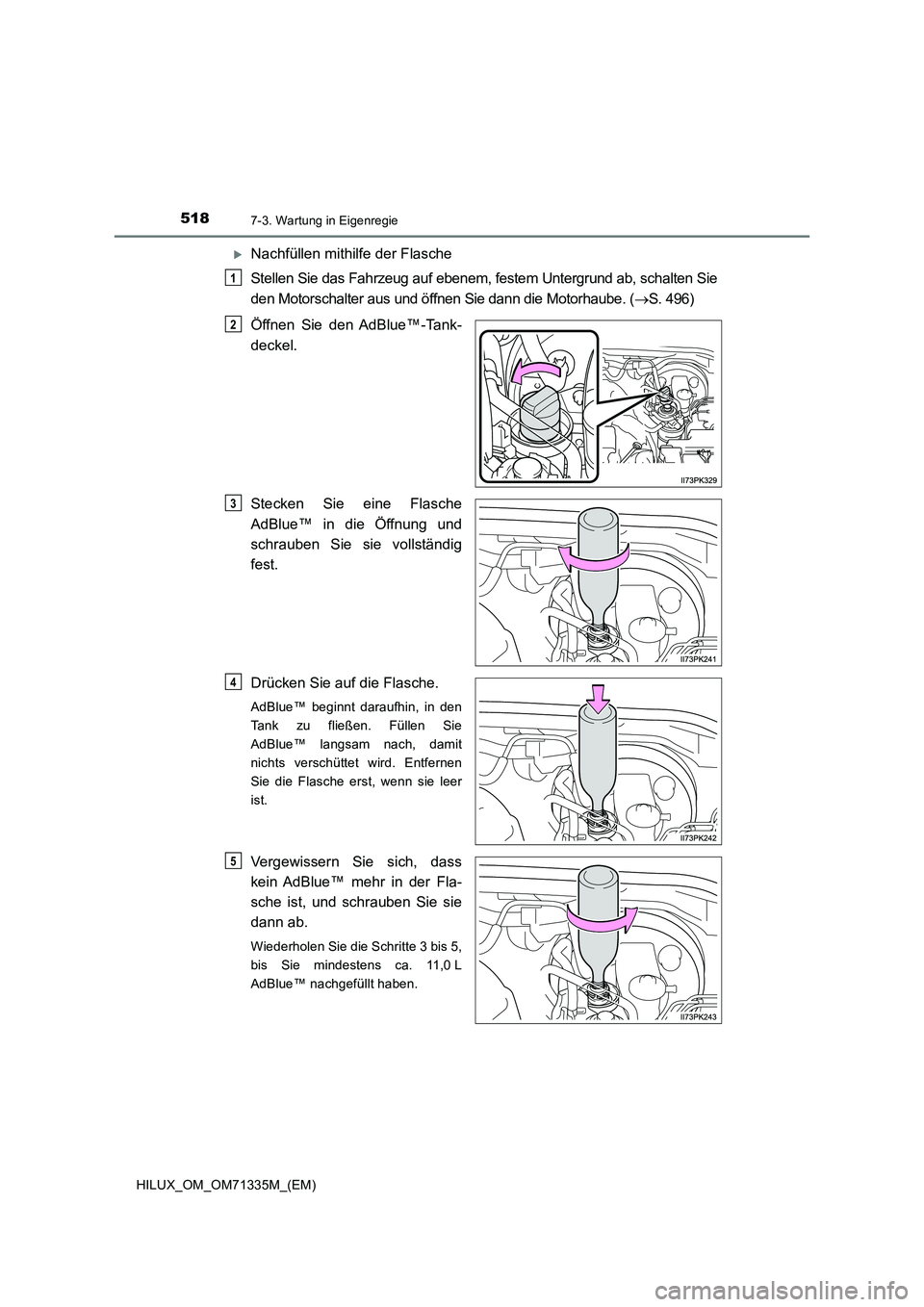

Nachfüllen mithilfe der Flasche
Stellen Sie das Fahrzeug auf ebenem, festem Untergrund ab, schalten Sie
den Motorschalter aus und öffnen Sie dann die Motorhaube. ( S. 496)
Öffnen Sie den AdBlue™-Tank-
deckel.
Stecken Sie eine Flasche
AdBlue™ in die Öffnung und
schrauben Sie sie vollständig
fest.
Drücken Sie auf die Flasche.
AdBlue™ beginnt daraufhin, in den
Tank zu fließen. Füllen Sie
AdBlue™ langsam nach, damit
nichts verschüttet wird. Entfernen
Sie die Flasche erst, wenn sie leer
ist.
Vergewissern Sie sich, dass
kein AdBlue™ mehr in der Fla-
sche ist, und schrauben Sie sie
dann ab.
Wiederholen Sie die Schritte 3 bis 5,
bis Sie mindestens ca. 11,0 L
AdBlue™ nachgefüllt haben.
1
2
3
4
5

5197-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

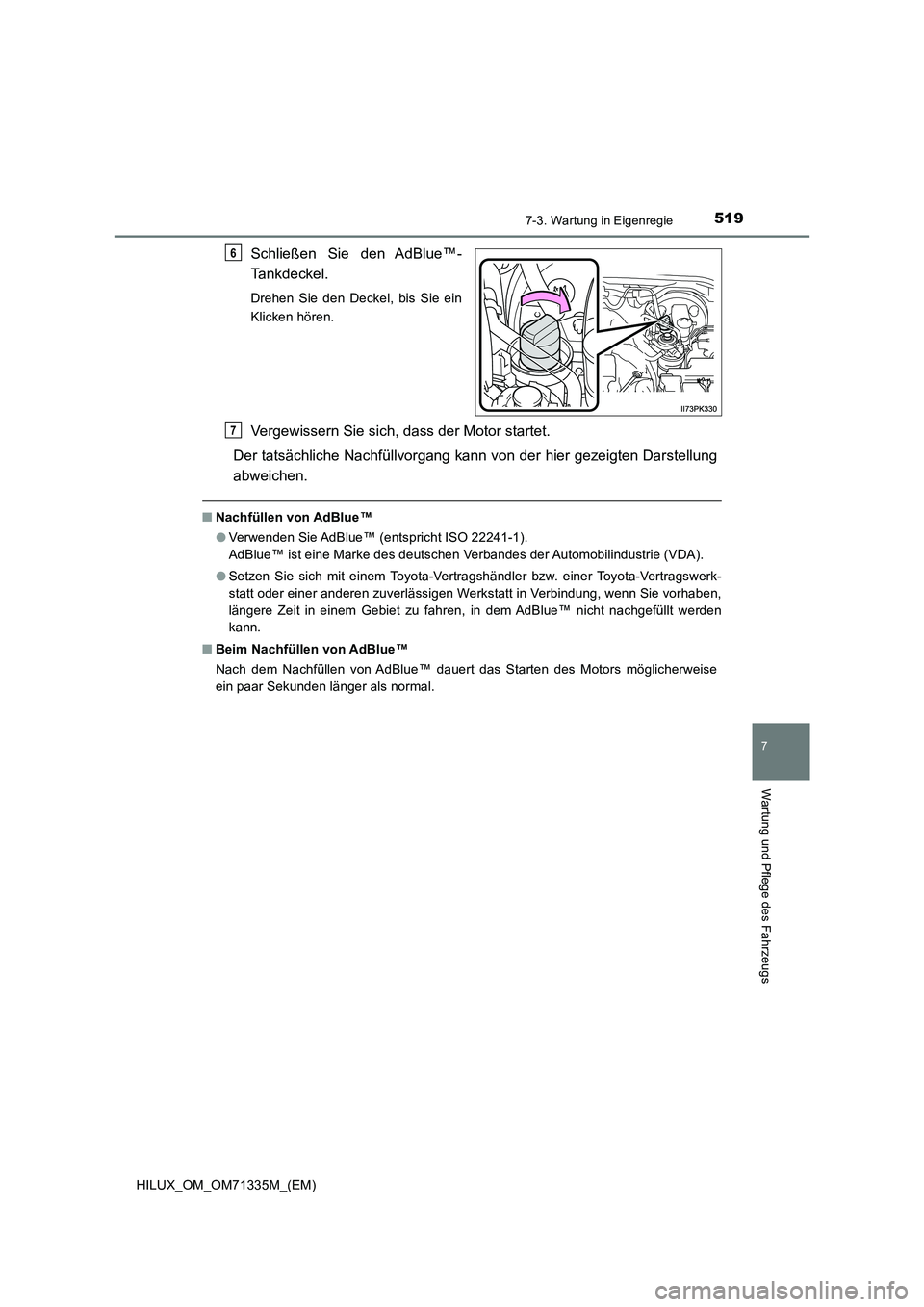

Schließen Sie den AdBlue™-
Tankdeckel.
Drehen Sie den Deckel, bis Sie ein
Klicken hören.
Vergewissern Sie sich, dass der Motor startet.
Der tatsächliche Nachfüllvorgang kann von der hier gezeigten Darstellung
abweichen.
Q Nachfüllen von AdBlue™
O Verwenden Sie AdBlue™ (entspricht ISO 22241-1).
AdBlue™ ist eine Marke des deutschen Verbandes der Automobilindustrie (VDA).
O Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung, wenn Sie vorhaben,
längere Zeit in einem Gebiet zu fahren, in dem AdBlue™ nicht nachgefüllt werden
kann.
Q Beim Nachfüllen von AdBlue™
Nach dem Nachfüllen von AdBlue™ dauert das Starten des Motors möglicherweise
ein paar Sekunden länger als normal.
6
7

5207-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
HINWEIS
QBeim Nachfüllen von AdBlue™
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu einer Beschädigung von Fahrzeugteilen, des Lacks usw.
kommen.
O Verwenden Sie keine anderen Flüssigkeiten außer AdBlue™.
O Falls AdBlue™ mit einer lackierten Oberfläche des Fahrzeugs in Kontakt kommt,
waschen Sie die betroffenen Bereiche sofort mit Wasser ab.
O Falls AdBlue™ im Motorraum verschüttet wird, wischen Sie es sofort mit einem
nassen Tuch ab.
Q Beim Nachfüllen von AdBlue™ mithilfe der Nachfüllvorrichtung
Beachten Sie die folgenden Vorsichtsmaßregeln, um ein Überlaufen von AdBlue™
aus dem AdBlue™-Tank zu verhindern:
O Hängen Sie die Zapfpistole ordnungsgemäß in den AdBlue™-Einfüllstutzen ein.
O Beenden Sie das Füllen des Tanks, nachdem sich die Zapfpistole automatisch
abgeschaltet hat.
O Füllen Sie den AdBlue™-Tank nicht weiter auf.
Q Lagern der AdBlue™-Behälter
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu einer Beschädigung von Fahrzeugteilen, Lack usw. kom-
men, und Veränderungen in den chemischen Verbindungen von AdBlue™ können
einen unangenehmen Geruch verursachen.
O Bewahren Sie die AdBlue™-Behälter nicht im Fahrzeug auf.
O Verschließen Sie die AdBlue™-Behälter gut und lagern Sie sie an einem kühlen,
trockenen Ort, der gut belüftet und keiner direkten Sonneneinstrahlung ausgesetzt
ist.

5858-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

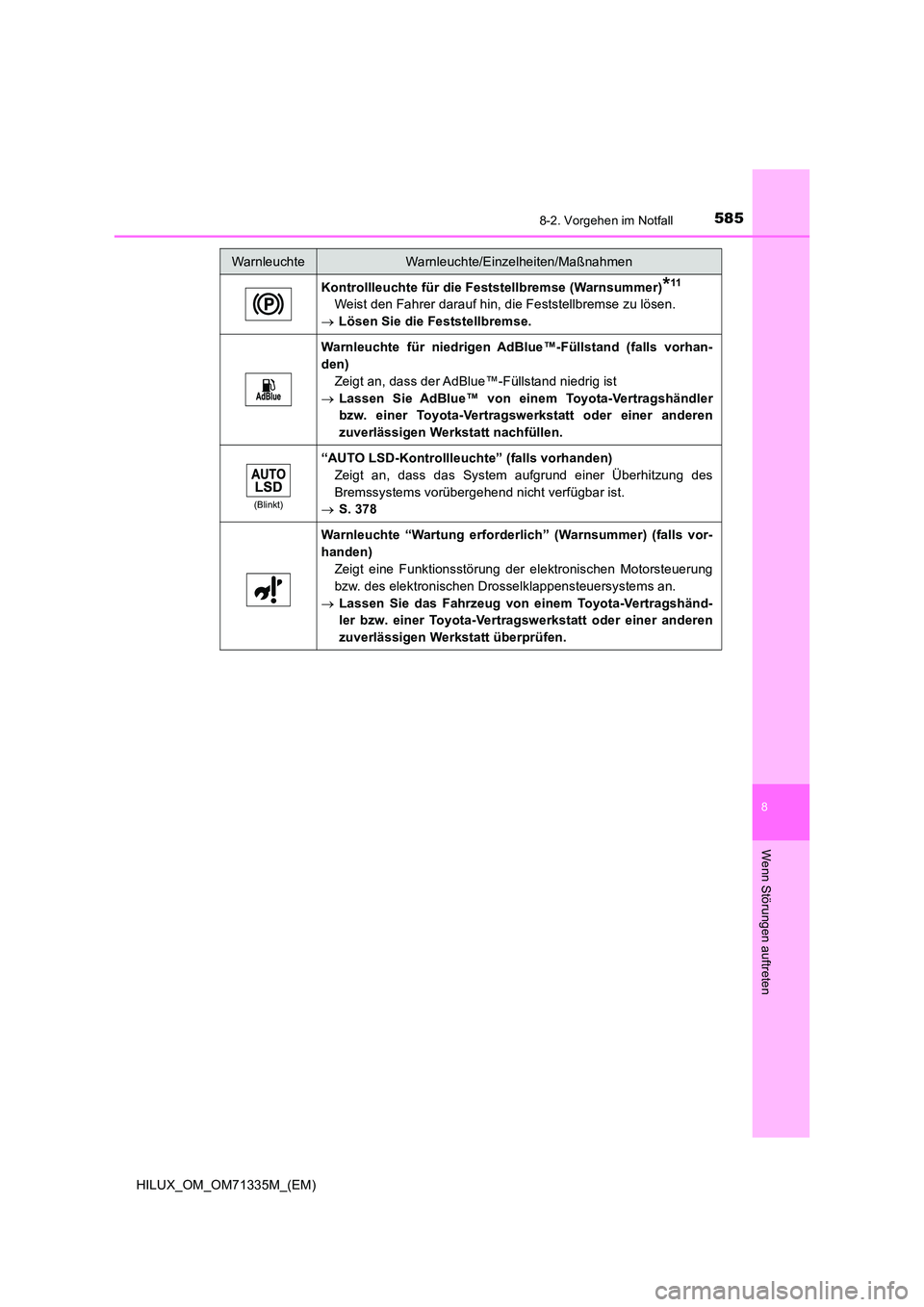

Kontrollleuchte für die Feststellbremse (Warnsummer)*11
Weist den Fahrer darauf hin, die Feststellbremse zu lösen.
 Lösen Sie die Feststellbremse.
Warnleuchte für niedrigen AdBlue™-Füllstand (falls vorhan-
den)
Zeigt an, dass der AdBlue™-Füllstand niedrig ist
 Lassen Sie AdBlue™ von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt nachfüllen.
(Blinkt)
“AUTO LSD-Kontrollleuchte” (falls vorhanden)
Zeigt an, dass das System aufgrund einer Überhitzung des
Bremssystems vorübergehend nicht verfügbar ist.
 S. 378
Warnleuchte “Wartung erforderlich” (Warnsummer) (falls vor-
handen)
Zeigt eine Funktionsstörung der elektronischen Motorsteuerung
bzw. des elektronischen Drosselklappensteuersystems an.
 Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

5948-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
Q Wenn “Siehe Handbuch.” angezeigt wird
O Wenn die folgenden Meldungen angezeigt werden, befolgen Sie die jeweiligen
Anweisungen.
• “Motorkühlmittel-temperatur hoch An sicherer Stelle anhalten” ( S. 625)
• “Getriebeöl-temperatur hoch.” ( S. 242)
• “Wasser im Kraftstofffilter” ( S. 513)
• “AdBlue-Füllstand niedrig. AdBlue in 2400km nachfüllen.” ( S. 516)
• “AdBlue-Füllstand niedrig Kein Start in 8000 km AdBlue nachfüllen” ( S. 516)
• “AdBlue leer. Neustart des Motors nicht möglich. AdBlue nachfüllen.” ( S. 516)
• “DPF voll” ( S. 381)
• “Frontkamera vorübergehend nicht verfügbar” ( S. 275)
O Wenn “Störung im Entry & Start System.” angezeigt wird, liegt möglicherweise eine
Funktionsstörung vor.
Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
O Wenn “Geringe Bremskraft An sicherer Stelle halten” angezeigt wird, liegt möglicher-
weise eine Funktionsstörung vor. Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung. Es
kann gefährlich sein, die Fahrt fortzusetzen.
O Wenn die folgenden Meldungen angezeigt werden, liegt möglicherweise eine Funkti-
onsstörung vor. Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und set-
zen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
• “Fehlfunktion des Ladesystems An sicherer Stelle anhalten”
• “Öldruck niedrig An sicherer Stelle anhalten”
Q Wenn “Radar-Geschwindig-keitsregelung z. Z. nicht ver-fügbar. Siehe Betriebs-
anleit.” angezeigt wird
Das dynamische Radar-Geschwindigkeitsregelsystem steht vorübergehend oder bis
zur Behebung des in der Meldung angegebenen Problems nicht zur Verfügung. (Ursa-
chen und Korrekturmaßnahmen: S. 275)
Q Wenn “Radar-Geschwindig-keitsregelung nicht verfügbar” angezeigt wird
Das dynamische Radar-Geschwindigkeitsregelsystem ist vorübergehend nicht ein-
satzbereit. Verwenden Sie das System, wenn es wieder verfügbar ist.
Q Wenn “Werkstatt aufsuchen” angezeigt wird
Das auf dem Multi-Informationsdisplay angezeigte System oder Bauteil weist eine
Funktionsstörung auf.
Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Q Warnsummer
In einer lauten Umgebung oder bei hoher Lautstärke des Audiosystems ist der
Warnsummer unter Umständen nicht zu hören.
