YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
■Wijzigen van de eenheid
1 Parkeer de auto op een veilige
plaats en zet de motor uit.
De eenheid kan niet worden gewijzigd wan-
neer de auto rijdt.
2Zet het contact AAN.
3 Druk op / van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer .
4 Druk op / om “Vehicle Set-
tings” (voertuiginstellingen) te selec-
teren en houd vervolgens
ingedrukt.
5 Druk op / om “TPWS set-
ting” (instelling TPWS) te selecteren
en druk vervolgens op .
6 Druk op / om “Setting Unit”
(eenheid instellen) te selecteren.
7 Druk op / om de gewenste
eenheid te selecteren en druk ver-
volgens op .
■Periodieke controle van de banden-
spanning
Het bandenspanningswaarschuwingssys-
teem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook
zelf regelmatig de bandenspanning.
■Bandenspanning
●Nadat met de startknop stand AAN gese-
lecteerd is, kan het enkele minuten duren
voordat de bandenspanning wordt weerge-
geven. Het kan ook enkele minuten duren
voordat de bandenspanning wordt weerge-
geven nadat de banden op spanning zijn
gebracht.
●De bandenspanning verandert met de tem-
peratuur. De weergegeven waarden kun-
nen verschillen van de waarden die met
andere bandenspanningmeters worden
gemeten.
■Situaties waarin het bandenspannings-
waarschuwingssysteem mogelijk niet
goed werkt
●Onder de volgende omstandigheden werkt
het bandenspanningsw aarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exem- plaar dat niet overeenkomt met de OE-
specificaties (Original Equipment).
• Er is een band vervangen door een exem- plaar dat niet de voorgeschreven maat
heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteu- nende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspannings- sensoren en -zenders worden gebruikt.
• Als de identificatiecode op de banden- spanningssensoren en -zenders niet is
geregistreerd in de bandenspanningswaar-
schuwingssysteem-ECU.
●In de volgende situaties kunnen de presta-
ties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation, radiozen-
der, videowall, luchthaven of andere loca-
GR_Yaris_OM_Europe_OM52L09E.book Page 280 Thursday, August 27, 2020 1:58 PM

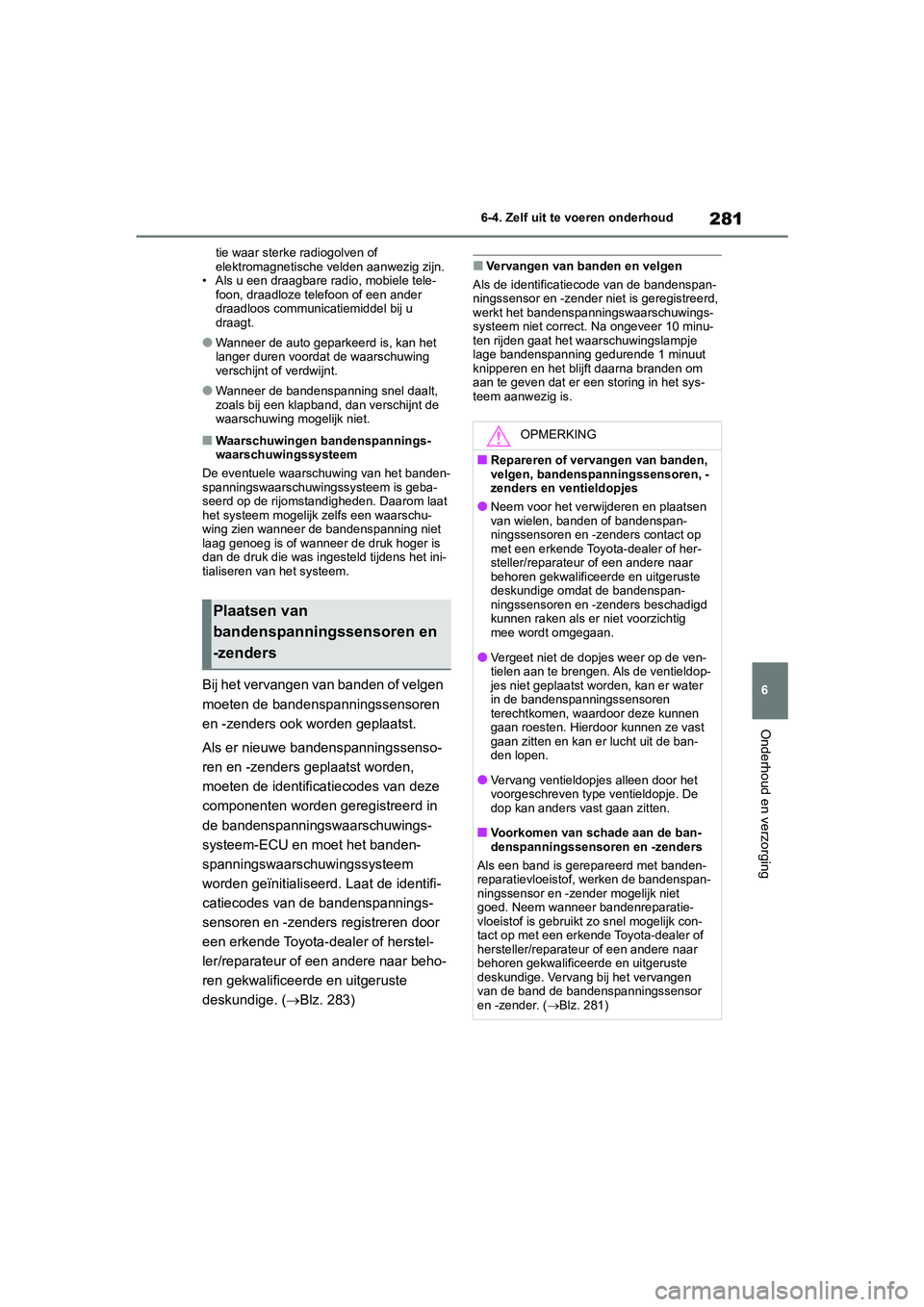

281
6
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
Onderhoud en verzorging
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn.
• Als u een draagbare radio, mobiele tele- foon, draadloze telefoon of een ander
draadloos communicatiemiddel bij u
draagt.
●Wanneer de auto geparkeerd is, kan het
langer duren voordat de waarschuwing
verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt,
zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
■Waarschuwingen bandenspannings-
waarschuwingssysteem
De eventuele waarschuwing van het banden-
spanningswaarschuwingssysteem is geba-
seerd op de rijomstandigheden. Daarom laat
het systeem mogelijk zelfs een waarschu-
wing zien wanneer de bandenspanning niet
laag genoeg is of wanneer de druk hoger is
dan de druk die was ingesteld tijdens het ini-
tialiseren van het systeem.
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarschuwingssysteem
worden geïnitialis eerd. Laat de identifi-
catiecodes van de bandenspannings-
sensoren en -zenders registreren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. ( Blz. 283)
■Vervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
Plaatsen van
bandenspanningssensoren en
-zenders
OPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren, -
zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er niet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, kan er water
in de bandenspanningssensoren
terechtkomen, waardoor deze kunnen
gaan roesten. Hierdoor kunnen ze vast
gaan zitten en kan er lucht uit de ban-
den lopen.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje. De
dop kan anders vast gaan zitten.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het vervangen
van de band de bandenspanningssensor
en -zender. ( Blz. 281)
GR_Yaris_OM_Europe_OM52L09E.book Page 281 Thursday, August 27, 2020 1:58 PM

283
6
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Zelfs als er niet wordt gereden met een snel-
heid van ongeveer 40 km/h of hoger, kan de
initialisatie worden voltooid als er gedurende
langere tijde met de auto wordt gereden.
Parkeer de auto op een veilige plaats gedu-
rende ongeveer 15 minuten als de initialisa-
tie na 1 uur of langer rijden niet is voltooid en
rijd vervolgens nogmaals met de auto met
het contact AAN. (Blz. 285)
■Initialisatieprocedure
●Voer de initialisatie uit na het op spanning
brengen van de banden.
Zorg er daarnaast voor dat de banden
koud zijn bij de initialisatie en bij het op
spanning brengen van de banden.
●Als u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de resettoets in te drukken,
omdat de initialisatie automatisch herstart
wordt wanneer het contact de volgende
keer AAN wordt gezet.
●Als u per ongeluk de resettoets indrukt
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning wan-
neer ze koud zijn en voer opnieuw de initi-
alisatie uit.
●Als tijdens het bepalen van de positie van
elke band, waarbij de bandenspanningen
niet worden weergegeven op het multi-
informatiedisplay, de spanning in een band
daalt, gaat het waarschuwingslampje lage
bandenspanning branden.
■Als het bandenspanningswaarschu-
wingssysteem niet goed is geïnitiali-
seerd
●In de onderstaande situaties duurt het vol-
tooien van de initialisatie mogelijk langer
dan gebruikelijk of is initialisatie niet moge-
lijk. (Normaal gesproken moet er gedu-
rende ongeveer 10 tot 30 minuten met de
auto worden gereden om de initialisatie te
voltooien.) Rijd nog een poosje door als de
initialisatie na ongeveer 30 minuten nog
niet is voltooid.
• Het voltooien van de initialisatie duurt mogelijk langer als er met de auto over een
onverharde weg wordt gereden.
• Als er tijdens de initialisatie achteruit wordt gereden, worden de tijdens de initialisatie
verzamelde gegevens gewist en duurt het
langer dan gebruikelijk voordat de initiali-
satie is voltooid.
• Als er met de auto in druk verkeer wordt gereden of in een andere situatie waarbij andere auto's vlakbij u rijden, duurt het
mogelijk een poosje voordat het systeem
de bandenspanningssensoren en -zenders
van uw auto herkent.
Parkeer de auto op een veilige plaats gedu-
rende ten minste 15 minuten als de initialisa-
tie na ongeveer 1 uur rijden niet is voltooid en
rijd vervolgens nogmaals met de auto.
●In de volgende situaties wordt de initialisa-
tie niet gestart of is de initialisatie niet goed
voltooid en werkt het systeem niet goed.
Voer de initialisatieprocedure nogmaals uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer knippert wanneer
wordt geprobeerd om de initialisatie te
starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de initialisatie gedu-
rende ongeveer 20 minuten met de auto is
gereden.
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige als de initialisatie
niet kan worden voltooid na het uitvoeren
van de bovenstaande procedure.
De bandenspanningssensoren en -zen-
ders zijn voorzien van een unieke iden-
tificatiecode. Bij het vervangen van een
bandenspanningssensor en -zender is
het noodzakelijk om de identificatie-
code te registreren.
WAARSCHUWING
■Bij het initialiseren van het banden-
spanningswaarschuwingssysteem
Initialiseer het bandenspanningswaar-
schuwingssysteem niet zonder eerst de
banden op de voorgeschreven spanning te
brengen. Anders kan het voorkomen dat
het waarschuwingslampje voor de lage
bandenspanning niet gaat branden terwijl
de bandenspanning te laag is, of wel gaat
branden terwijl de bandenspanning in orde
is.
Registreren van
identificatiecodes
GR_Yaris_OM_Europe_OM52L09E.book Page 283 Thursday, August 27, 2020 1:58 PM

284
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
De identificatiecodes kunnen worden
geregistreerd via van het multi-
informatiedisplay.
1Parkeer de auto op een veilige
plaats, zet de motor uit, wacht
gedurende ten minste ongeveer 15
minuten en voer de procedure uit.
2 Zet het contact AAN.
Het registreren van de identificatiecodes kan
niet worden uitgevoerd wanneer de auto
rijdt.
3Druk op / van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer .
4 Druk op / om “Vehicle Set-
tings” (voertuiginstellingen) te selec-
teren en houd vervolgens
ingedrukt.
5 Druk op / om “TPWS set-
ting” (instelling TPWS) te selecteren
en druk vervolgens op .
6 Druk op / om “Identifying
Each Wheel & Position” (elk wiel en
elke positie vaststellen) te selecte-
ren. Houd vervolgens inge-
drukt tot het waarschuwingslampje
lage bandenspanning 3 keer lang-
zaam knippert.
Vervolgens wordt er een melding weergege-
ven op het multi-informatiedisplay. Als de registratie wordt uitgevoerd, gaat het
waarschuwingslampje lage bandenspan-
ning gedurende ongeveer 1 minuut knippe-
ren en blijft het vervolgens branden. -- wordt
op het multi-informatiedisplay weergegeven
voor de bandenspanning van elke band.
7
Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met
een snelheid van ten minste onge-
veer 40 km/h gedurende ongeveer
10 tot 30 minuten.
De registratie is voltooid wanneer het waar-
schuwingslampje lage bandenspanning
dooft en de bandenspanning van elke band
wordt weergegeven op het multi-informatie-
display.
De registratie duurt in bepaalde gevallen
mogelijk langer dan ongeveer 1 uur, bijvoor-
beeld wanneer de auto gedurende langere
tijd heeft stilgestaan voor verkeerslichten,
enz. ( Blz. 285)
8 Initialiseren van het bandenspan-
ningswaarschuwingssysteem.
(Blz. 282)
■Bij het registreren van identificatieco-
des
●Controleer voordat u de identificatiecode-
registratie uitvoert of er zich geen velgen
met bandenspanningssensoren en -zen-
ders in de buurt van de auto bevinden.
●Initialiseer het bandenspanningswaarschu-
wingssysteem nadat u de identificatieco-
des hebt geregistreerd. Als het systeem is
geïnitialiseerd voordat de identificatieco-
des zijn geregistreerd, zijn de geïnitiali-
seerde waarden ongeldig.
GR_Yaris_OM_Europe_OM52L09E.book Page 284 Thursday, August 27, 2020 1:58 PM

285
6
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
Onderhoud en verzorging
●De banden zijn na het voltooien van de
registratie warm. Laat daarom de banden
afkoelen voordat u de initialisatie uitvoert.
■Annuleren van de identificatiecodere-
gistratie
●Bedien het multi-informatiedisplay nog-
maals en selecteer “Identifying Each
Wheel & Position” (elk wiel en elke positie
vaststellen) om de identificatiecoderegis-
tratie na het starten te annuleren.
( Blz. 283)
●Als de identificatiecoderegistratie is gean-
nuleerd, knippert het waarschuwings-
lampje lage bandenspanning gedurende
ongeveer 1 minuut wanneer het contact
AAN wordt gezet en blijft vervolgens bran-
den. Het bandenspanningswaarschu-
wingssysteem werkt wanneer het
waarschuwingslampje lage bandenspan-
ning dooft.
●Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, is de identifi-
catiecoderegistratie mogelijk niet goed
geannuleerd. Start de identificatiecodere-
gistratieprocedure nogmaals om de regis-
tratie te annuleren en zet het contact vóór
het rijden UIT.
■Als identificatiecodes niet goed zijn
geregistreerd
●In de onderstaande situaties duurt de iden-
tificatiecoderegistrati e mogelijk langer dan
gebruikelijk of is registratie niet mogelijk.
(Normaal gesproken moet er gedurende
ongeveer 10 tot 30 minuten met de auto
worden gereden om de identificatiecodere-
gistratie te voltooien.)
Rijd nog een poosje door als de identifica-
tiecoderegistratie na ongeveer 30 minuten
rijden nog niet is voltooid.
• Het voltooien van de registratie duurt mogelijk langer dan gebruikelijk als er met
de auto over een onverharde weg wordt
gereden.
• Als er tijdens de regi stratie achteruit wordt
gereden, worden de tijdens de registratie
verzamelde gegevens gewist en duurt het
langer dan gebruikelijk voordat de registra-
tie is voltooid.
• Als er met de auto in druk verkeer wordt gereden of in een andere situatie waarbij
andere auto's vlakbij u rijden, duurt het
mogelijk een poosje voordat het systeem
de bandenspanningssensoren en -zenders
van uw auto herkent.
• Als er zich in of vlakbij de auto een velg met een gemonteerde bandenspannings- sensor en -zender bevindt, is de registratie
van de identificatiecodes voor de gemon-
teerde velgen wellicht niet mogelijk.
Parkeer de auto op een veilige plaats gedu-
rende ongeveer 20 minuten als de identifica-
tiecoderegistratie na ongeveer 1 uur rijden
niet is voltooid en voer vervolgens de identifi-
catiecoderegistratieprocedure nogmaals uit.
●In de volgende situaties wordt de identifi-
catiecoderegistratie niet gestart of is de
registratie niet goed voltooid en werkt het
systeem niet goed. Voer de identificatieco-
deregistratieprocedure nogmaals uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer langzaam knip-
pert wanneer wordt geprobeerd om de
identificatiecoderegistratie te starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de identificatiecodere-
gistratie gedurende ongeveer 10 minuten
met de auto is gereden.
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige als de identificatie-
coderegistratie niet kan worden voltooid na
het uitvoeren van de bovenstaande proce-
dure.
Uw auto is uitgerust met een banden-
spanningswaarsch uwingssysteem
waarmee door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige identificatie-
codes kunnen worden geregistreerd
voor een tweede wielenset, bijvoor-
beeld een set winterbanden.
Na registratie van de tweede wielenset
kan een van deze twee sets worden
geselecteerd voor gebruik met het ban-
denspanningswaarschuwingssysteem.
Wielenset selecteren
GR_Yaris_OM_Europe_OM52L09E.book Page 285 Thursday, August 27, 2020 1:58 PM

292
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
Let er bij het vervangen van velgen op
dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en ET-
waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
 Velgen van verschillende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( Blz. 281)
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto moei-
lijk beheersbaar worden.
Keuze van velg
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een
slechtere controle over de auto.
●Gebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor een
tubeless band.
Als u dat wel doet, kan dat leiden tot
een ongeval waarbij ernstig letsel kan
ontstaan.
■Plaatsen van wielmoeren
Doe nooit olie of vet op de wielbouten of
wielmoeren.
Door olie en vet worden de wielmoeren te
gemakkelijk met een te hoog aanhaalmo-
ment vastgedraaid, waardoor de bouten of
de velg beschadigd kunnen raken. Daar-
naast kunnen de wielmoeren loslopen en
de wielen losraken, wat kan leiden tot een
ongeval met ernstig letsel als gevolg. Ver-
wijder olie of vet van de wielbouten of wiel-
moeren.
■Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen. Als u dat wel doet, kan er tijdens
het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ont-
staan.
OPMERKING
■Vervangen van bandenspannings-
sensoren en -zenders
●Omdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf
van bandenspanningssensoren en -zen-
ders naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
GR_Yaris_OM_Europe_OM52L09E.book Page 292 Thursday, August 27, 2020 1:58 PM

293
6
YARIS(GR) handleiding_Europa_M52L09_nl
6-4. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Gebruik uitsluitend de wielmoeren
van Toyota en de juiste wielmoer-
sleutel voor uw lichtmetalen velgen.
 Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepareerd
of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
 Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer. 1
Zet het contact UIT.
2 Open het dashboardkastje. Maak
de demper los.
OPMERKING
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele ve lgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Belangrijke aanwijzingen voor
lichtmetalen velgen
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het
interieurfilter
GR_Yaris_OM_Europe_OM52L09E.book Page 293 Thursday, August 27, 2020 1:58 PM

319
7
YARIS(GR) handleiding_Europa_M52L09_nl

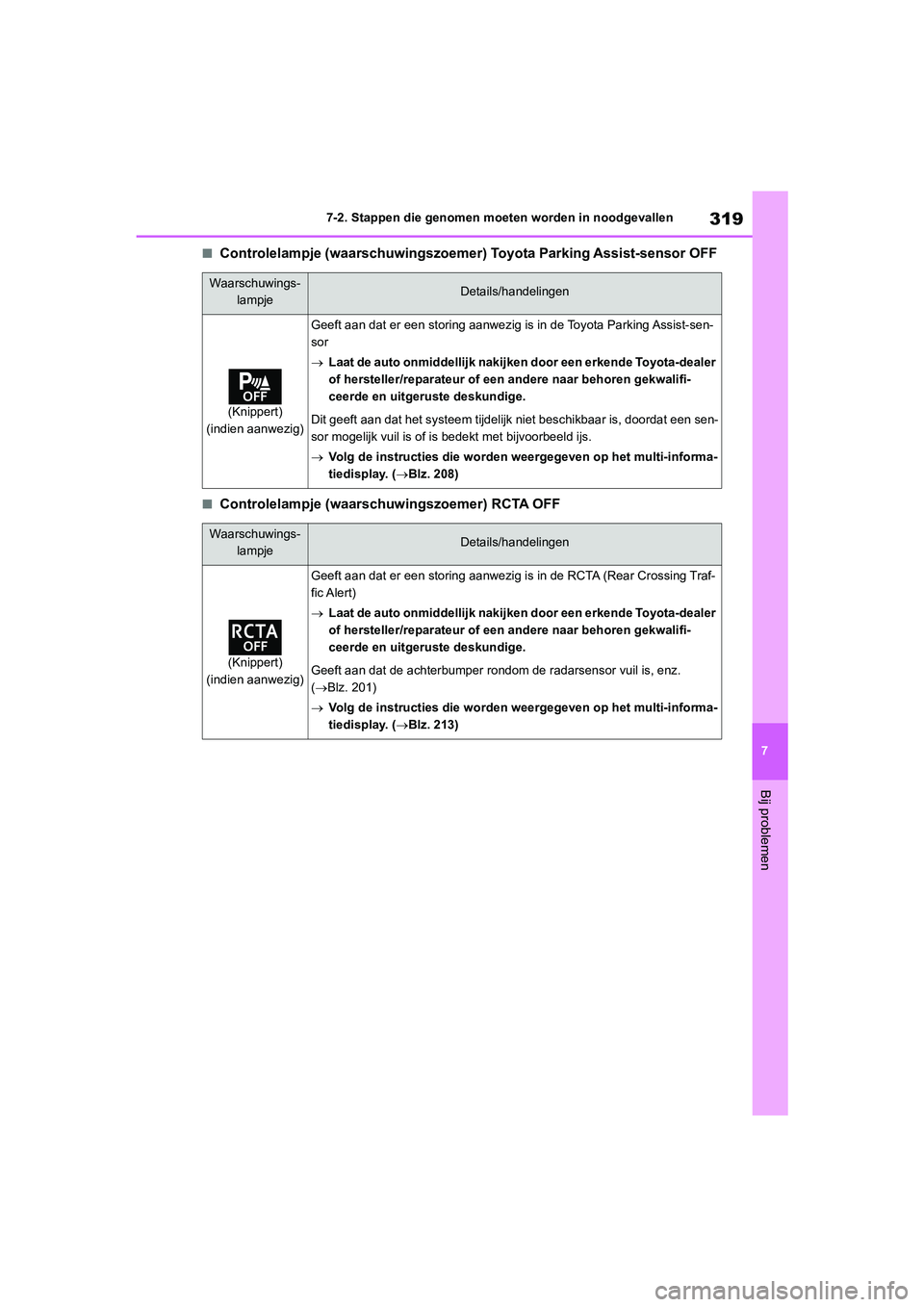

7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Controlelampje (waarschuwingszoemer) Toyota Parking Assist-sensor OFF
■Controlelampje (waarschuwingszoemer) RCTA OFF
Waarschuwings-lampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de Toyota Parking Assist-sen-
sor
 Laat de auto onmiddellijk nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is, doordat een sen-
sor mogelijk vuil is of is bedekt met bijvoorbeeld ijs.
 Volg de instructies die worden weergegeven op het multi-informa-
tiedisplay. ( Blz. 208)
Waarschuwings-
lampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de RCTA (Rear Crossing Traf-
fic Alert)
 Laat de auto onmiddellijk nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Geeft aan dat de achterbumper rondom de radarsensor vuil is, enz.
(  Blz. 201)
 Volg de instructies die worden weergegeven op het multi-informa-
tiedisplay. ( Blz. 213)
GR_Yaris_OM_Europe_OM52L09E.book Page 319 Thursday, August 27, 2020 1:58 PM
