2021 TOYOTA GR YARIS sensor

208
YARIS(GR) handleiding_Europa_M52L09_nl
4-5. Gebruik van de ondersteunende systemen
■Het systeem kan worden geactiveerd
wanneer
●Het contact AAN staat.
●De Toyota Parking Assist-sensor is inge-
schakeld.
●De rijsnelheid lager is dan ongeveer 10
km/h.
●Het stuurwiel wordt ongeveer 90° of meer
gedraaid (zijsensoren voor, zijsensoren
achter) (indien aanwezig)
●De parkeerrem wordt gedeactiveerd.
■Als “Clean Parking Assist Sensor” (rei-
nig Parking Assist-sensor) wordt weer-
gegeven op het multi-informatiedisplay
Mogelijk is een van de sensoren bedekt met
bijvoorbeeld waterdruppels, ijs, sneeuw of
vuil. Verwijder dit van de sensor om te zorgen
dat het systeem weer normaal werkt.
Ook wordt er bij lage temperaturen mogelijk
een waarschuwingsmelding weergegeven
doordat zich ijs vormt op een sensor en een
sensor daardoor mogel ijk geen obstakels sig-
naleert. Zodra het ijs smelt, zal het systeem
weer normaal werken.
■Detectie-informatie sensoren
Tijdens het gebruik kunnen zich de volgende
situaties voordoen:
●De sensoren signaleren mogelijk alleen
objecten die zich dicht bij de voor- of ach-
terbumper bevinden.
●Afhankelijk van de vorm van het object en
andere factoren kan de detectieafstand
korter worden of kan detectie niet mogelijk
zijn.
●Obstakels worden moge lijk niet gesigna-
leerd als ze zich te dicht bij de sensor
bevinden.
●Tussen het signaleren van een object en
de weergave zit een kleine vertraging. Ook
als er met lage snelheid wordt gereden,
bestaat de mogelijkheid dat het object bin-
nen het detectiegebied van de sensoren
komt voordat het display wordt weergege-
ven en het waarschuwingssignaal hoor-
baar is.
●Het kan moeilijk zijn om de zoemer te
horen als het audiosysteem hard staat of
als de luchtcirculati e van de airconditioning
veel geluid produceert.
●De zoemer is mogelij k moeilijk te horen
doordat zoemers van andere systemen
klinken.
WAARSCHUWING
●Stel de radarsensor en de omgeving
van de sensor niet bloot aan krachtige
schokken. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige als de radarsensor, de grille
of de voorbumper is blootgesteld aan
krachtige schokken. Neem contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige als een sensor of de achter-
bumper moet worden verwij-
derd/geplaatst of vervangen.
●Wijzig, demonteer of spuit de sensoren
niet.
●Bevestig geen afdekking op de kente-
kenplaat.
●Houd de bandenspanning op de juiste
waarde.
■Wanneer moet de functie uitgescha-
keld worden
Schakel in de volgende situaties de functie
uit, omdat deze anders mogelijk zelfs
werkt als er geen kans op een aanrijding
is.
●Het niet in acht nemen van boven-
staande waarschuwingen.
●Als een niet-originele Toyota-wielop-
hanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
■Opmerkingen bij het wassen van de
auto
Stel de omgeving van de sensoren niet
bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
●Spuit bij het wassen van de auto met
een hogedrukreiniger niet rechtstreeks
op de sensoren, omdat dit er toe kan lei-
den dat een sensor niet meer goed
werkt.
●Richt bij het wassen van de auto met
stoom de stoom niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden
dat een sensor niet meer goed werkt.
GR_Yaris_OM_Europe_OM52L09E.book Page 208 Thursday, August 27, 2020 1:58 PM

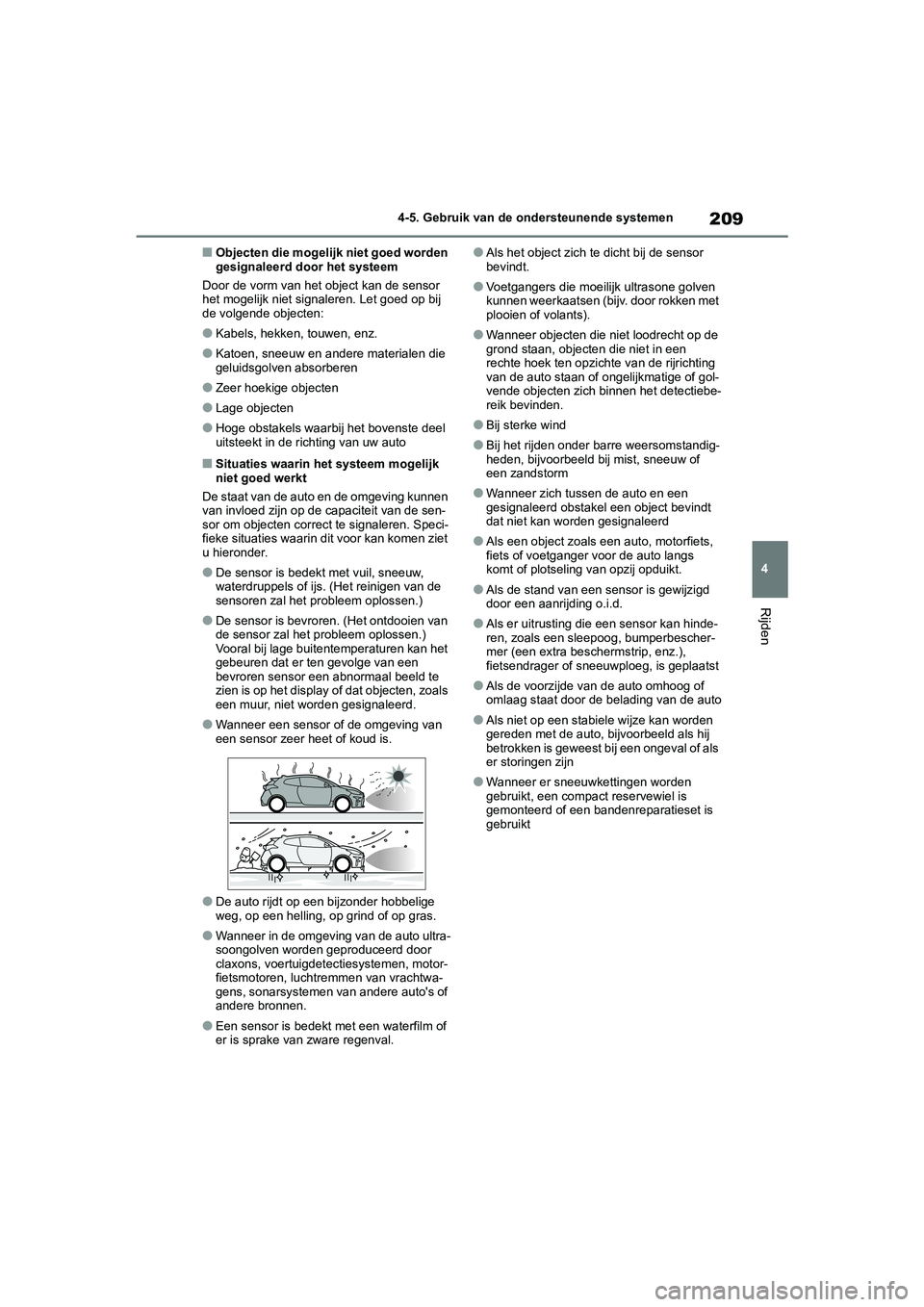

209
4
YARIS(GR) handleiding_Europa_M52L09_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
■Objecten die mogelijk niet goed worden
gesignaleerd door het systeem
Door de vorm van het object kan de sensor
het mogelijk niet signaleren. Let goed op bij
de volgende objecten:
●Kabels, hekken, touwen, enz.
●Katoen, sneeuw en andere materialen die
geluidsgolven absorberen
●Zeer hoekige objecten
●Lage objecten
●Hoge obstakels waarbij het bovenste deel
uitsteekt in de richting van uw auto
■Situaties waarin het systeem mogelijk
niet goed werkt
De staat van de auto en de omgeving kunnen
van invloed zijn op de capaciteit van de sen-
sor om objecten correct te signaleren. Speci-
fieke situaties waarin dit voor kan komen ziet
u hieronder.
●De sensor is bedekt met vuil, sneeuw,
waterdruppels of ijs. (Het reinigen van de
sensoren zal het probleem oplossen.)
●De sensor is bevroren. (Het ontdooien van
de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het
gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te
zien is op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is.
●De auto rijdt op een bijzonder hobbelige
weg, op een helling, op grind of op gras.
●Wanneer in de omgeving van de auto ultra-
soongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motor-
fietsmotoren, luchtremmen van vrachtwa-
gens, sonarsystemen van andere auto's of
andere bronnen.
●Een sensor is bedekt met een waterfilm of
er is sprake van zware regenval.
●Als het object zich te dicht bij de sensor
bevindt.
●Voetgangers die moeilijk ultrasone golven
kunnen weerkaatsen (bijv. door rokken met
plooien of volants).
●Wanneer objecten die niet loodrecht op de
grond staan, objecten die niet in een
rechte hoek ten opzich te van de rijrichting
van de auto staan of ongelijkmatige of gol-
vende objecten zich binnen het detectiebe-
reik bevinden.
●Bij sterke wind
●Bij het rijden onder barre weersomstandig-
heden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
●Wanneer zich tussen de auto en een
gesignaleerd obstakel een object bevindt
dat niet kan worden gesignaleerd
●Als een object zoals een auto, motorfiets,
fiets of voetganger voor de auto langs
komt of plotseling van opzij opduikt.
●Als de stand van een sensor is gewijzigd
door een aanrijding o.i.d.
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.),
fietsendrager of sneeuwploeg, is geplaatst
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Als niet op een stabiele wijze kan worden
gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bi j een ongeval of als
er storingen zijn
●Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een bandenreparatieset is
gebruikt
GR_Yaris_OM_Europe_OM52L09E.book Page 209 Thursday, August 27, 2020 1:58 PM

210
YARIS(GR) handleiding_Europa_M52L09_nl
4-5. Gebruik van de ondersteunende systemen
■Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder sommige omstandigheden, zoals de
onderstaande, werkt het systeem mogelijk
zelfs als er geen kans op een aanrijding is.
●Wanneer op een smalle weg wordt gere-
den
●Wanneer richting een spandoek of vlag,
een laaghangende tak of een slagboom
(zoals wordt gebruikt bij spoorwegovergan-
gen, tolpoortjes en parkeerplaatsen) wordt
gereden
●Bij een groef of gat in het wegdek
●Wanneer de auto over een metalen afdek-
king (rooster) rijdt, zoals gebruikt boven
afvoergoten
●Bij het omhoog of omlaag rijden op een
steile helling
●Als een sensor wordt geraakt door een
grote hoeveelheid water, zoals bij het rij-
den op een overstroomde weg
●De sensor is bedekt met vuil, sneeuw,
waterdruppels of ijs. (Het reinigen van de
sensoren zal het probleem oplossen.)
●Een sensor is bedekt met een waterfilm of
er is sprake van zware regenval
●Bij het rijden onder barre weersomstandig-
heden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
●Wanneer het stevig waait
●Wanneer in de omgeving van de auto ultra-
soongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motor-
fietsmotoren, luchtremmen van vrachtwa-
gens, sonarsystemen van andere auto's of
andere bronnen.
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Als de stand van een sensor is gewijzigd
door een aanrijding o.i.d.
●De auto nadert een hoge of gebogen
stoeprand
●Wanneer vlak langs pilaren (H-vormige
stalen balken, enz.) in parkeergarages, op
bouwplaatsen, enz. wordt gereden
●Als niet op een stabiele wijze kan worden
gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bi j een ongeval of als
er storingen zijn
●De auto rijdt op een bijzonder hobbelige
weg, op een helling, op grind of op gras
●Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een bandenreparatieset is
gebruikt
GR_Yaris_OM_Europe_OM52L09E.book Page 210 Thursday, August 27, 2020 1:58 PM

211
4
YARIS(GR) handleiding_Europa_M52L09_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
■Detectiebereik van de sensorenOngeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Het schema toont het detectiebereik van de
sensoren. Houd er rekening mee dat de sen-
soren geen objecten kunnen signaleren die
zich extreem dicht bij de auto bevinden.
Het bereik van de sensoren kan verschillend
zijn, afhankelijk van
bijvoorbeeld de vorm
van het object.
■Afstand en zoemer
*: Functie automatisch dempen z oemer is ingeschakeld. (Blz. 212)
Weergave sensorsignalering,
afstand tot object
Globale afstand tot obstakelZoemer
Sensor voor:
100 cm - 60 cm
*
Sensor achter:
150 cm - 60 cm
*
Langzaam
60 cm - 45 cm*Gemiddeld
45 cm - 30 cm*Snel
30 cm - 15 cmContinuMinder dan 15 cm
GR_Yaris_OM_Europe_OM52L09E.book Page 211 Thursday, August 27, 2020 1:58 PM

212
YARIS(GR) handleiding_Europa_M52L09_nl
4-5. Gebruik van de ondersteunende systemen
■Werking zoemer en afstand tot
een object
Een zoemer klinkt als de sensoren in
werking zijn.
 De geluidssignalen volgen elkaar
sneller op naarmate de auto dichter
bij het object komt. Als de auto het
obstakel genaderd is tot ongeveer
30cm, klinkt de zoemer continu.
 Als er gelijktijdig 2 of meer objecten
worden gesignaleerd, klinkt de zoe-
mer voor het dichtstbijzijnde object.
 Zelfs als de sensoren in werking zijn,
kan het geluid van de zoemer in
sommige gevallen worden gedempt.
(functie automatisch dempen zoe-
mer)
■Aanpassen van het zoemervo-
lume
Het zoemervolume kan worden aange-
past op het mult i-informatiedisplay.
Wijzig de instellingen met behulp van
de bedieningstoetsen van het instru-
mentenpaneel. ( Blz. 87)
1 Druk op / van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer .
2 Druk op / van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer en houd
vervolgens ingedrukt.
3 Selecteer het volume en druk ver-
volgens op .
Elke keer dat de toets wordt ingedrukt, wij-
zigt het volume tussen 1, 2 en 3.
■Dempen van het geluid van een
zoemer
Op het multi-info rmatiedisplay wordt
een toets MUTE weergegeven wanneer
een object wordt gesignaleerd. Druk op
om het geluid van de zoemer te
dempen.
Het volume van de zoemers voor de
Toyota Parking Assist-sensor en de
RCTA (indien aanwezig) wordt gelijktij-
dig onderdrukt.
In de volgende gevallen wordt het dem-
pen automatisch geannuleerd:
 Als de stand van de selectiehendel
wordt gewijzigd.
 Als de rijsnelheid hoger wordt dan
een bepaalde snelheid.
 Als er een storing in een sensor aan-
wezig is of het systeem tijdelijk niet
kan worden gebruikt.
 Als de actieve functie handmatig
wordt uitgeschakeld.
 Als het contact UIT wordt gezet.
GR_Yaris_OM_Europe_OM52L09E.book Page 212 Thursday, August 27, 2020 1:58 PM

213
4
YARIS(GR) handleiding_Europa_M52L09_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Bedieningstoetsen instrumentenpa-
neel
Inschakelen/uitschakelen van de RCTA.
Indicatoren in buitenspiegel
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, gaan de
indicatoren in beide buitenspiegels knippe-
ren.
RCTA-zoemer
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, klinkt er
een zoemer.
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de functie in/uit
te schakelen. ( Blz. 87)
1 Druk op / van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer .
2 Druk op / van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer RCTA en druk
vervolgens op .
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF
( Blz. 81) branden. (Telkens wanneer het
contact UIT en weer AAN wordt gezet, wordt
de RCTA automatisch ingeschakeld.)
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Wanneer “Rear Cross Traffic Alert
Unavailable See Owner’s Manual” (Rear
Cross Traffic Alert niet beschikbaar, zie
handleiding) wordt weergegeven op het
multi-informatiedisplay
De sensorspanning is niet in orde of water,
sneeuw, modder, enz. hopen zich mogelijk op
RCTA (Rear Crossing
Traffic Aler t)*
De RCTA gebruikt de radarsenso-
ren opzij achter van de BSM in de
achterbumper. Deze functie is
bedoeld om de bestuurder te hel-
pen gebieden te controleren die
bij het achteruitrijden niet goed
zichtbaar zijn.
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en
de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de ver-
antwoordelijkheid van de bestuurder om
de omgeving van de auto in de gaten te
houden en veilig te rijden. ( Blz. 200)
■Ervoor zorgen dat het systeem goed
werkt
 Blz. 201
Systeemonderdelen
Inschakelen/uitschakelen van
de RCTA
GR_Yaris_OM_Europe_OM52L09E.book Page 213 Thursday, August 27, 2020 1:58 PM

214
YARIS(GR) handleiding_Europa_M52L09_nl
4-5. Gebruik van de ondersteunende systemen
in de buurt rondom de sensor boven de ach-
terbumper. ( Blz. 201)
Wanneer het water, de sneeuw, de modder,
enz. rondom de sensor worden verwijderd,
moet het systeem weer normaal gaan wer-
ken. Ook werkt mogelijk de sensor niet nor-
maal bij extreem warm of koud weer.
■Wanneer “Rear Cross Traffic Alert
Malfunction Visit Your Dealer” (Storing
in Blind Spot Monitor. Ga naar uw dea-
ler) wordt weergegeven op het multi-
informatiedisplay
Er zit mogelijk een storing in de sensor of de
sensor is niet goed uitgelijnd. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Radarsensoren opzij achter
 Blz. 201
■Werking van de RCTA
De RCTA maakt gebruik van radarsen-
soren achter om auto's die van rechts
of links achter naderen te signaleren en
waarschuwt de bestuurder voor de aan-
wezigheid van dergelijke auto's door de
indicatoren in de buitenspiegels te laten
knipperen en een zoemer te laten klin-
ken.
Naderende auto's
Detectiegebieden voor naderende
auto's
■Detectiegebieden RCTA
Hieronder staan de gebieden aange-
geven waarin auto's kunnen worden
gesignaleerd.
De zoemer kan de bestuurder waar-
schuwen voor snellere auto's die van
verder weg naderen.
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan:
●Het contact staat AAN.
●De RCTA is ingeschakeld.
●De selectiehendel staat in stand R.
●De rijsnelheid is lager dan ongeveer 8
km/h.
●De rijsnelheid van de naderende auto ligt
tussen ongeveer 8 km/h en 28 km/h.
■Aanpassen van het zoemervolume
Het zoemervolume kan worden aangepast op
het multi-informatiedisplay.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het instrumentenpa-
neel. ( Blz. 87)
RCTA
Snelheid naderende
auto Afstand waar-
schuwing (bij bena- dering)
28 km/h (snel)20 m
8 km/h (langzaam)5,5 m
GR_Yaris_OM_Europe_OM52L09E.book Page 214 Thursday, August 27, 2020 1:58 PM

215
4
YARIS(GR) handleiding_Europa_M52L09_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
1Druk op / van de bedie-
ningstoetsen van het instrumentenpaneel
en selecteer .
2 Druk op / van de bedie-
ningstoetsen van het instrumentenpa-
neel, selecteer RCTA en houd
vervolgens ingedrukt.
3 Selecteer het volume en druk vervolgens
op .
Elke keer dat de toets wordt ingedrukt, wijzigt
het volume tussen 1, 2 en 3.
■Tijdelijk dempen van het geluid van een
zoemer
Op het multi-informatiedisplay wordt een
toets MUTE weergegeven wanneer een voer-
tuig of object wordt gesignaleerd. Druk op
om het geluid van de zoemer te dem-
pen.
Het volume van de zoemers voor de Toyota
Parking Assist-sensor en de RCTA wordt
gelijktijdig onderdrukt.
In de volgende gevallen wordt het dempen
automatisch geannuleerd:
●Als de stand van de selectiehendel wordt
gewijzigd.
●Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
●Als er een storing in een sensor aanwezig
is of het systeem tijdelijk niet kan worden
gebruikt.
●Als de actieve functie handmatig wordt uit-
geschakeld.
●Als het contact UIT wordt gezet.
■Situaties waarin het systeem geen auto
signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of objecten te signale-
ren:
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
●De afstand tussen de sensor en de nade-
rende auto wordt te klein
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder het sys-
teem mogelijk niet goed werkt
Onder de volgende omstandigheden signa-
leert de RCTA auto's mogelijk niet correct:
●Als de sensor niet goed is uitgelijnd door-
dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
●Wanneer de sensor of de omgeving ervan
op bovenstaande positie op de achterbum-
per is bedekt door modder, sneeuw of ijs of
wanneer er een sticker op is geplakt
●Bij het rijden op een nat wegdek als gevolg
van slecht weer, zoals zware regenval,
sneeuw, of mist
●Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
●Wanneer een auto met hoge snelheid
nadert
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.),
fietsendrager of sneeuwploeg, is geplaatst
GR_Yaris_OM_Europe_OM52L09E.book Page 215 Thursday, August 27, 2020 1:58 PM
