YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Systems mit einem Popup-Display.
( S.205)
Einstellungen des Stop & Start-
Systems
Die Dauer der Betriebszeit des Stop & Start-
Systems nach Betätigen des Schalters “A/C”
der Klimaanlage kann in der Multi-Infor-
mationsanzeige auf 2 verschiedene Stufen
eingestellt werden. ( S.205)

4
131
YARIS(GR) Owner's Manual_Europe_M52L11_de
4
Fahren
Fahren
4-1. Vor Antritt der Fahrt
Fahrbetrieb ............................ 132
Ladung und Gepäck .............. 138
Anhängerbetrieb .................... 139
4-2. Hinweise zum Fahrbetrieb
Motorschalter (Zündschalter). 140
Schaltgetriebe........................ 143
Hebel für Fahrtrichtungsanzeiger
............................................ 146
Feststellbremse ..................... 147
4-3. Betrieb der Leuchten und Schei-
benwischer
Scheinwerferschalter ............. 149
Automatisches Fernlicht ........ 152
Schalter für Nebelscheinwerfer
............................................ 155
Scheibenwischer und Scheiben-
waschanlage ....................... 156
4-4. Tanken
Öffnen des Kraftstofftankverschlus-
ses....................................... 158
4-5. Verwenden der Fahrunterstüt-
zungssysteme
Toyota Safety Sense .............. 160
PCS (Pre-Collision-System) ... 165
LTA (Spurhalteassistent) ........ 177
Dynamische Radar-Geschwindig-
keitsregelung ....................... 187
RSA (Road Sign Assist) ......... 198
Stop & Start-System............... 202
BSM (Totwinkel-Assistent) ..... 207
Toyota Einparkhilfe- Sensor ... 213
RCTA (Warnung für Querverkehr
im Heckbereich) ................... 219
Auswahlschalter für AWD-Fahrpro-
gramm.................................. 224
GPF-System (Benzinpartikelfilter)
............................................. 225
Fahrerassistenzsysteme ........ 226
4-6. Fahrhinweise
Hinweise für den Winterbetrieb
............................................. 233

132
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-1. Vor Antritt der Fahrt
4-1.Vor An tritt der F ahrt
■Anlassen des Motors
 S.140
■Fahren
1 Schalten Sie bei voll durchgetrete-
nem Kupplungspedal in den 1.
Gang. ( S.143)
2 Lösen Sie die Feststellbremse.
( S.147)
3 Lassen Sie allmählich das Kupp-
lungspedal los. Betätigen Sie
gleichzeitig vorsichtig das Gaspe-
dal, um das Fahrzeug zu beschleu-
nigen.
■Anhalten
1 Betätigen Sie bei vollständig durch-
getretenem Kupplungspedal das
Bremspedal.
2 Falls notwendig, ziehen Sie die
Feststellbremse an.
Wenn das Fahrzeug für längere Zeit ange-
halten wird, schalten Sie den Schalthebel auf N. ( S.143)
Bei aktiviertem Stop & Start-System wird der Motor ausgeschaltet, wenn der Schalthebel
auf N geschaltet und das Kupplungspedal losgelassen wird. ( S.202)
■Parken des Fahrzeugs
1 Betätigen Sie bei vollständig durch-
getretenem Kupplungspedal das
Bremspedal.
2 Ziehen Sie die Feststellbremse an.
( S.147)
Prüfen Sie, ob die Kontrollleuchte für Fest-
stellbremse leuchtet.
3 Stellen Sie den Schalthebel auf N.
( S.143)
Stellen Sie beim Parken in Steigungen den Schalthebel auf 1 oder R und blockieren Sie
gegebenenfalls die Räder.
4 Stellen Sie den Motorschalter auf
OFF, um den Motor abzustellen.
5 Lassen Sie langsam das Bremspe-
dal los.
6 Verriegeln Sie die Tür und achten
Sie darauf, dass Sie den Schlüssel
mit sich führen.
■Anfahren am Berg
1 Ziehen Sie die Feststellbremse an
und stellen Sie den Schalthebel auf
1.
2 Betätigen Sie vorsichtig das Gaspe-
dal und lassen Sie gleichzeitig das
Kupplungspedal langsam los.
3 Lösen Sie die Feststellbremse.
■Fahren bei Regen
●Fahren Sie bei Regen vorsichtig, da die Sicht schlechter ist, die Scheiben beschla-
gen können und die Straße rutschig sein kann.
●Fahren Sie vorsichtig, wenn es zu regnen beginnt, da der Straßenbelag dann beson-ders rutschig wird.
●Vermeiden Sie beim Fahren auf einer Schnellstraße bei Regen hohe Geschwin-
digkeiten, weil eine Wasserschicht zwi- schen Reifen und Straßenbelag entstehen kann, die das normale Ansprechen von
Lenkung und Bremsen verhindert.
Fahrbetrieb
Die folgenden Hinweise sollten im
Sinne eines sicheren Fahrbetriebs
beachtet werden:
Fahrbetrieb

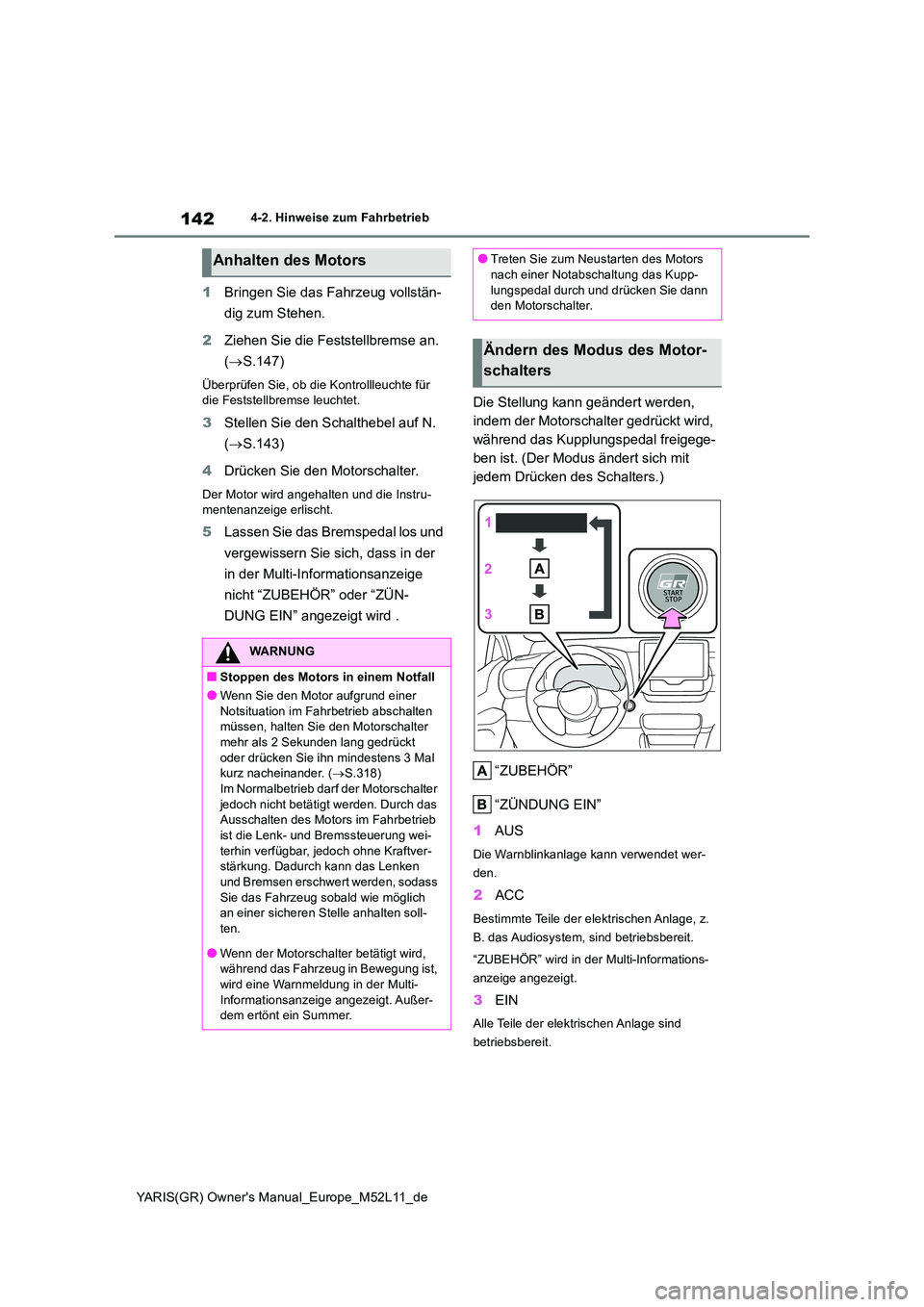

142
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-2. Hinweise zum Fahrbetrieb
1Bringen Sie das Fahrzeug vollstän-
dig zum Stehen.
2 Ziehen Sie die Feststellbremse an.
( S.147)
Überprüfen Sie, ob die Kontrollleuchte für die Feststellbremse leuchtet.
3 Stellen Sie den Schalthebel auf N.
( S.143)
4 Drücken Sie den Motorschalter.
Der Motor wird angehalten und die Instru- mentenanzeige erlischt.
5 Lassen Sie das Bremspedal los und
vergewissern Sie sich, dass in der
in der Multi-Informationsanzeige
nicht “ZUBEHÖR” oder “ZÜN-
DUNG EIN” angezeigt wird .
Die Stellung kann geändert werden,
indem der Motorschalter gedrückt wird,
während das Kupplungspedal freigege-
ben ist. (Der Modus ändert sich mit
jedem Drücken des Schalters.)
“ZUBEHÖR”
“ZÜNDUNG EIN”
1 AUS
Die Warnblinkanlage kann verwendet wer-
den.
2 ACC
Bestimmte Teile der elektrischen Anlage, z.
B. das Audiosystem, sind betriebsbereit.
“ZUBEHÖR” wird in der Multi-Informations-
anzeige angezeigt.
3 EIN
Alle Teile der elektrischen Anlage sind
betriebsbereit.
Anhalten des Motors
WARNUNG
■Stoppen des Motors in einem Notfall
●Wenn Sie den Motor aufgrund einer
Notsituation im Fahrbetrieb abschalten müssen, halten Sie den Motorschalter mehr als 2 Sekunden lang gedrückt
oder drücken Sie ihn mindestens 3 Mal kurz nacheinander. ( S.318) Im Normalbetrieb darf der Motorschalter
jedoch nicht betätigt werden. Durch das Ausschalten des Motors im Fahrbetrieb ist die Lenk- und Bremssteuerung wei-
terhin verfügbar, jedoch ohne Kraftver- stärkung. Dadurch kann das Lenken und Bremsen erschwert werden, sodass
Sie das Fahrzeug sobald wie möglich an einer sicheren Stelle anhalten soll-ten.
●Wenn der Motorschalter betätigt wird, während das Fahrzeug in Bewegung ist, wird eine Warnmeldung in der Multi-
Informationsanzeige angezeigt. Außer- dem ertönt ein Summer.
●Treten Sie zum Neustarten des Motors nach einer Notabschaltung das Kupp-
lungspedal durch und drücken Sie dann den Motorschalter.
Ändern des Modus des Motor-
schalters

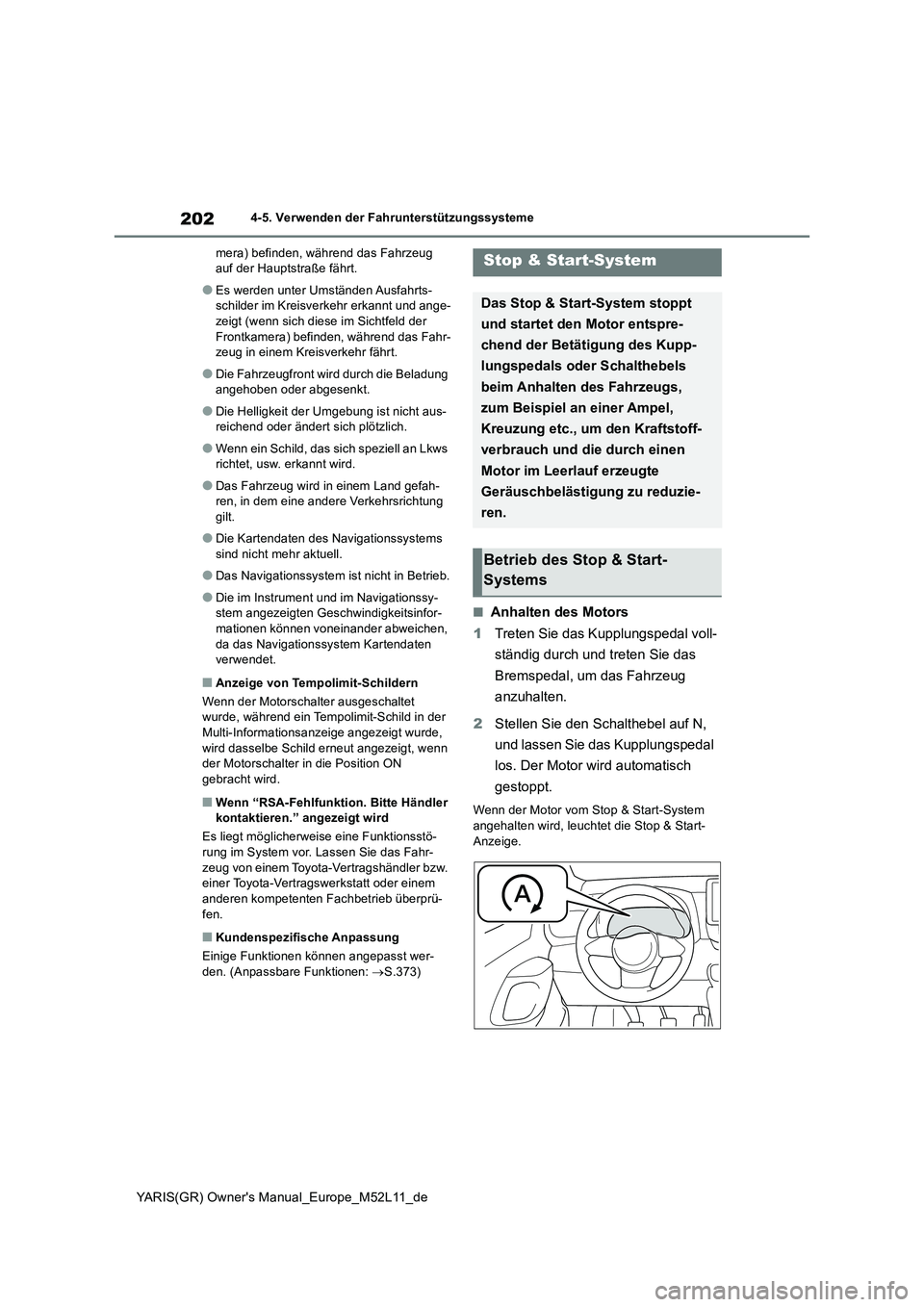

202
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
mera) befinden, während das Fahrzeug auf der Hauptstraße fährt.
●Es werden unter Umständen Ausfahrts-schilder im Kreisverkehr erkannt und ange-zeigt (wenn sich diese im Sichtfeld der
Frontkamera) befinden, während das Fahr- zeug in einem Kreisverkehr fährt.
●Die Fahrzeugfront wird durch die Beladung angehoben oder abgesenkt.
●Die Helligkeit der Umgebung ist nicht aus-reichend oder ändert sich plötzlich.
●Wenn ein Schild, das sich speziell an Lkws richtet, usw. erkannt wird.
●Das Fahrzeug wird in einem Land gefah-ren, in dem eine andere Verkehrsrichtung gilt.
●Die Kartendaten des Navigationssystems sind nicht mehr aktuell.
●Das Navigationssystem ist nicht in Betrieb.
●Die im Instrument und im Navigationssy-stem angezeigten Geschwindigkeitsinfor-mationen können voneinander abweichen,
da das Navigationssystem Kartendaten verwendet.
■Anzeige von Tempolimit-Schildern
Wenn der Motorschalter ausgeschaltet wurde, während ein Tempolimit-Schild in der
Multi-Informationsanzeige angezeigt wurde, wird dasselbe Schild erneut angezeigt, wenn der Motorschalter in die Position ON
gebracht wird.
■Wenn “RSA-Fehlfunktion. Bitte Händler kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Funktionsstö- rung im System vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprü-
fen.
■Kundenspezifische Anpassung
Einige Funktionen können angepasst wer- den. (Anpassbare Funktionen: S.373)
■Anhalten des Motors
1 Treten Sie das Kupplungspedal voll-
ständig durch und treten Sie das
Bremspedal, um das Fahrzeug
anzuhalten.
2 Stellen Sie den Schalthebel auf N,
und lassen Sie das Kupplungspedal
los. Der Motor wird automatisch
gestoppt.
Wenn der Motor vom Stop & Start-System
angehalten wird, leuchtet die Stop & Start- Anzeige.
Stop & Start-System
Das Stop & Start-System stoppt
und startet den Motor entspre-
chend der Betätigung des Kupp-
lungspedals oder Schalthebels
beim Anhalten des Fahrzeugs,
zum Beispiel an einer Ampel,
Kreuzung etc., um den Kraftstoff-
verbrauch und die durch einen
Motor im Leerlauf erzeugte
Geräuschbelästigung zu reduzie-
ren.
Betrieb des Stop & Start-
Systems

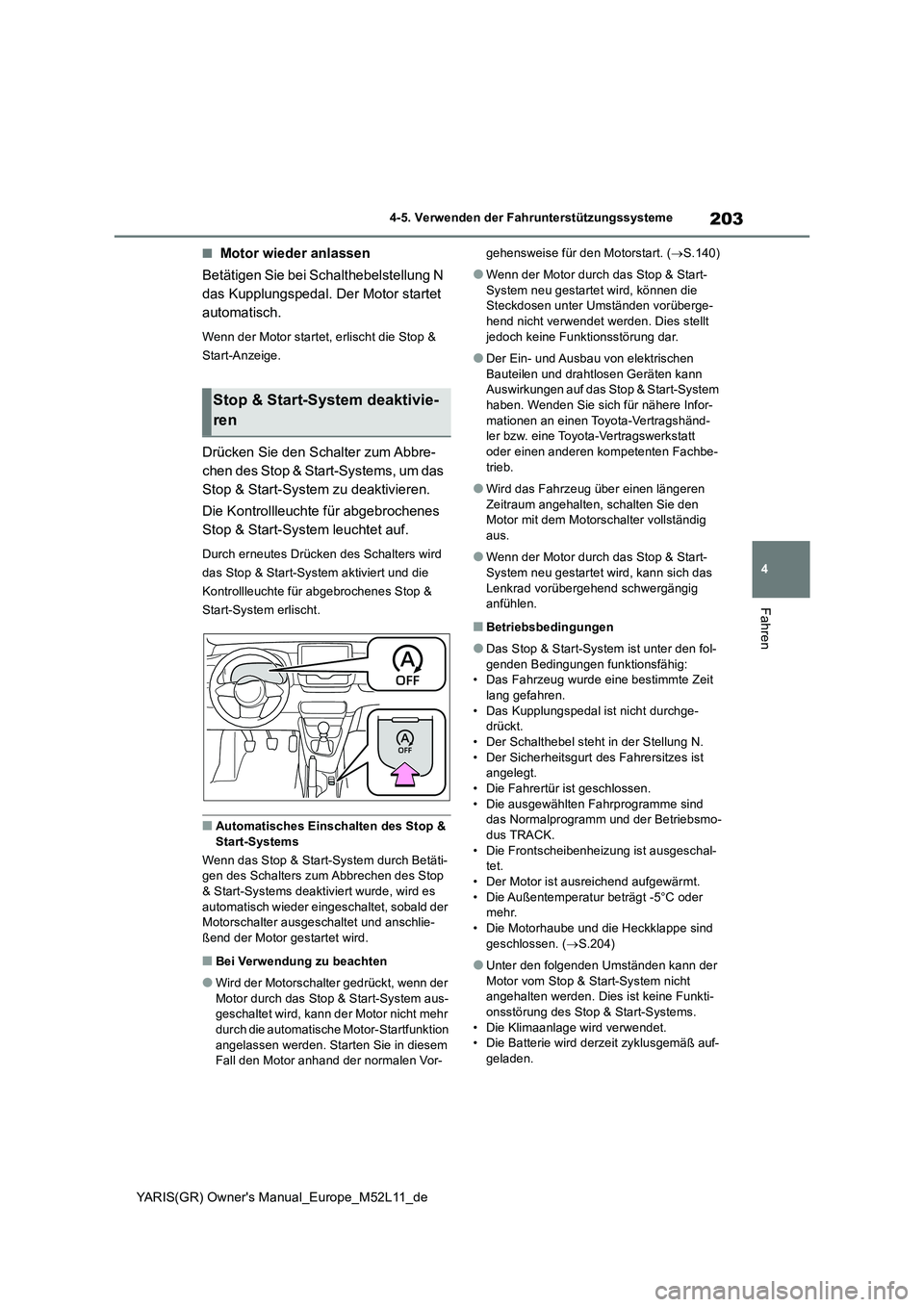

203
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Motor wieder anlassen
Betätigen Sie bei Schalthebelstellung N
das Kupplungspedal. Der Motor startet
automatisch.
Wenn der Motor startet, erlischt die Stop &
Start-Anzeige.
Drücken Sie den Schalter zum Abbre-
chen des Stop & Start-Systems, um das
Stop & Start-System zu deaktivieren.
Die Kontrollleuchte für abgebrochenes
Stop & Start-System leuchtet auf.
Durch erneutes Drücken des Schalters wird
das Stop & Start-System aktiviert und die
Kontrollleuchte für abgebrochenes Stop &
Start-System erlischt.
■Automatisches Einschalten des Stop &
Start-Systems
Wenn das Stop & Start-System durch Betäti-
gen des Schalters zum Abbrechen des Stop
& Start-Systems deaktiviert wurde, wird es
automatisch wieder eingeschaltet, sobald der
Motorschalter ausgeschaltet und anschlie-
ßend der Motor gestartet wird.
■Bei Verwendung zu beachten
●Wird der Motorschalter gedrückt, wenn der
Motor durch das Stop & Start-System aus-
geschaltet wird, kann der Motor nicht mehr
durch die automatische Motor-Startfunktion
angelassen werden. Starten Sie in diesem
Fall den Motor anhand der normalen Vor-gehensweise für den Motorstart. (S.140)
●Wenn der Motor durch das Stop & Start-
System neu gestartet wird, können die
Steckdosen unter Umständen vorüberge-
hend nicht verwendet werden. Dies stellt
jedoch keine Funktionsstörung dar.
●Der Ein- und Ausbau von elektrischen
Bauteilen und drahtlosen Geräten kann
Auswirkungen auf das Stop & Start-System
haben. Wenden Sie sich für nähere Infor-
mationen an einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbe-
trieb.
●Wird das Fahrzeug über einen längeren
Zeitraum angehalten, schalten Sie den
Motor mit dem Motorschalter vollständig
aus.
●Wenn der Motor durch das Stop & Start-
System neu gestartet wird, kann sich das
Lenkrad vorübergehend schwergängig
anfühlen.
■Betriebsbedingungen
●Das Stop & Start-System ist unter den fol-
genden Bedingungen funktionsfähig:
• Das Fahrzeug wurde eine bestimmte Zeit
lang gefahren.
• Das Kupplungspedal ist nicht durchge-
drückt.
• Der Schalthebel steht in der Stellung N.
• Der Sicherheitsgurt des Fahrersitzes ist
angelegt.
• Die Fahrertür ist geschlossen.
• Die ausgewählten Fahrprogramme sind
das Normalprogramm und der Betriebsmo-
dus TRACK.
• Die Frontscheibenheizung ist ausgeschal-
tet.
• Der Motor ist ausreichend aufgewärmt.
• Die Außentemperatur beträgt -5°C oder
mehr.
• Die Motorhaube und die Heckklappe sind
geschlossen. (S.204)
●Unter den folgenden Umständen kann der
Motor vom Stop & Start-System nicht
angehalten werden. Dies ist keine Funkti-
onsstörung des Stop & Start-Systems.
• Die Klimaanlage wird verwendet.
• Die Batterie wird derzeit zyklusgemäß auf-
geladen.
Stop & Start-System deaktivie-
ren

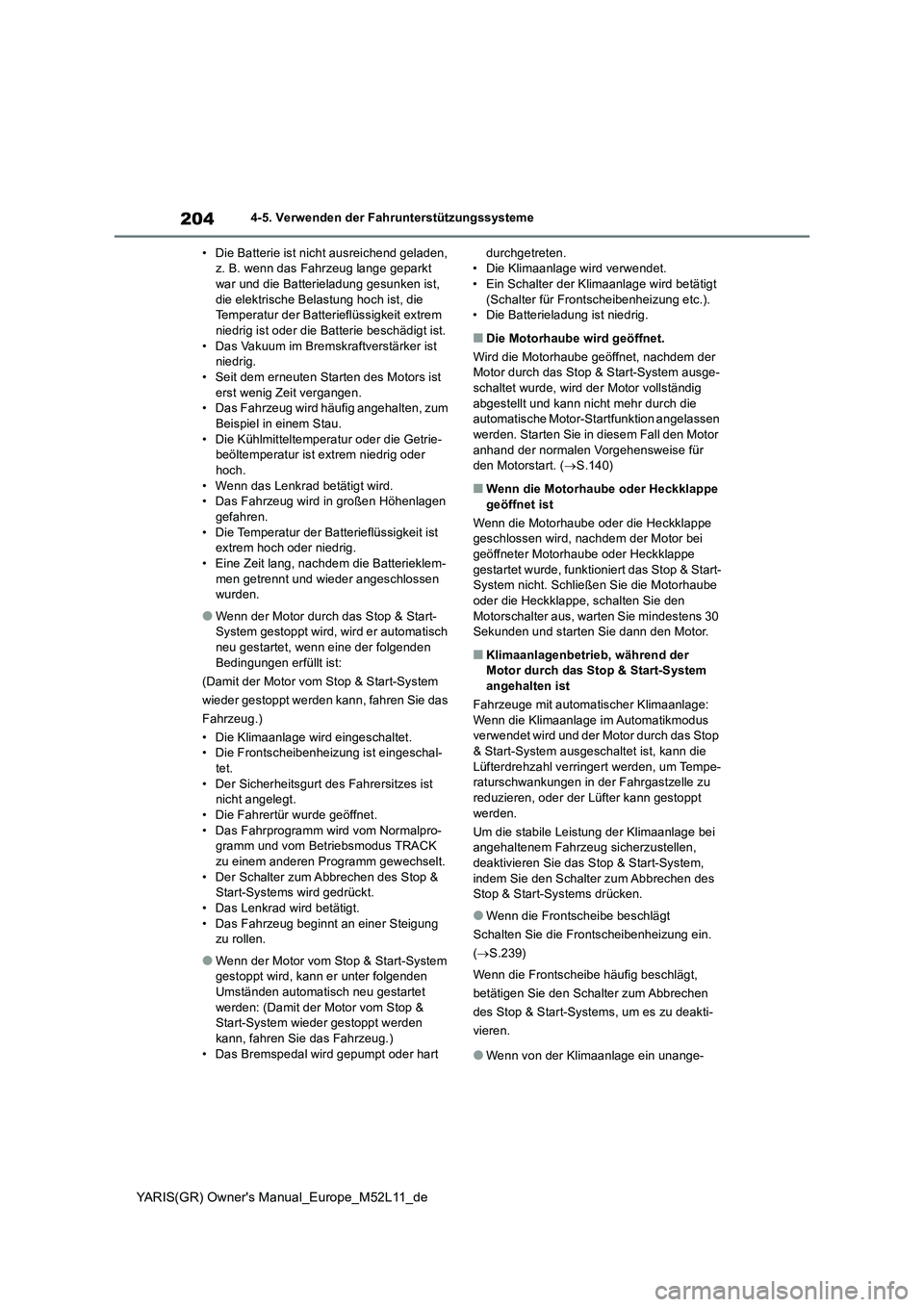

204
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
• Die Batterie ist nicht ausreichend geladen,
z. B. wenn das Fahrzeug lange geparkt
war und die Batterieladung gesunken ist,
die elektrische Belastung hoch ist, die
Temperatur der Batterieflüssigkeit extrem
niedrig ist oder die Batterie beschädigt ist.
• Das Vakuum im Bremskraftverstärker ist
niedrig.
• Seit dem erneuten Starten des Motors ist
erst wenig Zeit vergangen.
• Das Fahrzeug wird häufig angehalten, zum
Beispiel in einem Stau.
• Die Kühlmitteltemperatur oder die Getrie-
beöltemperatur ist extrem niedrig oder
hoch.
• Wenn das Lenkrad betätigt wird.
• Das Fahrzeug wird in großen Höhenlagen
gefahren.
• Die Temperatur der Batterieflüssigkeit ist
extrem hoch oder niedrig.
• Eine Zeit lang, nachdem die Batterieklem-
men getrennt und wieder angeschlossen
wurden.
●Wenn der Motor durch das Stop & Start-
System gestoppt wird, wird er automatisch
neu gestartet, wenn eine der folgenden
Bedingungen erfüllt ist:
(Damit der Motor vom Stop & Start-System
wieder gestoppt werden kann, fahren Sie das
Fahrzeug.)
• Die Klimaanlage wird eingeschaltet.
• Die Frontscheibenheizung ist eingeschal-
tet.
• Der Sicherheitsgurt des Fahrersitzes ist
nicht angelegt.
• Die Fahrertür wurde geöffnet.
• Das Fahrprogramm wird vom Normalpro-
gramm und vom Betriebsmodus TRACK
zu einem anderen Programm gewechselt.
• Der Schalter zum Abbrechen des Stop &
Start-Systems wird gedrückt.
• Das Lenkrad wird betätigt.
• Das Fahrzeug beginnt an einer Steigung
zu rollen.
●Wenn der Motor vom Stop & Start-System
gestoppt wird, kann er unter folgenden
Umständen automatisch neu gestartet
werden: (Damit der Motor vom Stop &
Start-System wieder gestoppt werden
kann, fahren Sie das Fahrzeug.)
• Das Bremspedal wird gepumpt oder hart durchgetreten.
• Die Klimaanlage wird verwendet.
• Ein Schalter der Klimaanlage wird betätigt
(Schalter für Frontscheibenheizung etc.).
• Die Batterieladung ist niedrig.
■Die Motorhaube wird geöffnet.
Wird die Motorhaube geöffnet, nachdem der
Motor durch das Stop & Start-System ausge-
schaltet wurde, wird der Motor vollständig
abgestellt und kann nicht mehr durch die
automatische Motor-Startfunktion angelassen
werden. Starten Sie in diesem Fall den Motor
anhand der normalen Vorgehensweise für
den Motorstart. (S.140)
■Wenn die Motorhaube oder Heckklappe
geöffnet ist
Wenn die Motorhaube oder die Heckklappe
geschlossen wird, nachdem der Motor bei
geöffneter Motorhaube oder Heckklappe
gestartet wurde, funktioniert das Stop & Start-
System nicht. Schließen Sie die Motorhaube
oder die Heckklappe, schalten Sie den
Motorschalter aus, warten Sie mindestens 30
Sekunden und starten Sie dann den Motor.
■Klimaanlagenbetrieb, während der
Motor durch das Stop & Start-System
angehalten ist
Fahrzeuge mit automatischer Klimaanlage:
Wenn die Klimaanlage im Automatikmodus
verwendet wird und der Motor durch das Stop
& Start-System ausgeschaltet ist, kann die
Lüfterdrehzahl verringert werden, um Tempe-
raturschwankungen in der Fahrgastzelle zu
reduzieren, oder der Lüfter kann gestoppt
werden.
Um die stabile Leistung der Klimaanlage bei
angehaltenem Fahrzeug sicherzustellen,
deaktivieren Sie das Stop & Start-System,
indem Sie den Schalter zum Abbrechen des
Stop & Start-Systems drücken.
●Wenn die Frontscheibe beschlägt
Schalten Sie die Frontscheibenheizung ein.
(S.239)
Wenn die Frontscheibe häufig beschlägt,
betätigen Sie den Schalter zum Abbrechen
des Stop & Start-Systems, um es zu deakti-
vieren.
●Wenn von der Klimaanlage ein unange-

205
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

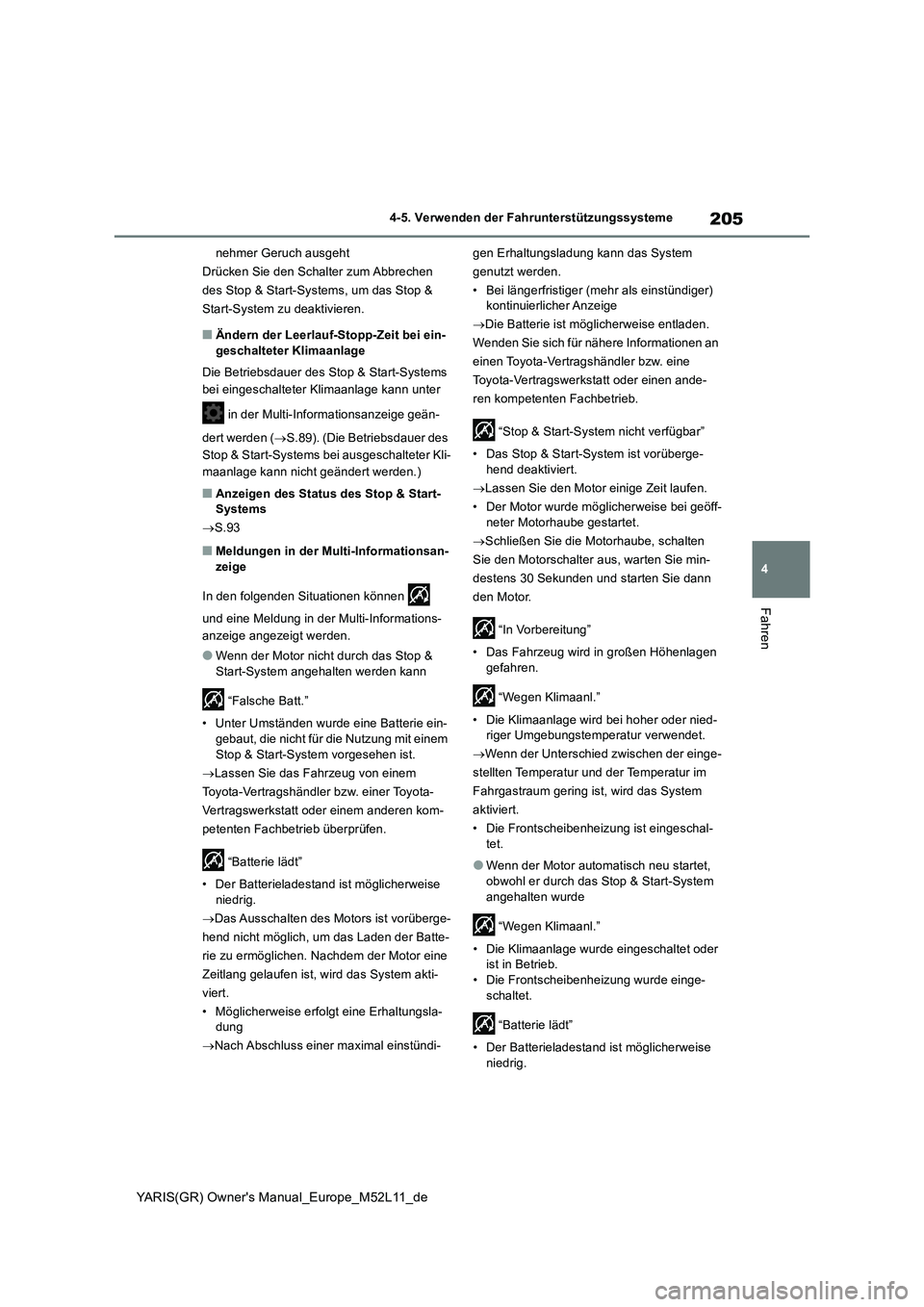

nehmer Geruch ausgeht
Drücken Sie den Schalter zum Abbrechen
des Stop & Start-Systems, um das Stop &
Start-System zu deaktivieren.
■Ändern der Leerlauf-Stopp-Zeit bei ein-
geschalteter Klimaanlage
Die Betriebsdauer des Stop & Start-Systems
bei eingeschalteter Klimaanlage kann unter
in der Multi-Informationsanzeige geän-
dert werden (S.89). (Die Betriebsdauer des
Stop & Start-Systems bei ausgeschalteter Kli-
maanlage kann nicht geändert werden.)
■Anzeigen des Status des Stop & Start-
Systems
S.93
■Meldungen in der Multi-Informationsan-
zeige
In den folgenden Situationen können
und eine Meldung in der Multi-Informations-
anzeige angezeigt werden.
●Wenn der Motor nicht durch das Stop &
Start-System angehalten werden kann
“Falsche Batt.”
• Unter Umständen wurde eine Batterie ein-
gebaut, die nicht für die Nutzung mit einem
Stop & Start-System vorgesehen ist.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kom-
petenten Fachbetrieb überprüfen.
“Batterie lädt”
• Der Batterieladestand ist möglicherweise
niedrig.
Das Ausschalten des Motors ist vorüberge-
hend nicht möglich, um das Laden der Batte-
rie zu ermöglichen. Nachdem der Motor eine
Zeitlang gelaufen ist, wird das System akti-
viert.
• Möglicherweise erfolgt eine Erhaltungsla-
dung
Nach Abschluss einer maximal einstündi-gen Erhaltungsladung kann das System
genutzt werden.
• Bei längerfristiger (mehr als einstündiger)
kontinuierlicher Anzeige
Die Batterie ist möglicherweise entladen.
Wenden Sie sich für nähere Informationen an
einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
“Stop & Start-System nicht verfügbar”
• Das Stop & Start-System ist vorüberge-
hend deaktiviert.
Lassen Sie den Motor einige Zeit laufen.
• Der Motor wurde möglicherweise bei geöff-
neter Motorhaube gestartet.
Schließen Sie die Motorhaube, schalten
Sie den Motorschalter aus, warten Sie min-
destens 30 Sekunden und starten Sie dann
den Motor.
“In Vorbereitung”
• Das Fahrzeug wird in großen Höhenlagen
gefahren.
“Wegen Klimaanl.”
• Die Klimaanlage wird bei hoher oder nied-
riger Umgebungstemperatur verwendet.
Wenn der Unterschied zwischen der einge-
stellten Temperatur und der Temperatur im
Fahrgastraum gering ist, wird das System
aktiviert.
• Die Frontscheibenheizung ist eingeschal-
tet.
●Wenn der Motor automatisch neu startet,
obwohl er durch das Stop & Start-System
angehalten wurde
“Wegen Klimaanl.”
• Die Klimaanlage wurde eingeschaltet oder
ist in Betrieb.
• Die Frontscheibenheizung wurde einge-
schaltet.
“Batterie lädt”
• Der Batterieladestand ist möglicherweise
niedrig.
