2021 TOYOTA COROLLA HATCHBACK ECO mode

932-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule

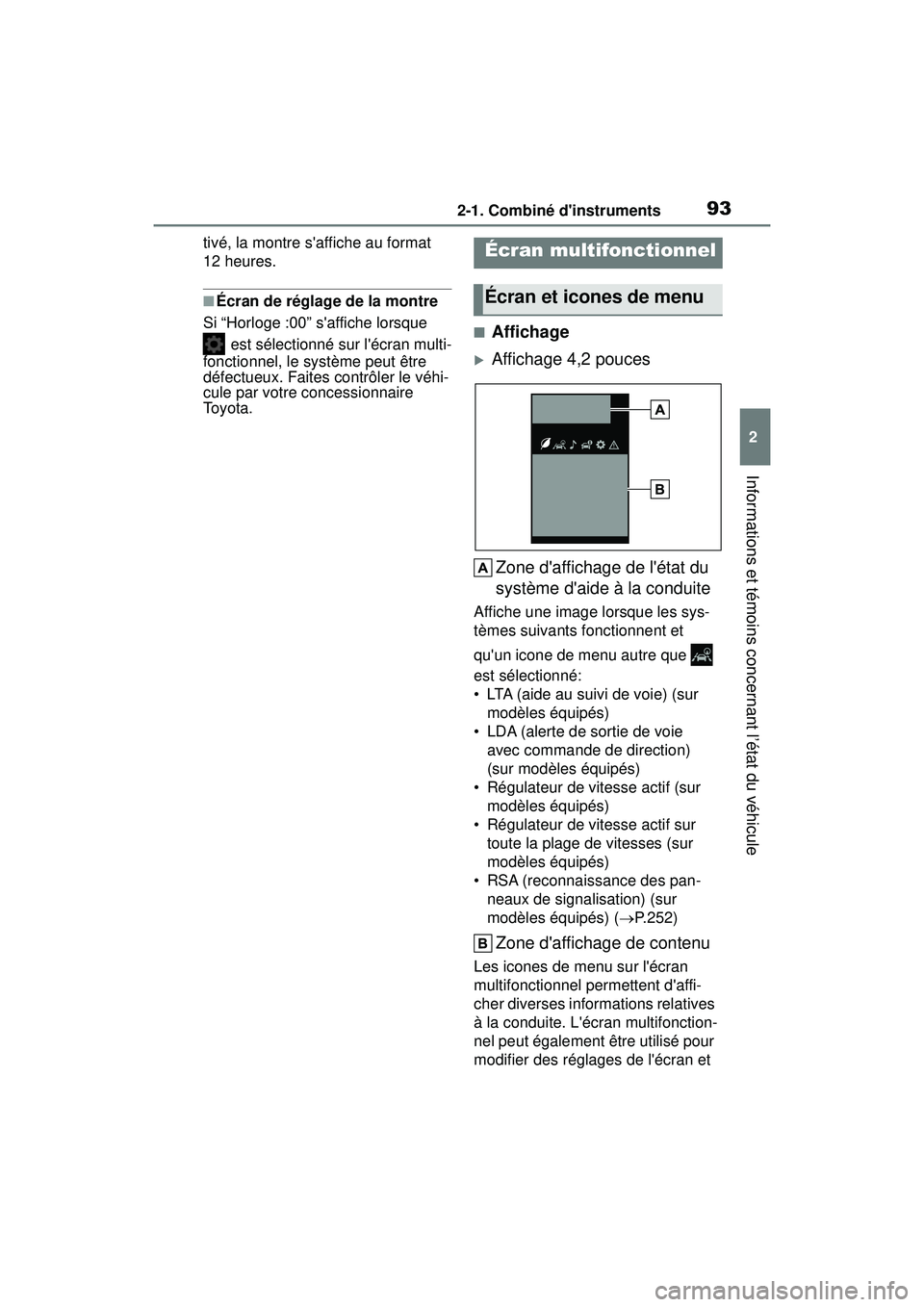

COROLLA H/B_Dtivé, la montre s'affiche au format
12 heures.
■Écran de réglage de la montre
Si “Horloge :00” s'affiche lorsque est sélectionné sur l'écran multi-
fonctionnel, le système peut être
défectueux. Faites contrôler le véhi-
cule par votre concessionnaire
To y o t a .
■Affichage
Affichage 4,2 pouces
Zone d'affichage de l'état du
système d'aide à la conduite
Affiche une image lorsque les sys-
tèmes suivants fonctionnent et
qu'un icone de menu autre que
est sélectionné:
• LTA (aide au suivi de voie) (sur modèles équipés)
• LDA (alerte de sortie de voie avec commande de direction)
(sur modèles équipés)
• Régulateur de vitesse actif (sur modèles équipés)
• Régulateur de vitesse actif sur toute la plage de vitesses (sur
modèles équipés)
• RSA (reconnaissance des pan- neaux de signalisation) (sur
modèles équipés) ( P.252)
Zone d'affichage de contenu
Les icones de menu sur l'écran
multifonctionnel permettent d'affi-
cher diverses informations relatives
à la conduite. L'écran multifonction-
nel peut également être utilisé pour
modifier des réglages de l'écran et
Écran multifonctionnel
Écran et icones de menu

942-1. Combiné d'instruments

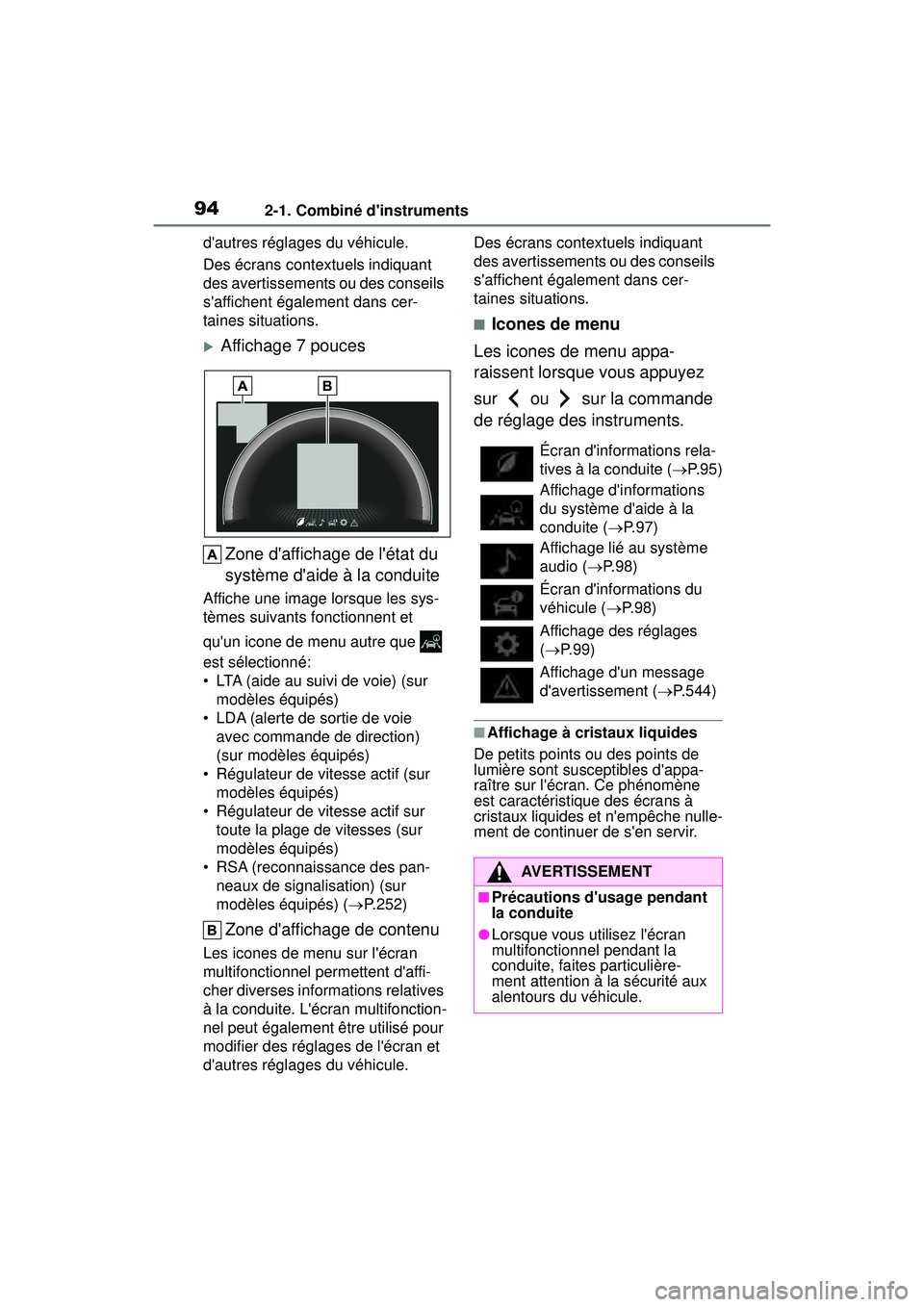

COROLLA H/B_Dd'autres réglages du véhicule.
Des écrans contextuels indiquant
des avertissements ou des conseils
s'affichent également dans cer-
taines situations.
Affichage 7 pouces
Zone d'affichage de l'état du
système d'aide à la conduite
Affiche une image lorsque les sys-
tèmes suivants fonctionnent et
qu'un icone de menu autre que
est sélectionné:
• LTA (aide au suivi de voie) (sur modèles équipés)
• LDA (alerte de sortie de voie avec commande de direction)
(sur modèles équipés)
• Régulateur de vitesse actif (sur modèles équipés)
• Régulateur de vitesse actif sur toute la plage de vitesses (sur
modèles équipés)
• RSA (reconnaissance des pan- neaux de signalisation) (sur
modèles équipés) ( P.252)
Zone d'affichage de contenu
Les icones de menu sur l'écran
multifonctionnel permettent d'affi-
cher diverses informations relatives
à la conduite. L'écran multifonction-
nel peut égalemen t être utilisé pour
modifier des réglages de l'écran et
d'autres réglages du véhicule. Des écrans contextuels indiquant
des avertissements ou des conseils
s'affichent également dans cer-
taines situations.
■Icones de menu
Les icones de menu appa-
raissent lorsque vous appuyez
sur ou sur la commande
de réglage des instruments.
■Affichage à cristaux liquides
De petits points ou des points de
lumière sont susceptibles d'appa-
raître sur l'écran. Ce phénomène
est caractéristique des écrans à
cristaux liquides et n'empêche nulle-
ment de continuer de s'en servir.
Écran d'informations rela-
tives à la conduite ( P. 9 5 )
Affichage d'informations
du système d'aide à la
conduite ( P. 9 7 )
Affichage lié au système
audio ( P. 9 8 )
Écran d'informations du
véhicule ( P. 9 8 )
Affichage des réglages
( P. 9 9 )
Affichage d'un message
d'avertissement ( P.544)
AVERTISSEMENT
■Précautions d'usage pendant
la conduite
●Lorsque vous utilisez l'écran
multifonctionnel pendant la
conduite, faites particulière-
ment attention à la sécurité aux
alentours du véhicule.

952-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_D

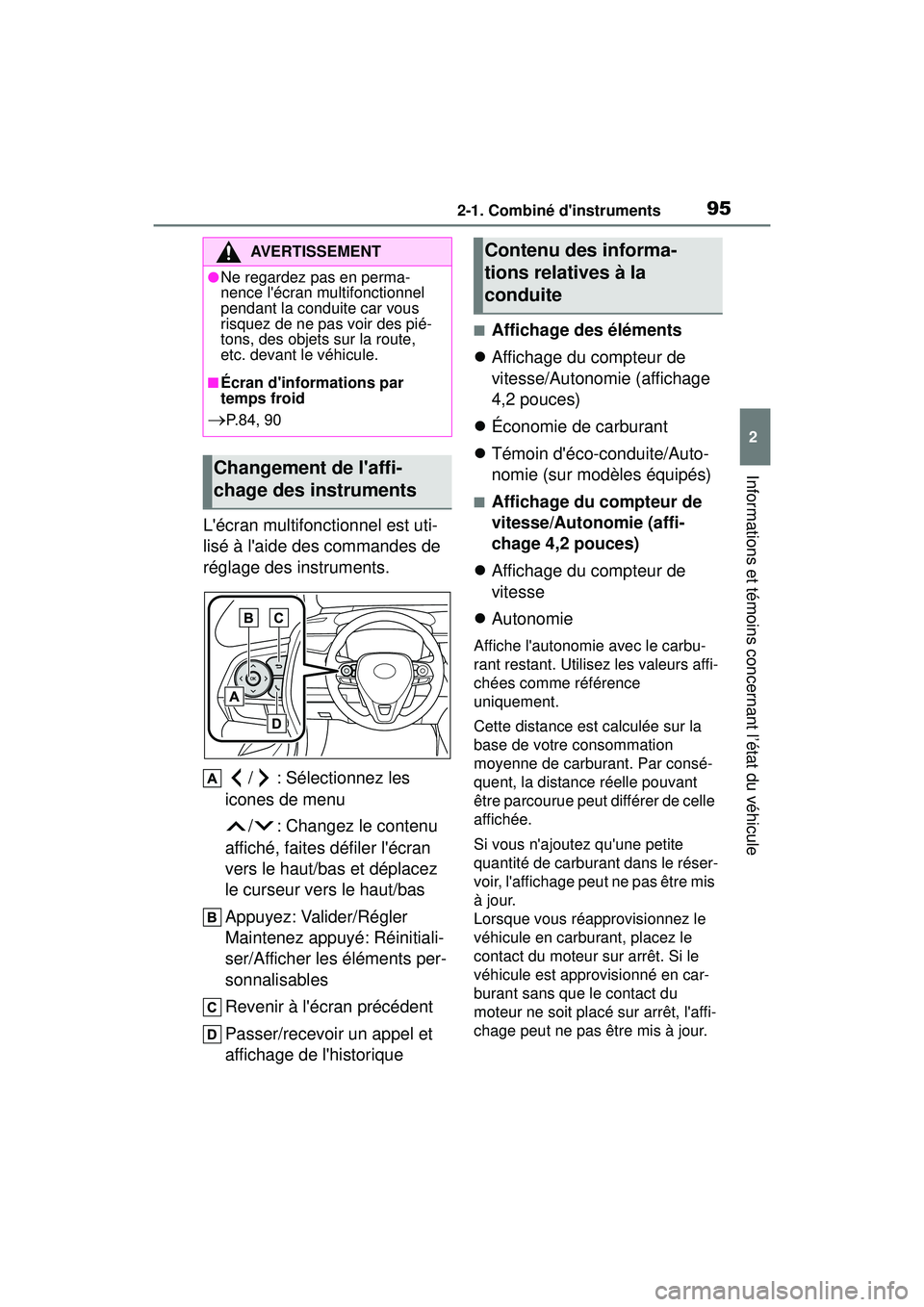

L'écran multifonctionnel est uti-
lisé à l'aide des commandes de
réglage des instruments.
/ : Sélectionnez les
icones de menu
/ : Changez le contenu
affiché, faites défiler l'écran
vers le haut/bas et déplacez
le curseur vers le haut/bas
Appuyez: Valider/Régler
Maintenez appuyé: Réinitiali-
ser/Afficher les éléments per-
sonnalisables
Revenir à l'écran précédent
Passer/recevoir un appel et
affichage de l'historique
■Affichage des éléments
 Affichage du compteur de
vitesse/Autonomie (affichage
4,2 pouces)
 Économie de carburant
 Témoin d'éco-conduite/Auto-
nomie (sur modèles équipés)
■Affichage du compteur de
vitesse/Autonomie (affi-
chage 4,2 pouces)
 Affichage du compteur de
vitesse
 Autonomie
Affiche l'autonomie avec le carbu-
rant restant. Utilisez les valeurs affi-
chées comme référence
uniquement.
Cette distance est calculée sur la
base de votre consommation
moyenne de carburant. Par consé-
quent, la distance réelle pouvant
être parcourue peut différer de celle
affichée.
Si vous n'ajoutez qu'une petite
quantité de carburant dans le réser-
voir, l'affichage peut ne pas être mis
à jour.
Lorsque vous réapprovisionnez le
véhicule en carburant, placez le
contact du moteur sur arrêt. Si le
véhicule est approvisionné en car-
burant sans que le contact du
moteur ne soit placé sur arrêt, l'affi-
chage peut ne pas être mis à jour.
AVERTISSEMENT
●Ne regardez pas en perma-
nence l'écran multifonctionnel
pendant la conduite car vous
risquez de ne pas voir des pié-
tons, des objets sur la route,
etc. devant le véhicule.
■Écran d'informations par
temps froid
P. 8 4 , 9 0
Changement de l'affi-
chage des instruments
Contenu des informa-
tions relatives à la
conduite

962-1. Combiné d'instruments
COROLLA H/B_D

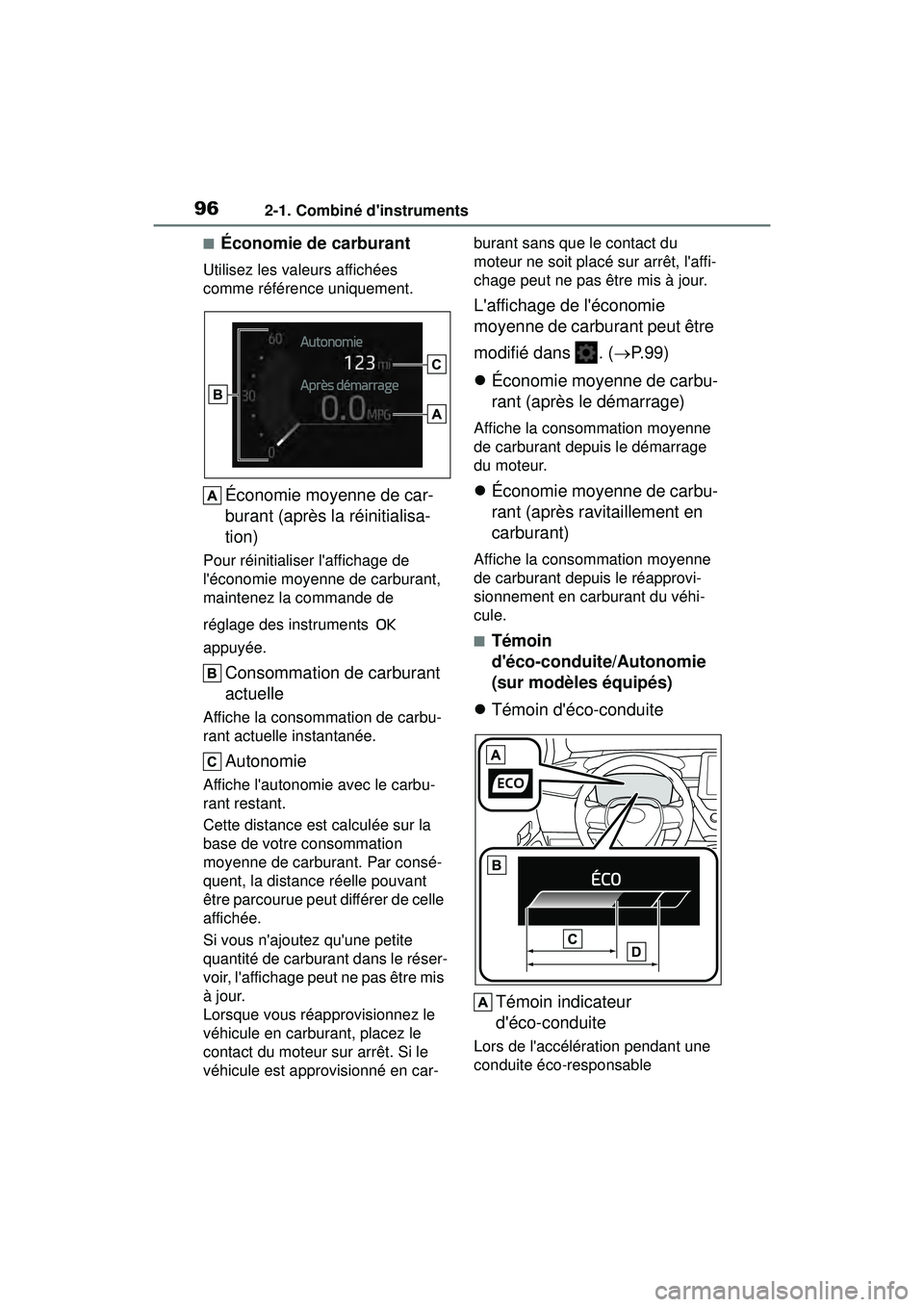

■Économie de carburant
Utilisez les valeurs affichées
comme référence uniquement.
Économie moyenne de car-
burant (après la réinitialisa-
tion)
Pour réinitialiser l'affichage de
l'économie moyenne de carburant,
maintenez la commande de
réglage des instruments
appuyée.
Consommation de carburant
actuelle
Affiche la consommation de carbu-
rant actuelle instantanée.
Autonomie
Affiche l'autonomie avec le carbu-
rant restant.
Cette distance est calculée sur la
base de votre consommation
moyenne de carburant. Par consé-
quent, la distance réelle pouvant
être parcourue peut différer de celle
affichée.
Si vous n'ajoutez qu'une petite
quantité de carburant dans le réser-
voir, l'affichage peut ne pas être mis
à jour.
Lorsque vous réapprovisionnez le
véhicule en carburant, placez le
contact du moteur sur arrêt. Si le
véhicule est approvisionné en car-burant sans que le contact du
moteur ne soit placé sur arrêt, l'affi-
chage peut ne pas être mis à jour.
L'affichage de l'économie
moyenne de carburant peut être
modifié dans . (
P.99)
 Économie moyenne de carbu-
rant (après le démarrage)
Affiche la consommation moyenne
de carburant depuis le démarrage
du moteur.
Économie moyenne de carbu-
rant (après ravitaillement en
carburant)
Affiche la consommation moyenne
de carburant depuis le réapprovi-
sionnement en carburant du véhi-
cule.
■Témoin
d'éco-conduite/Autonomie
(sur modèles équipés)
 Témoin d'éco-conduite
Témoin indicateur
d'éco-conduite
Lors de l'accélération pendant une
conduite éco-responsable

972-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule

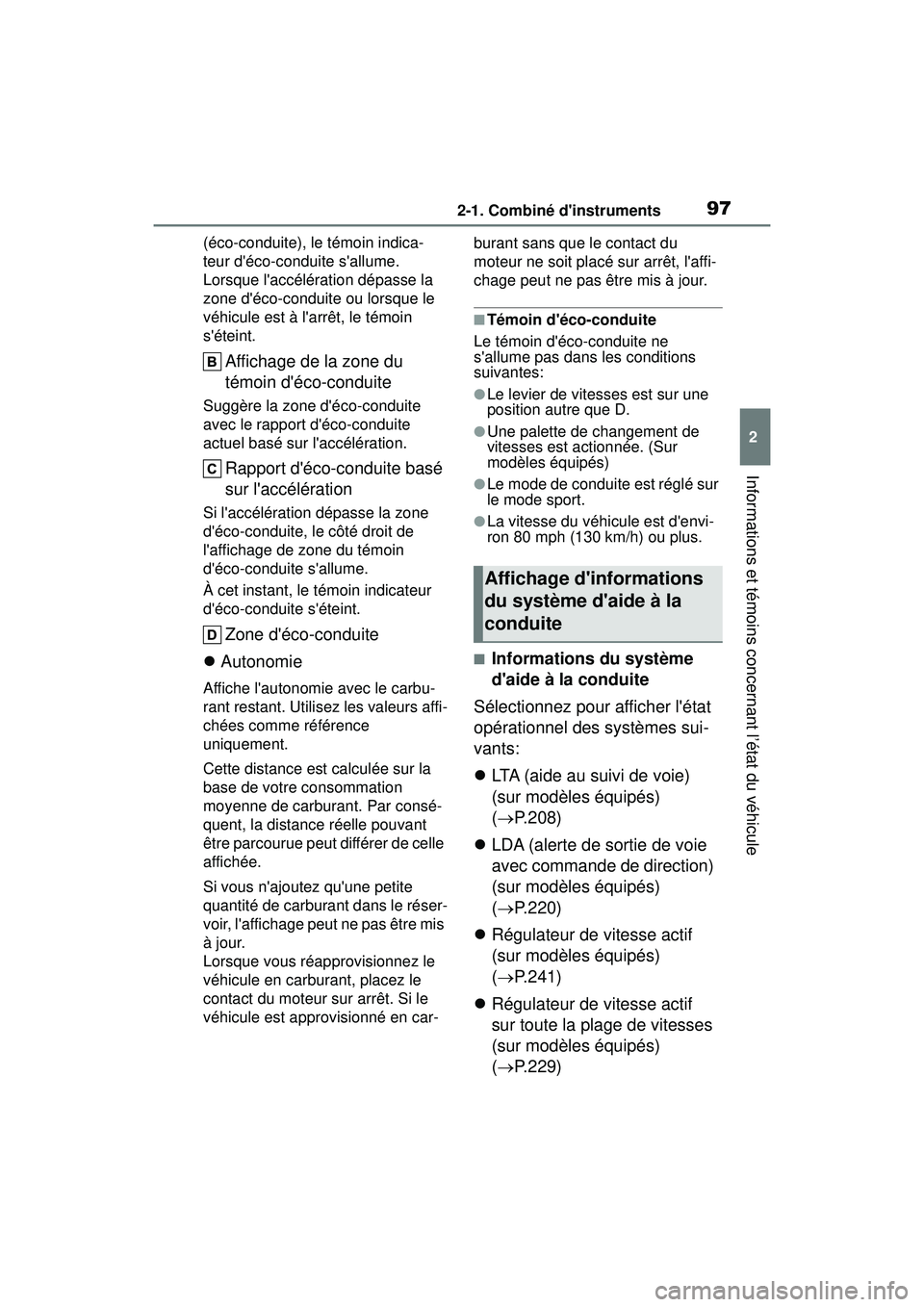

COROLLA H/B_D(éco-conduite), le témoin indica-
teur d'éco-conduite s'allume.
Lorsque l'accélération dépasse la
zone d'éco-conduite ou lorsque le
véhicule est à l'arrêt, le témoin
s'éteint.
Affichage de la zone du
témoin d'éco-conduite
Suggère la zone d'éco-conduite
avec le rapport d'éco-conduite
actuel basé sur l'accélération.
Rapport d'éco-conduite basé
sur l'accélération
Si l'accélération dépasse la zone
d'éco-conduite, le côté droit de
l'affichage de zone du témoin
d'éco-conduite s'allume.
À cet instant, le té
moin indicateur
d'éco-conduite s'éteint.
Zone d'éco-conduite
 Autonomie
Affiche l'autonomie avec le carbu-
rant restant. Utilisez les valeurs affi-
chées comme référence
uniquement.
Cette distance est calculée sur la
base de votre consommation
moyenne de carburant. Par consé-
quent, la distance réelle pouvant
être parcourue peut différer de celle
affichée.
Si vous n'ajoutez qu'une petite
quantité de carburant dans le réser-
voir, l'affichage peut ne pas être mis
à jour.
Lorsque vous réapprovisionnez le
véhicule en carburant, placez le
contact du moteur sur arrêt. Si le
véhicule est approvisionné en car- burant sans que le contact du
moteur ne soit placé sur arrêt, l'affi-
chage peut ne pas être mis à jour.
■Témoin d'éco-conduite
Le témoin d'éco-conduite ne
s'allume pas dans les conditions
suivantes:
●Le levier de vitesses est sur une
position autre que D.
●Une palette de changement de
vitesses est actionnée. (Sur
modèles équipés)
●Le mode de conduite est réglé sur
le mode sport.
●La vitesse du véhicule est d'envi-
ron 80 mph (130 km/h) ou plus.
■Informations du système
d'aide à la conduite
Sélectionnez pour afficher l'état
opérationnel des systèmes sui-
vants:
 LTA (aide au suivi de voie)
(sur modèles équipés)
( P.208)
 LDA (alerte de sortie de voie
avec commande de direction)
(sur modèles équipés)
( P.220)
 Régulateur de vitesse actif
(sur modèles équipés)
( P.241)
 Régulateur de vitesse actif
sur toute la plage de vitesses
(sur modèles équipés)
( P.229)
Affichage d'informations
du système d'aide à la
conduite

982-1. Combiné d'instruments
COROLLA H/B_D
■Affichage lié au système de
navigation (sur modèles
équipés)
Sélectionnez pour afficher les
informations suivantes liées au
système de navigation:
 Guidage d'itinéraire jusqu'à
destination
 Affichage de la boussole (affi-
chage tête haute)
■Affichage du guidage d'itiné-
raire jusqu'à destination
Lorsque l'affichage du guidage d'iti-
néraire jusqu'à destination est
activé sur l'affichage tête haute, il
n'apparaît pas sur l'écran multifonc-
tionnel. ( P.102)
Sélectionnez pour activer la
sélection d'une source audio ou
d'une piste sur les instruments à
l'aide des commandes de
réglage des instruments.
Cet icone de menu peut être para-
métré pour être affiché/ne pas être
affiché dans .
■Informations relatives à la
conduite
Affiche des informations de
conduite telles qu e les suivantes:
Type d'informations relatives
à la conduite
Éléments d'informations rela-
tives à la conduite
Affiche les informations sui-
vantes selon le type et les élé-
ments d'informations relatives à
la conduite sélectionnés dans . ( P.99)
 Après le démarrage
• Distance: Affiche la distance par-
courue depuis le démarrage du
moteur
• Temps écoulé: Affiche le temps écoulé depuis le démarrage du
moteur
• Vitesse moyenne du véhicule: Affiche la vitesse moyenne du
véhicule depuis le démarrage du
moteur
 Après la réinitialisation
• Distance: Affiche la distance par-
courue depuis la réinitialisation
de l'affichage
*
• Temps écoulé: Affiche le temps écoulé depuis la réinitialisation de
l'affichage
*
• Vitesse moyenne du véhicule: Affiche la vitesse moyenne du
véhicule depuis la réinitialisation
Affichage lié au système
audio
Écran d'informations du
véhicule

992-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule

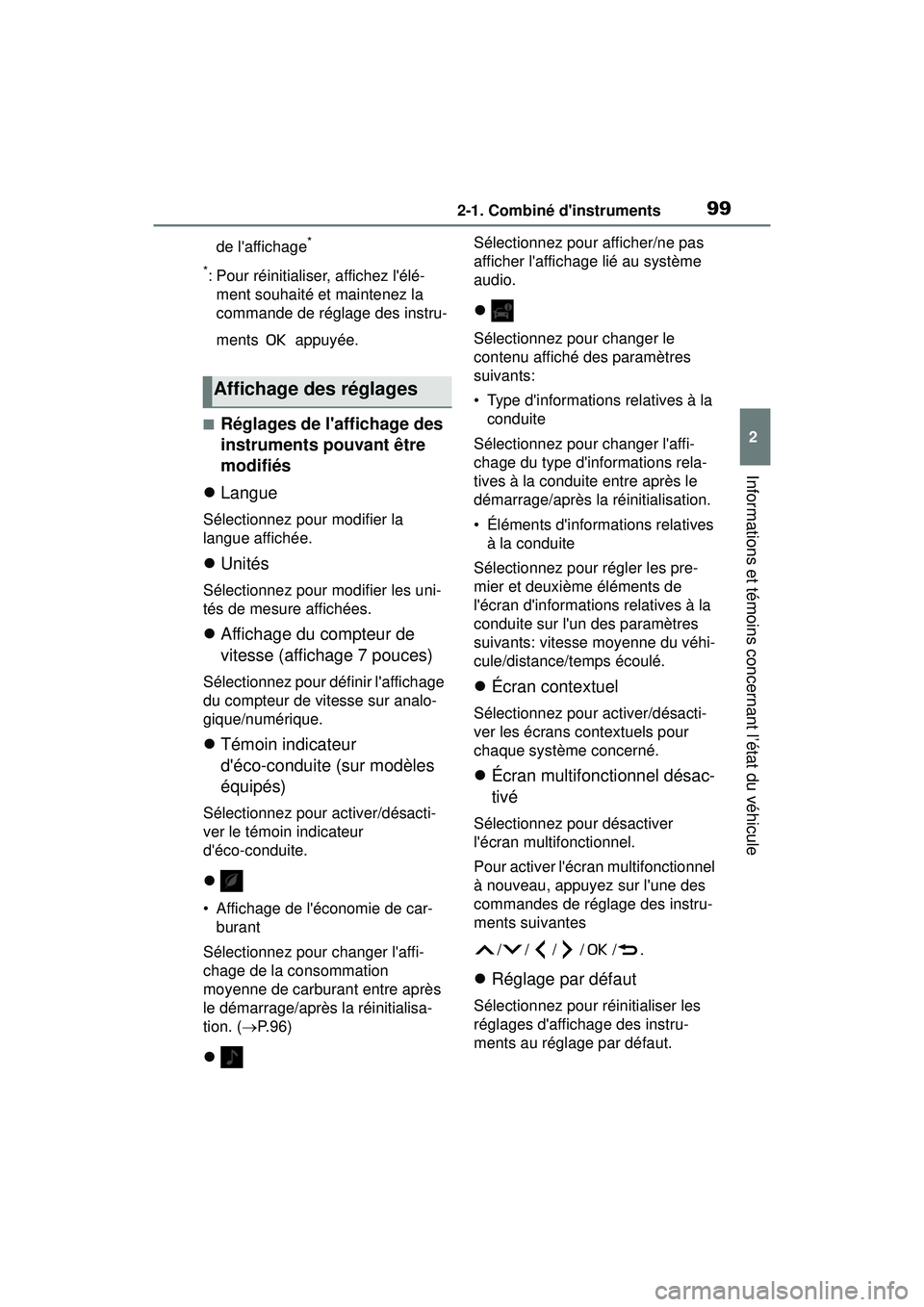

COROLLA H/B_Dde l'affichage
*
*
: Pour réinitialiser, affichez l'élé- ment souhaité et maintenez la
commande de réglage des instru-
ments appuyée.
■Réglages de l'affichage des
instruments pouvant être
modifiés
 Langue
Sélectionnez pour modifier la
langue affichée.
Unités
Sélectionnez pour modifier les uni-
tés de mesure affichées.
Affichage du compteur de
vitesse (affichage 7 pouces)
Sélectionnez pour définir l'affichage
du compteur de vitesse sur analo-
gique/numérique.
Témoin indicateur
d'éco-conduite (sur modèles
équipés)
Sélectionnez pour activer/désacti-
ver le témoin indicateur
d'éco-conduite.

• Affichage de l'économie de car-
burant
Sélectionnez pour changer l'affi-
chage de la consommation
moyenne de carburant entre après
le démarrage/après la réinitialisa-
tion. ( P. 9 6 )

Sélectionnez pour afficher/ne pas
afficher l'affichage lié au système
audio.

Sélectionnez pour changer le
contenu affiché des paramètres
suivants:
• Type d'informations relatives à la
conduite
Sélectionnez pour changer l'affi-
chage du type d'informations rela-
tives à la conduite entre après le
démarrage/après la réinitialisation.
• Éléments d'informations relatives à la conduite
Sélectionnez pour régler les pre-
mier et deuxième éléments de
l'écran d'informatio ns relatives à la
conduite sur l'un des paramètres
suivants: vitesse moyenne du véhi-
cule/distance/temps écoulé.
 Écran contextuel
Sélectionnez pour activer/désacti-
ver les écrans contextuels pour
chaque système concerné.
Écran multifonctionnel désac-
tivé
Sélectionnez pour désactiver
l'écran multif onctionnel.
Pour activer l'écran multifonctionnel
à nouveau, appuyez sur l'une des
commandes de réglage des instru-
ments suivantes
//// /.
Réglage par défaut
Sélectionnez pour réinitialiser les
réglages d'affichage des instru-
ments au réglage par défaut.
Affichage des réglages

1012-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_D
*: Sur modèles équipés
Les illustrations dans ce texte sont ut ilisées à titre d'exemple et peuvent dif-
férer de l'image réellement affichée par l'affichage tête haute.
Zone d'affichage de l'état du systè me d'aide à la conduite/liée au
système de navigation (sur modèles équipés) ( P.103)
Zone d'affichage de la position de changement de vitesse (trans-
mission à variation continue)/d'affichage RSA (reconnaissance
des panneaux de signalisation) (sur modèles équipés) ( P.165,
252)
Affichage de la vitesse du véhicule
Zone d'affichage du compte-tours/du témoin d'éco-conduite (sur
modèles équipés)/de la température extérieure ( P.105)
■L'affichage tête haute fonc-
tionne quand
Le contact du moteur est sur ON.■Lors de l'utilisation de l'affi-
chage tête haute
Le port de lunettes de soleil, surtout
si elles sont polarisées, peut gêner
la lisibilité de l'affi chage tête haute,
ou le faire paraître plus sombre.
Réglez la luminosité de l'affichage
Affichage tête haute*
L'affichage tête haute projette sur le pare-brise diverses infor-
mations relatives à la conduite et l'état de fonctionnement des
systèmes d'aide à la conduite.
Composants du système
