2021 PEUGEOT EXPERT Omistajan Käsikirja (in Finnish)

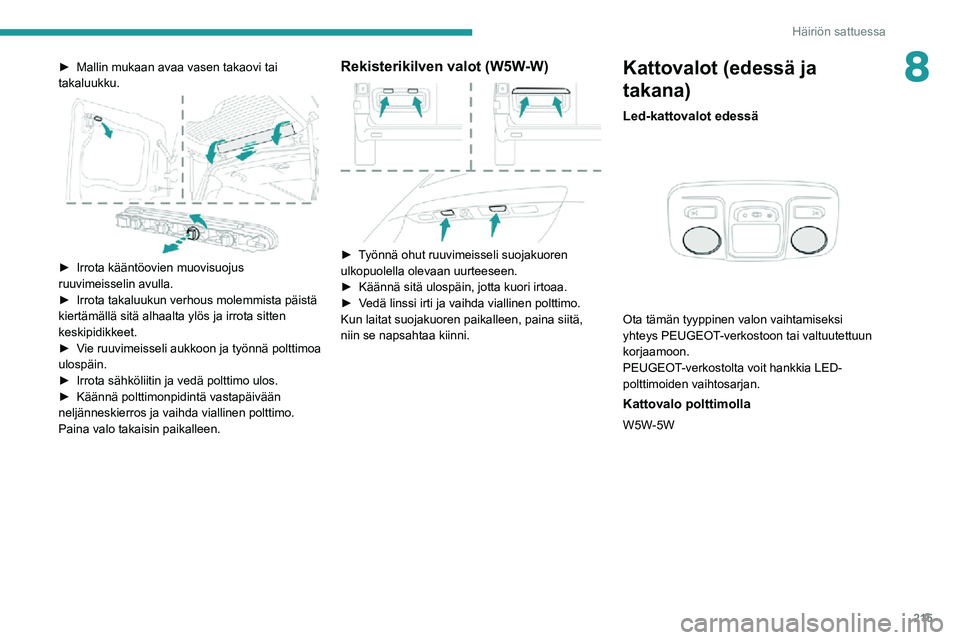

215
Häiriön sattuessa
8►  Mallin mukaan avaa vasen takaovi tai takaluukku.

►  Irrota kääntöovien muovisuojus ruuvimeisselin avulla.►  Irrota takaluukun verhous molemmista päistä kiertämällä sitä alhaalta ylös ja irrota sitten
keskipidikkeet.
►  Vie ruuvimeisseli aukkoon ja työnnä polttimoa ulospäin.►  Irrota sähköliitin ja vedä polttimo ulos.►  Käännä polttimonpidintä vastapäivään neljänneskierros ja vaihda viallinen polttimo.
Paina valo takaisin paikalleen.
Rekisterikilven valot (W5W-W)

►  Työnnä ohut ruuvimeisseli suojakuoren ulkopuolella olevaan uurteeseen.►  Käännä sitä ulospäin, jotta kuori irtoaa.►  Vedä linssi irti ja vaihda viallinen polttimo.Kun laitat suojakuoren paikalleen, paina siitä,
niin se napsahtaa kiinni.
Kattovalot (edessä ja
takana)
Led-kattovalot edessä

Ota tämän tyyppinen valon vaihtamiseksi
yhteys PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.
PEUGEOT-verkostolta voit hankkia LED-
polttimoiden vaihtosarjan.
Kattovalo polttimolla
W5W-5W

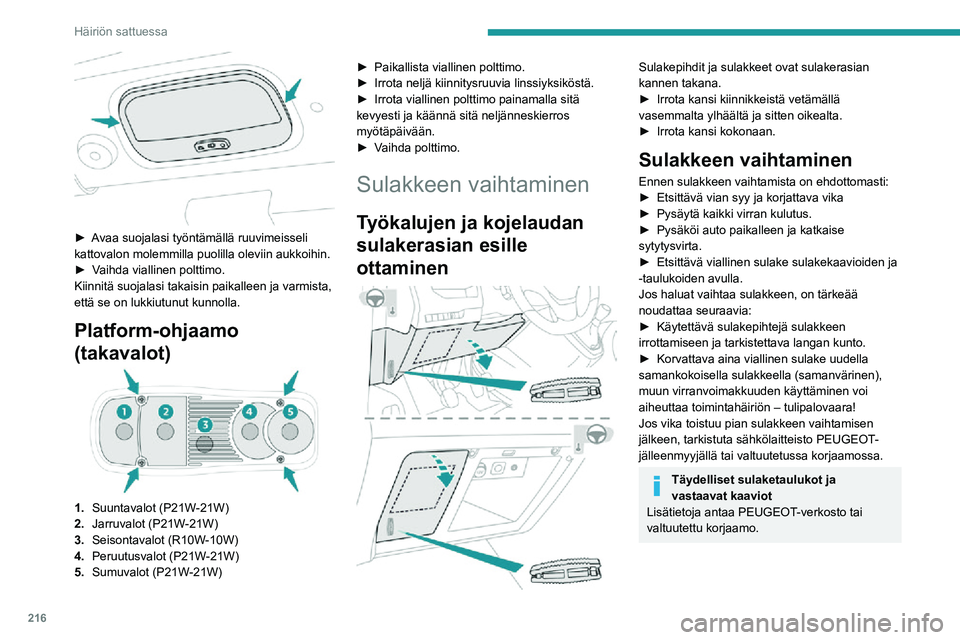

216
Häiriön sattuessa

►  Avaa suojalasi työntämällä ruuvimeisseli kattovalon molemmilla puolilla oleviin aukkoihin.►  Vaihda viallinen polttimo.Kiinnitä suojalasi takaisin paikalleen ja varmista,
että se on lukkiutunut kunnolla.
Platform-ohjaamo
(takavalot)
1.Suuntavalot (P21W-21W)
2. Jarruvalot (P21W-21W)
3. Seisontavalot (R10W-10W)
4. Peruutusvalot (P21W-21W)
5. Sumuvalot (P21W-21W)
►  Paikallista viallinen polttimo.►  Irrota neljä kiinnitysruuvia linssiyksiköstä.►  Irrota viallinen polttimo painamalla sitä kevyesti ja käännä sitä neljänneskierros
myötäpäivään.
►  Vaihda polttimo.
Sulakkeen vaihtaminen
Työkalujen ja kojelaudan
sulakerasian esille
ottaminen


Sulakepihdit ja sulakkeet ovat sulakerasian
kannen takana.
►  Irrota kansi kiinnikkeistä vetämällä vasemmalta ylhäältä ja sitten oikealta.►  Irrota kansi kokonaan.
Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista on ehdottomasti:►  Etsittävä vian syy ja korjattava vika►  Pysäytä kaikki virran kulutus.►  Pysäköi auto paikalleen ja katkaise sytytysvirta.►  Etsittävä viallinen sulake sulakekaavioiden ja -taulukoiden avulla.
Jos haluat vaihtaa sulakkeen, on tärkeää
noudattaa seuraavia:
►  Käytettävä sulakepihtejä sulakkeen irrottamiseen ja tarkistettava langan kunto.►  Korvattava aina viallinen sulake uudella samankokoisella sulakkeella (samanvärinen),
muun virranvoimakkuuden käyttäminen voi
aiheuttaa toimintahäiriön – tulipalovaara!
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto PEUGEOT-
jälleenmyyjällä tai valtuutetussa korjaamossa.
Täydelliset sulaketaulukot ja
vastaavat kaaviot
Lisätietoja antaa PEUGEOT-verkosto tai
valtuutettu korjaamo.
Muun kuin sulaketaulukossa mainitun sulakkeen vaihtaminen voi aiheuttaa
vakavan toimintahäiriön autoon.
Ota yhteys PEUGEOT-merkkihuoltoon.


Hyvä
Viallinen

Sulakepihdit
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille lisävarusteille.
Ennen kuin asennat muita varusteita tai
sähkötoimisia lisävarusteita autoosi, ota
yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
johtuvat sellaisten lisävarusteiden
asennuksesta, joita PEUGEOT ei toimita tai
suosittele ja joita ei ole asennettu
autovalmistajan antamien suositusten

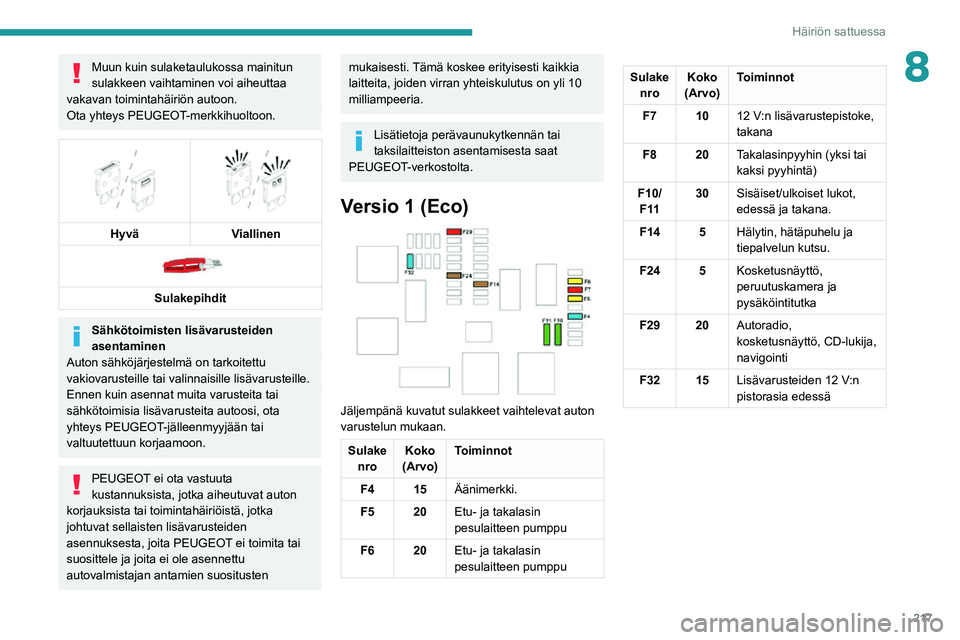

217
Häiriön sattuessa
8Muun kuin sulaketaulukossa mainitun
sulakkeen vaihtaminen voi aiheuttaa
vakavan toimintahäiriön autoon.
Ota yhteys PEUGEOT-merkkihuoltoon.


Hyvä
Viallinen

Sulakepihdit
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille lisävarusteille.
Ennen kuin asennat muita varusteita tai
sähkötoimisia lisävarusteita autoosi, ota
yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
johtuvat sellaisten lisävarusteiden
asennuksesta, joita PEUGEOT ei toimita tai
suosittele ja joita ei ole asennettu
autovalmistajan antamien suositusten
mukaisesti. Tämä koskee erityisesti kaikkia
laitteita, joiden virran yhteiskulutus on yli 10
milliampeeria.
Lisätietoja perävaunukytkennän tai
taksilaitteiston asentamisesta saat
PEUGEOT-verkostolta.
Versio 1 (Eco)

Jäljempänä kuvatut sulakkeet vaihtelevat auton
varustelun mukaan.
Sulake nro Koko
(Arvo) Toiminnot
F4 15Äänimerkki.
F5 20Etu- ja takalasin
pesulaitteen pumppu
F6 20Etu- ja takalasin
pesulaitteen pumppu
Sulake
nro Koko
(Arvo) Toiminnot
F7 1012 V:n lisävarustepistoke,
takana
F8 20Takalasinpyyhin (yksi tai
kaksi pyyhintä)
F10/ F 11 30
Sisäiset/ulkoiset lukot,
edessä ja takana.
F14 5Hälytin, hätäpuhelu ja
tiepalvelun kutsu.
F24 5Kosketusnäyttö,
peruutuskamera ja
pysäköintitutka
F29 20Autoradio,
kosketusnäyttö, CD-lukija,
navigointi
F32 15Lisävarusteiden 12 V:n
pistorasia edessä

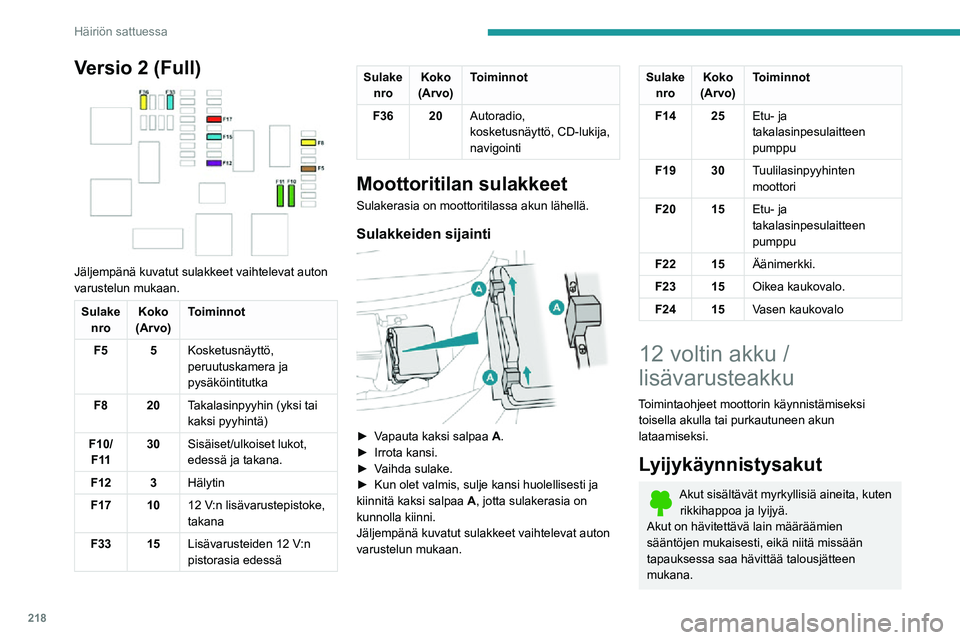

218
Häiriön sattuessa
Versio 2 (Full)

Jäljempänä kuvatut sulakkeet vaihtelevat auton
varustelun mukaan.
Sulake nro Koko
(Arvo) Toiminnot
F5 5Kosketusnäyttö,
peruutuskamera ja
pysäköintitutka
F8 20Takalasinpyyhin (yksi tai
kaksi pyyhintä)
F10/ F 11 30
Sisäiset/ulkoiset lukot,
edessä ja takana.
F12 3Hälytin
F17 1012 V:n lisävarustepistoke,
takana
F33 15Lisävarusteiden 12 V:n
pistorasia edessä
Sulake
nro Koko
(Arvo) Toiminnot
F36 20Autoradio,
kosketusnäyttö, CD-lukija,
navigointi
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä.
Sulakkeiden sijainti

►  Vapauta kaksi salpaa A.►  Irrota kansi.►  Vaihda sulake.►  Kun olet valmis, sulje kansi huolellisesti ja kiinnitä kaksi salpaa A, jotta sulakerasia on
kunnolla kiinni.
Jäljempänä kuvatut sulakkeet vaihtelevat auton
varustelun mukaan.
Sulake nro Koko
(Arvo) Toiminnot
F14 25Etu- ja
takalasinpesulaitteen
pumppu
F19 30Tuulilasinpyyhinten
moottori
F20 15Etu- ja
takalasinpesulaitteen
pumppu
F22 15Äänimerkki.
F23 15Oikea kaukovalo.
F24 15Vasen kaukovalo
12 voltin akku /
lisävarusteakku
Toimintaohjeet moottorin käynnistämiseksi
toisella akulla tai purkautuneen akun
lataamiseksi.
Lyijykäynnistysakut
Akut sisältävät myrkyllisiä aineita, kuten
rikkihappoa ja lyijyä.
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Vie käytetyt paristot ja akut niille varattuun keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä toimenpide
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä, jotta
estetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
Sähkömoottori
Apuakku on tyhjä
Moottorin käynnistäminen tai ajoakuston
lataaminen ei ole mahdollista.
Varotoimenpiteet ennen apuakkua
koskevia toimia
Valitse tila P, sammuta sytytysvirta, tarkista,
että mittaristo on sammunut ja auto ei ole
kiinni virtalähteessä.
Toisen auton käynnistäminen
Älä käytä lisäakkua toisen ajoneuvon
käynnistämiseen tai toisen akun lataamiseen.
Vaihda akku aina samanlaisin
ominaisuuksin varustettuun akkuun.

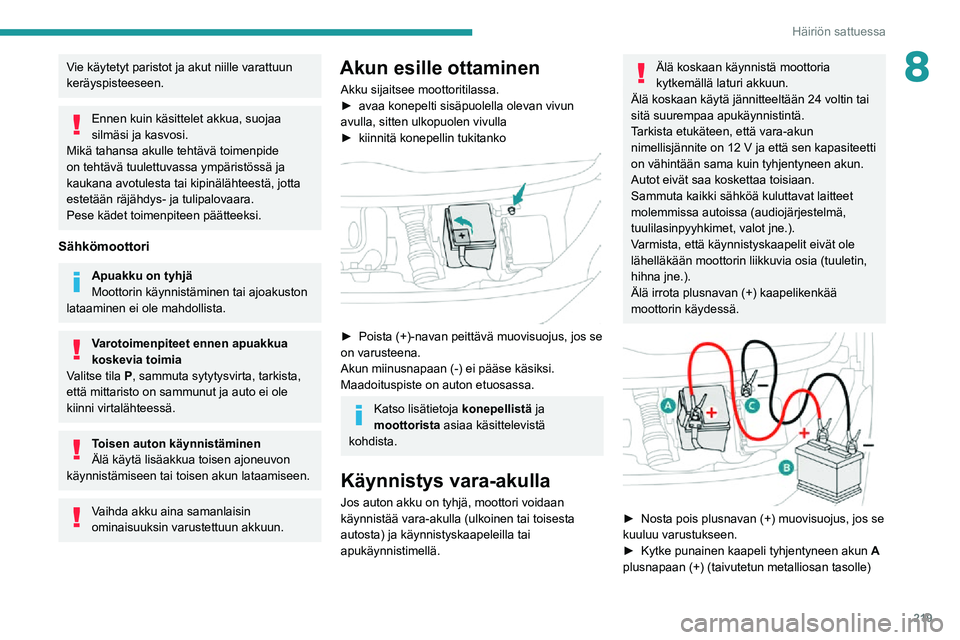

219
Häiriön sattuessa
8Vie käytetyt paristot ja akut niille varattuun
keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä toimenpide
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä, jotta
estetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
Sähkömoottori
Apuakku on tyhjä
Moottorin käynnistäminen tai ajoakuston
lataaminen ei ole mahdollista.
Varotoimenpiteet ennen apuakkua
koskevia toimia
Valitse tila P, sammuta sytytysvirta, tarkista,
että mittaristo on sammunut ja auto ei ole
kiinni virtalähteessä.
Toisen auton käynnistäminen
Älä käytä lisäakkua toisen ajoneuvon
käynnistämiseen tai toisen akun lataamiseen.
Vaihda akku aina samanlaisin
ominaisuuksin varustettuun akkuun.
Akun esille ottaminen
Akku sijaitsee moottoritilassa.►  avaa konepelti sisäpuolella olevan vivun avulla, sitten ulkopuolen vivulla►  kiinnitä konepellin tukitanko

►  Poista (+)-navan peittävä muovisuojus, jos se on varusteena.
Akun miinusnapaan (-) ei pääse käsiksi.
Maadoituspiste on auton etuosassa.
Katso lisätietoja konepellistä ja
moottorista asiaa käsittelevistä
kohdista.
Käynnistys vara-akulla
Jos auton akku on tyhjä, moottori voidaan
käynnistää vara-akulla (ulkoinen tai toisesta
autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä.
Älä koskaan käynnistä moottoria
kytkemällä laturi akkuun.
Älä koskaan käytä jännitteeltään 24 voltin tai
sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12 V ja että sen kapasiteetti
on vähintään sama kuin tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhkimet, valot jne.).
Varmista, että käynnistyskaapelit eivät ole
lähelläkään moottorin liikkuvia osia (tuuletin,
hihna jne.).
Älä irrota plusnavan (+) kaapelikenkää
moottorin käydessä.


►  Nosta pois plusnavan (+) muovisuojus, jos se 
kuuluu varustukseen.►  Kytke punainen kaapeli tyhjentyneen akun A
plusnapaan (+) (taivutetun metalliosan tasolle)

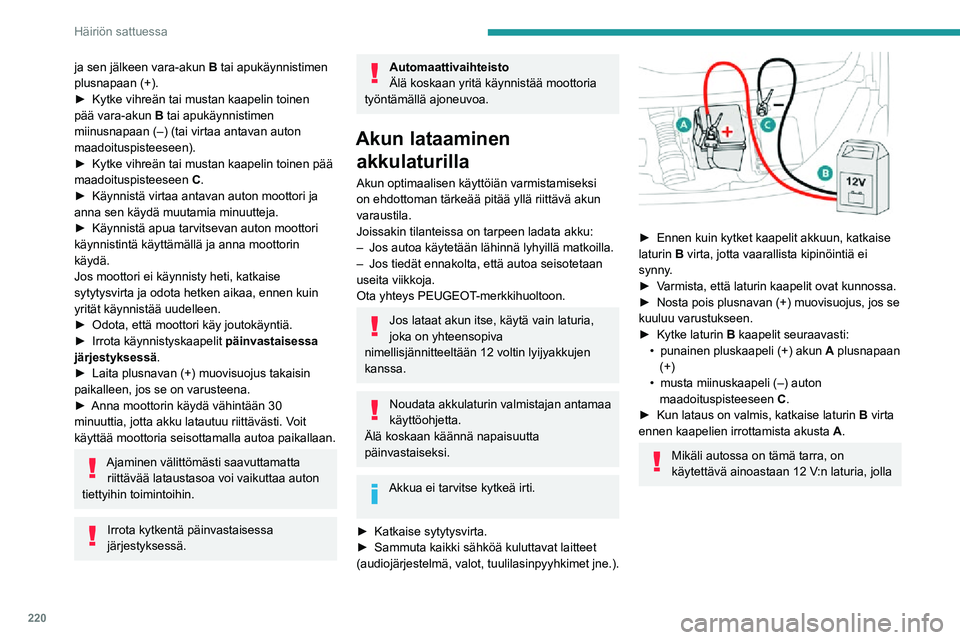

220
Häiriön sattuessa
ja sen jälkeen vara-akun B tai apukäynnistimen
plusnapaan (+).
►  Kytke vihreän tai mustan kaapelin toinen pää vara-akun B tai apukäynnistimen
miinusnapaan (–) (tai virtaa antavan auton
maadoituspisteeseen).
►  Kytke vihreän tai mustan kaapelin toinen pää maadoituspisteeseen C.►  Käynnistä virtaa antavan auton moottori ja anna sen käydä muutamia minuutteja.►  Käynnistä apua tarvitsevan auton moottori käynnistintä käyttämällä ja anna moottorin
käydä.
Jos moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa, ennen kuin
yrität käynnistää uudelleen.
►  Odota, että moottori käy joutokäyntiä.►  Irrota käynnistyskaapelit päinvastaisessa
järjestyksessä .
►  Laita plusnavan (+) muovisuojus takaisin paikalleen, jos se on varusteena.►  Anna moottorin käydä vähintään 30 minuuttia, jotta akku latautuu riittävästi. Voit
käyttää moottoria seisottamalla autoa paikallaan.
Ajaminen välittömästi saavuttamatta
riittävää lataustasoa voi vaikuttaa auton
tiettyihin toimintoihin.
Irrota kytkentä päinvastaisessa
järjestyksessä.
Automaattivaihteisto
Älä koskaan yritä käynnistää moottoria
työntämällä ajoneuvoa.
Akun lataaminen akkulaturilla
Akun optimaalisen käyttöiän varmistamiseksi
on ehdottoman tärkeää pitää yllä riittävä akun
varaustila.
Joissakin tilanteissa on tarpeen ladata akku:
– Jos autoa käytetään lähinnä lyhyillä matkoilla.– Jos tiedät ennakolta, että autoa seisotetaan useita viikkoja.
Ota yhteys PEUGEOT-merkkihuoltoon.
Jos lataat akun itse, käytä vain laturia,
joka on yhteensopiva
nimellisjännitteeltään 12 voltin lyijyakkujen
kanssa.
Noudata akkulaturin valmistajan antamaa
käyttöohjetta.
Älä koskaan käännä napaisuutta
päinvastaiseksi.
Akkua ei tarvitse kytkeä irti.
►  Katkaise sytytysvirta.►  Sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, valot, tuulilasinpyyhkimet jne.).

►  Ennen kuin kytket kaapelit akkuun, katkaise laturin B virta, jotta vaarallista kipinöintiä ei
synny.
►  Varmista, että laturin kaapelit ovat kunnossa.►  Nosta pois plusnavan (+) muovisuojus, jos se kuuluu varustukseen.►  Kytke laturin B kaapelit seuraavasti:• punainen pluskaapeli (+) akun A plusnapaan
(+)
• musta miinuskaapeli (–) auton maadoituspisteeseen C.►  Kun lataus on valmis, katkaise laturin B virta
ennen kaapelien irrottamista akusta A.
Mikäli autossa on tämä tarra, on
käytettävä ainoastaan 12 V:n laturia, jolla
estetään peruuttamattomat vahingot kytkettyihin sähkölaitteisiin.
24V
12V
Älä koskaan yritä ladata jäätynyttä akkua – räjähdysvaara!
Jos akku on jäätynyt, tarkistuta se PEUGEOT-
jälleenmyyjällä tai valtuutetussa korjaamossa,
jossa varmistetaan, että akun sisäiset
komponentit eivät ole vahingoittuneet ja että
akkukotelo ei ole haljennut, jotta myrkyllistä ja
syövyttävää happoa ei pääse vuotamaan.
Akun irrottaminen
Jotta moottorin käynnistykseen vaadittava akun
varaustaso olisi riittävä, suosittelemme akun
irrottamista, jos ajoneuvoa ei käytetä pitkään
aikaan.
Ennen kuin irrotat akun:
►  Sulje kaikki ovet ja luukut (ovet, takaluukku, ikkunat).►  Sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, tuulilasinpyyhkimet, ajovalot
jne.).
►  Katkaise sytytysvirta ja odota 4 minuuttia.Kun saat akun esiin, riittää, että irrotat plusnavan
(+).

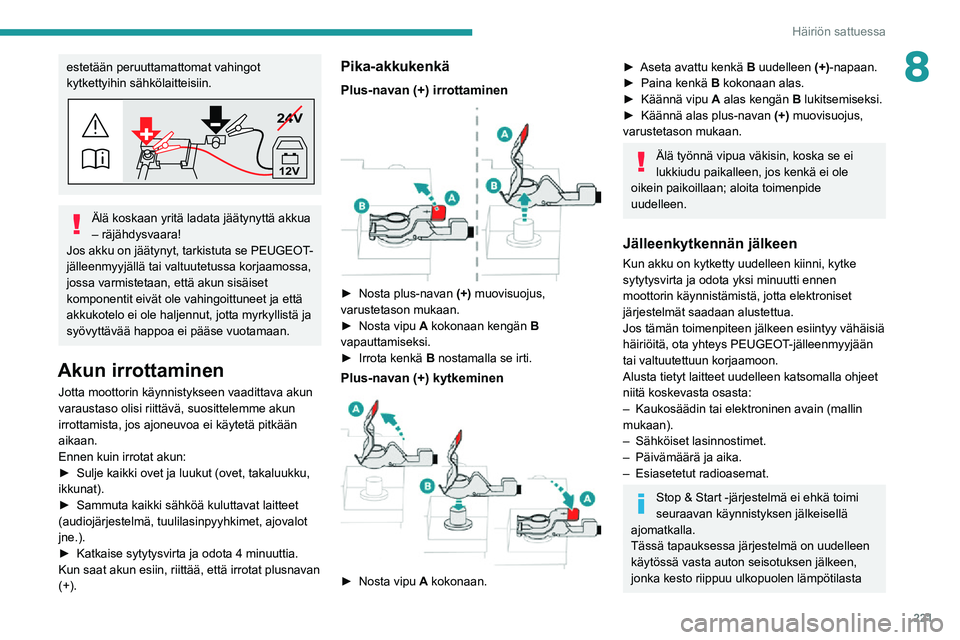

221
Häiriön sattuessa
8estetään peruuttamattomat vahingot
kytkettyihin sähkölaitteisiin.
24V
12V
Älä koskaan yritä ladata jäätynyttä akkua
– räjähdysvaara!
Jos akku on jäätynyt, tarkistuta se PEUGEOT-
jälleenmyyjällä tai valtuutetussa korjaamossa,
jossa varmistetaan, että akun sisäiset
komponentit eivät ole vahingoittuneet ja että
akkukotelo ei ole haljennut, jotta myrkyllistä ja
syövyttävää happoa ei pääse vuotamaan.
Akun irrottaminen
Jotta moottorin käynnistykseen vaadittava akun
varaustaso olisi riittävä, suosittelemme akun
irrottamista, jos ajoneuvoa ei käytetä pitkään
aikaan.
Ennen kuin irrotat akun:
►  Sulje kaikki ovet ja luukut (ovet, takaluukku, ikkunat).►  Sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, tuulilasinpyyhkimet, ajovalot
jne.).
►  Katkaise sytytysvirta ja odota 4 minuuttia.Kun saat akun esiin, riittää, että irrotat plusnavan
(+).
Pika-akkukenkä
Plus-navan (+) irrottaminen

►  Nosta plus-navan (+) muovisuojus,
varustetason mukaan.
►  Nosta vipu A kokonaan kengän B
vapauttamiseksi.
►  Irrota kenkä B nostamalla se irti.
Plus-navan (+) kytkeminen

►  Nosta vipu A kokonaan.
►  Aseta avattu kenkä B uudelleen (+)-napaan.►  Paina kenkä B kokonaan alas.►  Käännä vipu A alas kengän B lukitsemiseksi.►  Käännä alas plus-navan (+) muovisuojus,
varustetason mukaan.
Älä työnnä vipua väkisin, koska se ei
lukkiudu paikalleen, jos kenkä ei ole
oikein paikoillaan; aloita toimenpide uudelleen.
Jälleenkytkennän jälkeen
Kun akku on kytketty uudelleen kiinni, kytke
sytytysvirta ja odota yksi minuutti ennen
moottorin käynnistämistä, jotta elektroniset
järjestelmät saadaan alustettua.
Jos tämän toimenpiteen jälkeen esiintyy vähäisiä
häiriöitä, ota yhteys PEUGEOT-jälleenmyyjään
tai valtuutettuun korjaamoon.
Alusta tietyt laitteet uudelleen katsomalla ohjeet
niitä koskevasta osasta:
– Kaukosäädin tai elektroninen avain (mallin mukaan).
– Sähköiset lasinnostimet.– Päivämäärä ja aika.– Esiasetetut radioasemat.
Stop & Start -järjestelmä ei ehkä toimi
seuraavan käynnistyksen jälkeisellä
ajomatkalla.
Tässä tapauksessa järjestelmä on uudelleen
käytössä vasta auton seisotuksen jälkeen,
jonka kesto riippuu ulkopuolen lämpötilasta

222
Häiriön sattuessa
ja akun varaustilasta (noin 8 tuntia
maksimissaan).
Auton hinaaminen
Autoa voidaan hinauttaa tai autolla voidaan hinata toista ajoneuvoa irrotettavalla
mekaanisella laitteella.
Yleisohjeita
Noudata sen maan lainsäädäntöä, jossa
ajat.
Varmista, että hinaavan auton paino on
suurempi kuin hinattavan auton.
Kuljettajan on oltava hinattavan auton ratissa
ja hänellä on oltava voimassa oleva ajokortti.
Kun autoa hinataan siten, että kaikki pyörät
ovat maassa, on aina käytettävä hyväksyttyä
hinaustankoa. Hihnojen ja köysien käyttö on
tällöin kielletty.
Hinaavan auton tulee lähteä liikkeelle hitaasti.
Kun autoa hinataan moottori sammutettuna,
jarru- ja ohjaustehostimet eivät toimi.
Ammattimaiseen hinauspalveluun on
soitettava:
– kun auto rikkoutuu moottoritiellä tai ohituskaistalla– kun vaihdetta ei pysty asettamaan vapaalle, ohjausta ei saa vapautettua tai
seisontajarrua ei saa vapautettua lukituksesta
– jos automaattivaihteistolla varustettua autoa ei voida hinata moottorin käydessä– jos hinataan niin, että vain kaksi pyörää on maassa– jos kyseessä on nelivetoauto– jos hyväksyttyä hinauspuomia tms. ei ole.
Ennen kuin autoa hinataan vaihteisto on
asetettava vapaalle.
Lisätietoja vapaalle vaihtamisesta on
annettu asiaa käsittelevässä kohdassa.
Sähkömoottori
Sähköautolla ei voida missään
tapauksessa hinata toista autoa.
Sitä voidaan kuitenkin käyttää esimerkiksi
pääsemiseksi pois urasta.
Manuaalivaihteistolla siirrä
vaihteenvalitsin vapaalle.
Jos autossa on automaattivaihteisto, siirrä
aluevalitsin N-asentoon.
Tämän ohjeen laiminlyönti voi johtaa joidenkin
jarrujärjestelmän osien vaurioitumiseen ja
jarrutehostimen toiminnan puuttumiseen, kun
moottori käynnistetään seuraavan kerran.
Hinausrajoitukset
Autotyyppi
(moottori/vaihteisto) Etupyörät maassa
Takapyörät maassa KuljetusalustaNeljä pyörää maassa
vetotangolla
Polttomoottori / käsivalintainen








Polttomoottori / automaattinen





Sähkötoiminen





Pääsy hinausrenkaaseen
Hinausrengas on
työkalulaatikossa.
Katso lisätietoja työkalulaatikosta
asianomaisesta kohdasta.
Oman auton hinaaminen

►  Irrota etupuskurissa oleva peitelevy liu'uttamalla sitä sormella levyn keskeltä
yläreunaa kohti (edellä kuvatulla tavalla).
►  Kierrä hinausrengas paikalleen vasteeseen saakka.►  Kiinnitä hinauspuomi paikalleen.►  Kytke hinattavan auton hätävilkut päälle.►  Lähde liikkeelle pehmeästi ja aja alhaisella nopeudella vain lyhyt matka.
