2021 PEUGEOT EXPERT Omistajan Käsikirja (in Finnish)

207
Häiriön sattuessa
8►  Irrota liitin 1 patruunasta kääntämällä sitä
neljäsosakierrosta vastapäivään.
►  Vedä letkukokonaisuutta hieman ulos 2 ja
irrota sitten liitin 3 ilmantuloletkusta kääntämällä
sitä neljäsosakierrosta vastapäivään.


►  Irrota letkukokonaisuus 2.►  Pidä kompressoria pystyasennossa.►  Kierrä patruuna 4 auki alaosasta.
Asenna uusi patruuna näiden ohjeiden
mukaisesti päinvastaisessa järjestyksessä.
Varo nesteen valumista.
Patruunaan on merkitty nesteen
viimeinen käyttöpäivämäärä.
Nestepatruuna on tarkoitettu kerralla
käytettäväksi ja patruuna on vaihdettava,
vaikka siitä olisi käytetty vain osa.
Älä hävitä patruunaa talousjätteen seassa.
Toimita se PEUGEOT-jälleenmyyjälle tai
viralliseen jätteidenkeräyspisteeseen.
Muista hankkia uusi patruuna PEUGEOT-
jälleenmyyjältä tai valtuutetusta korjaamosta.
Varapyörä
Voit katsoa esittelyvideoita skannaamalla
sivulla 3 olevan QR-koodin.
Työkalujen sijainti
Työkalut ovat työkalulaatikossa.
Katso lisätietoja työkalulaatikosta
asianomaisesta kohdasta.
Työkaluluettelo
1. Pyörän irrotustyökalu
Käytetään pyöränpulttien irrottamiseen ja
tunkin nostamiseen/laskemiseen.
2. Tunkki.
Käytetään auton nostamiseen.
3.Pyöränpultin suojuksen / koristekapselin
irrotustyökalu
Auton varustetason mukaan tällä irrotetaan
alumiinivanteilla varustettujen pyörien pulttien
suojukset tai teräsvanteilla varustettujen
pyörien koristekapselit.
4. Pyörän varkaudenestopultin erikoisholkki
Pyörän irrotustyökalun muuntamiseen
erityisiin varkaudenestopultteihin sopivaksi.
5. Hinaussilmukka
Katso lisätietoja hinaamisesta asiaa
käsittelevästä kohdasta.
Oheiset työkalut on tarkoitettu
ainoastaan autoasi varten ja saattavat
vaihdella auton varustetasosta riippuen.
Älä käytä niitä muihin tarkoituksiin.
Tunkkia tulee käyttää vain rikkoutuneen renkaan vaihdossa.
Käytä ainoastaan auton mukana toimitettua
tunkkia.
Jos autossa ei ole varusteena alkuperäistä
tunkkia, ota yhteys PEUGEOT-verkostoon
tai valtuutettuun korjaamoon, jotta sinulle
voidaan toimittaa valmistajan suosittelema
tunkki.
Tunkki vastaa eurooppalaisia määräyksiä
konedirektiivin 2006/42/EY vaatimusten
mukaisesti.
Tunkkia ei tarvitse huoltaa.

208
Häiriön sattuessa
Varapyörän sijainti
►  Varapyörään pääset käsiksi tavaratilan kautta.►  Mallin mukaan avaa joko kääntöovet tai takaluukku.
Jotta sähköiset sivuovet eivät aukea
vahingossa, kytke takaluukun handsfree-
toiminto pois päältä auton asetusvalikossa.
Lisätietoja sivuliukuoven handsfree-
toiminnosta on annettu asiaa käsittelevässä
kohdassa.


►  Jos autoon on kiinnitetty vetolaite, nosta auton takaosaa (ehdottomasti kohdasta B)
tunkilla sen verran, että saat riittävästi tilaa
varapyörän irrottamiseen.
Varapyörä irrottaminen
kannatintelineestä


►  Paikallista kannatintelineen pultti, joka on takaoven kynnyksessä.►  Käännä pulttia vastapäivään kiertämällä pyöräavainta (noin 14 kierrosta), kunnes
kannatinteline on tarpeeksi alhaalla ja pystyt
irrottamaan telineen koukun.


►  Irrota teline koukusta ja aseta varapyörä lähelle vaihdettavaa pyörää.
Varapyörän asettaminen takaisin
kannatintelineeseen


►  Aseta pyörä kannatintelinettä päin.►  Vie rengas asteittain telineeseen painamalla vuorotellen vasemmalta ja oikealta, kunnes
rengas ei ole enää koukun kiinnitysalueella.
►  Kiinnitä kannatinteline koukkuun, kiristä pulttia pyöräavaimen avulla, kunnes pultti on
kokonaan kiristetty.
Kannatintelineessä oleva rengas
Voit muuttaa varapyörän kokoa noudattamalla
alla olevia ohjeita.
Alkuperäinen
rengaskoko Compact-Vakio
Long
215/65R16
225-kokoisen
pyörän sijoittaminen
kannatintelineeseen on kielletty.Ei
rajoitusta.
215/60 R17
215/60 R17 M&S
225/55 R17215-kokoisen
pyörän sijoittamista
kannatintelineeseen ei suositella (meluriski).
Rengasrikossa vaurioituneen 215- tai
225-kokoisen renkaan voi sijoittaa
kannatintelineeseen.
Pyörän irrottaminen
Pysäköinti
Pysäytä auto sellaiseen paikkaan, ettei
se häiritse muuta liikennettä. Auton tulee olla
vaakatasossa ja alustan on oltava tasainen ja
liukumaton.
Jos autossa on käsivalintainen vaihteisto,
kytke 1. vaihde ja katkaise sitten sytytysvirta,
jotta pyörät lukittuvat paikalleen.
Jos autossa on automaattivaihteisto, aseta
vaihteenvalitsin P-asentoon ja katkaise sitten
sytytysvirta, jotta pyörät lukittuvat paikalleen.

209
Häiriön sattuessa

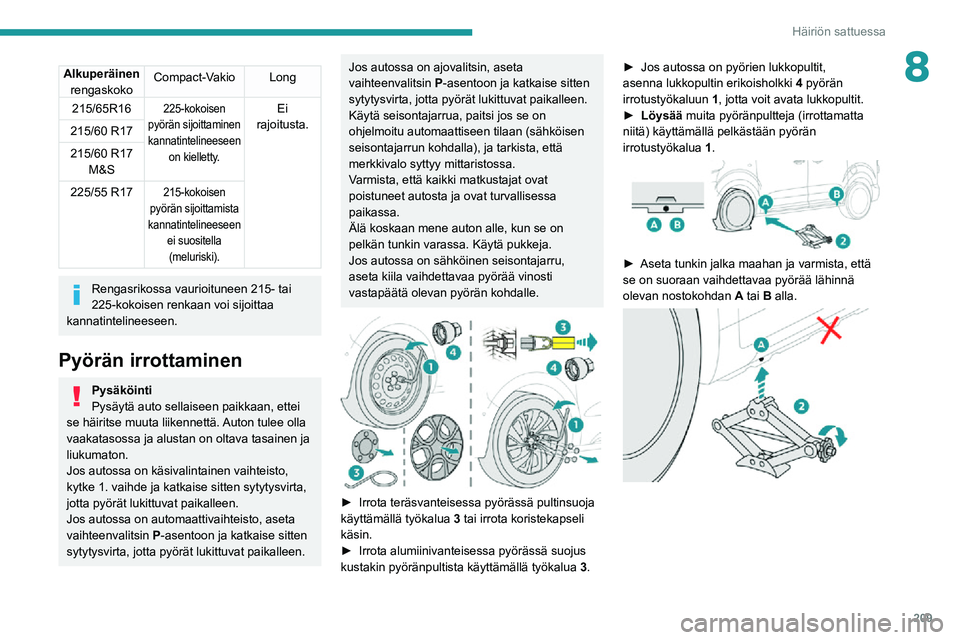

8Alkuperäinen rengaskoko Compact-Vakio
Long
215/65R16
225-kokoisen
pyörän sijoittaminen
kannatintelineeseen on kielletty.Ei
rajoitusta.
215/60 R17
215/60 R17 M&S
225/55 R17215-kokoisen
pyörän sijoittamista
kannatintelineeseen ei suositella (meluriski).
Rengasrikossa vaurioituneen 215- tai
225-kokoisen renkaan voi sijoittaa
kannatintelineeseen.
Pyörän irrottaminen
Pysäköinti
Pysäytä auto sellaiseen paikkaan, ettei
se häiritse muuta liikennettä. Auton tulee olla
vaakatasossa ja alustan on oltava tasainen ja
liukumaton.
Jos autossa on käsivalintainen vaihteisto,
kytke 1. vaihde ja katkaise sitten sytytysvirta,
jotta pyörät lukittuvat paikalleen.
Jos autossa on automaattivaihteisto, aseta
vaihteenvalitsin P-asentoon ja katkaise sitten
sytytysvirta, jotta pyörät lukittuvat paikalleen.
Jos autossa on ajovalitsin, aseta
vaihteenvalitsin P-asentoon ja katkaise sitten
sytytysvirta, jotta pyörät lukittuvat paikalleen.
Käytä seisontajarrua, paitsi jos se on
ohjelmoitu automaattiseen tilaan (sähköisen
seisontajarrun kohdalla), ja tarkista, että
merkkivalo syttyy mittaristossa.
Varmista, että kaikki matkustajat ovat
poistuneet autosta ja ovat turvallisessa
paikassa.
Älä koskaan mene auton alle, kun se on
pelkän tunkin varassa. Käytä pukkeja.
Jos autossa on sähköinen seisontajarru,
aseta kiila vaihdettavaa pyörää vinosti
vastapäätä olevan pyörän kohdalle.


►  Irrota teräsvanteisessa pyörässä pultinsuoja käyttämällä työkalua 3 tai irrota koristekapseli
käsin.
►  Irrota alumiinivanteisessa pyörässä suojus kustakin pyöränpultista käyttämällä työkalua 3.
►  Jos autossa on pyörien lukkopultit, asenna lukkopultin erikoisholkki 4 pyörän
irrotustyökaluun 1, jotta voit avata lukkopultit.
►  Löysää muita pyöränpultteja (irrottamatta
niitä) käyttämällä pelkästään pyörän
irrotustyökalua 1.


►  Aseta tunkin jalka maahan ja varmista, että se on suoraan vaihdettavaa pyörää lähinnä
olevan nostokohdan A tai B alla.

210
Häiriön sattuessa

►  Kierrä nuppi 2 auki avaimella, kunnes
sen pää koskettaa nostokohtaan A tai B; nostokohdan A tai B kosketuspinnan on
kytkeydyttävä oikein tunkin pään keskikohtaan.
►  Nosta autoa ilmaan, kunnes pyörän ja maan välissä on riittävästi tilaa (ehjän) varapyörän
asentamiseksi paikoilleen.
Loukkaantumisvaara!
Varmista, että tunkki on tukevasti
paikallaan. Jos maaperä on liukas tai
pehmeä, tunkki saattaa luistaa pois alta tai
painua.
Varmista, että tunkki nojaa ehdottomasti
auton alla olevaan nostokohtaan A tai B, ja
varmista samalla, että tunkin nostopää on
oikein keskellä auton alla nostokohdassa.
Muussa tapauksessa auto voi vaurioitua ja/tai
tunkki saattaa laskeutua alas.


►  Irrota pultit ja laita ne talteen puhtaaseen paikkaan.►  Irrota pyörä.
Pyörän asentaminen

►  Asenna pyörä napaan.►  Kierrä pultit mahdollisimman tiukkaan käsin.►  Esikiristä varkaudenestopulttia (jos sellainen
on asennettu) hieman pyörän irrotustyökalulla 1,
jossa on varkaudenestoholkki 4.
►  Kiristä muita pultteja hieman pelkällä pyörän irrotustyökalulla 1.

►  Laske auto takaisin maahan.►  Taita tunkki 2 kokoon ja irrota se.

►  Kiristä varkaudenestopulttia (jos sellainen on asennettu) hieman pyörän irrotustyökalulla 1,
jossa on varkaudenestoholkki 4.
►  Kiristä muut pultit pelkällä pyörän irrotustyökalulla 1.►  Aseta työkalut työkalulaatikkoon.
Erikoiskapean varapyörän tai teräsvanteella olevan pyörän
asentaminen
Jos autossasi on alumiinivanteet, on
normaalia, että pultissa oleva aluslevy A
ei kiristy erikoiskapeaa tai teräsvanteista
varapyörää vasten. Pultin kartiomainen osa
B kiristää vanteen paikalleen, kun pultit
kiristetään kiinni.
Pyörän vaihdon jälkeen
Aseta puhjennut pyörä telineeseen.
Vie auto pikaisesti PEUGEOT-jälleenmyyjän
luo tai valtuutettuun korjaamoon.
Pyydä tarkistamaan viallinen rengas.
Tarkistuksen jälkeen teknikko kertoo, voiko
renkaan korjata vai pitääkö se vaihtaa.
Tietyt ajoavustinjärjestelmät on poistettava käytöstä, kuten Active Safety
Brake.

2 11
Häiriön sattuessa
8Erikoiskapean varapyörän tai
teräsvanteella olevan pyörän
asentaminen
Jos autossasi on alumiinivanteet, on
normaalia, että pultissa oleva aluslevy A
ei kiristy erikoiskapeaa tai teräsvanteista
varapyörää vasten. Pultin kartiomainen osa
B kiristää vanteen paikalleen, kun pultit
kiristetään kiinni.
Pyörän vaihdon jälkeen
Aseta puhjennut pyörä telineeseen.
Vie auto pikaisesti PEUGEOT-jälleenmyyjän
luo tai valtuutettuun korjaamoon.
Pyydä tarkistamaan viallinen rengas.
Tarkistuksen jälkeen teknikko kertoo, voiko
renkaan korjata vai pitääkö se vaihtaa.
Tietyt ajoavustinjärjestelmät on poistettava käytöstä, kuten Active Safety
Brake.
Jo autossa on rengaspaineen
tarkkailujärjestelmä, tarkasta
rengaspaineet ja alusta järjestelmä uudelleen.
Katso lisätietoja rengaspaineen
tarkkailujärjestelmästä asiaa käsittelevästä
kohdasta.
Rengaspaineen tarkkailujärjestelmä
Peltivanteilla olevassa varapyörässä ei
ole anturia.
Koristekapselilla varustettu pyörä
Kun kiinnität pyörää paikoilleen , aseta
koristekapselin aukko ensin venttiilin kohdalle
ja työnnä sitten kapseli kämmenellä reunoilta
painaen paikalleen.
Lampun vaihtaminen
Tietyissä sääolosuhteissa (alhainen
lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan kertyy
huurua; tämä katoaa, kun valot ovat palaneet muutaman minuutin.
Ajovaloissa on suojalakalla käsitellyt polykarbonaattilasit:
– Älä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuotteella.
– Käytä vain pesusientä ja saippuavettä tai pH-neutraalia puhdistusainetta.– Kun käytät painepesua pinttyneisiin likatahroihin, älä suihkuta liian kauan aikaa
ajovaloihin, lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivisteet
vahingoitu.
Kytke sytytysvirta pois päältä ja anna
ajovalojen/lamppujen olla pois päältä
useita minuutteja ennen polttimoiden vaihtoa
– vakavan palovamman vaara!
Älä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen polttimoon,
joka on samaa tyyppiä ja ominaisuuksiltaan
sama kuin edellinen. Vaihda polttimot
pareittain valaistuksen epätasaisuuden
välttämiseksi.
Halogeenipolttimot (Hx)
Hyvälaatuisen valaistuksen takaamiseksi
tarkista, että polttimo on sijoitettu oikein
umpioon.
Konepellin avaaminen / Polttimoiden
sijainti
Kun moottori on kuuma, jatka varovasti –
palovamman vaara!

212
Häiriön sattuessa

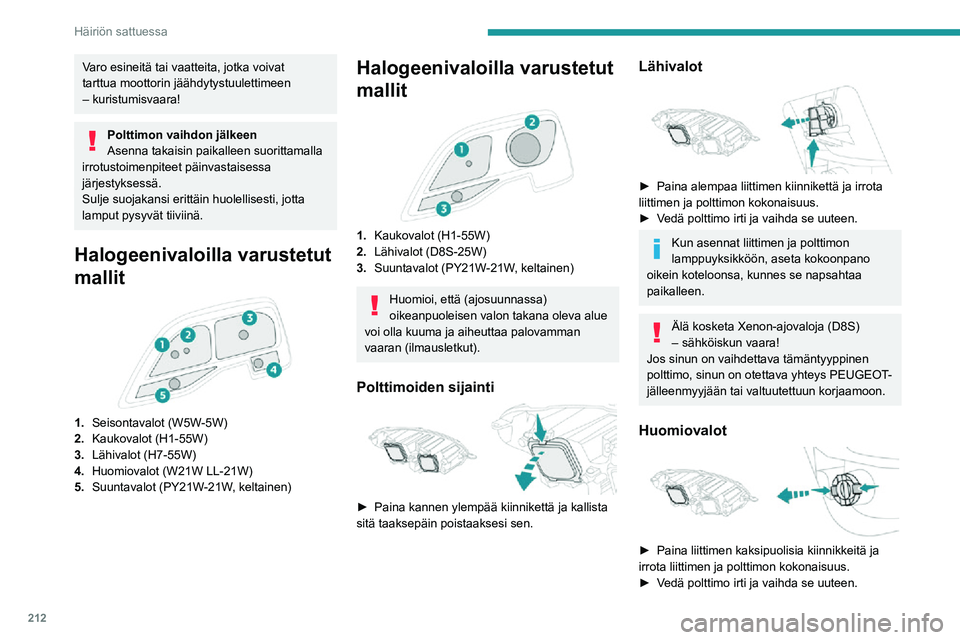

Varo esineitä tai vaatteita, jotka voivat
tarttua moottorin jäähdytystuulettimeen
– kuristumisvaara!
Polttimon vaihdon jälkeen
Asenna takaisin paikalleen suorittamalla
irrotustoimenpiteet päinvastaisessa
järjestyksessä.
Sulje suojakansi erittäin huolellisesti, jotta
lamput pysyvät tiiviinä.
Halogeenivaloilla varustetut
mallit


1. Seisontavalot (W5W-5W)
2. Kaukovalot (H1-55W)
3.
Lähivalot (H7-55W)
4. Huomiovalot (W21W LL-21W)
5. Suuntavalot (PY21W-21W, keltainen)
Halogeenivaloilla varustetut
mallit


1.Kaukovalot (H1-55W)
2. Lähivalot (D8S-25W)
3. Suuntavalot (PY21W-21W, keltainen)
Huomioi, että (ajosuunnassa)
oikeanpuoleisen valon takana oleva alue
voi olla kuuma ja aiheuttaa palovamman
vaaran (ilmausletkut).
Polttimoiden sijainti

►  Paina kannen ylempää kiinnikettä ja kallista sitä taaksepäin poistaaksesi sen.
Lähivalot

►  Paina alempaa liittimen kiinnikettä ja irrota liittimen ja polttimon kokonaisuus.►  Vedä polttimo irti ja vaihda se uuteen.
Kun asennat liittimen ja polttimon
lamppuyksikköön, aseta kokoonpano
oikein koteloonsa, kunnes se napsahtaa
paikalleen.
Älä kosketa Xenon-ajovaloja (D8S)
– sähköiskun vaara!
Jos sinun on vaihdettava tämäntyyppinen
polttimo, sinun on otettava yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon.
Huomiovalot

►  Paina liittimen kaksipuolisia kiinnikkeitä ja irrota liittimen ja polttimon kokonaisuus.►  Vedä polttimo irti ja vaihda se uuteen.
Seisontavalot

►  Paina liittimen kaksipuolisia kiinnikkeitä ja irrota liittimen ja polttimon kokonaisuus.►  Vedä polttimo irti ja vaihda se uuteen.
Kaukovalot

►  Paina alempaa liittimen kiinnikettä ja irrota liittimen ja polttimon kokonaisuus. ►  Vedä polttimo irti ja vaihda se uuteen.
Suuntavalot

►  Kierrä polttimonpidintä neljäsosakierros vastapäivään.

213
Häiriön sattuessa
8Seisontavalot

►  Paina liittimen kaksipuolisia kiinnikkeitä ja irrota liittimen ja polttimon kokonaisuus.►  Vedä polttimo irti ja vaihda se uuteen.
Kaukovalot

►  Paina alempaa liittimen kiinnikettä ja irrota liittimen ja polttimon kokonaisuus. ►  Vedä polttimo irti ja vaihda se uuteen.
Suuntavalot

►  Kierrä polttimonpidintä neljäsosakierros vastapäivään.
►  Irrota polttimonpidin irti ja vaihda viallinen polttimo.
Suuntavalon (vasen tai oikea) tavallista
nopeampi vilkkuminen osoittaa, että yksi
kyseisen puolen polttimo on palanut.
Keltaisen polttimon tilalle on vaihdettava
samanlainen ja samanvärinen polttimo.
Päivävalot / seisontavalot

Ota tämän tyyppinen valon vaihtamiseksi
yhteys PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.
PEUGEOT-verkostolta voit hankkia LED-
polttimoiden vaihtosarjan.
Etusumuvalot (H11-55W)

►  Löysää etupuskurin alapuolella deflektorin A
ruuvit ja irrota se sitten.


►  Paina lukitsinta ja irrota liitin.►  Käännä polttimon kantaa neljänneskierros vastapäivään ja irrota se.►  Vaihda viallinen polttimo.
Voit myös ottaa yhteyden PEUGEOT-
jälleenmyyjään tai valtuutettuun
korjaamoon näiden polttimoiden
vaihtamiseksi.

214
Häiriön sattuessa
Sivusuuntavalo

– Työnnä suuntavaloa taaksepäin ja irrota se.– Kun laitat lampun paikalleen, kiinnitä suuntavalo edestäpäin ja työnnä taaksepäin.
Keltaisen lampun (suuntavalot ja
sivusuuntavalot) tilalle pitää vaihtaa samanlainen
ja samanvärinen lamppu.
Takavalot

1.Jarruvalot/seisontavalot (P21/5W-21/5W)
2. Suuntavalot (PY21W-21W, keltainen)
3. Peruutusvalot (P21W-21W)
4. Sumuvalot/seisontavalot (P21/4W-21/4W)
Kun autossa on sisäverhoilu, ota yhteys
PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon, ja anna niiden
suorittaa työ.
►  Tunnista viallinen lamppu ja avaa sitten takaovet tai takaluukku versiosta riippuen.

►  Kierrä kääntöovien kohdalla kaksi kiinnitysruuvia ulkopuolelta.►  Irrota takaluukun kohdalla muovilevy ulkopuolelta ja kallista sitä sitten ulospäin sen
irrottamiseksi. Kierrä sitten kaksi kiinnitysruuvia
irti.


►  Irrota tuuletussäleikkö sisäpuolella mallista riippuen.
►  Pidä valo paikallaan ja paina sisäkiinnikettä. Irrota valo sitten varovasti.►  Irrota sähköliitin.

►  Levitä kolmea uloketta kevyesti ja irrota polttimon kannatin.►  Irrota viallinen polttimo painamalla sitä kevyesti ja käännä sitä neljänneskierros
myötäpäivään.
►  Vaihda polttimo.
Lisäjarruvalo (W5W - 5W)
