2021 PEUGEOT EXPERT sensor

162
Conducción
El testigo de alerta de este botón
parpadea y aparece un mensaje,
acompañado de una señal acústica.
Acuda a un concesionario PEUGEOT o taller
cualificado para proceder a su revisión.
El vehículo se cala en modo STOP
Todos los testigos de alerta del cuadro de
instrumentos se encienden en caso de fallo.
Según versión, puede aparecer también un
mensaje de alerta solicitándole que coloque el
selector de marchas en la posición N y que pise
el pedal del freno.
► Quite el contacto y arranque el motor de
nuevo con la llave o con el botón " START/
STOP".
Batería de 12 V
El sistema Stop & Start requiere el
uso de una batería de 12 V de tecnología y
características específicas.
Toda intervención debe realizarla
exclusivamente un concesionario PEUGEOT
o taller cualificado
Detección de inflado
insuficiente
Este sistema controla automáticamente la
presión de los neumáticos durante la circulación.
Compara la información proporcionada por
los sensores de velocidad de las ruedas con
los valores de referencia, que se deben

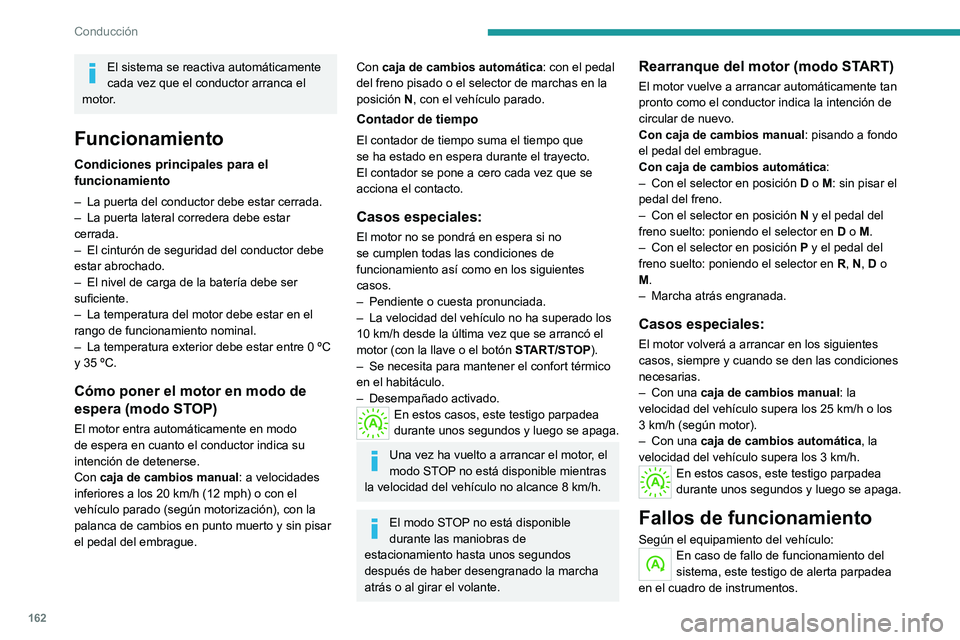

El sistema se reactiva automáticamente
cada vez que el conductor arranca el
motor.
Funcionamiento
Condiciones principales para el
funcionamiento
– La puerta del conductor debe estar cerrada.
– La puerta lateral corredera debe estar
cerrada.
–

El cinturón de seguridad del conductor debe
estar abrochado.
–


El nivel de carga de la batería debe ser
suficiente.
–


La temperatura del motor debe estar en el
rango de funcionamiento nominal.
–


La temperatura exterior debe estar entre 0
ºC
y 35
ºC.
Cómo poner el motor en modo de
espera (modo STOP)
El motor entra automáticamente en modo
de espera en cuanto el conductor indica su
intención de detenerse.
Con caja de cambios manual: a velocidades
inferiores a los 20 km/h (12 mph) o con el
vehículo parado (según motorización), con la
palanca de cambios en punto muerto y sin pisar
el pedal del embrague.
Con caja de cambios automática: con el pedal
del freno pisado o el selector de marchas en la
posición

N
, con el vehículo parado.
Contador de tiempo
El contador de tiempo suma el tiempo que
se ha estado en espera durante el trayecto.
El contador se pone a cero cada vez que se
acciona el contacto.
Casos especiales:
El motor no se pondrá en espera si no
se cumplen todas las condiciones de
funcionamiento así como en los siguientes
casos.
–

Pendiente o cuesta pronunciada.
–


La velocidad del vehículo no ha superado los
10

km/h desde la última vez que se arrancó el
motor (con la llave o el botón START/STOP).
–

Se necesita para mantener el confort térmico
en el habitáculo.
–


Desempañado activado.
En estos casos, este testigo parpadea
durante unos segundos y luego se apaga.
Una vez ha vuelto a arrancar el motor, el
modo STOP no está disponible mientras
la velocidad del vehículo no alcance 8
km/h.
El modo STOP no está disponible
durante las maniobras de
estacionamiento hasta unos segundos
después de haber desengranado la marcha
atrás o al girar el volante.
Rearranque del motor (modo START)
El motor vuelve a arrancar automáticamente tan
pronto como el conductor indica la intención de
circular de nuevo.
Con caja de cambios manual: pisando a fondo
el pedal del embrague.
Con caja de cambios automática:
–

Con el selector en posición D

o M: sin pisar el
pedal del freno.
–

Con el selector en posición N

y el pedal del
freno suelto: poniendo el selector en D o M.
–

Con el selector en posición P

y el pedal del
freno suelto: poniendo el selector en R, N, D o
M.
–

Marcha atrás engranada.
Casos especiales:
El motor volverá a arrancar en los siguientes
casos, siempre y cuando se den las condiciones
necesarias.
–
Con una caja de cambios manual

: la
velocidad del vehículo supera los 25 km/h o los
3 km/h (según motor).
–

Con una caja de cambios automática

, la
velocidad del vehículo supera los 3
km/h.
En estos casos, este testigo parpadea
durante unos segundos y luego se apaga.
Fallos de funcionamiento
Según el equipamiento del vehículo:En caso de fallo de funcionamiento del
sistema, este testigo de alerta parpadea
en el cuadro de instrumentos.

163
Conducción

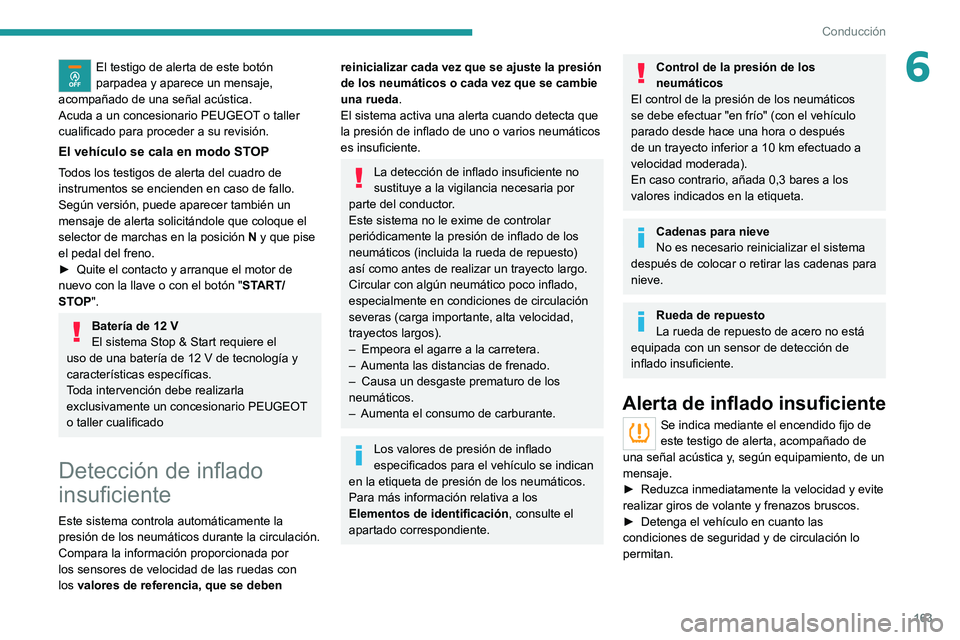

6El testigo de alerta de este botón
parpadea y aparece un mensaje,
acompañado de una señal acústica.
Acuda a un concesionario PEUGEOT o taller
cualificado para proceder a su revisión.
El vehículo se cala en modo STOP
Todos los testigos de alerta del cuadro de
instrumentos se encienden en caso de fallo.
Según versión, puede aparecer también un
mensaje de alerta solicitándole que coloque el
selector de marchas en la posición N y que pise
el pedal del freno.
►

Quite el contacto y arranque el motor de
nuevo con la llave o con el botón " ST

ART/
STOP".
Batería de 12 V
El sistema Stop & Start requiere el
uso de una batería de 12 V de tecnología y
características específicas.
T
oda intervención debe realizarla
exclusivamente un concesionario PEUGEOT
o taller cualificado
Detección de inflado
insuficiente
Este sistema controla automáticamente la
presión de los neumáticos durante la circulación.
Compara la información proporcionada por
los sensores de velocidad de las ruedas con
los valores de referencia, que se deben
reinicializar cada vez que se ajuste la presión
de los neumáticos o cada vez que se cambie
una rueda.
El sistema activa una alerta cuando detecta que
la presión de inflado de uno o varios neumáticos
es insuficiente.
La detección de inflado insuficiente no
sustituye a la vigilancia necesaria por
parte del conductor.
Este sistema no le exime de controlar
periódicamente la presión de inflado de los
neumáticos (incluida la rueda de repuesto)
así como antes de realizar un trayecto largo.
Circular con algún neumático poco inflado,
especialmente en condiciones de circulación
severas (carga importante, alta velocidad,
trayectos largos).
–

Empeora el agarre a la carretera.
–


Aumenta las distancias de frenado.
–


Causa un desgaste prematuro de los
neumáticos.
–


Aumenta el consumo de carburante.
Los valores de presión de inflado
especificados para el vehículo se indican
en la etiqueta de presión de los neumáticos.
Para más información relativa a los
Elementos de identificación , consulte el
apartado correspondiente.
Control de la presión de los
neumáticos
El control de la presión de los neumáticos
se debe efectuar "en frío" (con el vehículo
parado desde hace una hora o después
de un trayecto inferior a 10
km efectuado a
velocidad moderada).
En caso contrario, añada 0,3 bares a los
valores indicados en la etiqueta.
Cadenas para nieve
No es necesario reinicializar el sistema
después de colocar o retirar las cadenas para
nieve.
Rueda de repuesto
La rueda de repuesto de acero no está
equipada con un sensor de detección de
inflado insuficiente.
Alerta de inflado insuficiente
Se indica mediante el encendido fijo de
este testigo de alerta, acompañado de
una señal acústica y, según equipamiento, de un
mensaje.
►

Reduzca inmediatamente la velocidad y evite
realizar giros de volante y frenazos bruscos.
►


Detenga el vehículo en cuanto las
condiciones de seguridad y de circulación lo
permitan.

164
Conducción
Es responsabilidad del conductor permanecer
constantemente atento al estado de la
circulación, evaluar las distancias relativas
y las velocidades respecto a los demás
vehículos y anticipar sus maniobras antes de
indicar y cambiar de carril.
Los sistemas no pueden superar los límites
impuestos por las leyes de la física.
Ayudas a la conducción
Debe sujetar el volante con ambas
manos, utilizar siempre los el retrovisor
interior y los retrovisores exteriores, mantener
siempre el pie cerca de los pedales y
descansar cada dos horas.
Ayudas a las maniobras
Durante toda la maniobra, el conductor
debe comprobar siempre el vehículo y
su interno, en particular utilizando los
retrovisores.
Radares
El funcionamiento de los radares, aparte
de cualquier función asociada, puede verse
afectado por la acumulación de suciedad
(por ejemplo, barro o hielo), en condiciones
climáticas adversas (como lluvia intensa o
nieve) o si los parachoques están dañados.
Para pintar o retocar la pintura del
parachoques delantero, acuda a un
concesionario autorizado PEUGEOT o a un
La pérdida de presión detectada no
siempre causa una deformación visible
del neumático.
No se conforme con realizar un control visual.
►

Utilizando un compresor
, como por ejemplo
el del kit de reparación provisional de pinchazos,
compruebe en frío la presión de los cuatro
neumáticos.
►

Si no fuera posible realizar esta
comprobación inmediatamente, circule con
precaución y a baja velocidad.
►


En caso de pinchazo, utilice el kit de
reparación provisional de neumáticos o la rueda
de repuesto (según equipamiento).
Conducir a una velocidad demasiado
baja puede que no garantice una
supervisión óptima.
La alerta no se activa inmediatamente
en caso de que se produzca una pérdida
repentina de presión o si revienta algún
neumático. Esto se debe a que el análisis
de los valores que leen los sensores de
velocidad de las ruedas puede tardar varios
minutos.
La alerta puede retrasarse si la velocidad es
inferior a 40 km/h o al activar un modo de
conducción deportiva.
La alerta permanece activada hasta la
reinicialización del sistema.
Reinicialización
El sistema se debe reinicializar después de
realizar cualquier ajuste de la presión de uno
o varios neumáticos o de cambiar una o varias
ruedas.
Antes de reinicializar el sistema, asegúrese de que la presión de los
cuatro neumáticos es correcta para las
condiciones de utilización del vehículo y es
conforme a las valores que figuran en la
etiqueta de presión de los neumáticos.
Controle la presión de los cuatro neumáticos
antes de realizar la reinicialización.
El sistema no avisa si la presión es errónea
en el momento de la reinicialización.
Sin sistema de audio



► Con el vehículo parado, pulse este botón
durante unos 3 segundos y , después, suéltelo.
La reinicialización se confirma mediante una
señal acústica.
Con sistema de audio o pantalla táctil
Con el vehículo detenido, el
sistema se reinicializa por medio
del menú de configuración del vehículos.
Fallo de funcionamiento
En caso de fallo de
funcionamiento, estos testigos de
alerta se encienden en el cuadro de
instrumentos.
En este caso, la función de supervisión del
inflado de rueda insuficiente ya no se lleva a
cabo.
Acuda a un concesionario PEUGEOT o taller
cualificado para proceder a su revisión.
Ayudas a la conducción y las maniobras:
recomendaciones
generales
Las ayudas a la conducción y a las
maniobras no pueden, en ningún caso,
sustituir la atención del conductor.
El conductor debe cumplir con el código de
circulación, debe tener el control del vehículo
en todo momento y poder recuperarlo de
nuevo en cualquier momento. El conductor
debe adaptar la velocidad a las condiciones
meteorológicas, de conducción y viales.

165
Conducción

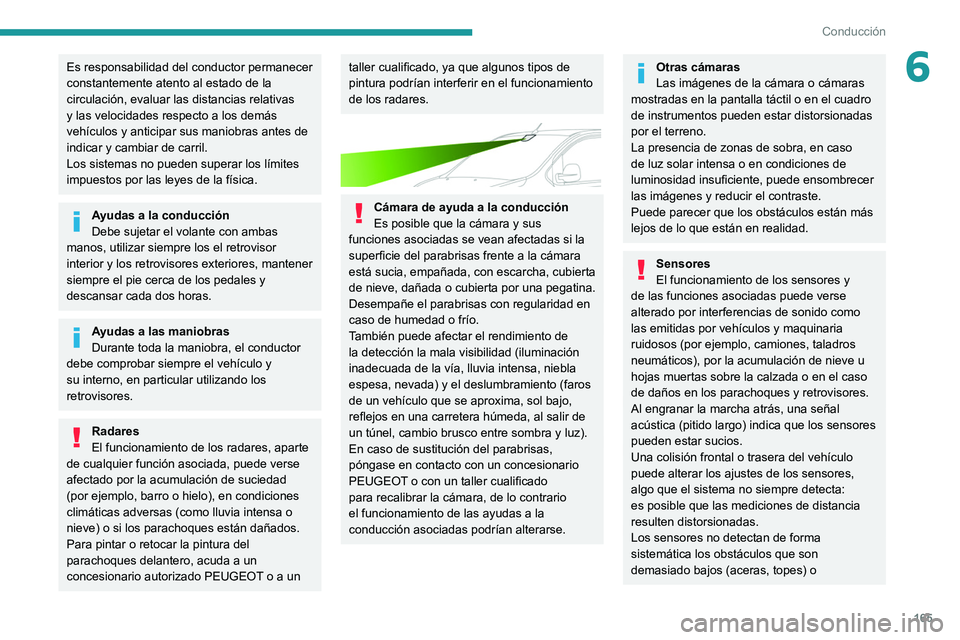

6Es responsabilidad del conductor permanecer
constantemente atento al estado de la
circulación, evaluar las distancias relativas
y las velocidades respecto a los demás
vehículos y anticipar sus maniobras antes de
indicar y cambiar de carril.
Los sistemas no pueden superar los límites
impuestos por las leyes de la física.
Ayudas a la conducción
Debe sujetar el volante con ambas
manos, utilizar siempre los el retrovisor
interior y los retrovisores exteriores, mantener
siempre el pie cerca de los pedales y
descansar cada dos horas.
Ayudas a las maniobras
Durante toda la maniobra, el conductor
debe comprobar siempre el vehículo y
su interno, en particular utilizando los
retrovisores.
Radares
El funcionamiento de los radares, aparte
de cualquier función asociada, puede verse
afectado por la acumulación de suciedad
(por ejemplo,
barro o hielo), en condiciones
climáticas adversas (como lluvia intensa o
nieve) o si los parachoques están dañados.
Para pintar o retocar la pintura del
parachoques delantero, acuda a un
concesionario autorizado PEUGEOT o a un
taller cualificado, ya que algunos tipos de
pintura podrían interferir en el funcionamiento
de los radares.


Cámara de ayuda a la conducción
Es posible que la cámara y sus
funciones asociadas se vean afectadas si la
superficie del parabrisas frente a la cámara
está sucia, empañada, con escarcha, cubierta
de nieve, dañada o cubierta por una pegatina.
Desempañe el parabrisas con regularidad en
caso de humedad o frío.
También puede afectar el rendimiento de
la detección la mala visibilidad (iluminación
inadecuada de la vía, lluvia intensa, niebla
espesa, nevada) y el deslumbramiento (faros
de un vehículo que se aproxima, sol bajo,
reflejos en una carretera húmeda, al salir de
un túnel, cambio brusco entre sombra y luz).
En caso de sustitución del parabrisas,
póngase en contacto con un concesionario
PEUGEOT o con un taller cualificado
para recalibrar la cámara, de lo contrario
el funcionamiento de las ayudas a la
conducción asociadas podrían alterarse.
Otras cámaras
Las imágenes de la cámara o cámaras
mostradas en la pantalla táctil o en el cuadro
de instrumentos pueden estar distorsionadas
por el terreno.
La presencia de zonas de sobra, en caso
de luz solar intensa o en condiciones de
luminosidad insuficiente, puede ensombrecer
las imágenes y reducir el contraste.
Puede parecer que los obstáculos están más
lejos de lo que están en realidad.
Sensores
El funcionamiento de los sensores y
de las funciones asociadas puede verse
alterado por interferencias de sonido como
las emitidas por vehículos y maquinaria
ruidosos (por ejemplo, camiones, taladros
neumáticos), por la acumulación de nieve u
hojas muertas sobre la calzada o en el caso
de daños en los parachoques y retrovisores.
Al engranar la marcha atrás, una señal
acústica (pitido largo) indica que los sensores
pueden estar sucios.
Una colisión frontal o trasera del vehículo
puede alterar los ajustes de los sensores,
algo que el sistema no siempre detecta:
es posible que las mediciones de distancia
resulten distorsionadas.
Los sensores no detectan de forma
sistemática los obstáculos que son
demasiado bajos (aceras, topes) o

166
Conducción
Selectores

1.Encendido.
2. Apagado (pulsación prolongada).
3. Ajuste de la luminosidad.
4. Ajuste de la altura de la pantalla.
Activación/desactivación
► Con el motor en marcha, pulse la tecla 1 para
activar el sistema y desplegar la pantalla.

demasiado delgados (árboles, postes,
cercados de alambre).
Es posible que algunos obstáculos situados
en los ángulos muertos de los sensores no
se detecten o dejen de detectarse durante la
maniobra.
Algunos materiales (tejidos) absorben las
ondas sonoras: es posible que los peatones
no se detecten.
Mantenimiento
Limpie los parachoques, los retrovisores
de las puertas y el campo de visión de las
cámaras de forma regular.
Cuando lave el vehículo con un sistema de
lavado de alta presión, no sitúe el surtidor a
menos de 30
cm del radar, las cámaras y los
sensores.
Alfombrillas
El uso de alfombrillas no autorizadas
por PEUGEOT puede interferir en el
funcionamiento del limitador de velocidad o el
regulador de velocidad.
Para evitar el riesgo de bloqueo de los
pedales:
–

Asegúrese de que la alfombrilla esté
correctamente fijada.
–


Nunca superponga varias alfombrillas.
Unidades de velocidad
Asegúrese de que las unidades de
velocidad que se muestran en el cuadro de
instrumentos (km/h o mph) son las del país
en el que circula.
De no ser así, cuando detenga
completamente el vehículo, ajuste la
indicación a la unidad de velocidad requerida,
de manera que cumpla con la normativa
local.
En caso de duda, póngase en contacto con
un PEUGEOT concesionario autorizado o un
taller cualificado.
Pantalla virtual
Sistema que proyecta un conjunto de datos en
una pantalla ahumada situada en el campo de
visión del conductor, para evitar que este tenga
que apartar la vista de la carretera.
Información mostrada
durante el funcionamiento


Una vez activado el sistema, los datos
proyectados en el Head-up display son:
A. La velocidad del vehículo.
B. Información del regulador/limitador de
velocidad.
C. Si el vehículo está equipado con ello, la
información de distancia entre vehículos, las
alertas de frenada automática de emergencia
y las instrucciones de navegación.
D. Si el vehículo está equipado con ello, la
información del límite de velocidad.
Para obtener más información sobre
Navegación, consulte el apartado
Equipo de audio y telemática .

184
Conducción

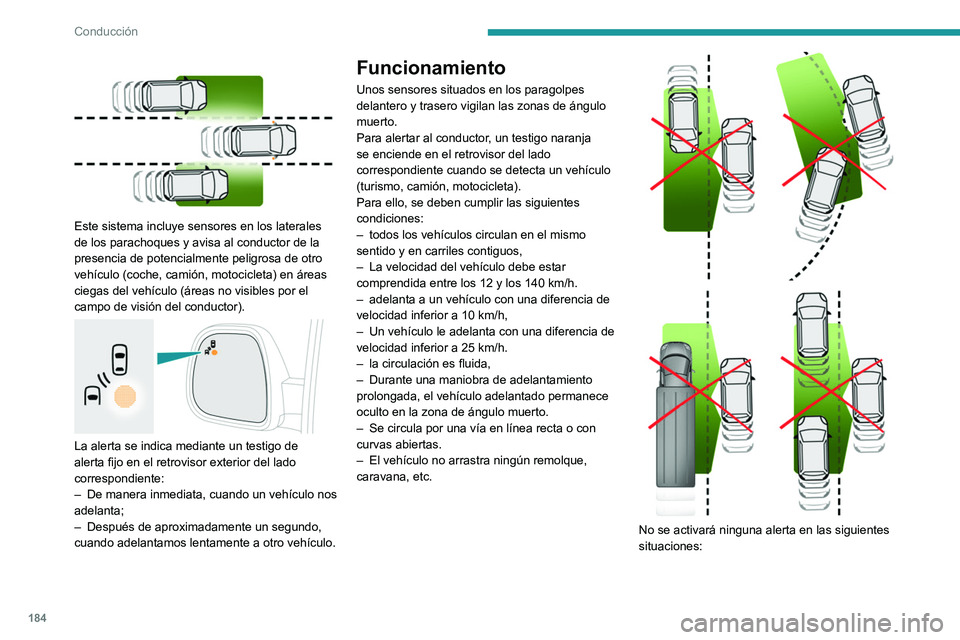

– En presencia de objetos fijos (vehículos
estacionados, guardarraíles, farolas, señales de
tráfico, etc.).
– Cuando se aproxima tráfico en sentido
contrario.
– Durante la conducción por carreteras sinuosas
o con curvas pronunciadas.
– En caso de adelantamiento de (o por) un
vehículo largo (camión, autobús, etc.) que se
detecta en una zona de ángulo muerto de la
parte trasera al mismo tiempo que está presente
en el campo de visión del conductor por la parte
delantera.
– durante una maniobra de adelantamiento
rápido,
– con circulación muy densa: los vehículos,
detectados por las partes delantera y trasera, se
confunden con un vehículo largo o un objeto fijo.
Activación o desactivación
Con o sin sistema de audio



► Pulse este botón para activar o desactivar el
sistema.


Este sistema incluye sensores en los laterales
de los parachoques y avisa al conductor de la
presencia de potencialmente peligrosa de otro
vehículo (coche, camión, motocicleta) en áreas
ciegas del vehículo (áreas no visibles por el
campo de visión del conductor).


La alerta se indica mediante un testigo de
alerta fijo en el retrovisor exterior del lado
correspondiente:
–

De manera inmed
iata, cuando un vehículo nos
adelanta;
–

Después de aproximadamente un segundo,
cuando adelantamos lentamente a otro vehículo.
Funcionamiento
Unos sensores situados en los paragolpes
delantero y trasero vigilan las zonas de ángulo
muerto.
Para alertar al conductor, un testigo naranja
se enciende en el retrovisor del lado
correspondiente cuando se detecta un vehículo
(turismo, camión, motocicleta).
Para ello, se deben cumplir las siguientes
condiciones:
–

todos los vehículos circulan en el mismo
sentido y en carriles contiguos,
–


La velocidad del vehículo debe estar
comprendida entre los 12 y los 140

km/h.
–

adelanta a un vehículo con una diferencia de
velocidad inferior a 10

km/h,
–

Un vehículo le adelanta con una diferencia de
velocidad inferior a 25

km/h.
–

la circulación es fluida,
–


Durante una maniobra de adelantamiento
prolongada, el vehículo adelantado permanece
oculto en la zona de ángulo muerto.
–


Se circula por una vía en línea recta o con
curvas abiertas.
–


El vehículo no arrastra ningún remolque,
caravana, etc.




No se activará ninguna alerta en las siguientes
situaciones:

185
Conducción

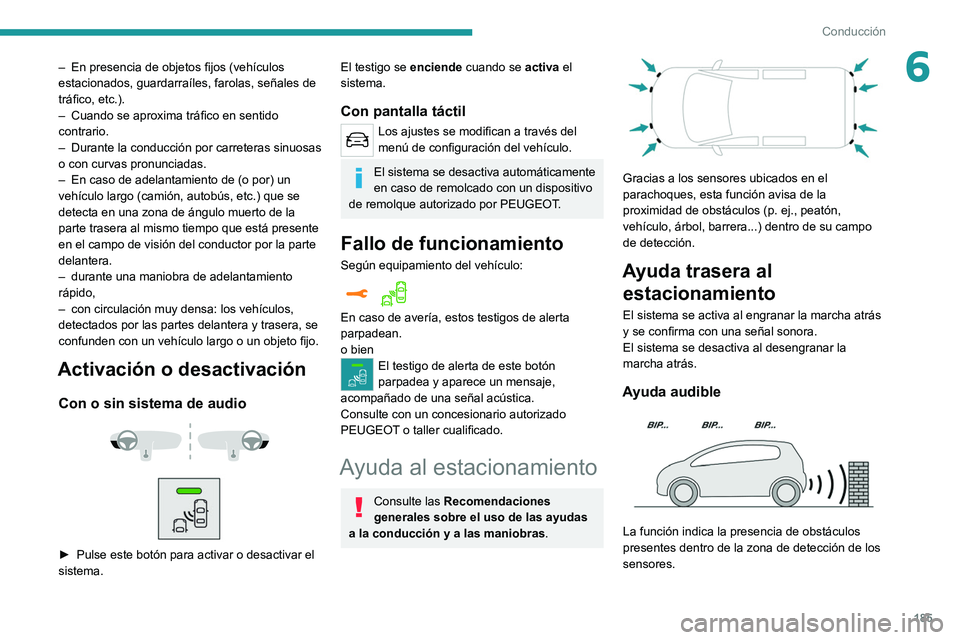

6– En presencia de objetos fijos (vehículos
estacionados, guardarraíles, farolas, señales de
tráfico, etc.).
–

Cuando se aproxima tráfico en sentido
contrario.
–


Durante la condu
cción por carreteras sinuosas
o con curvas pronunciadas.
–

En caso de adelantamiento de (o por) un
vehículo largo (camión, autobús, etc.) que se
detecta en una zona de ángulo muerto de la
parte trasera al mismo tiempo que está presente
en el campo de visión del conductor por la parte
delantera.
–


durante una maniobra de adelantamiento
rápido,
–


con circulación muy densa: los vehículos,
detectados por las partes delantera y trasera, se
confunden con un vehículo largo o un objeto fijo.
Activación o desactivación
Con o sin sistema de audio



► Pulse este botón para activar o desactivar el
sistema.
El testigo se enciende cuando se activa el
sistema.
Con pantalla táctil
Los ajustes se modifican a través del
menú de configuración del vehículo.
El sistema se desactiva automáticamente
en caso de remolcado con un dispositivo
de remolque autorizado por PEUGEOT.
Fallo de funcionamiento
Según equipamiento del vehículo:
En caso de avería, estos testigos de alerta
parpadean.
o bien
El testigo de alerta de este botón
parpadea y aparece un mensaje,
acompañado de una señal acústica.
Consulte con un concesionario autorizado
PEUGEOT o taller cualificado.
Ayuda al estacionamiento
Consulte las Recomendaciones
generales sobre el uso de las ayudas
a la conducción y a las maniobras .


Gracias a los sensores ubicados en el
parachoques, esta función avisa de la
proximidad de obstáculos (p. ej., peatón,
vehículo, árbol, barrera...) dentro de su campo
de detección.
Ayuda trasera al
estacionamiento
El sistema se activa al engranar la marcha atrás
y se confirma con una señal sonora.
El sistema se desactiva al desengranar la
marcha atrás.
Ayuda audible

La función indica la presencia de obstáculos
presentes dentro de la zona de detección de los
sensores.

186
Conducción
Visiopark 1
Consulte las Recomendaciones
generales sobre el uso de las ayudas
a la conducción y a las maniobras .


En cuanto se engrana la marcha atrás con el
motor en marcha, este sistema muestra vistas
del entorno próximo del vehículo en la pantalla
táctil usando una cámara situada en la parte
trasera del vehículo.
La información de proximidad se indica mediante
una señal sonora discontinua cuya frecuencia
aumenta a medida que el vehículo se acerca al
obstáculo.
Cuando la distancia entre el vehículo y el
obstáculo es inferior a unos treinta centímetros,
la señal acústica se vuelve continua.
El sonido emitido por el altavoz (derecho o
izquierdo) permite identificar en qué lado está el
obstáculo.
Ayuda gráfica



Complementa la señal acústica mostrando unas
líneas que se van acercando progresivamente
al vehículo (verde: obstáculos más distantes,
amarilla: obstáculos cercanos, roja: obstáculos
muy cercanos).
A medida que el vehículo se aproxima al
obstáculo, el símbolo "Danger" (peligro) aparece
en la pantalla.
Sensores de ayuda al
estacionamiento delanteros
Como complemento a los sensores de ayuda
al estacionamiento traseros, los sensores de
ayuda al estacionamiento delanteros se activan
al detectar un obstáculo en la parte delantera del
vehículo, si va a una velocidad inferior a 10 km/h
(6
mph).
Los sensores de ayuda al estacionamiento
delanteros se desactivan si se detiene el
vehículo durante más de tres segundos al
conducir hacia delante, si ya no se detecta
ningún objeto o si la velocidad supera los
10
km/h (6 mph).
El sonido que sale del altavoz (delantero
o trasero) localiza el obstáculo respecto
a la posición del vehículo, ya sea delante o
detrás del vehículo.
Desactivación o activación
Sin sistema de audio



► Pulse este botón para desactivar o volver a
activar el sistema en cualquier momento.
El testigo se
enciende cuando se desactiva el
sistema.
Con sistema de audio o pantalla táctil
Los ajustes se modifican a través
del menú de configuración del
vehículo.
La ayuda trasera al estacionamiento se
desactiva automáticamente cuando se
conecta un remolque o un portabicicletas a
un enganche de remolque instalado según
las recomendaciones del fabricante.
Límites de funcionamiento
La inclinación del vehículo si el maletero está
muy cargado puede desviar las mediciones de
distancia.
Fallo de funcionamiento
En caso de fallo de funcionamiento al
cambiar a la marcha atrás, este testigo de
alerta se enciende en el cuadro de instrumentos,
acompañado de la visualización de un mensaje
y de una señal acústica (pitido breve).
Acuda a un concesionario PEUGEOT o taller
cualificado para proceder a su revisión.
