2021 PEUGEOT EXPERT ABS

226
Bei einer Panne
Original-
reifengröße Compact-
Standard Long
215/65 R16 Ein 225er Rad kann nicht im
Ersatzradkorb verstaut
werden. Es besteht
keine
Beschrän- kung.
215/60 R17
215/60 R17
M&S
225/55 R17 Vom Verstauen eines 215er Rads im
Ersatzradkorb
wird abgeraten (Geräuschent- wicklung).
Ein beschädigter Reifen mit Größe 215 bzw. 225 kann im Ersatzradkorb verstaut
werden.
Rad abmontieren
Fahrzeug abstellen Stellen Sie das Fahrzeug auf einem
waagerechten, festen, nicht rutschigen
Untergrund ab, ohne dass es dabei den
Verkehr behindert.
Legen Sie bei einem Schaltgetriebe den 1.
Gang ein, schalten Sie dann die Zündung aus,
um die Räder zu blockieren.
Stellen Sie bei einem Automatikgetriebe das
Gangwahlrad auf Position P ein, schalten
Sie dann die Zündung aus, um die Räder zu
blockieren.
Wählen
Sie bei einem Gangwahlschalter die
Position P, schalten Sie dann die Zündung aus,
um die Räder zu blockieren.
Ziehen Sie die Feststellbremse an, sofern
diese nicht auf Automatikmodus gestellt
ist (mit elektrischer Feststellbremse) und
überprüfen Sie, dass die Kontrollleuchte im
Kombiinstrument aufleuchtet.
Stellen Sie unbedingt sicher, dass die Insassen
ausgestiegen sind und sich in einem sicheren
Bereich aufhalten.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; verwenden Sie einen Stützbock.
Setzen Sie bei einer elektrischen
Feststellbremse einen Keil unter das Rad, das
dem auszuwechselnden Rad schräg gegenüber
liegt.


► Wenn Ihr Fahrzeug mit einem Stahlnotrad
ausgestattet ist, entfernen Sie die
Schraubenkappen mit dem Werkzeug 3 oder
entfernen Sie die Zierkappe mit der Hand.
►

W
enn Ihr Fahrzeug mit einem Reserverad
ausgestattet ist, entfernen Sie mit dem Werkzeug 3
die Kappen auf allen Schrauben.
►

W
enn Ihr Fahrzeug damit ausgestattet ist,
bringen Sie den Steckschlüsseleinsatz für die
Diebstahlschutzmuttern 4 auf dem Radschlüssel 1
an, um die Diebstahlschutzmutter zu lösen.
►

Lösen
Sie die anderen Schrauben, ohne Sie
zu entfernen mit dem Radschlüssel 1 .


► Stellen Sie den Fuß des Wagenhebers auf den
Boden und vergewissern Sie sich, dass dieser
an der Karosserieunterseite senkrecht unter der
vorgesehenen Ansatzstelle A oder B steht, die
dem zu wechselnden Rad am nächsten liegt.

237
Bei einer Panne

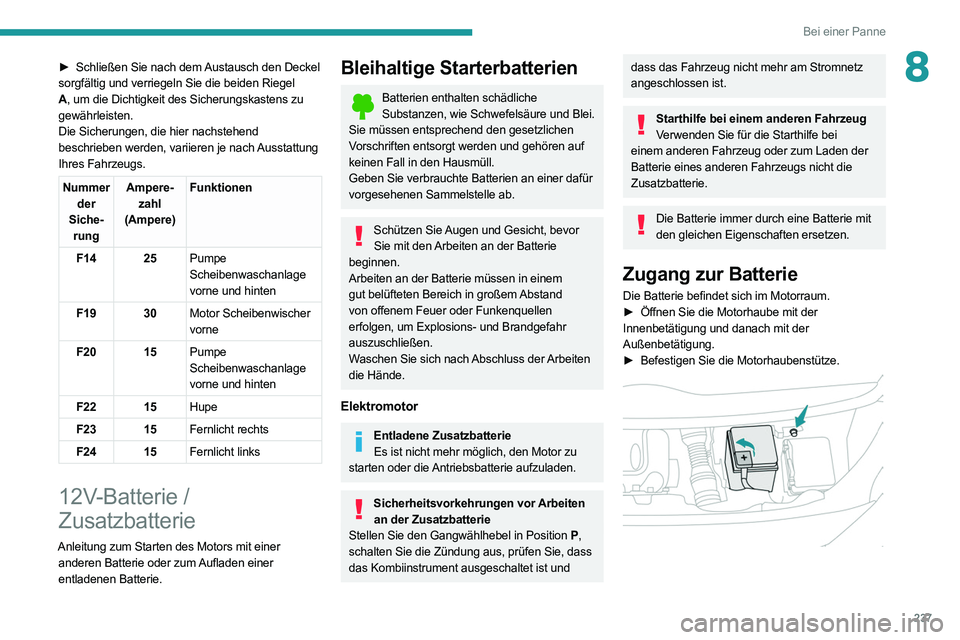

8► Schließen Sie nach dem Austausch den Deckel
sorgfältig und verriegeln Sie die beiden Riegel
A , um die Dichtigkeit des Sicherungskastens zu
gewährleisten.
Die Sicherungen, die hier nachstehend
beschrieben werden, variieren je nach Ausstattung
Ihres Fahrzeugs.
Nummer der
Siche- rung Ampere-
zahl
(Ampere) Funktionen
F14 25 Pumpe
Scheibenwaschanlage
vorne und hinten
F19 30 Motor Scheibenwischer
vorne
F20 15 Pumpe
Scheibenwaschanlage
vorne und hinten
F22 15 Hupe
F23 15 Fernlicht rechts
F24 15 Fernlicht links
12V-Batterie /
Zusatzbatterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen einer
entladenen Batterie.
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Elektromotor
Entladene Zusatzbatterie Es ist nicht mehr möglich, den Motor zu
starten oder die Antriebsbatterie aufzuladen.
Sicherheitsvorkehrungen vor Arbeiten an der Zusatzbatterie
Stellen Sie den Gangwählhebel in Position
P,
schalten Sie die Zündung aus, prüfen Sie, dass
das Kombiinstrument ausgeschaltet ist und
dass das Fahrzeug nicht mehr am Stromnetz
angeschlossen ist.
Starthilfe bei einem anderen Fahrzeug Verwenden Sie für die Starthilfe bei
einem anderen Fahrzeug oder zum Laden der
Batterie eines anderen Fahrzeugs nicht die
Zusatzbatterie.
Die Batterie immer durch eine Batterie mit den gleichen Eigenschaften ersetzen.
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.
► Öffnen Sie die Motorhaube mit der
Innenbetätigung und danach mit der
Außenbetätigung.
►

Befestigen Sie die Motorhaubenstütze.

238
Bei einer Panne

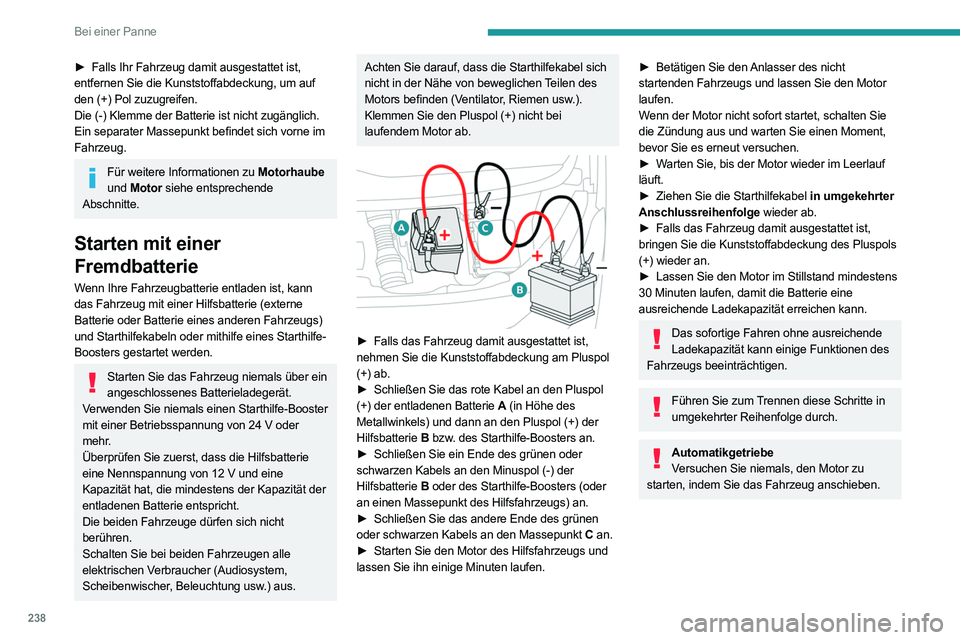

► Falls Ihr Fahrzeug damit ausgestattet ist,
entfernen Sie die Kunststoffabdeckung, um auf
den (+) Pol zuzugreifen.
Die (-) Klemme der Batterie ist nicht zugänglich.
Ein separater Massepunkt befindet sich vorne im
Fahrzeug.
Für weitere Informationen zu Motorhaube
und Motor siehe entsprechende
Abschnitte.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines Starthilfe-
Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-Booster
mit einer Betriebsspannung von 24
V oder
mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12
V und eine
Kapazität hat, die mindestens der Kapazität der
entladenen Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel sich
nicht in der Nähe von beweglichen Teilen des
Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.


► Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►

Schließen Sie das rote Kabel an den Pluspol

(+) der entladenen Batterie A (in Höhe des
Metallwinkels) und dann an den Pluspol (+) der
Hilfsbatterie B bzw. des Starthilfe-Boosters an.
►

Schließen Sie ein Ende des grünen oder

schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie B oder des Starthilfe-Boosters (oder
an einen Massepunkt des Hilfsfahrzeugs) an.
►

Schließen Sie das andere Ende des grünen

oder schwarzen Kabels an den Massepunkt C an.
►

Starten Sie den Motor des Hilfsfahrzeugs und

lassen Sie ihn einige Minuten laufen.
► Betätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den Motor
laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen.
►

W
arten Sie, bis der Motor wieder im Leerlauf
läuft.
►

Ziehen Sie die Starthilfekabel
in umgekehrter
Anschlussreihenfolge wieder ab.
►

Falls das Fahrzeug damit ausgestattet ist,

bringen Sie die Kunststoffabdeckung des Pluspols
(+) wieder an.
►

Lassen Sie den Motor im Stillstand mindestens

30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Das sofortige Fahren ohne ausreichende Ladekapazität kann einige Funktionen des
Fahrzeugs beeinträchtigen.
Führen Sie zum Trennen diese Schritte in umgekehrter Reihenfolge durch.
AutomatikgetriebeVersuchen Sie niemals, den Motor zu
starten, indem Sie das Fahrzeug anschieben.
Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie aufzuladen:
– Wenn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
– Im Falle einer längeren Standzeit von mehreren
Wochen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Um die Batterie Ihres Fahrzeugs selbst aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von 12V
haben.
Beachten Sie die Anweisungen des Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie abzuklemmen.
► Schalten Sie die Zündung aus.
► Schalten Sie alle elektrischen Verbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer
usw.).

240
Bei einer Panne

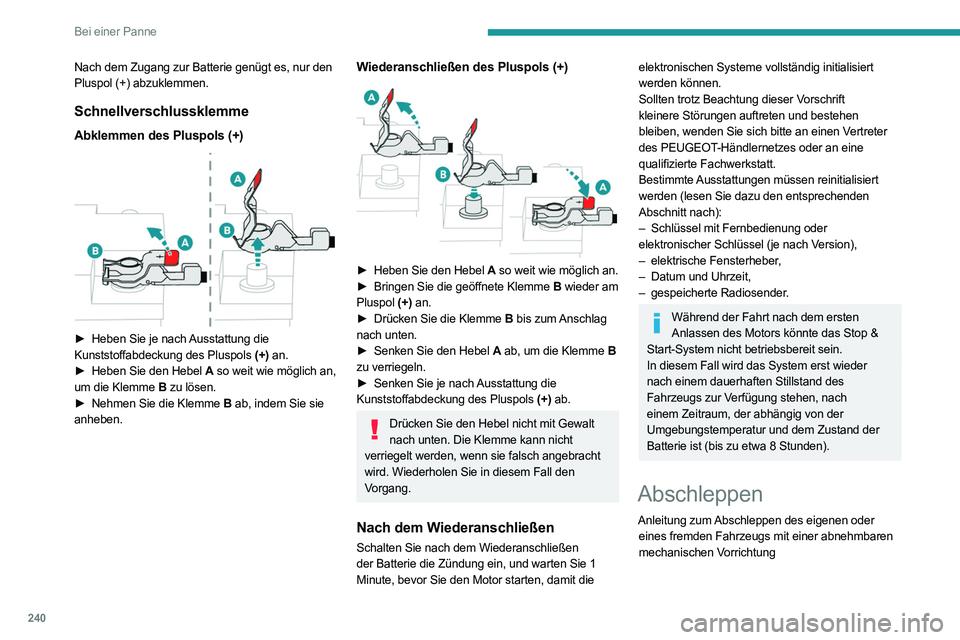

Nach dem Zugang zur Batterie genügt es, nur den
Pluspol (+) abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Heben Sie je nach Ausstattung die
Kunststoffabdeckung des Pluspols (+) an.
►

Heben Sie den Hebel
A so weit wie möglich an,
um die Klemme B zu lösen.
►

Nehmen Sie die Klemme
B ab, indem Sie sie
anheben.
Wiederanschließen des Pluspols (+)

► Heben Sie den Hebel A so weit wie möglich an.
► Bringen Sie die geöffnete Klemme B wieder am
Pluspol (+) an.
►

Drücken Sie die Klemme
B bis zum Anschlag
nach unten.
►

Senken Sie den Hebel
A ab, um die Klemme B
zu verriegeln.
►

Senken Sie je nach
Ausstattung die
Kunststoffabdeckung des Pluspols (+) ab.
Drücken Sie den Hebel nicht mit Gewalt nach unten. Die Klemme kann nicht
verriegelt werden, wenn sie falsch angebracht
wird. Wiederholen Sie in diesem Fall den
Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten trotz Beachtung dieser Vorschrift
kleinere Störungen auftreten und bestehen
bleiben, wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bestimmte Ausstattungen müssen reinitialisiert
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–

Schlüssel mit Fernbedienung oder

elektronischer Schlüssel (je nach Version),
–

elektrische Fensterheber
,
–

Datum und Uhrzeit,
–


gespeicherte Radiosender
.
Während der Fahrt nach dem ersten Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand der
Batterie ist (bis zu etwa 8 Stunden).
Abschleppen
Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren
mechanischen Vorrichtung
Allgemeine HinweiseBitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.

241
Bei einer Panne

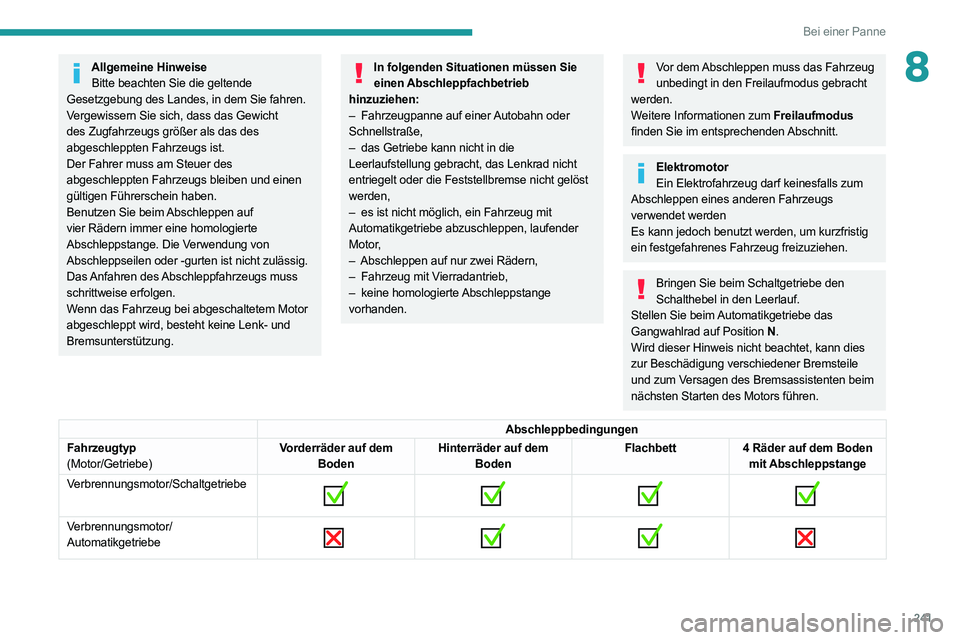

8Allgemeine HinweiseBitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.In folgenden Situationen müssen Sie einen Abschleppfachbetrieb
hinzuziehen:
–

Fahrzeugpanne auf einer
Autobahn oder
Schnellstraße,
–

das Getriebe kann nicht in die

Leerlaufstellung gebracht, das Lenkrad nicht
entriegelt oder die Feststellbremse nicht gelöst
werden,
–

es ist nicht möglich, ein Fahrzeug mit

Automatikgetriebe abzuschleppen, laufender
Motor,
–

Abschleppen auf nur zwei Rädern,
–


Fahrzeug mit V
ierradantrieb,
–

keine
homologierte Abschleppstange
vorhanden.Vor dem Abschleppen muss das Fahrzeug unbedingt in den Freilaufmodus gebracht
werden.
Weitere Informationen zum Freilaufmodus
finden Sie im entsprechenden Abschnitt.
Elektromotor Ein Elektrofahrzeug darf keinesfalls zum
Abschleppen eines anderen Fahrzeugs
verwendet werden
Es kann jedoch benutzt werden, um kurzfristig
ein festgefahrenes Fahrzeug freizuziehen.
Bringen Sie beim Schaltgetriebe den Schalthebel in den Leerlauf.
Stellen Sie beim Automatikgetriebe das
Gangwahlrad auf Position N .
Wird dieser Hinweis nicht beachtet, kann dies
zur Beschädigung verschiedener Bremsteile
und zum Versagen des Bremsassistenten beim
nächsten Starten des Motors führen.
Abschleppbedingungen
Fahrzeugtyp
(Motor/Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor/Schaltgetriebe


Verbrennungsmotor/
Automatikgetriebe

242

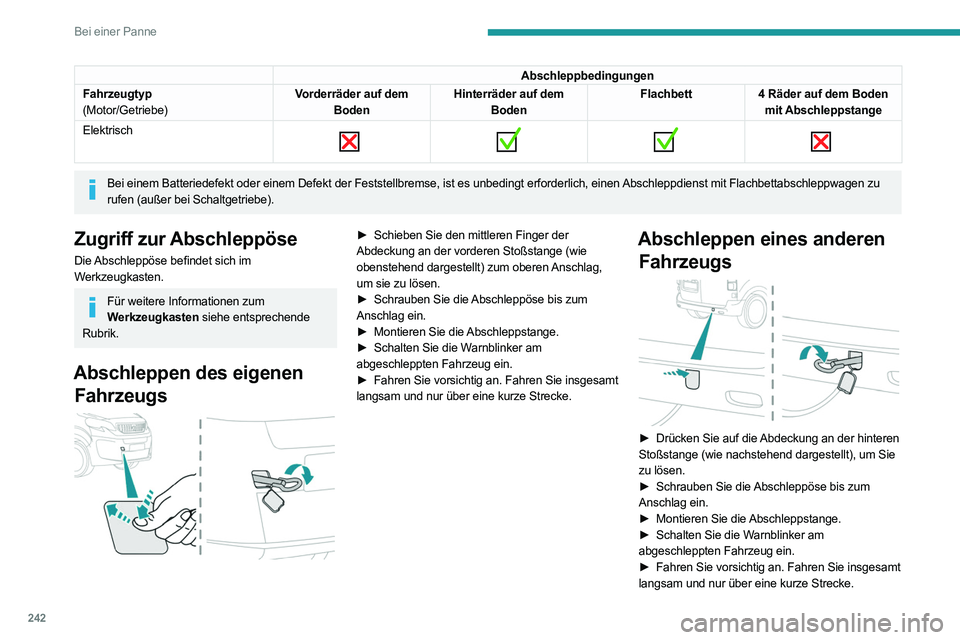

Bei einer Panne
Abschleppbedingungen
Fahrzeugtyp
(Motor/Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Elektrisch


Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es u\
nbedingt erforderlich, einen Abschleppdienst mit Flachbettabschleppwagen zu
rufen (außer bei Schaltgetriebe).
Zugriff zur Abschleppöse
Die Abschleppöse befindet sich im
Werkzeugkasten.
Für weitere Informationen zum Werkzeugkasten siehe entsprechende
Rubrik.
Abschleppen des eigenen Fahrzeugs


► Schieben Sie den mittleren Finger der
Abdeckung an der vorderen Stoßstange (wie
obenstehend dargestellt) zum oberen Anschlag,
um sie zu lösen.
►

Schrauben Sie die
Abschleppöse bis zum
Anschlag ein.
►

Montieren Sie die
Abschleppstange.
►

Schalten Sie die W
arnblinker am
abgeschleppten Fahrzeug ein.
►

Fahren Sie vorsichtig an. Fahren Sie insgesamt

langsam und nur über eine kurze Strecke.Abschleppen eines anderen Fahrzeugs


► Drücken Sie auf die Abdeckung an der hinteren
Stoßstange (wie nachstehend dargestellt), um Sie
zu lösen.
►

Schrauben Sie die
Abschleppöse bis zum
Anschlag ein.
►

Montieren Sie die
Abschleppstange.
►

Schalten Sie die W
arnblinker am
abgeschleppten Fahrzeug ein.
►

Fahren Sie vorsichtig an. Fahren Sie insgesamt

langsam und nur über eine kurze Strecke.

243

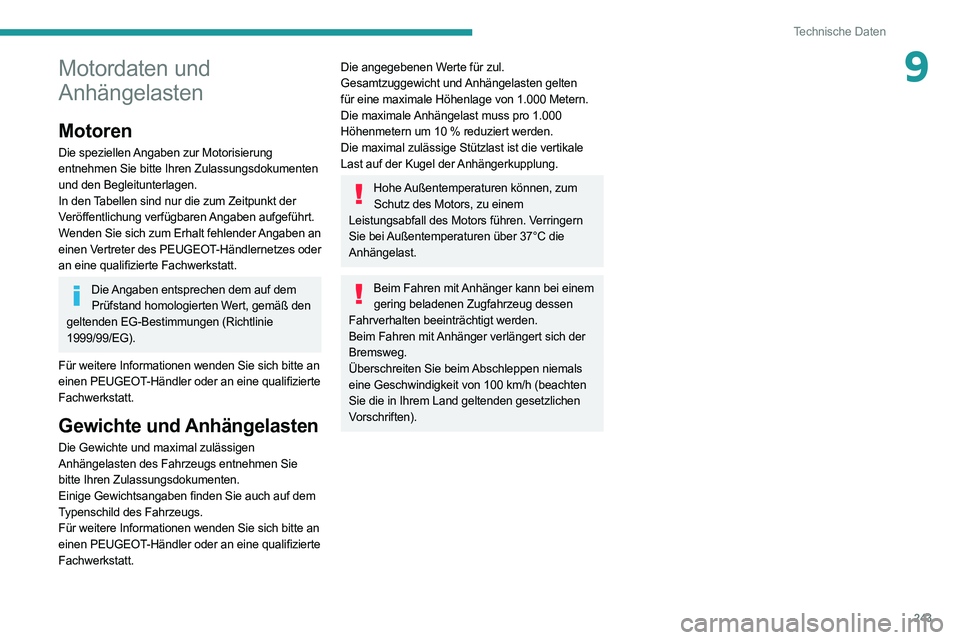

Technische Daten
9Motordaten und
Anhängelasten
Motoren
Die speziellen Angaben zur Motorisierung
entnehmen Sie bitte Ihren Zulassungsdokumenten
und den Begleitunterlagen.
In den Tabellen sind nur die zum Zeitpunkt der
Veröffentlichung verfügbaren Angaben aufgeführt.
Wenden Sie sich zum Erhalt fehlender Angaben an
einen Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Die Angaben entsprechen dem auf dem Prüfstand homologierten Wert, gemäß den
geltenden EG-Bestimmungen (Richtlinie
1999/99/EG).
Für weitere Informationen wenden Sie sich bitte an
einen PEUGEOT-Händler oder an eine qualifizierte
Fachwerkstatt.
Gewichte und Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten des Fahrzeugs entnehmen Sie
bitte Ihren Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf dem
Typenschild des Fahrzeugs.
Für weitere Informationen wenden Sie sich bitte an
einen PEUGEOT-Händler oder an eine qualifizierte
Fachwerkstatt.
Die angegebenen Werte für zul.
Gesamtzuggewicht und Anhängelasten gelten
für eine maximale Höhenlage von 1.000 Metern.
Die maximale Anhängelast muss pro 1.000
Höhenmetern um 10 % reduziert werden.
Die maximal zulässige Stützlast ist die vertikale
Last auf der Kugel der Anhängerkupplung.
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem
Leistungsabfall des Motors führen. Verringern
Sie bei Außentemperaturen über 37°C die
Anhängelast.
Beim Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigt werden.
Beim Fahren mit Anhänger verlängert sich der
Bremsweg.
Überschreiten Sie beim Abschleppen niemals
eine Geschwindigkeit von 100
km/h (beachten
Sie die in Ihrem Land geltenden gesetzlichen
Vorschriften).

257

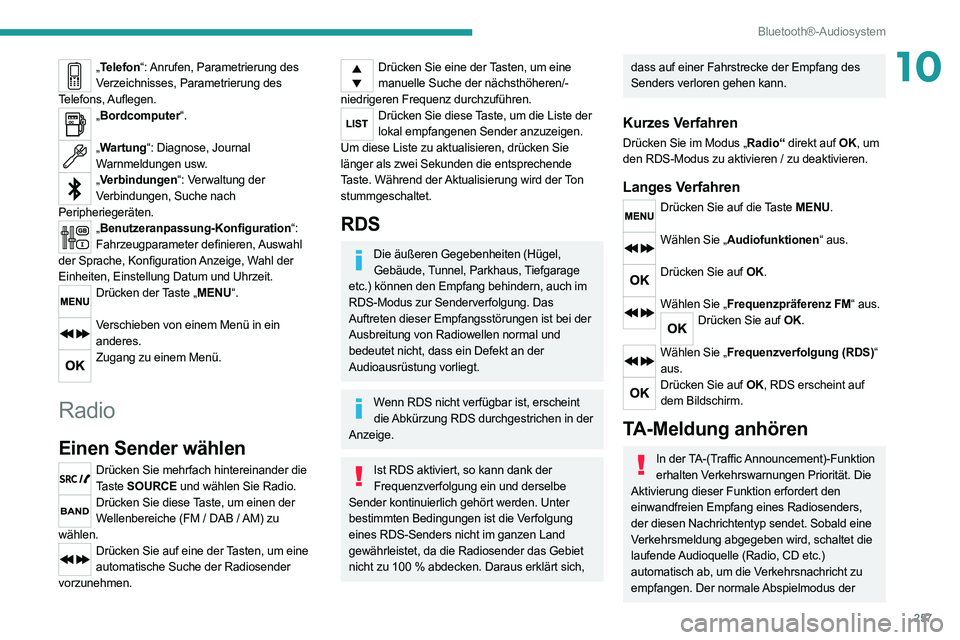

Bluetooth®-Audiosystem
10„Telefon“: Anrufen, Parametrierung des
Verzeichnisses, Parametrierung des
Telefons, Auflegen.
„ Bordcomputer“.
„Wartung“: Diagnose, Journal
Warnmeldungen usw.
„Verbindungen“: Verwaltung der
Verbindungen, Suche nach
Peripheriegeräten.
„ Benutzeranpassung-Konfiguration“:
Fahrzeugparameter definieren, Auswahl
der Sprache, Konfiguration Anzeige, Wahl der
Einheiten, Einstellung Datum und Uhrzeit.
Drücken der Taste „MENU“.
Verschieben von einem Menü in ein
anderes.
Zugang zu einem Menü.
Radio
Einen Sender wählen
Drücken Sie mehrfach hintereinander die
Taste SOURCE und wählen Sie Radio.
Drücken Sie diese Taste, um einen der
Wellenbereiche (FM / DAB / AM) zu
wählen.
Drücken Sie auf eine der Tasten, um eine automatische Suche der Radiosender
vorzunehmen.
Drücken Sie eine der Tasten, um eine manuelle Suche der nächsthöheren/-
niedrigeren Frequenz durchzuführen.
Drücken Sie diese Taste, um die Liste der lokal empfangenen Sender anzuzeigen.
Um diese Liste zu aktualisieren, drücken Sie
länger als zwei Sekunden die entsprechende
Taste. Während der Aktualisierung wird der Ton
stummgeschaltet.
RDS
Die äußeren Gegebenheiten (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarage
etc.) können den Empfang behindern, auch im
RDS-Modus zur Senderverfolgung. Das
Auftreten dieser Empfangsstörungen ist bei der
Ausbreitung von Radiowellen normal und
bedeutet nicht, dass ein Defekt an der
Audioausrüstung vorliegt.
Wenn RDS nicht verfügbar ist, erscheint die Abkürzung RDS durchgestrichen in der
Anzeige.
Ist RDS aktiviert, so kann dank der Frequenzverfolgung ein und derselbe
Sender kontinuierlich gehört werden. Unter
bestimmten Bedingungen ist die Verfolgung
eines RDS-Senders nicht im ganzen Land
gewährleistet, da die Radiosender das Gebiet
nicht zu 100 % abdecken. Daraus erklärt sich,
dass auf einer Fahrstrecke der Empfang des
Senders verloren gehen kann.
Kurzes Verfahren
Drücken Sie im Modus „Radio“ direkt auf OK, um
den RDS-Modus zu aktivieren / zu deaktivieren.
Langes Verfahren
Drücken Sie auf die Taste MENU.
Wählen Sie „Audiofunktionen“ aus.
Drücken Sie auf OK.
Wählen Sie „Frequenzpräferenz FM“ aus.Drücken Sie auf OK.
Wählen Sie „Frequenzverfolgung (RDS)“
aus.
Drücken Sie auf OK, RDS erscheint auf dem Bildschirm.
TA-Meldung anhören
In der TA-(Traffic Announcement)-Funktion erhalten Verkehrswarnungen Priorität. Die
Aktivierung dieser Funktion erfordert den
einwandfreien Empfang eines Radiosenders,
der diesen Nachrichtentyp sendet. Sobald eine
Verkehrsmeldung abgegeben wird, schaltet die
laufende Audioquelle (Radio, CD etc.)
automatisch ab, um die Verkehrsnachricht zu
empfangen. Der normale Abspielmodus der
