2021 PEUGEOT 508 Manual del propietario (in Spanish)

215
En caso de avería
8cargadores compatibles con baterías de
plomo con una tensión nominal de 12 V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
►

Quite el contacto.
►


Apague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas, etc.).


► Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
►

Compruebe que los cables del cargador
estén en buen estado.
►


Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►


Conecte los cables del cargador B

de la
siguiente manera: •

El cable rojo positivo (+) al borne (+) de la
batería

A,
•

El cable negro negativo (-) al punto de masa
C

del vehículo.
►

Al final de la operación de carga, apague el
cargador B

antes de desconectar los cables de
la batería A.
No intente nunca recargar una batería
congelada, puesto que podría explotar.
Si la batería está congelada, llévela a la red
PEUGEOT o a un taller cualificado donde
comprobarán que los componentes internos
no hayan resultado dañados y que la carcasa
no presente fisuras, lo que supondría un
riesgo de fuga de ácido tóxico y corrosivo.
Desconexión y reconexión
de las baterías
Procedimiento para desconectar o reconectar
las baterías en el caso de inmovilización del
vehículo durante mucho tiempo.
Antes de desconectar las baterías:
► Abra la puerta del conductor y el maletero.
► Cierre las demás puertas.
►

Apague todos los consumidores eléctricos
(sistema de audio, limpiaparabrisas, luces, etc.).
►


Quite el contacto y aguarde a que el testigo
READY

se apague.
►

Espere durante 4 minutos.
Nunca invierta el orden de los pasos de
desconexión y reconexión de la batería,
ya que existe riesgo de daños irreversibles.
Desconexión
Batería trasera:
► Desconecte el borne (-)
con el conector de
accionamiento rápido de color negro.
Batería delantera:

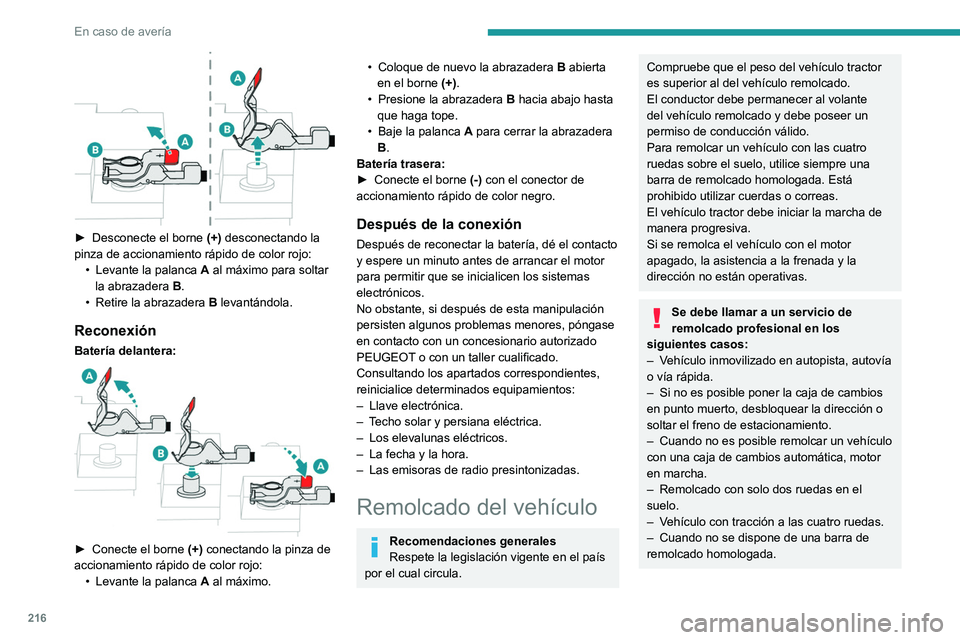

216
En caso de avería

► Desconecte el borne (+) desconectando la
pinza de accionamiento rápido de color rojo: •

Levante la palanca A

al máximo para soltar
la abrazadera B.
•

Retire la abrazadera B

levantándola.
Reconexión
Batería delantera:

► Conecte el borne (+) conectando la pinza de
accionamiento rápido de color rojo: •

Levante la palanca

A
al máximo.
• Coloque de nuevo la abrazadera B abierta
en el borne (+).
•

Presione la abrazadera B

hacia abajo hasta
que haga tope.
•

Baje la palanca A

para cerrar la abrazadera
B.
Batería trasera:
►

Conecte el borne (-)

con el conector de
accionamiento rápido de color negro.
Después de la conexión
Después de reconectar la batería, dé el contacto
y espere un minuto antes de arrancar el motor
para permitir que se inicialicen los sistemas
electrónicos.
No obstante, si después de esta manipulación
persisten algunos problemas menores, póngase
en contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Consultando los apartados correspondientes,
reinicialice determinados equipamientos:
–

Llave electrónica.
–


T
echo solar y persiana eléctrica.
–

Los elevalunas eléctricos.
–


La fecha y la hora.
–


Las emisoras de radio presintonizadas.
Remolcado del vehículo
Recomendaciones generales
Respete la legislación vigente en el país
por el cual circula.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
El vehículo tractor debe iniciar la marcha de
manera progresiva.
Si se remolca el vehículo con el motor
apagado, la asistencia a la frenada y la
dirección no están operativas.
Se debe llamar a un servicio de
remolcado profesional en los
siguientes casos:
–

V

ehículo inmovilizado en autopista, autovía
o vía rápida.
–

Si no es posible poner la caja de cambios
en punto muerto, desbloquear la dirección o
soltar el freno de estacionamiento.
–


Cuando no es posible remolcar un vehículo
con una caja de cambios automática, motor
en marcha.
–


Remolcado con solo dos ruedas en el
suelo.
–


V

ehículo con tracción a las cuatro ruedas.
–

Cuando no se dispone de una barra de
remolcado homologada.
Vehículos híbridos recargables
Antes de cualquier intervención, pise el
pedal del freno y seleccione el modo N con
el contacto dado y, a continuación, apague el
sistema híbrido (testigo READY apagado).

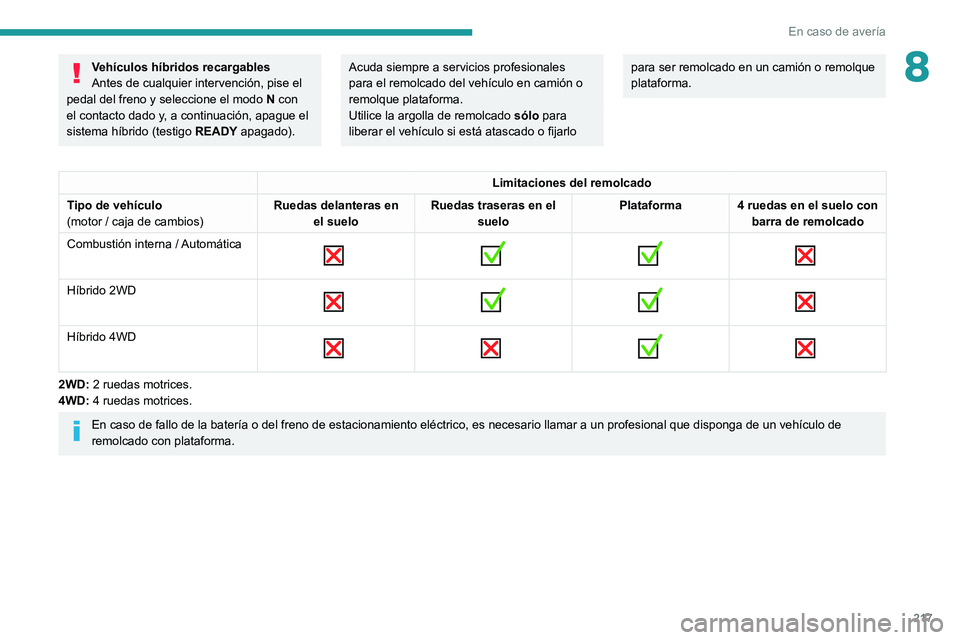

217
En caso de avería
8Vehículos híbridos recargables
Antes de cualquier intervención, pise el
pedal del freno y seleccione el modo N con
el contacto dado y, a continuación, apague el
sistema híbrido (testigo READY apagado).Acuda siempre a servicios profesionales
para el remolcado del vehículo en camión o
remolque plataforma.
Utilice la argolla de remolcado sólo para
liberar el vehículo si está atascado o fijarlo para ser remolcado en un camión o remolque
plataforma.
Limitaciones del remolcado
Tipo de vehículo
(motor / caja de cambios) Ruedas delanteras en
el suelo Ruedas traseras en el
suelo Plataforma 4 ruedas en el suelo con
barra de remolcado
Combustión interna / Automática


Híbrido 2WD

Híbrido 4WD

2WD: 2 ruedas motrices.
4WD: 4 ruedas motrices.
En caso de fallo de la batería o del freno de estacionamiento eléc\
trico, es necesario llamar a un profesional que disponga de un vehículo de
remolcado con plataforma.

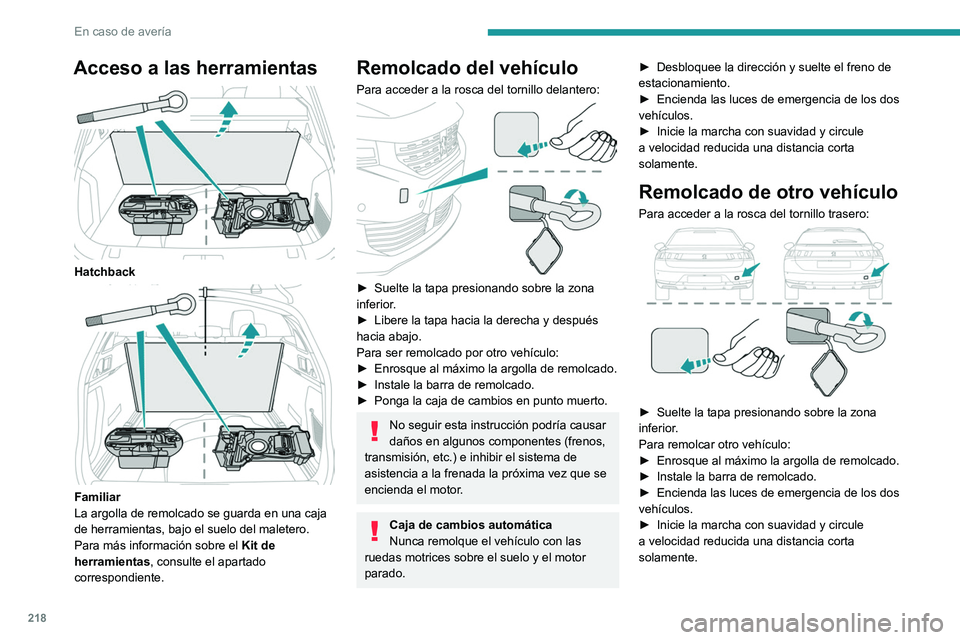

218
En caso de avería
Acceso a las herramientas

Hatchback

Familiar
La argolla de remolcado se guarda en una caja
de herramientas, bajo el suelo del maletero.
Para más información sobre el Kit de
herramientas , consulte el apartado
correspondiente.
Remolcado del vehículo
Para acceder a la rosca del tornillo delantero:

► Suelte la tapa presionando sobre la zona
inferior .
►

Libere la tapa hacia la derecha y después
hacia abajo.
Para ser remolcado por otro vehículo:
►


Enrosque al máximo la argolla de remolcado.
►


Instale la barra de remolcado.
►


Ponga la caja de cambios en punto muerto.
No seguir esta instrucción podría causar
daños en algunos componentes (frenos,
transmisión, etc.) e inhibir el sistema de
asistencia a la frenada la próxima vez que se
encienda el motor.
Caja de cambios automática
Nunca remolque el vehículo con las
ruedas motrices sobre el suelo y el motor
parado. ►

Desbloquee la dirección y suelte el freno de
estacionamiento.
►

Encienda las luces de emergencia de los dos
vehículos.
►

Inicie la marcha con suavidad y circule
a velocidad reducida una distancia corta
solamente.
Remolcado de otro vehículo
Para acceder a la rosca del tornillo trasero:

► Suelte la tapa presionando sobre la zona
inferior .
Para remolcar otro vehículo:
►

Enrosque al máximo la argolla de remolcado.
►


Instale la barra de remolcado.
►


Encienda las luces de emergencia de los dos
vehículos.
►


Inicie la marcha con suavidad y circule
a velocidad reducida una distancia corta
solamente.

219
Características Técnicas
9Características de
motorizaciones y cargas
remolcables
Motorizaciones
Las características de los motores se detallan
en el permiso de circulación del vehículo y en la
documentación de ventas.
En las tablas sólo se presentan los valores
disponibles en el momento de la publicación.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
obtener los valores restantes.
La potencia máxima corresponde al valor
homologado en un banco de pruebas,
según las condiciones definidas por la
reglamentación europea (Directiva 1999/99/
CE).
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Masas y cargas remolcables
Las masas y cargas remolcables relacionadas
con el vehículo se indica en el permiso de
circulación y en la documentación de ventas.
Estos valores también se indican en la placa o
en la etiqueta del fabricante.
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Los valores de MMA (masa máxima autorizada)
del conjunto y de las cargas remolcables
indicados son válidos para una altitud máxima
de 1000 metros. La carga máxima remolcable
debe reducirse un 10% por cada 1000 metros de
altitud adicionales.
El peso sobre la bola de remolque máximo
autorizado corresponde a la masa permitida en
la bola de remolque.
Con temperaturas externas elevadas, el
rendimiento del vehículo puede limitarse
para proteger el motor. Cuando la
temperatura espesor supere los 37°C
reduzca la masa remolcada.
Aunque el vehículo esté poco cargado, el remolque puede afectar negativamente
la adherencia a la carretera.
Al arrastrar un remolque, la distancia de
frenado aumenta.
Cuando lleve remolque, no supere nunca
los 100
km/h (respete la legislación local
vigente).

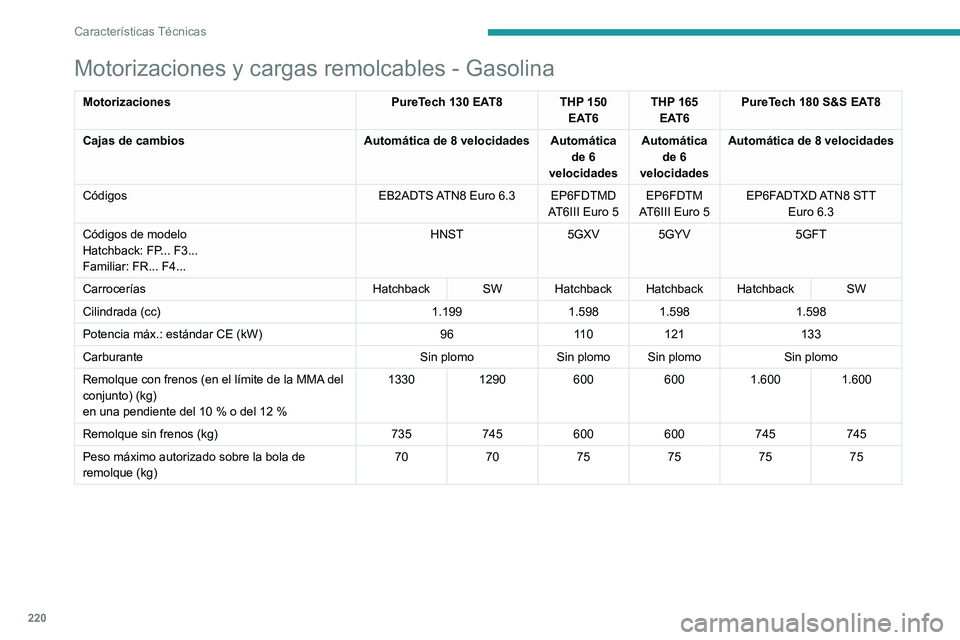

220
Características Técnicas
Motorizaciones y cargas remolcables - Gasolina
MotorizacionesPureTech 130 EAT8 THP 150
EAT6THP 165
EAT6 PureTech 180 S&S EAT8
Cajas de cambios Automática de 8 velocidadesAutomática
de 6
velocidades Automática
de 6
velocidades Automática de 8 velocidades
Códigos EB2ADTS ATN8 Euro
6.3 EP6FDTMD AT6III Euro
5EP6FDTM
AT6III Euro
5EP6FADTXD ATN8 STT
Euro
6.3
Códigos de modelo
Hatchback: FP... F3...
Familiar: FR... F4... HNST
5GXV 5GYV 5GFT
Carrocerías Hatchback SW Hatchback Hatchback Hatchback SW
Cilindrada (cc) 1.1991.5981.598 1.598
Potencia máx.: estándar CE (kW) 9611 0121 133
Carburante Sin plomoSin plomo Sin plomo Sin plomo
Remolque con frenos (en el límite de la MMA del
conjunto) (kg)
en una pendiente del 10 % o del 12 % 1330
1290 6006001.600 1.600
Remolque sin frenos (kg) 735745600600745745
Peso máximo autorizado sobre la bola de
remolque (kg) 70
7075757575

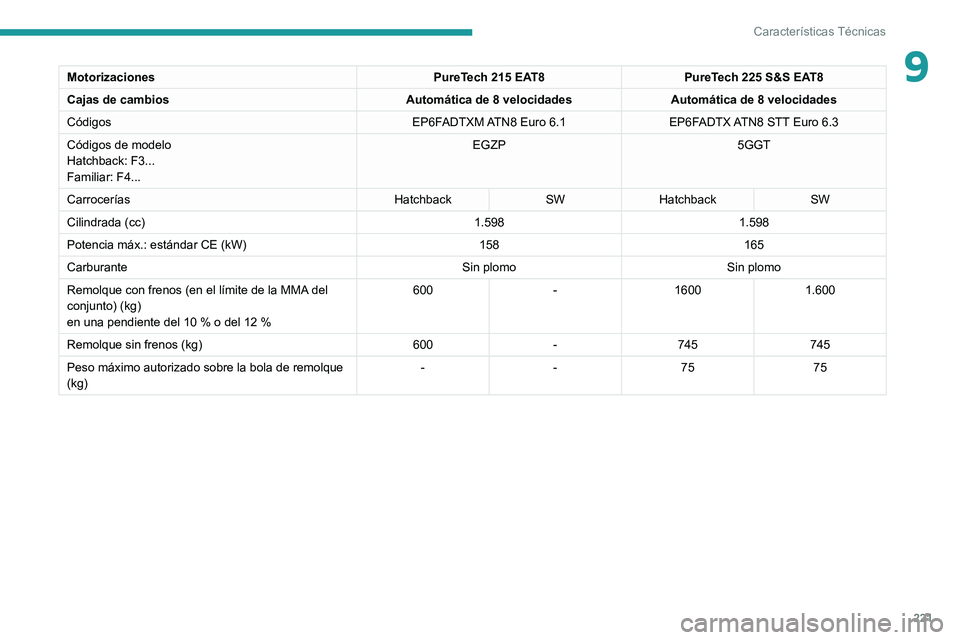

221
Características Técnicas
9MotorizacionesPureTech 215 EAT8PureTech 225 S&S EAT8
Cajas de cambios Automática de 8 velocidadesAutomática de 8 velocidades
Códigos EP6FADTXM ATN8 Euro
6.1EP6FADTX ATN8 STT Euro
6.3
Códigos de modelo
Hatchback: F3...
Familiar: F4... EGZP
5GGT
Carrocerías HatchbackSWHatchback SW
Cilindrada (cc) 1.5981.598
Potencia máx.: estándar CE (kW) 158165
Carburante Sin plomoSin plomo
Remolque con frenos (en el límite de la MMA del
conjunto) (kg)
en una pendiente del 10 % o del 12 % 600
-1600 1.600
Remolque sin frenos (kg) 600-745 745
Peso máximo autorizado sobre la bola de remolque
(kg) -
-75 75

222
Características Técnicas
Motorizaciones y cargas remolcables - Diesel
MotorizacionesHDi 180 EAT8
Cajas de cambios Automática de 8 velocidades
Códigos DW10FC AMN8 Euro 5
Códigos de modelo
Hatchback: FH...
Familiar: FJ... EHZN
Carrocerías HatchbackSW
Cilindrada (cc) 1997
Potencia máx.: estándar CE (kW) 133
Carburante Diésel
Remolque con frenos (en el límite de la MMA del
conjunto) (kg)
en una pendiente del 10 % o del 12 % 600
1800* 600
1800*
Remolque sin frenos (kg) 600
750* 600
750*
Peso máximo autorizado sobre la bola de
remolque (kg) 75
75
* Sólo para Rusia.
Motorizaciones y cargas remolcables - diésel BlueHDi
Motorizaciones BlueHDi 130 S&S EAT8BlueHDi 180 S&S EAT8
Cajas de cambios Automática de 8 velocidadesAutomática de 8 velocidades
Códigos DV5RC ATN8 STT Euro
6.3DW10FC AMN8 STT Euro
6.2
Códigos de modelo
Hatchback: FB... FH...
Familiar: FC... FJ... YHZT
EHZR
Carrocerías HatchbackSWHatchback SW
Cilindrada (cc) 1.4991.997
Potencia máx.: estándar CE (kW) 96133
Carburante DiéselDiésel
Remolque con frenos (en el límite de la MMA del
conjunto) (kg)
en una pendiente del 10 % o del 12 % 1.500
1.5001.8001.800
Remolque sin frenos (kg) 745745750750
Peso máximo autorizado sobre la bola de remolque
(kg) 75
757575
