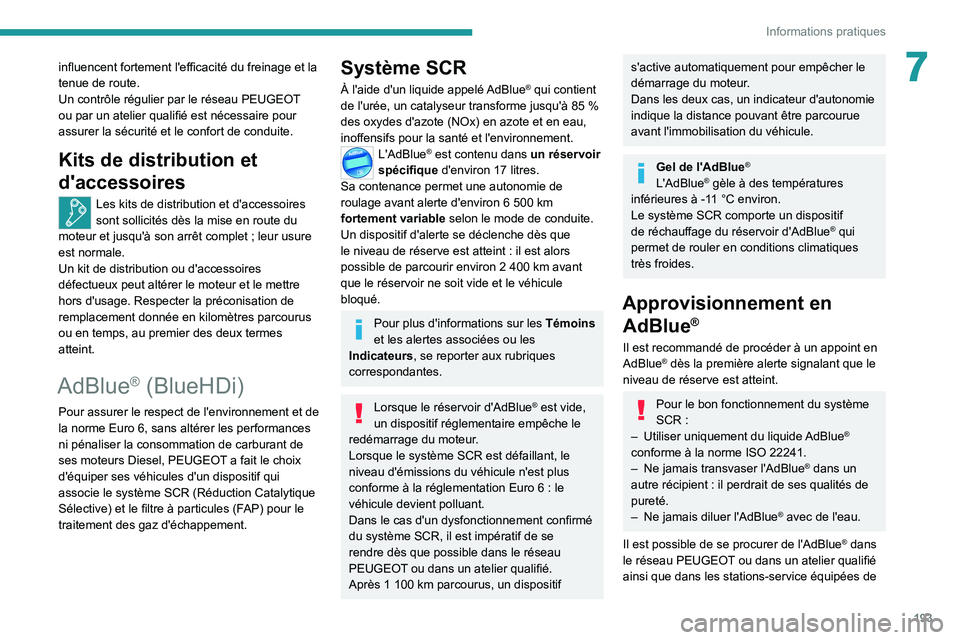

193
Informations pratiques
7influencent fortement l'efficacité du freinage et la
tenue de route.
Un contrôle régulier par le réseau PEUGEOT
ou par un atelier qualifié est nécessaire pour
assurer la sécurité et le confort de conduite.
Kits de distribution et
d'accessoires
Les kits de distribution et d'accessoires
sont sollicités dès la mise en route du
moteur et jusqu'à son arrêt complet
; leur usure
est normale.
Un kit de distribution ou d'accessoires
défectueux peut altérer le moteur et le mettre
hors d'usage. Respecter la préconisation de
remplacement donnée en kilomètres parcourus
ou en temps, au premier des deux termes
atteint.
AdBlue® (BlueHDi)
Pour assurer le respect de l'environnement et de
la norme Euro 6, sans altérer les performances
ni pénaliser la consommation de carburant de
ses moteurs Diesel, PEUGEOT a fait le choix
d'équiper ses véhicules d'un dispositif qui
associe le système SCR (Réduction Catalytique
Sélective) et le filtre à particules (FAP) pour le
traitement des gaz d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85 %
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement.
L'AdBlue® est contenu dans un réservoir
spécifique d'environ 17 litres.
Sa contenance permet une autonomie de
roulage avant alerte d'environ 6
500 km
fortement variable selon le mode de conduite.
Un dispositif d'alerte se déclenche dès que
le niveau de réserve est atteint
: il est alors
possible de parcourir environ 2
400 km avant
que le réservoir ne soit vide et le véhicule
bloqué.
Pour plus d'informations sur les Témoins
et les alertes associées ou les
Indicateurs, se reporter aux rubriques
correspondantes.
Lorsque le réservoir d'AdBlue® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions du véhicule n'est plus
conforme à la réglementation Euro
6 : le
véhicule devient polluant.
Dans le cas d'un dysfonctionnement confirmé
du système SCR, il est impératif de se
rendre dès que possible dans le réseau
PEUGEOT ou dans un atelier qualifié.
Après 1

100

km parcourus, un dispositif
s'active automatiquement pour empêcher le
démarrage du moteur.
Dans les deux cas, un indicateur d'autonomie
indique la distance pouvant être parcourue
avant l'immobilisation du véhicule.
Gel de l'AdBlue®
L'AdBlue® gèle à des températures
inférieures à -11 °C environ.
Le système SCR comporte un dispositif
de réchauffage du réservoir d'AdBlue
® qui
permet de rouler en conditions climatiques
très froides.
Approvisionnement en AdBlue
®
Il est recommandé de procéder à un appoint en
AdBlue® dès la première alerte signalant que le
niveau de réserve est atteint.
Pour le bon fonctionnement du système
SCR :
–

Utiliser uniquement du liquide
AdBlue
®
conforme à la norme ISO 22241.
–

Ne jamais transvaser l'AdBlue® dans un
autre récipient

: il perdrait de ses qualités de
pureté.
–

Ne jamais diluer l'AdBlue® avec de l'eau.
Il est possible de se procurer de l'AdBlue
® dans
le réseau PEUGEOT ou dans un atelier qualifié
ainsi que dans les stations-service équipées de

195
Informations pratiques
7avant de verser le contenu dans le réservoir
d'AdBlue® du véhicule.
►
A
vec une pompe AdBlue® : introduire le
pistolet et remplir le réservoir jusqu'à l'arrêt
automatique du pistolet.
Afin de ne pas faire déborder le réservoir d'AdBlue® :
–
Faire un appoint compris entre 10 et
13

litres en utilisant des bidons d'AdBlue
®.
–
Ne pas insister après le premier arrêt
automatique du pistolet dans le cas d'un
approvisionnement dans une station-service.
T
out appoint d'AdBlue
® doit être au minimum
de 5

litres pour être pris en compte par le
système.
Si le réservoir d'AdBlue® s'est vidé
complètement

– ce qui est confirmé par
le message " Ajouter AdBlue
: Démarrage
impossible"

– il est impératif d'effectuer un
appoint d'au moins 5

litres.
Mise en roue libre du
véhicule
Dans certaines situations, il est nécessaire
de mettre le véhicule en roue libre (ex. :
remorquage, sur banc à rouleaux, lavage
automatique en station (mode Wash), transport
ferroviaire ou maritime). La procédure diffère en fonction des types de
boîte de vitesses et de frein de stationnement.
Avec boîte de vitesses
manuelle et frein de
stationnement électrique
/
Pour les débloquer
► Moteur tournant, pied sur le frein, mettre le
levier de vitesses au point mort.
►

Pied sur le frein, couper le contact.
►


Relâcher la pédale de frein, remettre le
contact.
►


Pied sur le frein, appuyer sur la palette pour
desserrer le frein de stationnement.
►


Relâcher la pédale de frein, couper le
contact.
Pour revenir à un fonctionnement normal
► Pied sur le frein, redémarrer le moteur .
Avec boîte de vitesses
automatique et frein de
stationnement électrique
/
Pour les débloquer
► Véhicule à l'arrêt, moteur tournant,
sélectionner le mode N et couper le contact.
Dans les 5 secondes :
► Remettre le contact.
►

Pied sur le frein, basculer le sélecteur
impulsionnel vers l'avant ou vers l'arrière pour
confirmer le mode


N
.
►

Pied sur le frein, appuyer sur la palette pour
desserrer le frein de stationnement.
►


Relâcher la pédale de frein, couper le
contact.
Si le délai des 5

secondes est dépassé, la boîte
de vitesses engage le mode P
; il est alors
nécessaire de recommencer la procédure.
Pour revenir à un fonctionnement normal
► Pied sur le frein, redémarrer le moteur .
Accès et Démarrage Mains-Libres
Il est impératif de ne pas appuyer sur
la pédale de frein pour la remise, puis la
coupure du contact. Sinon, le moteur démarre
et il faut recommencer la procédure.
Conseils d'entretien
Consignes générales
Respecter les consignes suivantes pour éviter d’endommager le véhicule.
À l'extérieur
Ne jamais utiliser le lavage à haute
pression dans le compartiment

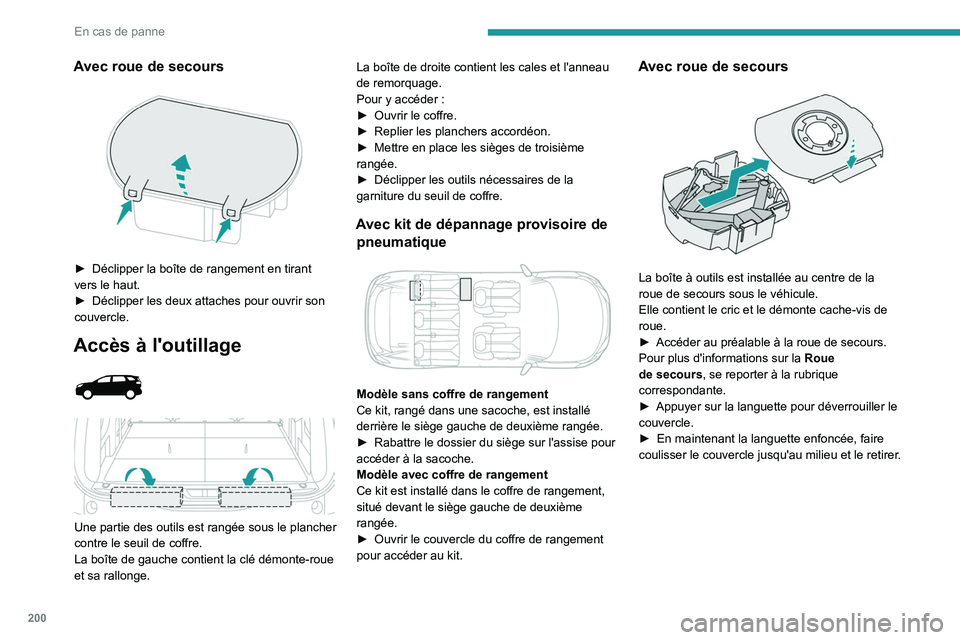

200
En cas de panne
Avec roue de secours

► Déclipper la boîte de rangement en tirant
vers le haut.
►

Déclipper les deux attaches pour ouvrir son
couvercle.
Accès à l'outillage



Une partie des outils est rangée sous le plancher
contre le seuil de coffre.
La boîte de gauche contient la clé démonte-roue
et sa rallonge. La boîte de droite contient les cales et l'anneau
de remorquage.
Pour y accéder
:
►
Ouvrir le coffre.
►

Replier les planchers accordéon.
►

Mettre en place les sièges de troisième
rangée.
►

Déclipper les outils nécessaires de la
garniture du seuil de coffre.
Avec kit de dépannage provisoire de pneumatique


Modèle sans coffre de rangement
Ce kit, rangé dans une sacoche, est installé
derrière le siège gauche de deuxième rangée.
►

Rabattre le dossier du siège sur l'assise pour
accéder à la sacoche.
Modèle avec coffre de rangement
Ce kit est installé dans le coffre de rangement,
situé devant le siège gauche de deuxième
rangée.
►


Ouvrir le couvercle du coffre de rangement
pour accéder au kit.
Avec roue de secours

La boîte à outils est installée au centre de la
roue de secours sous le véhicule.
Elle contient le cric et le démonte cache-vis de
roue.
►

Accéder au préalable à la roue de secours.
Pour plus d'informations sur la Roue
de secours

, se reporter à la rubrique
correspondante.
►

Appuyer sur la languette pour déverrouiller le
couvercle.
►


En maintenant la languette enfoncée, faire
coulisser le couvercle jusqu'au milieu et le retirer

.

207
En cas de panne
8► Redresser la roue.
► Faire passer la pièce de liaison par le moyeu
de la roue
(A).


► Insérer la pièce de liaison dans l'orifice de la
boîte à outils (B - C).
►

Centrer et positionner la roue de secours sur
la boîte à outils

(D).


► Insérer le guide de centrage dans le moyeu
de la roue.
► Placer l'ensemble roue/boîte sous la partie
arrière du véhicule.


► Remonter l'ensemble roue/boîte sous le
véhicule, en "dévissant" l'écrou de commande du
treuil avec la clé démonte-roue

5
et la rallonge
8
.
►

Serrer à fond. Lorsque le câble est
complètement enroulé, la rotation de l'écrou ne
présente plus de résistance.
►


Vérifier que la roue est bien plaquée
horizontalement contre le plancher

.
Démontage de la roue
Roue avec enjoliveur
Lors du démontage de la roue,
dégager au préalable l'enjoliveur à l'aide de
la clé démonte-roue en tirant au niveau du
passage de la valve.
Lors du remontage de la roue , remonter
l'enjoliveur en commençant par placer son
encoche en regard de la valve, et appuyer sur
son pourtour avec la paume de la main.
Stationnement du véhicule
Immobiliser le véhicule de façon à ne pas
gêner la circulation. Le sol doit être horizontal,
stable et non glissant.
Avec une boîte de vitesses manuelle,
engager la première vitesse de façon
à bloquer les roues, serrer le frein de
stationnement, sauf si celui-ci est programmé
en mode automatique et couper le contact.
Avec une boîte de vitesses automatique,
sélectionner le mode

P
de façon à bloquer les
roues, serrer le frein de stationnement, sauf si
celui-ci est programmé en mode automatique
et couper le contact.
Vérifier l'allumage fixe des témoins de frein
de stationnement au combiné.
S'assurer impérativement que les occupants
sont sortis du véhicule et situés dans une
zone garantissant leur sécurité.
Placer une cale, si nécessaire, sous la roue
diagonalement opposée à celle à remplacer.
Ne jamais s'engager sous un véhicule levé
par un cric. Utiliser une chandelle.

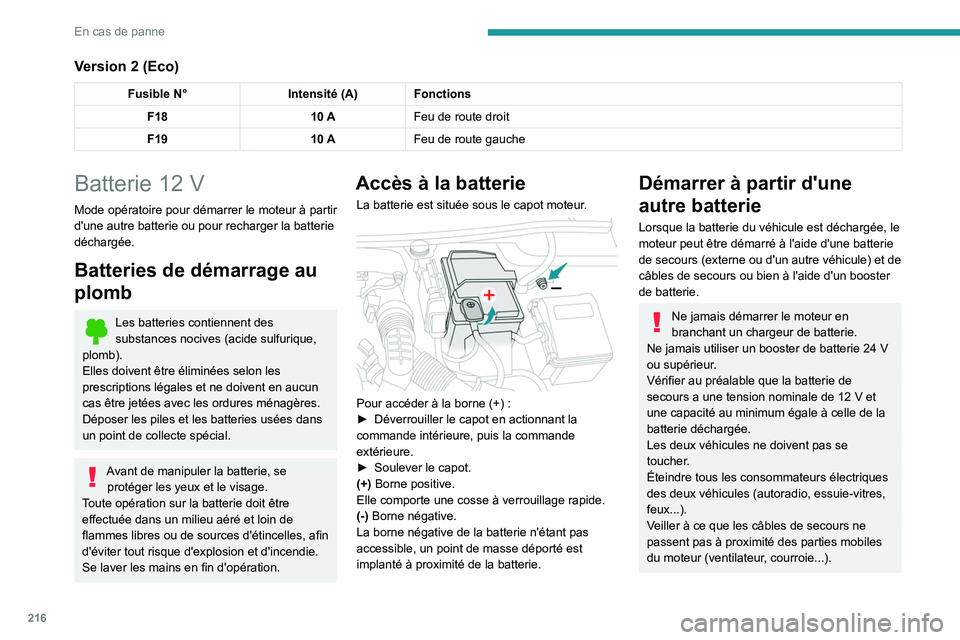

216
En cas de panne
Version 2 (Eco)
Fusible N°Intensité (A) Fonctions
F18 10 AFeu de route droit
F19 10 AFeu de route gauche
Batterie 12 V
Mode opératoire pour démarrer le moteur à partir
d'une autre batterie ou pour recharger la batterie
déchargée.
Batteries de démarrage au
plomb
Les batteries contiennent des
substances nocives (acide sulfurique,
plomb).
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en aucun
cas être jetées avec les ordures ménagères.
Déposer les piles et les batteries usées dans
un point de collecte spécial.
Avant de manipuler la batterie, se protéger les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles, afin
d'éviter tout risque d'explosion et d'incendie.
Se laver les mains en fin d'opération.
Accès à la batterie
La batterie est située sous le capot moteur.

Pour accéder à la borne (+) :
► Déverrouiller le capot en actionnant la
commande intérieure, puis la commande
extérieure.
►

Soulever le capot.
(+)

Borne positive.
Elle comporte une cosse à verrouillage rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Démarrer à partir d'une
autre batterie
Lorsque la batterie du véhicule est déchargée, le
moteur peut être démarré à l'aide d'une batterie
de secours (externe ou d'un autre véhicule) et de
câbles de secours ou bien à l'aide d'un booster
de batterie.
Ne jamais démarrer le moteur en
branchant un chargeur de batterie.
Ne jamais utiliser un booster de batterie 24
V
ou supérieur.
Vérifier au préalable que la batterie de
secours a une tension nominale de 12
V et
une capacité au minimum égale à celle de la
batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Éteindre tous les consommateurs électriques
des deux véhicules (autoradio, essuie-vitres,
feux...).
Veiller à ce que les câbles de secours ne
passent pas à proximité des parties mobiles
du moteur (ventilateur, courroie...).

221
En cas de panne
8► À la fin de l'opération de charge, éteindre le
chargeur B avant de déconnecter les câbles de
la batterie
A.
Ne jamais essayer de recharger une
batterie gelée - Risque d'explosion !
Si la batterie a gelé, la faire contrôler par
le réseau PEUGEOT ou par un atelier
qualifié qui vérifiera que les composants
internes n'ont pas été endommagés et que
le conteneur ne s'est pas fissuré, ce qui
impliquerait un risque de fuite d'acide toxique
et corrosif.
Débranchement /
Rebranchement des
batteries
Mode opératoire pour procéder au
débranchement
/ rebranchement des batteries
en cas d'immobilisation de longue durée du
véhicule.
Avant de procéder au débranchement des
batteries
:
►

Ouvrir la porte conducteur et le coffre.
►


Fermer tous les autres ouvrants.
►


Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
►


Couper le contact et attendre l'extinction du
témoin READY

.
►

Respecter un délai d'attente de 4 minutes.
Ne jamais inverser l'ordre des étapes de
débranchement et rebranchement des
batteries
- Risque de dommage irréversible !
Débranchement
► Débrancher la borne (-) de la batterie arrière
en actionnant le connecteur rapide noir.


► Débrancher la borne (+) de la batterie avant
en déconnectant le collier rapide rouge :
•

Relever la palette

A
au maximum pour
déverrouiller le collier

B
.
•

Enlever le collier

B
en le soulevant.
Rebranchement

► Brancher la borne (+) de la batterie avant en
connectant le collier rapide rouge :
•

Relever la palette

A
au maximum.
•

Replacer le collier

B
ouvert sur la borne (+).
•

Appuyer sur le collier

B
jusqu'en butée.
•

Abaisser la palette

A
pour verrouiller le
collier

B
.
►

Brancher la borne (-)

de la batterie arrière en
actionnant le connecteur rapide noir.
Après rebranchement
Après rebranchement de la batterie, mettre le
contact et attendre 1 minute avant de démarrer,
afin de permettre l'initialisation des systèmes
électroniques.
Pour les versions avec conduite à droite,
lorsque le totalisateur kilométrique a
atteint 100
km (65 miles), il est nécessaire
d'attendre 15
minutes environ avant d'allumer
le moteur.

222
En cas de panne
Toutefois, si après cette manipulation de légères
perturbations subsistent, consulter le réseau
PEUGEOT ou un atelier qualifié.
En se reportant à la rubrique correspondante,
réinitialiser certains équipements :–
Clé à télécommande ou clé électronique
(selon version).
–

T
oit ouvrant et rideau d'occultation électrique.
–

Lève-vitres électriques.
–


Date et heure.
–


Stations de radio mémorisées.
Remorquage du véhicule
Mode opératoire pour faire remorquer son
véhicule ou remorquer un autre véhicule avec un
dispositif mécanique amovible.
Consignes générales
Respecter la législation en vigueur dans le pays de circulation.
Vérifier que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du véhicule remorqué et êtr\
e muni d'un permis de conduire valide.
Lors d'un remorquage avec les quatre roues au sol, toujours utiliser une\
barre de remorquage homologuée
; les cordes et les sangles sont interdites.
Le véhicule remorqueur doit démarrer progressivement.
Lors d'un remorquage moteur arrêté, il n'y a plus d'assistance de \
freinage et de direction.
Appel impératif à un professionnel du remorquage :
– En panne sur autoroute ou sur voie rapide.
–

Impossibilité de mettre la boîte de vitesses au point mort, de dé\
bloquer la direction, de desserrer le frein de stationnement.
–


Impossibilité de remorquer un véhicule avec boîte de vitesses a\
utomatique moteur tournant.
–


Remorquage avec deux roues au sol seulement.
–


Véhicule à quatre roues motrices.
–


Absence de barre de remorquage homologuée.
Véhicules hybrides rechargeables
Avant toute intervention, contact mis,
appuyer sur la pédale de frein et sélectionner
le mode
N puis couper le système hybride
(témoin READY éteint).Faire impérativement appel à un
professionnel pour le remorquage du véhicule
sur un plateau.Utiliser l'anneau de remorquage uniquement
pour dégager le véhicule ou pour l'arrimer
dans le cadre du remorquage sur un plateau.

234
PEUGEOT Connect Radio
PEUGEOT Connect
Radio


Autoradio multimédia - Applications - Téléphone
Bluetooth
®
Les fonctions et les réglages décrits
varient selon la version et la
configuration du véhicule, ainsi que le pays
de commercialisation.
Pour des raisons de sécurité et parce
qu’elles nécessitent une attention
soutenue de la part du conducteur, les
opérations suivantes doivent être réalisées
véhicule à l’arrêt et contact mis
:
–

Le jumelage du smartphone au système en
Bluetooth.
–


L'utilisation du smartphone.
– Les connexions aux applications CarPlay®
ou Android Auto (certaines applications
interrompent leur affichage à la reprise du
roulage).
–

Les réglages et paramétrages du système.
Le système est protégé de manière à
fonctionner uniquement sur le véhicule.
L'affichage du message Mode économie
d'énergie signale la mise en veille imminente.
Les codes sources OSS (Open Source
Software) du système sont accessibles
aux adresses suivantes.
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
Premiers pas
Moteur tournant, un appui permet de
couper le son.
Contact coupé, un appui met le système en
marche.
Augmenter ou diminuer le volume à l'aide de la
molette ou des touches "plus" ou "moins" (selon
équipement).
Utiliser les touches disposées de chaque côté
ou en dessous de l'écran tactile pour accéder
aux menus, puis appuyer sur les boutons
matérialisés de l'écran tactile.
Selon modèle, utiliser les touches "Source" ou
"Menu" disposées à gauche de l'écran tactile
pour accéder aux carrousels des menus, puis
appuyer sur les boutons matérialisés de l'écran
tactile.
Il est à tout moment possible d'afficher le
carrousel des menus, par un appui court sur
l'écran, avec trois doigts.
Toutes les zones tactiles de l'écran sont de
couleur blanche.
Pour les pages avec plusieurs onglets en bas de
l'écran, il est possible de changer de pages, soit
en appuyant sur l'onglet correspondant à la page
souhaitée, soit à l'aide d'un doigt, faire glisser les
pages vers la gauche ou vers la droite.
Appuyer dans la zone grisée pour remonter d’un
niveau ou pour valider.
Appuyer sur la flèche retour pour remonter d’un
niveau ou pour valider.
L'écran est de type "capacitif".
Pour entretenir l'écran, il est
recommandé d'utiliser un chiffon doux non
abrasif (chiffon à lunettes) sans produit
additionnel.
Ne pas utiliser d'objets pointus sur l'écran.
Ne pas toucher l'écran avec les mains
mouillées.
Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l’écran tactile
:
–

Rappel des informations de climatisation
(selon version), et accès direct au menu
correspondant.
