2021 PEUGEOT 5008 ECO mode

165
Conduite

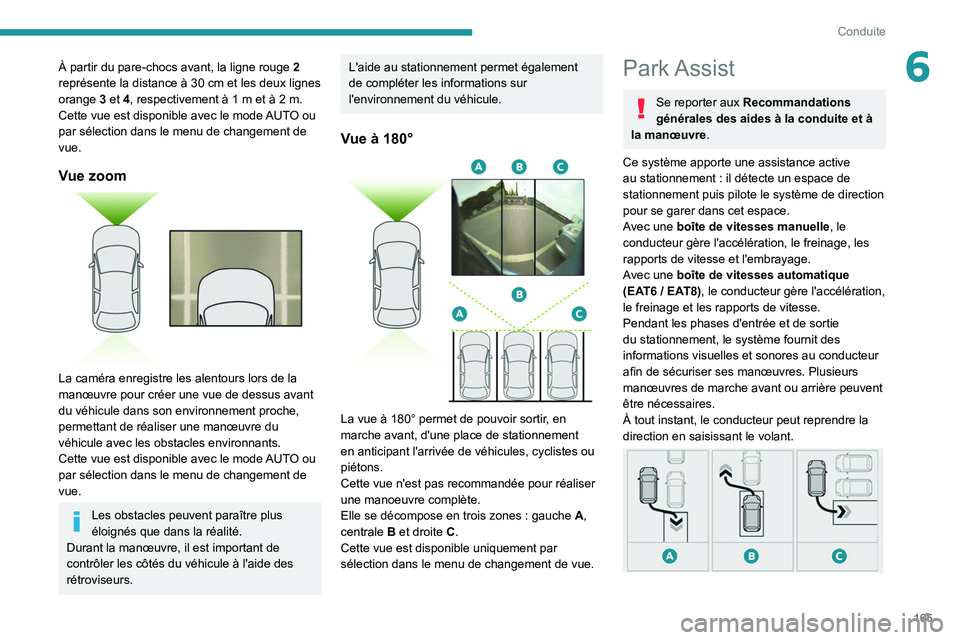

6À partir du pare-chocs avant, la ligne rouge 2
représente la distance à 30 cm et les deux lignes
orange

3
et 4, respectivement à 1 m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus avant
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue à 180°

La vue à 180° permet de pouvoir sortir, en
marche avant, d'une place de stationnement
en anticipant l'arrivée de véhicules, cyclistes ou
piétons.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones
: gauche
A
,
centrale
B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Park Assist
Se reporter aux Recommandations
générales des aides à la conduite et à
la manœuvre.
Ce système apporte une assistance active
au stationnement
: il détecte un espace de
stationnement puis pilote le système de direction
pour se garer dans cet espace.
Avec une boîte de vitesses manuelle, le
conducteur gère l'accélération, le freinage, les
rapports de vitesse et l'embrayage.
Avec une boîte de vitesses automatique
(EAT6
/ EAT8), le conducteur gère l'accélération,
le freinage et les rapports de vitesse.
Pendant les phases d'entrée et de sortie
du stationnement, le système fournit des
informations visuelles et sonores au conducteur
afin de sécuriser ses manœuvres. Plusieurs
manœuvres de marche avant ou arrière peuvent
être nécessaires.
À tout instant, le conducteur peut reprendre la
direction en saisissant le volant.

171
Informations pratiques
7Une petite flèche au niveau du témoin
indique de quel côté du véhicule se situe
la trappe à carburant.
Stop & Start
Ne jamais effectuer un remplissage en
carburant lorsque le moteur est en mode
STOP


; couper impérativement le contact.
Remplissage
Les compléments en carburant doivent être
supérieurs à 10 litres pour être pris en compte
par la jauge à carburant.
L’ouverture de la trappe peut déclencher un
bruit d’aspiration d’air. Cette dépression, tout à
fait normale, est provoquée par l’étanchéité du
circuit de carburant.
Le bouchon est intégré à la trappe ou se dévisse
(selon version).
Pour réaliser le remplissage en toute sécurité :
►

Arrêter impérativement le moteur
.


► Pour ouvrir la trappe, appuyer sur le bouton
d'ouverture de la trappe ou appuyer sur l'arrière
de la trappe (selon version).
Véhicules hybrides rechargeables
Après appui sur le bouton, l'ouverture de
la trappe peut prendre quelques minutes.
En cas de blocage de la trappe, faire un appui
de plus de 3
secondes sur le bouton.
►

Repérer la pompe correspondant au
carburant conforme à la motorisation du véhicule
(rappelé par l'étiquette collée sur la trappe).


► Tourner le bouchon vers la gauche, le retirer
et le poser sur son support sur la trappe (selon
version).
►

Introduire le pistolet jusqu'en butée, avant de
le déclencher pour remplir le réservoir (risque
d'éclaboussures).
►


Effectuer l'opération de remplissage.
Ne pas insister au-delà de la 3ème coupure
du pistolet ; ceci pourrait engendrer des
dysfonctionnements.
►

Remettre le bouchon en place et le tourner
vers la droite (selon version).
►


Pousser la trappe à carburant pour la
refermer

.
Le véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Pour les moteurs essence, le carburant sans
plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que l'essence sans plomb.
En cas d'introduction de carburant
non-conforme à la motorisation du
véhicule, la vidange du réservoir est
indispensable avant la mise en route du
moteur.
Véhicules hybrides rechargeables
En cas de fermeture accidentelle de la
trappe avant d'avoir effectué le remplissage, il
n'est pas possible de la rouvrir manuellement.
Redémarrer le moteur et déplacer le véhicule
de quelques mètres avant de réappuyer sur le
bouton d'ouverture de la trappe.
Détrompeur carburant
(Diesel)
(Selon pays de commercialisation.)
Ce dispositif mécanique empêche le remplissage
de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole.
Situé à l'entrée du réservoir, le détrompeur est
visible lorsque le bouchon est retiré.

175
Informations pratiques

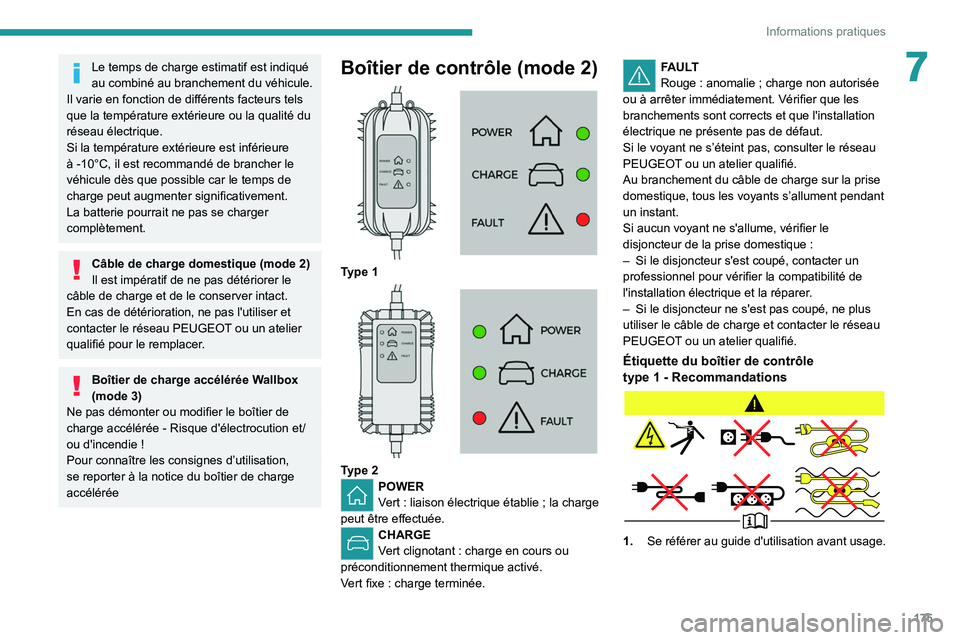

7Le temps de charge estimatif est indiqué
au combiné au branchement du véhicule.
Il varie en fonction de différents facteurs tels
que la température extérieure ou la qualité du
réseau électrique.
Si la température extérieure est inférieure
à -10°C, il est recommandé de brancher le
véhicule dès que possible car le temps de
charge peut augmenter significativement.
La batterie pourrait ne pas se charger
complètement.
Câble de charge domestique (mode 2)
Il est impératif de ne pas détériorer le
câble de charge et de le conserver intact.
En cas de détérioration, ne pas l'utiliser et
contacter le réseau PEUGEOT
ou un atelier
qualifié pour le remplacer.
Boîtier de charge accélérée Wallbox
(mode 3)
Ne pas démonter ou modifier le boîtier de
charge accélérée
- Risque d'électrocution et/
ou d'incendie
!
Pour connaître les consignes d’utilisation,
se reporter à la notice du boîtier de charge
accélérée
Boîtier de contrôle (mode 2)

Type 1

Type 2POWER
Vert : liaison électrique établie ; la charge
peut être effectuée.
CHARGE
Vert clignotant : charge en cours ou
préconditionnement thermique activé.
Vert fixe
: charge terminée.
FAULT
Rouge : anomalie ; charge non autorisée
ou à arrêter immédiatement. Vérifier que les
branchements sont corrects et que l'installation
électrique ne présente pas de défaut.
Si le voyant ne s’éteint pas, consulter le réseau
PEUGEOT ou un atelier qualifié.
Au branchement du câble de charge sur la prise
domestique, tous les voyants s’allument pendant
un instant.
Si aucun voyant ne s'allume, vérifier le
disjoncteur de la prise domestique
:
–

Si le disjoncteur s'est coupé, contacter un
professionnel pour vérifier la compatibilité de
l'installation électrique et la réparer

.
–

Si le disjoncteur ne s'est pas coupé, ne plus
utiliser le câble de charge et contacter le réseau
PEUGEOT

ou un atelier qualifié.
Étiquette du boîtier de contrôle
type 1 - Recommandations
1.Se référer au guide d'utilisation avant usage.

178
Informations pratiques

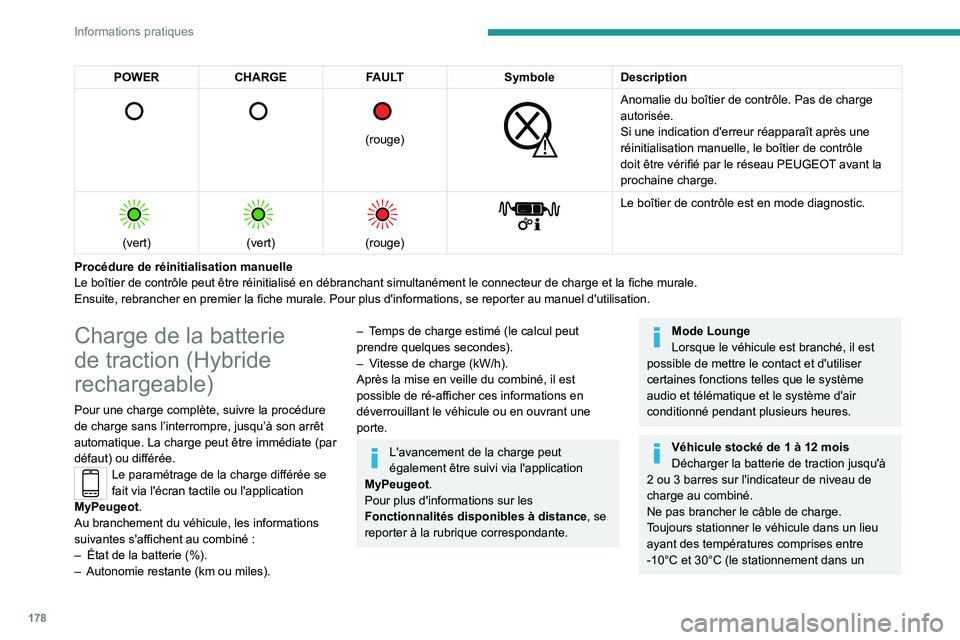

POWERCHARGE FAULT SymboleDescription

(rouge)


Anomalie du boîtier de contrôle. Pas de charge
autorisée.
Si une indication d'erreur réapparaît après une
réinitialisation manuelle, le boîtier de contrôle
doit être vérifié par le réseau PEUGEOT avant la
prochaine charge.


(vert)


(vert)


(rouge)


Le boîtier de contrôle est en mode diagnostic.
Procédure de réinitialisation manuelle
Le boîtier de contrôle peut être réinitialisé en débranchant simultanément le connecteur de charge et la fiche murale.
Ensuite, rebrancher en premier la fiche murale. Pour plus d'informations, se reporter au manuel d'utilisation.
Charge de la batterie
de traction (Hybride
rechargeable)
Pour une charge complète, suivre la procédure
de charge sans l’interrompre, jusqu’à son arrêt
automatique. La charge peut être immédiate (par
défaut) ou différée.
Le paramétrage de la charge différée se
fait via l'écran tactile ou l'application
MyPeugeot.
Au branchement du véhicule, les informations
suivantes s'affichent au combiné
:
–

État de la batterie (%).
–


Autonomie restante (km ou miles).
– Temps de charge estimé (le calcul peut
prendre quelques secondes).
–
V
itesse de charge (kW/h).
Après la mise en veille du combiné, il est
possible de ré-afficher ces informations en
déverrouillant le véhicule ou en ouvrant une
porte.
L'avancement de la charge peut
également être suivi via l'application
MyPeugeot.
Pour plus d'informations sur les
Fonctionnalités disponibles à distance , se
reporter à la rubrique correspondante.
Mode Lounge
Lorsque le véhicule est branché, il est
possible de mettre le contact et d'utiliser
certaines fonctions telles que le système
audio et télématique et le système d'air
conditionné pendant plusieurs heures.
Véhicule stocké de 1 à 12 mois
Décharger la batterie de traction jusqu'à
2 ou 3
barres sur l'indicateur de niveau de
charge au combiné.
Ne pas brancher le câble de charge.
Toujours stationner le véhicule dans un lieu
ayant des températures comprises entre
-10°C et 30°C (le stationnement dans un

179

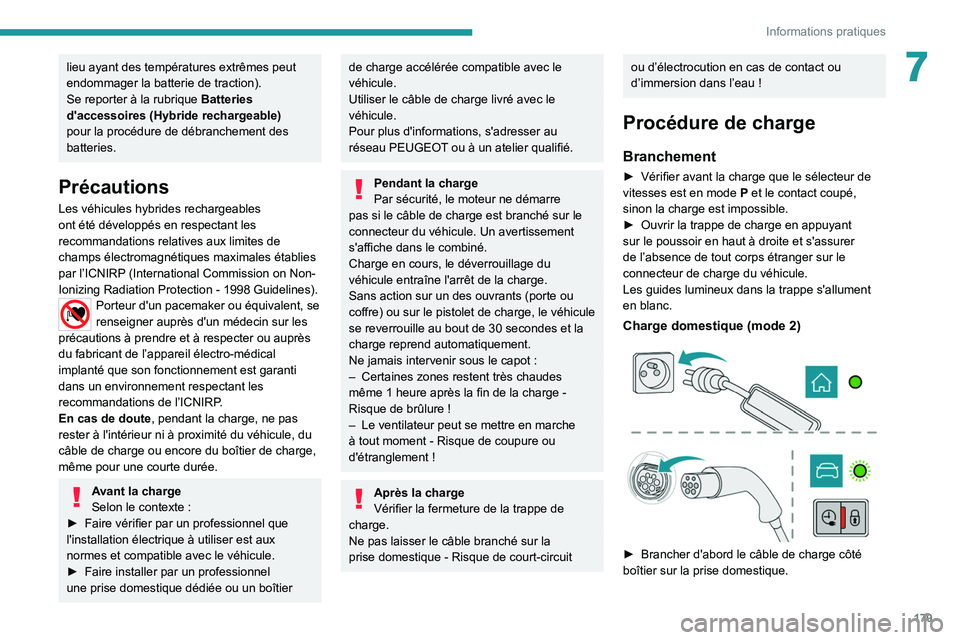

Informations pratiques
7lieu ayant des températures extrêmes peut
endommager la batterie de traction).
Se reporter à la rubrique Batteries
d'accessoires (Hybride rechargeable)
pour la procédure de débranchement des
batteries.
Précautions
Les véhicules hybrides rechargeables
ont été développés en respectant les
recommandations relatives aux limites de
champs électromagnétiques maximales établies
par l’ICNIRP (International Commission on Non-
Ionizing Radiation Protection
- 1998 Guidelines).
Porteur d'un pacemaker ou équivalent, se
renseigner auprès d'un médecin sur les
précautions à prendre et à respecter ou auprès
du fabricant de l’appareil électro-médical
implanté que son fonctionnement est garanti
dans un environnement respectant les
recommandations de l’ICNIRP.
En cas de doute , pendant la charge, ne pas
rester à l'intérieur ni à proximité du véhicule, du
câble de charge ou encore du boîtier de charge,
même pour une courte durée.
Avant la charge
Selon le contexte :
►

Faire vérifier par un professionnel que
l'installation électrique à utiliser est aux
normes et compatible avec le véhicule.
►


Faire installer par un professionnel
une prise domestique dédiée ou un boîtier
de charge accélérée compatible avec le
véhicule.
Utiliser le câble de charge livré avec le
véhicule.
Pour plus d'informations, s'adresser au
réseau PEUGEOT ou à un atelier qualifié.
Pendant la charge
Par sécurité, le moteur ne démarre
pas si le câble de charge est branché sur le
connecteur du véhicule. Un avertissement
s'affiche dans le combiné.
Charge en cours, le déverrouillage du
véhicule entraîne l'arrêt de la charge.
Sans action sur un des ouvrants (porte ou
coffre) ou sur le pistolet de charge, le véhicule
se reverrouille au bout de 30
secondes et la
charge reprend automatiquement.
Ne jamais intervenir sous le capot
:
–

Certaines zones restent très chaudes
même 1

heure après la fin de la charge -
Risque de brûlure
!
–

Le ventilateur peut se mettre en marche
à tout moment

- Risque de coupure ou
d'étranglement
!
Après la charge
Vérifier la fermeture de la trappe de
charge.
Ne pas laisser le câble branché sur la
prise domestique
- Risque de court-circuit
ou d’électrocution en cas de contact ou
d’immersion dans l’eau !
Procédure de charge
Branchement
► Vérifier avant la charge que le sélecteur de
vitesses est en mode P et le contact coupé,
sinon la charge est impossible.
►

Ouvrir la trappe de charge en appuyant
sur le poussoir en haut à droite et s'assurer
de l’absence de tout corps étranger sur le
connecteur de charge du véhicule.
Les guides lumineux dans la trappe s'allument
en blanc.
Charge domestique (mode 2)



► Brancher d'abord le câble de charge côté
boîtier sur la prise domestique.

180
Informations pratiques
Au branchement, tous les voyants du boîtier de
contrôle s'allument, puis seul le voyant POWER
reste allumé en vert.
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge du véhicule.
Le début de la charge est confirmé par le
clignotement vert des guides lumineux dans
la trappe et le clignotement vert du voyant
CHARGE

sur le boîtier de contrôle.
Si ce n’est pas le cas, la charge n’a pas
commencé
; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge accélérée (mode 3)

► Suivre les consignes d’utilisation du boîtier de
charge accélérée (W allbox).
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge du véhicule.
Le début de la charge est confirmé par le
clignotement vert des guides lumineux dans la
trappe.
Si ce n’est pas le cas, la charge n’a pas
commencé ; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Débranchement

Avant de débrancher le pistolet du connecteur
de charge :
►

Si le véhicule est verrouillé, le déverrouiller
.
►

Si le véhicule est déverrouillé, le verrouiller
puis le déverrouiller .
Si le déverrouillage sélectif des portes
est activé, appuyer 2
fois sur le bouton
de déverrouillage de la télécommande pour
débrancher le pistolet.
L'extinction du voyant rouge dans la trappe
confirme le déverrouillage du pistolet.
►

Dans les
30 secondes, retirer le pistolet de
charge.
Charge domestique (mode 2)
La fin de la charge est indiquée par l'allumage
fixe du voyant vert CHARGE sur le boîtier de
contrôle et par l'allumage vert fixe des guides
lumineux dans la trappe. ►

Après débranchement, remettre le couvercle
de protection du pistolet et refermer la trappe de
charge.
►

Débrancher le câble de charge côté boîtier
de la prise domestique.
Charge accélérée (mode 3)
La fin de la charge est indiquée par le boîtier de
charge accélérée (Wallbox) et par l'allumage vert
fixe des guides lumineux dans la trappe.
►

Après débranchement, raccrocher le pistolet
sur le boîtier de charge et refermer la trappe de
charge.
Charge différée
Paramétrage
Avec PEUGEOT Connect Nav► Dans le menu Energy de l'écran
tactile, choisir la page Charge.
►

Définir l'horaire de début de la charge.
►


Appuyer sur
OK.
Le paramétrage est mémorisé dans le système.
Avec PEUGEOT Connect Radio ou PEUGEOT
Connect Nav
Le paramétrage de la charge différée
s'effectue également depuis un
smartphone via l'application MyPeugeot
modifiable à tout moment.
Pour plus d'informations sur les Fonctionnalités
disponibles à distance , se reporter à la
rubrique correspondante.

185
Informations pratiques
7Se référer aux législations nationales afin
de respecter la réglementation du transport
d’objets plus longs que le véhicule.
Recommandations
Répartir la charge uniformément, en
évitant de surcharger l'un des côtés.
Disposer la charge la plus lourde le plus près
possible du toit.
Arrimer solidement la charge.
Conduire avec souplesse
: la sensibilité au
vent latéral est augmentée et la stabilité du
véhicule peut être modifiée.
Vérifier régulièrement la tenue et le bon
serrage des barres de toit, au minimum avant
chaque trajet.
Retirer les barres de toit aussitôt le transport
terminé.
Toit ouvrant
Vérifier que le chargement ne passe
pas au-dessous des barres de toit pour ne
pas gêner les manoeuvres du toit ouvrant
-
Risque de détérioration importante
!
Chaînes à neige
En conditions hivernales, les chaînes à neige
améliorent la traction ainsi que le comportement
du véhicule lors des freinages.
Les chaînes à neige doivent être
montées uniquement sur les roues avant.
Elles ne doivent pas être montées sur les
roues de secours de type "galette".
Tenir compte de la réglementation spécifique à chaque pays pour
l'utilisation des chaînes à neige et la vitesse
maximale autorisée.
Utiliser uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
le véhicule
:
Dimensions des pneumatiques d'origine Taille de maillon
max.
215/65 R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
235/50 R19 non chaînable
Pour plus d'informations sur les chaînes à neige,
consulter le réseau PEUGEOT ou un atelier
qualifié.
Conseils d'installation
► Pour installer les chaînes à neige pendant le
trajet, arrêter le véhicule sur une surface plane,
en bord de route.
► Serrer le frein de stationnement et poser
éventuellement des cales sous les roues pour
éviter que le véhicule ne glisse.
►

Installer les chaînes à neige en suivant les
instructions fournies par le fabricant.
►


Démarrer lentement et rouler quelques
instants, sans dépasser la vitesse de 50

km/h.
►

Arrêter le véhicule et vérifier que les chaînes
à neige sont correctement tendues.
Il est vivement recommandé de
s'entraîner au montage des chaînes à
neige avant le départ, sur un sol plat et sec.
Éviter de rouler sur route déneigée avec
des chaînes à neige pour ne pas
endommager les pneumatiques du véhicule
ainsi que la chaussée. Si le véhicule est
équipé de jantes en alliage d'aluminium,
vérifier qu'aucune partie de la chaîne ou des
fixations n'entre en contact avec la jante.
Véhicules hybrides rechargeables
L'utilisation de chaînes à neige n'est
autorisée que sur l' essieu avant.
Le sélecteur de modes de conduite doit être
sur la position

4WD
(selon version).
Écran grand froid
(Selon pays de commercialisation)

186
Informations pratiques

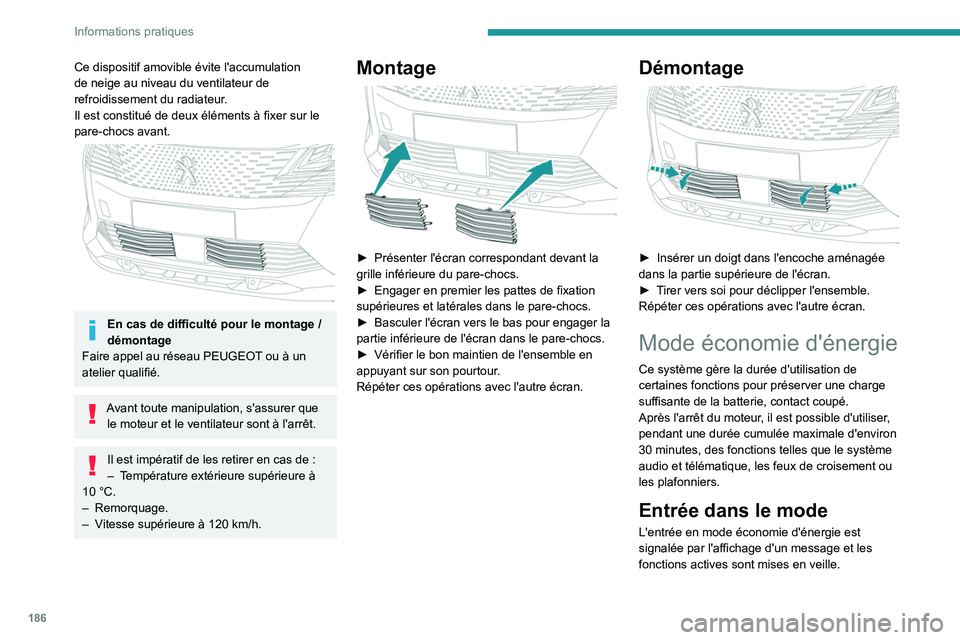

Ce dispositif amovible évite l'accumulation
de neige au niveau du ventilateur de
refroidissement du radiateur.
Il est constitué de deux éléments à fixer sur le
pare-chocs avant.


En cas de difficulté pour le montage /
démontage
Faire appel au réseau PEUGEOT
ou à un
atelier qualifié.
Avant toute manipulation, s'assurer que le moteur et le ventilateur sont à l'arrêt.
Il est impératif de les retirer en cas de :
– T empérature extérieure supérieure à
10

°C.
–

Remorquage.
–

V

itesse supérieure à 120 km/h.
Montage

► Présenter l'écran correspondant devant la
grille inférieure du pare-chocs.
►

Engager en premier les pattes de fixation
supérieures et latérales dans le pare-chocs.
►


Basculer l'écran vers le bas pour engager la
partie inférieure de l'écran dans le pare-chocs.
►


Vérifier le bon maintien de l'ensemble en
appuyant sur son pourtour

.
Répéter ces opérations avec l'autre écran.
Démontage

► Insérer un doigt dans l'encoche aménagée
dans la partie supérieure de l'écran.
►

T
irer vers soi pour déclipper l'ensemble.
Répéter ces opérations avec l'autre écran.
Mode économie d'énergie
Ce système gère la durée d'utilisation de
certaines fonctions pour préserver une charge
suffisante de la batterie, contact coupé.
Après l'arrêt du moteur, il est possible d'utiliser,
pendant une durée cumulée maximale d'environ
30
minutes, des fonctions telles que le système
audio et télématique, les feux de croisement ou
les plafonniers.
Entrée dans le mode
L'entrée en mode économie d'énergie est
signalée par l'affichage d'un message et les
fonctions actives sont mises en veille.
