2021 PEUGEOT 5008 ECO mode

143
Conduite
65.Selon version :
Affichage des seuils de vitesse enregistrés
avec la Mémorisation des vitesses
ou
Prise en compte de la vitesse proposée par
la Reconnaissance des panneaux (affichage
MEM)
6. Affichage et réglage de la consigne de
distance avec le véhicule qui précède
Utilisation
Activation du système (en pause)
► Tourner la molette 1 vers le bas en position
CRUISE, moteur tournant. La régulation est
prête à fonctionner (affichage gris).
Mise en marche de la régulation et choix
d'une vitesse
Avec une boîte de vitesses manuelle, votre
vitesse doit être comprise entre 30 et 180 km/h.
Avec une boîte de vitesses automatique EAT6,
votre vitesse doit être comprise entre 2 et
180
km/h.
Avec une boîte de vitesses automatique EAT8,
votre vitesse doit être comprise entre 0 et
180
km/h.
►

Appuyer sur les boutons 2

ou 3 : la
vitesse courante devient vitesse de consigne
(minimum 30
km/h) et la régulation est active
immédiatement (affichage vert).
► Appuyer sur 3 pour augmenter ou sur 2 pour
diminuer la vitesse de consigne (pas de 5 km/h
si appui maintenu).
L'appui maintenu prolongé sur un des
boutons 2 ou 3 entraîne une modification
rapide de la vitesse du véhicule.
Mise en pause / Relance de la régulation
► Appuyer sur 4 ou sur la pédale de frein.
Pour mettre en pause la régulation, il est
également possible
:
•

De passer du mode D

à N.
•

D'appuyer sur la pédale d'embrayage plus
de 10

secondes.
•

D'appuyer sur la commande du frein de
stationnement électrique.
►


Appuyer sur
4 pour relancer la régulation.
La régulation peut avoir été mise en pause
automatiquement
:
•

Lorsque la vitesse du véhicule passe au
dessous de 30

km/h pour une boîte de
vitesses manuelle.
•

Lorsque le régime moteur passe au dessous
de 1

100 tr/min pour une boîte de vitesses
manuelle.
•

Par déclenchement du système ESC.
A

vec une boîte de vitesses manuelle, le
conducteur doit appuyer sur la pédale
d'accélérateur pour repartir, puis au-delà de
30
km/h, réactiver la fonction en appuyant sur un
des boutons 2, 3 ou 4.
Avec une boîte de vitesses EAT6, après un
freinage ayant entraîné l'arrêt du véhicule, le
système maintient le véhicule immobilisé
; le
régulateur se met en pause. Le conducteur
doit appuyer sur la pédale d'accélérateur pour
repartir, puis au-delà de 2
km/h, réactiver la
fonction en appuyant sur un des boutons 2, 3
ou 4.
Avec une boîte de vitesses EAT8, après un
freinage ayant entraîné l'arrêt du véhicule, si
les conditions de circulation ne permettent pas
le redémarrage immédiat du véhicule dans les
3
secondes qui suivent l'immobilisation, appuyer
sur 4 ou sur la pédale d'accélérateur pour
repartir.
Sans action du conducteur après
l'immobilisation, le frein de stationnement
électrique se serre automatiquement au bout
d'environ 5
minutes.
Quel que soit le type de boîte de
vitesses, la régulation reste active après
un changement de rapport.
Lorsque le régulateur de vitesse est en
pause et que le conducteur tente de le
réactiver, le message "Activation refusée,
conditions inadaptées" s'affiche
temporairement si la réactivation est
impossible (conditions de sécurité non
réunies).

144
Conduite
Modification de la vitesse de consigne
avec la fonction Reconnaissance des
panneaux
► Appuyer sur 5 pour prendre en compte la
vitesse proposée par la fonction au combiné,
puis réappuyer pour valider.
Afin d'éviter toute accélération ou décélération brutale du véhicule,
sélectionner une vitesse de consigne assez
proche de la vitesse actuelle du véhicule.
Modification de la distance inter-véhicules
► Appuyer sur 6 pour afficher les seuils de
consigne de distance ("Loin", "Normale",
"Proche"), puis réappuyer pour sélectionner un
seuil.
Après quelques secondes, l'option est prise
en compte et sera mémorisée à la coupure du
contact.
Dépassement temporaire de la vitesse de
consigne
► Appuyer à fond sur la pédale d'accélérateur .
La surveillance de distance et le régulateur sont
désactivés tant que l'accélération est maintenue.
"Régulateur suspendu" s'affiche.
Désactivation du système
► Tourner la molette 1 vers le haut en position
OFF.
Affichage au combiné
Les informations suivantes sont visibles au
combiné en mode d'affichage "CONDUITE".


7. Véhicule détecté par le système (symbole
plein)
8. Régulation de vitesse active (couleur non
grise)
9. Valeur de la vitesse de consigne
10. Vitesse proposée par la Reconnaissance
des panneaux
11 . Véhicule maintenu à l'arrêt (versions avec
boîte de vitesses automatique)


12.Consigne de distance inter-véhicules
13. Position du véhicule détecté par le système
Messages et alertes
Pour bénéficier des informations suivantes
au combiné, sélectionner le mode d'affichage
"CONDUITE".
L'affichage des messages ou alertes
n'est pas séquentiel.
"Régulateur en pause" ou "Régulateur
suspendu" suite à une accélération
momentanée du conducteur.
"Régulateur actif", pas de véhicule
détecté.
"Régulateur en pause", véhicule détecté.
"Régulateur actif", véhicule détecté.
"Reprenez le contrôle" (orange).
►

Freiner ou accélérer
, selon le contexte.
"Reprenez le contrôle" (rouge).
►

Reprendre immédiatement en main le
véhicule


: le système ne sait pas gérer la
situation de conduite actuelle.
"Activation refusée, conditions
inadaptées". Le système refuse d'activer
la régulation, car les conditions requises ne sont
pas réunies.
Fonction Stop
"Régulateur en pause" (pendant
quelques secondes).

145
Conduite

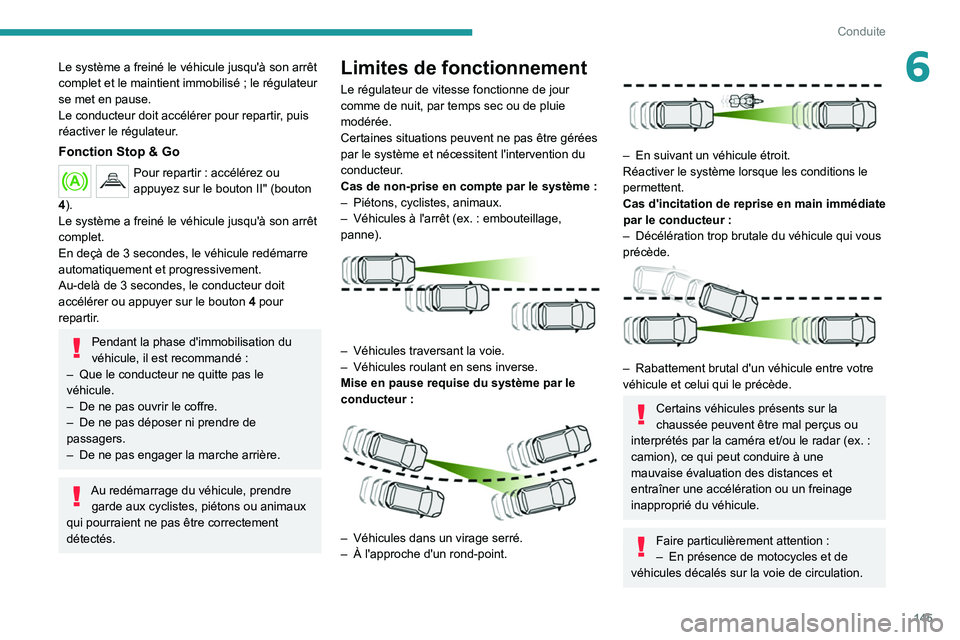

6Le système a freiné le véhicule jusqu'à son arrêt
complet et le maintient immobilisé ; le régulateur
se met en pause.
Le conducteur doit accélérer pour repartir, puis
réactiver le régulateur.
Fonction Stop & Go
Pour repartir : accélérez ou
appuyez sur le bouton II" (bouton
4).
Le système a freiné le véhicule jusqu'à son arrêt
complet.
En deçà de 3

secondes, le véhicule redémarre
automatiquement et progressivement.
Au-delà de 3

secondes, le conducteur doit
accélérer ou appuyer sur le bouton 4 pour
repartir.
Pendant la phase d'immobilisation du
véhicule, il est recommandé :
–

Que le conducteur ne quitte pas le
véhicule.
–


De ne pas ouvrir le coffre.
–


De ne pas déposer ni prendre de
passagers.
–


De ne pas engager la marche arrière.
Au redémarrage du véhicule, prendre garde aux cyclistes, piétons ou animaux
qui pourraient ne pas être correctement
détectés.
Limites de fonctionnement
Le régulateur de vitesse fonctionne de jour
comme de nuit, par temps sec ou de pluie
modérée.
Certaines situations peuvent ne pas être gérées
par le système et nécessitent l'intervention du
conducteur.
Cas de non-prise en compte par le système
:
–

Piétons, cyclistes, animaux.
–


Véhicules à l'arrêt (ex.
: embouteillage,
panne).


– Véhicules traversant la voie.
– Véhicules roulant en sens inverse.
Mise en pause requise du système par le
conducteur
:


– Véhicules dans un virage serré.
– À l'approche d'un rond-point.

– En suivant un véhicule étroit.
Réactiver le système lorsque les conditions le
permettent.
Cas d'incitation
de reprise en main immédiate
par le conducteur
:
–

Décélération trop brutale du véhicule qui vous
précède.


– Rabattement brutal d'un véhicule entre votre
véhicule et celui qui le précède.
Certains véhicules présents sur la
chaussée peuvent être mal perçus ou
interprétés par la caméra et/ou le radar (ex.
:
camion), ce qui peut conduire à une
mauvaise évaluation des distances et
entraîner une accélération ou un freinage
inapproprié du véhicule.
Faire particulièrement attention :
– En présence de motocycles et de
véhicules décalés sur la voie de circulation.

152
Conduite

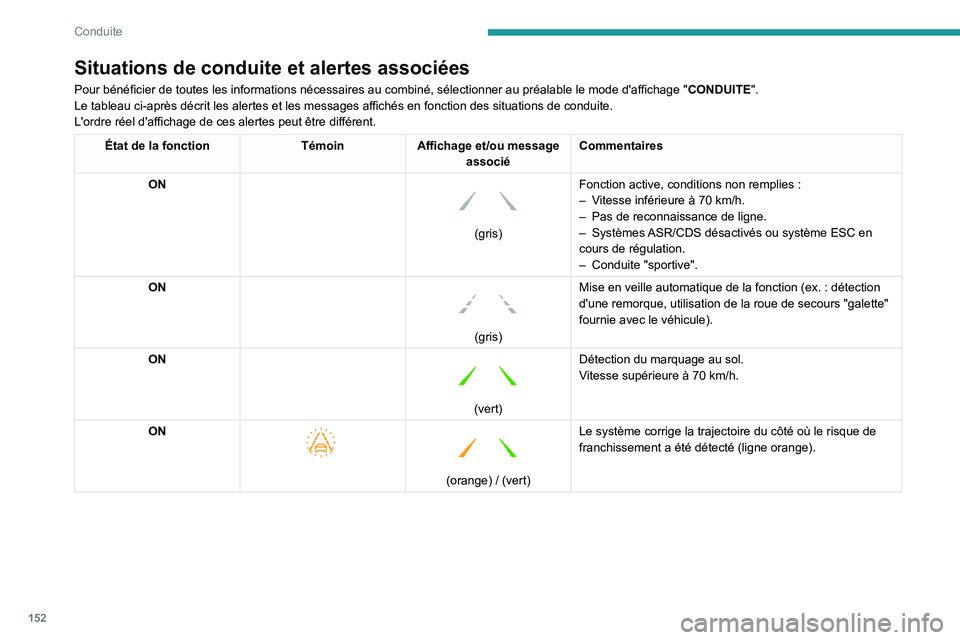

Situations de conduite et alertes associées
Pour bénéficier de toutes les informations nécessaires au combiné, sélectionner au préalable le mode d'affichage "CONDUITE".
Le tableau ci-après décrit les alertes et les messages affichés en fonction des situations de conduite.
L'ordre réel d'affichage de ces alertes peut être différent.
État de la fonction TémoinAffichage et/ou message
associé Commentaires
ON


(gris) Fonction active, conditions non remplies :
–
V
itesse inférieure à 70 km/h.
–
Pas de reconnaissance de ligne.
–
Systèmes ASR/CDS désactivés ou système ESC en
cours de régulation.
–

Conduite "sportive".
ON

(gris) Mise en veille automatique de la fonction (ex. : détection
d'une remorque, utilisation de la roue de secours "galette"
fournie avec le véhicule).
ON

(vert) Détection du marquage au sol.
Vitesse supérieure à 70
km/h.
ON

(orange) / (vert)
Le système corrige la trajectoire du côté où le risque de
franchissement a été détecté (ligne orange).

161
Conduite
6Désactivation / Activation
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
L'état de la fonction est mémorisé à la coupure
du contact.
La fonction aide au stationnement arrière
sera désactivée automatiquement en cas
de branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du constructeur.
L'aide au stationnement est désactivée pendant
la phase de mesure de place de la fonction Park
Assist.
Pour plus d'informations sur la fonction Park
Assist, se reporter à la rubrique correspondante.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, ce témoin
s'allume au combiné, accompagné de l'affichage
d'un message et d'un signal sonore (bip court).
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Visiopark 1 - Visiopark 2
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


Moteur tournant, ces systèmes permettent
d'afficher sur l'écran tactile des vues des
alentours proches de votre véhicule à l'aide
d'une caméra, pour la fonction Visiopark 1, et de
deux caméras pour la fonction Visiopark 2.




L'écran se divise en deux parties avec une vue
contextuelle et une vue de dessus du véhicule
dans son environnement proche.
Les capteurs d'aide au stationnement complètent
l'information sur la vue de dessus du véhicule.
Différentes vues contextuelles peuvent être
affichées :
–

V
ue standard.
–

V
ue à 180°.
–

V
ue zoom.
Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom).
À tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
►

Appuyer sur la touche située dans le coin
inférieur gauche de l'écran tactile.
►


Sélectionner un type de vue
:
•
"Vue Standard".

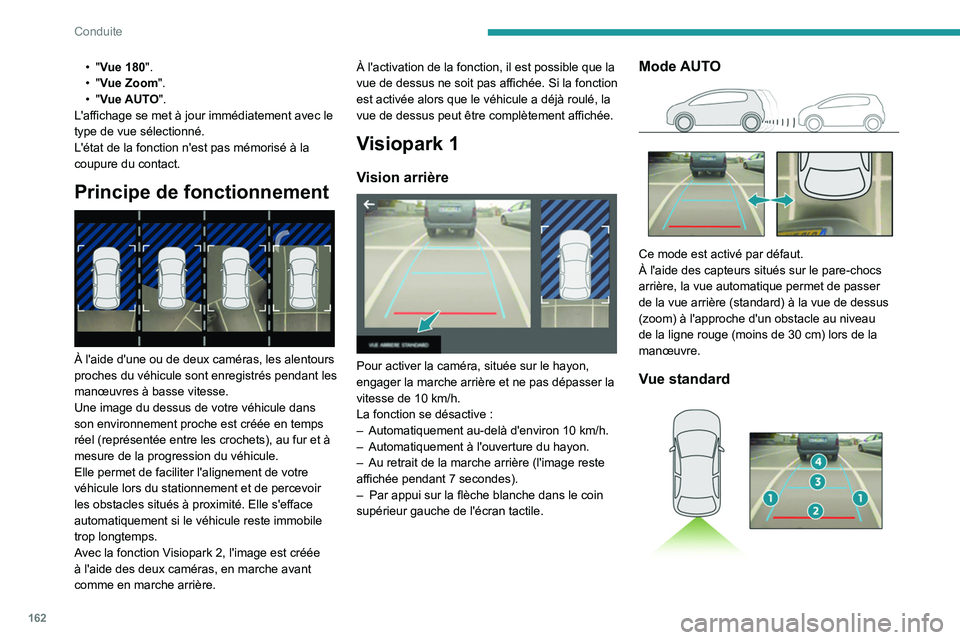

162
Conduite
• "Vue 180".
• "Vue Zoom ".
•
"Vue AUTO".
L'affichage se met à jour immédiatement avec le
type de vue sélectionné.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Principe de fonctionnement

À l'aide d'une ou de deux caméras, les alentours
proches du véhicule sont enregistrés pendant les
manœuvres à basse vitesse.
Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel (représentée entre les crochets), au fur et à
mesure de la progression du véhicule.
Elle permet de faciliter l'alignement de votre
véhicule lors du stationnement et de percevoir
les obstacles situés à proximité. Elle s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Avec la fonction Visiopark 2, l'image est créée
à l'aide des deux caméras, en marche avant
comme en marche arrière. À l'activation de la fonction, il est possible que la
vue de dessus ne soit pas affichée. Si la fonction
est activée alors que le véhicule a déjà roulé, la
vue de dessus peut être complètement affichée.
Visiopark 1
Vision arrière

Pour activer la caméra, située sur le hayon,
engager la marche arrière et ne pas dépasser la
vitesse de 10
km/h.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 10
km/h.
–

Automatiquement à l'ouverture du hayon.
–


Au retrait de la marche arrière (l'image reste
affichée pendant 7

secondes).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de l'écran tactile.
Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue automatique permet de passer
de la vue arrière (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle au niveau
de la ligne rouge (moins de 30
cm) lors de la
manœuvre.

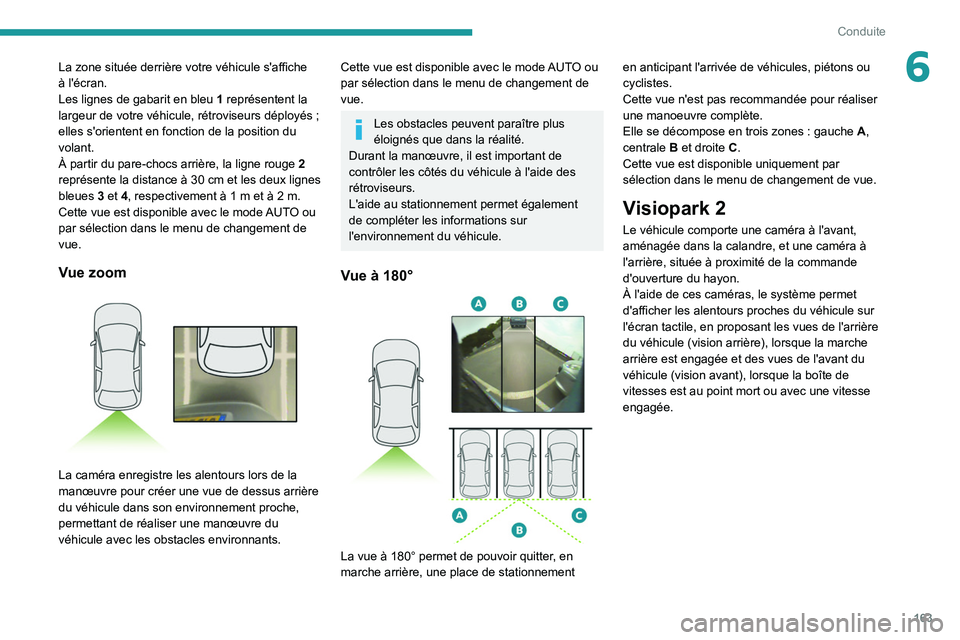

Vue standard

163
Conduite
6La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent la
largeur de votre véhicule, rétroviseurs déployés
;
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge 2
représente la distance à 30
cm et les deux lignes
bleues 3 et 4, respectivement à 1
m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus arrière
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue à 180°

La vue à 180° permet de pouvoir quitter, en
marche arrière, une place de stationnement en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones
: gauche
A
,
centrale B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Visiopark 2
Le véhicule comporte une caméra à l'avant,
aménagée dans la calandre, et une caméra à
l'arrière, située à proximité de la commande
d'ouverture du hayon.
À l'aide de ces caméras, le système permet
d'afficher les alentours proches du véhicule sur
l'écran tactile, en proposant les vues de l'arrière
du véhicule (vision arrière), lorsque la marche
arrière est engagée et des vues de l'avant du
véhicule (vision avant), lorsque la boîte de
vitesses est au point mort ou avec une vitesse
engagée.

164
Conduite
Vision arrière

La fonction s'active automatiquement à
l'engagement de la marche arrière.
La fonction se désactive :
–

Automatiquement au-delà d'environ 20
km/h.
–

Au retrait de la marche arrière (l'image de la
vision avant remplace celle de la vision arrière
pendant 7

secondes).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de l'écran tactile.
En cas de branchement d'une remorque
ou d'un porte-vélo sur rotule d'attelage, la
zone située derrière le véhicule sur la vue de
dessus devient noire.
La reconstitution des alentours est réalisée
par la caméra avant uniquement.
Les vues de la vision arrière sont similaires à
celles décrites dans la fonction Visiopark 1.
Pour plus d'informations sur la fonction
Visiopark 1, se reporter à la rubrique
correspondante.
Visions avant et arrière

Moteur tournant et à vitesse inférieure à
20 km/h, l'activation de la fonction se fait
par le menu Conduite
/ Véhicule de l'écran
tactile

:
►

Sélectionner " Aide visuelle au parking ".
Le mode

AUTO s'affiche par défaut, avec la
vision avant, si la boîte de vitesses est au point
mort ou avec une vitesse engagée, ou avec la
vision arrière, si la marche arrière est engagée.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 30
km/h
(l'image disparaît temporairement à partir de
20

km/h).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de l'écran tactile.
Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
avant, la vue automatique permet de passer
de la vue avant (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle lors de la
manœuvre.
Vue standard

La zone située devant votre véhicule s'affiche à
l'écran.
Les lignes de gabarit en orange

1
représentent
la largeur de votre véhicule, rétroviseurs
déployés ; elles s'orientent en fonction de la
position du volant.
