2021 PEUGEOT 5008 service

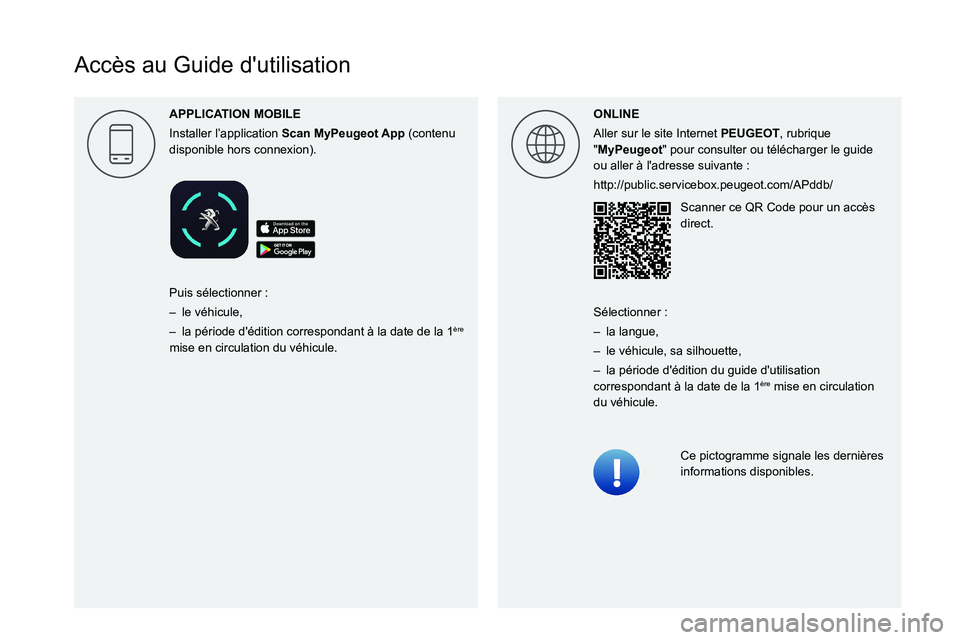

Accès au Guide d'utilisation
ONLINE
Aller sur le site Internet PEUGEOT, rubrique
"MyPeugeot" pour consulter ou télécharger le guide
ou aller à l'adresse suivante :
http://public.servicebox.peugeot.com/APddb/
Scanner ce QR Code pour un accès
direct.
Ce pictogramme signale les dernières
informations disponibles.
Sélectionner :
–
la langue,
–


le véhicule, sa silhouette,
–


la période d'édition du guide d'utilisation
correspondant à la date de la 1ère mise en circulation
du véhicule.
APPLICA
Installer l’application
Scan (contenu
disponible hors connexion).
Puis sélectionner

:
–

le véhicule,
–


la période d'édition correspondant à la date de la 1ère
mise en circulation du véhicule.

12
Instruments de bord
Effectuer (1), puis attendre le refroidissement du
moteur pour compléter le niveau, si nécessaire.
Si le problème persiste, effectuer (2).
Pression d'huile moteurFixe.
Le circuit de lubrification du moteur est
défaillant.
Effectuer (1), puis (2).
Dysfonctionnement du système (Hybride
rechargeable)
Fixe.
Le système hybride rechargeable est
défaillant.
Effectuer (1) puis (2).
Câble branché (Hybride rechargeable)Fixe dès la mise du contact.
Le câble de charge est branché au
connecteur du véhicule.
Fixe dès la mise du contact, accompagné
d'un message.
Le démarrage du véhicule est impossible
tant que le câble de charge est branché au
connecteur du véhicule.
Débrancher le câble de charge et refermer la
trappe.
Charge batterie 12 VFixe.
Le circuit de charge de la batterie
est défaillant (ex.
: cosses sales, courroie
d'alternateur détendue ou sectionnée).
Effectuer (1). Si le frein de stationnement électrique ne
fonctionne plus, immobiliser le véhicule
:
►
A
vec la boîte de vitesses manuelle, engager
un rapport.
►
A
vec la boîte de vitesses automatique,
installer les cales contre l'une des roues.
Nettoyer et resserrer les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur, effectuer
(2).
Porte(s) ouverte(s)Fixe, associé à un message localisant
l'ouvrant.
Une porte ou le hayon est mal fermé (vitesse
inférieure à 10
km/h).
Fixe, associé à un message localisant
l'ouvrant et complété d'un signal sonore.
Une porte ou le hayon est mal fermé (vitesse
supérieure à 10
km/h).
Non-bouclage / débouclage des ceinturesFixe ou clignotant, accompagné d'un
signal sonore croissant.
Une ceinture n'a pas été bouclée ou a été
débouclée.
Frein de stationnement électriqueFixe.
Le frein de stationnement électrique est
serré.
Clignotant.
Le serrage / desserrage est défaillant.
Effectuer (1)
: stationner sur un terrain plat (à
l'horizontale). Avec une boîte de vitesses manuelle, engager
un rapport.
Avec une boîte de vitesses automatique,
sélectionner le mode

P
.
Couper le contact et effectuer (2).
FreinageFixe.
La baisse du niveau de liquide de frein
dans le circuit de freinage est importante.
Effectuer (1), puis faire l'appoint avec un
liquide conforme aux recommandations
du Constructeur. Si le problème persiste,
effectuer
(2).
Fixes.
Le répartiteur électronique de
freinage

(REF) est défaillant.
Effectuer (1), puis
(2).
Témoins de couleur orange
Service
Allumé temporairement, accompagné de l'affichage d'un message.
Une ou plusieurs anomalies mineures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné.
Il est possible de traiter soi-même certaines
anomalies, comme le changement de la pile de
la télécommande.
Pour les autres anomalies, comme la défaillance
du système de détection de sous-gonflage,
effectuer
(3).

13
Instruments de bord

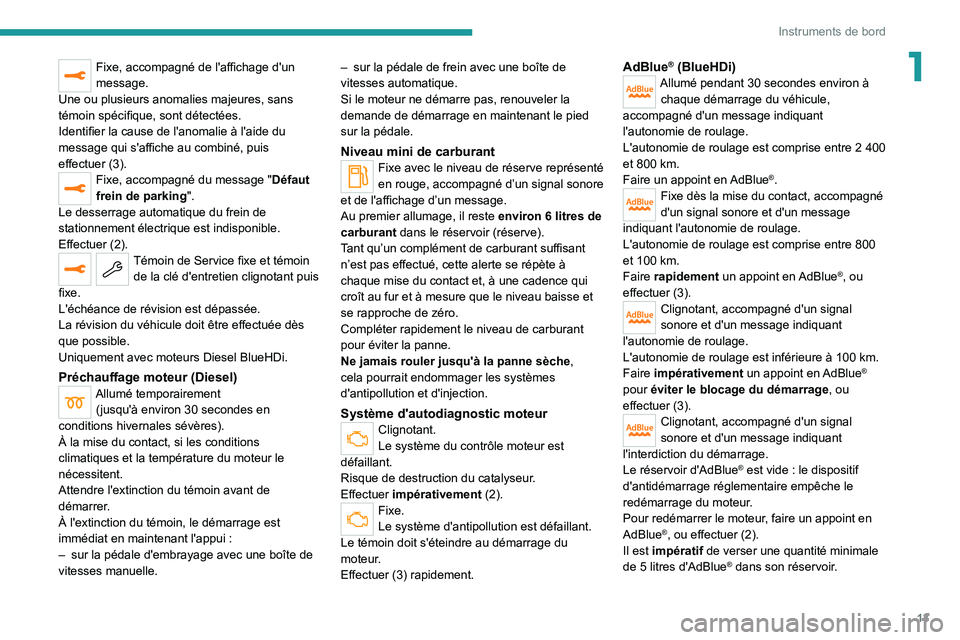

1Fixe, accompagné de l'affichage d'un
message.
Une ou plusieurs anomalies majeures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné, puis
effectuer
(3).
Fixe, accompagné du message "Défaut
frein de parking ".
Le desserrage automatique du frein de
stationnement électrique est indisponible.
Effectuer (2).
Témoin de Service fixe et témoin de la clé d'entretien clignotant puis
fixe.
L'échéance de révision est dépassée.
La révision du véhicule doit être effectuée dès
que possible.
Uniquement avec moteurs Diesel BlueHDi.
Préchauffage moteur (Diesel)Allumé temporairement (jusqu'à environ 30 secondes en
conditions hivernales sévères).
À la mise du contact, si les conditions
climatiques et la température du moteur le
nécessitent.
Attendre l'extinction du témoin avant de
démarrer.
À l'extinction du témoin, le démarrage est
immédiat en maintenant l'appui
:
–

sur la pédale d'embrayage avec une boîte de
vitesses manuelle. –


sur la pédale de frein avec une boîte de
vitesses automatique.
Si le moteur ne démarre pas, renouveler la
demande de démarrage en maintenant le pied
sur la pédale.
Niveau mini de carburantFixe avec le niveau de réserve représenté
en rouge, accompagné d’un signal sonore
et de l'affichage d’un message.
Au premier allumage, il reste environ 6 litres de
carburant dans le réservoir (réserve).
Tant qu’un complément de carburant suffisant
n’est pas effectué, cette alerte se répète à
chaque mise du contact et, à une cadence qui
croît au fur et à mesure que le niveau baisse et
se rapproche de zéro.
Compléter rapidement le niveau de carburant
pour éviter la panne.
Ne jamais rouler jusqu'à la panne sèche ,
cela pourrait endommager les systèmes
d'antipollution et d'injection.
Système d'autodiagnostic moteur
Clignotant.
Le système du contrôle moteur est
défaillant.
Risque de destruction du catalyseur.
Effectuer impérativement


(2).
Fixe.
Le système d'antipollution est défaillant.
Le témoin doit s'éteindre au démarrage du
moteur.
Effectuer (3) rapidement.
AdBlue® (BlueHDi)Allumé pendant 30 secondes environ à
chaque démarrage du véhicule,
accompagné d'un message indiquant
l'autonomie de roulage.
L'autonomie de roulage est comprise entre 2
400
et 800
km.
Faire un appoint en AdBlue
®.Fixe dès la mise du contact, accompagné
d'un signal sonore et d'un message
indiquant l'autonomie de roulage.
L'autonomie de roulage est comprise entre 800
et 100

km.
Faire rapidement un appoint en AdBlue
®, ou
effectuer

(3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'autonomie de roulage.
L'autonomie de roulage est inférieure à 100
km.
Faire impérativement un appoint en AdBlue
®
pour éviter le blocage du démarrage, ou
effectuer

(3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'interdiction du démarrage.
Le réservoir d'AdBlue
® est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur
.
Pour redémarrer le moteur, faire un appoint en
AdBlue
®, ou effectuer (2).
Il est
impératif de verser une quantité minimale
de 5

litres d'AdBlue
® dans son réservoir.

14
Instruments de bord
Système d'antipollution SCR (BlueHDi)Fixes dès la mise du
contact, accompagné d'un
signal sonore et d'un message.
Un dysfonctionnement du système d'antipollution
SCR est détecté.
Cette alerte disparaît dès que le niveau
d'émission des gaz d'échappement redevient
conforme.
Témoin d'AdBlue®
clignotant dès la mise du
contact, associé aux témoins de Service et
d'Autodiagnostic moteur fixes, accompagnés
d'un signal sonore et d'un message indiquant
l'autonomie de roulage.
Selon le message affiché, il est possible
de parcourir jusqu'à 1

100

km avant le
déclenchement du dispositif d'antidémarrage du
moteur.
Effectuer (3) au plus tôt pour éviter le blocage
du démarrage.
Témoin d'AdBlue®
clignotant dès la mise du
contact, associé aux témoins de Service et
d'Autodiagnostic moteur fixes, accompagnés
d'un signal sonore et d'un message informant de
l’interdiction de démarrage.
Le dispositif d'antidémarrage empêche le
redémarrage du moteur (dépassement de la
limite de roulage autorisée après confirmation du
dysfonctionnement du système d'antipollution).
Pour redémarrer le moteur, effectuer

(2).
Fonctions automatiques désactivées (frein
de stationnement électrique)
Fixe.
Les fonctions "serrage automatique" (à la
coupure du moteur) et "desserrage automatique"
(à l'accélération) sont désactivées.
Si le serrage
/ desserrage automatique n'est plus
possible :
►

Démarrer le moteur
.
►

Serrer
, avec la commande, le frein de
stationnement électrique.
►

Relâcher complètement le pied de la pédale
de frein.
►


Maintenir la commande poussée dans le
sens du desserrage entre 10 et 15

secondes.
►

Relâcher la commande.
►


Appuyer sur la pédale de frein et la maintenir
enfoncée.
►


T

irer la commande dans le sens du serrage
pendant 2
secondes.
►

Relâcher la commande et la pédale de frein.
Anomalie de fonctionnement (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le véhicule ne peut pas être immobilisé moteur
tournant.
Si les demandes de serrage et de desserrage
manuelles sont inopérantes, la commande du
frein de stationnement électrique est défaillante.
Les fonctions automatiques doivent être
utilisées en toutes circonstances et sont automatiquement réactivées en cas de
défaillance de la commande.
Effectuer (2).
Fixes, accompagnés du
message "Défaut frein de
parking".
Le frein de stationnement est défaillant, les
fonctions manuelles et automatiques peuvent
être inopérantes.
À l'arrêt, pour immobiliser le véhicule
:
►

T

irer la commande du frein de stationnement
électrique et la maintenir pendant 7 à
15

secondes environ, jusqu’à l'apparition du
témoin au combiné.
Si cette procédure ne fonctionne pas, sécuriser
le véhicule

:
►

Stationner sur un endroit plat.
►


A

vec une boîte de vitesses manuelle,
engager un rapport.
►

A

vec une boîte de vitesses automatique,
sélectionner

P

, puis installer les cales fournies
contre l'une des roues.
Puis effectuer

(2).
FreinageFixe.
Une défaillance mineure du système de
freinage est détectée.
Rouler prudemment.
Effectuer
(3).

16
Instruments de bord
Aide au maintien de la position dans la
voie
Fixe, accompagné du témoin de
Service.
Le système est défaillant.
Effectuer (3).
AirbagsFixe.
L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant.
Effectuer (3).
Airbag passager avant (ON)Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".
Dans ce cas, ne PAS installer de siège enfant
"dos à la route" sur le siège passager avant
-
Risque de blessures graves
!
Airbag passager avant (OFF)Fixe.
L'airbag frontal passager est neutralisé.
La commande est actionnée sur la
position
"OFF".
Il est possible d'installer un siège enfant
"dos à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
Sous-gonflageFixe.
La pression est insuffisante dans une ou
plusieurs roues. Contrôler la pression des pneumatiques le plus
rapidement possible.
Réinitialiser le système de détection après
ajustement de la pression.
Témoin de sous-gonflage
clignotant puis fixe et témoin de
Service fixe.
Le système de surveillance de la pression des
pneumatiques est défaillant.
La détection de sous-gonflage n'est plus
assurée.
Dès que possible, vérifier la pression des
pneumatiques et effectuer
(3).
Stop & StartFixe, accompagné de l'affichage d'un
message.
Le Stop & Start est neutralisé manuellement.
Le moteur ne se coupera pas au prochain arrêt
de circulation.
Fixe.
Le Stop & Start est neutralisé
automatiquement.
Le moteur ne se coupera pas au prochain arrêt
de circulation, si la température extérieure est
:
–

inférieure à 0
°C,
–

supérieure à +35
°C.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Clignotant puis fixe, accompagné d'un
message.
Le système est défaillant.
Effectuer (3).
Feux antibrouillard arrièreFixe.
Les feux sont allumés.
Témoins de couleur verte
Surveillance des angles morts
Fixe.
La fonction a été activée.
Hill Assist Descent ControlFixe.
La fonction a été activée, mais les
conditions de régulation ne sont pas réunies
(pente, rapport de boîte de vitesses).
Clignotant.
La fonction entre en régulation.
Le véhicule est freiné
; les feux de stop
s'allument pendant la descente.
Stop & StartFixe.
À l'arrêt du véhicule, le Stop & Start a mis
le moteur en mode STOP.
Clignotant temporairement.
Le mode STOP est momentanément
indisponible ou le mode START s'est
automatiquement déclenché.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Véhicule prêt à rouler (Hybride
rechargeable)
Fixe, accompagné d'un signal sonore lors
de son allumage.
Le véhicule est prêt à rouler.

17
Instruments de bord
1Le témoin s'éteint au-delà de 5 km/h environ et
se rallume à l'arrêt du véhicule.
Arrêter le moteur pour éteindre le témoin et
quitter le véhicule.
Aide au maintien de la position dans la
voie
Fixe.
La fonction a été activée.
Toutes les conditions sont remplies
: le système
fonctionne.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Essuyage automatiqueFixe.
Le balayage automatique de l'essuie-vitre
avant est activé.
Indicateurs de directionClignotants avec bruiteur.
Les feux indicateurs de direction sont
allumés.
Feux de positionFixe.
Les feux sont allumés.
Feux de croisementFixe.
Les feux sont allumés.
Commutation automatique des feux de
route
Fixes.
La fonction a été activée via
l'écran tactile (menu Conduite


/ Véhicule). La commande d'éclairage est sur la position
"AUTO".
Pour plus d'informations, se reporter à la
rubrique
Éclairage et visibilité.
Témoins de couleur bleue
Feux de route
Fixe.
Les feux sont allumés.
Témoins de couleur blanche ou noire
Boîte de vitesses automatique ou Boîte de
vitesses automatique électrifiée (e-EAT8)
(Hybride rechargeable)
Fixe.
La boîte de vitesses automatique est
verrouillée.
L'appui sur le bouton Unlock est nécessaire
pour son déverrouillage.
Fonction eSave (Hybride rechargeable)Fixe, accompagné de l'autonomie
électrique réservée.
La fonction eSave est activée.
Indicateurs
Indicateur d'entretien
L'information d'entretien est exprimée en terme
de distance (kilomètres ou miles) et de délai
(mois ou jours).
L'alerte est donnée au premier de ces deux
termes atteint.
L'information d'entretien s'affiche au combiné.
Selon la version du véhicule :
–

La ligne d'affichage du totalisateur
kilométrique indique la distance restant à
parcourir avant la prochaine révision, ou la
distance parcourue depuis l'échéance précédée
du signe

"-".
–

Un message d'alerte signale la distance
restant à parcourir ainsi que le délai avant
échéance ou le dépassement de l'échéance.
La valeur indiquée est déterminée en
fonction du kilométrage parcouru et du
temps écoulé depuis la dernière révision.
L'alerte peut aussi se déclencher à proximité
d'une date d'échéance.
Clé d'entretienAllumé temporairement dès la mise du contact.
L'échéance de révision est comprise entre
3

000

km et 1 000 km.
Fixe, dès la mise du contact.
L'échéance de révision est inférieure à
1

000

km.
Effectuer la révision très prochainement.
Clé d'entretien clignotanteClignotant puis fixe, dès la mise du
contact.
(Avec moteurs Diesel BlueHDi, associé au
témoin de Service.)
L'échéance de révision est dépassée.
Effectuer la révision dès que possible.

18
Instruments de bord

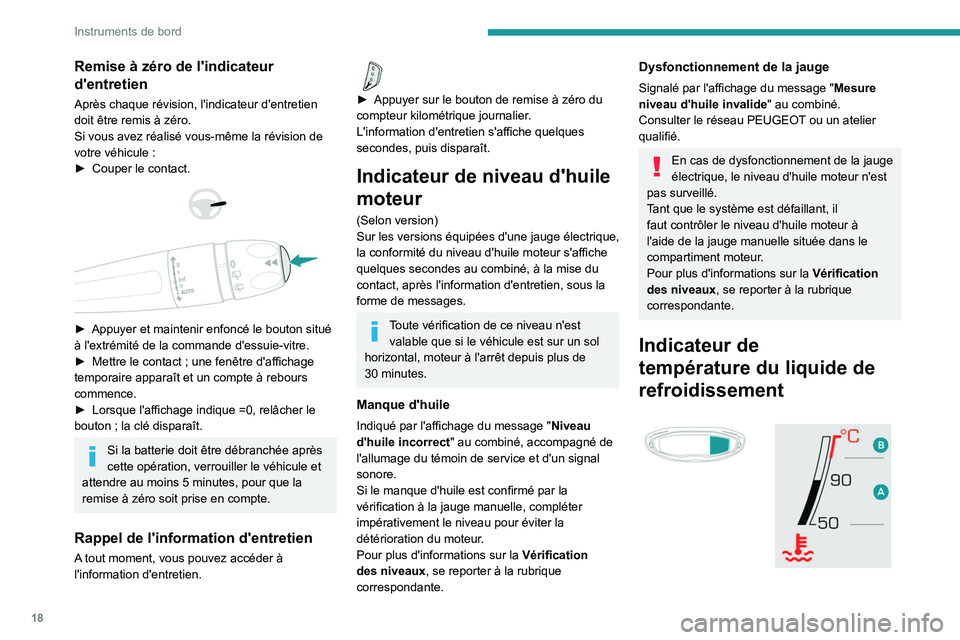

Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision de
votre véhicule :
►

Couper le contact.



► Appuyer et maintenir enfoncé le bouton situé
à l'extrémité de la commande d'essuie-vitre.
►

Mettre le contact
; une fenêtre d'affichage
temporaire apparaît et un compte à rebours
commence.
►

Lorsque l'affichage indique =0, relâcher le
bouton

; la clé disparaît.
Si la batterie doit être débranchée après
cette opération, verrouiller le véhicule et
attendre au moins 5
minutes, pour que la
remise à zéro soit prise en compte.
Rappel de l'information d'entretien
A tout moment, vous pouvez accéder à
l'information d'entretien.


► Appuyer sur le bouton de remise à zéro du
compteur kilométrique journalier .
L'information d'entretien s'affiche quelques
secondes, puis disparaît.
Indicateur de niveau d'huile
moteur
(Selon version)
Sur les versions équipées d'une jauge électrique,
la conformité du niveau d'huile moteur s'affiche
quelques secondes au combiné, à la mise du
contact, après l'information d'entretien, sous la
forme de messages.
Toute vérification de ce niveau n'est valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30

minutes.
Manque d'huile
Indiqué par l'affichage du message " Niveau
d'huile incorrect " au combiné, accompagné de
l'allumage du témoin de service et d'un signal
sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, compléter
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Dysfonctionnement de la jauge
Signalé par l'affichage du message " Mesure
niveau d'huile invalide " au combiné.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
pas surveillé.
Tant que le système est défaillant, il
faut contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Indicateur de
température du liquide de
refroidissement

23
Instruments de bord
1Les trajets "1" et "2" sont indépendants et
d'utilisation identique.
Définitions
Autonomie
(km ou miles)Nombre de kilomètres pouvant encore
être parcourus avec le carburant restant
dans le réservoir (en fonction de la
consommation moyenne des derniers kilomètres
parcourus).
Cette valeur peut varier suite à un changement
de conduite ou de relief, modifiant fortement la
consommation instantanée.
Lorsque l'autonomie est inférieure à 30
km, des
tirets s'affichent.
Après un complément de carburant d'au moins
5

litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100
km.
Si des tirets s'affichent durablement en roulant
à la place des chiffres, consulter le réseau
PEUGEOT ou un atelier qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)Calculée d'après les dernières secondes
écoulées.
Cette fonction ne s'affiche qu'à partir de 30
km/h.
Consommation moyenne
(l/100 km ou km/l ou mpg)
Calculée depuis la dernière remise à zéro
des données du trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.
Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si le véhicule est équipé de la fonction Stop &
Start, un compteur de temps cumule les durées
de mise en mode ST
OP au cours du trajet.
Le compteur de temps se remet à zéro à chaque
mise du contact.
Écran tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure et de la
température extérieure (un témoin bleu apparaît
en cas de risque de verglas).
–


Commandes du système de chauffage
/ air
conditionné.
–

Menus de paramétrage des fonctions et des
équipements du véhicule.
– Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–

Affichage des fonctions d'aides visuelles à la
manoeuvre (aide graphique au stationnement,
Park Assist...).
–


Services Internet et affichage des informations
associées.
–


Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Cet écran est de type capacitif.
– Ne pas utiliser d'objets pointus sur l'écran
tactile.
–

Ne pas toucher l'écran tactile avec les mains
mouillées.
–


Utiliser un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
► Utiliser les boutons disposés sous l'écran
tactile pour accéder aux menus, puis appuyer
sur les touches matérialisées sur l'écran tactile.
