2021 PEUGEOT 5008 service

38
Ouvertures
Fermeture manuelle du
hayon motorisé en cas de
panne
Cette opération est nécessaire uniquement en
cas de panne de la motorisation du hayon .
Si la panne provient de la batterie, il est conseillé
de la recharger ou de la changer avec le hayon
fermé .
Dans cette situation, les efforts pour fermer le
hayon peuvent être très importants.
►

Le fermer sans à-coup, le plus lentement
possible, en appuyant au centre du hayon.
Ne pas abaisser le hayon en appuyant
sur l'un de ses côtés - Risque de casse !
Précautions d'usage
Pour éviter l'ouverture inopinée du hayon
lors de la manipulation du dispositif
d'attelage
:
–

Désactiver au préalable la fonction "Accès
bras chargés" dans le menu de configuration
du véhicule.
–


Ou éloigner la clé électronique de la zone
de reconnaissance, hayon fermé.
Pour plus d'informations sur l' Attelage à
rotule démontable sans outil , se reporter à
la rubrique correspondante.
En conditions hivernales
Pour éviter tout problème de
fonctionnement, enlever la neige ou attendre
la fonte du gel avant de commander
l'ouverture motorisée du hayon.
En cas de lavage
Lors du lavage du véhicule dans une
station automatique, ne pas oublier de
verrouiller le véhicule afin d'éviter tout risque
d'ouverture inopinée.
Alarme
(Selon version)



Système de protection et de dissuasion contre le
vol et l'effraction.
Surveillance périmétrique
Le système contrôle l'ouverture du véhicule.
L'alarme se déclenche si quelqu'un essaie, par
exemple, d'ouvrir une porte, le coffre ou le capot.
Surveillance volumétrique
Le système contrôle la variation de volume dans
l'habitacle.
L'alarme se déclenche si quelqu'un brise une
vitre, pénètre dans l'habitacle ou se déplace à
l'intérieur du véhicule.
Surveillance antisoulèvement
Le système contrôle les mouvements de
l'assiette du véhicule.
L'alarme se déclenche si le véhicule est soulevé
ou déplacé.
En stationnement, l'alarme ne se
déclenchera pas si le véhicule est heurté.
Fonction autoprotection
Le système contrôle la mise hors service de ses
propres composants.
L'alarme se déclenche en cas de mise hors
service ou de dégradation de la batterie, de la
commande centrale ou des fils de la sirène.
Intervention sur le système d'alarme
Consulter le réseau PEUGEOT ou un
atelier qualifié.
Fermeture du véhicule avec
système d'alarme complet
Activation
► Couper le contact et sortir du véhicule.

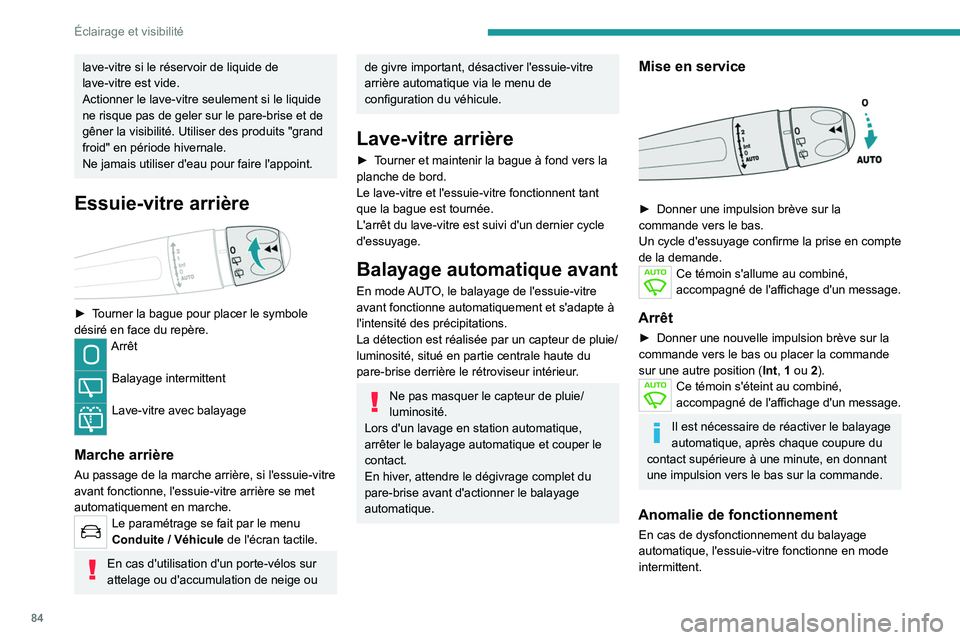

84
Éclairage et visibilité
lave-vitre si le réservoir de liquide de
lave-vitre est vide.
Actionner le lave-vitre seulement si le liquide
ne risque pas de geler sur le pare-brise et de
gêner la visibilité. Utiliser des produits "grand
froid" en période hivernale.
Ne jamais utiliser d'eau pour faire l'appoint.
Essuie-vitre arrière

► Tourner la bague pour placer le symbole
désiré en face du repère.
Arrêt
Balayage intermittent
Lave-vitre avec balayage
Marche arrière
Au passage de la marche arrière, si l'essuie-vitre
avant fonctionne, l'essuie-vitre arrière se met
automatiquement en marche.
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
En cas d'utilisation d'un porte-vélos sur
attelage ou d'accumulation de neige ou
de givre important, désactiver l'essuie-vitre
arrière automatique via le menu de
configuration du véhicule.
Lave-vitre arrière
► Tourner et maintenir la bague à fond vers la
planche de bord.
Le lave-vitre et l'essuie-vitre fonctionnent tant
que la bague est tournée.
L'arrêt du lave-vitre est suivi d'un dernier cycle
d'essuyage.
Balayage automatique avant
En mode AUTO, le balayage de l'essuie-vitre
avant fonctionne automatiquement et s'adapte à
l'intensité des précipitations.
La détection est réalisée par un capteur de pluie/
luminosité, situé en partie centrale haute du
pare-brise derrière le rétroviseur intérieur.
Ne pas masquer le capteur de pluie/
luminosité.
Lors d'un lavage en station automatique,
arrêter le balayage automatique et couper le
contact.
En hiver, attendre le dégivrage complet du
pare-brise avant d'actionner le balayage
automatique.
Mise en service

► Donner une impulsion brève sur la
commande vers le bas.
Un cycle d'essuyage confirme la prise en compte
de la demande.
Ce témoin s'allume au combiné,
accompagné de l'affichage d'un message.
Arrêt
► Donner une nouvelle impulsion brève sur la
commande vers le bas ou placer la commande
sur une autre position ( Int
, 1 ou 2).
Ce témoin s'éteint au combiné,
accompagné de l'affichage d'un message.
Il est nécessaire de réactiver le balayage
automatique, après chaque coupure du
contact supérieure à une minute, en donnant
une impulsion vers le bas sur la commande.
Anomalie de fonctionnement
En cas de dysfonctionnement du balayage
automatique, l'essuie-vitre fonctionne en mode
intermittent.

87
Sécurité
5Recommandations
générales liées à la
sécurité
Ne pas enlever les étiquettes apposées
en différents endroits du véhicule. Elles
comportent des avertissements de sécurité et
des informations d'identification sur le
véhicule.
Pour toute intervention sur le véhicule,
s'adresser à un atelier qualifié disposant
de l'information technique, de la compétence
et du matériel adapté, ce que le réseau
PEUGEOT est en mesure d'apporter.
Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: gilets de sécurité
haute visibilité, triangles de présignalisation,
éthylotests, ampoules, fusibles de rechange,
extincteur, trousse de secours, bavettes de
protection à l'arrière du véhicule...
Pose d'équipements et accessoires :
– La pose d'un équipement ou d'un
accessoire électrique non référencé
par PEUGEOT
peut entraîner une
surconsommation et une panne des systèmes
électriques de votre véhicule. Se rendre
dans le réseau PEUGEOT pour prendre
connaissance de l'offre d'accessoires
référencés.
–

Pour des raisons de sécurité, l'accès à
la prise diagnostic, associée aux systèmes
électroniques embarqués équipant le
véhicule, est strictement réservé au
réseau PEUGEOT

ou à un atelier qualifié,
disposant d'outils adaptés (risques
de dysfonctionnement des systèmes
électroniques embarqués pouvant générer
des pannes ou des accidents graves). La
responsabilité du Constructeur ne saurait
être engagée en cas de non-respect de cette
consigne.
–

T
oute modification ou adaptation non
prévue ni autorisée par PEUGEOT ou
réalisée sans respecter les prescriptions
techniques définies par le Constructeur
entraîne la suspension de la garantie
commerciale.
Installation d'accessoires émetteurs
de radiocommunication
Avant d'installer un émetteur de
radiocommunication avec antenne extérieure,
consulter impérativement le réseau
PEUGEOT pour connaître les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques d'installation)
qui peuvent être montés, conformément à la
Directive Compatibilité Électromagnétique
Automobile (2004/104/CE).
Déclarations de conformité des
équipements radioélectriques
Les certificats sont disponibles sur le site
Internet http://public.servicebox.peugeot.com/
APddb/.
Feux de détresse



► Appuyer sur ce bouton rouge, tous les feux
indicateurs de direction clignotent.
Ils peuvent fonctionner contact coupé.
Allumage automatique des feux de détresse
Lors d'un freinage d'urgence, en fonction de la
force de la décélération, les feux de détresse
s'allument automatiquement. Ils s'éteignent
automatiquement à la première accélération.
Ils peuvent être éteints en appuyant de nouveau
sur le bouton.

88
Sécurité
Avertisseur sonore

► Appuyer sur la partie centrale du volant.
Avertisseur sonore piéton (Hybride rechargeable)
Ce système avertit les piétons de l'arrivée
du véhicule lorsqu'il roule en mode Electric
(roulage 100% électrique).
L'avertisseur sonore piéton fonctionne dès la
mise en mouvement du véhicule et jusqu'à
30
km/h, en marche avant et arrière.
Cette fonction ne peut pas être désactivée.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné.
* Selon les conditio ns générales d'utilisation du service disponible en point de vente\
et sous réserve des limites technologiques et techniques.
** Suivant la couverture géographique de "Peugeot Connect SOS" et "Peuge\
ot Connect Assistance".
La liste des pays couverts et des services télématiques est dispon\
ible en point de vente ou sur le site Internet de votre pays. Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Appel d'urgence ou
d'assistance




Peugeot Connect SOS
(PE112)
► En cas d'urgence, appuyer plus de
2 secondes sur la touche 1.
L'allumage du voyant et un message vocal
confirment que l'appel est lancé vers les services
de secours*.
"Peugeot Connect SOS" localise immédiatement
votre véhicule et vous met en contact avec les
secours publics compétents**.
►

Un nouvel appui immédiat annule la
demande.
Le voyant clignote lorsque les données du
véhicule sont envoyées puis reste allumé
lorsque la communication est établie.
En cas de choc détecté par le calculateur
d'airbags, et indépendamment des
déploiements d'airbags éventuels, un appel
d'urgence est lancé automatiquement.
Ce service est accessible gratuitement.
Fonctionnement du système
– À la mise du contact, le voyant s'allume en
rouge puis en vert et s'éteint : fonctionnement
correct du système.
–

Le voyant s'allume en rouge fixe
:
dysfonctionnement du système.
–

Le voyant clignote en rouge
: pile de secours
à remplacer.
Dans les 2
derniers cas, les services d'appels
d'urgence et assistance risquent de ne pas
fonctionner.
Consulter un réparateur qualifié dans les
meilleurs délais.
Le dysfonctionnement du système
n'empêche pas le véhicule de rouler.

89
Sécurité
5Traitement des données
Tout traitement de données à caractère
personnel par le système "Peugeot Connect
SOS" (PE112) est effectué dans le respect
des règles en matière de protection des
données à caractère personnel prévues par le
Règlement 2016/679 et la Directive 2002/58/
CE du Parlement Européen et du Conseil et,
en particulier, vise à sauvegarder l'intérêt vital
des personnes concernées conformément à
l'article
6.1, point d) du Règlement 2016/679.
Le traitement de ces données est strictement
limité à la prise en charge du système
"Peugeot Connect SOS" au numéro
112
d'appel d'urgence unique européen.
Le système "Peugeot Connect SOS" ne peut
collecter et traiter que les données suivantes
sur le véhicule
: numéro de châssis, type
(véhicule de transport de personnes ou
véhicule utilitaire léger), type de carburant ou
source d'énergie, trois dernières positions et
direction suivie, fichier-journal enregistrant
l'activation automatique du système, avec
horodatage.
Les destinataires des données traitées sont
les centres de réception des appels d'urgence
désignés par les autorités compétentes du
pays sur le territoire duquel ils sont situés
* Suivant la couvert ure géographique de "Peugeot Connect SOS", "Peugeot Connect Assistance" et la langue nationale officielle choisie par le propriétaire
du véhicule.
La liste des pays couverts et des services télématiques est dispon\
ible en point de vente ou sur le site Internet de votre pays.
afin de recevoir en priorité et de prendre en
charge les appels destinés au numéro 112.
Conservation des données
Les données contenues dans la mémoire
du système ne sont pas accessibles en
dehors de celui-ci avant le déclenchement
d'un appel. Le système n'est pas traçable et
ne fait pas l'objet d'une surveillance constante
en mode de fonctionnement normal.
Les données de la mémoire interne
du système sont automatiquement
et constamment effacées. Seules les
3

dernières positions du véhicule sont
conservées.
Après le déclenchement d'un appel
d'urgence, l'historique des données est
conservé au maximum 13
heures.
Accès aux données
Vous disposez d'un droit d'accès
aux données et pouvez, si nécessaire,
demander la rectification, l'effacement ou la
limitation du traitement des données vous
concernant dont le traitement n'est pas
conforme aux dispositions du Règlement
2016/679. Tout tiers auquel les données
ont été communiquées doit être notifié de
toute rectification, tout effacement ou toute
limitation effectué conformément avec ladite
directive, sauf si cela s'avère impossible ou
suppose un effort disproportionné.
Vous pouvez également exercer votre droit
de déposer une plainte auprès de l'autorité
compétente en matière de protection des
données.
Peugeot Connect
Assistance
► En cas d'immobilisation du véhicule, appuyer
plus de 2 secondes sur la touche 2 pour
demander une assistance (confirmée par un
message vocal*).
►

Un nouvel appui immédiat annule la
demande.
Un mode privé permet de gérer le niveau
de partage (données et/ou position) entre
votre véhicule et la marque PEUGEOT.
Il peut être paramétrable dans le menu
Réglages de l'écran tactile.
À défaut, selon équipement, désactiver/
réactiver la géolocalisation par un appui
simultané sur les 2
touches suivi d'un appui
sur la touche "Peugeot Connect Assistance"
pour valider.

90
Sécurité
Si vous avez acheté votre véhicule en
dehors du réseau PEUGEOT, vous êtes
invité à vérifier la configuration de ces
services et pouvez en demander la
modification auprès de votre réseau. Dans un
pays multilingue, la configuration est possible
dans la langue nationale officielle de votre
choix.
Pour des raisons techniques, notamment
pour une meilleure qualité des services
télématiques bénéficiant au client, le
Constructeur se réserve le droit d'opérer à
tout moment des mises à jour du système
télématique embarqué du véhicule.
Si vous bénéficiez de l'offre Peugeot
Connect Packs avec Pack SOS et
Assistance inclus, vous disposez de services
complémentaires dans votre espace
personnel via le site internet de votre pays.
Pour toute information relative au Pack SOS
et Assistance, se référer aux conditions
générales relatives à ces services.
Programme de stabilité
électronique (ESC)
Le programme de stabilité électronique intègre
les systèmes suivants :
– Antiblocage des roues (ABS) et Répartiteur
électronique de freinage (REF).
–

Assistance au freinage d'urgence (AFU).
–


Antipatinage des roues (ASR).
–


Contrôle dynamique de stabilité (CDS).
–


Contrôle de stabilité de la remorque (TSM).
Antiblocage des roues (ABS) / Répartiteur
électronique de freinage
(REF)
Ces systèmes accroissent la stabilité et la
maniabilité du véhicule lors du freinage et
contribuent à un meilleur contrôle dans les
virages, en particulier sur revêtement dégradé
ou glissant.
Le système ABS empêche le blocage des roues
en cas de freinage d'urgence.
Le répartiteur électronique de freinage assure
une gestion intégrale de la pression de freinage
roue par roue.
►

En cas de freinage d'urgence, appuyer
très fortement sur la pédale sans jamais
relâcher l'effort.
Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.
L'allumage fixe de ce témoin signale un
dysfonctionnement du système ABS.
Le véhicule conserve un freinage standard.
Rouler prudemment à vitesse modérée.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
L'allumage de ce témoin, couplé aux
témoins STOP et ABS, accompagné de
l'affichage d'un message et d'un signal sonore,
signale un dysfonctionnement du répartiteur
électronique de freinage.
L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au réseau PEUGEOT ou à un atelier
qualifié.
En cas de changement de roues (pneus
et jantes), veiller à ce qu'elles soient
homologuées pour le véhicule.
Après un choc
Faire vérifier par le réseau PEUGEOT ou
par un atelier qualifié.
Assistance au freinage d'urgence (AFU)
Ce système réduit la distance d'arrêt en cas
d'urgence, en optimisant la pression de freinage.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.

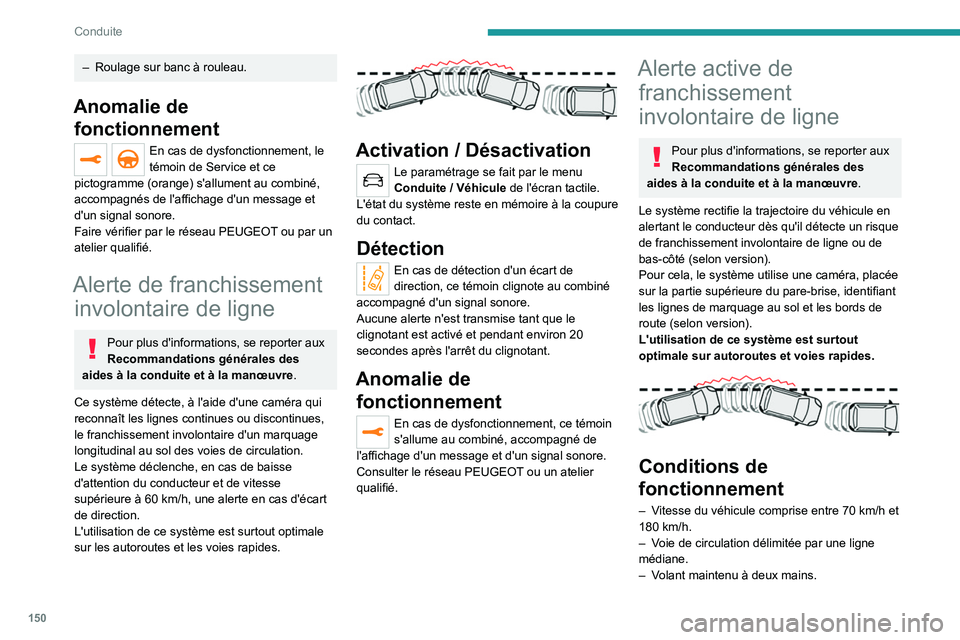

150
Conduite
– Roulage sur banc à rouleau.
Anomalie de fonctionnement
En cas de dysfonctionnement, le
témoin de Service et ce
pictogramme (orange) s'allument au combiné,
accompagnés de l'affichage d'un message et
d'un signal sonore.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Alerte de franchissement involontaire de ligne
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .
Ce système détecte, à l'aide d'une caméra qui
reconnaît les lignes continues ou discontinues,
le franchissement involontaire d'un marquage
longitudinal au sol des voies de circulation.
Le système déclenche, en cas de baisse
d'attention du conducteur et de vitesse
supérieure à 60
km/h, une alerte en cas d'écart
de direction.
L'utilisation de ce système est surtout optimale
sur les autoroutes et les voies rapides.


Activation / Désactivation
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
L'état du système reste en mémoire à la coupure
du contact.
Détection
En cas de détection d'un écart de
direction, ce témoin clignote au combiné
accompagné d'un signal sonore.
Aucune alerte n'est transmise tant que le
clignotant est activé et pendant environ 20
secondes après l'arrêt du clignotant.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message et d'un signal sonore.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Alerte active de franchissement
involontaire de ligne
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .
Le système rectifie la trajectoire du véhicule en
alertant le conducteur dès qu'il détecte un risque
de franchissement involontaire de ligne ou de
bas-côté (selon version).
Pour cela, le système utilise une caméra, placée
sur la partie supérieure du pare-brise, identifiant
les lignes de marquage au sol et les bords de
route (selon version).
L'utilisation de ce système est surtout
optimale sur autoroutes et voies rapides.


Conditions de
fonctionnement
– Vitesse du véhicule comprise entre 70 km/h et
180 km/h.
–

V
oie de circulation délimitée par une ligne
médiane.
–

V
olant maintenu à deux mains.

159
Conduite
6Limites de fonctionnement



Aucune alerte n'est déclenchée dans les
situations suivantes :
– Présence d'objets immobiles (ex. : véhicules
en stationnement, rails de sécurité, lampadaires,
panneaux).
–

Véhicules roulants en sens inverse.
–


Sur routes sinueuses ou cas de virages
prononcés.
–


En dépassement d'un (ou par un) véhicule
très long (ex.

: camion, autocar) qui est à la
fois détecté dans une zone d'angle mort par
l'arrière et présent dans le champ de vision du
conducteur par l'avant.
–

Manœuvre de dépassement rapide.
–


Circulation très dense
: les véhicules, détectés
à l'avant et à l'arrière, sont confondus avec un
camion ou un objet fixe.
–

Activation de la fonction Park
Assist.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce
témoin clignote quelques instants
au combiné, accompagné de l'allumage du
témoin de Service et de l'affichage d'un
message.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Le système peut être passagèrement
perturbé par certaines conditions
climatiques (ex.
: pluie, grêle).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses alertes
(ex. : présence d'un nuage de gouttelettes
d'eau dans l'angle mort interprété comme un
véhicule).
Par mauvais temps ou par temps hivernal,
s'assurer que les capteurs ne sont pas
recouverts par de la boue, du givre ou de la
neige.
V
eiller à ne pas masquer la zone
d'avertissement, située sur les rétroviseurs
extérieurs, ainsi que les zones de détection,
situées sur les pare-chocs avant et arrière,
par des étiquettes adhésives ou autres
objets
; ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Système actif de
surveillance d'angles
morts
En complément du voyant lumineux fixe dans
le rétroviseur du côté concerné, une correction
de trajectoire sera ressentie si vous tentez de
franchir une ligne avec le feu indicateur de
direction activé, pour vous aider à éviter une
collision.
Ce système résulte de l'association de l'Alerte
active de franchissement involontaire de ligne et
de la Surveillance d'angles morts.
Ces deux fonctions doivent être activées et en
fonctionnement.
