2021 PEUGEOT 5008 filet coffre

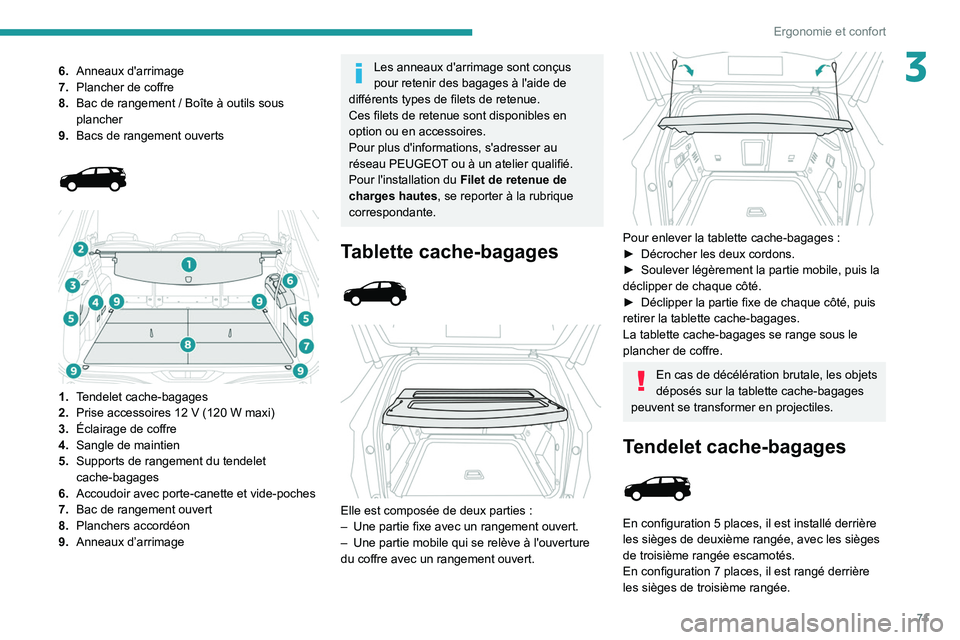

71
Ergonomie et confort
36.Anneaux d'arrimage
7. Plancher de coffre
8. Bac de rangement
/ Boîte à outils sous
plancher
9. Bacs de rangement ouverts




1. Tendelet cache-bagages
2. Prise accessoires 12
V (120 W maxi)
3. Éclairage de coffre
4. Sangle de maintien
5. Supports de rangement du tendelet
cache-bagages
6. Accoudoir avec porte-canette et vide-poches
7. Bac de rangement ouvert
8. Planchers accordéon
9. Anneaux d’arrimage
Les anneaux d'arrimage sont conçus
pour retenir des bagages à l'aide de
différents types de filets de retenue.
Ces filets de retenue sont disponibles en
option ou en accessoires.
Pour plus d'informations, s'adresser au
réseau PEUGEOT ou à un atelier qualifié.
Pour l'installation du Filet de retenue de
charges hautes, se reporter à la rubrique
correspondante.
Tablette cache-bagages



Elle est composée de deux parties :
– Une partie fixe avec un rangement ouvert.
–

Une partie mobile qui se relève à l'ouverture
du coffre avec un rangement ouvert.


Pour enlever la tablette cache-bagages :
► Décrocher les deux cordons.
►

Soulever légèrement la partie mobile, puis la
déclipper de chaque côté.
►


Déclipper la partie fixe de chaque côté, puis
retirer la tablette cache-bagages.
La tablette cache-bagages se range sous le
plancher de coffre.
En cas de décélération brutale, les objets
déposés sur la tablette cache-bagages
peuvent se transformer en projectiles.
Tendelet cache-bagages

En configuration 5 places, il est installé derrière
les sièges de deuxième rangée, avec les sièges
de troisième rangée escamotés.
En configuration 7
places, il est rangé derrière
les sièges de troisième rangée.

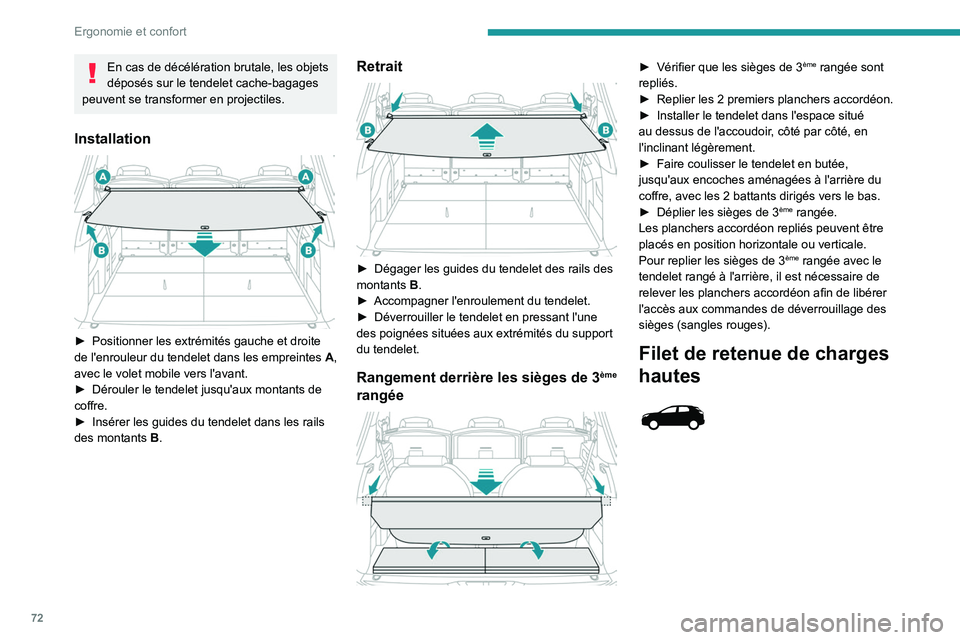

72
Ergonomie et confort
En cas de décélération brutale, les objets
déposés sur le tendelet cache-bagages
peuvent se transformer en projectiles.
Installation

► Positionner les extrémités gauche et droite
de l'enrouleur du tendelet dans les empreintes A ,
avec le volet mobile vers l'avant.
►

Dérouler le tendelet jusqu'aux montants de
coffre.
►


Insérer les guides du tendelet dans les rails
des montants

B.
Retrait

► Dégager les guides du tendelet des rails des
montants B.
►

Accompagner l'enroulement du tendelet.
►


Déverrouiller le tendelet en pressant l'une
des poignées situées aux extrémités du support
du tendelet.
Rangement derrière les sièges de 3ème
rangée


► Vérifier que les sièges de 3ème rangée sont
repliés.
►

Replier les 2


premiers planchers accordéon.
►

Installer le tendelet dans l'espace situé
au dessus de l'accoudoir

, côté par côté, en
l'inclinant légèrement.
►

Faire coulisser le tendelet en butée,
jusqu'aux encoches aménagées à l'arrière du
coffre, avec les 2


battants dirigés vers le bas.
►

Déplier les sièges de 3ème rangée.
Les planchers accordéon repliés peuvent être
placés en position horizontale ou verticale.
Pour replier les sièges de 3
ème rangée avec le
tendelet rangé à l'arrière, il est nécessaire de
relever les planchers accordéon afin de libérer
l'accès aux commandes de déverrouillage des
sièges (sangles rouges).

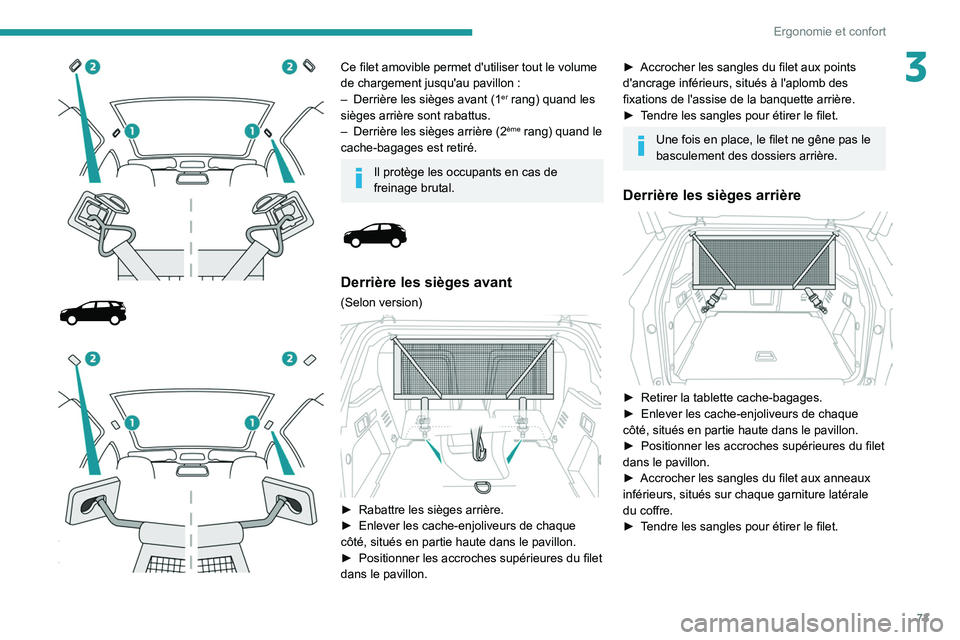

Filet de retenue de charges
hautes

73
Ergonomie et confort
3





Ce filet amovible permet d'utiliser tout le volume
de chargement jusqu'au pavillon :
–

Derrière les sièges avant (1er rang) quand les
sièges arrière sont rabattus.
–

Derrière les sièges arrière (2ème rang) quand le
cache-bagages est retiré.
Il protège les occupants en cas de
freinage brutal.


Derrière les sièges avant
(Selon version)

► Rabattre les sièges arrière.
► Enlever les cache-enjoliveurs de chaque
côté, situés en partie haute dans le pavillon.
►

Positionner les accroches supérieures du filet
dans le pavillon.
► Accrocher les sangles du filet aux points
d'ancrage inférieurs, situés à l'aplomb des
fixations de l'assise de la banquette arrière.
►

T
endre les sangles pour étirer le filet.
Une fois en place, le filet ne gêne pas le
basculement des dossiers arrière.
Derrière les sièges arrière

► Retirer la tablette cache-bagages.
► Enlever les cache-enjoliveurs de chaque
côté, situés en partie haute dans le pavillon.
►

Positionner les accroches supérieures du filet
dans le pavillon.
►


Accrocher les sangles du filet aux anneaux
inférieurs, situés sur chaque garniture latérale
du coffre.
►


T
endre les sangles pour étirer le filet.

74
Ergonomie et confort

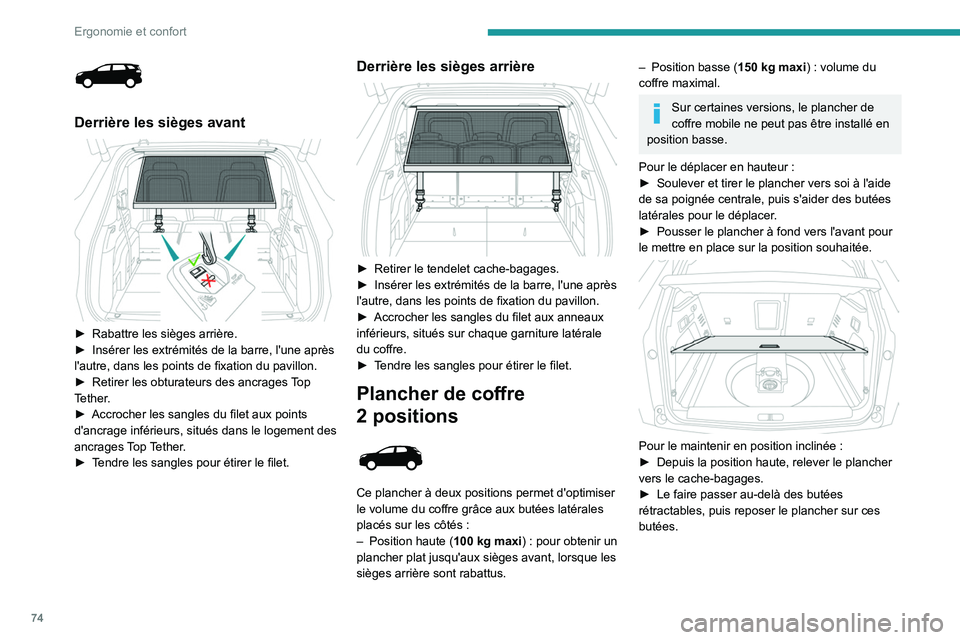

Derrière les sièges avant

► Rabattre les sièges arrière.
► Insérer les extrémités de la barre, l'une après
l'autre, dans les points de fixation du pavillon.
►

Retirer les obturateurs des ancrages
Top
Tether.
►

Accrocher les sangles du filet aux points
d'ancrage inférieurs, situés dans le logement des
ancrages

Top Tether.
►

T
endre les sangles pour étirer le filet.
Derrière les sièges arrière

► Retirer le tendelet cache-bagages.
► Insérer les extrémités de la barre, l'une après
l'autre, dans les points de fixation du pavillon.
►

Accrocher les sangles du filet aux anneaux
inférieurs, situés sur chaque garniture latérale
du coffre.
►


T
endre les sangles pour étirer le filet.
Plancher de coffre
2 positions


Ce plancher à deux positions permet d'optimiser
le volume du coffre grâce aux butées latérales
placés sur les côtés
:
–

Position haute ( 100

kg maxi) : pour obtenir un
plancher plat jusqu'aux sièges avant, lorsque les
sièges arrière sont rabattus.
– Position basse ( 150 kg maxi) : volume du
coffre maximal.
Sur certaines versions, le plancher de
coffre mobile ne peut pas être installé en
position basse.
Pour le déplacer en hauteur
:
►

Soulever et tirer le plancher vers soi à l'aide
de sa poignée centrale, puis s'aider des butées
latérales pour le déplacer

.
►

Pousser le plancher à fond vers l'avant pour
le mettre en place sur la position souhaitée.


Pour le maintenir en position inclinée :
► Depuis la position haute, relever le plancher
vers le cache-bagages.
►

Le faire passer au-delà des butées
rétractables, puis reposer le plancher sur ces
butées.
