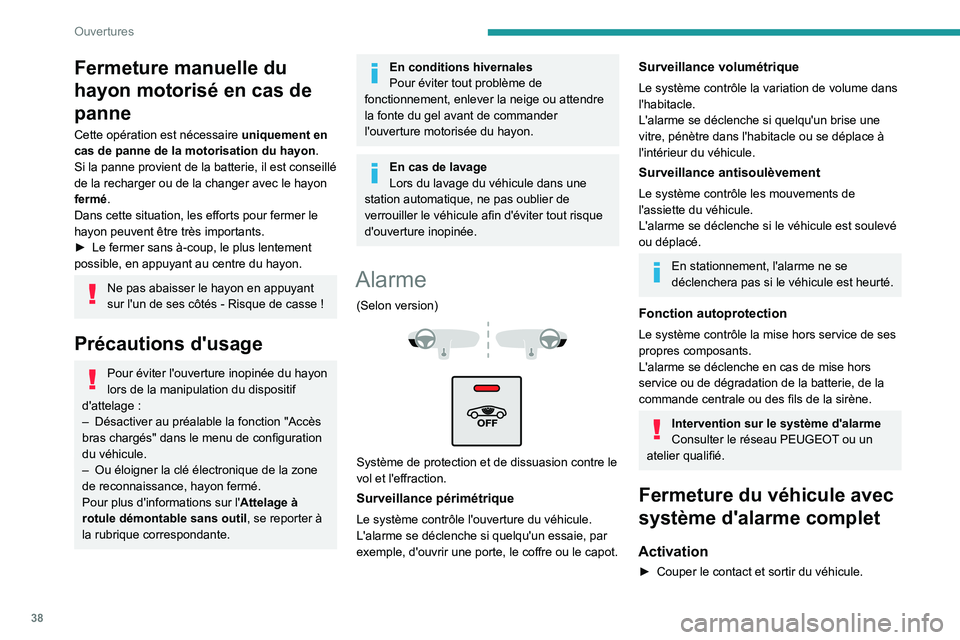

38
Ouvertures
Fermeture manuelle du
hayon motorisé en cas de
panne
Cette opération est nécessaire uniquement en
cas de panne de la motorisation du hayon .
Si la panne provient de la batterie, il est conseillé
de la recharger ou de la changer avec le hayon
fermé .
Dans cette situation, les efforts pour fermer le
hayon peuvent être très importants.
►

Le fermer sans à-coup, le plus lentement
possible, en appuyant au centre du hayon.
Ne pas abaisser le hayon en appuyant
sur l'un de ses côtés - Risque de casse !
Précautions d'usage
Pour éviter l'ouverture inopinée du hayon
lors de la manipulation du dispositif
d'attelage
:
–

Désactiver au préalable la fonction "Accès
bras chargés" dans le menu de configuration
du véhicule.
–


Ou éloigner la clé électronique de la zone
de reconnaissance, hayon fermé.
Pour plus d'informations sur l' Attelage à
rotule démontable sans outil , se reporter à
la rubrique correspondante.
En conditions hivernales
Pour éviter tout problème de
fonctionnement, enlever la neige ou attendre
la fonte du gel avant de commander
l'ouverture motorisée du hayon.
En cas de lavage
Lors du lavage du véhicule dans une
station automatique, ne pas oublier de
verrouiller le véhicule afin d'éviter tout risque
d'ouverture inopinée.
Alarme
(Selon version)



Système de protection et de dissuasion contre le
vol et l'effraction.
Surveillance périmétrique
Le système contrôle l'ouverture du véhicule.
L'alarme se déclenche si quelqu'un essaie, par
exemple, d'ouvrir une porte, le coffre ou le capot.
Surveillance volumétrique
Le système contrôle la variation de volume dans
l'habitacle.
L'alarme se déclenche si quelqu'un brise une
vitre, pénètre dans l'habitacle ou se déplace à
l'intérieur du véhicule.
Surveillance antisoulèvement
Le système contrôle les mouvements de
l'assiette du véhicule.
L'alarme se déclenche si le véhicule est soulevé
ou déplacé.
En stationnement, l'alarme ne se
déclenchera pas si le véhicule est heurté.
Fonction autoprotection
Le système contrôle la mise hors service de ses
propres composants.
L'alarme se déclenche en cas de mise hors
service ou de dégradation de la batterie, de la
commande centrale ou des fils de la sirène.
Intervention sur le système d'alarme
Consulter le réseau PEUGEOT ou un
atelier qualifié.
Fermeture du véhicule avec
système d'alarme complet
Activation
► Couper le contact et sortir du véhicule.

122
Conduite
– Dans le premier cas, la boîte passe de P à N,
puis de N à R.
–

Dans le second cas, la boîte passe
directement de


P
à R.
Commandes au volant
En mode M et D, les palettes de commande au
volant permettent de changer manuellement de
rapport.
Elles ne permettent pas de sélectionner le point
mort, ni d'engager ou quitter la marche arrière.


► Tirer vers soi la palette "+" ou "-" en donnant
une impulsion pour engager respectivement le
rapport supérieur ou inférieur.
Affichages au combiné
Dès la mise du contact, l'état de la boîte de
vitesses s'affiche au combiné :
P : stationnement.
R : marche arrière.
N : point mort.
D1...D6 / D8 : mode automatique.
S : programme Sport ou pack Dynamique.
M1...M6 / M8 : mode manuel.
- : demande non prise en compte en mode
manuel.
Contact mis, à l'ouverture de la porte conducteur,
un message s'affiche pour vous demander de
mettre la boîte de vitesses en mode

P
.
Fonctionnement
Moteur tournant, si un appui sur la pédale de
frein et/ou sur le bouton Unlock est nécessaire
pour changer de mode, un message d'alerte
s'affiche au combiné.
Seules les demandes de changement de mode
conformes sont prises en compte.
Moteur tournant, freins desserrés, si R, D
ou M est sélectionné, le véhicule se
déplace même sans appuyer sur la pédale
d'accélérateur.
Ne jamais appuyer en même temps sur
les pédales d'accélérateur et de frein
- Risque de détérioration de la boîte de
vitesses
!
En cas de panne de batterie, placer
impérativement les cales fournies avec
l'outillage de bord contre une des roues pour
immobiliser le véhicule.
Déblocage de la boîte de vitesses
– Depuis le mode P : ►
Appuyer à fond sur la pédale de frein.
►

Appuyer sur le bouton
Unlock
.
►
En maintenant l'appui sur la pédale de frein
et sur le bouton
Unlock, sélectionner un
autre mode.
–
Depuis le point mort

N
, à vitesse inférieure à
5 km/h :
►
Appuyer à fond sur la pédale de frein.
►

En maintenant l'appui sur la pédale de
frein, sélectionner un autre mode.
Passage de la marche arrière
► Décélérer jusqu'à l'arrêt.
► Pied sur la pédale de frein, appuyer sur le
bouton
Unlock.
►

En maintenant les appuis, sélectionner le
mode

R.
Mode manuel
Passage du mode :
► Mode D sélectionné au préalable.
►

Appuyer sur le bouton

M
; le voyant vert du
bouton s'allume.
Sortie du mode
:
►

Donner une impulsion vers l'avant pour
revenir en


D
.
ou
►

Appuyer sur le bouton

M
; le voyant du
bouton s'éteint.
Coupure du contact
Pour couper le contact, le véhicule doit être à
l'arrêt.

131
Conduite

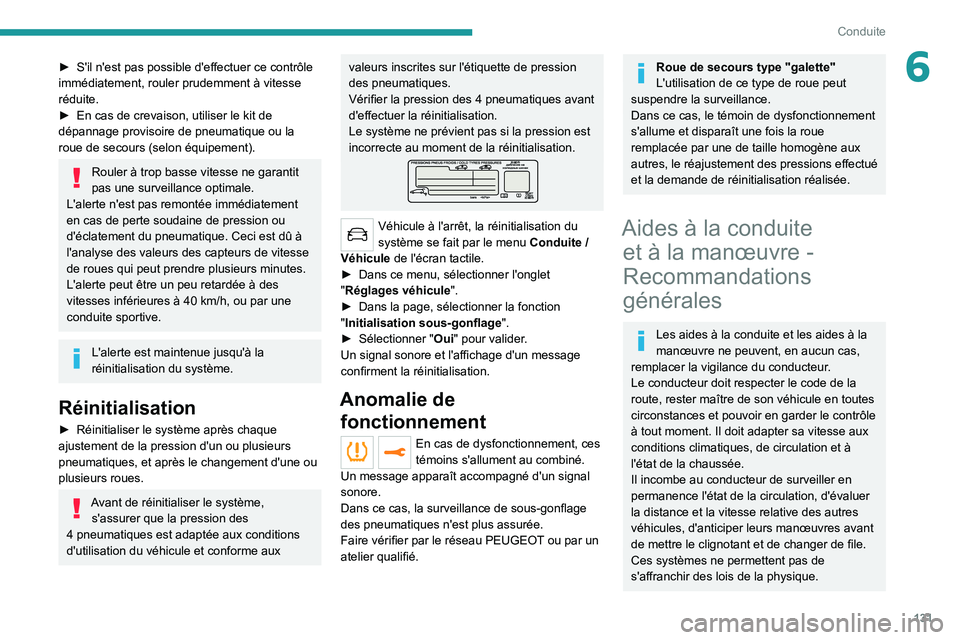

6► S'il n'est pas possible d'effectuer ce contrôle
immédiatement, rouler prudemment à vitesse
réduite.
►

En cas de crevaison, utiliser le kit de
dépannage provisoire de pneumatique ou la
roue de secours (selon équipement).
Rouler à trop basse vitesse ne garantit
pas une surveillance optimale.
L'alerte n'est pas remontée immédiatement
en cas de perte soudaine de pression ou
d'éclatement du pneumatique. Ceci est dû à
l'analyse des valeurs des capteurs de vitesse
de roues qui peut prendre plusieurs minutes.
L'alerte peut être un peu retardée à des
vitesses inférieures à 40
km/h, ou par une
conduite sportive.
L'alerte est maintenue jusqu'à la
réinitialisation du système.
Réinitialisation
► Réinitialiser le système après chaque
ajustement de la pression d'un ou plusieurs
pneumatiques, et après le changement d'une ou
plusieurs roues.
Avant de réinitialiser le système, s'assurer que la pression des
4

pneumatiques est adaptée aux conditions
d'utilisation du véhicule et conforme aux
valeurs inscrites sur l'étiquette de pression
des pneumatiques.
Vérifier la pression des 4
pneumatiques avant
d'effectuer la réinitialisation.
Le système ne prévient pas si la pression est
incorrecte au moment de la réinitialisation.
Véhicule à l'arrêt, la réinitialisation du
système se fait par le menu Conduite /
Véhicule de l'écran tactile.
►

Dans ce menu, sélectionner l'onglet
"

Réglages véhicule".
►

Dans la page, sélectionner la fonction
"

Initialisation sous-gonflage ".
►

Sélectionner " Oui" pour valider

.
Un signal sonore et l'affichage d'un message
confirment la réinitialisation.
Anomalie de fonctionnement
En cas de dysfonctionnement, ces
témoins s'allument au combiné.
Un message apparaît accompagné d'un signal
sonore.
Dans ce cas, la surveillance de sous-gonflage
des pneumatiques n'est plus assurée.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Roue de secours type "galette"
L'utilisation de ce type de roue peut
suspendre la surveillance.
Dans ce cas, le témoin de dysfonctionnement
s'allume et disparaît une fois la roue
remplacée par une de taille homogène aux
autres, le réajustement des pressions effectué
et la demande de réinitialisation réalisée.
Aides à la conduite et à la manœuvre -
Recommandations
générales
Les aides à la conduite et les aides à la
manœuvre ne peuvent, en aucun cas,
remplacer la vigilance du conducteur.
Le conducteur doit respecter le code de la
route, rester maître de son véhicule en toutes
circonstances et pouvoir en garder le contrôle
à tout moment. Il doit adapter sa vitesse aux
conditions climatiques, de circulation et à
l'état de la chaussée.
Il incombe au conducteur de surveiller en
permanence l'état de la circulation, d'évaluer
la distance et la vitesse relative des autres
véhicules, d'anticiper leurs manœuvres avant
de mettre le clignotant et de changer de file.
Ces systèmes ne permettent pas de
s'affranchir des lois de la physique.

151
Conduite

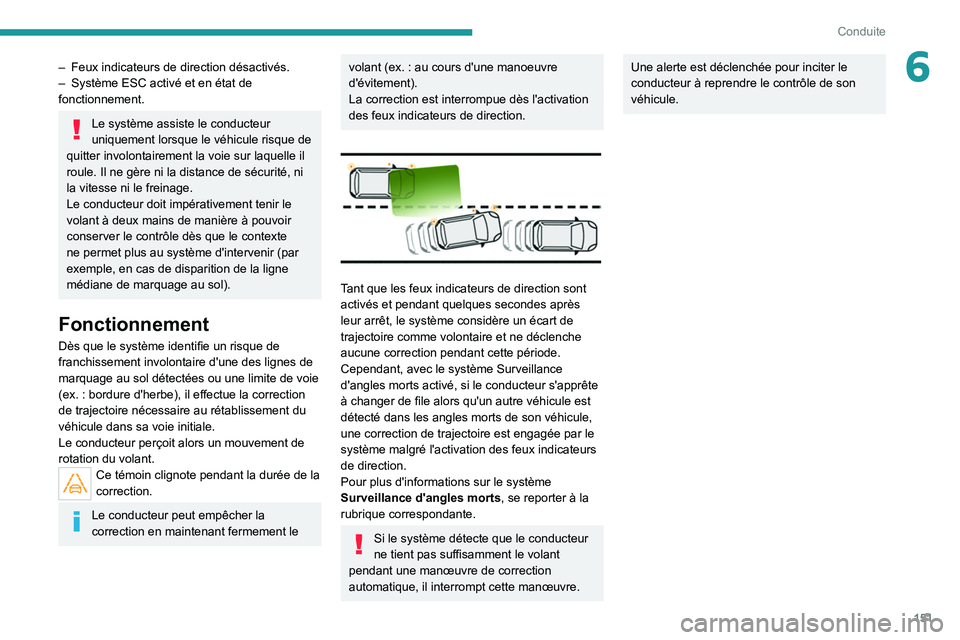

6– Feux indicateurs de direction désactivés.
– Système ESC activé et en état de
fonctionnement.
Le système assiste le conducteur
uniquement lorsque le véhicule risque de
quitter involontairement la voie sur laquelle il
roule. Il ne gère ni la distance de sécurité, ni
la vitesse ni le freinage.
Le conducteur doit impérativement tenir le
volant à deux mains de manière à pouvoir
conserver le contrôle dès que le contexte
ne permet plus au système d'intervenir (par
exemple, en cas de disparition de la ligne
médiane de marquage au sol).
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes de
marquage au sol détectées ou une limite de voie
(ex.
: bordure d'herbe), il effectue la correction
de trajectoire nécessaire au rétablissement du
véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.
Ce témoin clignote pendant la durée de la
correction.
Le conducteur peut empêcher la
correction en maintenant fermement le
volant (ex. : au cours d'une manoeuvre
d'évitement).
La correction est interrompue dès l'activation
des feux indicateurs de direction.


Tant que les feux indicateurs de direction sont
activés et pendant quelques secondes après
leur arrêt, le système considère un écart de
trajectoire comme volontaire et ne déclenche
aucune correction pendant cette période.
Cependant, avec le système Surveillance
d'angles morts activé, si le conducteur s'apprête
à changer de file alors qu'un autre véhicule est
détecté dans les angles morts de son véhicule,
une correction de trajectoire est engagée par le
système malgré l'activation des feux indicateurs
de direction.
Pour plus d'informations sur le système
Surveillance d'angles morts, se reporter à la
rubrique correspondante.
Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manœuvre de correction
automatique, il interrompt cette manœuvre.
Une alerte est déclenchée pour inciter le
conducteur à reprendre le contrôle de son
véhicule.

161
Conduite

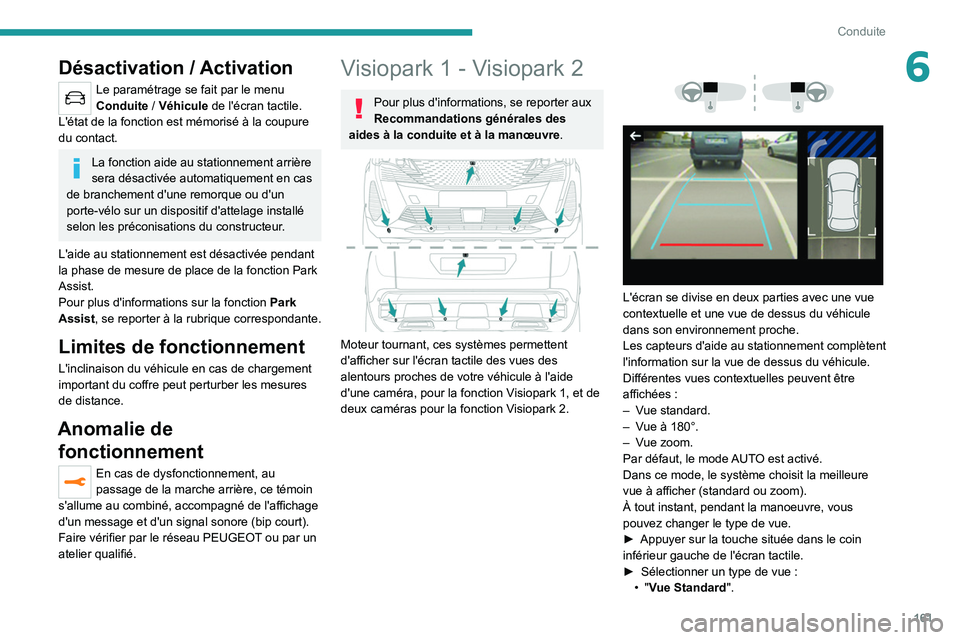

6Désactivation / Activation
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
L'état de la fonction est mémorisé à la coupure
du contact.
La fonction aide au stationnement arrière
sera désactivée automatiquement en cas
de branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du constructeur.
L'aide au stationnement est désactivée pendant
la phase de mesure de place de la fonction Park
Assist.
Pour plus d'informations sur la fonction Park
Assist, se reporter à la rubrique correspondante.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, ce témoin
s'allume au combiné, accompagné de l'affichage
d'un message et d'un signal sonore (bip court).
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Visiopark 1 - Visiopark 2
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


Moteur tournant, ces systèmes permettent
d'afficher sur l'écran tactile des vues des
alentours proches de votre véhicule à l'aide
d'une caméra, pour la fonction Visiopark 1, et de
deux caméras pour la fonction Visiopark 2.




L'écran se divise en deux parties avec une vue
contextuelle et une vue de dessus du véhicule
dans son environnement proche.
Les capteurs d'aide au stationnement complètent
l'information sur la vue de dessus du véhicule.
Différentes vues contextuelles peuvent être
affichées :
–

V
ue standard.
–

V
ue à 180°.
–

V
ue zoom.
Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom).
À tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
►

Appuyer sur la touche située dans le coin
inférieur gauche de l'écran tactile.
►


Sélectionner un type de vue
:
•
"Vue Standard".

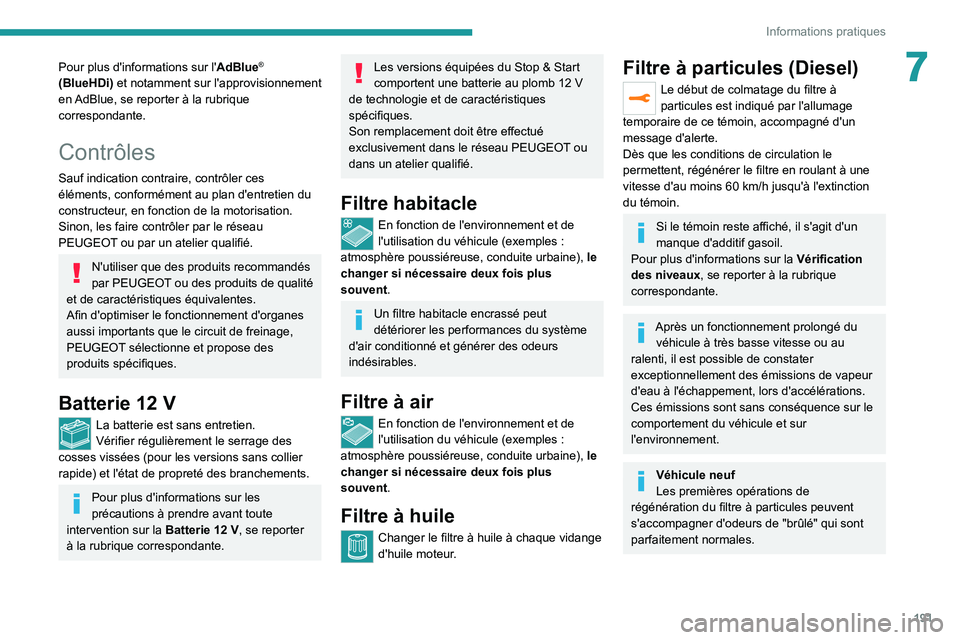

191
Informations pratiques
7Pour plus d'informations sur l'AdBlue®
(BlueHDi) et notamment sur l'approvisionnement
en AdBlue, se reporter à la rubrique
correspondante.
Contrôles
Sauf indication contraire, contrôler ces
éléments, conformément au plan d'entretien du
constructeur, en fonction de la motorisation.
Sinon, les faire contrôler par le réseau
PEUGEOT ou par un atelier qualifié.
N'utiliser que des produits recommandés
par PEUGEOT ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement d'organes
aussi importants que le circuit de freinage,
PEUGEOT sélectionne et propose des
produits spécifiques.
Batterie 12 V
La batterie est sans entretien.
Vérifier régulièrement le serrage des
cosses vissées (pour les versions sans collier
rapide) et l'état de propreté des branchements.
Pour plus d'informations sur les
précautions à prendre avant toute
intervention sur la Batterie 12
V, se reporter
à la rubrique correspondante.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau PEUGEOT ou
dans un atelier qualifié.
Filtre habitacle
En fonction de l'environnement et de
l'utilisation du véhicule (exemples :
atmosphère poussiéreuse, conduite urbaine), le
changer si nécessaire deux fois plus
souvent.
Un filtre habitacle encrassé peut
détériorer les performances du système
d'air conditionné et générer des odeurs
indésirables.
Filtre à air
En fonction de l'environnement et de
l'utilisation du véhicule (exemples :
atmosphère poussiéreuse, conduite urbaine), le
changer si nécessaire deux fois plus
souvent.
Filtre à huile
Changer le filtre à huile à chaque vidange
d'huile moteur.
Filtre à particules (Diesel)
Le début de colmatage du filtre à
particules est indiqué par l'allumage
temporaire de ce témoin, accompagné d'un
message d'alerte.
Dès que les conditions de circulation le
permettent, régénérer le filtre en roulant à une
vitesse d'au moins 60
km/h jusqu'à l'extinction
du témoin.
Si le témoin reste affiché, il s'agit d'un
manque d'additif gasoil.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Après un fonctionnement prolongé du véhicule à très basse vitesse ou au
ralenti, il est possible de constater
exceptionnellement des émissions de vapeur
d'eau à l'échappement, lors d'accélérations.
Ces émissions sont sans conséquence sur le
comportement du véhicule et sur
l'environnement.
Véhicule neuf
Les premières opérations de
régénération du filtre à particules peuvent
s'accompagner d'odeurs de "brûlé" qui sont
parfaitement normales.

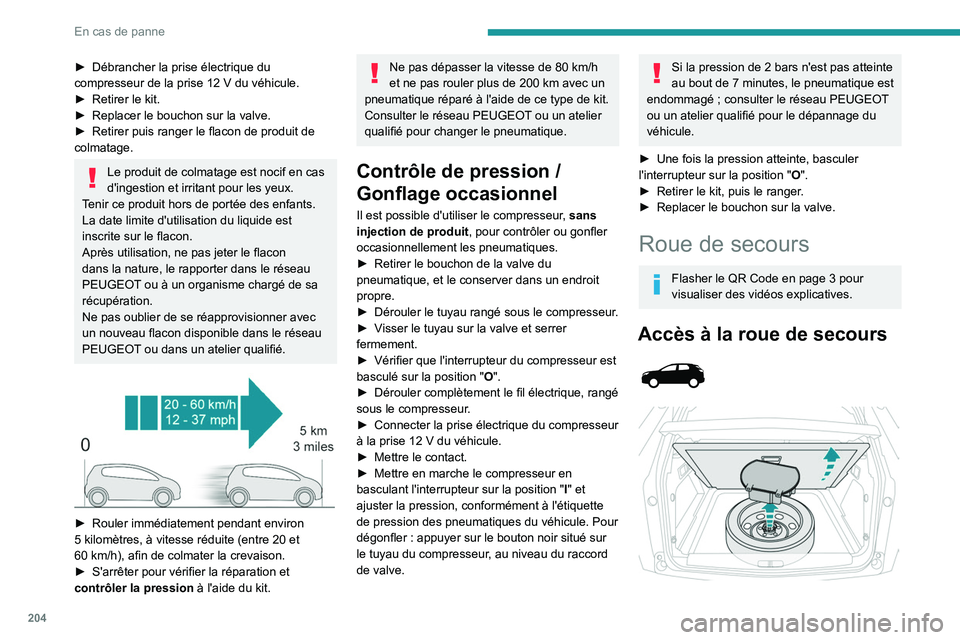

204
En cas de panne
► Débrancher la prise électrique du
compresseur de la prise 12 V du véhicule.
►

Retirer le kit.
►


Replacer le bouchon sur la valve.
►


Retirer puis ranger le flacon de produit de
colmatage.
Le produit de colmatage est nocif en cas
d'ingestion et irritant pour les yeux.
Tenir ce produit hors de portée des enfants.
La date limite d'utilisation du liquide est
inscrite sur le flacon.
Après utilisation, ne pas jeter le flacon
dans la nature, le rapporter dans le réseau
PEUGEOT ou à un organisme chargé de sa
récupération.
Ne pas oublier de se réapprovisionner avec
un nouveau flacon disponible dans le réseau
PEUGEOT ou dans un atelier qualifié.


► Rouler immédiatement pendant environ
5 kilomètres, à vitesse réduite (entre 20 et
60
km/h), afin de colmater la crevaison.
►

S'arrêter pour vérifier la réparation et
contrôler la pression

à l'aide du kit.
Ne pas dépasser la vitesse de 80 km/h
et ne pas rouler plus de 200 km avec un
pneumatique réparé à l'aide de ce type de kit.
Consulter le réseau PEUGEOT ou un atelier
qualifié pour changer le pneumatique.
Contrôle de pression /
Gonflage occasionnel
Il est possible d'utiliser le compresseur, sans
injection de produit , pour contrôler ou gonfler
occasionnellement les pneumatiques.
►

Retirer le bouchon de la valve du
pneumatique, et le conserver dans un endroit
propre.
►


Dérouler le tuyau rangé sous le compresseur
.
►

V
isser le tuyau sur la valve et serrer
fermement.
►

Vérifier que l'interrupteur du compresseur est
basculé sur la position

"O".
►

Dérouler complètement le fil électrique, rangé
sous le compresseur

.
►

Connecter la prise électrique du compresseur
à la prise 12

V du véhicule.
►

Mettre le contact.
►


Mettre en marche le compresseur en
basculant l'interrupteur sur la position

"I" et
ajuster la pression, conformément à l'étiquette
de pression des pneumatiques du véhicule. Pour
dégonfler
: appuyer sur le bouton noir situé sur
le tuyau du compresseur, au niveau du raccord
de valve.
Si la pression de 2 bars n'est pas atteinte
au bout de 7 minutes, le pneumatique est
endommagé
; consulter le réseau PEUGEOT
ou un atelier qualifié pour le dépannage du
véhicule.
►

Une fois la pression atteinte, basculer
l'interrupteur sur la position

"O".
►

Retirer le kit, puis le ranger
.
►

Replacer le bouchon sur la valve.
Roue de secours
Flasher le QR Code en page 3 pour
visualiser des vidéos explicatives.
Accès à la roue de secours

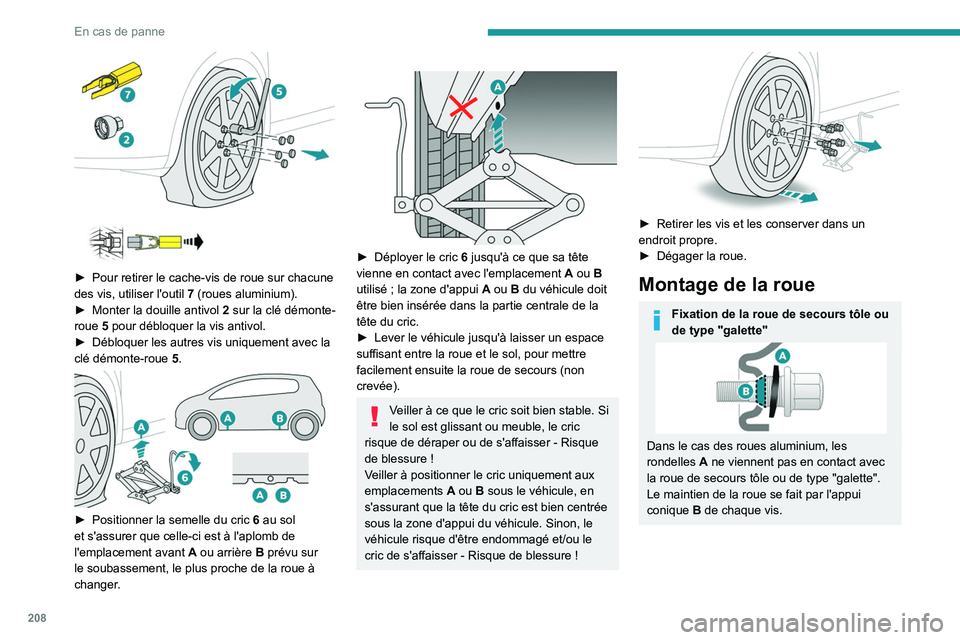

208
En cas de panne



► Pour retirer le cache-vis de roue sur chacune
des vis, utiliser l'outil 7 (roues aluminium).
►

Monter la douille antivol

2
sur la clé démonte-
roue
5 pour débloquer la vis antivol.
►

Débloquer les autres vis uniquement avec la
clé démonte-roue


5
.


► Positionner la semelle du cric 6 au sol
et s'assurer que celle-ci est à l'aplomb de
l'emplacement avant

A
ou arrière B prévu sur
le soubassement, le plus proche de la roue à
changer.


► Déployer le cric 6 jusqu'à ce que sa tête
vienne en contact avec l'emplacement A ou B
utilisé
; la zone d'appui
A
ou B du véhicule doit
être bien insérée dans la partie centrale de la
tête du cric.
►

Lever le véhicule jusqu'à laisser un espace
suffisant entre la roue et le sol, pour mettre
facilement ensuite la roue de secours (non
crevée).
Veiller à ce que le cric soit bien stable. Si
le sol est glissant ou meuble, le cric
risque de déraper ou de s'affaisser
- Risque
de blessure
!
Veiller à positionner le cric uniquement aux
emplacements

A
ou B sous le véhicule, en
s'assurant que la tête du cric est bien centrée
sous la zone d'appui du véhicule. Sinon, le
véhicule risque d'être endommagé et/ou le
cric de s'affaisser
- Risque de blessure !


► Retirer les vis et les conserver dans un
endroit propre.
►

Dégager la roue.
Montage de la roue
Fixation de la roue de secours tôle ou
de type "galette"
Dans le cas des roues aluminium, les
rondelles A ne viennent pas en contact avec
la roue de secours tôle ou de type "galette".
Le maintien de la roue se fait par l'appui
conique

B
de chaque vis.
