2021 PEUGEOT 5008 lock

17

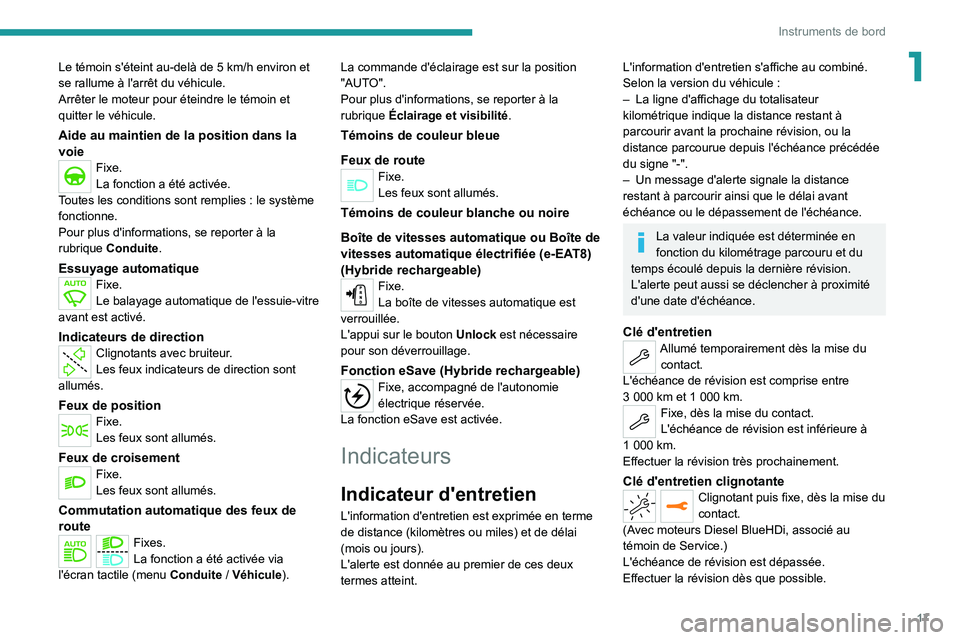

Instruments de bord
1Le témoin s'éteint au-delà de 5 km/h environ et
se rallume à l'arrêt du véhicule.
Arrêter le moteur pour éteindre le témoin et
quitter le véhicule.
Aide au maintien de la position dans la
voie
Fixe.
La fonction a été activée.
Toutes les conditions sont remplies
: le système
fonctionne.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Essuyage automatiqueFixe.
Le balayage automatique de l'essuie-vitre
avant est activé.
Indicateurs de directionClignotants avec bruiteur.
Les feux indicateurs de direction sont
allumés.
Feux de positionFixe.
Les feux sont allumés.
Feux de croisementFixe.
Les feux sont allumés.
Commutation automatique des feux de
route
Fixes.
La fonction a été activée via
l'écran tactile (menu Conduite


/ Véhicule). La commande d'éclairage est sur la position
"AUTO".
Pour plus d'informations, se reporter à la
rubrique
Éclairage et visibilité.
Témoins de couleur bleue
Feux de route
Fixe.
Les feux sont allumés.
Témoins de couleur blanche ou noire
Boîte de vitesses automatique ou Boîte de
vitesses automatique électrifiée (e-EAT8)
(Hybride rechargeable)
Fixe.
La boîte de vitesses automatique est
verrouillée.
L'appui sur le bouton Unlock est nécessaire
pour son déverrouillage.
Fonction eSave (Hybride rechargeable)Fixe, accompagné de l'autonomie
électrique réservée.
La fonction eSave est activée.
Indicateurs
Indicateur d'entretien
L'information d'entretien est exprimée en terme
de distance (kilomètres ou miles) et de délai
(mois ou jours).
L'alerte est donnée au premier de ces deux
termes atteint.
L'information d'entretien s'affiche au combiné.
Selon la version du véhicule :
–

La ligne d'affichage du totalisateur
kilométrique indique la distance restant à
parcourir avant la prochaine révision, ou la
distance parcourue depuis l'échéance précédée
du signe

"-".
–

Un message d'alerte signale la distance
restant à parcourir ainsi que le délai avant
échéance ou le dépassement de l'échéance.
La valeur indiquée est déterminée en
fonction du kilométrage parcouru et du
temps écoulé depuis la dernière révision.
L'alerte peut aussi se déclencher à proximité
d'une date d'échéance.
Clé d'entretienAllumé temporairement dès la mise du contact.
L'échéance de révision est comprise entre
3

000

km et 1 000 km.
Fixe, dès la mise du contact.
L'échéance de révision est inférieure à
1

000

km.
Effectuer la révision très prochainement.
Clé d'entretien clignotanteClignotant puis fixe, dès la mise du
contact.
(Avec moteurs Diesel BlueHDi, associé au
témoin de Service.)
L'échéance de révision est dépassée.
Effectuer la révision dès que possible.

121
Conduite
6Engager uniquement la marche arrière,
véhicule à l'arrêt, moteur au ralenti.
Par sécurité et pour faciliter le démarrage
du moteur, sélectionner toujours le point
mort et appuyer sur la pédale d'embrayage.
Boîte de vitesses
automatique (EAT6 /
EAT8)
Boîte de vitesses automatique à 6 ou 8 vitesses
avec un sélecteur impulsionnel. Elle permet
également un mode manuel avec le passage
des vitesses à l'aide des palettes de commande,
situées derrière le volant.
États de la boîte de vitesses
P. Parking
Pour le stationnement du véhicule
: les roues
avant sont bloquées.
R. Marche arrière
N. Point mort
Pour déplacer le véhicule, contact coupé et
ainsi mettre le véhicule en roue libre.
Pour plus d'informations sur la Mise en roue
libre du véhicule , se reporter à la rubrique
correspondante. D.
Conduite en mode automatique
La boîte gère le passage des vitesses en
fonction du style de conduite, du profil de la
route et de la charge du véhicule.
M. Conduite en mode manuel
Le conducteur passe les vitesses à l'aide des
commandes au volant.
Sélecteur impulsionnel

A.Bouton P
Pour passer en mode Parking.
B. Bouton Unlock
Pour déverrouiller la boîte de vitesses et
quitter
P ou passer en R, pied sur la pédale
de frein.
L'appui maintenu sur ce bouton doit se faire
avant impulsion sur le sélecteur. C.
Bouton M
Pour passer en mode manuel permanent à
partir du mode
D
.
D. Voyants d'état de la boîte de vitesses (R, N,
D)


► Basculer le sélecteur en donnant une ou
deux impulsions vers l'avant ( N
ou R) ou vers
l'arrière ( N ou D), en franchissant, si nécessaire,
le point de résistance.
Dès que le sélecteur impulsionnel est relâché, il
revient à sa position initiale.
Par exemple, pour passer de

P
à R, tout en
appuyant sur Unlock, donner au choix deux
impulsions vers l'avant sans franchir le point
de résistance ou bien une seule impulsion en
franchissant le point de résistance
:

122
Conduite
– Dans le premier cas, la boîte passe de P à N,
puis de N à R.
–

Dans le second cas, la boîte passe
directement de


P
à R.
Commandes au volant
En mode M et D, les palettes de commande au
volant permettent de changer manuellement de
rapport.
Elles ne permettent pas de sélectionner le point
mort, ni d'engager ou quitter la marche arrière.


► Tirer vers soi la palette "+" ou "-" en donnant
une impulsion pour engager respectivement le
rapport supérieur ou inférieur.
Affichages au combiné
Dès la mise du contact, l'état de la boîte de
vitesses s'affiche au combiné :
P : stationnement.
R : marche arrière.
N : point mort.
D1...D6 / D8 : mode automatique.
S : programme Sport ou pack Dynamique.
M1...M6 / M8 : mode manuel.
- : demande non prise en compte en mode
manuel.
Contact mis, à l'ouverture de la porte conducteur,
un message s'affiche pour vous demander de
mettre la boîte de vitesses en mode

P
.
Fonctionnement
Moteur tournant, si un appui sur la pédale de
frein et/ou sur le bouton Unlock est nécessaire
pour changer de mode, un message d'alerte
s'affiche au combiné.
Seules les demandes de changement de mode
conformes sont prises en compte.
Moteur tournant, freins desserrés, si R, D
ou M est sélectionné, le véhicule se
déplace même sans appuyer sur la pédale
d'accélérateur.
Ne jamais appuyer en même temps sur
les pédales d'accélérateur et de frein
- Risque de détérioration de la boîte de
vitesses
!
En cas de panne de batterie, placer
impérativement les cales fournies avec
l'outillage de bord contre une des roues pour
immobiliser le véhicule.
Déblocage de la boîte de vitesses
– Depuis le mode P : ►
Appuyer à fond sur la pédale de frein.
►

Appuyer sur le bouton
Unlock
.
►
En maintenant l'appui sur la pédale de frein
et sur le bouton
Unlock, sélectionner un
autre mode.
–
Depuis le point mort

N
, à vitesse inférieure à
5 km/h :
►
Appuyer à fond sur la pédale de frein.
►

En maintenant l'appui sur la pédale de
frein, sélectionner un autre mode.
Passage de la marche arrière
► Décélérer jusqu'à l'arrêt.
► Pied sur la pédale de frein, appuyer sur le
bouton
Unlock.
►

En maintenant les appuis, sélectionner le
mode

R.
Mode manuel
Passage du mode :
► Mode D sélectionné au préalable.
►

Appuyer sur le bouton

M
; le voyant vert du
bouton s'allume.
Sortie du mode
:
►

Donner une impulsion vers l'avant pour
revenir en


D
.
ou
►

Appuyer sur le bouton

M
; le voyant du
bouton s'éteint.
Coupure du contact
Pour couper le contact, le véhicule doit être à
l'arrêt.

123
Conduite
6Mise en roue libre du véhicule
Pour plus d'informations sur la Mise en roue
libre du véhicule , se reporter à la rubrique
correspondante.
Avec le mode N engagé, l'ouverture de la
porte conducteur va déclencher un signal
sonore. La fermeture de la porte conducteur
entraînera son extinction.
Particularités du mode automatique
La boîte de vitesses sélectionne le rapport
offrant les performances optimales en fonction
de la température ambiante, du profil de la
route, du chargement du véhicule et du style de
conduite.
Pour obtenir une accélération maximale,
appuyer à fond sur la pédale d'accélérateur
(kick down). La boîte de vitesses rétrograde
automatiquement ou maintient le rapport
sélectionné jusqu'au régime maximum du
moteur.
Les commandes au volant permettent de
sélectionner temporairement les rapports si les
conditions de vitesse et de régime moteur le
permettent.
Particularités du mode manuel
Le passage d'un rapport à un autre est réalisé
uniquement si les conditions de vitesse du
véhicule et de régime moteur le permettent.
Démarrage du véhicule
Depuis le mode P :
► Appuyer à fond sur la pédale de frein.
►

Démarrer le moteur
.
►

En maintenant le pied sur la pédale de frein,
appuyer sur le bouton


Unlock
.
►

Donner une ou deux impulsions vers l'arrière
pour sélectionner le mode automatique


D
, ou
vers l'avant pour passer la marche arrière

R
.
Depuis le point mort

N
:
►

Appuyer à fond sur la pédale de frein.
►


Démarrer le moteur
.
►

En maintenant le pied sur la pédale de
frein, donner une impulsion vers l'arrière
pour sélectionner le mode automatique


D
, ou
vers l'avant, accompagnée de l'appui sur le
bouton
Unlock pour passer la marche arrière
R
.
Ensuite, depuis D ou R
:
►

Relâcher la pédale de frein.
►


Accélérer progressivement pour desserrer
automatiquement le frein de stationnement
électrique.
Le véhicule se déplace aussitôt.
Boîte de vitesses automatique
Ne jamais chercher à démarrer le moteur
en poussant le véhicule.
Arrêt du véhicule
Quel que soit l'état de la boîte de vitesses à
la coupure du contact, le mode P s'engage
automatiquement et immédiatement. Néanmoins, en mode
N, le mode P s'engagera
après un délai de 5 secondes (pour réaliser la
procédure de mise en roue libre du véhicule).
Vérifier que le mode
P
est bien engagé et
que le frein de stationnement électrique s'est
serré automatiquement ; à défaut, le serrer
manuellement.
Les voyants correspondants du sélecteur
de vitesses et de la commande du frein
de stationnement électrique doivent être
allumés, ainsi que les témoins au combiné.
Anomalie de fonctionnement de la boîte
de vitesses
Ce témoin s'allume, accompagné de
l'affichage d'un message et d'un signal
sonore, dès la mise du contact.
Se rendre dans le réseau PEUGEOT ou dans un
atelier qualifié.
Ne pas rouler à une vitesse supérieure à
100

km/h, dans la limite de la réglementation
locale.
Passage de la boîte de vitesses en mode
secours
Le mode D se bloque sur le troisième rapport.
Les palettes au volant sont inopérantes et le
mode
M n'est plus accessible.
Un choc important peut être ressenti en passant
la marche arrière. Il est sans risque pour la boîte
de vitesses.

125
Conduite
6B.Bouton Unlock
Pour déverrouiller la boîte de vitesses et
quitter
P ou passer en R, pied sur la pédale
de frein.
L'appui maintenu sur ce bouton doit se faire
avant impulsion sur le sélecteur.
C. Voyants d'état de la boîte de vitesses (R, N,
D/B)
Pour sortir du mode Parking, attendre
l'allumage du témoin READY.
Affichages au combiné
Dès la mise du contact, l'état de la boîte de
vitesses s'affiche au combiné
:
P : stationnement.
R : marche arrière.
N : point mort.
D1 à D8 : marche avant automatique.
B1 à B8 : marche avant automatique avec
fonction de freinage régénératif activée.
En roulage tout électrique, le rapport engagé
n'est pas indiqué.
À la coupure du contact, l'état de la boîte de
vitesses reste affiché quelques secondes au
combiné.
Freinage régénératif
(fonction Brake)
La fonction de freinage régénératif agit comme
un frein moteur en produisant une décélération
du véhicule sans appui sur la pédale de frein.
Lorsque le conducteur relâche la pédale
d'accélérateur, le véhicule ralentit plus fortement.
L'énergie récupérée au lever de pied est alors
utilisée pour recharger partiellement la batterie
de traction.
Cette recharge partielle ne fait pas
évoluer l'indicateur de niveau de charge.
La décélération du véhicule n’entraîne
pas l'allumage des feux de stop.
►

Depuis le mode

D/B
, donner une impulsion
vers l'arrière du sélecteur impulsionnel pour
activer
/ désactiver la fonction.
D est remplacé par B au combiné.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Dans certaines situations (ex. : batterie
pleine, températures extrêmes), le
niveau de freinage régénératif peut être
temporairement limité et la décélération
moins importante.
Le conducteur doit rester attentif aux
conditions de circulation et toujours être prêt
à utiliser la pédale de frein.
Freinage régénératif par la pédale de
frein
L'appui sur la pédale de frein permet
également de récupérer de l'énergie pour
recharger partiellement la batterie de traction,
sans faire évoluer l'indicateur de niveau de
charge.
Aide au démarrage en pente
Ce système maintient le véhicule immobilisé
un court instant (environ 2
secondes) lors d'un
démarrage en pente, le temps de passer le pied
de la pédale de frein à la pédale d'accélérateur.
Le système est actif uniquement lorsque
:
–

Le véhicule a été complètement immobilisé
pied sur la pédale de frein.
–


Certaines conditions de pente sont réunies.
–


La porte conducteur est fermée.
Ne pas sortir du véhicule pendant la
phase de maintien temporaire de l'aide
au démarrage en pente.
Si quelqu'un doit sortir du véhicule moteur
tournant, serrer manuellement le frein de
stationnement. Puis vérifier que le témoin de
frein de stationnement et le témoin

P
de la
commande sont allumés de manière fixe.
L'aide au démarrage en pente ne peut
pas être désactivée. Cependant,
l'utilisation du frein de stationnement pour
immobiliser le véhicule interrompt son
fonctionnement.
