Instrumentpanel
Digital instrumentpanel
Denna ”head-up” digitala instrumentpanel i kan
anpassas.
Beroende på vilket visningsläge som har valts
kan en del information vara dold eller visas på
olika sätt.
Exempel med visningsläget ”DIALS”:


1.Bränslemätare (bensin eller diesel)
2. Återstående räckvidd (km eller miles)
3. Inställningar för farthållare / fartbegränsare
Visning av hastighetsgränsskyltar
4. Digital hastighetsmätare (km/tim eller mph)
5. Vägmätare (km eller miles)
6. Varvräknare (x 1 000 v/min eller rpm) (bensin
eller diesel)
7. Växlingsindikator (pil och rekommenderad
växel)
Växelväljarläge och ilagd växel i bil med
automatväxellåda (bensin eller diesel)
Valt körläge (annat än ” Normal”-läge)
8. Indikator för kylarvätsketemperatur (°C)
(bensin eller diesel)
9. Digital hastighetsmätare (km/tim eller mph)
(bensin eller diesel)
Skärmar
Vissa lampor har en fast plats och de andra kan
byta plats.
För vissa funktioner som har kontrollampor för
både drift och inaktivering finns det bara en
dedikerad plats.
Permanent information
I standardvisningsläget visar instrumentpanel:
–
på fasta lokaliseringar:
•

Information relaterad till växellådan och
växelindikator (bensin eller diesel).
•


Bränslemätare (bensin eller diesel).
•


Räckvidd (bensin eller diesel).
•


Kylvätsketemperaturindikator (bensin eller
diesel).
•

Körläge.
–

på varierande lokaliseringar:
•


Digital hastighetsmätare.
•

Vägmätare.
•

T
illfälliga statusmeddelanden eller
varningsmeddelanden.
Möjlig information
Beroende på det valda visningsläget och
aktiverad utrustning, kan ytterligare information
komma att visas:
–

V
arvräknare (bensin eller diesel).
–
Färddator.
–
Körhjälpsfunktioner.
–

Fartbegränsare eller farthållare.
–


V
ad som spelas för närvarande (media).
–
Navigationsinstruktioner.
– Motorinformation (G-mätare, effektmätare,
boost, vridmoment) i sportläge.
Anpassning av instrumentpanelen
Instrumentpanelens utseende kan vara
anpassningsbart beroende på version (färg och/
eller visningsläge).
Språk och enheter på panelen
Dessa beror på
pekskärmsinställningarna.
Om du kör utomlands ska hastigheten visas i
den officiella enhet som används i landet där
du ska köra (km/h, km eller mph, mile).
Av säkerhetsskäl ska dessa inställningar göras med bilen stillastående.
Välja visningsfärg
Beroende på version beror instrumentpanelens
visade färg på färgschemat som väljs i systemet.
Denna funktion ställs in via Inställningar
pekskärmsmenyn.
Välja visningsläge
För varje läge visas olika typer av information på
instrumentpanelen.

100
Körning
Parkeringshjälpfunktioner
Föraren ska alltid kontrollera
omgivningen före och under hela manövern
med hjälp av bl.a. sidospeglarna.
Radar
Radarn och kopplade funktioner kan
påverkas av smuts (lera, frost etc.), vissa
svåra väderförhållanden (mycket regn, snö)
eller om stötfångaren är skadad.
Om främre stötfångaren ska lackas om bör
du kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad. Vissa typer av
lack kan störa radarns funktion.
Körhjälpfunktioner med kamera
Kameran och dess kopplade funktioner
kan fungera sämre eller inte alls om vindrutan
framför kameran är smutsig, immig, skadad,
täckt av frost eller snö eller om det sitter en
etikett framför kameran.
I fordon med endast kamera, visas det här
meddelandet som indikerar att kameran är
blockerad: "körhjälps kamera: minskad sikt,
se fordonets användarguide".
Ta bort imma på vindrutan vid fuktigt och kallt
väder.
Detekteringen kan även försämras p.g.a.
dålig sikt (otillräcklig belysning på vägbanan,
regn, dimma, snö) och bländning (strålkastare
på mötande fordon, solljus, solljus som
reflekteras från våta vägar, körning ut ur en
tunnel, växlande skugga och ljus).
Vid byte av vindruta, vänd dig till en
PEUGEOT-auktoriserad verkstad eller
en annan kvalificerad verkstad för att
omkalibrera kameran, annars kan driften hos
de tillhörande drivhjälpmedlen störas.
Andra kameror
Bilderna från kameran/kamerorna
som visas på pekskärmen eller på
instrumentpanelen kan störas av
höjdskillnader.
Skuggiga områden, solsken eller otillräcklig
belysning kan leda till att bilden blir mörkare
och har mindre kontraster.
Hindren kan förefalla befinna sig längre bort
än i verkligheten.
Sensorer
Sensorernas funktion och kopplade
funktioner kan påverkas av buller från
andra fordon och övrigt maskineri (lastbilar,
tryckluftsborrar etc.), av snö och löv på
vägen eller om stötfångaren och speglarna är
skadade.
När du lägger i backväxeln indikerar en
ljudsignal (långt pip) att sensorerna kan vara
smutsiga.
Vid en stöt fram eller bak kan
sensorinställningarna påverkas,
vilket systemet inte alltid känner av.
Avståndsmätningar kan bli felaktiga.
Sensorerna detekterar inte systematiskt
hinder som är för låga (trottoarer, stubbar)
eller för tunna (träd, stolpar, trådstaket).
Vissa föremål i sensorernas döda vinklar
kanske inte känns av eller känns inte längre
av under manövern.
Vissa material (textil) absorberar ljudvågor:
fotgängare kanske inte känns av.
Servicenivåer
Rengör stötfångarna, sidospeglarna och
kamerornas siktfält regelbundet.
När du tvättar bilen i en högtryckstvätt ska du
rikta vattenstrålen minst 30 centimeter från
radarn, sensorerna och kamerorna.
Skyddsmattor
Användning av skyddsmattor som
inte godkänts av PEUGEOT kan störa
fartbegränsarens eller farthållarens funktion.
Så här undviker du att pedalerna blockeras:
►

se till att skyddsmattan är rätt placerad,
►


placera aldrig flera skyddsmattor ovanpå
varandra.
Hastighetsenheter
Kontrollera att hastighetsenheterna som
visas på instrumentpanelen (km/h eller mph)
stämmer för landet som du kör i.
Om du behöver ändra enheterna ska
du stanna bilen och ställa in visning av
respektive hastighetsenheter i enlighet med
lokala bestämmelser.
Kontakta en PEUGEOT-verkstad eller en
kvalificerad verkstad om du behöver hjälp.
Detektering av
trafikskyltar
Se de allmänna rekommendationerna för
körassistanssystem och parkeringshjälp .


Systemet visar hastighetsgränser
på instrumentpanelen i enlighet med
hastighetsgränserna som gäller i landet där bilen
körs i enlighet med:
– Hastighetsskyltar som upptäcks av kameran.
– Detaljer om hastighetsgränser från
navigationssystemets kartor.
För att få aktuell hastighetsinformation
via navigationssystemet måste du
uppdatera kartorna regelbundet.

101
Körning
6Om du behöver ändra enheterna ska
du stanna bilen och ställa in visning av
respektive hastighetsenheter i enlighet med
lokala bestämmelser.
Kontakta en PEUGEOT-verkstad eller en
kvalificerad verkstad om du behöver hjälp.
Detektering av
trafikskyltar
Se de allmänna rekommendationerna för
körassistanssystem och parkeringshjälp.


Systemet visar hastighetsgränser
på instrumentpanelen i enlighet med
hastighetsgränserna som gäller i landet där bilen
körs i enlighet med:
–

Hastighetsskyltar som upptäcks av kameran.
–


Detaljer om hastighetsgränser från
navigationssystemets kartor

.
För att få aktuell hastighetsinformation
via navigationssystemet måste du
uppdatera kartorna regelbundet.
Enheten för hastighetsgränserna (km/h
eller mph) beror på vilket land du kör i.
Du måste ta hänsyn till enheten för
hastighetsgränserna om du vill respektera
dem.
För att systemet ska fungera korrekt när du
kör i ett annat land, ska hastighetsenheterna
som visas på instrumentpanelen
överensstämma med enheterna i det land
som du befinner dig i.
Den automatiska avläsningen av
hastighetsskyltar är en körhjälpsfunktion
och visar inte alltid de korrekta
hastighetsgränserna.
De hastighetsskyltar som finns längs vägen
gäller alltid före den hastighet som systemet
visar.
Systemet är framtaget för att känna
av hastighetsskyltar som följer
Wienkonventionen för vägmärken och
signaler.
Hastighetsgränser som bara gäller i
specifika fall, till exempel för långtradare,
visas inte.
Visningen av hastighetsgränserna i
instrumentpanelen uppdateras varje gång
du passerar en hastighetsskylt som rör
personbilar och andra lättare fordon.
Aktivering / inaktivering
Vid varje start av motorn är systemet aktivt som
standard.
Den ställs in via Driving / Fordon
pekskärmsmenyn.
Information som visas på
instrumentpanelen


1. Meddelanden om indikering av
hastighetsgräns
eller
2. Slut på indikering av hastighetsgräns


Systemet är aktivt men läser inte av
hastighetsgränserna.


Vid detektering av hastighetsgränsinformation
visar systemet värdet.

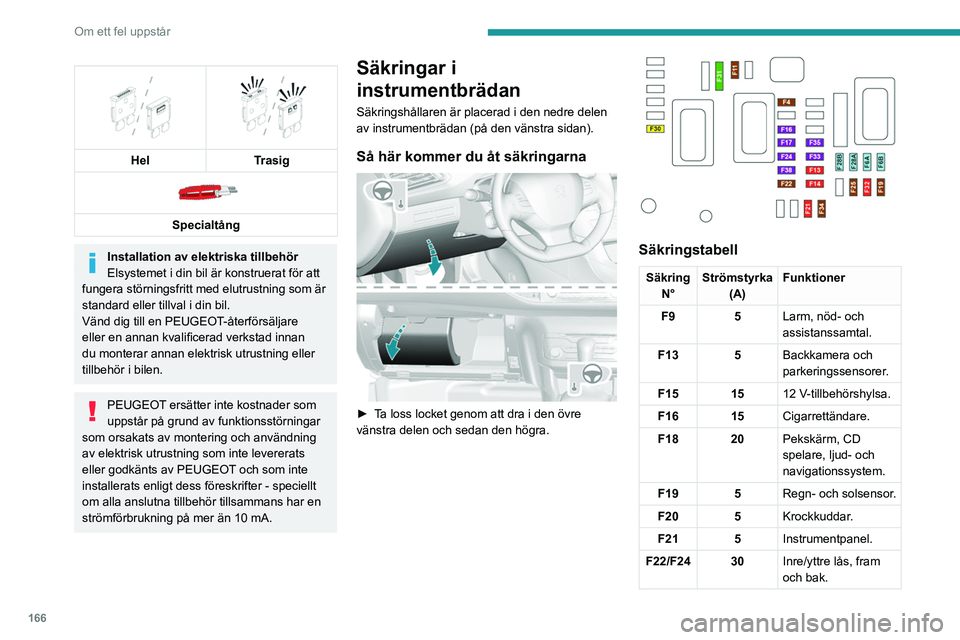

166
Om ett fel uppstår
SäkringN° Strömstyrka
(A) Funktioner
F23 5 Handskfackslampa,
sminkspegel, främre
och bakre taklampor.
F25/F27 15 Pump för vindrute-
och bakrutespolare.
F26 15 Signalhorn.
F30 15 Torkare bakruta.


Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet, nära
batteriet.


Hel
Trasig

Specialtång
Installation av elektriska tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en PEUGEOT-återförsäljare
eller en annan kvalificerad verkstad innan
du monterar annan elektrisk utrustning eller
tillbehör i bilen.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess föreskrifter - speciellt
om alla anslutna tillbehör tillsammans har en
strömförbrukning på mer än 10 mA.
Säkringar i
instrumentbrädan
Säkringshållaren är placerad i den nedre delen
av instrumentbrädan (på den vänstra sidan).
Så här kommer du åt säkringarna

► Ta loss locket genom att dra i den övre
vänstra delen och sedan den högra.


Säkringstabell
Säkring N° Strömstyrka
(A) Funktioner
F9 5 Larm, nöd- och
assistanssamtal.
F13 5 Backkamera och
parkeringssensorer.
F15 15 12 V-tillbehörshylsa.
F16 15 Cigarrettändare.
F18 20 Pekskärm, CD
spelare, ljud- och
navigationssystem.
F19 5 Regn- och solsensor.
F20 5 Krockkuddar.
F21 5 Instrumentpanel.
F22/F24 30 Inre/yttre lås, fram
och bak.

190
PEUGEOT Connect Radio
Från systemet, tryck på "Telephone" för
att visa huvudsidan.
Tryck på knappen "PHONE" för att komma åt
den sekundära sidan.
Tryck på "CarPlay" för att visa CarPlay®
gränssnittet.
När USB-kabeln ansluts inaktiverar
CarPlay®-funktionen systemets
Bluetooth®-läge.
När USB-kabeln kopplas bort och
tändningen stängs av och sedan sätts på
igen, kommer systemet inte automatiskt att
ändra till Radio Media-läge; källan måste
ändras manuellt.
CarPlay®- navigering kan nås när som
helst genom att trycka på systemets
Navigation knapp.
Anslutning av smartphone via Android Auto
Ladda ned Android Auto-appen på din
smartphone.
Funktionen ”Android Auto” kräver en
kompatibel smartphone och kompatibla
appar.
Telefon som inte är ansluten via
Bluetooth®
Anslut en USB-kabel. Din smartphone börjar laddas när den ansluts till en
USB-kabel.
Från systemet, tryck på "Telephone" för
att visa huvudsidan.
Tryck på "Android Auto" för att starta appen i systemet.
Beroende på smartphone kan det
vara nödvändigt att aktivera ” Android
Auto”-funktionen.
Under denna procedur visas flera
skärmsidor som rör vissa funktioner.
Godkänn dessa för att starta och slutföra
anslutningen.
När du ansluter en smartphone till
systemet, rekommenderar vi att du
aktiverar Bluetooth
® på telefonen.
Telefon som är ansluten via
Bluetooth®
Från systemet, tryck på "Telephone" för
att visa huvudsidan.
Tryck på knappen "PHONE" för att visa den
sekundära sidan.
Tryck på "Android Auto" för att starta appen i systemet.
Tillgång till de olika ljudkällorna förblir tillgängliga
i marginalen av Android Auto-visningen, med
hjälp av pekknapparna som finns i det övre fältet.
Systemets menyer är hela tiden åtkomliga med
de särskilda knapparna.
Det kan bli en paus innan appar blir
tillgängliga, beroende på
nätverkskvaliteten.
Parkoppla en
Bluetooth
®-telefon
De tjänster som finns tillgängliga beror
på nätverket, SIM-kortet och
kompatibiliteten hos de Bluetooth-enheter
som används. Konsultera din telefons
bruksanvisning och leverantören för att se
vilka tjänster som finns tillgängliga.
Bluetooth-funktionen måste vara
aktiverad och smartphonen konfigurerad
som ”Synlig för alla” (i telefoninställningarna).
För att avsluta parkopplingen, vare sig den görs
via telefonen eller systemet, ska koden som
visas bekräftas och valideras både i systemet
och i telefonen.
Om parkopplingen misslyckas,
rekommenderar vi att du avaktiverar och
sedan återaktiverar Bluetooth-funktionen på
din telefon.
Tillvägagångssätt via telefonen
Välj systemnamn i listan över enheter
som syns.
Acceptera systemets begäran att ansluta till
telefonen.
Parkoppling via systemet
Tryck på Telephone för att visa huvudsidan.
Tryck på "Bluetooth search".Listan över tillgängliga telefoner visas.
Välj namnet på aktuell telefon i listan.
Dela anslutning
Systemet erbjuder anslutning till telefonen med
3 profiler:
– ”Telefon” (handsfree-utrustning, endast
telefon),
– “Streaming" (streaming: trådlös uppspelning
av telefonens ljudfiler),
– "Mobildata".
Välj en eller flera profiler.
Tryck på "OK" för att bekräfta.
Beroende på telefontyp ombeds du att acceptera
överföringen av din telefonbok och dina
meddelanden.
Systemets förmåga att ansluta endast en
profil beror på telefonen.
Som standard kan alla tre profiler användas.

196
PEUGEOT Connect Nav
PEUGEOT Connect Nav

GPS-Navigation - Appar -
Multimedia/Ljudsystem -
Bluetooth
® telefon
Funktionerna och inställningarna som
beskrivs varierar beroende på
fordonsversion och konfiguration.
Av säkerhetsskäl och eftersom de kräver upprepad uppmärksamhet från föraren,
måste följande användning utföras när
fordonet står still och tändningen är på:
–

Para ihop smartphone med systemet i
Bluetooth-läge.
–


Användning av smartphone.
–


Anslutning till CarPlay®, MirrorLinkTM eller
Android Auto appar (vissa appar avbryter sin
visning när fordonet är i rörelse).
– Att titta på video (videon stoppar när
fordonet börjar röra på sig igen).
–

Ändra systeminställningar eller
konfiguration.
Systemet är skyddat på så sätt att det
endast fungerar i ditt fordon.
Energy Economy Mode meddelande
visas när systemet är på väg att gå in i
motsvarande läge.
System- och kartuppdateringar kan
laddas ner från varumärkets webbsida.
Uppdateringsprocessen finns även tillgänglig
på webbsidan.
Systemets mjukvaru-källkoder (OSS)
finns tillgängliga på följande adresser:
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
De första stegen
När motorn är igång kan du stänga av
ljudet med en tryckning.
När tändningen är frånslagen startas systemet
med en tryckning.
Höj eller sänk volymen med ratten eller
knapparna "plus" och "minus" (beroende på
utrustning).
Använd menyknapparna på vardera sidan
om eller nedanför pekskärmen för att öppna
menyerna och tryck sedan på knapparna som
visas på skärmen.
Beroende på modell ska du använda knapparna
"Source" eller "Menu" för att öppna menyerna
och tryck sedan på knapparna som visas på
skärmen.
Du kan när som helst visa menyerna genom att
trycka helt kort med tre fingrar på skärmen.
Alla pekzoner på skärmen visas i vitt.
Tryck på bakåtpilen för att gå tillbaka en nivå.
Tryck på "OK" för att bekräfta.
Skärmen har kapacitiv pekteknik.
För att rengöra skärmen rekommenderas
användning av en mjuk duk (t.ex. en
glasögonduk) som inte repar och som är utan
tillsatsmedel.
Använd inte vassa föremål på skärmen.
Rör inte skärmen med våta händer.
Viss information syns hela tiden i sidofälten eller
i det övre fältet av pekskärmen (beroende på
utrustning):
–

Information om status på luftkonditionering
(beroende på version) och direkt tillgång till
motsvarande meny

.
–

Gå direkt till val av ljudkälla för att se listan
över radiostationer (eller titlar beroende på
källa).
–


Gå till "A
viseringar" för meddelanden, e-post,
kartuppdateringar och, beroende på tjänst,
navigationsmeddelanden.
–

Gå till inställningarna för pekskärmen och den
digitala instrumentpanelen.

197
PEUGEOT Connect Nav
11Val av ljudkälla (beroende på utrustning):
– FM/DAB/AM-radiostationer (beroende på
utrustning).
–

T
elefon ansluten via Bluetooth och Bluetooth
multimediasändning (streaming).
–

USB USB-minne.
–


Mediaspelare som ansluts via
AUX-hylsan
(beroende på utrustning).
–

V
ideo (beroende på utrustning).


I "Inställningar"-menyn är det möjligt att
skapa en profil för en individ eller grupp
med delade intressen, och konfigurera flera
olika inställningar (förinställda radiokanaler,
ljudinställningar, navigationshistorik,
favoritkontakter etc.). Inställningar tillämpas
automatiskt.
Vid väldigt varma förhållanden, kan
ljudvolymen begränsas för att skydda
systemet. Det kan gå in i standby-läge (med
skärmen och ljudet avstängt) i 5 minuter eller
mer.
Systemet kommer återuppta normal drift
när temperaturen i passagerarutrymmet har
sänkts.
Reglage vid ratten
Röststyrning:
Reglaget sitter på ratten eller i ytteränden
på belysningsreglaget (beroende på utrustning).
Kort tryckning, röststyrning för bilens system.
Långt tryck, röstkommandon från smartphone
eller CarPlay
®, Android Auto via systemet.Höja volymen.
Sänka volymen.
Stänga av / sätta på ljudet.
Telefon (kort tryckning): starta
telefonsamtal.
Pågående samtal (kort tryckning): gå till
telefonmenyn.
Telefon (lång tryckning): avvisa ett samtal,
avsluta pågående samtal, gå till telefonmenyn
när du inte har något pågående samtal.
Radio (vrid reglaget): automatisk sökning
efter föregående / nästa station.
Media (vrid reglaget): gå till föregående/nästa
spår, bläddra i listor. Kort tryckning: bekräfta ett val eller visa
sparade inställningar om inget val gjorts.
Radio: visa lista över stationer.
Media: visa listan över spår.
Radio (tryck och håll intryckt): uppdatera listan
över upptäckta stationer.
Menyer
Uppkopplad navigering

Ange navigeringsinställningar och välj en destination.
Använd realtidstjänster, beroende på utrustning.

199
PEUGEOT Connect Nav
11Röstkommandon
Rattmonterade kontroller
Röstkommandon:
Röstkommandon kan användas från
alla skärmar efter ett kort tryck på knappen
”Röstkommandon” som finns på ratten eller i
ytteränden av belysningsreglaget (beroende på
utrustning), så länge inga telefonsamtal pågår.
För att vara säker på att dina
röstkommandon alltid känns igen av
systemet rekommenderar vi följande:
–

använd naturligt språk i en normal
samtalston samt uttala orden tydligt utan
att höja rösten.
–


vänta tills ljudsignalen hörs innan du börjar
prata.
–


för bästa resultat rekommenderas det att
man stänger fönster och taklucka, för att
undvika främmande störningar (beroende på
version).
–


be övriga passagerare att avstå från att
prata innan du påbörjar ett röstkommando.
De första stegen
Exempel på röstkommando för
navigation:
”Navigera till adress Storgatan 11,
Stockholm”.
Exempel på röstkommando för radio och
mediaspelare:
"Spela artist Madonna"
Exempel på röstkommando för telefon:
"Ring Erik Andersson "
Röstkommandon finns för 17 språk
(arabiska, brasiliansk portugisiska,
tjeckiska, danska, nederländska, engelska,
persiska, franska, tyska, italienska, norska,
polska, portugisiska, ryska, spanska,
svenska, turkiska) och använder det språk
som har valts och sparats i systemet.
För vissa röstkommandon finns det flera
synonymer.
Exempel: Guide to/Navigate to/Go to/...
Röstkommandon på arabiska för: ”Visa vägen
till” och ”Visa intressanta platser (POI) i” är
inte tillgängliga.
Information - Användning av
systemet
När röstkommandon är aktiverade,
genom ett kort tryck på knappen, visas
hjälp på pekskärmen som erbjuder olika menyer
samt möjliggör röstbaserad interaktion med
systemet.


Ett antal kommandon finns tillgängliga när en
meny är vald.


Tryck på talknappen och tala om det du vill efter tonen. Kom ihåg att du när som
helst kan avbryta mig genom att trycka på den
här knappen. Om du trycker på knappen igen
medan jag väntar på att du ska prata, avslutar
den samtalet. Om du behöver börja om, säg
"avbryt". Om du vill ångra något, säg "ångra".
Och för att när som helst få information och tips,
säg bara "hjälp". Om du ber mig att göra något
och jag saknar information som jag behöver,
kommer jag att ge dig exempel eller gå igenom
