2021 FIAT 124 SPIDER Návod k použití a údržbě (in Czech)

IDENTIFIKAČNÍ
ÚDAJE
MODELOVÝ ŠTÍTEK
Modelový štítek je umístěn na levé
straně dveřního sloupku, viz obr. 153.ČÍSLO PODVOZKU /
IDENTIFIKAČNÍ ČÍSLO VOZIDLA
(Irsko / Velká Británie)
Číslo podvozku: Chcete-li zkontrolovat
číslo podvozku, otevřete kryt viz,
obr. 154.
Identifikační číslo vozidlaobr. 155.ŠTÍTEK S TLAKY HUŠTĚNÍ
PNEUMATIK
Štítek uvádějící tlaky huštění pneumatik
se nachází na levé straně dveřního
sloupku u verzí s řízením na levé straně,
viz obr. 156, nebo na pravé straně
dveřního sloupku u verzí s řízením
na pravé straně.
ČÍSLO MOTORU
Štítek s číslem motoru je umístěn
na motoru.
15310010103-121-00115410010109-333-333
15510010104-122-001
15610010109-321-321
183

MOTOR
232)
Verze 1.4 Turbo Multi Air 140HP
CyklusOtto
Počet a poloha válců 4 v řadě
Vrtání pístu a zdvih (mm) 72,0 x 84,0
Celkový objem (cm³) 1368
Kompresní poměr9,8:1
Maximální výkon (EEC) (kW) 103
Maximální výkon (EEC) (HP) 140
odpovídající otáčky motoru (ot/min) 5000
Maximální krouticí moment (EEC) (Nm) 240
Maximální krouticí moment (EEC) (kgm) 24,5
odpovídající otáčky motoru (ot/min) 2250
Zapalovací svíčky NGK SIKR9A7
Palivo Bezolovnatý benzín 95 R.O.N. (specifikace dle EN 228)
UPOZORNĚNÍ Při čištění iridiových kolíků nepoužívejte drátěný kartáč. Mohlo by dojít k poškození jemné povrchové úpravy
na slitině iridia a platinových hrotů.
POZOR
232)Úpravy nebo opravy palivového systému, které nejsou správně prováděny nebo neberou v úvahu systémové technické specifikace,
mohou způsobit závady vedoucí až k požáru vozidla.
184
TECHNICKÉ SPECIFIKACE

PARAMETRY KOL
A PNEUMATIK
RÁFKY A PNEUMATIKY
233)
51)
POZNÁMKA: Pneumatiky byly zvoleny
tak, aby optimálně odpovídaly
podvozku vozidla. Při výměně
pneumatik společnost FCA doporučuje
použít stejný typ, jako byly původní
pneumatiky namontované na vozidle.
Podrobnosti kontaktujte autorizovaný
servis Fiat.
Rozměry a tlak huštění pneumatik
naleznete na štítku uvádějícím tlak
huštění (viz odstavec „Tlak huštění
pneumatik“ v kapitole „Servis
a údržba“). Po seřízení tlaku
v pneumatikách je nutná inicializace
systému TPMS, abychom zajistili
normální fungování systému (viz
odstavec „Inicializace systému
sledování tlaku v pneumatikách“
v kapitole „Bezpečnost“).
UPOZORNĚNÍ V případě jakýchkoli
nesrovnalostí mezi uživatelskou
příručkou a registračním dokumentem
platí informace uvedené v registračním
dokumentu. K zajištění bezpečné jízdy
musí být vozidlo vybaveno na všech
kolech pneumatikami stejného
provedení a typu.
UPOZORNĚNÍ U bezdušových
pneumatik nepoužívejte duše.
POZOR
233)Pokud jsou použity pneumatiky
určené pro nižší rychlosti, než je uvedeno
v registračním dokumentu, nepřekračujte
maximální rychlost odpovídající maximální
přípustné rychlosti použitých pneumatik.
UPOZORNĚNÍ
51)Při použití sněhových řetězů snižte
rychlost. Nepřekračujte rychlost 50 km/h
(30 mph). Nevjíždějte do výmolů, nejezděte
přes ostré hrany a na nezasněžené
vozovce. Vyvarujte se delší jízdy na silnicích
bez sněhové pokrývky, aby nedošlo
k poškození vozidla a povrchu vozovky.
185

DODANÁ KOLA A PNEUMATIKY
Ráfky Standardní pneumatika Zimní pneumatika
61/2Jx16195/50 R16 84V (*) 195/50 R16 84 M+S (**)
7J x 17 205/45 R17 84W (*) 205/45 R17 84 M+S (***)
(*) Třísezonní typ
(**) Index nosnosti a kategorie rychlosti: 84Q/84S/84H/84V
(***) Index nosnosti a kategorie rychlosti: 84Q/84S/84H/84V/84W
TLAK HUŠTĚNÍ PNEUMATIK ZASTUDENA
Pokud jsou pneumatiky zahřáté, přičtěte k předepsanému tlaku 0,3 bar. Tlak překontrolujte na studených pneumatikách.
U zimních pneumatik přičtěte 0,2 bar k hodnotě doporučené pro standardní pneumatiky.
Rozměr pneumatiky Přední Zadní
195/50 R16 84V 2,0 2,0
205/45 R17 84W 2,0 2,0
186
TECHNICKÉ SPECIFIKACE

HMOTNOSTI
Pohotovostní hmotnost: 1050 kg
187

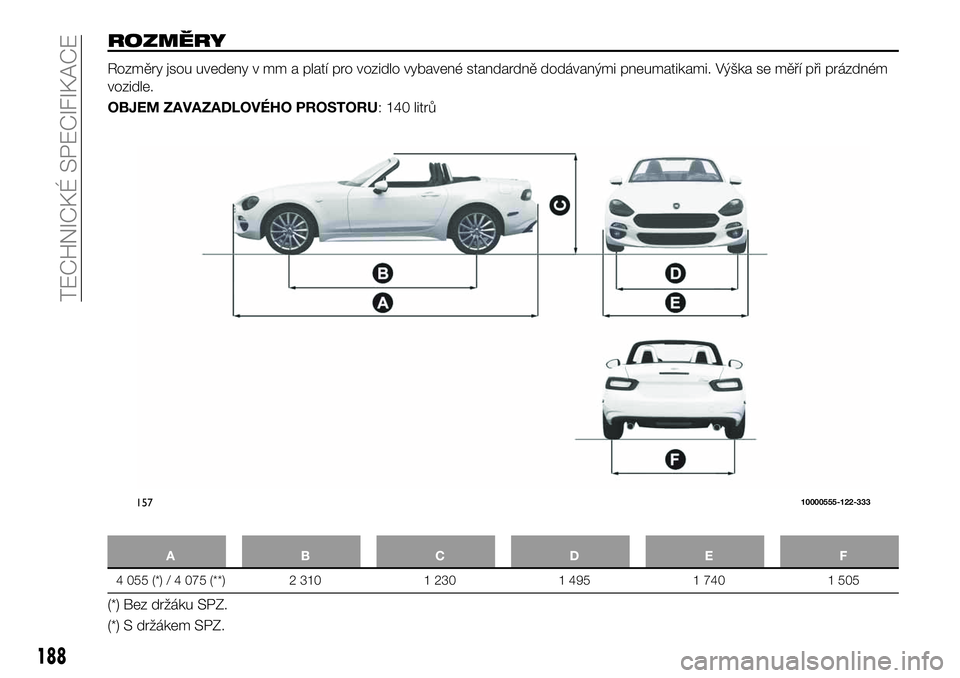

ROZMĚRY
Rozměry jsou uvedeny v mm a platí pro vozidlo vybavené standardně dodávanými pneumatikami. Výška se měří při prázdném
vozidle.
OBJEM ZAVAZADLOVÉHO PROSTORU: 140 litrů
ABCDE F
4 055 (*) / 4 075 (**) 2 310 1 230 1 495 1 740 1 505
(*) Bez držáku SPZ.
(*) S držákem SPZ.
15710000555-122-333
188
TECHNICKÉ SPECIFIKACE

OBJEMY PROVOZNÍCH NÁPLNÍ
Položka Objem náplně
Palivová nádrž (l)45
Motorový olej (bez výměnného olejového filtru) (l) 3,2
Motorový olej (s výměnným olejovým filtrem) (l) 3,8
Chladicí kapalina (verze s manuální převodovkou (l)
7,2
(*)/ 6,7(**)
Chladicí kapalina (verze s automatickou převodovkou (l)
7,1(*)/ 6,5(**)
Olej manuální převodovky (l)2,1
Kapalina pro automatické převodovky (l) 7,5
Olej zadního diferenciálu (l)0,6
Kapalina LSD (l)0,6
Brzdová kapalina (a spojková kapalina) (l) 0,55
(*) Verze s řízením na levé straně.
(**) Verze s řízením na pravé straně.
189

PROVOZNÍ NÁPLNĚ A MAZIVA
52)
Vozidlo obsahuje motorový olej, který byl pečlivě vyvinut a otestován tak, aby byly splněny požadavky přehledu plánového
servisu.
Trvalé používání předepsaných maziv zaručuje dosažení uvedené spotřeby paliva a emisních specifikací. Kvalita maziva má
zásadní význam pro provoz motoru a jeho životnost.
Mazivo Charakteristiky SpecifikaceOriginální kapaliny
a mazivaIntervaly výměny /
Aplikace
Motorový olejSAE 5W-40ACEA C3 /
API SN9.55535-S2 nebo
MS-12991SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Podle plánu seervisních
prohlídek
Chladicí kapalina motoruOchranné činidlo
Green/blue Hybrid
Organic Acid Technology
(HOAT) obsahující
inhibovaný etylenglykol.
V souladu se
specifikacemi ASTM D
3306 a JIS K2234.
(O)
PARAFLU Plus Ready
to use
Contractual Technical
Reference N° F101.B17Připraven pro použití do
chladicího okruhu motoru.
(*)
(O) Jestliže není dostupná doporučená chladicí kapalina motoru, je povoleno použít pro doplnění kapalinu v množství do1lasplňující minimální specifické
charakteristiky. V takovém případě nejsou garantovány optimální výkony motoru.
(*) Při použití alternativního výrobku platí poměr ředění: 50 % vody a 50 % čisté chladicí kapaliny motoru. Pokud je vozidlo používáno za obzvlášť chladného počasí,
doporučujeme použít směs 60 % chladicí kapaliny motoru a 40 % demineralizované vody.
190
TECHNICKÉ SPECIFIKACE
