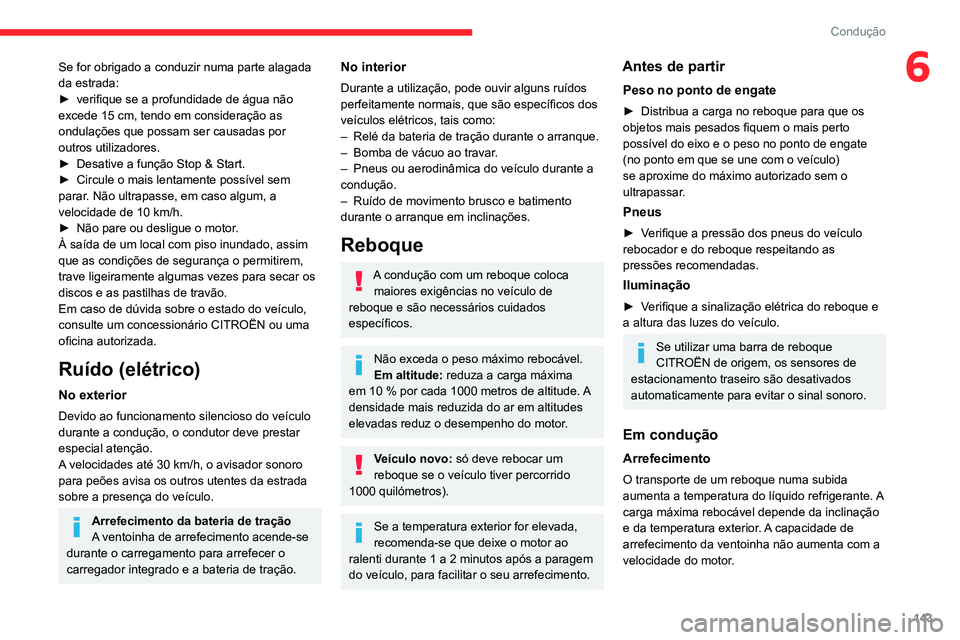

143
Condução
6Se for obrigado a conduzir numa parte alagada
da estrada:
►
verifique se a profundidade de água não
excede 15 cm, tendo em consideração as
ondulações que possam ser causadas por
outros utilizadores.
►


Desative a função Stop & Start.
►


Circule o mais lentamente possível sem
parar

. Não ultrapasse, em caso algum, a
velocidade de 10
km/h.
►

Não pare ou desligue o motor
.
À saída de um local com piso inundado, assim
que as condições de segurança o permitirem,
trave ligeiramente algumas vezes para secar os
discos e as pastilhas de travão.
Em caso de dúvida sobre o estado do veículo,
consulte um concessionário CITROËN ou uma
oficina autorizada.
Ruído (elétrico)
No exterior
Devido ao funcionamento silencioso do veículo
durante a condução, o condutor deve prestar
especial atenção.
A velocidades até 30 km/h, o avisador sonoro
para peões avisa os outros utentes da estrada
sobre a presença do veículo.
Arrefecimento da bateria de tração
A ventoinha de arrefecimento acende-se
durante o carregamento para arrefecer o
carregador integrado e a bateria de tração.
No interior
Durante a utilização, pode ouvir alguns ruídos
perfeitamente normais, que são específicos dos
veículos elétricos, tais como:
–

Relé da bateria de tração durante o arranque.
–


Bomba de vácuo ao travar
.
–

Pneus ou aerodinâmica do veículo durante a
condução.
–


Ruído de movimento brusco e batimento
durante o arranque em inclinações.
Reboque
A condução com um reboque coloca maiores exigências no veículo de
reboque e são necessários cuidados
específicos.
Não exceda o peso máximo rebocável.
Em altitude: reduza a carga máxima
em 10 % por cada 1000 metros de altitude. A
densidade mais reduzida do ar em altitudes
elevadas reduz o desempenho do motor.
Veículo novo: só deve rebocar um
reboque se o veículo tiver percorrido
1000 quilómetros).
Se a temperatura exterior for elevada,
recomenda-se que deixe o motor ao
ralenti durante 1 a 2 minutos após a paragem
do veículo, para facilitar o seu arrefecimento.
Antes de partir
Peso no ponto de engate
► Distribua a carga no reboque para que os
objetos mais pesados fiquem o mais perto
possível do eixo e o peso no ponto de engate
(no ponto em que se une com o veículo)
se aproxime do máximo autorizado sem o
ultrapassar
.
Pneus
► Verifique a pressão dos pneus do veículo
rebocador e do reboque respeitando as
pressões recomendadas.
Iluminação
► Verifique a sinalização elétrica do reboque e
a altura das luzes do veículo.
Se utilizar uma barra de reboque
CITROËN de origem, os sensores de
estacionamento traseiro são desativados
automaticamente para evitar o sinal sonoro.
Em condução
Arrefecimento
O transporte de um reboque numa subida
aumenta a temperatura do líquido refrigerante. A
carga máxima rebocável depende da inclinação
e da temperatura exterior. A capacidade de
arrefecimento da ventoinha não aumenta com a
velocidade do motor.

145
Condução
6acelerar. Logo que o motor arranque, largue a
chave.
A luz indicadora não acende se o motor estiver quente. Em algumas condições
meteorológicas, é recomendável seguir as
recomendações abaixo:
–

Em condições amenas, não aqueça o
motor parado, arranque imediatamente e
circule a um regime moderado.
–


Em condições
de inverno, ao ligar a ignição
a duração de acendimento da luz de aviso de
pré-aquecimento é prolongada; aguarde que
esta se apague antes de efetuar o arranque.
–

Em condições de inverno muito
rigorosas
(temperaturas inferiores a -23 °C),
para garantir o bom funcionamento e a
longevidade dos componentes mecânicos do
veículo, motor e caixa de velocidades, deixe
o motor a funcionar durante 4 minutos
antes de arrancar com o veículo.
Nunca deixe o motor ligado num local
fechado sem ventilação suficiente: os
motores térmicos emitem gases de escape
tóxico, como o monóxido de carbono. Risco
de envenenamento e morte!
Se o arranque do motor não for efetuado
imediatamente, desligue a ignição.
Aguarde alguns segundos antes de tentar
efetuar o arranque novamente. Se após
algumas tentativas o motor não arrancar,
não insista: arrisca-se a danificar o motor de
arranque e o motor.
Entre em contacto com a rede CITROËN ou
uma oficina autorizada.
Com o Acesso e arranque mãos-livres

► Coloque o telecomando no interior do
veículo, na área de reconhecimento.
► Pressione o botão “START/STOP”.
A coluna de direção desbloqueia-se e o
arranque do motor é efetuado de uma forma
quase imediata.
A luz avisadora não se acende se o motor já estiver quente. Em algumas
condições climáticas, é aconselhável seguir
as recomendações abaixo:
–

Em condições amenas, não aqueça o
motor parado, arranque de imediato e circule
a um regime moderado.
–


Em condições de inverno, quando a
ignição é ligada, a duração de acendimento
da luz indicadora de pré-aquecimento é
prolongada.

Aguarde até se pagar e depois
ligue o motor.
– Em condições de inverno muito
rigorosas (temperaturas inferiores a -23
°C), para garantir o bom funcionamento e a
longevidade dos componentes mecânicos do
veículo, motor e caixa de velocidades, deixe
o motor a funcionar durante 4 minutos
antes de arrancar com o veículo.
Nunca deixe o motor ligado num local
fechado sem ventilação suficiente: os
motores térmicos emitem gases de escape
tóxico, como o monóxido de carbono. Risco
de envenenamento e morte!
No caso dos veículos a gasóleo,
se a temperatura for inferior a
zero, o arranque só ocorre se a luz avisadora
de pré-aquecimento se apagar.
Se esta luz avisadora se acender depois de
pressionar o botão “START/STOP”, mantenha
o pedal do travão ou da embraiagem
pressionado até a luz avisadora se apagar
e não voltar a pressionar o botão “START/
STOP”, até o arranque completo do motor.
O telecomando do sistema “Acesso e
arranque mãos-livres” deve estar perto
da zona de reconhecimento.
Nunca saia do veículo com o motor em
funcionamento e o telecomando consigo.
Se o telecomando sair da área de
reconhecimento é apresentada uma
mensagem.

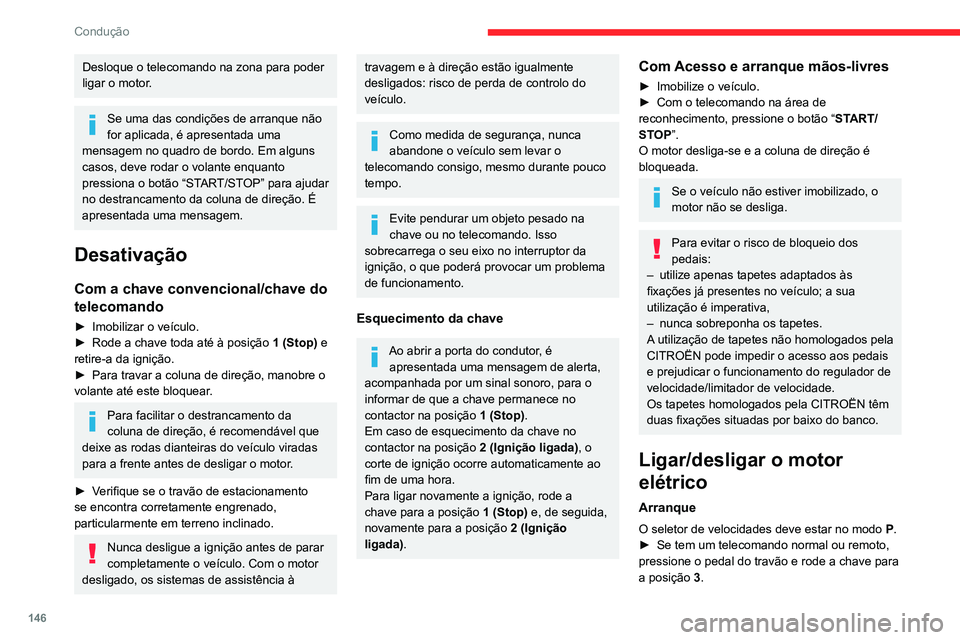

146
Condução
Desloque o telecomando na zona para poder
ligar o motor.
Se uma das condições de arranque não
for aplicada, é apresentada uma
mensagem no quadro de bordo. Em alguns
casos, deve rodar o volante enquanto
pressiona o botão “START/STOP” para ajudar
no destrancamento da coluna de direção. É
apresentada uma mensagem.
Desativação
Com a chave convencional/chave do
telecomando
► Imobilizar o veículo.
► Rode a chave toda até à posição 1 (Stop)
e
retire-a da ignição.
►

Para travar a coluna de direção, manobre o
volante até este bloquear

.
Para facilitar o destrancamento da
coluna de direção, é recomendável que
deixe as rodas dianteiras do veículo viradas
para a frente antes de desligar o motor.
►

V

erifique se o travão de estacionamento
se encontra corretamente engrenado,
particularmente em terreno inclinado.
Nunca desligue a ignição antes de parar
completamente o veículo. Com o motor
desligado, os sistemas de assistência à
travagem e à direção estão igualmente
desligados: risco de perda de controlo do
veículo.
Como medida de segurança, nunca
abandone o veículo sem levar o
telecomando consigo, mesmo durante pouco
tempo.
Evite pendurar um objeto pesado na
chave ou no telecomando. Isso
sobrecarrega o seu eixo no interruptor da
ignição, o que poderá provocar um problema
de funcionamento.
Esquecimento da chave
Ao abrir a porta do condutor, é apresentada uma mensagem de alerta,
acompanhada por um sinal sonoro, para o
informar de que a chave permanece no
contactor na posição 1 (Stop).
Em caso de esquecimento da chave no
contactor na posição 2 (Ignição ligada), o
corte de ignição ocorre automaticamente ao
fim de uma hora.
Para ligar novamente a ignição, rode a
chave para a posição 1 (Stop) e, de seguida,
novamente para a posição 2 (Ignição
ligada).
Com Acesso e arranque mãos-livres
► Imobilize o veículo.
► Com o telecomando na área de
reconhecimento, pressione o botão “ ST
ART/
STOP”.
O motor desliga-se e a coluna de direção é
bloqueada.
Se o veículo não estiver imobilizado, o
motor não se desliga.
Para evitar o risco de bloqueio dos
pedais:
–

utilize apenas tapetes adaptados às
fixações já presentes no veículo; a sua
utilização é imperativa,
–


nunca sobreponha os tapetes.
A

utilização de tapetes não homologados pela
CITROËN pode impedir o acesso aos pedais
e prejudicar o funcionamento do regulador de
velocidade/limitador de velocidade.
Os tapetes homologados pela CITROËN têm
duas fixações situadas por baixo do banco.
Ligar/desligar o motor
elétrico
Arranque
O seletor de velocidades deve estar no modo P.
► Se tem um telecomando normal ou remoto,
pressione o pedal do travão e rode a chave para
a posição 3
.

147
Condução
6► Se utilizar Acesso e arranque mãos-livres,
carregue no pedal do travão e pressione o botão
“
START/STOP” durante uns instantes.
►

Mantenha o pé no pedal do travão até a
luz indicadora READY

acender-se e um sinal
sonoro ser emitido, indicando que o veículo está
pronto para conduzir.
►

Com o pé no travão, selecione o modo

D
ou
R.
►

Liberte o pedal do travão e depois acelere.
Durante o arranque, o quadro de bordo
acende-se e o ponteiro do indicador de potência
efetua uma volta e depois volta para a posição
de “ponto morto”.

A coluna de direção é
desbloqueada automaticamente (pode ouvir um
som e sentir que o volante se deslocou).
Desativação
► Se tem um telecomando normal ou
remoto, rode a chave por completo para a
posição 1 (Stop).
►

Se utilizar

Acesso e arranque mãos-livres,
pressione o botão “ ST

ART/STOP”.
Antes de sair do veículo, verifique se:
–

O seletor de velocidades está no modo P

.
–

A
luz indicadora READY apaga-se.
O seletor de velocidades desloca-se
automaticamente para o modo P quando
o motor é desligado ou se a porta do
condutor for aberta.
Se a porta do condutor estiver aberta
enquanto as condições necessárias para
a paragem não forem satisfeitas, um sinal
sonoro é emitido, acompanhado pela
apresentação de uma mensagem de aviso.
Estojo especial com Acesso
e arranque mãos-livres
Ligar a ignição sem colocar o motor
em funcionamento
Com a chave eletrónica “Acesso e
arranque mãos-livres” no interior do
veículo, pressionando o botão “ START/STOP”,
sem pressionar qualquer pedal, permite ligar a
ignição.
►

Pressione este botão novamente para
desligar a ignição e aguardar que o veículo fique
bloqueado.
Arranque de emergência
A coluna de direção está equipada com um
leitor de emergência para permitir o arranque
do motor se o sistema não detetar a chave na
zona de reconhecimento ou se a pilha da chave
eletrónica estiver gasta.


► Encoste o telecomando ao leitor e segure-o
nessa posição.
►

Com uma caixa de velocidades manual
,
coloque a alavanca de velocidades em ponto
morto e depois carregue a fundo no pedal da
embraiagem.
►

Com uma caixa de velocidades
automática ou um seletor de velocidades,
selecione o modo


P
e, em seguida, liberte o
pedal do travão.
►

Pressione o botão “ ST

ART/STOP”.
O arranque do motor é efetuado.
Telecomando não reconhecido
Se o telecomando já não se encontrar na
zona de reconhecimento, é apresentada uma
mensagem no quadro de bordo quando fechar
uma porta ou tentar desligar o motor.
►

Pressione o botão “ ST

ART/STOP” durante
cerca de 3 segundos para confirmar que o motor
está desligado e, em seguida, entre em contacto
com um concessionário CITROËN ou a uma
oficina autorizada.
Desativação forçada (também
chamada de Desativação de reserva)
Apenas em caso de emergência, o motor
pode ser desligado sem condições específicas
(mesmo com o veículo em movimento).
►

Para tal, mantenha pressionado o botão
“

START/STOP” durante cerca de 5 segundos.
Neste caso, a coluna de direção bloqueia logo
que o veículo para.

150
Condução

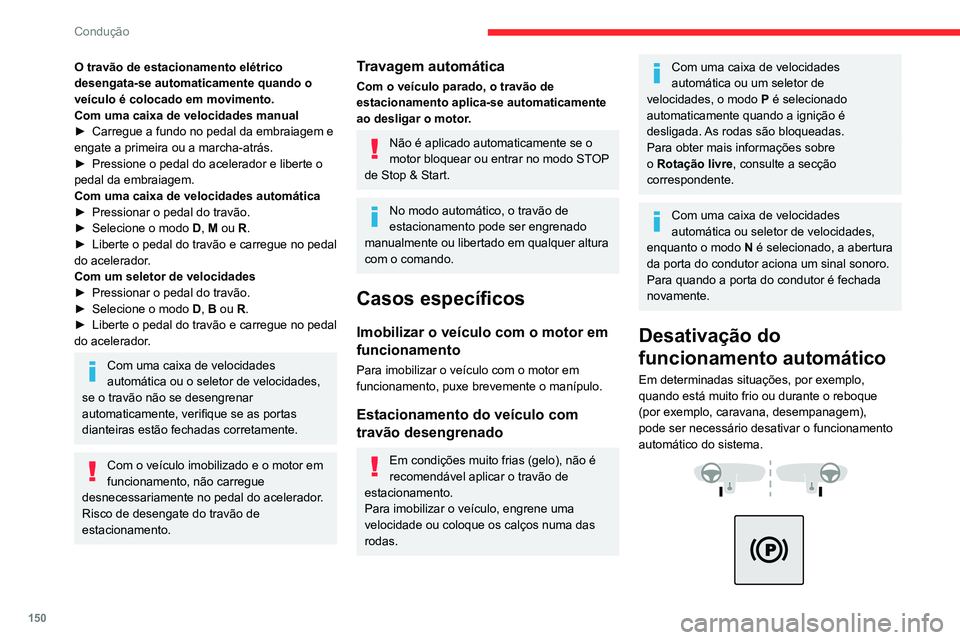

O travão de estacionamento elétrico
desengata-se automaticamente quando o
veículo é colocado em movimento.
Com uma caixa de velocidades manual
►
Carregue a fundo no pedal da embraiagem e
engate a primeira ou a marcha-atrás.
►


Pressione o pedal do acelerador e liberte o
pedal da embraiagem.
Com uma caixa de velocidades automática
►


Pressionar o pedal do travão.
►


Selecione o modo D

, M ou R.
►

Liberte o pedal do travão e carregue no pedal
do acelerador

.
Com um seletor de velocidades
►

Pressionar o pedal do travão.
►


Selecione o modo

D
, B ou R.
►

Liberte o pedal do travão e carregue no pedal
do acelerador

.
Com uma caixa de velocidades
automática ou o seletor de velocidades,
se o travão não se desengrenar
automaticamente, verifique se as portas
dianteiras estão fechadas corretamente.
Com o veículo imobilizado e o motor em
funcionamento, não carregue
desnecessariamente no pedal do acelerador.
Risco de desengate do travão de
estacionamento.
Travagem automática
Com o veículo parado, o travão de
estacionamento aplica-se automaticamente
ao desligar o motor.
Não é aplicado automaticamente se o
motor bloquear ou entrar no modo STOP
de Stop & Start.
No modo automático, o travão de
estacionamento pode ser engrenado
manualmente ou libertado em qualquer altura
com o comando.
Casos específicos
Imobilizar o veículo com o motor em
funcionamento
Para imobilizar o veículo com o motor em
funcionamento, puxe brevemente o manípulo.
Estacionamento do veículo com
travão desengrenado
Em condições muito frias (gelo), não é
recomendável aplicar o travão de
estacionamento.
Para imobilizar o veículo, engrene uma
velocidade ou coloque os calços numa das
rodas.
Com uma caixa de velocidades
automática ou um seletor de
velocidades, o modo P é selecionado
automaticamente quando a ignição é
desligada. As rodas são bloqueadas.
Para obter mais informações sobre
o Rotação livre, consulte a secção
correspondente.
Com uma caixa de velocidades
automática ou seletor de velocidades,
enquanto o modo N é selecionado, a abertura
da porta do condutor aciona um sinal sonoro.
Para quando a porta do condutor é fechada
novamente.
Desativação do
funcionamento automático
Em determinadas situações, por exemplo,
quando está muito frio ou durante o reboque
(por exemplo, caravana, desempanagem),
pode ser necessário desativar o funcionamento
automático do sistema.




► Ligue o motor.
► Utilize o manípulo de comando para aplicar
o travão de estacionamento, caso tenha sido
libertado.
► Tire o pé completamente do pedal do travão.
► Mantenha o manípulo de comando
pressionado na direção de libertação entre 10 e
15 segundos, no máximo.
► Liberte o manípulo de comando.
► Carregue no pedal do travão e mantenha-o
nessa posição.
► Puxe o manípulo de comando no sentido de
engrenamento durante 2 segundos.
Esta luz indicadora no quadro de bordo
acende-se para confirmar a desativação
das funções automáticas.
► Liberte o manípulo de comando e o pedal do
travão.
A partir deste momento, só é possível engrenar
e desengrenar manualmente o travão de
estacionamento com o manípulo de comando.
Repita este procedimento para reativar o
funcionamento automático (confirmado pela luz
indicadora apagada no quadro de bordo).
Travagem de emergência
Se pressionar o pedal do travão não fornecer
uma travagem eficiente ou em circunstâncias
excecionais (por exemplo, condutor indisposto,
condução assistida), o veículo pode ser
travado puxando o comando do travão de
estacionamento elétrico. A travagem continua

152
Condução

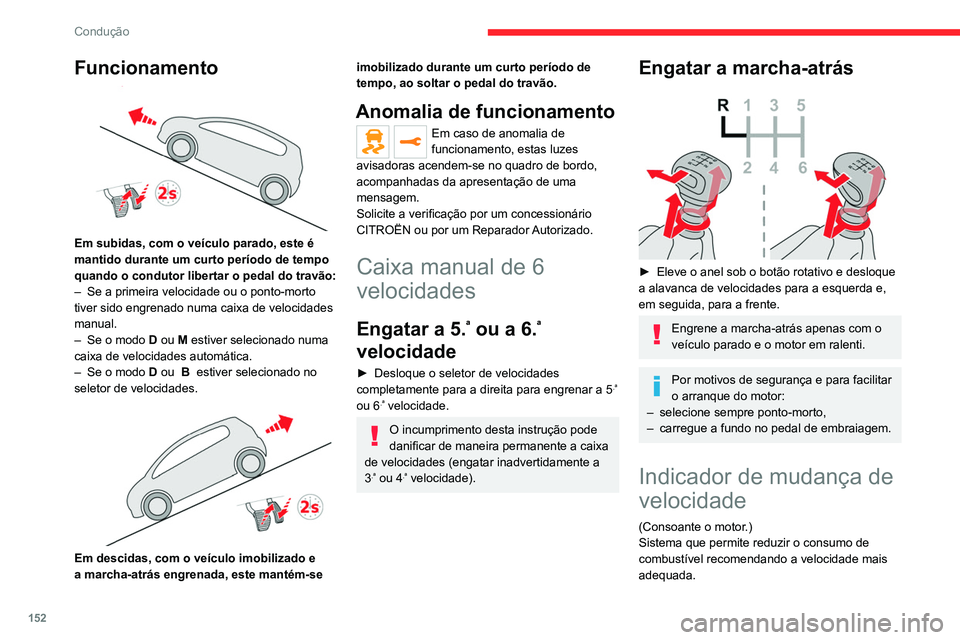

Funcionamento

Em subidas, com o veículo parado, este é
mantido durante um curto período de tempo
quando o condutor libertar o pedal do travão:
–
Se a primeira velocidade ou o ponto-morto
tiver sido engrenado numa caixa de velocidades
manual.
–


Se o modo
D ou M estiver selecionado numa
caixa de velocidades automática.
–

Se o modo
D ou B estiver selecionado no
seletor de velocidades.


Em descidas, com o veículo imobilizado e
a marcha-atrás engrenada, este mantém-se
imobilizado durante um curto período de
tempo, ao soltar o pedal do travão.
Anomalia de funcionamento
Em caso de anomalia de
funcionamento, estas luzes
avisadoras acendem-se no quadro de bordo,
acompanhadas da apresentação de uma
mensagem.
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.
Caixa manual de 6
velocidades
Engatar a 5.ª ou a 6.ª
velocidade
► Desloque o seletor de velocidades
completamente para a direita para engrenar a 5.ª
ou 6.ª velocidade.
O incumprimento desta instrução pode
danificar de maneira permanente a caixa
de velocidades (engatar inadvertidamente a
3
.ª ou 4.ª velocidade).
Engatar a marcha-atrás

► Eleve o anel sob o botão rotativo e desloque
a alavanca de velocidades para a esquerda e,
em seguida, para a frente.
Engrene a marcha-atrás apenas com o
veículo parado e o motor em ralenti.
Por motivos de segurança e para facilitar
o arranque do motor:
–

selecione sempre ponto-morto,
–


carregue a fundo no pedal de embraiagem.
Indicador de mudança de
velocidade
(Consoante o motor.)
Sistema que permite reduzir o consumo de
combustível recomendando a velocidade mais
adequada.
Funcionamento
Consoante a situação de condução e o
equipamento do veículo, o sistema pode
recomendar que salte uma ou mais velocidades.
As recomendações de mudança de velocidade
não são obrigatórias. Na verdade, as
condições da estrada, a densidade do trânsito
e a segurança continuam a ser os elementos
determinantes na escolha da mudança ideal.
Portanto, cabe ao condutor decidir se deve ou
não seguir as indicações do sistema.
Esta função não pode ser desativada.
Em determinadas versões Diesel BlueHDi
com caixa de velocidades manual, o
sistema pode propor-lhe a passagem para
ponto-morto (N é apresentado no painel de
instrumentos) para que o motor possa entrar no
modo de vigilância (modo STOP do Stop &
Start), em determinadas condições de
condução.
Com uma caixa de velocidades
automática, o sistema só se ativa em
operação manual.
A informação é apresentada no painel de instrumentos sob a forma de uma seta
para cima ou para baixo e com a velocidade
recomendada.
O sistema adapta a recomendação de
mudança de velocidade de acordo com
as condições de condução (inclinação, carga,

153
Condução
6Funcionamento

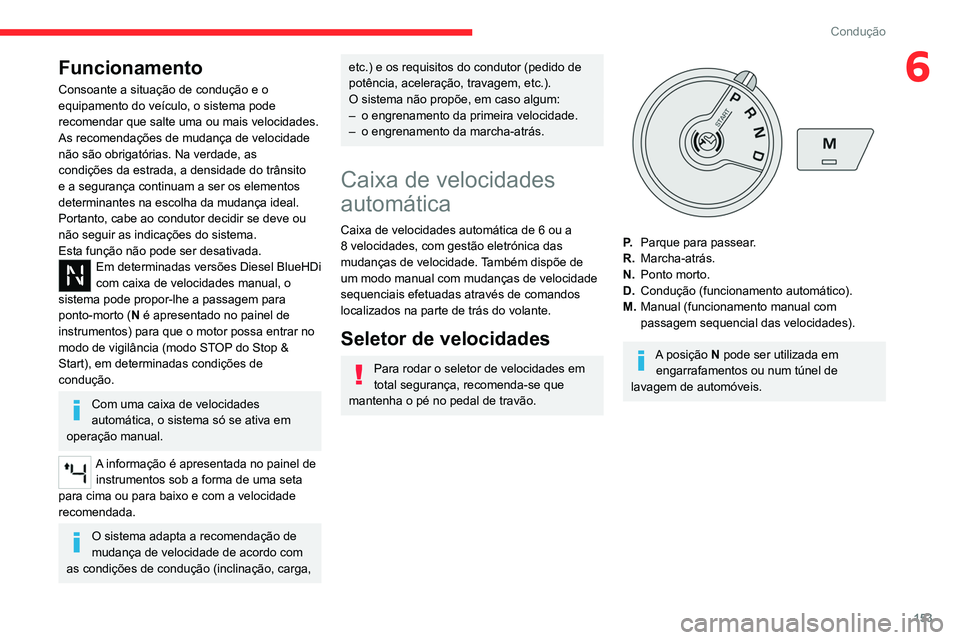

Consoante a situação de condução e o
equipamento do veículo, o sistema pode
recomendar que salte uma ou mais velocidades.
As recomendações de mudança de velocidade
não são obrigatórias. Na verdade, as
condições da estrada, a densidade do trânsito
e a segurança continuam a ser os elementos
determinantes na escolha da mudança ideal.
Portanto, cabe ao condutor decidir se deve ou
não seguir as indicações do sistema.
Esta função não pode ser desativada.
Em determinadas versões Diesel BlueHDi
com caixa de velocidades manual, o
sistema pode propor-lhe a passagem para
ponto-morto (N é apresentado no painel de
instrumentos) para que o motor possa entrar no
modo de vigilância (modo STOP do Stop &
Start), em determinadas condições de
condução.
Com uma caixa de velocidades
automática, o sistema só se ativa em
operação manual.
A informação é apresentada no painel de instrumentos sob a forma de uma seta
para cima ou para baixo e com a velocidade
recomendada.
O sistema adapta a recomendação de
mudança de velocidade de acordo com
as condições de condução (inclinação, carga,
etc.) e os requisitos do condutor (pedido de
potência, aceleração, travagem, etc.).
O sistema não propõe, em caso algum:
–

o engrenamento da primeira velocidade.
–


o engrenamento da marcha-atrás.
Caixa de velocidades
automática
Caixa de velocidades automática de 6 ou a
8 velocidades, com gestão eletrónica das
mudanças de velocidade. Também dispõe de
um modo manual com mudanças de velocidade
sequenciais efetuadas através de comandos
localizados na parte de trás do volante.
Seletor de velocidades
Para rodar o seletor de velocidades em
total segurança, recomenda-se que
mantenha o pé no pedal de travão.
P. Parque para passear.
R. Marcha-atrás.
N. Ponto morto.
D. Condução (funcionamento automático).
M. Manual (funcionamento manual com
passagem sequencial das velocidades).
A posição N pode ser utilizada em
engarrafamentos ou num túnel de
lavagem de automóveis.

158
Condução

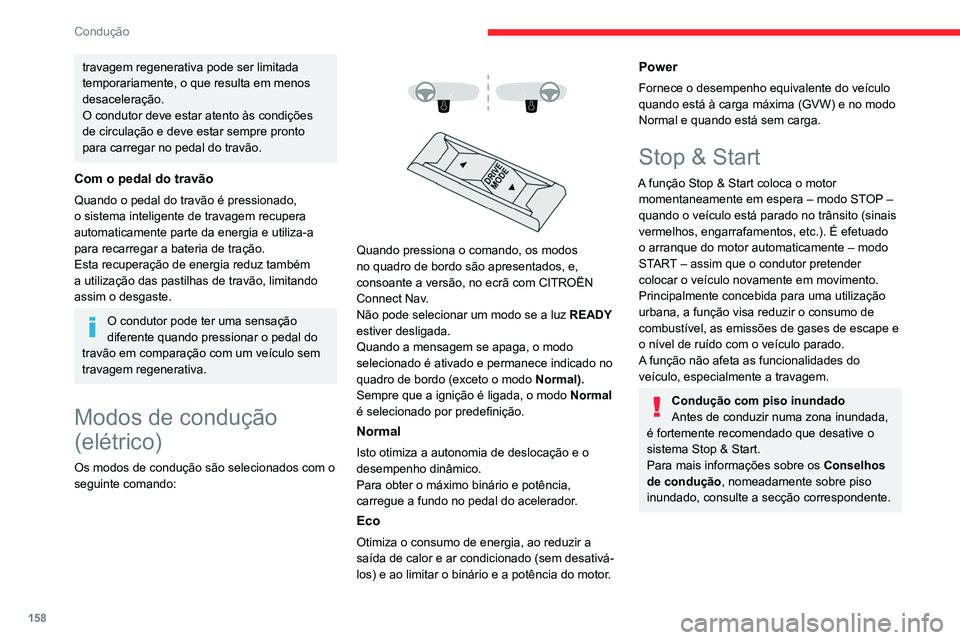

travagem regenerativa pode ser limitada
temporariamente, o que resulta em menos
desaceleração.
O condutor deve estar atento às condições
de circulação e deve estar sempre pronto
para carregar no pedal do travão.
Com o pedal do travão
Quando o pedal do travão é pressionado,
o sistema inteligente de travagem recupera
automaticamente parte da energia e utiliza-a
para recarregar a bateria de tração.
Esta recuperação de energia reduz também
a utilização das pastilhas de travão, limitando
assim o desgaste.
O condutor pode ter uma sensação
diferente quando pressionar o pedal do
travão em comparação com um veículo sem
travagem regenerativa.
Modos de condução
(elétrico)
Os modos de condução são selecionados com o
seguinte comando:




Quando pressiona o comando, os modos
no quadro de bordo são apresentados, e,
consoante a versão, no ecrã com CITROËN
Connect Nav.
Não pode selecionar um modo se a luz READY
estiver desligada.
Quando a mensagem se apaga, o modo
selecionado é ativado e permanece indicado no
quadro de bordo (exceto o modo Normal).
Sempre que a ignição é ligada, o modo Normal
é selecionado por predefinição.
Normal
Isto otimiza a autonomia de deslocação e o
desempenho dinâmico.
Para obter o máximo binário e potência,
carregue a fundo no pedal do acelerador.
Eco
Otimiza o consumo de energia, ao reduzir a
saída de calor e ar condicionado (sem desativá-
los) e ao limitar o binário e a potência do motor.
Power
Fornece o desempenho equivalente do veículo
quando está à carga máxima (GVW) e no modo
Normal e quando está sem carga.
Stop & Start
A função Stop & Start coloca o motor momentaneamente em espera – modo STOP –
quando o veículo está parado no trânsito (sinais
vermelhos, engarrafamentos, etc.). É efetuado
o arranque do motor automaticamente – modo
START – assim que o condutor pretender
colocar o veículo novamente em movimento.
Principalmente concebida para uma utilização
urbana, a função visa reduzir o consumo de
combustível, as emissões de gases de escape e
o nível de ruído com o veículo parado.
A função não afeta as funcionalidades do
veículo, especialmente a travagem.
Condução com piso inundado
Antes de conduzir numa zona inundada,
é fortemente recomendado que desative o
sistema Stop & Start.
Para mais informações sobre os Conselhos
de condução , nomeadamente sobre piso
inundado, consulte a secção correspondente.
Desativação/reativação
Com/sem sistema de áudio




► Pressione este botão para desativar ou ativar
de novo o sistema.
A luz indicadora está acesa quando o sistema
está desativado.
Com ecrã tátil
As definições são alteradas através do menu de configuração do veículo.
Se o sistema tiver sido desativado em
modo STOP, o arranque do motor é
efetuado imediatamente.
O sistema é reativado automaticamente
sempre que o motor é ligado pelo
condutor.
Funcionamento
Condições principais de funcionamento
– A porta do condutor deve estar fechada.
