Säkerhet
5Det här systemet minskar bältets tryck mot
kroppen vid en krock och förbättrar skyddet
ytterligare.
Vid en kollision
Beroende på krockens art och kraft kan
det pyrotekniska systemet aktiveras före och
oberoende av krockkuddarnas uppblåsning.
När bältessträckarna aktiveras frigörs
oskadlig rök och ett ljud hörs som beror på att
en krutladdning utlöses.
I samtliga fall tänds krockkuddarnas
varningslampa.
Efter en krock ska bilbältena kontrolleras och
eventuellt bytas på en CITROËN-auktoriserad
verkstad eller en annan kvalificerad verkstad.
Bilbälten fram

Bilbältena i framsätet är utrustade
med pyrotekniska bältessträckare och
kraftbegränsare.
Systemet förbättrar säkerheten i framsätet vid
frontal- eller sidokrockar.
Beroende på kollisionens kraft sträcker de
pyrotekniska bältessträckarna omedelbart
bilbältena så att passagerarna hålls tryckta mot
stolen.
Bilbältena med pyrotekniska bältessträckare
fungerar endast när tändningen är påslagen. Kraftbegränsningssystemet minskar bältets tryck
mot kroppen vid en krock och förbättrar skyddet
ytterligare.
Fastspänning

► Dra fram bältet och skjut in låstungan i
bälteslåset.
►

Kontrollera att bilbältet är ordentligt fastspänt
genom att dra i remmen.
Upplåsning
► Tryck på den röda knappen på låset och dra
ut låstungan.
►

Styr bältet så att det rullas in normalt.

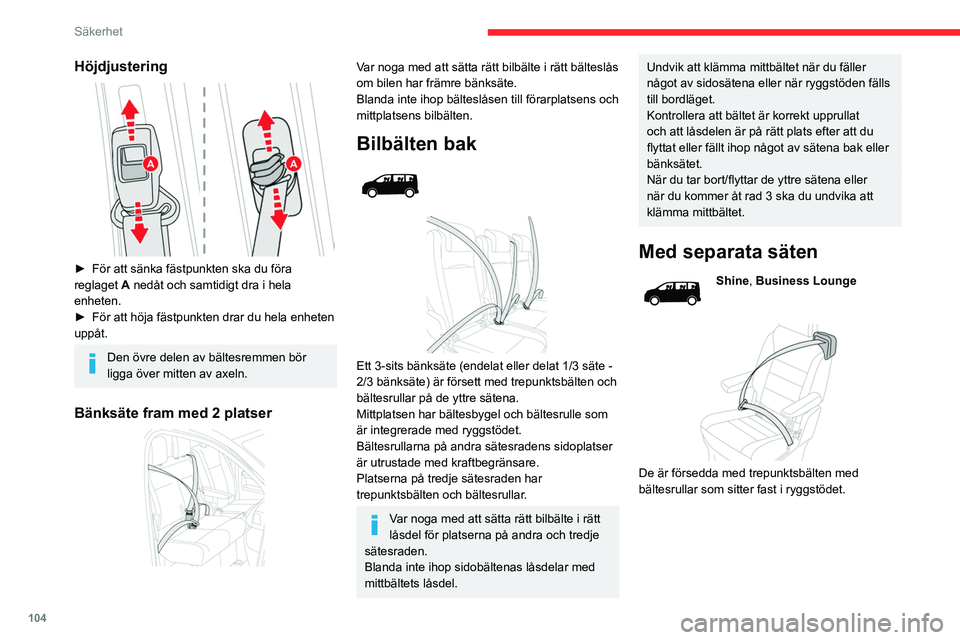

104
Säkerhet
Höjdjustering

► För att sänka fästpunkten ska du föra
reglaget A
nedåt och samtidigt dra i hela
enheten.
►

För att höja fästpunkten drar du hela enheten
uppåt.
Den övre delen av bältesremmen bör
ligga över mitten av axeln.
Bänksäte fram med 2 platser

Var noga med att sätta rätt bilbälte i rätt bälteslås
om bilen har främre bänksäte.
Blanda inte ihop bälteslåsen till förarplatsens och
mittplatsens bilbälten.
Bilbälten bak



Ett 3-sits bänksäte (endelat eller delat 1/3 säte -
2/3 bänksäte) är försett med trepunktsbälten och
bältesrullar på de yttre sätena.
Mittplatsen har bältesbygel och bältesrulle som
är integrerade med ryggstödet.
Bältesrullarna på andra sätesradens sidoplatser
är utrustade med kraftbegränsare.
Platserna på tredje sätesraden har
trepunktsbälten och bältesrullar.
Var noga med att sätta rätt bilbälte i rätt
låsdel för platserna på andra och tredje
sätesraden.
Blanda inte ihop sidobältenas låsdelar med
mittbältets låsdel.
Undvik att klämma mittbältet när du fäller
något av sidosätena eller när ryggstöden fälls
till bordläget.
Kontrollera att bältet är korrekt upprullat
och att låsdelen är på rätt plats efter att du
flyttat eller fällt ihop något av sätena bak eller
bänksätet.
När du tar bort/flyttar de yttre sätena eller
när du kommer åt rad 3 ska du undvika att
klämma mittbältet.
Med separata säten
Shine, Business Lounge


De är försedda med trepunktsbälten med
bältesrullar som sitter fast i ryggstödet.
Varningslampor för
bilbälte/-en
A. Varningslampa som anger att något bilbälte
fram inte är fastspänt.
B. Varningslampa som anger att vänster bilbälte
inte är fastspänt.
C. Varningslampa som anger att mittenbilbältet
inte är fastspänt (om bilen har bänksäte fram
med 2 platser).
D. Varningslampa som anger att höger bilbälte
inte är fastspänt (om bilen har separata
framsäten).
Varningslampa som anger att höger bilbälte
inte är fastspänt (om bilen har bänksäte fram
med 2 platser).
När tändningen slås på tänds varningslampan/-
orna för det bilbälte som inte är fastspänt eller
har lossats.
Från hastigheter över cirka 20 km/h blinkar den
eventuella varningslampan/-orna i 2 minuter och
en ljudsignal aktiveras. Efter dessa två minuter
fortsätter varningslampan/-lamporna att lysa

105
Säkerhet
5Varningslampor för
bilbälte/-en
A.Varningslampa som anger att något bilbälte
fram inte är fastspänt.
B. Varningslampa som anger att vänster bilbälte
inte är fastspänt.
C. Varningslampa som anger att mittenbilbältet
inte är fastspänt (om bilen har bänksäte fram
med 2 platser).
D. Varningslampa som anger att höger bilbälte
inte är fastspänt (om bilen har separata
framsäten).
Varningslampa som anger att höger bilbälte
inte är fastspänt (om bilen har bänksäte fram
med 2 platser).
När tändningen slås på tänds varningslampan/-
orna för det bilbälte som inte är fastspänt eller
har lossats.
Från hastigheter över cirka 20
km/h blinkar den
eventuella varningslampan/-orna i 2 minuter och
en ljudsignal aktiveras. Efter dessa två minuter
fortsätter varningslampan/-lamporna att lysa
tills föraren eller passageraren har spänt fast
bilbältet.
Råd
Föraren ska försäkra sig om att
passagerarna använder bilbältena på rätt
sätt och att alla är korrekt fastspända innan
bilen startas.
Överallt i fordonet måste du alltid fästa
säkerhetsbältet, även för korta resor.
Använd det bälteslås som hör till sittplatsen,
annars fyller det inte sin funktion.
För att säkerställa att bälteslåsen fungerar
korrekt, se till att det inte finns några
främmande föremål (t.ex. ett mynt) innan du
fäster.
Kontrollera att bältet är rätt upprullat både
före och efter användningen.
Efter nedfällning eller justering av ett baksäte
måste du kontrollera att bältet är korrekt
placerat och upprullat.
Installation
Den nedre delen av bältet skall placeras
så lågt ner över bäckenet som möjligt.
Den övre delen skall placeras mitt på axeln.
För att ett bilbälte ska vara effektivt måste det
uppfylla följande villkor:
–

ligga tätt mot kroppen.
–


måste dras framåt med en jämn rörelse
utan att vridas.
–


måste vara spänt runt (endast) en person.
– får inte visa några tecken på slitage eller
nötning.
–

får inte ändras eller modifieras, för att
undvika effekter som inverkar på funktionen.
Rekommendationer för barn
Använd en lämplig bilbarnstol om
passageraren är under 12 år eller kortare än
1,50 m.
Använd aldrig samma bälte för flera barn
samtidigt.
Åk aldrig med ett barn i famnen.
Läs under motsvarande rubrik för mer
information om bilbarnstolar.
Underhåll
På grund av aktuella
säkerhetsföreskrifter måste alla ingrepp på
bilens bilbälten utföras på en kvalificerad
verkstad med rätt kunskaper och utrustning,
vilket en CITROËN-auktoriserad verkstad kan
tillhandahålla.
Vänd dig till en CITROËN-auktoriserad
verkstad eller en annan kvalificerad verkstad
för att kontrollera bilbältena regelbundet, i
synnerhet om det har uppstått skador på
dem.
Rengör bältesremmarna med tvålvatten eller
en rengöringsprodukt för tyg som du kan köpa
hos en CITROËN-auktoriserad verkstad.

106
Säkerhet
Krockkuddar
Allmän information
Systemet bidrar till att öka passagerarnas
säkerhet fram och bak utom i mittsätet
bak i händelse av en kraftig kollision.
Krockkuddssystemet kompletterar det skydd
som bilbälten med tryckbegränsare ger.
I zonerna för kollisionsavkänning finns
elektroniska sensorer som registrerar och
analyserar frontal- och sidokrockar:
–
V
id en kraftig kollision utlöses krockkuddarna
med en gång och hjälper till att skydda
passagerarna i bilen. Direkt efter kollisionen
töms krockkuddarna snabbt på luft så att de inte
hindrar sikten eller möjligheten att ta sig ut.
–

V
id en mindre kollision, en bakre kollision
och under vissa överrullningsförhållanden
utlöses möjligen inte krockkuddarna. Endast
säkerhetsbältet hjälper till att skydda dig i dessa
situationer.
Kollisionskraften beror på typen av hinder och
bilens hastighet i kollisionsögonblicket.
Krockkuddarna fungerar inte med
tändningen frånslagen.
Den här utrustningen utlöses bara en gång.
Om en andra krock skulle inträffa (vid samma
olycka eller vid en ny) kommer krockkudden
inte att utlösas.
Zoner för kollisionsavkänning
A. Frontalkrockzon
B. Sidokrockzon
När en eller flera krockkuddar utlöses,
gör detoneringen av den pyrotekniska
laddning som ingår i systemet ifrån sig ett ljud
och släpper ut en liten mängd rök.
Denna rök är inte skadlig, men kan ha
irriterade verkan på känsliga personer.
Ljudet vid detonationen, som beror på att en
eller flera krockkuddar löser ut, kan medföra
en lätt nedsättning av hörseln under en kort
tidsperiod.
Krockkuddar fram

System som skyddar föraren och
frampassageraren vid en frontalkrock, för att
begränsa riskerna för skador på huvud och
bröstkorg.
Förarens krockkudde är inbyggd i rattcentrum
och frampassagerarens krockkudde sitter i
instrumentbrädan ovanför handskfacket.
Utlösning
Krockkuddarna löser ut utom frampassagerarens
krockkudde om den är urkopplad vid en kraftig
frontalkrock mot hela eller en del av den främre
krockzonen A i bilens längsgående riktning i ett
horisontellt plan och i riktning bakåt i bilen.
Krockkuddarna fram blåses upp mellan
bröstkorgen och huvudet framför ratten på
förarsidan och framför instrumentbrädan på
passagerarsidan, för att dämpa rörelsen framåt.


Håll handskfacken stängda under
körning. Annars kan det orsaka skador
vid en eventuell kollision eller kraftig
inbromsning.
Sidokrockkuddar

107
Säkerhet
5

Håll handskfacken stängda under
körning. Annars kan det orsaka skador
vid en eventuell kollision eller kraftig
inbromsning.
Sidokrockkuddar

Vid en kraftig sidokollision skyddar det här
systemet föraren och frampassageraren, genom
att risken för skador på kroppen, mellan buken
och huvudet, begränsas.
Varje sidokrockkudde är integrerad i ryggstödets
stomme, på dörrsidan.
Utlösning av krockkuddar
Sidokrockkudden löser ut på den sida av bilen
som utsätts för en kraftig sidokollision mot hela
eller en del av sidokrockzonen (vinkelrätt i
fordonets längsgående riktning i ett horisontellt
plan och i riktning utifrån och in).
Sidokrockkudden blåses upp mellan
frampassagerarens buk och huvud framför
motsvarande dörrpanel.
Krockgardiner (Rad 2 och 3)
Feel, Shine, Business Lounge
Systemet bidrar till att öka skyddet för
passagerarna (förutom på mittplatserna) vid
kraftiga sidokollisioner och minskar risken för
skador på sidan av huvudet.
Alla krockgardiner är inbyggda i stolparna och
den övre delen av passagerarutrymmet.
När krockkuddarna löser ut
Krockgardinen löser ut på den sida av bilen som
utsätts för en kraftig sidokollision mot hela eller
en del av sidokrockzonen (vinkelrätt i fordonets
längsgående riktning i ett horisontellt plan och i
riktning utifrån och in).
Krockgardinen sitter mellan sidopassageraren
bak och fönsterrutan.
Funktionsfel
I händelse av ett funktionsfel tänds den
här varningslampan på
instrumentpanelen. Vänd dig till en CITROËN-
auktoriserad verkstad eller en kvalificerad
verkstad för att kontrollera systemet.
Det finns risk för att krockkuddarna inte löser ut
vid en kraftig krock.
Vid en lättare krock från sidan eller om
bilen välter är det inte säkert att
krockkuddarna aktiveras.
Vid en kollision bakifrån eller framifrån löser
ingen av sidokrockkuddarna ut.
Råd
För att krockkuddarna ska fungera
effektivt är det viktigt att du följer
säkerhetsföreskrifterna nedan.
Ställ in sätet i normalt, upprätt läge.
Spänn fast säkerhetsbältet och positionera
det korrekt.
Placera ingenting mellan passagerarna och
krockkuddarna (t.ex. barn, djur, föremål),
fixera eller fäst inte något nära eller i
krockkudden, eftersom det kan orsaka skador
när de utlöses.

108
Säkerhet
Modifiera aldrig bilens originalutförande.
Detta gäller i synnerhet delarna direkt runt
krockkuddarna.
Även om man följer alla nämnda
försiktighetsåtgärder kan man inte utesluta
risken för mindre brännskador på huvudet,
bröstet och armarna när en krockkudde löser
ut. Krockkudden blåses upp ögonblickligen
(inom några tusendels sekunder) och töms
sedan med en gång genom att släppa ut het
gas via öppningar avsedda för detta ändamål.
Efter en olycka eller om bilen har stulits ska
krockkuddssystemet kontrolleras.
Alla ingrepp får endast utföras av en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
Krockkuddar fram
Håll inte i rattekrarna när du kör och lägg
inte händerna på rattnavet.
Sätt inte upp fötterna på instrumentbrädan på
passagerarsidan.
Rök inte i bilen eftersom krockkuddarna kan
ge upphov till brännskador eller skaderisker
när de blåses upp, på grund av glöd från
cigaretter eller pipa.
Ratten får aldrig demonteras, göras hål i eller
utsättas för kraftiga slag eller stötar.
Sätt inte fast något och limma inget på ratten
eller instrumentbrädan, eftersom det kan leda
till skador när krockkuddarna blåses upp.
Sidokrockkuddar
Använd endast godkända
överdragsklädslar som är kompatibla med
dessa krockkuddarnas funktion. Vänd dig till
din CITROËN-auktoriserade verkstad för en
presentation av sortimentet med godkända
överdragsklädslar till din bil.
Fäst inte något på ryggstöden (t.ex. kläder),
eftersom det kan orsaka skador på bröstet
eller armen när krockkudden löser ut.
Sitt inte med kroppen onödigt nära dörren.
I framdörrarnas paneler finns
sidokrocksensorer.
En skadad dörr eller oriktigt utförda ingrepp
(ändring eller reparation) på framdörrarna
eller deras innerpaneler kan äventyra
sensorernas funktion – risk för att funktionsfel
uppstår på sidokrockkuddarna!
Alla ingrepp får endast utföras av en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
Feel, Shine, Business Lounge
Krockgardiner
Fäst ingenting och låt ingenting
hänga från taket eftersom det kan orsaka
huvudskador när krockgardinen löser ut.
Ta inte bort handtagen som är installerade
på taket, eftersom dessa hjälper till att säkra
krockgardinerna.
Bilbarnstolar
Bestämmelserna för transport av barn är
specifika för varje land. Ta reda på
lagstiftningen i det land där du ska köra.
För maximal säkerhet bör du följa dessa
anvisningar:
–

Enligt EU:s bestämmelser måste barn under
12 år eller under 1,50 m transporteras i
godkända bilbarnstolar som är anpassade
till deras vikt

, på säten som är utrustade med
bilbälten eller ISOFIX-fästen.
–

Statistiskt sett är de säkraste platserna
för transport av barn i bilens baksäte på
ytterplatserna.
–


Barn under 9 kg ska transporteras i
bakåtvänt läge i fram- eller baksätet.
Vi rekommenderar att barn placeras i
baksätena :
–

bakåtvända
bilbarnstolar upp till cirka 4 år,
–

framåtvända bilbarnstolar från cirka 4 år

.
Kontrollera att bilbältet sitter rätt och är
ordentligt sträckt.
Om bilbarnstolen har ett stödben ska du
kontrollera att det har fast och stabil kontakt
med golvet.
Råd
En felaktig monterad bilbarnstol
äventyrar barnets skydd i händelse av en
kollision.
Kontrollera att det inte är något bilbälte eller
bälteslås under bilbarnstolen eftersom det
kan göra den instabil.
Kom ihåg att spänna fast bilbältena eller
bilbarnstolens sele med så lite slack som
möjligt runt barnets kropp, även på korta
sträckor.
När bilbarnstolen monteras med hjälp av
bilbältet bör du kontrollera att bältet är
ordentligt sträckt och att barnstolen hålls
fast stadigt på bilsätet. Skjut vid behov fram
passagerarsätet, om läget är ställbart.
Ta bort nackskyddet innan du installerar
en bilbarnstol med ryggstöd på en
passagerarplats.
Kontrollera att nackstödet är väl undanstoppat
eller fastsatt för att undvika att det förvandlas
till en projektil vid en häftig inbromsning. Sätt
tillbaka nackstödet när bilbarnstolen har tagits
bort.

109
Säkerhet
5Kontrollera att bilbältet sitter rätt och är
ordentligt sträckt.
Om bilbarnstolen har ett stödben ska du
kontrollera att det har fast och stabil kontakt
med golvet.
Råd
En felaktig monterad bilbarnstol
äventyrar barnets skydd i händelse av en
kollision.
Kontrollera att det inte är något bilbälte eller
bälteslås under bilbarnstolen eftersom det
kan göra den instabil.
Kom ihåg att spänna fast bilbältena eller
bilbarnstolens sele med så lite slack som
möjligt runt barnets kropp, även på korta
sträckor.
När bilbarnstolen monteras med hjälp av
bilbältet bör du kontrollera att bältet är
ordentligt sträckt och att barnstolen hålls
fast stadigt på bilsätet. Skjut vid behov fram
passagerarsätet, om läget är ställbart.
Ta bort nackskyddet innan du installerar
en bilbarnstol med ryggstöd på en
passagerarplats.
Kontrollera att nackstödet är väl undanstoppat
eller fastsatt för att undvika att det förvandlas
till en projektil vid en häftig inbromsning. Sätt
tillbaka nackstödet när bilbarnstolen har tagits
bort.
Montering av bälteskudde
Den del av bältet som är avsedd för
bröstkorgen skall placeras på barnets axel
utan att röra vid halsen.
Kontrollera att bältets höftdel ligger an på rätt
sätt över barnets lår.
Använd en bälteskudde med ryggstöd som
har en bältesstyrning i axelhöjd.
Extra skydd
Använd barnlåset för att hindra att
bildörrarna och rutorna i baksätet öppnas av
misstag.
Kom ihåg att inte öppna bakrutorna mer än
en tredjedel.
Förse bakrutorna med solskydd för att skydda
små barn mot solsken.
Av säkerhetsskäl ska du inte lämna:
–

ett barn ensamt i en bil utan tillsyn,
–


ett barn eller ett djur i ett fordon som står i
solen, med stängda fönsterrutor

,
–

nycklarna inom räckhåll för barn inne i
bilen.
Bilbarnstol bak
Rad 2

Framåtvänd eller bakåtvänd




► Flytta bilens framsäte framåt och räta
ryggstödet så att barnet ben som sitter i
framåtvända eller bakåtvända bilbarnstolen inte
rör bilens framsäte.
►

Kontrollera att ryggstödet av framåtvända
barnstolen är så nära som möjligt till ryggstödet
på bilens baksäte och helst i kontakt med den.
►


Skjut baksätet till fullt liggande längsgående
position med uppfällt ryggstöd.
Kontrollera att bilbältet är ordentligt
sträckt.
Om bilbarnstolen har ett stödben ska du
kontrollera att det har fast och stabil kontakt
med golvet. Justera bilens framsäte om det
behövs.

11 0
Säkerhet
Rad 3

Om en bilbarnstol är monterad på ett
passagerarsäte i tredje raden, flyttar du fram
sätena på andra raden och räta ryggstöden så
att bilbarnstolen och barnets ben inte rör sätena
i andra raden.
Bilbarnstol fram

► Justera passagerarsätet till det högsta och
maximalt bakåtskjutna läget, med ryggstödet
upprätt.
”Framåtvänd”

Du måste lämna frampassagerarens
krockkudde aktiverad.
”Bakåtvänt läge”

Frampassagerarens krockkudde måste
kopplas ur när en bakåtvänd bilbarnstol
installeras. Annars riskerar barnet att
skadas allvarligt eller förolyckas om
krockkudden löser ut.


Varningsetikett - Främre passagerarens
krockkudde


Du måste efterfölja följande instruktioner som
erinras genom varningsetiketten på båda sidor
av passagerarens solskydd:
Passagerarkrockkudden fram MÅSTE vara inaktiverad om en bakåtvänd bilbarnstol installeras på denna plats. Annars
riskerar barnet att DÖDAS eller SKADAS ALLVARLIGT.
Koppla bort
frampassagerarens
krockkudde
Med tanke på barnsäkerheten MÅSTE
frampassagerarens krockkudde
inaktiveras när en ”bakåtvänd bilbarnstol”
monteras i främre passagerarsätet. Annars
riskerar barnet att skadas allvarligt eller
förolyckas om krockkudden löser ut.
Bilar ej utrustade med reglage för
inaktivering/återaktivering
Installation av en bakåtvänd barnstol på
det främre passagerarsätet/bänksätet är
strängt förbjudet. I annat fall riskerar barnet
att dö eller skadas allvarligt vid utlösning av
krockkudden!
Inaktivering/aktivering av
frampassagerarens krockkudde
I bilar anpassade för detta är reglaget placerat
på insidan av handskfacket.


Med tändningen frånslagen:
► Koppla bort krockkudden genom att vrida
nyckeln till läge ” OFF”.
► Vrid nyckeln till läge ” ON” för att koppla in
den igen.
När tändningen är påslagen:
Denna varningslampa tänds och fortsätter
lysa för att bekräfta inaktivering.
Eller
Denna varningslampa tänds i cirka 1
minut för att bekräfta aktivering.
Rekommenderade
barnstolar
En serie bilbarnstolar som fästs med hjälp av ett
trepunktsbälte.
