2021 BMW 4 SERIES COUPE Instructieboekjes (in Dutch)

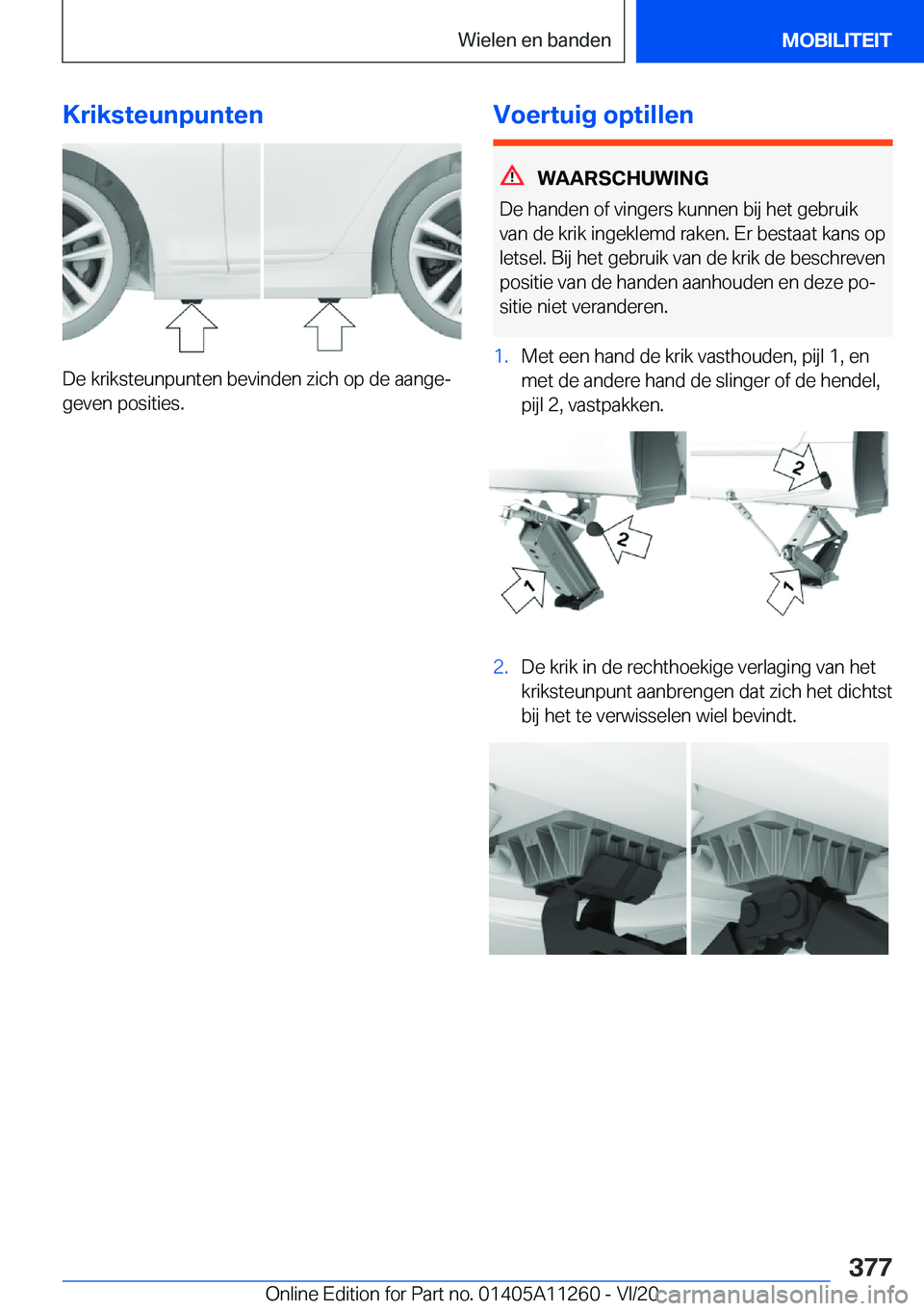

Kriksteunpunten
De
kriksteunpunten
bevinden
zich
op
de
aangej
geven
posities.
Voertuig
optillen
WAARSCHUWING
De
handen
of
vingers
kunnen
bij
het
gebruik
van
de
krik
ingeklemd
raken.
Er
bestaat
kans
op letsel.
Bij
het
gebruik
van
de
krik
de
beschrevenpositie
van
de
handen
aanhouden
en
deze
poj
sitie
niet
veranderen.
1.Met
een
hand
de
krik
vasthouden,
pijl
1,
en
met
de
andere
hand
de
slinger
of
de
hendel,
pijl
2,
vastpakken.2.De
krik
in
de
rechthoekige
verlaging
van
het
kriksteunpunt
aanbrengen
dat
zich
het
dichtst
bij
het
te
verwisselen
wiel
bevindt.Seite
377Wielen
en
bandenMOBILITEIT377
Online
Edition
for
Part
no.
01405A11260
-
VI/20

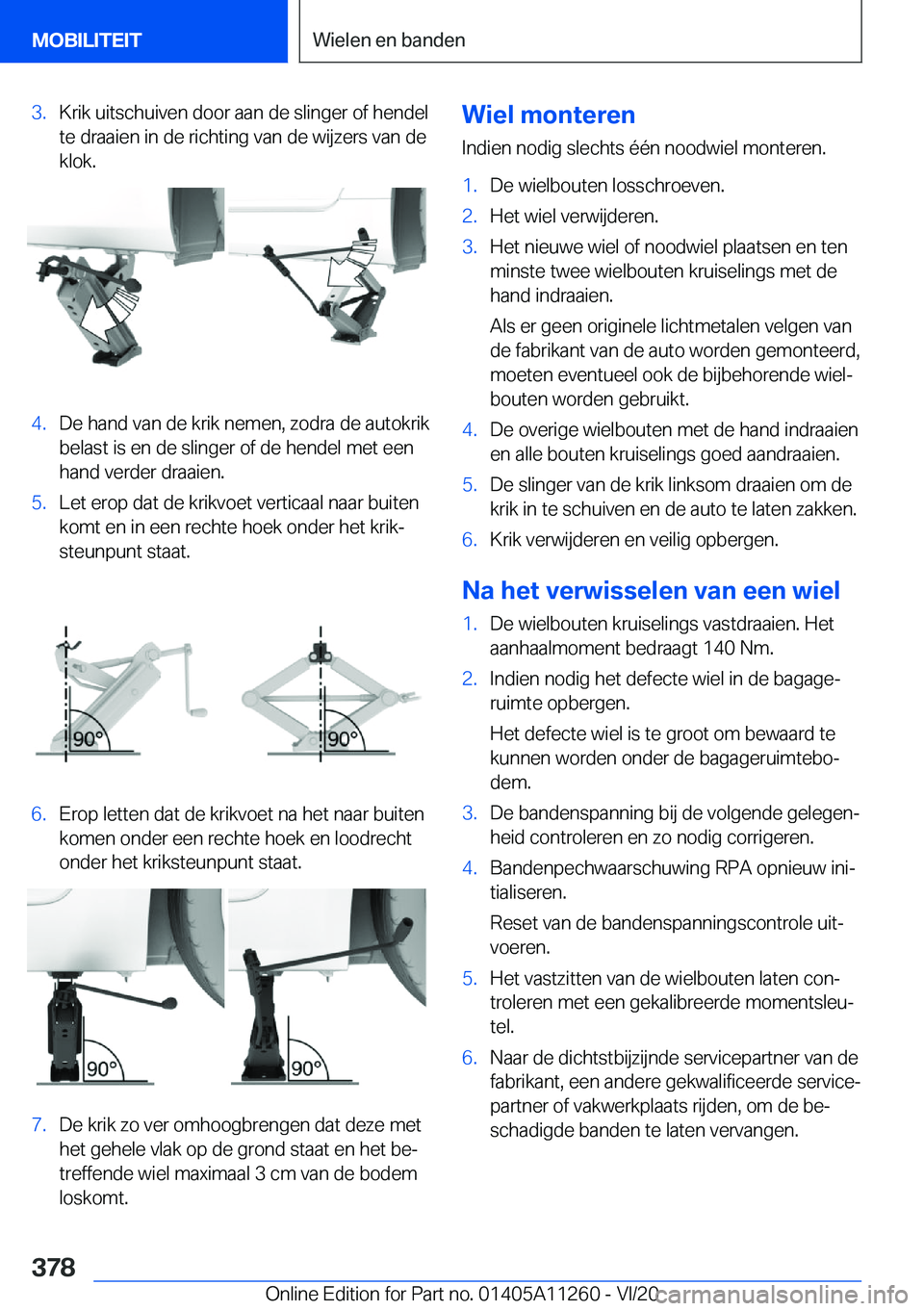

3.Krik
uitschuiven
door
aan
de
slinger
of
hendel
te
draaien
in
de
richting
van
de
wijzers
van
de
klok.4.De
hand
van
de
krik
nemen,
zodra
de
autokrik
belast
is
en
de
slinger
of
de
hendel
met
een hand
verder
draaien.5.Let
erop
dat
de
krikvoet
verticaal
naar
buitenkomt
en
in
een
rechte
hoek
onder
het
krikj
steunpunt
staat.6.Erop
letten
dat
de
krikvoet
na
het
naar
buiten komen
onder
een
rechte
hoek
en
loodrechtonder
het
kriksteunpunt
staat.7.De
krik
zo
ver
omhoogbrengen
dat
deze
met
het
gehele
vlak
op
de
grond
staat
en
het
bej treffende
wiel
maximaal
3
cm
van
de
bodem
loskomt.Wiel
monteren
Indien
nodig
slechts
één
noodwiel
monteren.1.De
wielbouten
losschroeven.2.Het
wiel
verwijderen.3.Het
nieuwe
wiel
of
noodwiel
plaatsen
en
ten
minste
twee
wielbouten
kruiselings
met
de
hand
indraaien.
Als
er
geen
originele
lichtmetalen
velgen
van
de
fabrikant
van
de
auto
worden
gemonteerd,
moeten
eventueel
ook
de
bijbehorende
wielj
bouten
worden
gebruikt.4.De
overige
wielbouten
met
de
hand
indraaien en
alle
bouten
kruiselings
goed
aandraaien.5.De
slinger
van
de
krik
linksom
draaien
om
de
krik
in
te
schuiven
en
de
auto
te
laten
zakken.6.Krik
verwijderen
en
veilig
opbergen.
Na
het
verwisselen
van
een
wiel
1.De
wielbouten
kruiselings
vastdraaien.
Het aanhaalmoment
bedraagt
140
Nm.2.Indien
nodig
het
defecte
wiel
in
de
bagagejruimte
opbergen.
Het
defecte
wiel
is
te
groot
om
bewaard
te
kunnen
worden
onder
de
bagageruimteboj
dem.3.De
bandenspanning
bij
de
volgende
gelegenj
heid
controleren
en
zo
nodig
corrigeren.4.Bandenpechwaarschuwing
RPA
opnieuw
inij
tialiseren.
Reset
van
de
bandenspanningscontrole
uitj voeren.5.Het
vastzitten
van
de
wielbouten
laten
conj
troleren
met
een
gekalibreerde
momentsleuj
tel.6.Naar
de
dichtstbijzijnde
servicepartner
van
de
fabrikant,
een
andere
gekwalificeerde
servicej
partner
of
vakwerkplaats
rijden,
om
de
bej schadigde
banden
te
laten
vervangen.Seite
378MOBILITEITWielen
en
banden378
Online
Edition
for
Part
no.
01405A11260
-
VI/20

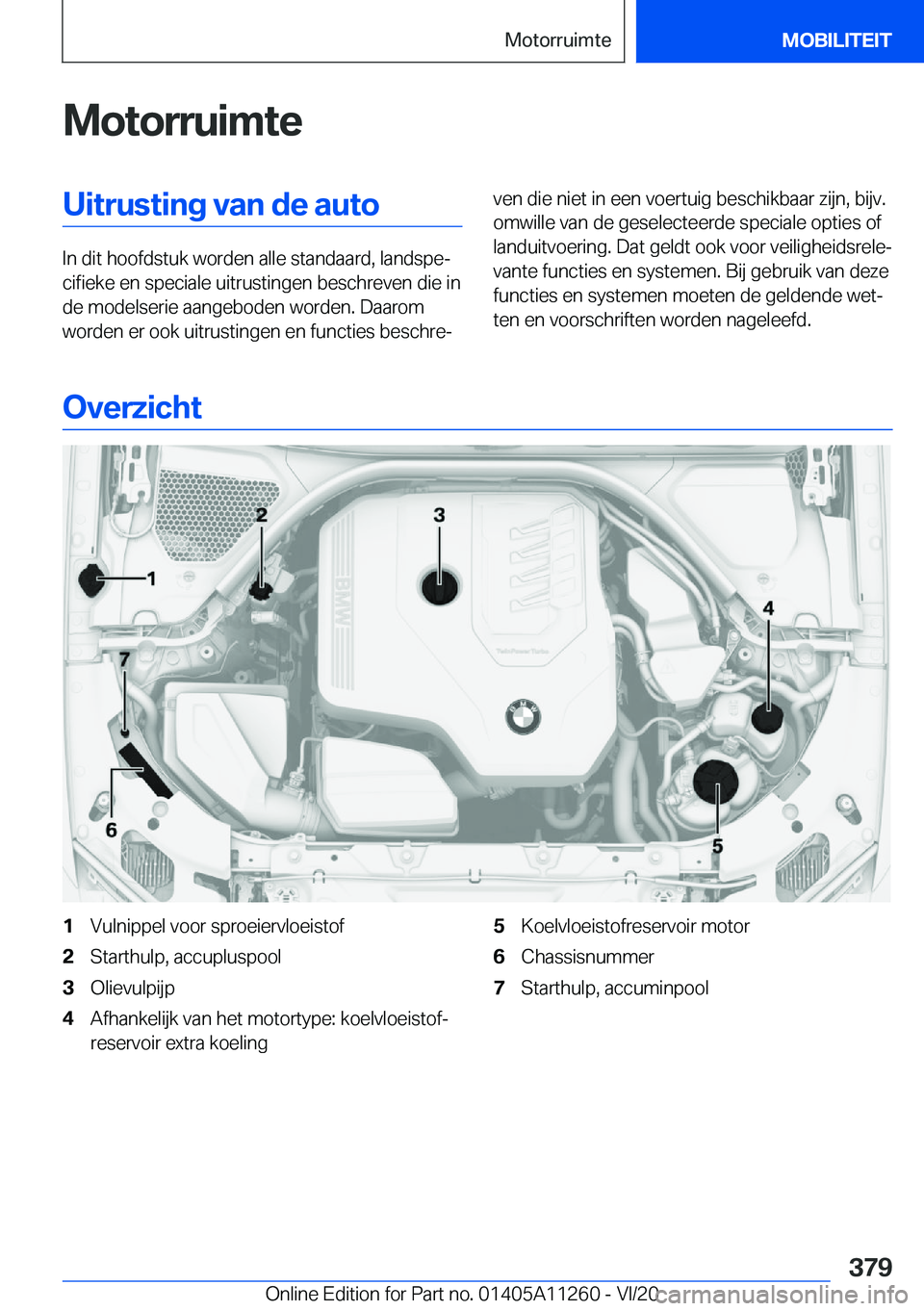

MotorruimteUitrusting
van
de
auto
In
dit
hoofdstuk
worden
alle
standaard,
landspejcifieke
en
speciale
uitrustingen
beschreven
die
inde
modelserie
aangeboden
worden.
Daarom
worden
er
ook
uitrustingen
en
functies
beschrej
ven
die
niet
in
een
voertuig
beschikbaar
zijn,
bijv. omwille
van
de
geselecteerde
speciale
opties
of
landuitvoering.
Dat
geldt
ook
voor
veiligheidsrelej vante
functies
en
systemen.
Bij
gebruik
van
deze
functies
en
systemen
moeten
de
geldende
wetj
ten
en
voorschriften
worden
nageleefd.
Overzicht
1Vulnippel
voor
sproeiervloeistof2Starthulp,
accupluspool3Olievulpijp4Afhankelijk
van
het
motortype:
koelvloeistofj
reservoir
extra
koeling5Koelvloeistofreservoir
motor6Chassisnummer7Starthulp,
accuminpoolSeite
379MotorruimteMOBILITEIT379
Online
Edition
for
Part
no.
01405A11260
-
VI/20

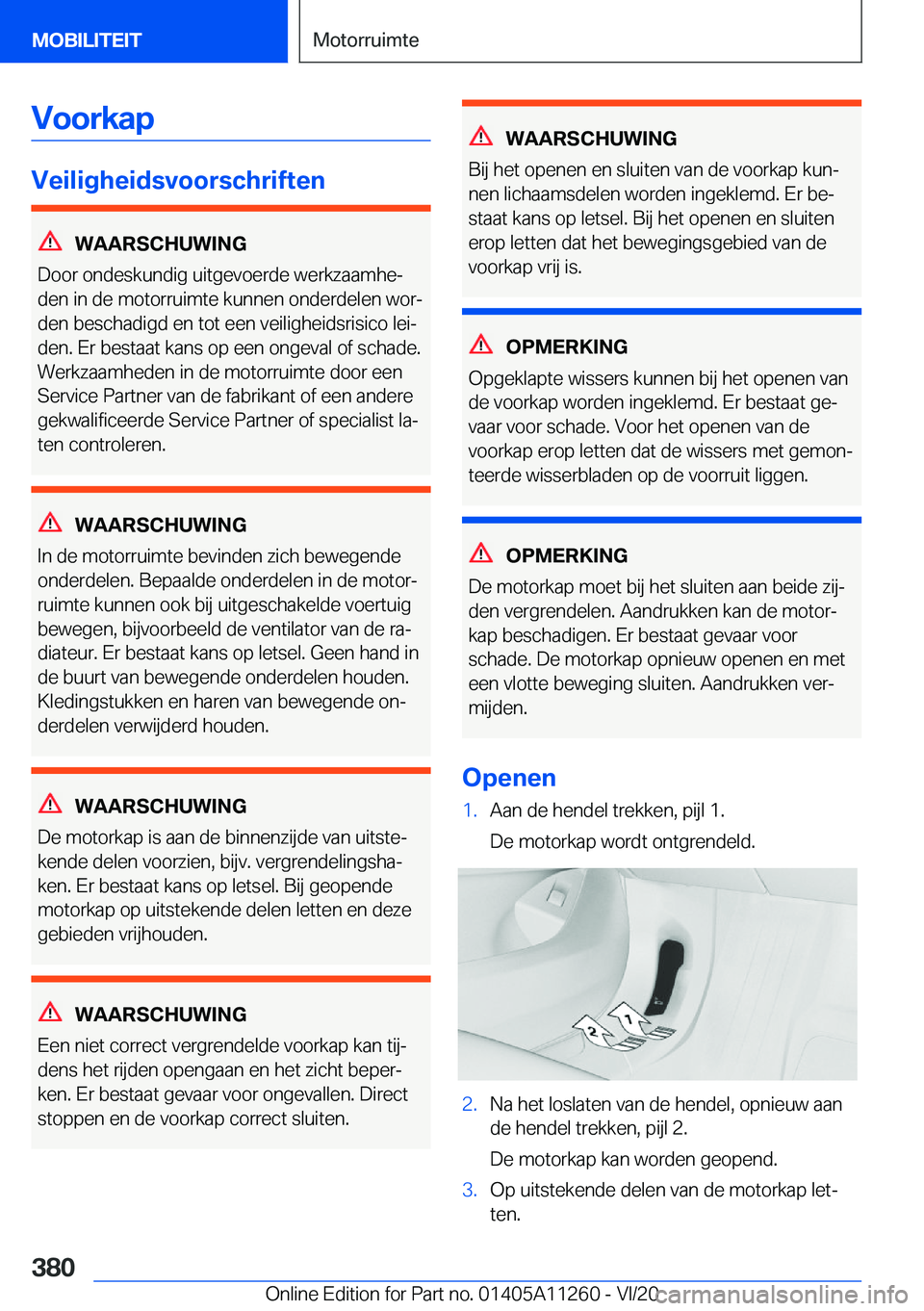

Voorkap
Veiligheidsvoorschriften
WAARSCHUWING
Door
ondeskundig
uitgevoerde
werkzaamhej den
in
de
motorruimte
kunnen
onderdelen
worj
den
beschadigd
en
tot
een
veiligheidsrisico
leij
den.
Er
bestaat
kans
op
een
ongeval
of
schade.
Werkzaamheden
in
de
motorruimte
door
een Service
Partner
van
de
fabrikant
of
een
andere
gekwalificeerde
Service
Partner
of
specialist
laj ten
controleren.
WAARSCHUWING
In
de
motorruimte
bevinden
zich
bewegende onderdelen.
Bepaalde
onderdelen
in
de
motorjruimte
kunnen
ook
bij
uitgeschakelde
voertuig
bewegen,
bijvoorbeeld
de
ventilator
van
de
raj
diateur.
Er
bestaat
kans
op
letsel.
Geen
hand
in de
buurt
van
bewegende
onderdelen
houden.
Kledingstukken
en
haren
van
bewegende
onj
derdelen
verwijderd
houden.
WAARSCHUWING
De
motorkap
is
aan
de
binnenzijde
van
uitstej
kende
delen
voorzien,
bijv.
vergrendelingshaj
ken.
Er
bestaat
kans
op
letsel.
Bij
geopende
motorkap
op
uitstekende
delen
letten
en
deze
gebieden
vrijhouden.
WAARSCHUWING
Een
niet
correct
vergrendelde
voorkap
kan
tijj
dens
het
rijden
opengaan
en
het
zicht
beperj ken.
Er
bestaat
gevaar
voor
ongevallen.
Directstoppen
en
de
voorkap
correct
sluiten.
WAARSCHUWING
Bij
het
openen
en
sluiten
van
de
voorkap
kunj
nen
lichaamsdelen
worden
ingeklemd.
Er
bej staat
kans
op
letsel.
Bij
het
openen
en
sluiten
erop
letten
dat
het
bewegingsgebied
van
de voorkap
vrij
is.
OPMERKING
Opgeklapte
wissers
kunnen
bij
het
openen
van
de
voorkap
worden
ingeklemd.
Er
bestaat
gej vaar
voor
schade.
Voor
het
openen
van
de
voorkap
erop
letten
dat
de
wissers
met
gemonj
teerde
wisserbladen
op
de
voorruit
liggen.
OPMERKING
De
motorkap
moet
bij
het
sluiten
aan
beide
zijj
den
vergrendelen.
Aandrukken
kan
de
motorj
kap
beschadigen.
Er
bestaat
gevaar
voor
schade.
De
motorkap
opnieuw
openen
en
met een
vlotte
beweging
sluiten.
Aandrukken
verj
mijden.
Openen
1.Aan
de
hendel
trekken,
pijl
1.
De
motorkap
wordt
ontgrendeld.2.Na
het
loslaten
van
de
hendel,
opnieuw
aan
de
hendel
trekken,
pijl
2.
De
motorkap
kan
worden
geopend.3.Op
uitstekende
delen
van
de
motorkap
letj
ten.Seite
380MOBILITEITMotorruimte380
Online
Edition
for
Part
no.
01405A11260
-
VI/20

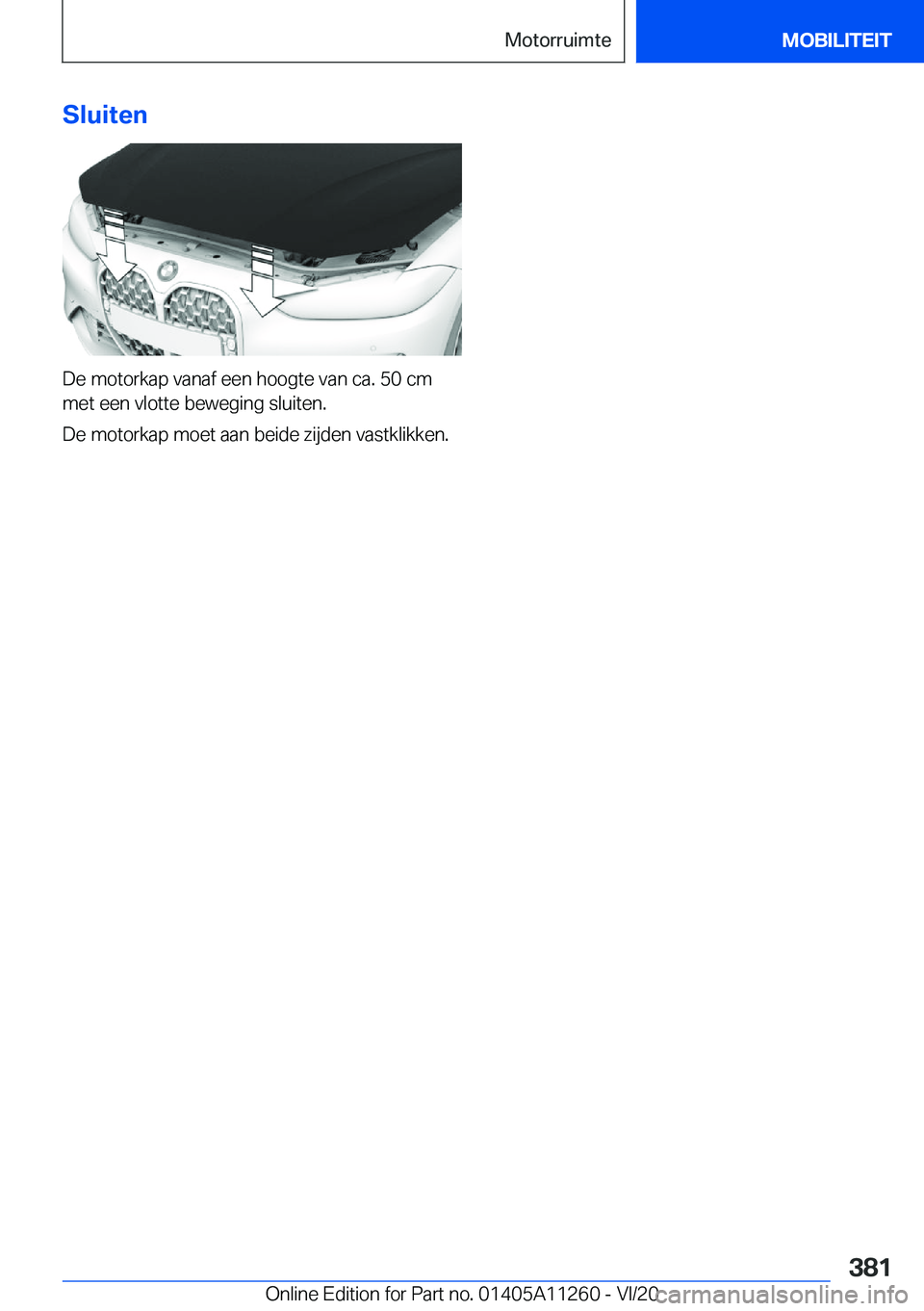

Sluiten
De
motorkap
vanaf
een
hoogte
van
ca.
50
cmmet
een
vlotte
beweging
sluiten.
De
motorkap
moet
aan
beide
zijden
vastklikken.
Seite
381MotorruimteMOBILITEIT381
Online
Edition
for
Part
no.
01405A11260
-
VI/20

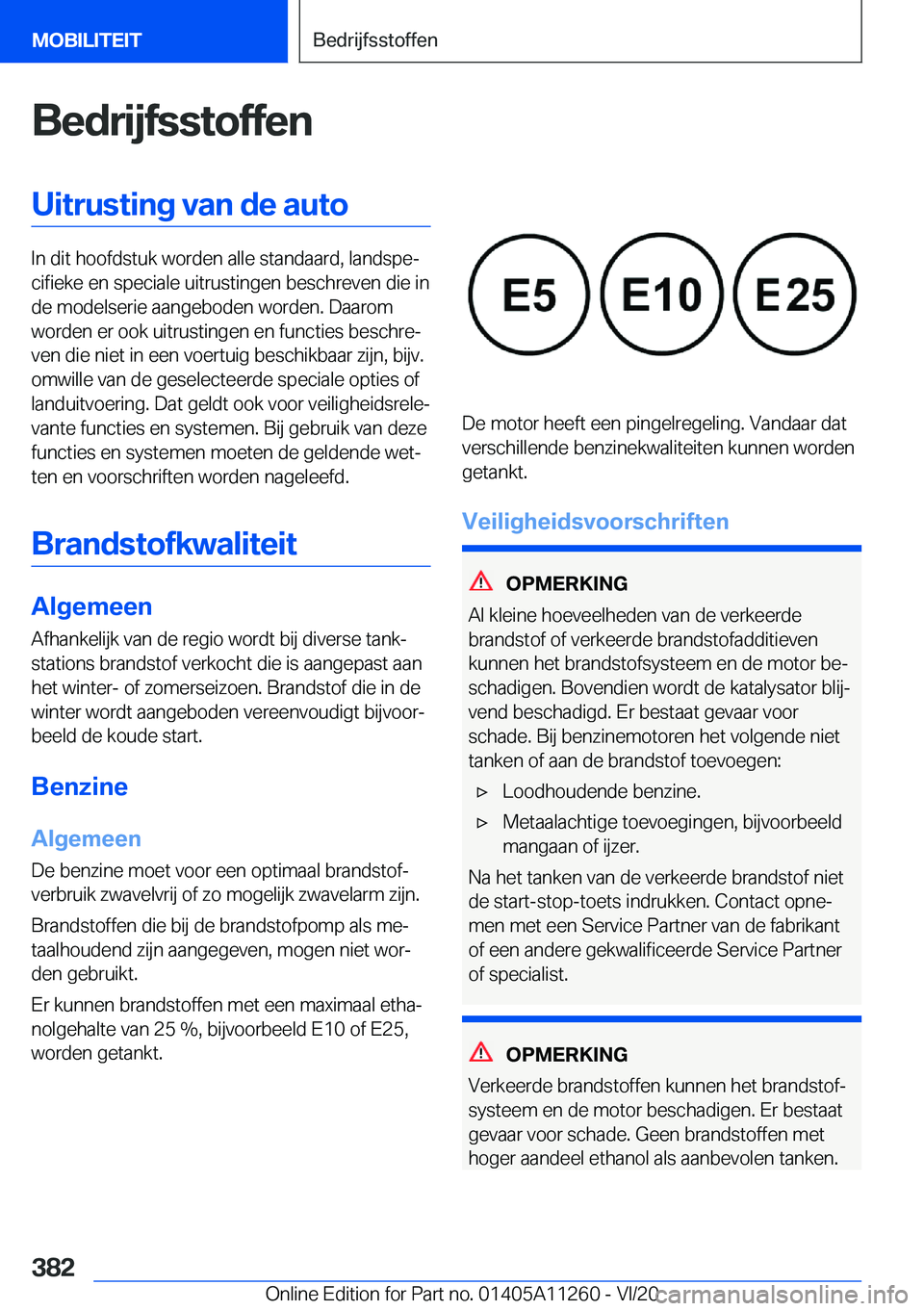

BedrijfsstoffenUitrusting
van
de
auto
In
dit
hoofdstuk
worden
alle
standaard,
landspejcifieke
en
speciale
uitrustingen
beschreven
die
inde
modelserie
aangeboden
worden.
Daarom
worden
er
ook
uitrustingen
en
functies
beschrej ven
die
niet
in
een
voertuig
beschikbaar
zijn,
bijv.omwille
van
de
geselecteerde
speciale
opties
of
landuitvoering.
Dat
geldt
ook
voor
veiligheidsrelej vante
functies
en
systemen.
Bij
gebruik
van
deze
functies
en
systemen
moeten
de
geldende
wetj
ten
en
voorschriften
worden
nageleefd.
Brandstofkwaliteit
Algemeen Afhankelijk
van
de
regio
wordt
bij
diverse
tankj
stations
brandstof
verkocht
die
is
aangepast
aan
het
winter-
of
zomerseizoen.
Brandstof
die
in
de
winter
wordt
aangeboden
vereenvoudigt
bijvoorj
beeld
de
koude
start.
Benzine Algemeen
De
benzine
moet
voor
een
optimaal
brandstofj verbruik
zwavelvrij
of
zo
mogelijk
zwavelarm
zijn.
Brandstoffen
die
bij
de
brandstofpomp
als
mej
taalhoudend
zijn
aangegeven,
mogen
niet
worj
den
gebruikt.
Er
kunnen
brandstoffen
met
een
maximaal
ethaj nolgehalte
van
25
%,
bijvoorbeeld
E10
of
E25, worden
getankt.
De
motor
heeft
een
pingelregeling.
Vandaar
datverschillende
benzinekwaliteiten
kunnen
worden
getankt.
Veiligheidsvoorschriften
OPMERKING
Al
kleine
hoeveelheden
van
de
verkeerde
brandstof
of
verkeerde
brandstofadditieven
kunnen
het
brandstofsysteem
en
de
motor
bej schadigen.
Bovendien
wordt
de
katalysator
blijj
vend
beschadigd.
Er
bestaat
gevaar
voor schade.
Bij
benzinemotoren
het
volgende
niet
tanken
of
aan
de
brandstof
toevoegen:
'xLoodhoudende
benzine.'xMetaalachtige
toevoegingen,
bijvoorbeeld
mangaan
of
ijzer.
Na
het
tanken
van
de
verkeerde
brandstof
niet
de
start-stop-toets
indrukken.
Contact
opnej men
met
een
Service
Partner
van
de
fabrikantof
een
andere
gekwalificeerde
Service
Partnerof
specialist.
OPMERKING
Verkeerde
brandstoffen
kunnen
het
brandstofj
systeem
en
de
motor
beschadigen.
Er
bestaat gevaar
voor
schade.
Geen
brandstoffen
met
hoger
aandeel
ethanol
als
aanbevolen
tanken.
Seite
382MOBILITEITBedrijfsstoffen382
Online
Edition
for
Part
no.
01405A11260
-
VI/20

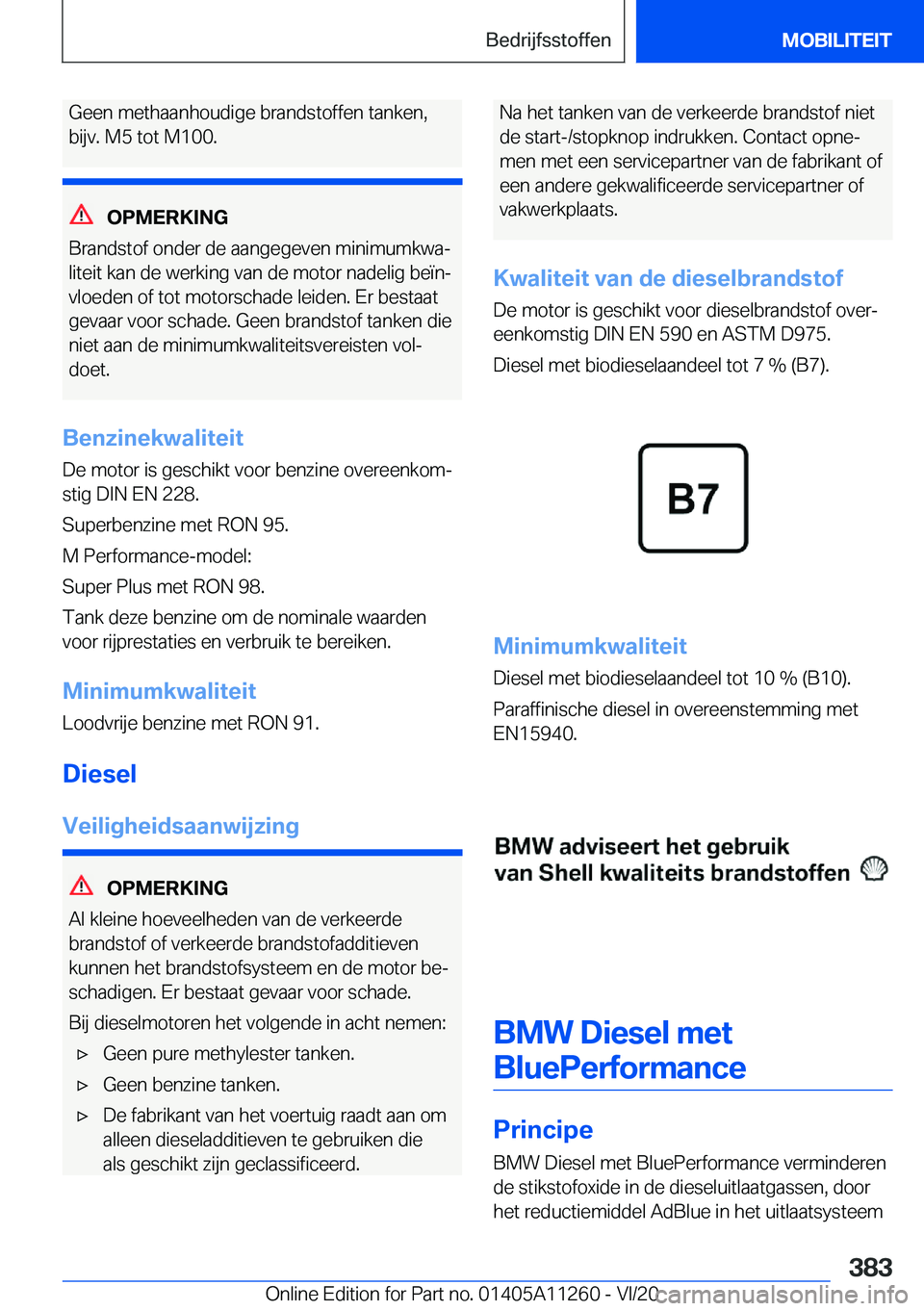

Geen
methaanhoudige
brandstoffen
tanken,
bijv.
M5
tot
M100.
OPMERKING
Brandstof
onder
de
aangegeven
minimumkwaj liteit
kan
de
werking
van
de
motor
nadelig
be

te
spuiten.
In
de
katalysator
vindt
een
chemischereactie
plaats
die
de
stikstofoxide
minimaliseert.

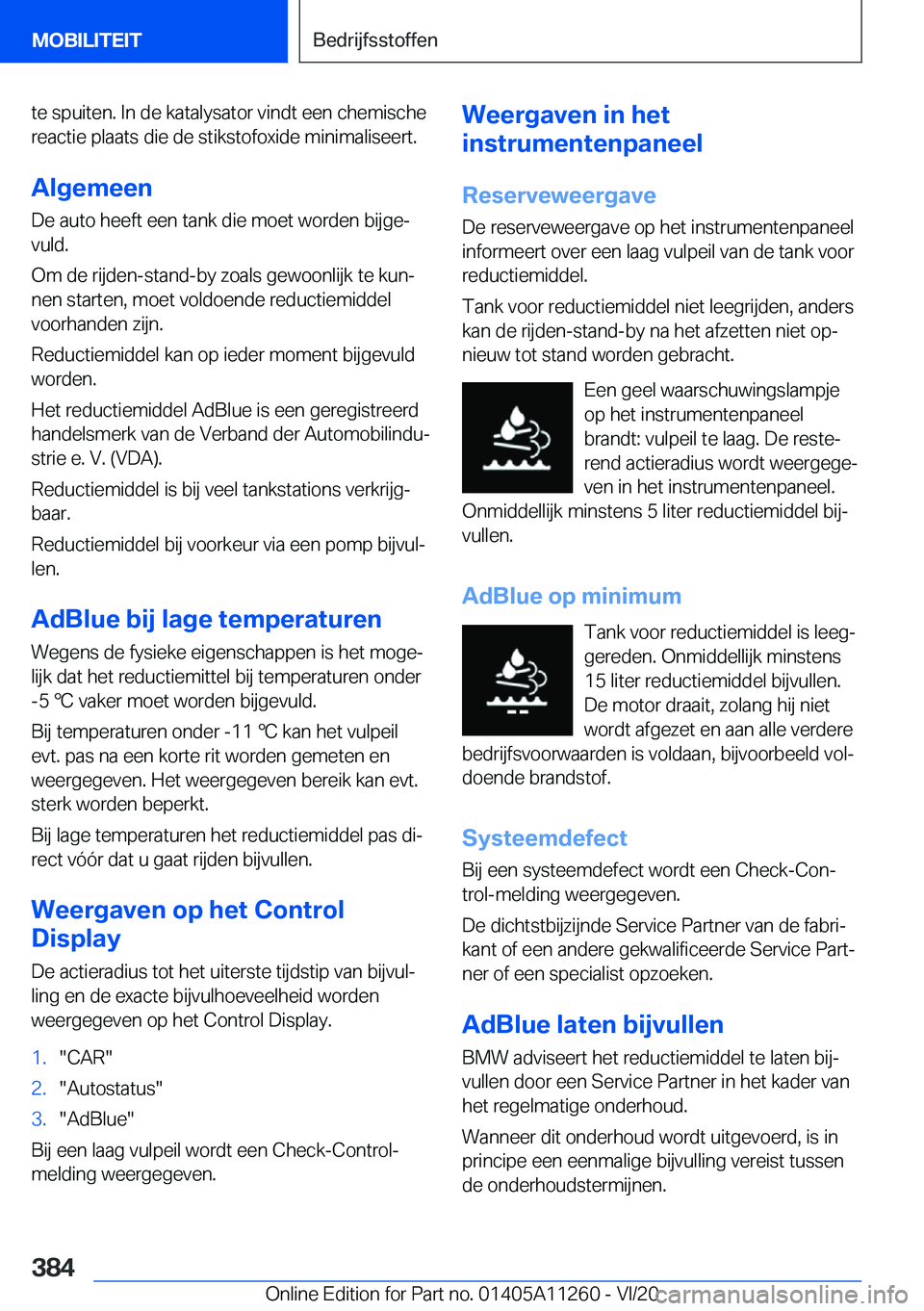

Algemeen
De
auto
heeft
een
tank
die
moet
worden
bijgej vuld.
Om
de
rijden-stand-by
zoals
gewoonlijk
te
kunj
nen
starten,
moet
voldoende
reductiemiddel
voorhanden
zijn.
Reductiemiddel
kan
op
ieder
moment
bijgevuld worden.
Het
reductiemiddel
AdBlue
is
een
geregistreerd handelsmerk
van
de
Verband
der
Automobilinduj strie
e.
V.
(VDA).
Reductiemiddel
is
bij
veel
tankstations
verkrijgj baar.
Reductiemiddel
bij
voorkeur
via
een
pomp
bijvulj len.
AdBlue
bij
lage
temperaturen
Wegens
de
fysieke
eigenschappen
is
het
mogej lijk
dat
het
reductiemittel
bij
temperaturen
onder
-5
