2020 YAMAHA YZF-R1M Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
4-2
4
PAU10474
Interruptor principal/bloqueio da
d ireçãoO interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições são descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU84031
LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos e as luzes do veículo são ligadas. O
motor pode ser ligado. A chave não pode
ser retirada.NOTA Os faróis dianteiros acendem-se
quando o motor é colocado em fun-
cionamento.
 Para evitar a drenagem da bateria,
não deixe a chave na posição ON sem
o motor estar em funcionamento.
PAU10662
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca ro de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desliga dos, o que po de resultar na
per da de controlo ou num aci dente.
PAU73800
BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada. Para bloquear a direção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em- purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.NOTASe a direção não bloquear, tente virar o
guiador ligeiramente para a direita.
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.12
UB3LP0P0.book Page 2 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-3
4
Para desbloquear a direçãoEmpurre a chave para dentro e rode-a para
“OFF”.
PAU66055
Interruptores do guia dorEsquer do
Direito
1. Premir.
2. Mudança de direção.12
1. Interruptor de Ultrapassagem/LAP“ /LAP”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor de perigo “OFF/ ”
4. Interruptor da buzina “ ”
5. Interruptor do sinal de mudança de direção “/”
1
2
54 3
1. Interruptor de modo “MODE”
2. Botão para cima
3. Botão central
4. Botão para baixo
1. Interruptor de paragem/andamento/arranque “ / / ”
2. Interruptor de roda “ ”
1 2
3
4
1
2
UB3LP0P0.book Page 3 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-4
4
PAU66091
Interruptor de ultrapassagem/LAP
“/LAP”
Prima este interruptor para acender breve-
mente os faróis dianteiros e para assinalar
o início de cada volta ao utilizar o tempori-
zador de voltas.
PAU79872
Interruptor de farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender o farol de médios.NOTASe o interruptor estiver regulado para farol
de médios, acende-se apenas o farol dian-
teiro esquerdo. Se o interruptor estiver re-
gulado para máximos, acendem-se os dois
faróis dianteiros.
PAU66040
Interruptor do sinal d e mudança de
d ireção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central. Para desligar os sinais de mudança de di-
reção, prima o interruptor depois deste ter
voltado para a posição central.
PAU66030
Interruptor
da buzina “ ”
Prima este interruptor para buzinar.
PAU66060
Interruptor de paragem/an damento/
arranque “ / / ”
Para ligar o motor com o motor de arran-
que, coloque este interruptor em “ ” e
depois prima o interruptor em direção
a “ ”. Consulte a página 6-2 para obter
instruções relativas ao arranque, antes de
colocar o motor em funcionamento.
Coloque este interruptor em “ ” para des-
ligar o motor em caso de emergência, tal
como quando o veículo se vira ou o cabo
do acelerador fica preso.
PAU88272
Interruptor de perigo “OFF/ ”
Utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção). As
luzes de perigo são utilizadas em caso de
emergência ou para avisar outros conduto-
res quando o seu veículo está parado num
local onde possa representar um perigo
para o trânsito. As luzes de perigo só podem ser ligadas ou
desligadas quando a chave está na posi-
ção “ON”. Pode rodar o interruptor princi-
pal para a posição “OFF” ou “LOCK” e as
luzes de perigo continuarão intermitentes.
Para desligar as luzes de perigo, rode o in-
terruptor principal para a posição “ON” e
acione novamente o interruptor de perigo.
PRECAUÇÃO
PCA10062
Não utilize as luzes d
e perigo durante
um longo períod o de tempo com o mo-
tor desliga do, caso contrário a bateria
pod e descarregar.
PAU88400
Interruptor de mo do “MODE”
Utilize o interruptor de modo para alterar os
modos YRC ou para editar os pontos de
afinação de PWR, TCS, SCS e EBM no
ecrã principal. Este interruptor possui três
botões.
Botão para cima - prima este botão para
alterar o ponto de afinação de YRC selecio-
nado para cima.
Botão central - prima este botão para rolar
da esquerda para a direita entre os itens
MODE, PWR, TCS, SCS e EBM.
Botão para baixo - prima este botão para
alterar o ponto de afinação de YRC selecio-
nado para baixo.
UB3LP0P0.book Page 4 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-5
4
NOTA O botão central também é utilizado
para ativar o sistema de controlo de
lançamento. Quando o ícone LCS es-
tiver cinzento, prima continuamente o
botão central. O ícone LCS ficará in-
termitente e mudará para branco
quando o sistema tiver sido ativado.
 O sistema de controlo de tração só
pode ser desativado a partir do ecrã
principal. Selecione TCS com o botão
central e, em seguida, prima continu-
amente o botão para cima até ser
apresentado TCS OFF. Para voltar a
ativar o sistema de controlo de tração,
utilize o botão para baixo.
 Quando o TCS tiver sido desativado,
os sistemas SCS, LCS e LIF também
ficam desativados para todos os mo-
dos YRC.
 Veja “YRC Setting” na página 4-17
para obter mais informações sobre
como personalizar os modos YRC e
ajustar os níveis do ponto de afinação
do item YRC.
PAU66100
Botão rotativo “ ”
Quando o ecrã principal estiver definido
como STREET MODE, utilize o botão rota-
tivo para deslocar e repor os itens de visu-
alização de informações.
Quando o ecrã principal estiver definido
como TRACK MODE, utilize o botão rotati-
vo para deslocar e repor os itens de visua-
lização de informações e para ativar o
temporizador de voltas à pista.
Quando voltar para o ecrã do MENU do vi-
sor, utilize o botão rotativo para navegar
pelos módulos de pontos de afinação e al-
terar os pontos de afinação.
Acione o botão rotativo da seguinte forma.
Rodar para cima - rode-o para cima, para
deslocar para cima/para a esquerda ou au-
mentar o valor de um ponto de afinação.
Ro dar para baixo - rode-o para baixo,
para deslocar para baixo/para a direita ou
diminuir o valor de um ponto de afinação.
Premir rápi do - prima o botão por breves
instantes para selecionar e confirmar as
suas seleções.
Premir longo - prima o interruptor durante
um segundo para repor um item de visuali-
zação de informações ou para aceder e sair
do ecrã do MENU.
NOTA Para mais informações sobe o ecrã
principal e as suas funções, consulte
a página 4-9.
 Para mais informações sobre o ecrã
do MENU e sobre como alterar os
pontos de afinação, consulte a página
4-15.
UB3LP0P0.book Page 5 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-6
4
PAU4939H
In dica dores luminosos e luzes de
a d vertência
PAU88280
In dica dores luminosos de mu dança de
d ireção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU88300
In dica dor luminoso d e ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU88310
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU88320
Luz de ad vertência do nível d e
combustível “ ”
Esta luz de advertência acende-se quando
o nível de combustível desce abaixo de 3.0
L (0.79 US gal, 0.66 Imp.gal) aproximada-
mente. Quando isto acontece, reabasteça
o mais brevemente possível.
O circuito elétrico da luz de advertência
pode ser verificado ligando o veículo. A luz
de advertência deverá acender-se durante
alguns segundos e depois apagar-se.
NOTASe a luz de advertência não acender de to-
do, se mantiver ligada após o reabasteci-
mento, ou se a luz de advertência piscar
repetidamente, solicite a um concessioná-
rio Yamaha que verifique o veículo.
PAU88330
In dica dor luminoso d e avaria (MIL) “ ”
Esta luz acende-se ou começa a piscar, se
for detetado um problema no motor ou
noutro sistema de controlo do veículo. Se
isto acontecer, solicite a um concessioná-
rio Yamaha que verifique o sistema de
diagnóstico a bordo. O circuito elétrico da
luz de advertência pode ser verificado ati-
vando a alimentação do veículo. A luz de-
verá acender-se durante alguns segundos
e depois apagar-se. Se a luz não se acen-
der logo quando o veículo é ligado ou se
permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o veículo.PRECAUÇÃO
PCA26820
Se o MIL começar a piscar, re duza a ve-
loci dad e do motor, a fim de evitar d anos
no sistema de escape.
1. Luz de advertência do nível de combustível
“”
2. Luz de advertência da Pressão do óleo e da Temperatura do refrigerante “ ”
3. Luz de advertência do sistema auxiliar “ ”
4. Indicador luminoso do controlo de estabilidade “ ”
5. Indicador luminoso de mudança de velocidade “ ”
6. Indicador luminoso de máximos “ ”
7. Luz de advertência do ABS “ ”
8. Indicador luminoso de mau funcionamento “ ”
9. Indicador luminoso de mudança de direção direita “ ”
10.Indicador luminoso de mudança de direção esquerda “ ”
11.Indicador luminoso de ponto morto “ ”
12.Indicador luminoso do sistema imobilizador “ ”
ABS
1 2
GPSN
LCSQS
LIF 2
ODO123456 TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-APWR 1TCS 3SCS 2EBM 1T-2
5
12
6
7
9
8
1012
11
3
4
UB3LP0P0.book Page 6 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-7
4
NOTAO motor é rigorosamente controlado para o
sistema de diagnóstico de bordo poder de-
tetar qualquer deterioração ou avaria do
sistema de controlo de emissões. Devido a
esta especificação, o MIL pode acender-se
ou começar a piscar devido a modificações
do veículo, falta de manutenção ou uso ex-
cessivo e indevido do motociclo. Para evi-
tar esta situação, observe as seguintes
precauções.
 Não tente modificar o software da uni-
dade de controlo do motor.
 Não acrescente quaisquer acessórios
elétricos que possam interferir com o
controlo do motor.
 Não use acessórios ou peças, nome-
adamente suspensões, velas de igni-
ção, injetores, sistemas de escape,
etc., do mercado de reposição.
 Não altere as especificações do siste-
ma de transmissão (corrente, carre-
tos, rodas, pneus, etc.).
 Não remova nem altere o sensor de
O2, o sistema de indução de ar ou as
peças do sistema de escape (catalisa-
dores, EXUP, etc.).
 Mantenha uma corrente de transmis-
são adequada.
 Mantenha a pressão correta nos
pneus. 
Mantenha uma altura adequada do
pedal do travão, para impedir que o
travão traseiro seja arrastado.
 Não opere o veículo de forma exces-
siva. Por exemplo, abrir e fechar repe-
tida ou excessivamente a aceleração,
corridas, burn outs, cavalinhos, pre-
mir sistematicamente o pedal de em-
braiagem só até metade, etc.
PAU88342
Luz de ad vertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando o veículo
é ligado e desliga-se após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou superior.NOTASe a luz de advertência não funcionar
como se descreve acima, ou se a luz de ad-
vertência se acender durante a condução,
é possível que o ABS não esteja a funcionar
bem. Solicite a um concessionário Yamaha
que verifique o veículo logo que possível.
AVISO
PWA16043
Se a luz de ad vertência do ABS não se
d esligar depois de o veículo atingir os 10
km/h (6 mi/h) ou se a luz de ad vertência
se acen der durante a con dução: 
Tenha mais cui dad o para evitar o
bloqueio das ro das durante trava-
gens de emergência.
 Solicite a um concessionário
Yamaha que verifique o veículo
logo que possível.
PAU67433
Indica dor luminoso d e mudança de
veloci dad es “ ”
O indicador luminoso acende-se quando é
necessário mudar para uma velocidade su-
perior. As velocidades do motor a que se
acende e apaga podem ser ajustadas.
(Consulte a página 4-27.)NOTAQuando o veículo é ligado, esta luz deverá
acender-se durante alguns segundos e de-
pois apagar-se. Se a luz não se acender ou
permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o veículo.
PAU88350
In dica dor luminoso d o sistema
imobiliza dor “ ”
Depois de o interruptor principal ser desli-
gado e de terem passado 30 segundos, o
indicador luminoso ficará intermitente indi-
cando que o sistema imobilizador está ati-
UB3LP0P0.book Page 7 Monday, August 5, 2019 1:31 PM

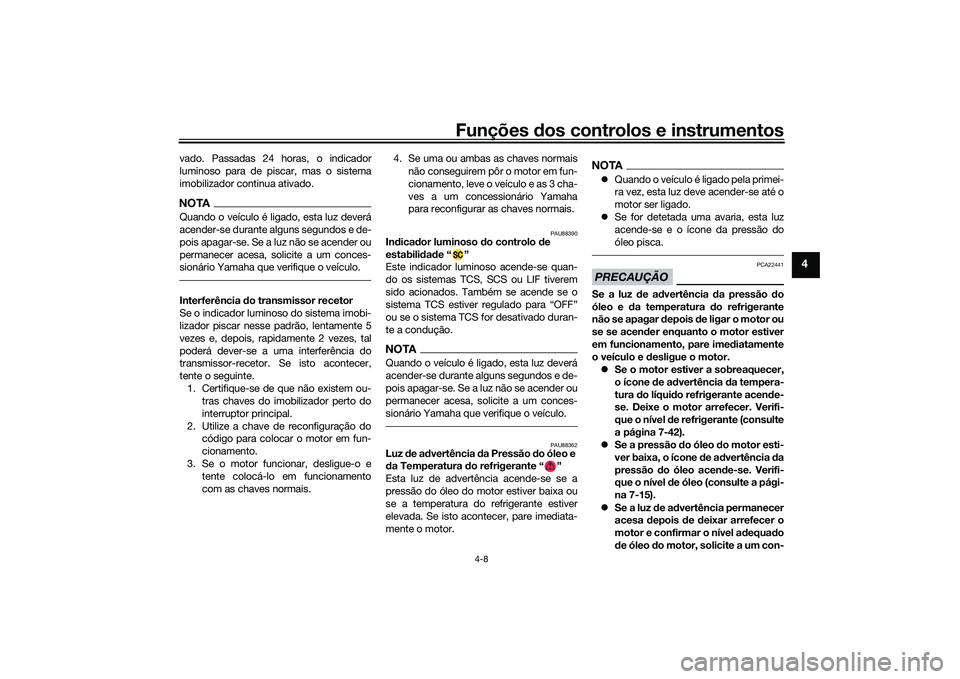

Funções dos controlos e instrumentos
4-8
4
vado. Passadas 24 horas, o indicador
luminoso para de piscar, mas o sistema
imobilizador continua ativado.NOTAQuando o veículo é ligado, esta luz deverá
acender-se durante alguns segundos e de-
pois apagar-se. Se a luz não se acender ou
permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o veículo.Interferência do transmissor recetor
Se o indicador luminoso do sistema imobi-
lizador piscar nesse padrão, lentamente 5
vezes e, depois, rapidamente 2 vezes, tal
poderá dever-se a uma interferência do
transmissor-recetor. Se isto acontecer,
tente o seguinte. 1. Certifique-se de que não existem ou- tras chaves do imobilizador perto do
interruptor principal.
2. Utilize a chave de reconfiguração do código para colocar o motor em fun-
cionamento.
3. Se o motor funcionar, desligue-o e tente colocá-lo em funcionamento
com as chaves normais. 4. Se uma ou ambas as chaves normais
não conseguirem pôr o motor em fun-
cionamento, leve o veículo e as 3 cha-
ves a um concessionário Yamaha
para reconfigurar as chaves normais.
PAU88390
Indica dor luminoso d o controlo de
estabili dad e“ ”
Este indicador luminoso acende-se quan-
do os sistemas TCS, SCS ou LIF tiverem
sido acionados. Também se acende se o
sistema TCS estiver regulado para “OFF”
ou se o sistema TCS for desativado duran-
te a condução.NOTAQuando o veículo é ligado, esta luz deverá
acender-se durante alguns segundos e de-
pois apagar-se. Se a luz não se acender ou
permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o veículo.
PAU88362
Luz de a dvertência da Pressão do óleo e
d a Temperatura do refrigerante “ ”
Esta luz de advertência acende-se se a
pressão do óleo do motor estiver baixa ou
se a temperatura do refrigerante estiver
elevada. Se isto acontecer, pare imediata-
mente o motor.
NOTA Quando o veículo é ligado pela primei-
ra vez, esta luz deve acender-se até o
motor ser ligado.
 Se for detetada uma avaria, esta luz
acende-se e o ícone da pressão do
óleo pisca.PRECAUÇÃO
PCA22441
Se a luz de ad vertência da pressão do
óleo e da temperatura do refrigerante
não se apagar d epois de ligar o motor ou
se se acen der enquanto o motor estiver
em funcionamento, pare ime diatamente
o veículo e d esligue o motor.
 Se o motor estiver a sobreaquecer,
o ícone de ad vertência da tempera-
tura do líqui do refrigerante acen de-
se. Deixe o motor arrefecer. Verifi-
que o nível de refrigerante (consulte
a página 7-42).
 Se a pressão do óleo do motor esti-
ver baixa, o ícone de a dvertência da
pressão do óleo acen de-se. Verifi-
que o nível de óleo (consulte a pági-
na 7-15).
 Se a luz d e advertência permanecer
acesa depois de deixar arrefecer o
motor e confirmar o nível ad equado
d e óleo d o motor, solicite a um con-
UB3LP0P0.book Page 8 Monday, August 5, 2019 1:31 PM

Funções dos controlos e instrumentos
4-9
4
cessionário Yamaha que verifique o
veículo. Não continue a utilizar o
veículo!
PAU88370
Luz de a dvertência do sistema auxiliar
“”
Esta luz de advertência acende-se se for
detetado um problema num sistema não
relacionado com o motor.NOTAQuando o veículo é ligado, esta luz deverá
acender-se durante alguns segundos e de-
pois apagar-se. Caso contrário, solicite a
um concessionário Yamaha que verifique o
veículo.
PAU79285
VisorO visor tem dois modos de apresentação
do ecrã principal diferentes: STREET
MODE e TRACK MODE. A maioria das fun-
ções podem ser vistas em ambos os mo-
dos, mas a apresentação difere
ligeiramente. Os itens seguintes podem ser
vistos no visor.  Velocímetro
 Taquímetro
 Visor de informações
 Visor da caixa de transmissão
 Indicador de pressão do travão dian-
teiro
 Indicador de aceleração
 Apresentação dos pontos de afinação
do YRC MODE/PWR/TCS/SCS/EBM
 Apresentação dos pontos de afinação
do YRC LCS/QS/LIF/BC
 Indicador ERS (YZF-R1M)
 Indicador GPS (modelos equipados
com CCU)
 Indicador de Registo (modelos equi-
pados com CCU)
 Relógio
 Indicador de fixação do valor máximo
das rotações
 Contador de tempos de voltas
 Vários ícones de advertência
 Advertência de modo de erro “Err”
NOTAEste modelo dispõe de um visor de cristal
líquido com transístor de película fina (TFT
LCD) que proporciona um bom contraste e
uma boa leitura nas mais variadas condi-
ções de iluminação. Contudo, devido à na-
tureza desta tecnologia, é normal que um
reduzido número de pixels fique inativo.
UB3LP0P0.book Page 9 Monday, August 5, 2019 1:31 PM
