2020 YAMAHA YZF-R1M Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
7-23
7
 Os pneus completamente novos
pod em ter uma ad erência relativa-
mente fraca em certas superfícies
d e estra da até terem si do “rod a-
d os”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
d uzir mo derad amente durante
aproxima damente 100 km (60 mi)
antes de fazer qualquer viagem a
alta veloci dad e.
 Os pneus têm de ser aqueci dos an-
tes de uma viagem a alta veloci da-
d e.
 Ajuste sempre a pressão de ar dos
pneus em conformi dad e com as
con dições de utilização.
PAU66460
Ro das de magnésio fun did oPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos a estas rodas.
 Antes de cada viagem, deverá verifi-
car se os aros da rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
 A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar em fraco desem-
penho, características de
manuseamento adversas e vida redu-
zida do pneu.
Estas rodas são feitas de magnésio e re-
querem cuidados especiais.  Ao equilibrar a roda, devem utilizar-se
pesos de encaixe para evitar riscar a
roda.
 Inspecione regularmente a roda para
verificar se apresenta fendas e riscos.
Utilize tinta para retoques ou outro se-
lante para evitar a corrosão. 
Siga as instruções de limpeza indica-
das na página 8-1.
UB3LP0P0.book Page 23 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-24
7
PAU67342
Ajuste da folga da alavanca da
embraiagemMeça a folga da alavanca da embraiagem
conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respetiva cavilha ajusta-
dora na alavanca da embraiagem na
direção (a). Para reduzir a folga da alavanca
da embraiagem, rode a cavilha ajustadora
na direção (b).
NOTACaso não consiga obter a folga especifica-
da para a alavanca da embraiagem seguin-
do os procedimentos descritos acima, faça
o seguinte.1. Rode a cavilha ajustadora na alavanca
da embraiagem totalmente na direção
(a) para desapertar o cabo da em-
braiagem.
2. Retire a carenagem B. (Consulte a pá-
gina 7-10.)
3. Desaperte a contraporca mais abaixo no cabo da embraiagem.
4. Para aumentar a folga da alavanca da embraiagem, rode a respetiva porca
ajustadora na direção (a). Para reduzir
a folga da alavanca da embraiagem,
rode a porca ajustadora na direção
(b). 5. Aperte a contraporca.
6. Monte a carenagem.
1. Cavilha ajustadora da folga da alavanca da
embraiagem
2. Folga da alavanca da embraiagemFolga da alavanca da embraiagem:
10.0–15.0 mm (0.39–0.59 in)2 1
(a)
(b)
1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem
(b)
(a)
2
1
UB3LP0P0.book Page 24 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-25
7
PAU37914
Verificação da folga d a alavanca
d o travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que inspe-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão pod e indicar a pre-
sença de ar no sistema hi dráulico. Se
houver ar no sistema hi dráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes d e utilizar o veículo.
O ar no sistema hi dráulico diminuirá o
d esempenho dos travões, o que po derá
resultar na per da de controlo e num aci-
d ente.
PAU36505
Interruptores das luzes dos tra-
võesA luz do travão deverá acender imediata-
mente antes de a travagem produzir efeito.
A luz do travão é ativada por interruptores
ligados à alavanca do travão ou ao pedal
do travão. Uma vez que os interruptores
das luzes dos travões são componentes do
sistema de travão antibloqueio, a sua ma-
nutenção deverá ser apenas realizada por
um concessionário Yamaha.
PAU22393
Verificação das pastilhas dos
travões da frente e de trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU36891
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com indicadores de desgas-
te, que lhe permitem verificar o respetivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição dos indicadores de
desgaste enquanto aciona o travão. Caso
uma pastilha do travão se tenha gasto até
ao ponto em que um indicador de desgaste
1. Sem folga da alavanca do travão
1
1. Indicador de desgaste da pastilha do travão
1
1
UB3LP0P0.book Page 25 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-26
7
atinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pas-
tilhas do travão como um conjunto.
PAU46292
Pastilhas do travão de trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que a ranhura indicadora de des-
gaste tenha quase aparecido, solicite a um
concessionário Yamaha que substitua as
pastilhas do travão como um conjunto.
PAU22583
Verificar o nível de líqui do dos
travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Verifique o nível de líquido
dos travões com o reservatório numa posi-
ção vertical. Reabasteça o líquido dos tra-
vões, se necessário.PRECAUÇÃO
PCA17641
O líquid o dos travões po derá danificar
superfícies pinta das ou peças plásticas.
Limpe sempre de ime diato o líquid o der-
rama do.
Travão dianteiro
Travão traseiro
À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente.  Um nível reduzido de líquido dos tra-
vões pode indicar que as pastilhas
dos travões estão gastas ou que exis-
1. Ranhura indicadora de desgaste da pastilha
do travão
1
1
Líqui do d os travões especifica do:
DOT 4
1. Marca do nível mínimo
1. Marca do nível mínimo
UPPER
LOWER
1
UPPER
LOWER
1
UB3LP0P0.book Page 26 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-27
7
te uma fuga no sistema de travagem.
Por conseguinte, verifique se as pasti-
lhas dos travões estão gastas e se o
sistema de travagem apresenta fugas.
 Se o nível de líquido dos travões des-
cer repentinamente, solicite a um con-
cessionário Yamaha que verifique
qual a causa antes de conduzir.AVISO
PWA15991
Uma manutenção ina dequa da po de re-
sultar em per da de capaci dad e de trava-
gem. Cumpra as seguintes precauções:
 Se o líqui do dos travões for insufi-
ciente, po derá ocorrer entra da de
ar no sistema de travagem, re du-
zin do o d esempenho da travagem.
 Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
d o dos travões DOT 4 de um
recipiente sela do.
 Utilize apenas o líqui do dos travões
especifica do, caso contrário os ve-
d antes de borracha po dem deterio-
rar-se, causan do fugas.
 Reabasteça com o mesmo tipo d e
líqui do de travões. A a dição de lí-
qui do dos travões diferente de DOT
4 p

o de resultar numa reação quími-
ca nociva. 
Durante o reabastecimento, tenha
cui dad o para que não entre água no
reservatório d e líquido d os travões.
A água fará o ponto de ebulição do
flui do descer significativamente e
pod erá resultar na formação de
uma bolsa d e vapor.
PAU22734
Mudança do líqui do dos travõesSolicite a mudança do líquido dos travões
num concessionário Yamaha a cada 2
anos. Para além disso, mande substituir os
vedantes de óleo dos cilindros mestre e
das pinças dos travões, assim como os tu-
bos dos travões, nos intervalos especifica-
dos a seguir ou antes se apresentarem
danos ou fugas.
 Vedantes dos travões: a cada 2 anos
 Tubos dos travões: a cada 4 anos
UB3LP0P0.book Page 27 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-28
7
PAU22762
Folga da corrente de transmis-
sãoA folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU2277G
Verificação da folga da corrente de
transmissão 1. Coloque o motociclo no descanso la- teral.NOTAAo verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter
qualquer tipo de carga.2. Mude a transmissão para ponto mor-
to.
3. Meça a folga da corrente de transmis- são como indicado. 4. Se a folga da corrente de transmissão
estiver incorreta, ajuste-a do modo
que se segue. PRECAUÇÃO: Uma
folga ina dequad a da corrente de
transmissão sobrecarregará o mo-
tor assim como outras peças vitais
d o motociclo e pod e provocar pati-
nagem ou quebra da corrente. Se a
folga da corrente de transmissão
for superior a 35.0 mm (1.38 in), a
corrente po de danificar o chassis, o
braço oscilante e outras peças.
Para evitar que isto ocorra, mante-
nha a folga da corrente de trans-
missão dentro dos limites
especifica dos.
[PCA17791] PAU74260
Ajuste
da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são. 1. Desaperte a porca do eixo e a contra- porca em ambos os lados do braço
oscilante.
2. Para apertar a corrente de transmis- são, rode a cavilha ajustadora da folga
da corrente de transmissão em am-
bos os lados do braço oscilante na di-
reção (a). Para desapertar a corrente
de transmissão, rode a cavilha ajusta-
1. Folga da corrente de transmissãoFolga da corrente de transmissão:
25.0–35.0 mm (0.98–1.38 in)
1
1. Polia da corrente de transmissão
2. Porca do eixo
3. Cavilha ajustadora da folga da corrente de
transmissão
4. Contraporca
5. Marcas de alinhamento
5 3
1 2
4
UB3LP0P0.book Page 28 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-29
7
dora em ambos os lados do braço os-
cilante na direção (b) e empurre a roda
traseira para a frente.
NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente de transmissão estão na mesma
posição para obter um correto alinhamento
das rodas.3. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados. 4. Certifique-se de que as polias da cor-
rente de transmissão estão na mesma
posição, a folga da corrente de trans-
missão está correta, e a corrente de
transmissão se move suavemente.
PAU23026
Limpeza e lubrificação da cor-
rente de transmissãoA corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão do seguinte modo:PRECAUÇÃO
PCA10584
A corrente de transmissão d everá ser lu-
brifica da após lavar o motociclo, con du-
zir à chuva ou con duzir em áreas
húmi das.1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
d anificar os anéis de ve dação em
O, não lave a corrente de transmis-
são a vapor, a alta pressão nem
com solventes inapropria dos.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda-
ção em O. PRECAUÇÃO: Não utilize
1. Cavilha ajustadora da folga da corrente de
transmissão
2. Contraporca
(a) 1
2
(b)
Binários d e aperto:
Porca do eixo:
190 N·m (19 kgf·m, 140 lb·ft)
Contraporca: 16 N·m (1.6 kgf·m, 12 lb·ft)
UB3LP0P0.book Page 29 Monday, August 5, 2019 1:31 PM

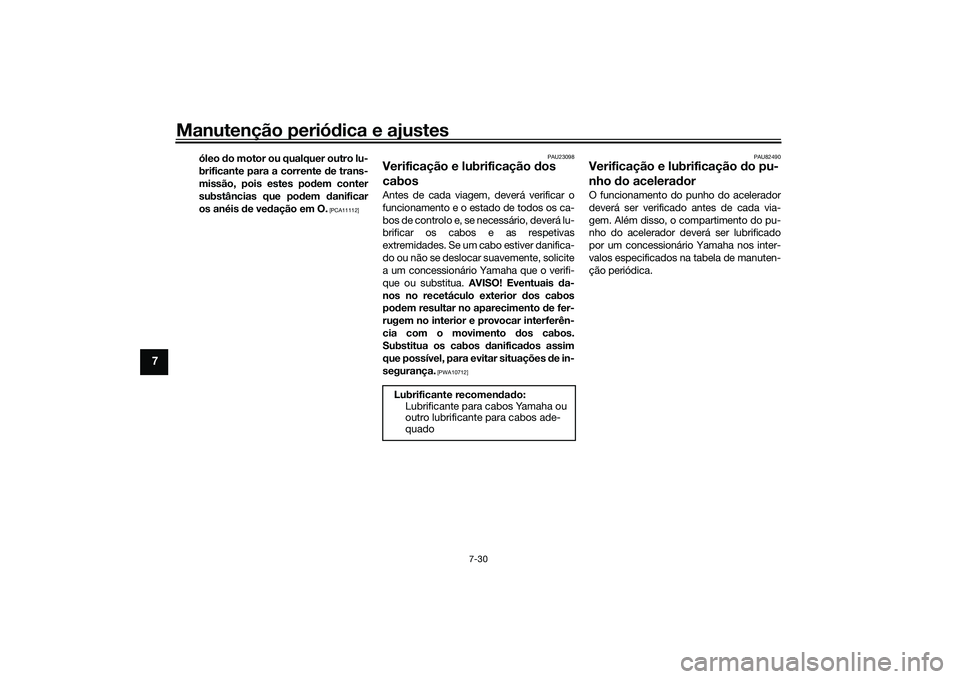

Manutenção periódica e ajustes
7-30
7
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-
missão, pois estes po dem conter
substâncias que po dem danificar
os anéis de ve dação em O.
[PCA11112] PAU23098
Verificação e lubrificação
dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais d a-
nos no recetáculo exterior dos cabos
pod em resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento d os cabos.
Substitua os cabos d anificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712] PAU82490
Verificação e lubrificação
do pu-
nho do acelera dorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o compartimento do pu-
nho do acelerador deverá ser lubrificado
por um concessionário Yamaha nos inter-
valos especificados na tabela de manuten-
ção periódica.
Lubrificante recomen dad o:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos ade-
quado
UB3LP0P0.book Page 30 Monday, August 5, 2019 1:31 PM
