2020 YAMAHA YZF-R125 transmission

Table des matières
Consignes de sécurité.....................1-1
Description........................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments ............2-3
Commandes et instruments............3-1
Contacteur à clé/antivol ..................3-1
Témoins et témoins d’alerte ............3-2
Bloc de compteurs
multifonctions ..............................3-4
Contacteurs à la poignée ..............3-12
Levier d’embrayage.......................3-13
Sélecteur au pied ..........................3-14
Levier de frein................................3-14
Pédale de frein ..............................3-15
Système ABS ................................3-15
Bouchon du réservoir de
carburant ...................................3-16
Carburant ......................................3-17
Durite de trop-plein du réservoir
de carburant ..............................3-19
Pot catalytique ..............................3-19
Selles .............................................3-20
Béquille latérale .............................3-21
Coupe-circuit d’allumage ..............3-22
Pour la sécurité – contrôles avant
utilisation...........................................4-1
Fonctionnement et points
importants concernant le
pilotage..............................................5-1
Rodage du moteur ..........................5-1
Démarrage du moteur .....................5-2
Passage de rapports .......................5-4
Comment réduire sa
consommation de carburant .......5-5
Stationnement .................................5-6
Entretien périodique et réglage.......6-1
Trousse de réparation .....................6-2
Entretiens périodiques du système
de contrôle des gaz
d’échappement ............................6-3Tableau des entretiens et
graissages périodiques ............... 6-4
Dépose et repose des carénages ... 6-8
Contrôle de la bougie ..................... 6-9
Huile moteur et élément du filtre
à huile ........................................ 6-10
Pourquoi Yamalube ...................... 6-13
Liquide de refroidissement ........... 6-13
Remplacement de l’élément du
filtre à air et nettoyage du tube
de vidange ................................. 6-15
Réglage du régime de ralenti du
moteur ....................................... 6-15
Réglage de la garde de la
poignée des gaz ........................ 6-16
Jeu de soupape ............................ 6-17
Pneus ............................................ 6-17
Roues coulées .............................. 6-20
Réglage de la garde du levier
d’embrayage ............................. 6-20
Contrôle de la garde du levier de
frein avant .................................. 6-21
Réglage de la garde de la pédale
de frein....................................... 6-22
Contacteurs de feu stop ............... 6-22
Contrôle des plaquettes de frein
avant et arrière........................... 6-23
Contrôle du niveau du liquide de
frein............................................ 6-24
Changement du liquide de frein.... 6-25
Tension de la chaîne de
transmission .............................. 6-26
Nettoyage et graissage de la
chaîne de transmission.............. 6-27
Contrôle et lubrification des
câbles ........................................ 6-28
Contrôle et lubrification de la
poignée et du câble des gaz ..... 6-28
Contrôle et lubrification de la
pédale de frein et du
sélecteur .................................... 6-29
Contrôle et lubrification des
leviers de frein et
d’embrayage ............................. 6-29
Contrôle et lubrification de la
béquille latérale ......................... 6-30
UB5GF1F0.book Page 1 Monday, August 19, 2019 3:21 PM

Commandes et instruments
3-13
3
Lorsque l’inverseur est réglé sur le feu de
route, les deux phares s’allument.
FAU12461Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12663Coupe-circuit du moteur “ / ”
Placer ce contacteur sur “ ” (marche)
avant de mettre le moteur en marche. En
cas d’urgence, comme par exemple lors
d’une chute ou d’un blocage de câble des
gaz, placer ce contacteur sur “ ” (arrêt)
afin de couper le moteur.
FAU12713Contacteur du démarreur “ ”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-2.
FAU12823
Levier d’embrayage
Pour désaccoupler la transmission du mo-
teur, par exemple pour changer de vitesse,
tirer le levier d’embrayage vers le guidon.
Relâcher le levier pour embrayer et trans-
mettre la puissance à la roue arrière.
N.B.

tient en tirant le levier rapidement et en le
relâchant lentement. (Voir page 5-4.)
1.
ZAUM1585
1
UB5GF1F0.book Page 13 Monday, August 19, 2019 3:21 PM

Fonctionnement et points importants concernant le pilotage
5-4
5
FAU16674
Passage de rapports
La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.
Pour passer au point mort ( ), enfoncer le


légèrement.
ATTENTION
FCA10261
Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.
Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de vi-
tesses et la transmission, qui nesont pas conçus pour résister au
choc infligé par un passage en
force des vitesses.
FAU85370Démarrage et accélération
1. Actionner le levier d’embrayage pour
débrayer.
2. Engager la première vitesse. Le té-
moin de point mort doit s’éteindre.
3. Donner progressivement des gaz tout
en relâchant lentement le levier d’em-
brayage.
4. Après le démarrage, couper les gaz
tout en actionnant rapidement le levier
d’embrayage.
5. Engager la deuxième vitesse. (Bien
veiller à ne pas engager le point mort.)
6. Accélérer un peu tout en relâchant
progressivement le levier d’em-
brayage.
7. Procéder de la même façon pour pas-
ser les vitesses suivantes.
FAU85380Décélération
1. Lâcher les gaz et actionner à la fois le
frein avant et le frein arrière sans à-
coups afin de ralentir.
2. Lorsque le véhicule décélère, rétro-
grader.
3. Lorsque le moteur est sur le point de
caler ou tourne irrégulièrement, serrer
le levier d’embrayage, utiliser les freins
pour ralentir la moto et continuer à ré-
trograder si nécessaire.
4. Dès que la moto est à l’arrêt, la boîte
de vitesses peut être mise au point
mort. Le témoin de point mort doit
s’allumer ; le levier d’embrayage peut
alors être relâché.
1. Point mort
2. Sélecteur au pied
ZAUM1592
1 2 3 4 5
6
1
2 N
UB5GF1F0.book Page 4 Monday, August 19, 2019 3:21 PM

Fonctionnement et points importants concernant le pilotage
5-5
5
AVERTISSEMENT
FWA17380
Un freinage incorrect peut être la
cause d’une perte de contrôle ou de
traction. Toujours utiliser les deux
freins et les serrer sans à-coups.
S’assurer que la moto et le moteur
ont suffisamment ralenti avant de
rétrograder. Le fait de rétrograder
lorsque la vitesse du véhicule ou le
régime du moteur sont trop élevés
pourrait provoquer une perte de
traction de la roue arrière ou un sur-
régime du moteur, ce qui pourrait
provoquer une perte de contrôle, un
accident et des blessures. Cela
pourrait également endommager le
moteur ou la transmission.
FAU16811
Comment réduire sa consomma-
tion de carburant
La consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.
Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.
Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
UB5GF1F0.book Page 5 Monday, August 19, 2019 3:21 PM

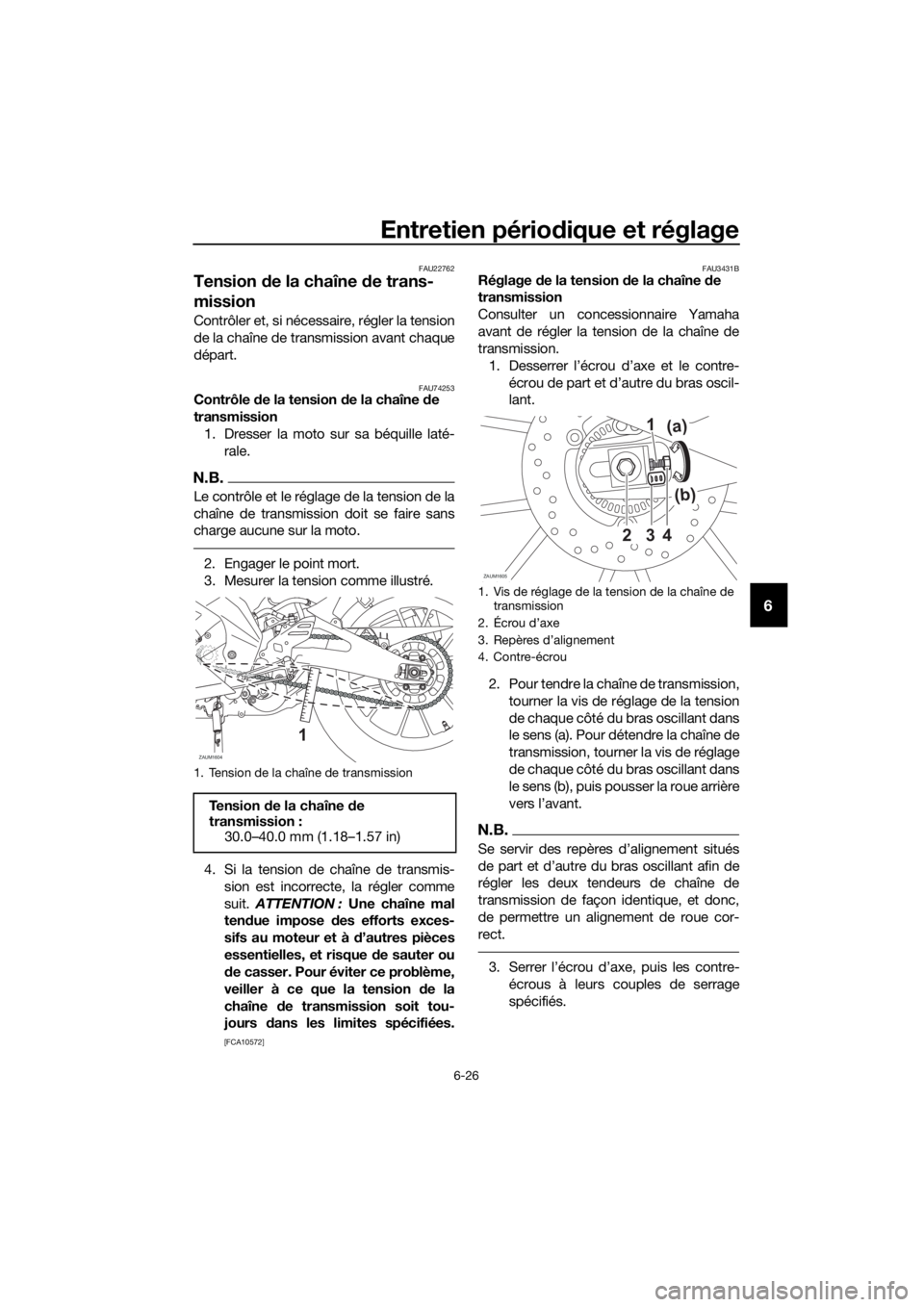

Entretien périodique et réglage
6-26
6
FAU22762
Tension de la chaîne de trans-
mission
Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU74253Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.
N.B.
Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.
2. Engager le point mort.
3. Mesurer la tension comme illustré.
4. Si la tension de chaîne de transmis-
sion est incorrecte, la régler comme
suit. ATTENTION : Une chaîne mal
tendue impose des efforts exces-
sifs au moteur et à d’autres pièces
essentielles, et risque de sauter ou
de casser. Pour éviter ce problème,
veiller à ce que la tension de la
chaîne de transmission soit tou-
jours dans les limites spécifiées.
[FCA10572]FAU3431B
Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Desserrer l’écrou d’axe et le contre-
écrou de part et d’autre du bras oscil-
lant.
2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue arrière
vers l’avant.
N.B.


régler les deux tendeurs de chaîne de
transmission de façon identique, et donc,
de permettre un alignement de roue cor-
rect.
3.
écrous à leurs couples de serrage
spécifiés.
1. Tension de la chaîne de transmission
Te n s i o n de la chaîne de
transmission :
30.0–40.0 mm (1.18–1.57 in)
ZAUM1604
1
1. Vis de réglage de la tension de la chaîne de
transmission
2. Écrou d’axe
3. Repères d’alignement
4. Contre-écrou
ZAUM1605
3 21
4
(b) (a)
UB5GF1F0.book Page 26 Monday, August 19, 2019 3:21 PM

Entretien périodique et réglage
6-27
6
4. S’assurer que les tendeurs de chaîne
sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans à-
coups.
FAU23026
Nettoyage et graissage de la
chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.
ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.
1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-
raient contenir des additifs qui en-
dommageraient les joints toriques
de la chaîne de transmission.
[FCA11112]
Couples de serrage :
Écrou d’axe :
85 N·m (8.5 kgf·m, 63 lb·ft)
Contre-écrou :
15 N·m (1.5 kgf·m, 11 lb·ft)
UB5GF1F0.book Page 27 Monday, August 19, 2019 3:21 PM

Soin et remisage de la moto
7-1
7
FAU37834
Remarque concernant les pièces
de couleur mate
ATTENTION
FCA15193
Certains modèles sont équipés de
pièces à finition mate. Demander conseil
à un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate de
cire.
FAU83443
Entretien
Un nettoyage fréquent et minutieux du vé-
hicule améliorera non seulement son appa-
rence, mais également ses performances
générales ainsi que la durée de vie utile de
nombreux composants. Le lavage, le net-
toyage et le polissage du véhicule vous
donneront également l’occasion d’inspec-
ter plus fréquemment son état. Veiller à la-
ver le véhicule après avoir roulé sous la
pluie ou près de la mer, car le sel est corro-
sif pour les métaux.
N.B.
Il est possible que du sel soit épandu
sur les routes des régions à fortes
chutes de neige pour faire fondre la
neige ou le verglas. Ce sel peut rester
sur les routes jusqu’au printemps ;
veiller donc à laver le dessous et les
parties du châssis après avoir roulé
dans ces régions.
Les produits d’entretien Yamaha
d’origine sont vendus sous la marque
YAMALUBE sur de nombreux mar-
chés dans le monde.
Consulter votre concessionnaire
Yamaha pour des conseils de net-
toyage supplémentaires.
ATTENTION
FCA26280
Un nettoyage incorrect peut provoquer
des dommages à la fois esthétiques et
mécaniques. Ne pas utiliser :
de nettoyeurs à haute pression ou à
jet de vapeur. Un nettoyage à une
pression excessive peut entraîner
des infiltrations d’eau et la détério-
ration des roulements de roue, des
freins, des joints de transmission et
des composants électriques. Éviter
d’appliquer des détergents à haute
pression tels que ceux qui sont dis-
ponibles dans les stations de la-
vage automatiques.
UB5GF1F0.book Page 1 Monday, August 19, 2019 3:21 PM

Soin et remisage de la moto
7-3
7
Après le lavage
1. Sécher le véhicule avec une peau de
chamois ou une serviette absorbante,
de préférence un tissu éponge micro-
fibre.
2. Pour les modèles équipés d’une
chaîne de transmission : Séchez la
chaîne de transmission puis lubrifiez-
la pour prévenir l’apparition de rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.
Cela permettra souvent d’éliminer des
systèmes d’échappement en acier
inoxydable les décolorations dues à la
chaleur.
4. Appliquer un spray de protection anti-
corrosion sur toutes les pièces métal-
liques, y compris les surfaces chro-
mées ou nickelées.
AVERTISSEMENT ! Ne pas appli-
quer de silicone ni d’huile en spray
sur les sièges, les poignées, les re-
pose-pieds en caoutchouc ou les
bandes de roulement des pneus.
Ces pièces deviendraient glis-
santes, ce qui pourrait provoquer
une perte de contrôle. Nettoyer soi-
gneusement la surface de ces élé-
ments avant d’utiliser le véhicule.
[FWA20650]
5. Traiter les pièces en caoutchouc, vi-
nyle et plastique non peintes avec un
produit d’entretien approprié.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Cirer toutes les surfaces peintes avec
une cire non abrasive ou utiliser un
spray de finition pour moto.
8. Une fois le nettoyage terminé, démar-
rer le moteur et le laisser tourner au ra-
lenti pendant plusieurs minutes pour
aider à sécher l’humidité restante.
9. Si la lentille de phare s’est embuée,
démarrer le moteur et allumer le phare
pour aider à éliminer l’humidité.10. Veiller à ce que le véhicule soit parfai-
tement sec avant de le remiser ou de
le couvrir.
ATTENTION
FCA26320
Ne pas appliquer de cire sur les
pièces en caoutchouc ou en plas-
tique non peintes.
Ne pas utiliser de produits de polis-
sage abrasifs, car ceux-ci attaquent
la peinture.
Faire preuve de modération lors de
l’application de cire et de produits
en spray. Essuyer l’excédent après
chaque application.
AVERTISSEMENT
FWA20660
Des impuretés restant sur les freins ou
les pneus peuvent provoquer une perte
de contrôle.
Vérifier qu’il n’y a ni lubrifiant ni cire
sur les freins ou les pneus.
Si nécessaire, laver les pneus à
l’eau savonneuse chaude.
Le cas échéant, nettoyer les
disques et les plaquettes de frein à
l’aide de nettoyant freins ou d’acé-
tone.
Avant de conduire à vitesse élevée,
effectuer un test de conduite afin de
vérifier le freinage et la prise de vi-
rages.
UB5GF1F0.book Page 3 Monday, August 19, 2019 3:21 PM
