2020 YAMAHA YZF-R1 ESP

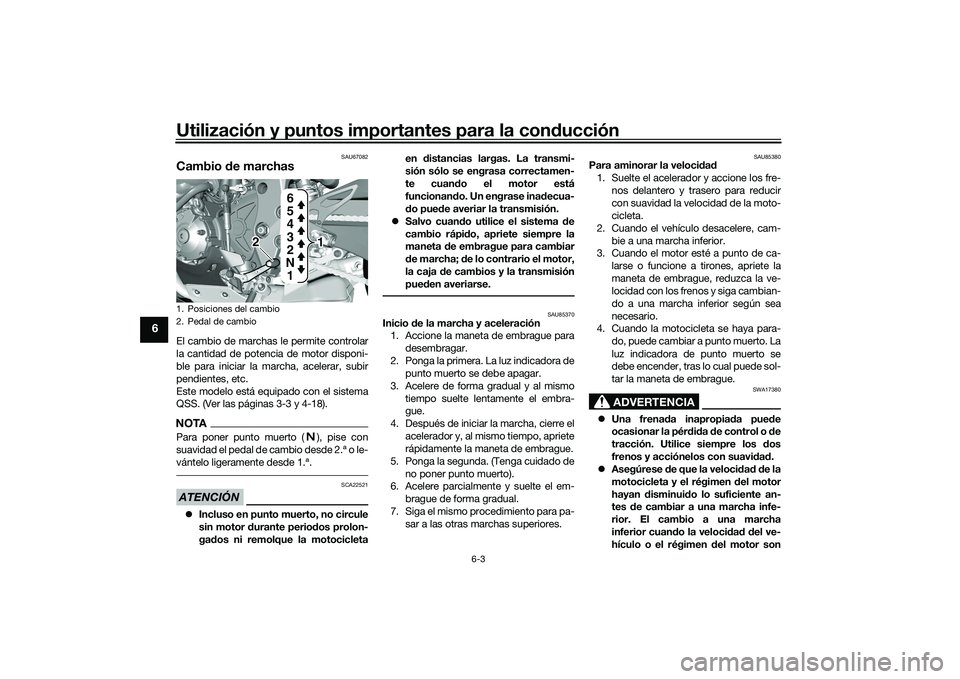

Utilización y puntos importantes para la conducción
6-3
6
SAU67082
Cambio de marchasEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.
Este modelo está equipado con el sistema
QSS. (Ver las páginas 3-3 y 4-18).NOTAPara poner punto muerto ( ), pise con
suavidad el pedal de cambio desde 2.ª o le-
vántelo ligeramente desde 1.ª.ATENCIÓN
SCA22521
 Incluso en punto muerto, no circule
sin motor d urante perio dos prolon-
ga dos ni remolque la motocicleta en
distancias largas. La transmi-
sión sólo se engrasa correctamen-
te cuan do el motor está
funcionand o. Un engrase ina decua-
d o pue de averiar la transmisión.
 Salvo cuan do utilice el sistema d e
cambio rápi do, apriete siempre la
maneta de embrague para cambiar
d e marcha; de lo contrario el motor,
la caja de cambios y la transmisión
pue den averiarse.
SAU85370
Inicio de la marcha y aceleración
1. Accione la maneta de embrague para
desembragar.
2. Ponga la primera. La luz indicadora de punto muerto se debe apagar.
3. Acelere de forma gradual y al mismo tiempo suelte lentamente el embra-
gue.
4. Después de iniciar la marcha, cierre el acelerador y, al mismo tiempo, apriete
rápidamente la maneta de embrague.
5. Ponga la segunda. (Tenga cuidado de no poner punto muerto).
6. Acelere parcialmente y suelte el em-
brague de forma gradual.
7. Siga el mismo procedimiento para pa- sar a las otras marchas superiores.
SAU85380
Para aminorar la veloci dad
1. Suelte el acelerador y accione los fre- nos delantero y trasero para reducir
con suavidad la velocidad de la moto-
cicleta.
2. Cuando el vehículo desacelere, cam- bie a una marcha inferior.
3. Cuando el motor esté a punto de ca-
larse o funcione a tirones, apriete la
maneta de embrague, reduzca la ve-
locidad con los frenos y siga cambian-
do a una marcha inferior según sea
necesario.
4. Cuando la motocicleta se haya para-
do, puede cambiar a punto muerto. La
luz indicadora de punto muerto se
debe encender, tras lo cual puede sol-
tar la maneta de embrague.
ADVERTENCIA
SWA17380
Una frena da inapropia da pue de
ocasionar la pér did a de control o d e
tracción. Utilice siempre los dos
frenos y acciónelos con suavi dad .
 Asegúrese de que la veloci dad d e la
motocicleta y el régimen del motor
hayan disminui do lo suficiente an-
tes de cambiar a una marcha infe-
rior. El cambio a una marcha
inferior cuan do la veloci dad d el ve-
hículo o el régimen del motor son
1. Posiciones del cambio
2. Pedal de cambio
2
1 1
1
N 2 3
4
5
6
UB3LS0S0.book Page 3 Tuesday, August 6, 2019 1:11 PM

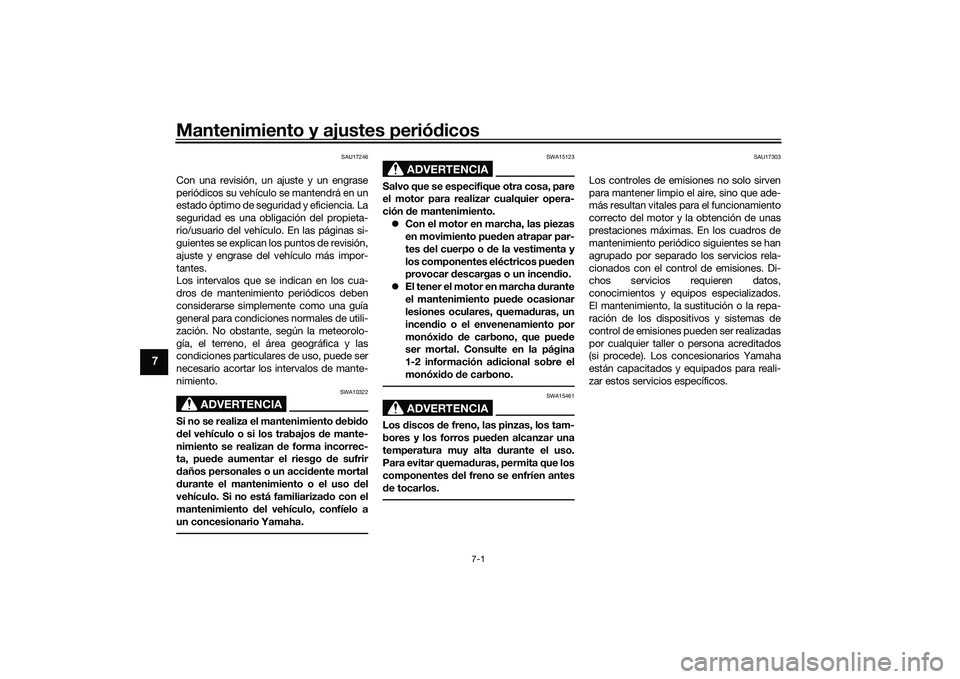

Mantenimiento y ajustes periódicos
7-1
7
SAU17246
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debi do
d el vehículo o si los trabajos de mante-
nimiento se realizan de forma incorrec-
ta, pue de aumentar el riesgo de sufrir
d años personales o un acci dente mortal
d urante el mantenimiento o el uso del
vehículo. Si no está familiariza do con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
 Con el motor en marcha, las piezas
en movimiento pue den atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pue den
provocar descargas o un incen dio.
 El tener el motor en marcha d urante
el mantenimiento pue de ocasionar
lesiones oculares, quema duras, un
incen dio o el envenenamiento por
monóxi do de carbono, que pue de
ser mortal. Consulte en la página
1-2 información a dicional sobre el
monóxi do d e carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pue den alcanzar una
temperatura muy alta durante el uso.
Para evitar quema duras, permita que los
componentes del freno se enfríen antes
d e tocarlos.
SAU17303
Los controles de emis iones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
UB3LS0S0.book Page 1 Tuesday, August 6, 2019 1:11 PM

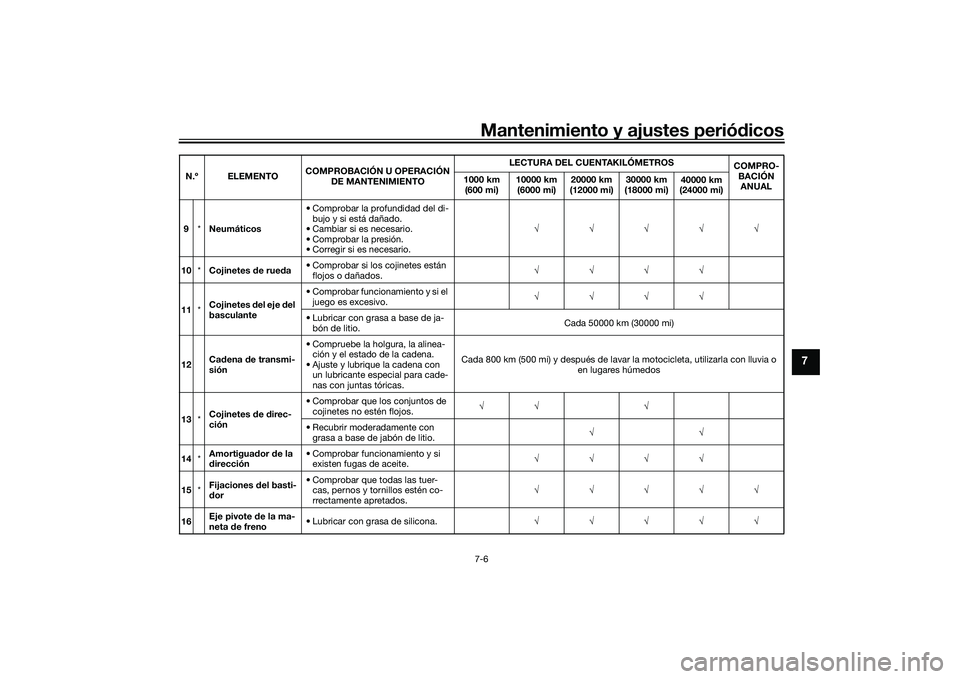

Mantenimiento y ajustes periódicos7-6
7
9 *Neumáticos • Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
10 *Cojinetes de rue da • Comprobar si los cojinetes están
flojos o dañados. √√√√
11 *Cojinetes
del eje del
basculante • Comprobar funcionamiento y si el
juego es excesivo. √√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 50000 km (30000 mi)
12 Ca
dena de transmi-
sión • Compruebe la holgura, la alinea-
ción y el estado de la cadena.
• Ajuste y lubrique la cadena con un lubricante especial para cade-
nas con juntas tóricas. Cada 800 km (500 mi) y después de lavar la motocicleta, utilizarla con lluvia o
en lugares húmedos
13 *Cojinetes
de direc-
ción • Comprobar que los conjuntos de
cojinetes no estén flojos. √√ √
• Recubrir moderadamente con grasa a base de jabón de litio. √√
14 *Amortigua
dor de la
d irección • Comprobar funcionamiento y si
existen fugas de aceite. √√√√
15 *Fijaciones
del basti-
d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados. √√√√√
16 Eje pivote
de la ma-
neta de freno • Lubricar con grasa de silicona.
√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(
18000 mi)40000 km
(24000 mi)
UB3LS0S0.book Page 6 Tuesday, August 6, 2019 1:11 PM

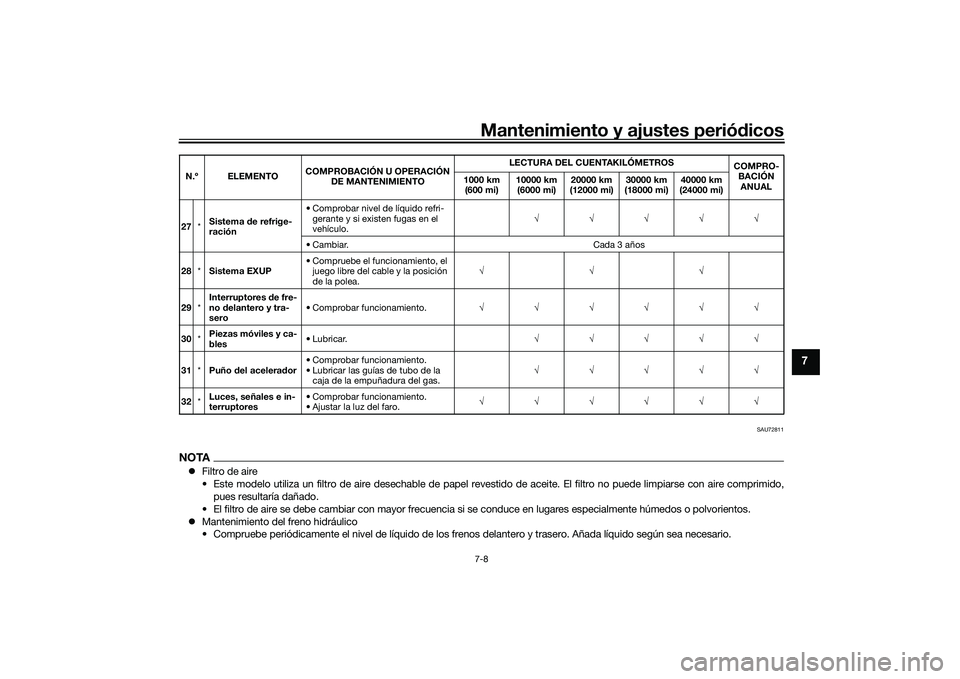

Mantenimiento y ajustes periódicos7-8
7
SAU72811
NOTA Filtro de aire
• Este modelo utiliza un filtro de aire desechable de papel revestido de aceite. El filtro no puede limpiarse con aire comprimid o,
pues resultaría dañado.
• El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.
 Mantenimiento del freno hidráulico
• Compruebe periódicamente el nivel de líquido de los frenos delantero y trasero. Añada líquido según sea necesario.27 *Sistema
de refrige-
ración • Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo. √√√√√
• Cambiar. Cada 3 años
28 *Sistema EXUP • Compruebe el funcionamiento, el
juego libre del cable y la posición
de la polea. √√√
29 *Interruptores
de fre-
no delantero y tra-
sero • Comprobar funcionamiento.
√√√√√√
30 *Piezas móviles y ca-
bles
• Lubricar.
√√√√√
31 *Puño del acelerad or• Comprobar funcionamiento.
• Lubricar las guías de tubo de la
caja de la empuñadura del gas. √√√√√
32 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3LS0S0.book Page 8 Tuesday, August 6, 2019 1:11 PM

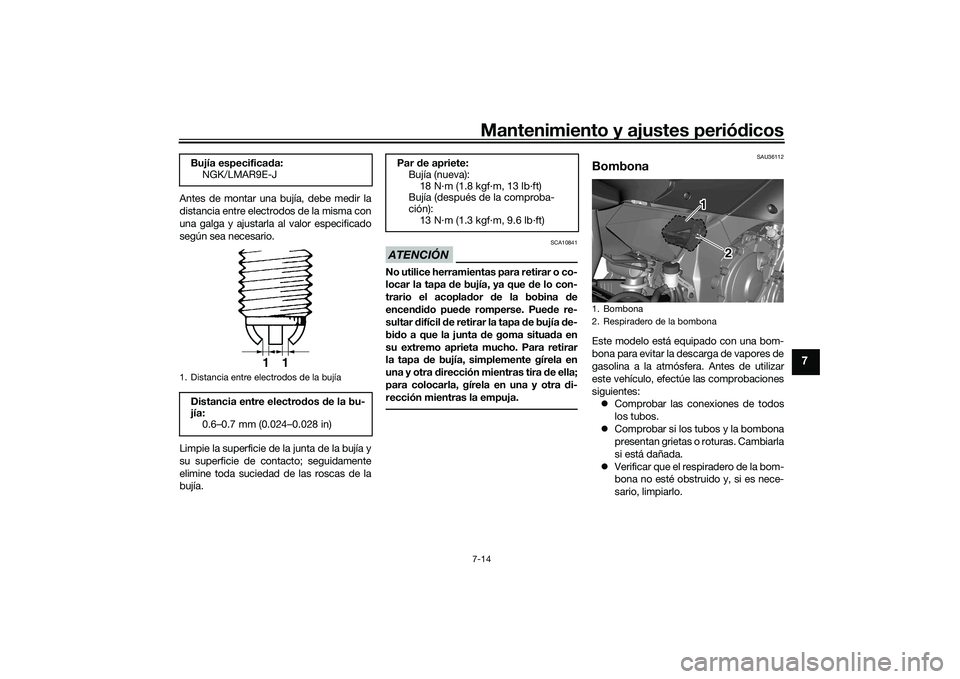

Mantenimiento y ajustes periódicos7-14
7
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
ATENCIÓN
SCA10841
No utilice herramientas para retirar o co-
locar la tapa de bujía, ya que de lo con-
trario el acopla dor de la bobina de
encen did o pue de romperse. Pue de re-
sultar difícil de retirar la tapa d e bujía de-
bi do a que la junta de goma situad a en
su extremo aprieta mucho. Para retirar
la tapa de bujía, simplemente gírela en
una y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra di-
rección mientras la empuja.
SAU36112
BombonaEste modelo está equipado con una bom-
bona para evitar la descarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes:  Comprobar las conexiones de todos
los tubos.
 Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.
 Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
Bujía especificad
a:
NGK/LMAR9E-J
1. Distancia entre electrodos de la bujíaDistancia entre electro dos d e la bu-
jía: 0.6–0.7 mm (0.024–0.028 in)
1
1
Par de apriete:
Bujía (nueva):
18 N·m (1.8 kgf·m, 13 lb·ft)
Bujía (después de la comproba-
ción):
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Bombona
2. Respiradero de la bombona
1
2
UB3LS0S0.book Page 14 Tuesday, August 6, 2019 1:11 PM

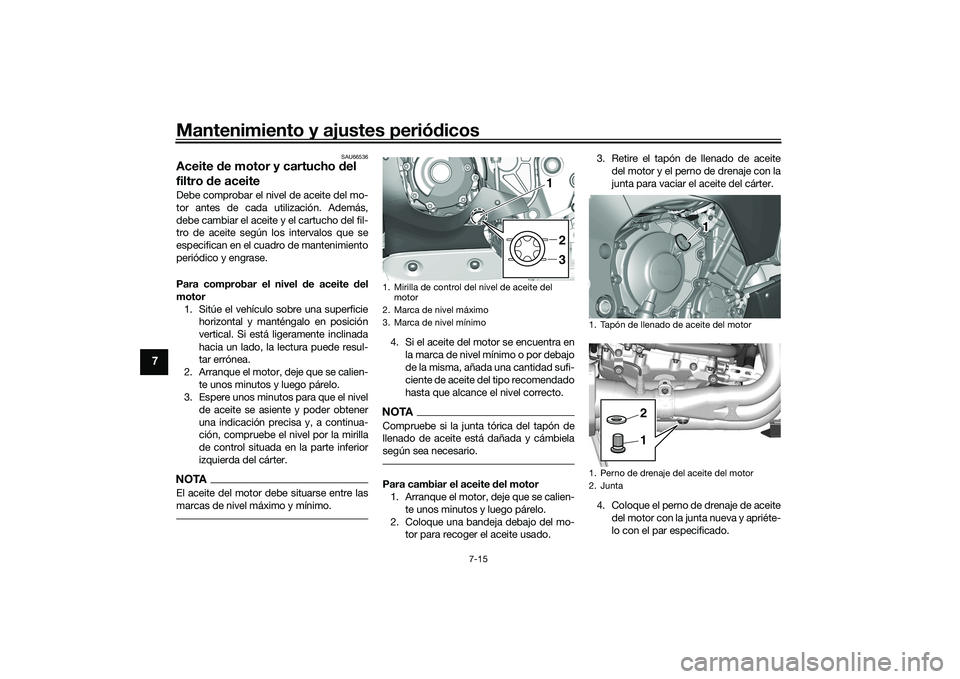

Mantenimiento y ajustes periódicos
7-15
7
SAU66536
Aceite de motor y cartucho del
filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite del
motor 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, deje que se calien- te unos minutos y luego párelo.
3. Espere unos minutos para que el nivel
de aceite se asiente y poder obtener
una indicación precisa y, a continua-
ción, compruebe el nivel por la mirilla
de control situada en la parte inferior
izquierda del cárter.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra enla marca de nivel mínimo o por debajo
de la misma, añada una cantidad sufi-
ciente de aceite del tipo recomendado
hasta que alcance el nivel correcto.NOTACompruebe si la junta tórica del tapón de
llenado de aceite está dañada y cámbiela
según sea necesario.Para cambiar el aceite del motor
1. Arranque el motor, deje que se calien-
te unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo- tor para recoger el aceite usado. 3. Retire el tapón de llenado de aceite
del motor y el perno de drenaje con la
junta para vaciar el aceite del cárter.
4. Coloque el perno de drenaje de aceite del motor con la junta nueva y apriéte-
lo con el par especificado.1. Mirilla de control del nivel de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
2
3
1
1. Tapón de llenado de aceite del motor
1. Perno de drenaje del aceite del motor
2. Junta
12
UB3LS0S0.book Page 15 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos7-16
7
5. Rellene con la cantidad especificada
de aceite de motor del tipo recomen-
dado.NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación d
iésel “CD” ni aceites de cali dad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.
6. Compruebe si la junta tórica del tapón de llenado de aceite está dañada y
cámbiela según sea necesario.
7. Coloque y apriete el tapón de llenado
de aceite.
8. Arranque el motor y déjelo al ralentí durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
NOTASi el nivel de aceite es suficiente, la luz de
aviso de presión de aceite y temperatura
del líquido refrigerante debe apagarse des-
pués de arrancar el motor.ATENCIÓN
SCA22490
Si la luz de aviso d e la presión d e aceite
y de la temperatura del líqui do refrige-
rante parpa dea o permanece encen did a
aunque el nivel de aceite sea correcto,
pare inme diatamente el motor y haga re-
visar el vehículo en un concesionario
Yamaha.9. Pare el motor, espere unos minutos para que el nivel de aceite se asiente y
poder obtener una indicación precisa
y, a continuación, compruebe el nivel
de aceite y corríjalo según sea nece-
sario.
Para cambiar el aceite del motor y el car-
tucho del filtro de aceite
1. Desmonte el carenado A y el panel C. (Véase la página 7-10).
2. Para vaciar el aceite, siga los pasos 1–
3 de la sección “Para cambiar el acei-
te del motor”.
Par
de apriete:
Perno de drenaje del aceite del mo-
tor: 23 N·m (2.3 kgf·m, 17 lb·ft)
Aceite de motor recomen dad o:
Totalmente sintético
10W-40, 15W-50
Canti dad d e aceite:
Cambio de aceite: 3.90 L (4.12 US qt, 3.43 Imp.qt)
Con desmontaje del filtro de aceite:
4.10 L (4.33 US qt, 3.61 Imp.qt)
1. Tapón de llenado de aceite del motor
2. Junta tórica
12
UB3LS0S0.book Page 16 Tuesday, August 6, 2019 1:11 PM

Mantenimiento y ajustes periódicos
7-17
7
3. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.4. Aplique una capa fina de aceite demotor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTAVerifique que la junta tórica quede bien
asentada.5. Coloque el nuevo cartucho del filtrode aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica. 6. Para llenar el motor de aceite, siga los
pasos 4–9 de la sección “Para cam-
biar el aceite del motor”.
7. Monte el carenado y el panel.
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
1
2
1. Junta tórica
1
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite: 17 N·m (1.7 kgf·m, 13 lb·ft)
1
UB3LS0S0.book Page 17 Tuesday, August 6, 2019 1:11 PM
