Page 105 of 134

Periodiek on derhoud en afstelling
7-25
7
tage-indicator de remschijf bijna raakt,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.
DAU46292
Remblokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
DAU22583
Het remvloeistofniveau controle-
renControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Controleer het rem-
vloeistofniveau met het reservoir rechtop.
Vul indien nodig remvloeistof bij.LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Vee g g emors-
te remvloeistof stee ds direct af.Voorrem Achterrem
Naarmate de remblokke
n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen. Een laag remvloeistofniveau kan dui-
den op versleten re mblokken of lekka-
ge in het remsysteem. Controleer
daarom de remblokken op slijtage en
het remsysteem op lekkage.
Vraag als het remvloeistofniveau plot-
seling sterk is gedaald een Yamaha
dealer om een inspectie alvorens ver-
der te rijden.
WAARSCHUWING
DWA15991
Onjuist uit gevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht:
1. Slijtage-indicatorgroef remblok
1
1
Aan bevolen remvloeistof:
DOT 4
1. Merkstreep minimumniveau
UPPER
LOWER
1
1. Merkstreep minimumniveau
UPPER
LOWER
1
UB3LD0D0.book Page 25 Monday, August 5, 2019 11:49 AM
Page 106 of 134

Periodiek on derhou d en afstelling
7-26
7
Bij een te laa g remvloeistofniveau
kan lucht b innendrin gen in het rem-
systeem, waar door de rempresta-
ties afnemen.
Reini g de reservoir dop alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g.
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen de
ru bberaf dichtin gen bescha digd ra-
ken met lekka ge tot g evolg.
Vul bij met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof d an DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
Pas op en zor g d at tij den
s bijvullen
g een water het remvloeistofreser-
voir kan binnen drin gen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verla gen zo dat damp-
b elvormin g kan optre den.
DAU22734
De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
Remkeerringen: elke 2 jaar
Remslangen: elke 4 jaar
DAU22762
Spannin g aan drijfkettin gDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU2277G
Aandrijfkettin g controleren op spannin g
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij- stand.
3. Meet de spanning van de aandrijfket- ting zoals getoond.1. Spanning aandrijfketting
1
UB3LD0D0.book Page 26 Monday, August 5, 2019 11:49 AM
Page 107 of 134

Periodiek on derhoud en afstelling
7-27
7
4. Stel de spanning van de ketting als
volgt bij als deze niet correct is. LET
OP: Een onjuiste kettin gspanning
lei dt tot over belastin g van d e motor
en an dere essentiële on der delen
van de machine en kan resulteren in
overslaan of breken van d e ketting.
Als de spannin g van d e aandrijfket-
tin g meer dan 35.0 mm (1.38 in) be-
d raa gt, kan d e kettin g het frame, de
achter bru g en an dere delen be-
scha dig en. Hou d om dit te voorko-
men de kettin gspanning b innen de
g especificeer de waar den.
[DCA17791]
DAU74260
Om de spannin g van de aan drijfkettin g
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt. 1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug. 2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
OPMERKINGGebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.3. Trek de asmoer en daarna de borg-moeren aan met de voorgeschreven
aanhaalmomenten.
Spannin
g aan drijfkettin g:
25.0–35.0 mm (0.98–1.38 in)
1. Aandrijfkettingspanner
2. Wielasmoer
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. Uitlijnmerktekens
5 3
1 2
4
1. Stelbout spanning aandrijfketting
2. Borgmoer
Aanhaalmomenten:
Wielasmoer:
190 N·m (19 kgf·m, 140 lb·ft)
Borgmoer: 16 N·m (1.6 kgf·m, 12 lb·ft)
(a) 1
2
(b)
UB3LD0D0.book Page 27 Monday, August 5, 2019 11:49 AM
Page 108 of 134

Periodiek on derhou d en afstelling
7-28
7
4. Zorg ervoor dat de kettingspanners in
dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
DAU23026
Aan drijfkettin g reini gen en sme-
renDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aan drijfkettin g moet wor den ge-
smeer d na dat de motorfiets is g ewassen
of ermee in de re gen of in vochti ge ge-
b ie den is gere den.1. Reinig de aandrijfketting met petrole-
um en een zacht borsteltje. LET OP:
Reini g d e aan drijfkettin g niet met
stoomreini gers, ho ged rukreini gers
of on geschikte oplosmi ddelen om
scha de aan d e O-ringen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met speciale smering voor o-ringkettin-
gen. LET OP: Bren g g een motorolie
of an dere smeermi ddelen aan op de aan
drijfkettin g, deze kunnen stof-
fen bevatten die de O-rin gen kun-
nen bescha dig en.
[DCA11112]
UB3LD0D0.book Page 28 Monday, August 5, 2019 11:49 AM
Page 109 of 134

Periodiek on derhoud en afstelling
7-29
7
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan d e buiten behuizing van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b eschad igde
ka bels zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712] DAU82490
Gas
greep controleren en smerenDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet het gaskabelhuis door een
Yamaha dealer worden gesmeerd volgens
de intervalperioden ve rmeld in het periodie-
ke onderhoudsschema.
DAU88560
Rempe daal en schakelpe daal
controleren en smerenDe werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempe daal
Schakelped aal
Aan
bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB3LD0D0.book Page 29 Monday, August 5, 2019 11:49 AM
Page 110 of 134
Periodiek on derhou d en afstelling
7-30
7

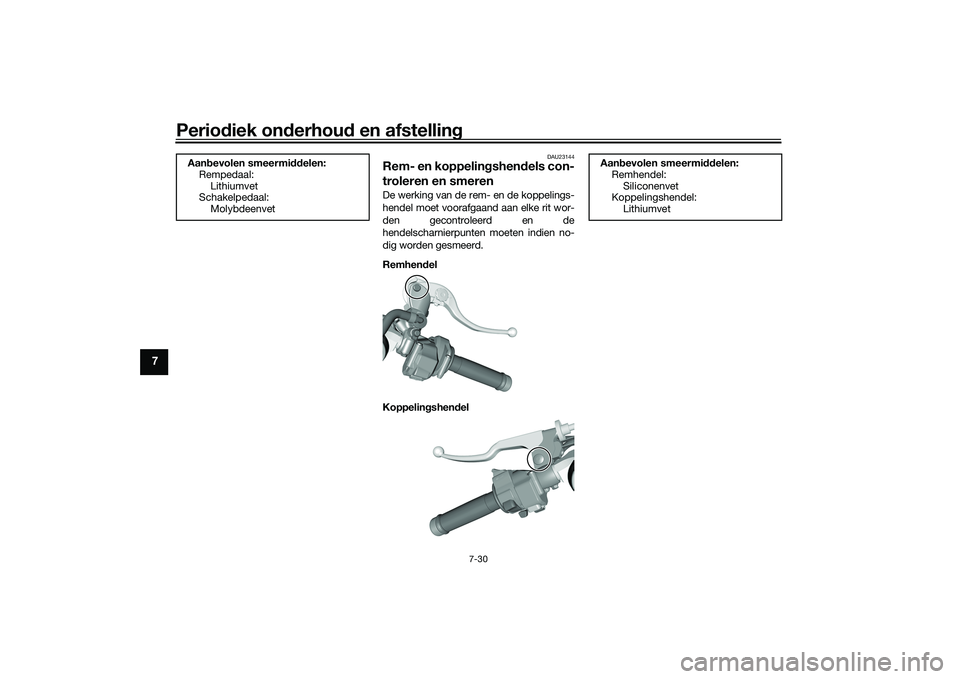

DAU23144
Rem- en koppelin gshen dels con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
Aan
bevolen smeermi ddelen:
Rempedaal:
Lithiumvet
Schakelpedaal: Molybdeenvet
Aan bevolen smeermi ddelen:
Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
UB3LD0D0.book Page 30 Monday, August 5, 2019 11:49 AM
Page 111 of 134

Periodiek on derhoud en afstelling
7-31
7

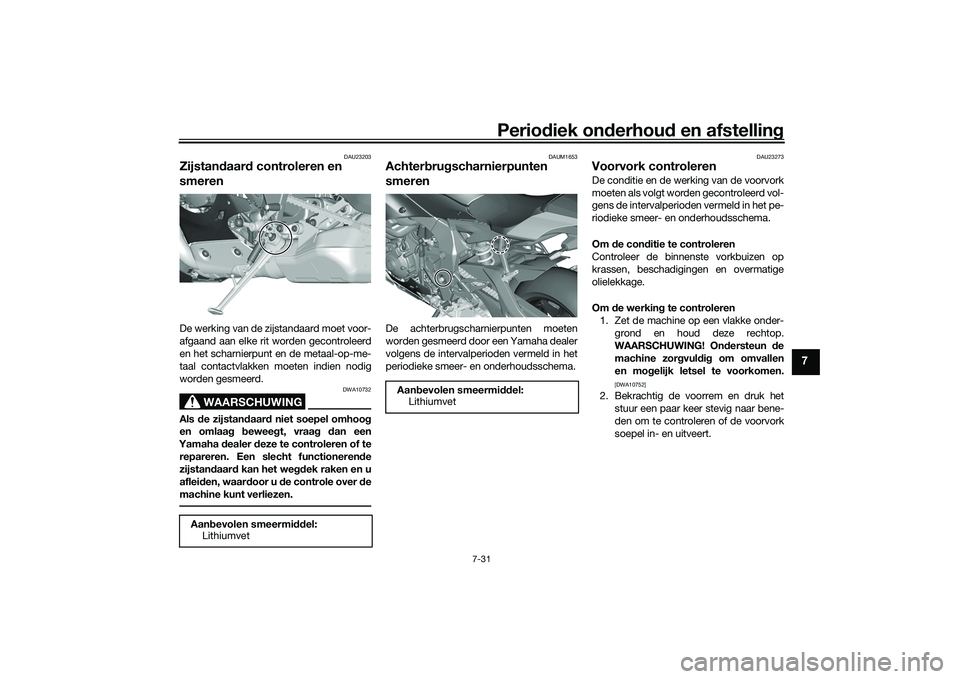

DAU23203
Zijstandaar d controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstan daar d niet soepel omhoo g
en omlaa g beweeg t, vraa g dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functioneren de
zijstan daar d kan het wegdek raken en u
aflei den, waar door u d e controle over de
machine kunt verliezen.
DAUM1653
Achter bru gscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aan bevolen smeermi ddel:
Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
UB3LD0D0.book Page 31 Monday, August 5, 2019 11:49 AM
Page 112 of 134

Periodiek on derhou d en afstelling
7-32
7
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel beweeg t, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Breng het voorwiel van de grond. (Zie
pagina 7-37.) WAARSCHUWING!
On dersteun de machine zor gvul dig
om omvallen en mo gelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on- derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
UB3LD0D0.book Page 32 Monday, August 5, 2019 11:49 AM
