2020 YAMAHA XSR 900 Manuale duso (in Italian)

Strumento e funzioni di controllo
3-18
1
234
5
6
7
8
9
10
11
12
HAU13077
Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave e
farle fare un quarto di giro in senso orario.
La serratura si apre e si può togliere il tappo
serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante
Con la chiave ancora inserita, spingere il
tappo serbatoio carburante verso il basso.
Ruotare la chiave di 1/4 di giro in senso an-
tiorario, sfilarla e poi chiudere il coperchietto
della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-rettamente.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carbur ante. Le perdite di
carburante costituiscono un rischiod’incendio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe- gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.
1. Coperchietto della serratura tappo serbatoio carburante
2. Sbloccare.
1
2
BAE-9-H1.book 18 ページ ２０１９年８月２８日　水曜日　午後１時４６分

Strumento e funzioni di controllo
3-19
1
23
4
5
6
7
8
9
10
11
12
3. Asciugare immediatamente con uno straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se la benzina viene a contatto degli occhi,
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU86072
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina senza piombo con
un numero di ottano controllato di 95 o più.
Se il motore batte in testa, usare benzina di
una marca diversa o con un numero di otta-
no più alto.
NOTA
Questo riferimento identifica il carbu-
rante consigliato per questo veicolo
come specificato dal regolamento eu-
ropeo (EN228).

Verificare che l’ugello della pompa di
benzina presenti lo stesso riferimentoidentificativo carburante.
Gasohol
Esistono due tipi di gasohol: gasohol conte-
nente etanolo e contenente metanolo. Si
può utilizzare il gasohol contenente etanolo
se il contenuto di etanolo non supera il 10%
(E10). La Yamaha sconsig lia il gasohol con-
tenente metanolo in quanto può provocare
danneggiamenti all’impianto di alimentazio-
ne, oppure problemi alle prestazioni del vei-
colo.

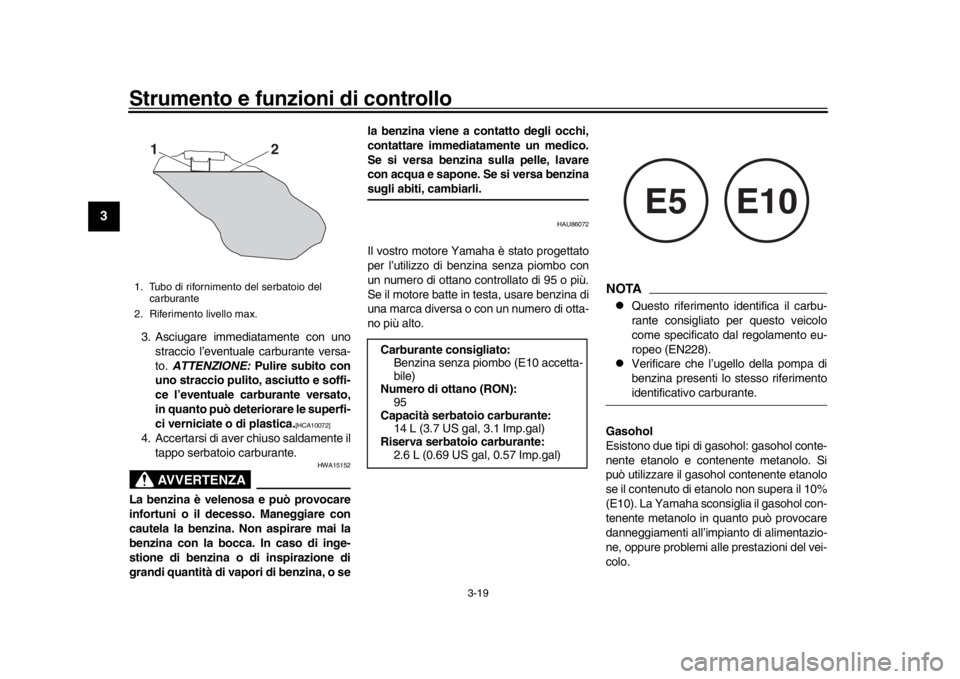

1. Tubo di rifornimento del serbatoio del carburante
2. Riferimento livello max.
2
1
Carburante consigliato: Benzina senza piombo (E10 accetta-
bile)
Numero di ottano (RON): 95
Capacità serbatoio carburante:
14 L (3.7 US gal, 3.1 Imp.gal)
Riserva serbatoio carburante: 2.6 L (0.69 US gal, 0.57 Imp.gal)
E5
E10
BAE-9-H1.book 19 ページ ２０１９年８月２８日　水曜日　午後１時４６分

Strumento e funzioni di controllo
3-20
1
234
5
6
7
8
9
10
11
12
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.

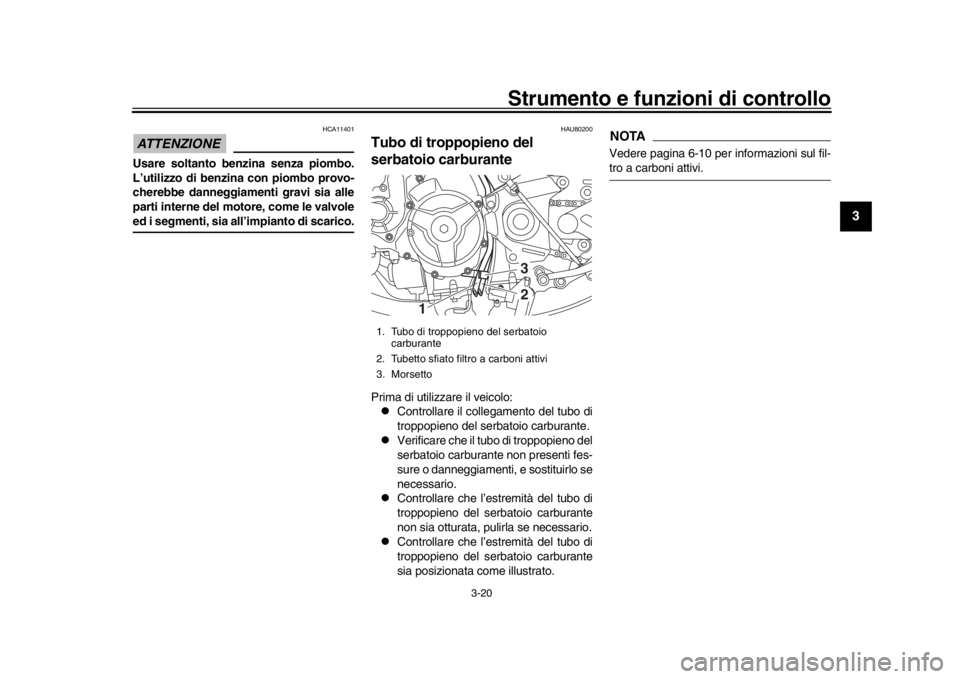

HAU80200
Tubo di troppopieno del
serbatoio carburantePrima di utilizzare il veicolo:
Controllare il collegamento del tubo di
troppopieno del serbatoio carburante.

Verificare che il tubo di troppopieno del
serbatoio carburante non presenti fes-
sure o danneggiamenti, e sostituirlo se
necessario.

Controllare che l’estremità del tubo di
troppopieno del serbatoio carburante
non sia otturata, pulirla se necessario.

Controllare che l’estremità del tubo di
troppopieno del serbatoio carburante
sia posizionata come illustrato.
NOTAVedere pagina 6-10 per informazioni sul fil-tro a carboni attivi.
1. Tubo di troppopieno del serbatoio carburante
2. Tubetto sfiato filtro a carboni attivi
3. Morsetto
1
32
BAE-9-H1.book 20 ページ ２０１９年８月２８日　水曜日　午後１時４６分

Strumento e funzioni di controllo
3-21
1
23
4
5
6
7
8
9
10
11
12

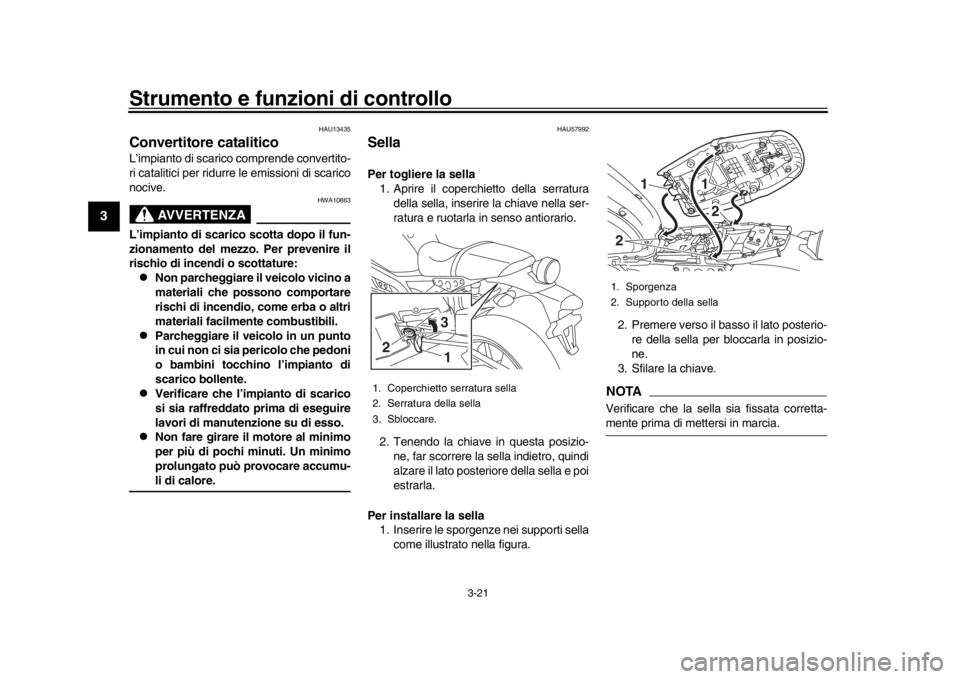

HAU13435
Convertitore cataliticoL’impianto di scarico comprende convertito-
ri catalitici per ridurre le emissioni di scarico
nocive.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.

Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.

Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.

Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
HAU57992
SellaPer togliere la sella 1. Aprire il coperchietto della serratura
della sella, inserire la chiave nella ser-
ratura e ruotarla in senso antiorario.
2. Tenendo la chiave in questa posizio- ne, far scorrere la sella indietro, quindi
alzare il lato posteriore della sella e poi
estrarla.
Per installare la sella 1. Inserire le sporgenze nei supporti sella
come illustrato nella figura. 2. Premere verso il basso il lato posterio-
re della sella per bloccarla in posizio-
ne.
3. Sfilare la chiave.
NOTAVerificare che la sella sia fissata corretta-mente prima di mettersi in marcia.
1. Coperchietto serratura sella
2. Serratura della sella
3. Sbloccare.2
31
1. Sporgenza
2. Supporto della sella
11
2
2
BAE-9-H1.book 21 ページ ２０１９年８月２８日　水曜日　午後１時４６分

Strumento e funzioni di controllo
3-22
1
234
5
6
7
8
9
10
11
12

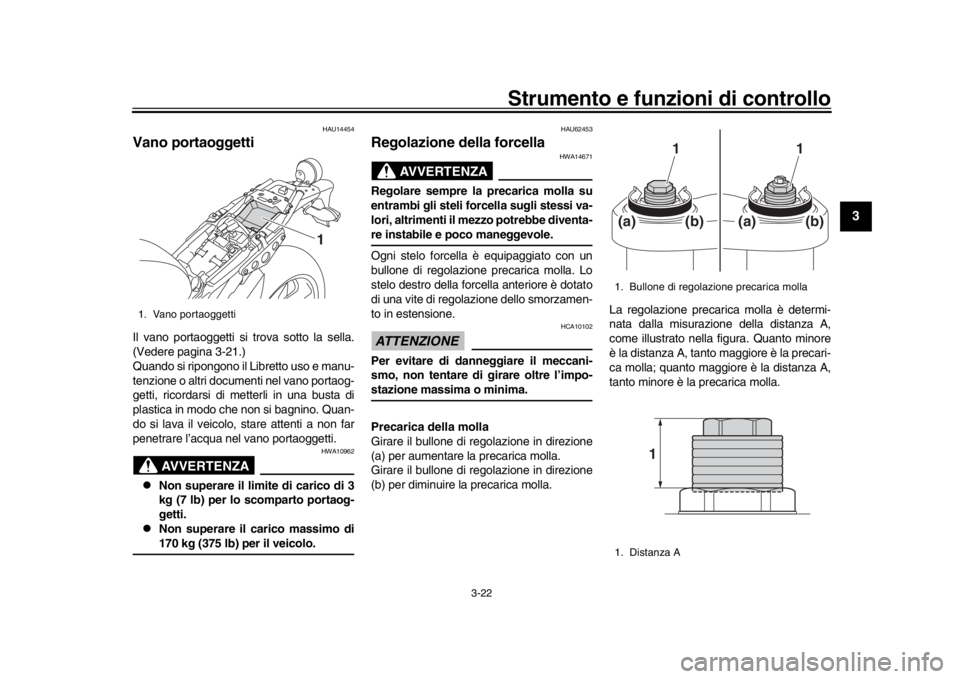

HAU14454
Vano portaoggettiIl vano portaoggetti si trova sotto la sella.
(Vedere pagina 3-21.)
Quando si ripongono il Libretto uso e manu-
tenzione o altri documenti nel vano portaog-
getti, ricordarsi di metterli in una busta di
plastica in modo che non si bagnino. Quan-
do si lava il veicolo, stare attenti a non far
penetrare l’acqua nel vano portaoggetti.
AVVERTENZA
HWA10962

Non superare il limite di carico di 3
kg (7 lb) per lo scomparto portaog-
getti.

Non superare il carico massimo di170 kg (375 lb) per il veicolo.
HAU62453
Regolazione della forcella
AVVERTENZA
HWA14671
Regolare sempre la precarica molla su
entrambi gli steli forcella sugli stessi va-
lori, altrimenti il me zzo potrebbe diventa-re instabile e poco maneggevole.
Ogni stelo forcella è equipaggiato con un
bullone di regolazione precarica molla. Lo
stelo destro della forcella anteriore è dotato
di una vite di regolazione dello smorzamen-
to in estensione.ATTENZIONE
HCA10102
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-stazione massima o minima.
Precarica della molla
Girare il bullone di regolazione in direzione
(a) per aumentare la precarica molla.
Girare il bullone di regolazione in direzione
(b) per diminuire la precarica molla. La regolazione precaric
a molla è determi-
nata dalla misurazione della distanza A,
come illustrato nella figura. Quanto minore
è la distanza A, tanto maggiore è la precari-
ca molla; quanto maggiore è la distanza A,
tanto minore è la precarica molla.
1. Vano portaoggetti
1
1. Bullone di regolazione precarica molla
1. Distanza A
1
1
(a)
(b)
(a)
(b)
1
BAE-9-H1.book 22 ページ ２０１９年８月２８日　水曜日　午後１時４６分

Strumento e funzioni di controllo
3-23
1
23
4
5
6
7
8
9
10
11
12

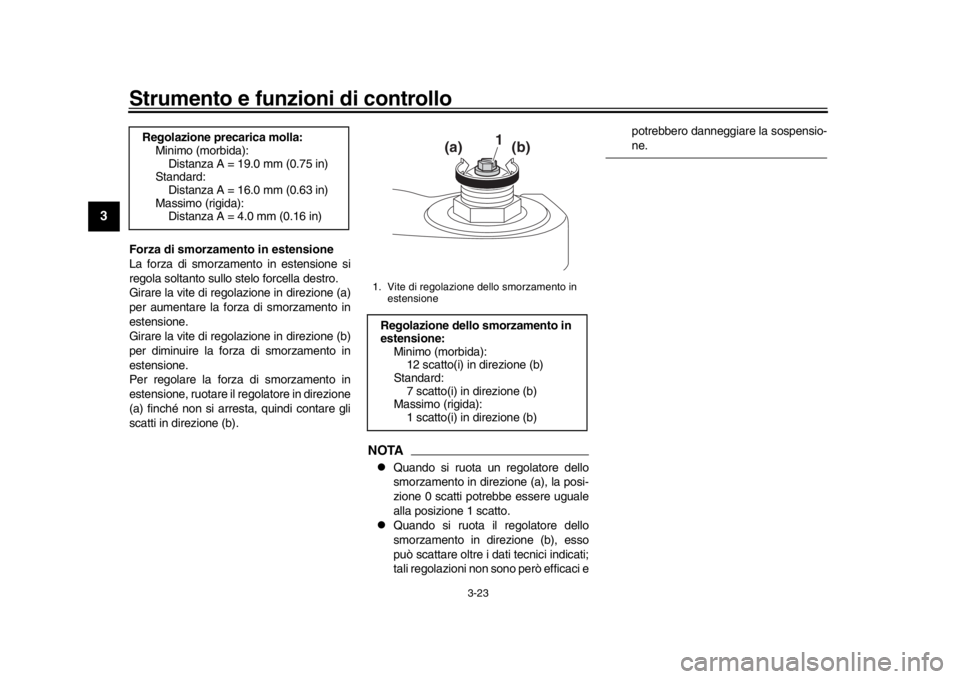

Forza di smorzamento in estensione
La forza di smorzamento in estensione si
regola soltanto sullo stelo forcella destro.
Girare la vite di regolazione in direzione (a)
per aumentare la forz a di smorzamento in
estensione.
Girare la vite di regolazione in direzione (b)
per diminuire la forza di smorzamento in
estensione.
Per regolare la forza di smorzamento in
estensione, ruotare il regolatore in direzione
(a) finché non si arresta, quindi contare gli
scatti in direzione (b).
NOTA
Quando si ruota un regolatore dello
smorzamento in direzione (a), la posi-
zione 0 scatti potrebbe essere uguale
alla posizione 1 scatto.

Quando si ruota il regolatore dello
smorzamento in direzione (b), esso
può scattare oltre i dati tecnici indicati;
tali regolazioni non sono però efficaci e potrebbero danneggiare la sospensio-
ne.
Regolazione precarica molla:
Minimo (morbida):Distanza A = 19.0 mm (0.75 in)
Standard:
Distanza A = 16.0 mm (0.63 in)
Massimo (rigida): Distanza A = 4.0 mm (0.16 in)
1. Vite di regolazione dello smorzamento in
estensioneRegolazione dello smorzamento in
estensione:Minimo (morbida):12 scatto(i) in direzione (b)
Standard:
7 scatto(i) in direzione (b)
Massimo (rigida): 1 scatto(i) in direzione (b)
1
(a)
(b)
BAE-9-H1.book 23 ページ ２０１９年８月２８日　水曜日　午後１時４６分

Strumento e funzioni di controllo
3-24
1
234
5
6
7
8
9
10
11
12

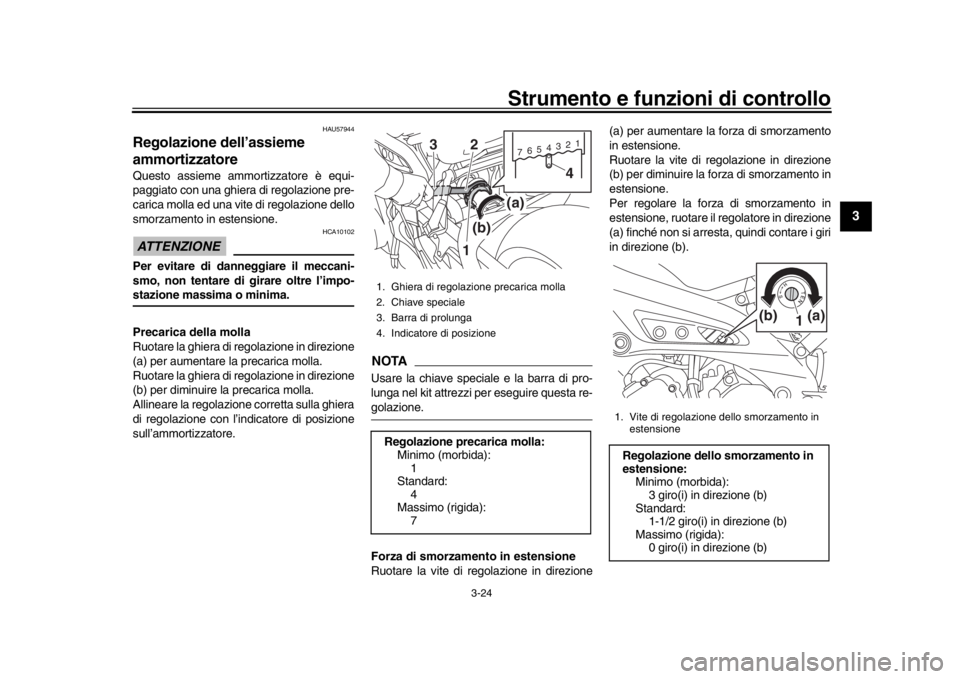

HAU57944
Regolazione dell’assieme
ammortizzatoreQuesto assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla ed una vite di regolazione dello
smorzamento in estensione.ATTENZIONE
HCA10102
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-stazione massima o minima.
Precarica della molla
Ruotare la ghiera di regolazione in direzione
(a) per aumentare la precarica molla.
Ruotare la ghiera di regolazione in direzione
(b) per diminuire la precarica molla.
Allineare la regolazione corretta sulla ghiera
di regolazione con l’indicatore di posizione
sull’ammortizzatore.
NOTAUsare la chiave speciale e la barra di pro-
lunga nel kit attrezzi per eseguire questa re-golazione.
Forza di smorzamento in estensione
Ruotare la vite di regolazione in direzione (a) per aumentare la forza di smorzamento
in estensione.
Ruotare la vite di regolazione in direzione
(b) per diminuire la forza di smorzamento in
estensione.
Per regolare la forza di smorzamento in
estensione, ruotare il regolatore in direzione
(a) finché non si arresta, quindi contare i giri
in direzione (b).1. Ghiera di regolazione precarica molla
2. Chiave speciale
3. Barra di prolunga
4. Indicatore di posizioneRegolazione precarica molla:
Minimo (morbida):
1
Standard: 4
Massimo (rigida): 7
7654321
1(b) (a)
4
2
3
1. Vite di regolazione dello smorzamento in
estensioneRegolazione dello smorzamento in
estensione:Minimo (morbida):3 giro(i) in direzione (b)
Standard:
1-1/2 giro(i) in direzione (b)
Massimo (rigida): 0 giro(i) in direzione (b)
1(a)(b)
BAE-9-H1.book 24 ページ ２０１９年８月２８日　水曜日　午後１時４６分

Strumento e funzioni di controllo
3-25
1
23
4
5
6
7
8
9
10
11
12
NOTAQuando si ruota il regolatore dello smorza-
mento in direzione (b), esso può ruotare ol-
tre i dati tecnici indicati; tali regolazioni non
sono tuttavia efficaci e potrebbero danneg-giare la sospensione.
AVVERTENZA
HWA10222
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.
Non manomettere o tentare di apri-
re l’assieme cilindro.

Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.

Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.

Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-za.
HAU84680
Attacchi cinghie portabagagliUtilizzare i punti indicati per fissare le cin-
ghie portabagagli al veicolo.
HAU70641
Connettore ausiliario (CC)Questo veicolo è equipaggiato con un con-
nettore ausiliario (CC). Rivolgersi al proprio
concessionario Yamaha prima di installare
un qualsiasi accessorio.
1. Attacco cinghia portabagagli
1
BAE-9-H1.book 25 ページ ２０１９年８月２８日　水曜日　午後１時４６分
