Stopp- och startsystem
4-1
4
MAU76825
Stopp- och startsystemStopp- och startsystemet stoppar motorn
automatiskt när fordonet stoppas för att
förhindra buller samt minska avgasutsläp-
pen och bränsleförbrukningen.
Motorn startas om automatiskt och fordo-
net börjar röra sig när föraren vrider på gas-
handtaget en aning.VIKTIGT
MCA23961
Kom ihåg att stänga av huvudströmbry-
taren när fordonet parkeras eller lämnas
utan tillsyn. Om stopp- och startsyste-
met lämnas på kan batteriet laddas ur
och det kanske inte går att starta om
motorn på grund av för låg batterispän-
ning.
TIPSMotorn stannar normalt samtidigt som
fordonet, men det kan finnas en viss
fördröjning när ford onets hastighet är
under 10 km/h, till exempel i tung tra-
fik.
 Aktivera inte stopp- och startsystemet
om du tror att batterispänningen är låg
eftersom motorn inte kan startas med
startknappen eller av någon annan an-
ledning.
 Låt en Yamaha-återförsäljare kontrol-
lera batteriet vid de intervall som ang-
es i tabellen över regelbundet
underhåll.
MAU76671
Använda stopp- och startsyste-
met
MAU76687
Aktivera stopp- och startsystemet
1. Slå på huvudströmbrytaren.
2. Ställ in stopp- och startsystemets om- kopplare på “ ”.
1. Stopp- och startsystemets indikeringslampa “”ZAUM1887
1
ZAUM1983
ON
A
AA
ZAUM1888
UB9YM0M0.book Page 1 Tuesday, January 5, 2021 2:17 PM

Stopp- och startsystem
4-2
4
3. Stopp- och startsystemet aktiverasoch indikeringslampan tänds när föl-
jande villkor uppfylls:  Stopp- och startsystemets om-
kopplare är inställd på “ ”.
 Motorn har gått på tomgång en
viss tid efter det att motorn
värmts upp.
 Fordonet har körts i en hastighet
på 10 km/h eller högre.
4. Ställ in stopp- och startsystemets om- kopplare på “ ” när du vill inaktivera
stopp- och startsystemet.
TIPSStopp- och startsystemet kanske inte
aktiveras för att spara på batteriet.
 Be att en Yamaha-återförsäljare kon-
trollerar batteriet om stopp- och start-
systemet inte aktiveras.
MAU76832
Stoppa motorn
Motorn stoppas automatiskt när följande
villkor uppfylls:
 Stopp- och startsystemets omkoppla-
re är inställd på “ ”.
 “ ”-indikeringslampan på multi-
funktionsmätaren lyser.
 Fordonet har stoppats med gashand-
taget helt i stängt läge.
Då börjar indikeringslampan “ ” att blinka
för att visa att motorn stoppats av stopp-
och startsystemet.
MAU76704
Starta om motorn
Om du vrider på gashandtaget när stopp-
och startsystemets indikeringslampa blin-
kar kommer motorn att starta om automa-
tiskt och indikeringslampan “ ” slutar att
blinka.
1. Stopp- och startsystemets indikeringslampa “”
A
ZAUM1889
1
A
AAAA
A
ZAUM1890
A
A
A
A
1. På
2. Blinkar
1
2
A
UB9YM0M0.book Page 2 Tuesday, January 5, 2021 2:17 PM

Stopp- och startsystem
4-3
4
VARNING
MWA18731
Vrid inte gashandtaget för mycket eller
för snabbt när stopp- och startsystemet
är aktiverat och motorn stoppats. Då
kan fordonet oväntat börja röra sig när
motorn startas om.
TIPSStopp- och startsystemet inaktiveras
när sidostödet fälls ned.
 Be att en Yamaha-återförsäljare kon-
trollerar fordonet om stopp- och start-
systemet inte fungerar som det ska.
MAU76711
Försiktighetsåtgärder när stopp- och
startsystemet används
Läs och följ försiktighetsåtgärderna nedan
för att förhindra olyckor på grund av felaktig
användning.
VARNING
MWA18741
Kom ihåg att stänga av huvudströmbry-
taren när du skjuter på fordonet. Om
stopp- och startsystemet är påslaget
när du skjuter på fordonet kan motorn
starta och fordonet kan börja röra sig
om du vrider på gashandtaget av miss-
tag.
VARNING
MWA18751
Kom ihåg att stänga av huvudströmbry-
taren när fordonet placeras på mittstö-
det. Om stopp- och startsystemet är
påslaget när du placerar fordonet på
mittstödet kan motorn starta och fordo-
net kan börja röra sig om du vrider på
gashandtaget av misstag.
1. Blinkar
2. Av
1
2
ZAUM1891
ZAUM1892UM1892
OFF
ZAUM1893
OFF
UB9YM0M0.book Page 3 Tuesday, January 5, 2021 2:17 PM

Stopp- och startsystem
4-4
4
VARNING
MWA18771
Kom ihåg att stänga av huvud-
strömbrytaren när du lämnar fordo-
net utan tillsyn.
 Lämna inte stopp- och startsyste-
met i påslaget läge när du parkerar
fordonet. Motorn kan starta och
fordonet kan börja röra sig om du
vrider på gashandtaget av misstag.
VARNING
MWA18781
Kom ihåg att stänga av huvudströmbry-
taren innan du utför underhåll. Om
stopp- och startsystemet är påslaget
när du utför underhåll kan motorn starta
och fordonet kan börja röra sig om du
vrider på gashandtaget av misstag.ZAUM1894UM1894
OFF
ZAUM1895UM1895
OFF
UB9YM0M0.book Page 4 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-1
5
MAU4939P

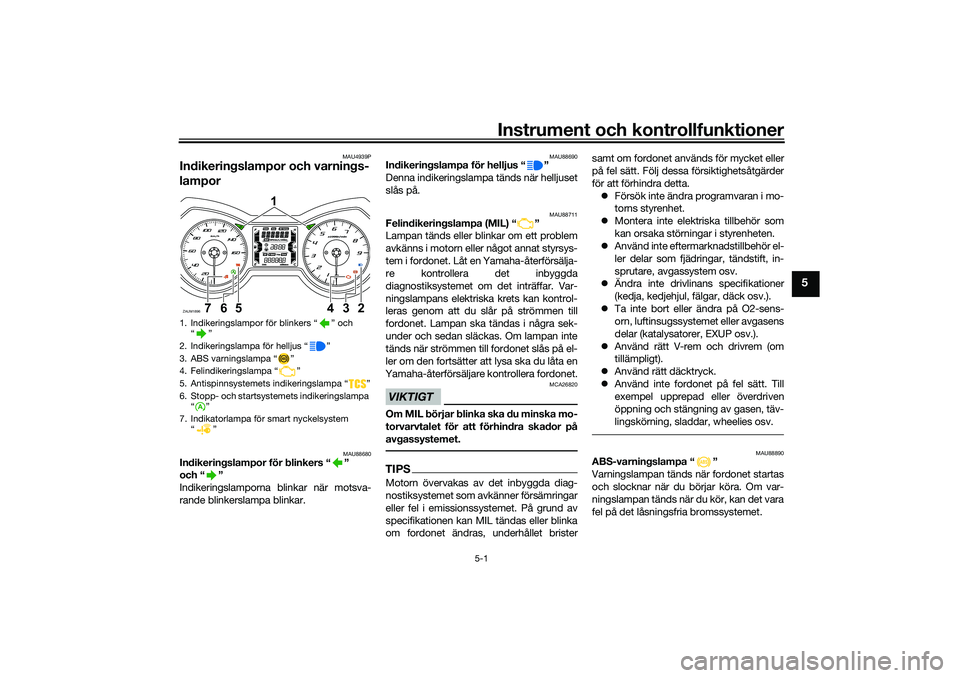

Indikeringslampor och varnings-
lampor
MAU88680
Indikeringslampor för blinkers “ ”
och “ ”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.
MAU88690
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU88711
Felindikeringslampa (MIL) “ ”
Lampan tänds eller blinkar om ett problem
avkänns i motorn eller något annat styrsys-
tem i fordonet. Låt en Yamaha-återförsälja-
re kontrollera det inbyggda
diagnostiksystemet om det inträffar. Var-
ningslampans elektriska krets kan kontrol-
leras genom att du slår på strömmen till
fordonet. Lampan ska tändas i några sek-
under och sedan släckas. Om lampan inte
tänds när strömmen till fordonet slås på el-
ler om den fortsätter att lysa ska du låta en
Yamaha-återförsäljare kontrollera fordonet.VIKTIGT
MCA26820
Om MIL börjar blinka ska du minska mo-
torvarvtalet för att förhindra skador på
avgassystemet.TIPSMotorn övervakas av det inbyggda diag-
nostiksystemet som avkänner försämringar
eller fel i emissionssystemet. På grund av
specifikationen kan MIL tändas eller blinka
om fordonet ändras, underhållet brister samt om fordonet används för mycket eller
på fel sätt. Följ dessa försiktighetsåtgärder
för att förhindra detta.
 Försök inte ändra programvaran i mo-
torns styrenhet.
 Montera inte elektriska tillbehör som
kan orsaka störningar i styrenheten.
 Använd inte eftermarknadstillbehör el-
ler delar som fjädringar, tändstift, in-
sprutare, avgassystem osv.
 Ändra inte drivlinans specifikationer
(kedja, kedjehjul, fälgar, däck osv.).
 Ta inte bort eller ändra på O2-sens-
orn, luftinsugssystemet eller avgasens
delar (katalysatorer, EXUP osv.).
 Använd rätt V-rem och drivrem (om
tillämpligt).
 Använd rätt däcktryck.
 Använd inte fordonet på fel sätt. Till
exempel upprepad eller överdriven
öppning och stängning av gasen, täv-
lingskörning, sladdar, wheelies osv.
MAU88890
ABS-varningslampa “ ”
Varningslampan tänds när fordonet startas
och slocknar när du börjar köra. Om var-
ningslampan tänds när du kör, kan det vara
fel på det låsningsfria bromssystemet.
1. Indikeringslampor för blinkers “ ” och
“”
2. Indikeringslampa för helljus “ ”
3. ABS varningslampa “ ”
4. Felindikeringslampa “ ”
5. Antispinnsystemets indikeringslampa “ ”
6. Stopp- och startsystemets indikeringslampa “”
7. Indikatorlampa för smart nyckelsystem “”ZAUM1896
1
234
567
UB9YM0M0.book Page 1 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-2
5
VARNING
MWA16043
Om ABS-varningslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnings-
lampan tänds under körning:  Var extra försiktig så att du undvi-
ker att hjulen låser sig vid nöd-
bromsningar.
 Låt en Yamaha-återförsäljare kon-
trollera fordonet så fort som möj-
ligt.TIPSABS-varningslampan kan tändas när du
varvar motorn med fordonet på mittstödet,
men det tyder inte på ett fel.
MAU88930
Antispinnsystemets indikeringslampa
“”
När antispinn är aktiverat blinkar den här in-
dikeringslampan.
Indikeringslampan tänds om antispinnsys-
temet stängts av. (Se sidan 5-15.)
TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds elle r om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAUN2770
Indikatorlampa för smart nyckelsystem
“”
Indikatorlampan visar det smarta nyckel-
systemets status. Indikatorlampan är av-
stängd när det smarta nyckelsystemet
fungerar som det ska. Indikatorlampan
blinkar om det är fel på det smarta nyckel-
systemet. Indikatorlampan blinkar även när
fordonet och den smarta nyckeln kommu-
nicerar och när vissa åtgärder utförs med
det smarta nyckelsystemet.
MAUN2830
Indikeringslampa för stopp- och
startsystem “ ”
Indikeringslampan tänds när stopp- och
startsystemet aktiveras. Indikeringslampan
blinkar när motorn stoppas automatiskt av
stopp- och startsystemet.
TIPSIndikeringslampan kanske inte tänds även
om stopp- och startknappen är inställd
på “ ”. (Se sidan 4-1.)
A
UB9YM0M0.book Page 2 Tuesday, January 5, 2021 2:17 PM
