2020 YAMAHA TRICITY 300 ABS

InhaltsverzeichnisSicherheitsinformationen................ 1-1
Weitere Tipps zur Fahrsicherheit .... 1-6
Beschreibung................................... 2-1
Linke Seitenansicht ........................ 2-1
Rechte Seitenansicht...................... 2-2
Bedienungselemente
und Instrumente .......................... 2-3
Smart-Key-System .......................... 3-1
Smart-Key-System ......................... 3-1
Reichweite des Smart-Key-
Systems ...................................... 3-2
Handhabung von Smart Key und
mechanischen Schlüsseln........... 3-3
Smart Key ....................................... 3-4
Smart-Key-Batterie ersetzen .......... 3-6
Zündschloss ................................... 3-7
Stehassistent.................................... 4-1
Stehassistent .................................. 4-1
Funktionen der Instrumente
und Bedienungselemente............... 5-1
Kontrollleuchten und
Warnleuchten .............................. 5-1
Multifunktionsmesser-Einheit ......... 5-3
Lenkerarmaturen ............................ 5-8
Handbremshebel
(Vorderradbremse) .................... 5-10
Fußbremshebel............................. 5-10Handbremshebel
(Hinterradbremse) ...................... 5-11

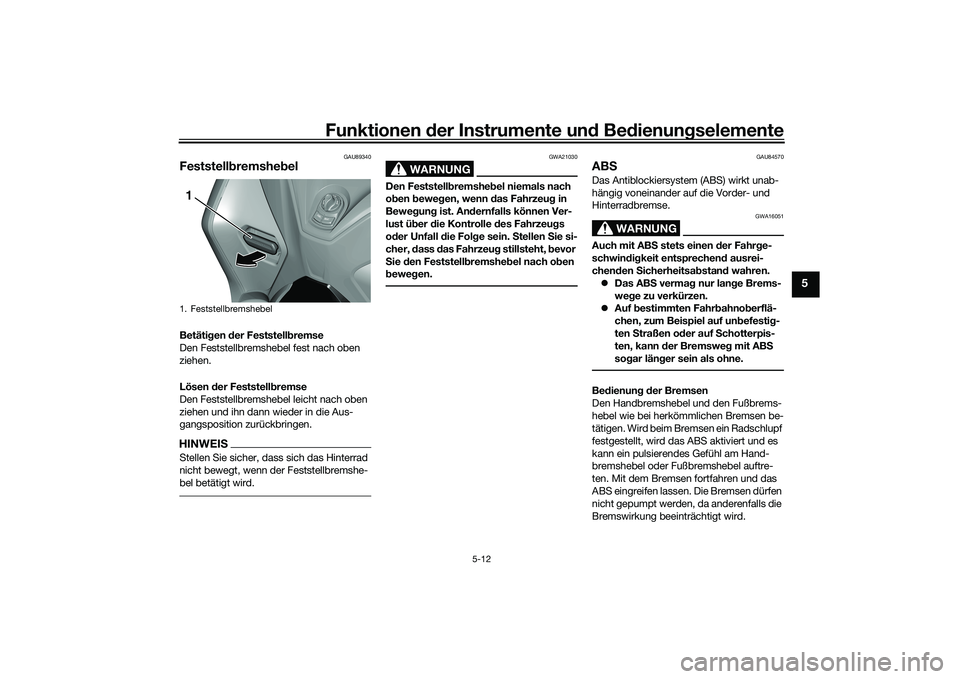

Feststellbremshebel ...................... 5-12

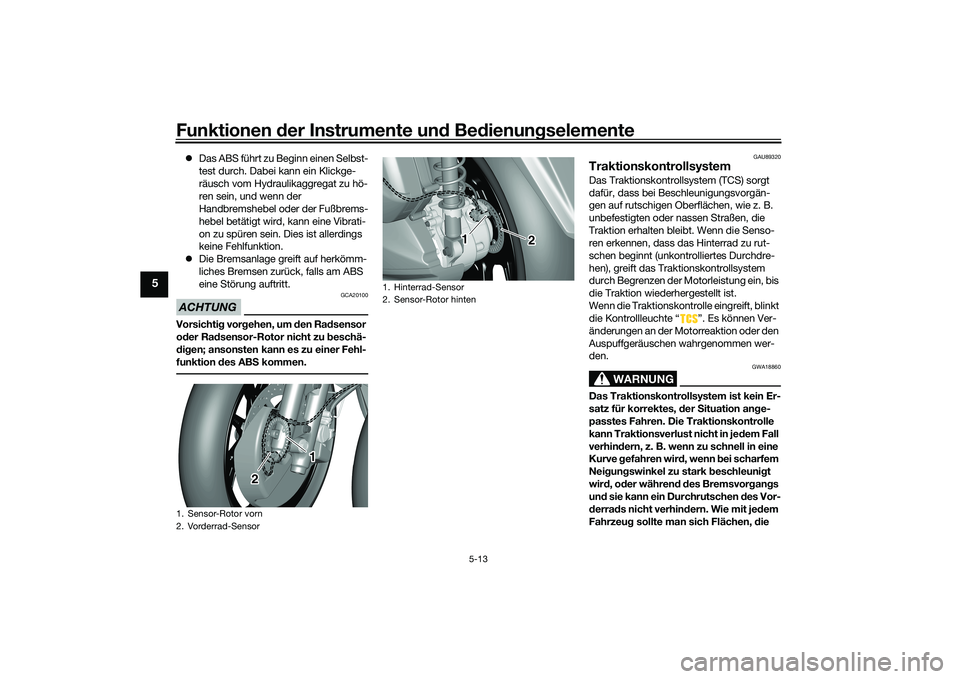

ABS ............................................... 5-12
Traktionskontrollsystem ................ 5-13
Tankverschluss ............................. 5-15
Kraftstoff ....................................... 5-16
Kraftstofftank-Überlaufschlauch ... 5-18
Abgaskatalysator .......................... 5-18
Ablagefach .................................... 5-18
Federbeine einstellen .................... 5-20
Nebenverbraucheranschluss ....... 5-20

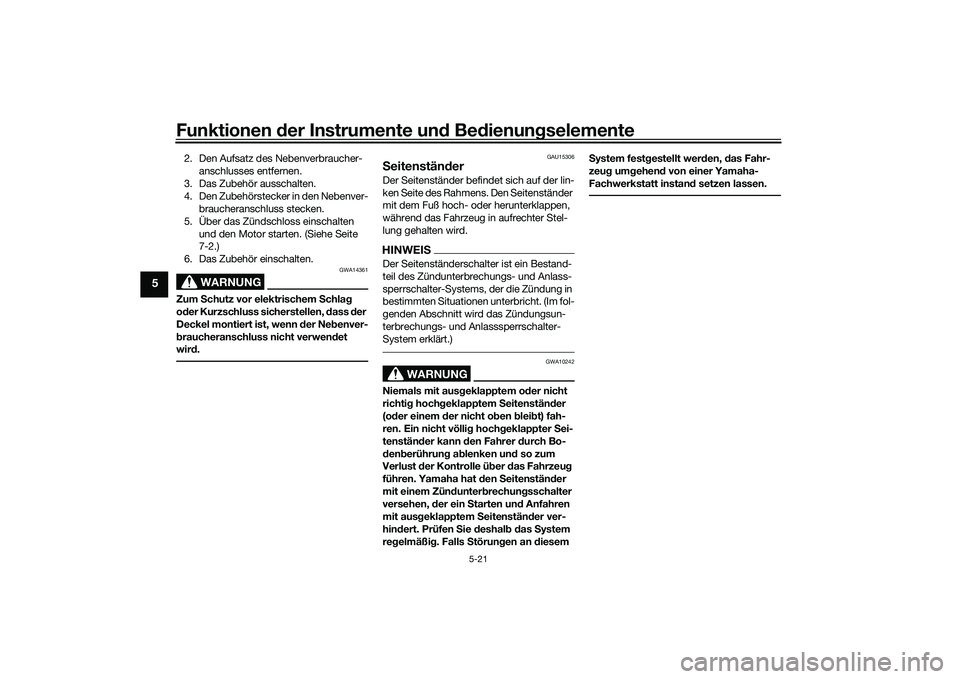

Seitenständer ................................ 5-21
Zündunterbrechungs- und
Anlasssperrschalter-System...... 5-22
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrtbeginn... 6-1
Wichtige Fahr- und
Bedienungshinweise........................ 7-1
Einfahrvorschriften .......................... 7-1
Motor starten .................................. 7-2
Anfahren .......................................... 7-3
Beschleunigen und
Verlangsamen .............................. 7-3
Bremsen .......................................... 7-3
Tipps zum Kraftstoffsparen............. 7-4
Parken ............................................. 7-4Regelmäßige Wartung und
Einstellung........................................ 8-1
Bordwerkzeug ................................ 8-2
Regelmäßige Wartungstabellen...... 8-3
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 8-3
Allgemeine Wartungs- und
Schmiertabelle ............................ 8-4
Abdeckung abnehmen und
montieren .................................... 8-9
Zündkerze prüfen ......................... 8-10
Kanister......................................... 8-11
Motoröl und Ölfiltereinsatz ........... 8-12
Warum Yamalube ......................... 8-14
Achsgetriebeöl .............................. 8-14
Kühlflüssigkeit............................... 8-15
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter ... 8-17
Spiel des Gasdrehgriffs prüfen ..... 8-20
Ventilspiel ..................................... 8-21
Reifen............................................ 8-21
Gussräder ..................................... 8-23
Spiel des Vorderradbremshebels
prüfen ........................................ 8-23
Spiel des Hinterradbremshebels
prüfen ........................................ 8-23
Überprüfen der Feststellbremse ... 8-24
Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen ............... 8-24
Bremsflüssigkeitsstand prüfen ..... 8-25
Wechseln der Bremsflüssigkeit .... 8-26
UBX9G0G0.book Page 1 Wednesday, January 22, 2020 9:28 AM

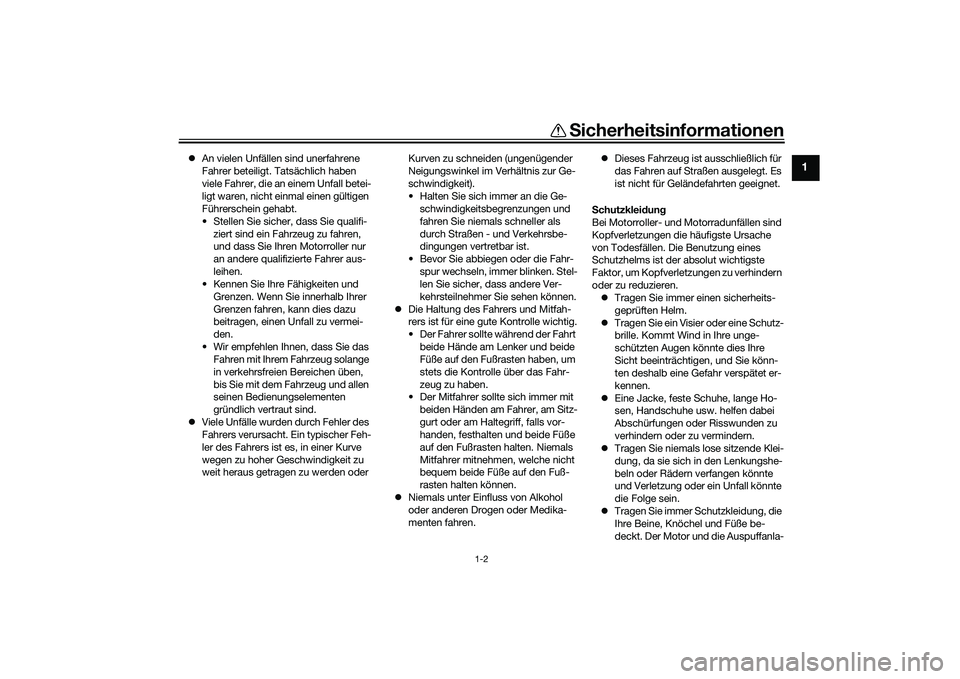

Sicherheitsinformationen
1-2
1
zAn vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Fahrzeug zu fahren,
und dass Sie Ihren Motorroller nur
an andere qualifizierte Fahrer aus-
leihen.
• Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
• Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Fahrzeug solange
in verkehrsfreien Bereichen üben,
bis Sie mit dem Fahrzeug und allen
seinen Bedienungselementen
gründlich vertraut sind.
zViele Unfälle wurden durch Fehler des
Fahrers verursacht. Ein typischer Feh-
ler des Fahrers ist es, in einer Kurve
wegen zu hoher Geschwindigkeit zu
weit heraus getragen zu werden oder Kurven zu schneiden (ungenügender
Neigungswinkel im Verhältnis zur Ge-
schwindigkeit).
• Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbe-
dingungen vertretbar ist.
• Bevor Sie abbiegen oder die Fahr-
spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können.
zDie Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
• Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten haben, um
stets die Kontrolle über das Fahr-
zeug zu haben.
• Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vor-
handen, festhalten und beide Füße
auf den Fußrasten halten. Niemals
Mitfahrer mitnehmen, welche nicht
bequem beide Füße auf den Fuß-
rasten halten können.
zNiemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.zDieses Fahrzeug ist ausschließlich für
das Fahren auf Straßen ausgelegt. Es
ist nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorroller- und Motorradunfällen sind
Kopfverletzungen die häufigste Ursache
von Todesfällen. Die Benutzung eines
Schutzhelms ist der absolut wichtigste
Faktor, um Kopfverletzungen zu verhindern
oder zu reduzieren.
zTragen Sie immer einen sicherheits-
geprüften Helm.
zTragen Sie ein Visier oder eine Schutz-
brille. Kommt Wind in Ihre unge-
schützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könn-
ten deshalb eine Gefahr verspätet er-
kennen.
zEine Jacke, feste Schuhe, lange Ho-
sen, Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden zu
verhindern oder zu vermindern.
zTragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln oder Rädern verfangen könnte
und Verletzung oder ein Unfall könnte
die Folge sein.
zTragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
UBX9G0G0.book Page 2 Wednesday, January 22, 2020 9:28 AM

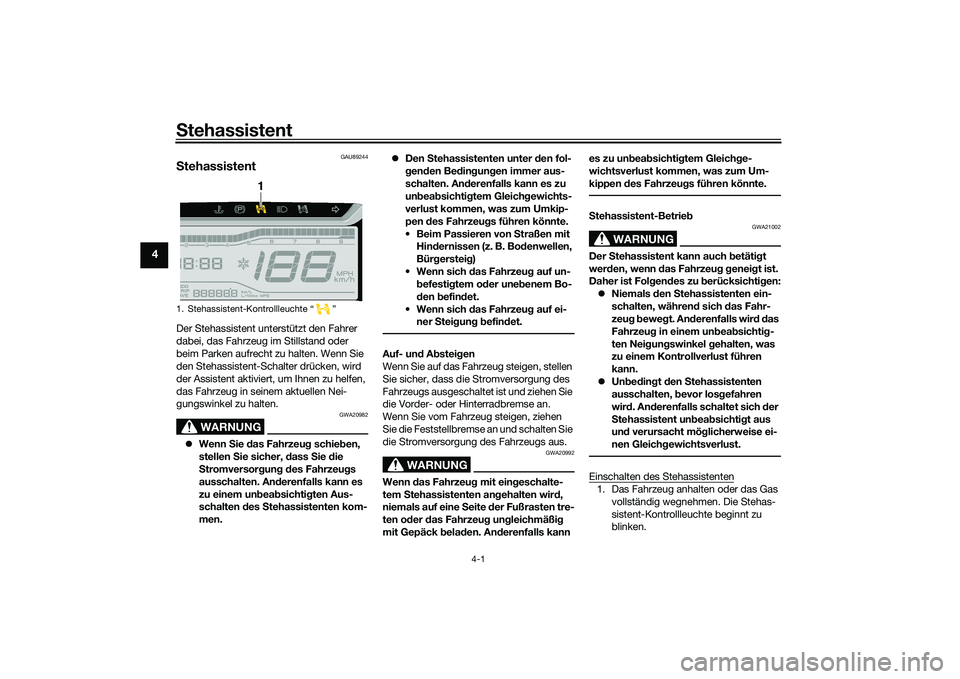

Stehassistent
4-1
4
GAU89244
StehassistentDer Stehassistent unterstützt den Fahrer
dabei, das Fahrzeug im Stillstand oder
beim Parken aufrecht zu halten. Wenn Sie
den Stehassistent-Schalter drücken, wird
der Assistent aktiviert, um Ihnen zu helfen,
das Fahrzeug in seinem aktuellen Nei-
gungswinkel zu halten.
WARNUNG
GWA20982
zWenn Sie das Fahrzeug schieben,
stellen Sie sicher, dass Sie die
Stromversorgung des Fahrzeugs
ausschalten. Anderenfalls kann es
zu einem unbeabsichtigten Aus-
schalten des Stehassistenten kom-
men.zDen Stehassistenten unter den fol-
genden Bedingungen immer aus-
schalten. Anderenfalls kann es zu
unbeabsichtigtem Gleichgewichts-
verlust kommen, was zum Umkip-
pen des Fahrzeugs führen könnte.
Beim Passieren von Straßen mit
Hindernissen (z. B. Bodenwellen,
Bürgersteig)
das Fahrzeug auf un-
befestigtem o
der unebenem Bo-
den befindet.
das Fahrzeug auf ei-
ner Steigung befindet.
Auf- und Absteigen
Wenn Sie auf das Fahrzeug steigen, stellen
Sie sicher, dass die Stromversorgung des
Fahrzeugs ausgeschaltet ist und ziehen Sie
die Vorder- oder Hinterradbremse an.
Wenn Sie vom Fahrzeug steigen, ziehen
Sie die Feststellbremse an und schalten Sie
die Stromversorgung des Fahrzeugs aus.
WARNUNG
GWA20992
Wenn das Fahrzeug mit eingeschalte-
tem Stehassistenten angehalten wird,
niemals auf eine Seite der Fußrasten tre-
ten oder das Fahrzeug ungleichmäßig
mit Gepäck beladen. Anderenfalls kann es zu unbeabsichtigtem Gleichge-
wichtsverlust kommen, was zum Um-
kippen des Fahrzeugs führen könnte.
Stehassistent-Betrieb
WARNUNG
GWA21002
Der Stehassistent kann auch betätigt
werden, wenn das Fahrzeug geneigt ist.
Daher ist Folgendes zu berücksichtigen:
zNiemals den Stehassistenten ein-
schalten, während sich das Fahr-
zeug bewegt. Anderenfalls wird das
Fahrzeug in einem unbeabsichtig-
ten Neigungswinkel gehalten, was
zu einem Kontrollverlust führen
kann.
zUnbedingt den Stehassistenten
ausschalten, bevor losgefahren
wird. Anderenfalls schaltet sich der
Stehassistent unbeabsichtigt aus
und verursacht möglicherweise ei-
nen Gleichgewichtsverlust.
Einschalten des Stehassistenten1. Das Fahrzeug anhalten oder das Gas
vollständig wegnehmen. Die Stehas-
sistent-Kontrollleuchte beginnt zu
blinken.
1. Stehassistent-Kontrollleuchte “ ”
1
UBX9G0G0.book Page 1 Wednesday, January 22, 2020 9:28 AM

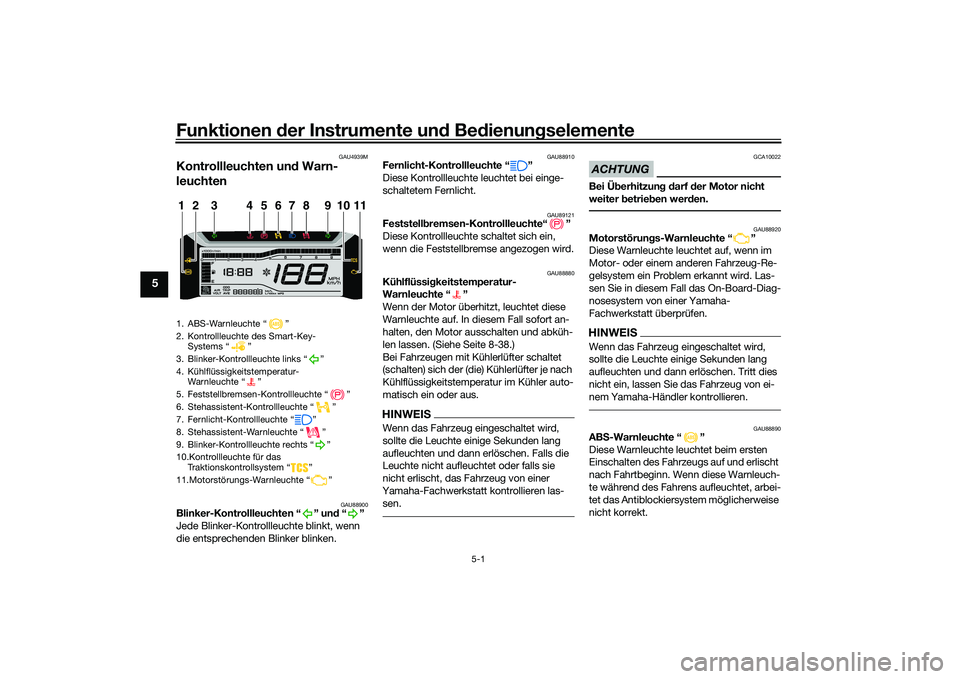

Funktionen der Instrumente und Bedienungselemente
5-1
5
GAU4939M
Kontrollleuchten und Warn-
leuchten
GAU88900
Blinker-Kontrollleuchten “ ” und“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU88910
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU89121
Feststellbremsen-Kontrollleuchte“ ”
Diese Kontrollleuchte schaltet sich ein,
wenn die Feststellbremse angezogen wird.
GAU88880
Kühlflüssigkeitstemperatur-
Warnleuchte “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen. (Siehe Seite 8-38.)
Bei Fahrzeugen mit Kühlerlüfter schaltet
(schalten) sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler auto-
matisch ein oder aus.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
ACHTUNG
GCA10022
Bei Überhitzung darf der Motor nicht
weiter betrieben werden.
GAU88920
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Tritt dies
nicht ein, lassen Sie das Fahrzeug von ei-
nem Yamaha-Händler kontrollieren.
GAU88890

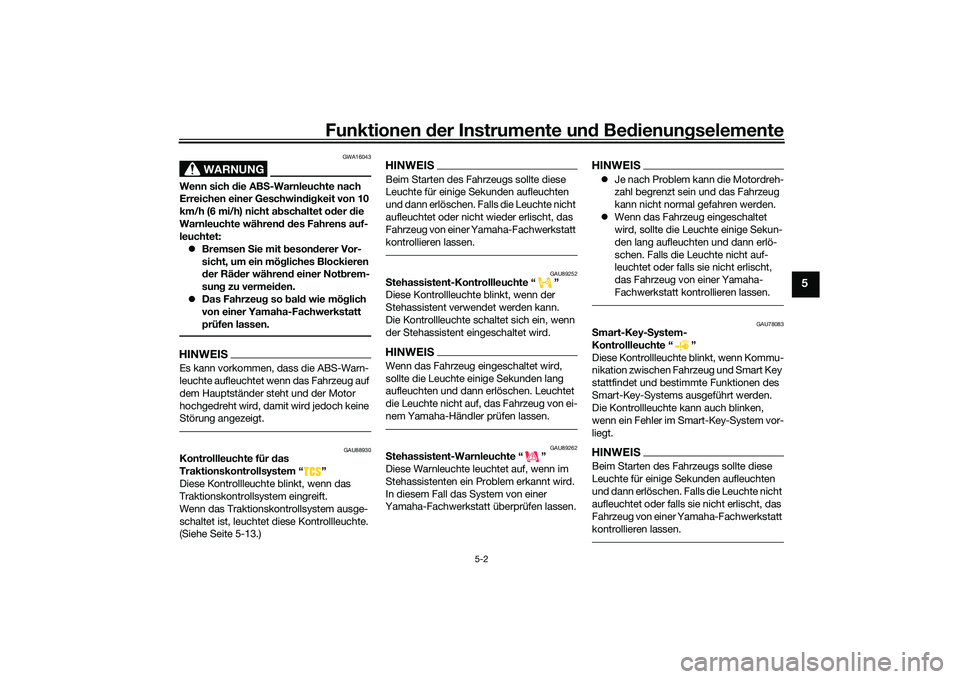

ABS-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten
Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt.
1. ABS-Warnleuchte “ ”
2. Kontrollleuchte des Smart-Key-
Systems “ ”
3. Blinker-Kontrollleuchte links “ ”
4. Kühlflüssigkeitstemperatur-
Warnleuchte “ ”
5. Feststellbremsen-Kontrollleuchte “ ”
6. Stehassistent-Kontrollleuchte “ ”
7. Fernlicht-Kontrollleuchte “ ”
8. Stehassistent-Warnleuchte “ ”
9. Blinker-Kontrollleuchte rechts “ ”
10.Kontrollleuchte für das
Traktionskontrollsystem “ ”
11.Motorstörungs-Warnleuchte “ ”1
11 2
3
4
5
6
7
8
9
10
UBX9G0G0.book Page 1 Wednesday, January 22, 2020 9:28 AM

Funktionen der Instrumente und Bedienungselemente
5-2
5
WARNUNG
GWA16043
Wenn sich die ABS-Warnleuchte nach
Erreichen einer Geschwindigkeit von 10
km/h (6 mi/h) nicht abschaltet oder die
Warnleuchte während des Fahrens auf-
leuchtet:
zBremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren
der Räder während einer Notbrem-
sung zu vermeiden.
zDas Fahrzeug so bald wie möglich
von einer Yamaha-Fachwerkstatt
prüfen lassen.HINWEISEs kann vorkommen, dass die ABS-Warn-
leuchte aufleuchtet wenn das Fahrzeug auf
dem Hauptständer steht und der Motor
hochgedreht wird, damit wird jedoch keine
Störung angezeigt.
GAU88930
Kontrollleuchte für das
Traktionskontrollsystem “ ”
Diese Kontrollleuchte blinkt, wenn das
Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet ist, leuchtet diese Kontrollleuchte.
(Siehe Seite 5-13.)
HINWEISBeim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder nicht wieder erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU89252
Stehassistent-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn der
Stehassistent verwendet werden kann.
Die Kontrollleuchte schaltet sich ein, wenn
der Stehassistent eingeschaltet wird.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Leuchtet
die Leuchte nicht auf, das Fahrzeug von ei-
nem Yamaha-Händler prüfen lassen.
GAU89262
Stehassistent-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Stehassistenten ein Problem erkannt wird.
In diesem Fall das System von einer
Yamaha-Fachwerkstatt überprüfen lassen.
HINWEISzJe nach Problem kann die Motordreh-
zahl begrenzt sein und das Fahrzeug
kann nicht normal gefahren werden.
zWenn das Fahrzeug eingeschaltet
wird, sollte die Leuchte einige Sekun-
den lang aufleuchten und dann erlö-
schen. Falls die Leuchte nicht auf-
leuchtet oder falls sie nicht erlischt,
das Fahrzeug von einer Yamaha-
Fachwerkstatt kontrollieren lassen.
GAU78083
Smart-Key-System-
Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn Kommu-
nikation zwischen Fahrzeug und Smart Key
stattfindet und bestimmte Funktionen des
Smart-Key-Systems ausgeführt werden.
Die Kontrollleuchte kann auch blinken,
wenn ein Fehler im Smart-Key-System vor-
liegt.HINWEISBeim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
UBX9G0G0.book Page 2 Wednesday, January 22, 2020 9:28 AM

Funktionen der Instrumente und Bedienungselemente
5-12
5
GAU89340
FeststellbremshebelBetätigen der Feststellbremse
Den Feststellbremshebel fest nach oben
ziehen.
Lösen der Feststellbremse
Den Feststellbremshebel leicht nach oben
ziehen und ihn dann wieder in die Aus-
gangsposition zurückbringen.HINWEISStellen Sie sicher, dass sich das Hinterrad
nicht bewegt, wenn der Feststellbremshe-
bel betätigt wird.
WARNUNG
GWA21030
Den Feststellbremshebel niemals nach
oben bewegen, wenn das Fahrzeug in
Bewegung ist. Andernfalls können Ver-
lust über die Kontrolle des Fahrzeugs
oder Unfall die Folge sein. Stellen Sie si-
cher, dass das Fahrzeug stillsteht, bevor
Sie den Feststellbremshebel nach oben
bewegen.
GAU84570
ABSDas Antiblockiersystem (ABS) wirkt unab-
hängig voneinander auf die Vorder- und
Hinterradbremse.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
zDas ABS vermag nur lange Brems-
wege zu verkürzen.
zAuf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf Schotterpis-
ten, kann der Bremsweg mit ABS
sogar länger sein als ohne.Bedienung der Bremsen
Den Handbremshebel und den Fußbrems-
hebel wie bei herkömmlichen Bremsen be-
tätigen. Wird beim Bremsen ein Radschlupf
festgestellt, wird das ABS aktiviert und es
kann ein pulsierendes Gefühl am Hand-
bremshebel oder Fußbremshebel auftre-
ten. Mit dem Bremsen fortfahren und das
ABS eingreifen lassen. Die Bremsen dürfen
nicht gepumpt werden, da anderenfalls die
Bremswirkung beeinträchtigt wird.
1. Feststellbremshebel1
UBX9G0G0.book Page 12 Wednesday, January 22, 2020 9:28 AM

Funktionen der Instrumente und Bedienungselemente
5-13
5
zDas ABS führt zu Beginn einen Selbst-
test durch. Dabei kann ein Klickge-
räusch vom Hydraulikaggregat zu hö-
ren sein, und wenn der
Handbremshebel oder der Fußbrems-
hebel betätigt wird, kann eine Vibrati-
on zu spüren sein. Dies ist allerdings
keine Fehlfunktion.
zDie Bremsanlage greift auf herkömm-
liches Bremsen zurück, falls am ABS
eine Störung auftritt.ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-
funktion des ABS kommen.
GAU89320
TraktionskontrollsystemDas Traktionskontrollsystem (TCS) sorgt
dafür, dass bei Beschleunigungsvorgän-
gen auf rutschigen Oberflächen, wie z. B.
unbefestigten oder nassen Straßen, die
Traktion erhalten bleibt. Wenn die Senso-
ren erkennen, dass das Hinterrad zu rut-
schen beginnt (unkontrolliertes Durchdre-
hen), greift das Traktionskontrollsystem
durch Begrenzen der Motorleistung ein, bis
die Traktion wiederhergestellt ist.
Wenn die Traktionskontrolle eingreift, blinkt
die Kontrollleuchte “ ”. Es können Ver-
änderungen an der Motorreaktion oder den
Auspuffgeräuschen wahrgenommen wer-
den.
WARNUNG
GWA18860
Das Traktionskontrollsystem ist kein Er-
satz für korrektes, der Situation ange-
passtes Fahren. Die Traktionskontrolle
kann Traktionsverlust nicht in jedem Fall
verhindern, z. B. wenn zu schnell in eine
Kurve gefahren wird, wenn bei scharfem
Neigungswinkel zu stark beschleunigt
wird, oder während des Bremsvorgangs
und sie kann ein Durchrutschen des Vor-
derrads nicht verhindern. Wie mit jedem
Fahrzeug sollte man sich Flächen, die
1. Sensor-Rotor vorn
2. Vorderrad-Sensor
1
2
1. Hinterrad-Sensor
2. Sensor-Rotor hinten
1
2
2 2
UBX9G0G0.book Page 13 Wednesday, January 22, 2020 9:28 AM

Funktionen der Instrumente und Bedienungselemente
5-21
5
2. Den Aufsatz des Nebenverbraucher-
anschlusses entfernen.
3. Das Zubehör ausschalten.
4. Den Zubehörstecker in den Nebenver-
braucheranschluss stecken.
5. Über das Zündschloss einschalten
und den Motor starten. (Siehe Seite
7-2.)
6. Das Zubehör einschalten.
WARNUNG
GWA14361
Zum Schutz vor elektrischem Schlag
oder Kurzschluss sicherstellen, dass der
Deckel montiert ist, wenn der Nebenver-
braucheranschluss nicht verwendet
wird.
GAU15306
SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
reg
elmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
UBX9G0G0.book Page 21 Wednesday, January 22, 2020 9:28 AM
