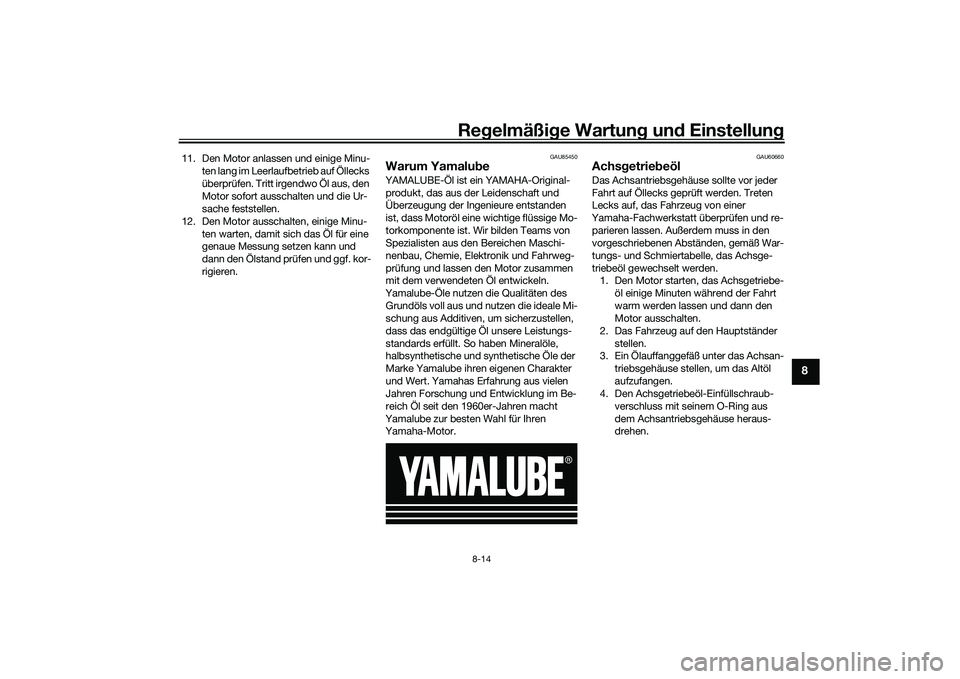

2020 YAMAHA TRICITY 300 ABS

Regelmäßige Wartung und Einstellung
8-14
8
11. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
12. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl für eine
genaue Messung setzen kann und
dann den Ölstand prüfen und ggf. kor-
rigieren.
GAU85450
Warum YamalubeYAMALUBE-Öl ist ein YAMAHA-Original-
produkt, das aus der Leidenschaft und
Überzeugung der Ingenieure entstanden
ist, dass Motoröl eine wichtige flüssige Mo-
torkomponente ist. Wir bilden Teams von
Spezialisten aus den Bereichen Maschi-
nenbau, Chemie, Elektronik und Fahrweg-
prüfung und lassen den Motor zusammen
mit dem verwendeten Öl entwickeln.
Yamalube-Öle nutzen die Qualitäten des
Grundöls voll aus und nutzen die ideale Mi-
schung aus Additiven, um sicherzustellen,
dass das endgültige Öl unsere Leistungs-
standards erfüllt. So haben Mineralöle,
halbsynthetische und synthetische Öle der
Marke Yamalube ihren eigenen Charakter
und Wert. Yamahas Erfahrung aus vielen
Jahren Forschung und Entwicklung im Be-
reich Öl seit den 1960er-Jahren macht
Yamalube zur besten Wahl für Ihren
Yamaha-Motor.
GAU60660
AchsgetriebeölDas Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß War-
tungs- und Schmiertabelle, das Achsge-
triebeöl gewechselt werden.
1. Den Motor starten, das Achsgetriebe-
öl einige Minuten während der Fahrt
warm werden lassen und dann den
Motor ausschalten.
2. Das Fahrzeug auf den Hauptständer
stellen.
3. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit seinem O-Ring aus
dem Achsantriebsgehäuse heraus-
drehen.
UBX9G0G0.book Page 14 Wednesday, January 22, 2020 9:28 AM

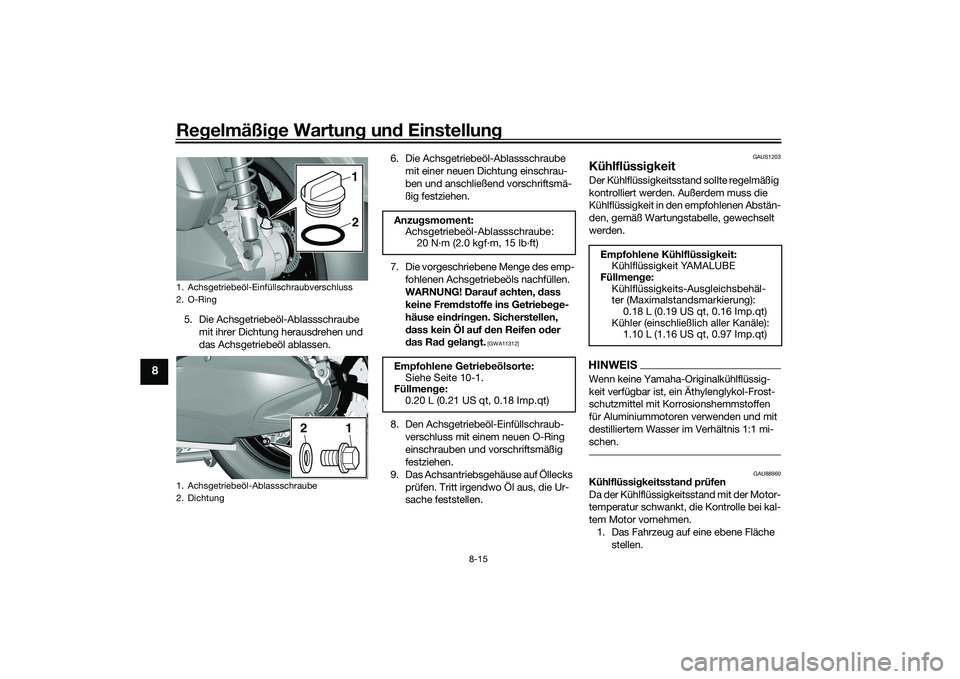

Regelmäßige Wartung und Einstellung
8-15
8
5. Die Achsgetriebeöl-Ablassschraube
mit ihrer Dichtung herausdrehen und
das Achsgetriebeöl ablassen.6. Die Achsgetriebeöl-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
7. Die vorgeschriebene Menge des emp-
fohlenen Achsgetriebeöls nachfüllen.
WARNUNG! Darauf achten, dass
keine Fremdstoffe ins Getriebege-
häuse eindringen. Sicherstellen,
dass kein Öl auf den Reifen oder
das Rad gelangt.
[GWA11312]
8. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit einem neuen O-Ring
einschrauben und vorschriftsmäßig
festziehen.
9. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ur-
sache feststellen.
GAUS1203
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte regelmäßig
kontrolliert werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungstabelle, gewechselt
werden.HINWEISWenn keine Yamaha-Originalkühlflüssig-
keit verfügbar ist, ein Äthylenglykol-Frost-
schutzmittel mit Korrosionshemmstoffen
für Aluminiummotoren verwenden und mit
destilliertem Wasser im Verhältnis 1:1 mi-
schen.
GAU88960
Kühlflüssigkeitsstand prüfen
Da der Kühlflüssigkeitsstand mit der Motor-
temperatur schwankt, die Kontrolle bei kal-
tem Motor vornehmen.
1. Das Fahrzeug auf eine ebene Fläche
stellen.
1. Achsgetriebeöl-Einfüllschraubverschluss
2. O-Ring
1. Achsgetriebeöl-Ablassschraube
2. Dichtung
1
21
2
Anzugsmoment:
Achsgetriebeöl-Ablassschraube:
20 N·m (2.0 kgf·m, 15 lb·ft)
Empfohlene Getriebeölsorte:
Siehe Seite 10-1.
Füllmenge:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Empfohlene Kühlflüssigkeit:
Kühlflüssigkeit YAMALUBE
Füllmenge:
Kühlflüssigkeits-Ausgleichsbehäl-
ter (Maximalstandsmarkierung):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Kühler (einschließlich aller Kanäle):
1.10 L (1.16 US qt, 0.97 Imp.qt)
UBX9G0G0.book Page 15 Wednesday, January 22, 2020 9:28 AM

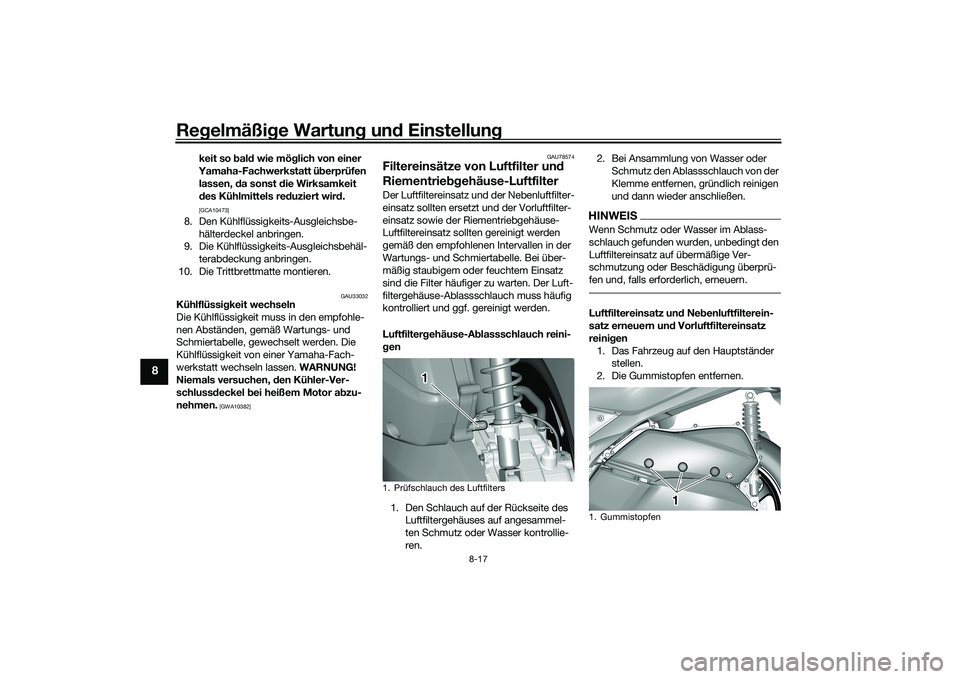

Regelmäßige Wartung und Einstellung
8-17
8
keit so bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert wird.

[GCA10473]
8. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel anbringen.
9. Die Kühlflüssigkeits-Ausgleichsbehäl-
terabdeckung anbringen.
10. Die Trittbrettmatte montieren.
GAU33032
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor abzu-
nehmen.
[GWA10382]GAU78574
Filtereinsätze von Luftfilter und
Riementriebgehäuse-LuftfilterDer Luftfiltereinsatz und der Nebenluftfilter-
einsatz sollten ersetzt und der Vorluftfilter-
einsatz sowie der Riementriebgehäuse-
Luftfiltereinsatz sollten gereinigt werden
gemäß den empfohlenen Intervallen in der
Wartungs- und Schmiertabelle. Bei über-
mäßig staubigem oder feuchtem Einsatz
sind die Filter häufiger zu warten. Der Luft-
filtergehäuse-Ablassschlauch muss häufig
kontrolliert und ggf. gereinigt werden.
Luftfiltergehäuse-Ablassschlauch reini-
gen
1. Den Schlauch auf der Rückseite des
Luftfiltergehäuses auf angesammel-
ten Schmutz oder Wasser kontrollie-
ren.2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch von der
Klemme entfernen, gründlich reinigen
und dann wieder anschließen.
HINWEISWenn Schmutz oder Wasser im Ablass-
schlauch gefunden wurden, unbedingt den
Luftfiltereinsatz auf übermäßige Ver-
schmutzung oder Beschädigung überprü-
fen und, falls erforderlich, erneuern.Luftfiltereinsatz und Nebenluftfilterein-
satz erneuern und Vorluftfiltereinsatz
reinigen
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Gummistopfen entfernen.
1. Prüfschlauch des Luftfilters
1
1. Gummistopfen
1
UBX9G0G0.book Page 17 Wednesday, January 22, 2020 9:28 AM

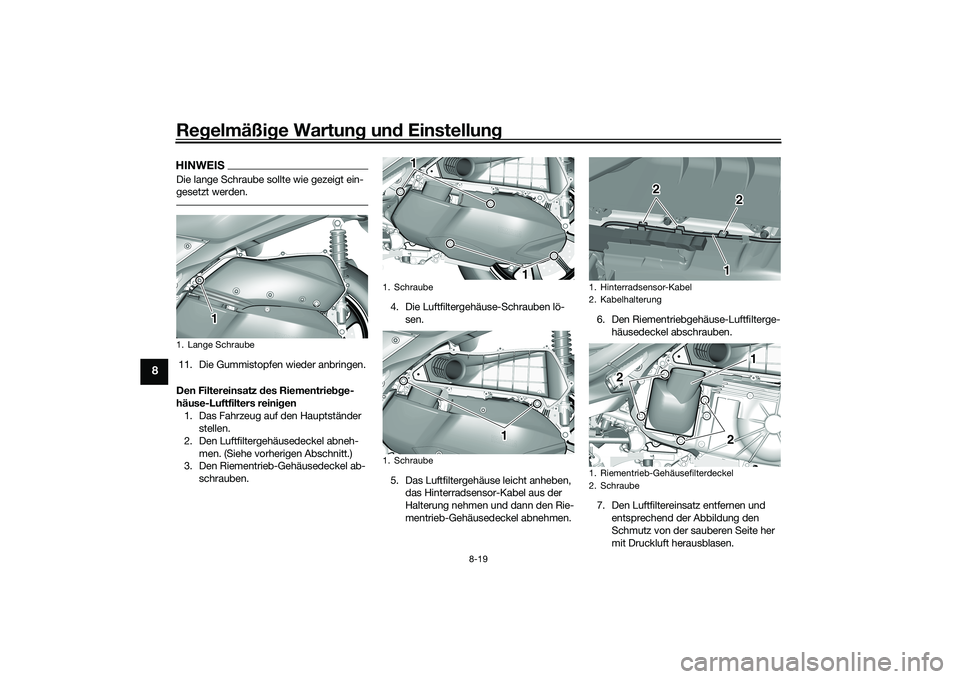

Regelmäßige Wartung und Einstellung
8-19
8
HINWEISDie lange Schraube sollte wie gezeigt ein-
gesetzt werden.11. Die Gummistopfen wieder anbringen.
Den Filtereinsatz des Riementriebge-
häuse-Luftfilters reinigen
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Den Luftfiltergehäusedeckel abneh-
men. (Siehe vorherigen Abschnitt.)
3. Den Riementrieb-Gehäusedeckel ab-
schrauben.4. Die Luftfiltergehäuse-Schrauben lö-
sen.
5. Das Luftfiltergehäuse leicht anheben,
das Hinterradsensor-Kabel aus der
Halterung nehmen und dann den Rie-
mentrieb-Gehäusedeckel abnehmen.6. Den Riementriebgehäuse-Luftfilterge-
häusedeckel abschrauben.
7. Den Luftfiltereinsatz entfernen und
entsprechend der Abbildung den
Schmutz von der sauberen Seite her
mit Druckluft herausblasen.1. Lange Schraube
1
1. Schraube
1. Schraube
1
1
1
1. Hinterradsensor-Kabel
2. Kabelhalterung
1. Riementrieb-Gehäusefilterdeckel
2. Schraube
1
2
2
2 21
UBX9G0G0.book Page 19 Wednesday, January 22, 2020 9:28 AM

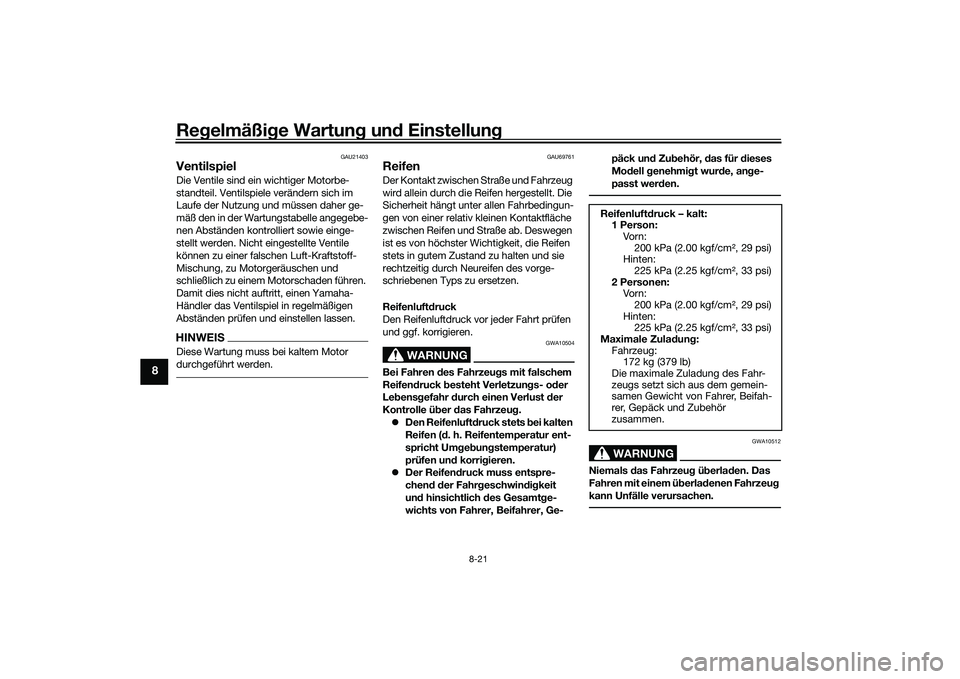

Regelmäßige Wartung und Einstellung
8-21
8
GAU21403
VentilspielDie Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.HINWEISDiese Wartung muss bei kaltem Motor
durchgeführt werden.
GAU69761
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
zDen Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
zDer Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
WARNUNG
GWA10512
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.Reifenluftdruck – kalt:
1 Person:
Vo r n :
200 kPa (2.00 kgf/cm2, 29 psi)
Hinten:
225 kPa (2.25 kgf/cm2, 33 psi)
2 Personen:
Vo r n :
200 kPa (2.00 kgf/cm2, 29 psi)
Hinten:
225 kPa (2.25 kgf/cm2, 33 psi)
Maximale Zuladung:
Fahrzeug:
172 kg (379 lb)
Die maximale Zuladung des Fahr-
zeugs setzt sich aus dem gemein-
samen Gewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
zusammen.
UBX9G0G0.book Page 21 Wednesday, January 22, 2020 9:28 AM

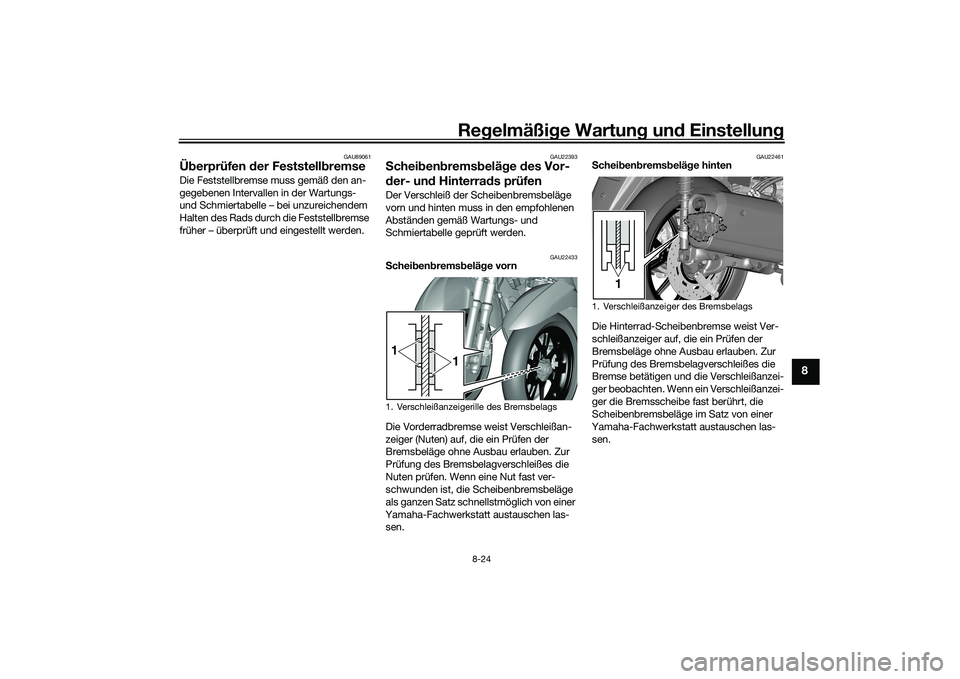

Regelmäßige Wartung und Einstellung
8-24
8
GAU89061
Überprüfen der FeststellbremseDie Feststellbremse muss gemäß den an-
gegebenen Intervallen in der Wartungs-
und Schmiertabelle – bei unzureichendem
Halten des Rads durch die Feststellbremse
früher – überprüft und eingestellt werden.
GAU22393
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22433
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22461
Scheibenbremsbeläge hinten
Die Hinterrad-Scheibenbremse weist Ver-
schleißanzeiger auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Bremse betätigen und die Verschleißanzei-
ger beobachten. Wenn ein Verschleißanzei-
ger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Verschleißanzeigerille des Bremsbelags1
1
1. Verschleißanzeiger des Bremsbelags
1
UBX9G0G0.book Page 24 Wednesday, January 22, 2020 9:28 AM

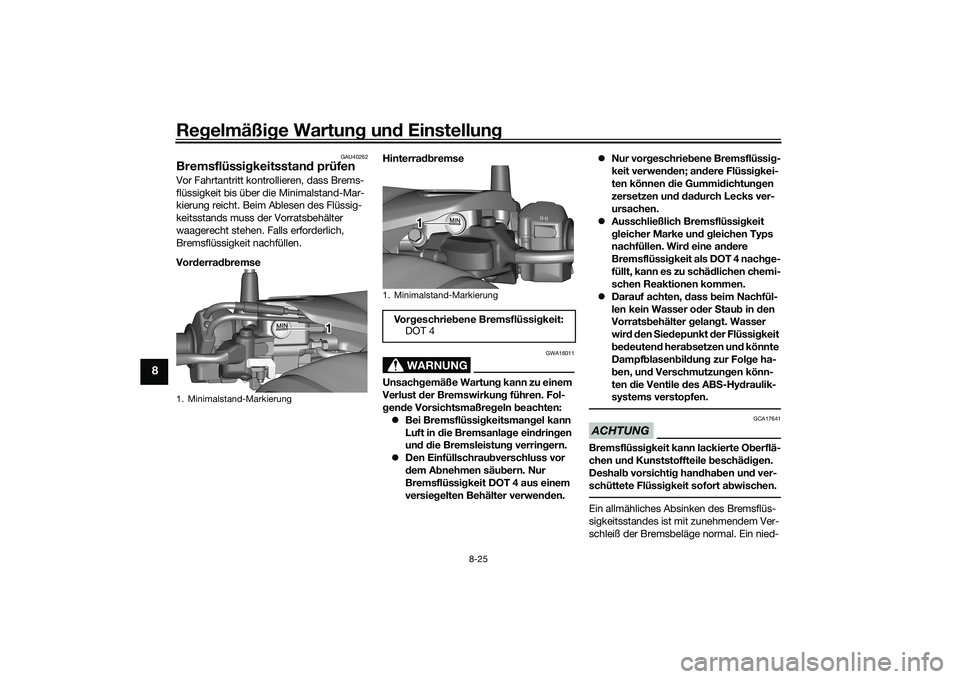

Regelmäßige Wartung und Einstellung
8-25
8
GAU40262
Bremsflüssigkeitsstand prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
VorderradbremseHinterradbremse
WARNUNG
GWA16011
Unsachgemäße Wartung kann zu einem
Verlust der Bremswirkung führen. Fol-
gende Vorsichtsmaßregeln beachten:
zBei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und die Bremsleistung verringern.
zDen Einfüllschraubverschluss vor
dem Abnehmen säubern. Nur
Bremsflüssigkeit DOT 4 aus einem
versiegelten Behälter verwenden.zNur vorgeschriebene Bremsflüssig-
keit verwenden; andere Flüssigkei-
ten können die Gummidichtungen
zersetzen und dadurch Lecks ver-
ursachen.
zAusschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Wir
d eine andere
Bremsflüssigkeit als DOT 4 nachge-
füllt, kann es zu schädlichen chemi-
schen Reaktionen kommen.
zDarauf achten, dass beim Nachfül-
len kein Wasser oder Staub in den
Vorratsbehälter gelangt. Wasser
wird den Siedepunkt der Flüssigkeit
bedeutend herabsetzen und könnte
Dampfblasenbildung zur Folge ha-
ben, und Verschmutzungen könn-
ten die Ventile des ABS-Hydraulik-
systems verstopfen.
ACHTUNG
GCA17641
Bremsflüssigkeit kann lackierte Oberflä-
chen und Kunststoffteile beschädigen.
Deshalb vorsichtig handhaben und ver-
schüttete Flüssigkeit sofort abwischen.Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-
1. Minimalstand-Markierung
1 1
1. Minimalstand-MarkierungVo rgeschriebene Bremsflüssigkeit:
DOT 4
1 1
UBX9G0G0.book Page 25 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-26
8

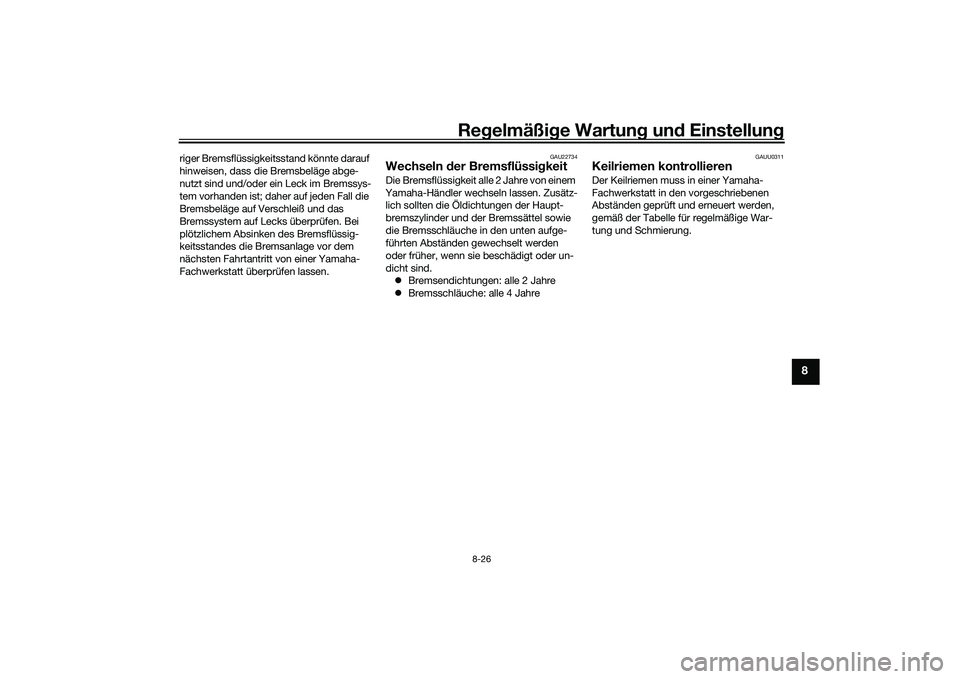

riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Bei
plötzlichem Absinken des Bremsflüssig-
keitsstandes die Bremsanlage vor dem
nächsten Fahrtantritt von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22734
Wechseln der BremsflüssigkeitDie Bremsflüssigkeit alle 2 Jahre von einem
Yamaha-Händler wechseln lassen. Zusätz-
lich sollten die Öldichtungen der Haupt-
bremszylinder und der Bremssättel sowie
die Bremsschläuche in den unten aufge-
führten Abständen gewechselt werden
oder früher, wenn sie beschädigt oder un-
dicht sind.
zBremsendichtungen: alle 2 Jahre
zBremsschläuche: alle 4 Jahre
GAUU0311
Keilriemen kontrollierenDer Keilriemen muss in einer Yamaha-
Fachwerkstatt in den vorgeschriebenen
Abständen geprüft und erneuert werden,
gemäß der Tabelle für regelmäßige War-
tung und Schmierung.
UBX9G0G0.book Page 26 Wednesday, January 22, 2020 9:28 AM
