2020 YAMAHA TRICITY 300 ABS

Regelmäßige Wartung und Einstellung
8-37
8
GAU86350

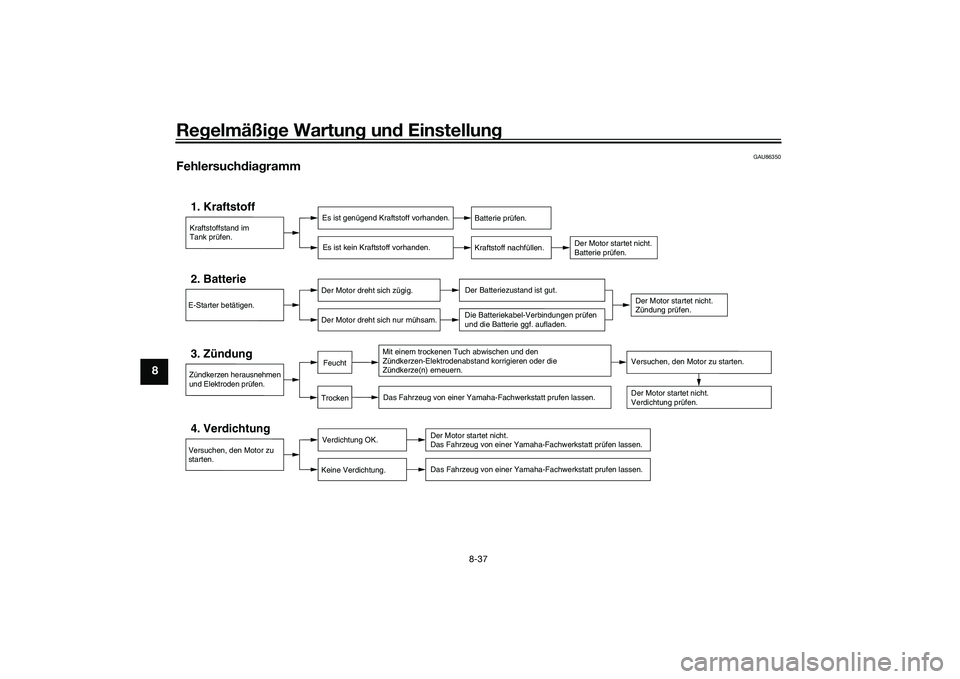

Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
Versuchen, den Motor zu
starten.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und den
Zündkerzen-Elektrodenabstand korrigieren oder die
Zündkerze(n) erneuern.
TrockenFeucht
Versuchen, den Motor zu starten.Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batteriekabel-Verbindungen prüfen
und die Batterie ggf. aufladen.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
UBX9G0G0.book Page 37 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-38
8
GAU86420

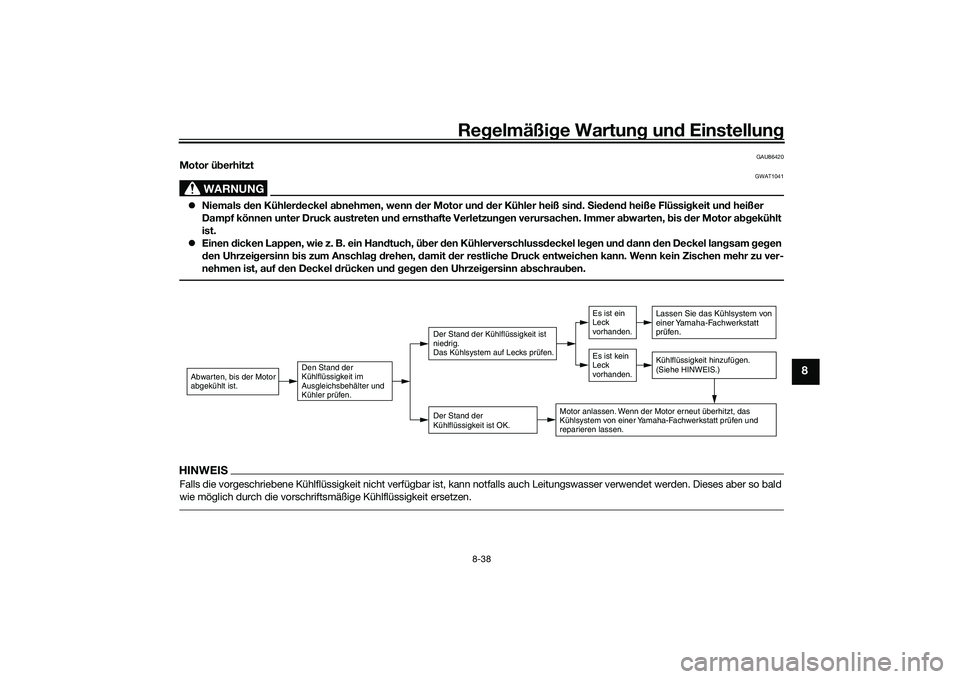

Motor überhitzt
WARNUNG
GWAT1041
zNiemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.
zEinen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen
den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Abwarten, bis der Motor
abgekühlt ist.
Den Stand der
Kühlflüssigkeit im
Ausgleichsbehälter und
Kühler prüfen.
Der Stand der
Kühlflüssigkeit ist OK. Der Stand der Kühlflüssigkeit ist
niedrig.
Das Kühlsystem auf Lecks prüfen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
prüfen.Kühlflüssigkeit hinzufügen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor erneut überhitzt, das
Kühlsystem von einer Yamaha-Fachwerkstatt prüfen und
reparieren lassen.
Es ist ein
Leck
vorhanden.
Es ist kein
Leck
vorhanden.
UBX9G0G0.book Page 38 Wednesday, January 22, 2020 9:28 AM

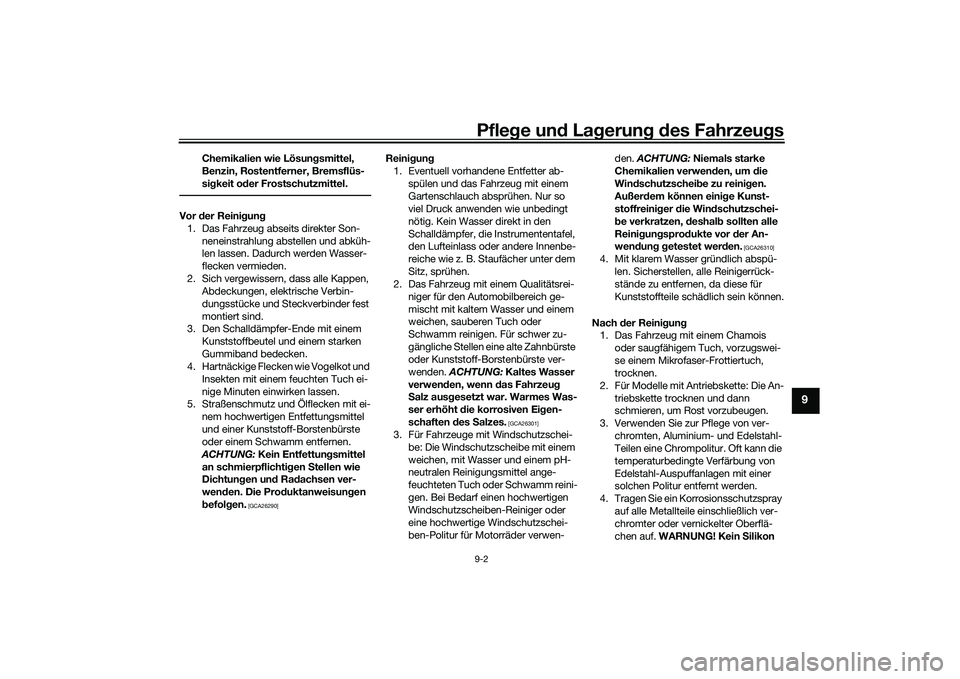

Pflege und Lagerung des Fahrzeugs9-2
9
Chemikalien wie Lösungsmittel,
Benzin, Rostentferner, Bremsflüs-
sigkeit oder Frostschutzmittel.
Vor der Reinigung
1. Das Fahrzeug abseits direkter Son-
neneinstrahlung abstellen und abküh-
len lassen. Dadurch werden Wasser-
flecken vermieden.
2. Sich vergewissern, dass alle Kappen,
Abdeckungen, elektrische Verbin-
dungsstücke und Steckverbinder fest
montiert sind.
3. Den Schalldämpfer-Ende mit einem
Kunststoffbeutel und einem starken
Gummiband bedecken.
4. Hartnäckige Flecken wie Vogelkot und
Insekten mit einem feuchten Tuch ei-
nige Minuten einwirken lassen.
5. Straßenschmutz und Ölflecken mit ei-
nem hochwertigen Entfettungsmittel
und einer Kunststoff-Borstenbürste
oder einem Schwamm entfernen.
ACHTUNG: Kein Entfettungsmittel
an schmierpflichtigen Stellen wie
Dichtungen und Radachsen ver-
wenden. Die Produktanweisungen
befolgen.
[GCA26290]
Reinigung
1. Eventuell vorhandene Entfetter ab-
spülen und das Fahrzeug mit einem
Gartenschlauch absprühen. Nur so
viel Druck anwenden wie unbedingt
nötig. Kein Wasser direkt in den
Schalldämpfer, die Instrumententafel,
den Lufteinlass oder andere Innenbe-
reiche wie z. B. Staufächer unter dem
Sitz, sprühen.
2. Das Fahrzeug mit einem Qualitätsrei-
niger für den Automobilbereich ge-
mischt mit kaltem Wasser und einem
weichen, sauberen Tuch oder
Schwamm reinigen. Für schwer zu-
gängliche Stellen eine alte Zahnbürste
oder Kunststoff-Borstenbürste ver-
wenden. ACHTUNG: Kaltes Wasser
verwenden, wenn das Fahrzeug
Salz ausgesetzt war. Warmes Was-
ser erhöht die korrosiven Eigen-
schaften des Salzes.
[GCA26301]
3. Für Fahrzeuge mit Windschutzschei-
be: Die Windschutzscheibe mit einem
weichen, mit Wasser und einem pH-
neutralen Reinigungsmittel ange-
feuchteten Tuch oder Schwamm reini-
gen. Bei Bedarf einen hochwertigen
Windschutzscheiben-Reiniger oder
eine hochwertige Windschutzschei-
ben-Politur für Motorräder verwen-den. ACHTUNG: Niemals starke
Chemikalien verwenden, um die
Windschutzscheibe zu reinigen.
Außerdem können einige Kunst-
stoffreiniger die Windschutzschei-
be verkratzen, deshalb sollten alle
Reinigungsprodukte vor der An-
wendung getestet werden.
[GCA26310]
4. Mit klarem Wasser gründlich abspü-
len. Sicherstellen, alle Reinigerrück-
stände zu entfernen, da diese für
Kunststoffteile schädlich sein können.
Nach der Reinigung
1. Das Fahrzeug mit einem Chamois
oder saugfähigem Tuch, vorzugswei-
se einem Mikrofaser-Frottiertuch,
trocknen.
2. Für Modelle mit Antriebskette: Die An-
triebskette trocknen und dann
schmieren, um Rost vorzubeugen.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen eine Chrompolitur. Oft kann die
temperaturbedingte Verfärbung von
Edelstahl-Auspuffanlagen mit einer
solchen Politur entfernt werden.
4. Tragen Sie ein Korrosionsschutzspray
auf alle Metallteile einschließlich ver-
chromter oder vernickelter Oberflä-
chen auf. WARNUNG! Kein Silikon
UBX9G0G0.book Page 2 Wednesday, January 22, 2020 9:28 AM

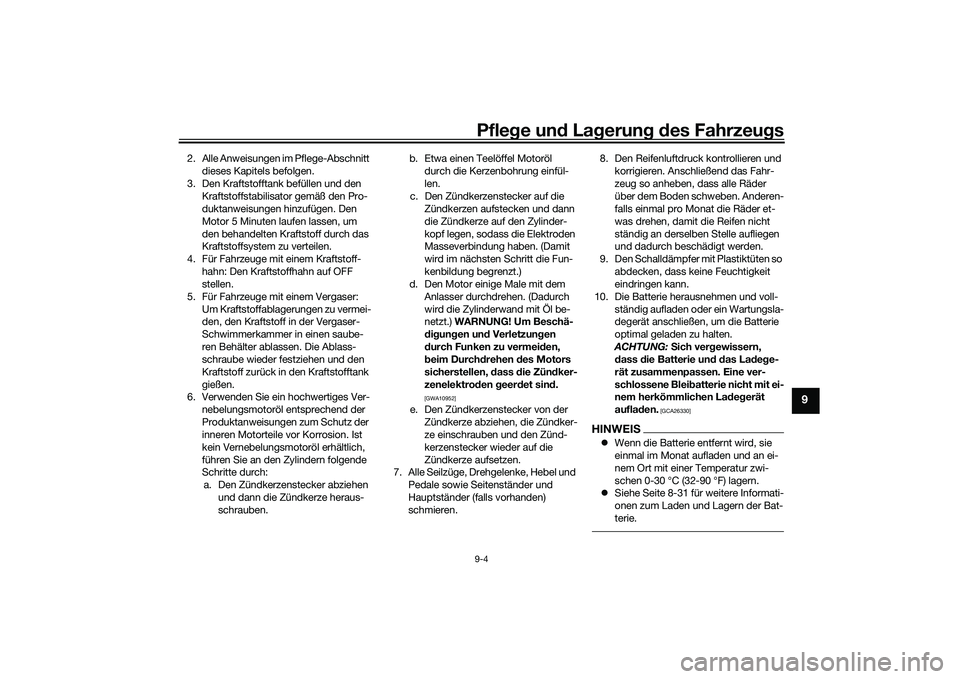

Pflege und Lagerung des Fahrzeugs9-4
9
2. Alle Anweisungen im Pflege-Abschnitt
dieses Kapitels befolgen.
3. Den Kraftstofftank befüllen und den
Kraftstoffstabilisator gemäß den Pro-
duktanweisungen hinzufügen. Den
Motor 5 Minuten laufen lassen, um
den behandelten Kraftstoff durch das
Kraftstoffsystem zu verteilen.
4. Für Fahrzeuge mit einem Kraftstoff-
hahn: Den Kraftstoffhahn auf OFF
stellen.
5. Für Fahrzeuge mit einem Vergaser:
Um Kraftstoffablagerungen zu vermei-
den, den Kraftstoff in der Vergaser-
Schwimmerkammer in einen saube-
ren Behälter ablassen. Die Ablass-
schraube wieder festziehen und den
Kraftstoff zurück in den Kraftstofftank
gießen.
6. Verwenden Sie ein hochwertiges Ver-
nebelungsmotoröl entsprechend der
Produktanweisungen zum Schutz der
inneren Motorteile vor Korrosion. Ist
kein Vernebelungsmotoröl erhältlich,
führen Sie an den Zylindern folgende
Schritte durch:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einfül-
len.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.

[GWA10952]
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zünd-
kerzenstecker wieder auf die
Zündkerze aufsetzen.
7. Alle Seilzüge, Drehgelenke, Hebel und
Pedale sowie Seitenständer und
Hauptständer (falls vorhanden)
schmieren.8. Den Reifenluftdruck kontrollieren und
korrigieren. Anschließend das Fahr-
zeug so anheben, dass alle Räder
über dem Boden schweben. Anderen-
falls einmal pro Monat die Räder et-
was drehen, damit die Reifen nicht
ständig an derselben Stelle aufliegen
und dadurch beschädigt werden.
9. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
10. Die Batterie herausnehmen und voll-
ständig aufladen oder ein Wartungsla-
degerät anschließen, um die Batterie
optimal geladen zu halten.
ACHTUNG: Sich vergewissern,
dass die Batterie und das Ladege-
rät zusammenpassen. Eine ver-
schlossene Bleibatterie nicht mit ei-
nem herkömmlichen Ladegerät
aufladen.
[GCA26330]
HINWEISzWenn die Batterie entfernt wird, sie
einmal im Monat aufladen und an ei-
nem Ort mit einer Temperatur zwi-
schen 0-30 °C (32-90 °F) lagern.
zSiehe Seite 8-31 für weitere Informati-
onen zum Laden und Lagern der Bat-
terie.
UBX9G0G0.book Page 4 Wednesday, January 22, 2020 9:28 AM

12-1
12

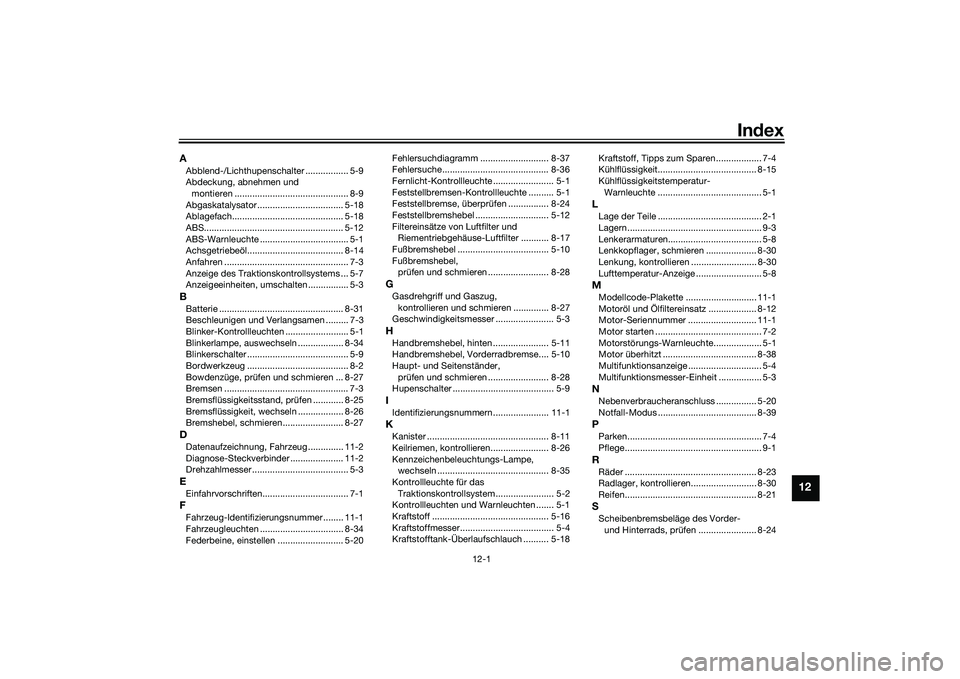

Index
AAbblend-/Lichthupenschalter ................. 5-9
Abdeckung, abnehmen und
montieren ............................................. 8-9
Abgaskatalysator .................................. 5-18
Ablagefach............................................ 5-18
ABS....................................................... 5-12
ABS-Warnleuchte ................................... 5-1
Achsgetriebeöl...................................... 8-14
Anfahren ................................................. 7-3
Anzeige des Traktionskontrollsystems ... 5-7
Anzeigeeinheiten, umschalten ................ 5-3BBatterie ................................................. 8-31
Beschleunigen und Verlangsamen ......... 7-3
Blinker-Kontrollleuchten ......................... 5-1
Blinkerlampe, auswechseln .................. 8-34
Blinkerschalter ........................................ 5-9
Bordwerkzeug ........................................ 8-2
Bowdenzüge, prüfen und schmieren ... 8-27
Bremsen ................................................. 7-3
Bremsflüssigkeitsstand, prüfen ............ 8-25
Bremsflüssigkeit, wechseln .................. 8-26
Bremshebel, schmieren ........................ 8-27DDatenaufzeichnung, Fahrzeug .............. 11-2
Diagnose-Steckverbinder ..................... 11-2
Drehzahlmesser ...................................... 5-3EEinfahrvorschriften.................................. 7-1FFahrzeug-Identifizierungsnummer ........ 11-1
Fahrzeugleuchten ................................. 8-34
Federbeine, einstellen .......................... 5-20Fehlersuchdiagramm ........................... 8-37
Fehlersuche.......................................... 8-36
Fernlicht-Kontrollleuchte ........................ 5-1
Feststellbremsen-Kontrollleuchte .......... 5-1
Feststellbremse, überprüfen ................ 8-24
Feststellbremshebel ............................. 5-12
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter ........... 8-17
Fußbremshebel .................................... 5-10
Fußbremshebel,
prüfen und schmieren ........................ 8-28
GGasdrehgriff und Gaszug,
kontrollieren und schmieren .............. 8-27
Geschwindigkeitsmesser ....................... 5-3HHandbremshebel, hinten ...................... 5-11
Handbremshebel, Vorderradbremse.... 5-10
Haupt- und Seitenständer,
prüfen und schmieren ........................ 8-28
Hupenschalter ........................................ 5-9IIdentifizierungsnummern ...................... 11-1KKanister ................................................ 8-11
Keilriemen, kontrollieren....................... 8-26
Kennzeichenbeleuchtungs-Lampe,
wechseln ............................................ 8-35
Kontrollleuchte für das
Traktionskontrollsystem....................... 5-2
Kontrollleuchten und Warnleuchten ....... 5-1
Kraftstoff .............................................. 5-16
Kraftstoffmesser..................................... 5-4
Kraftstofftank-Überlaufschlauch .......... 5-18Kraftstoff, Tipps zum Sparen .................. 7-4
Kühlflüssigkeit....................................... 8-15
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 5-1
LLage der Teile ......................................... 2-1
Lagern ..................................................... 9-3
Lenkerarmaturen..................................... 5-8
Lenkkopflager, schmieren .................... 8-30
Lenkung, kontrollieren .......................... 8-30
Lufttemperatur-Anzeige .......................... 5-8MModellcode-Plakette ............................ 11-1
Motoröl und Ölfiltereinsatz ................... 8-12
Motor-Seriennummer ........................... 11-1
Motor starten .......................................... 7-2
Motorstörungs-Warnleuchte................... 5-1
Motor überhitzt ..................................... 8-38
Multifunktionsanzeige ............................. 5-4
Multifunktionsmesser-Einheit ................. 5-3NNebenverbraucheranschluss ................ 5-20
Notfall-Modus ....................................... 8-39PParken..................................................... 7-4
Pflege...................................................... 9-1RRäder .................................................... 8-23
Radlager, kontrollieren.......................... 8-30
Reifen.................................................... 8-21SScheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ....................... 8-24
UBX9G0G0.book Page 1 Wednesday, January 22, 2020 9:28 AM
