Regelmäßi ge Wartun g und Einstellun g
8-22
8
GAU51921

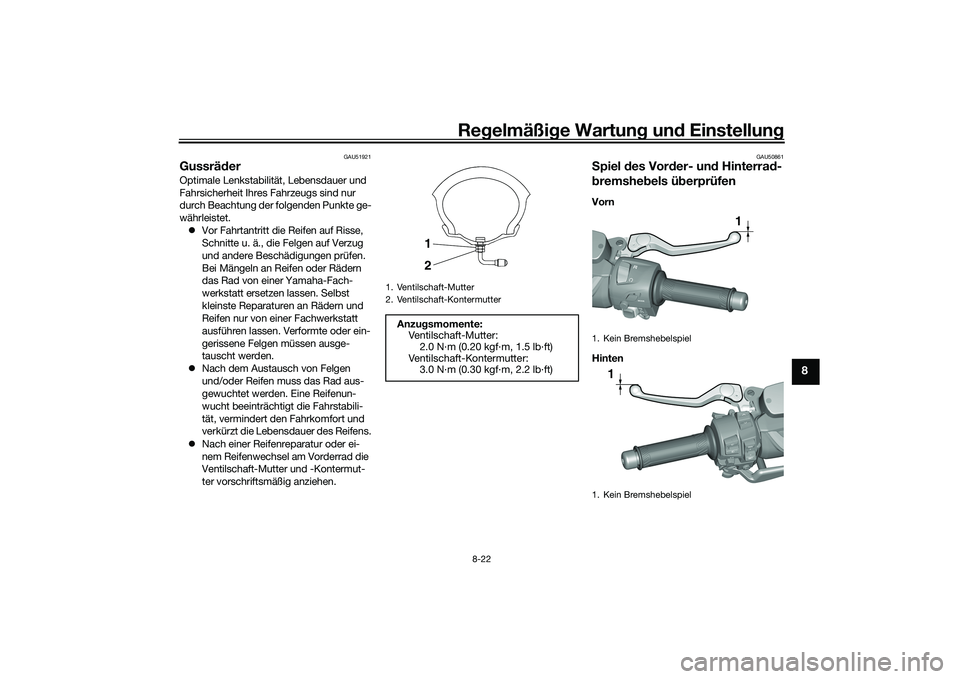

GussräderOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
 Nach einer Reifenreparatur oder ei-
nem Reifenwechsel am Vorderrad die
Ventilschaft-Mutter und -Kontermut-
ter vorschriftsmäßig anziehen.
GAU50861
Spiel des Vor der- un d Hinterra d-
b remshe bels ü berprüfenVorn
Hinten
1. Ventilschaft-Mutter
2. Ventilschaft-Kontermutter
Anzu gsmomente:
Ventilschaft-Mutter:
2.0 N·m (0.20 kgf·m, 1.5 lb·ft)
Ventilschaft-Kontermutter: 3.0 N·m (0.30 kgf·m, 2.2 lb·ft)
1
2
1. Kein Bremshebelspiel
1. Kein Bremshebelspiel
1
1
UB3TG0G0.book Page 22 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g un d Einstellun g
8-23
8
An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremsheb els kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen S ie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit d em Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
GAU53033

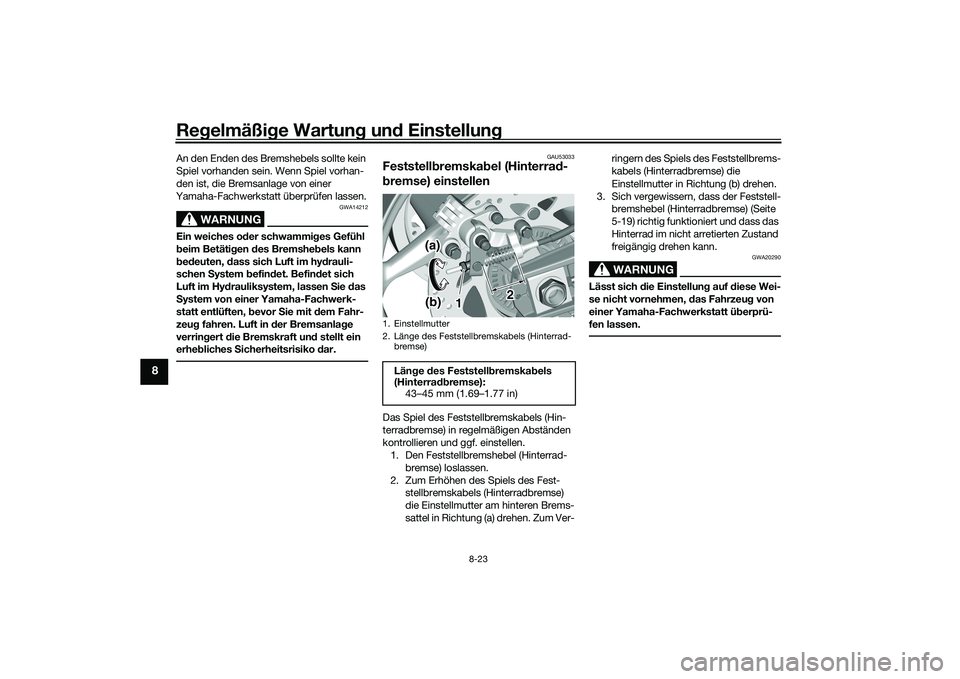

Feststell bremska bel (Hinterra d-
b remse) einstellenDas Spiel des Feststellbremskabels (Hin-
terradbremse) in regelmäßigen Abständen
kontrollieren und ggf. einstellen.
1. Den Feststellbremshebel (Hinterrad-
bremse) loslassen.
2. Zum Erhöhen des Spiels des Fest- stellbremskabels (Hinterradbremse)
die Einstellmutter am hinteren Brems-
sattel in Richtung (a) drehen. Zum Ver- ringern des Spiels des Feststellbrems-
kabels (Hinterradbremse) die
Einstellmutter in Richtung (b) drehen.
3. Sich vergewissern, dass der Feststell- bremshebel (Hinterradbremse) (Seite
5-19) richtig funktioniert und dass das
Hinterrad im nicht arretierten Zustand
freigängig drehen kann.
WARNUNG
GWA20290
Lässt sich die Einstellun g auf diese Wei-
se nicht vornehmen, das Fahrzeu g von
einer Yamaha-Fachwerkstatt ü berprü-
fen lassen.
1. Einstellmutter
2. Länge des Feststellbremskabels (Hinterrad- bremse)Län ge des Feststell bremska bels
(Hinterra dbremse):
43–45 mm (1.69–1.77 in)
1
2
(b)
(a)
UB3TG0G0.book Page 23 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g und Einstellun g
8-24
8
GAU52293

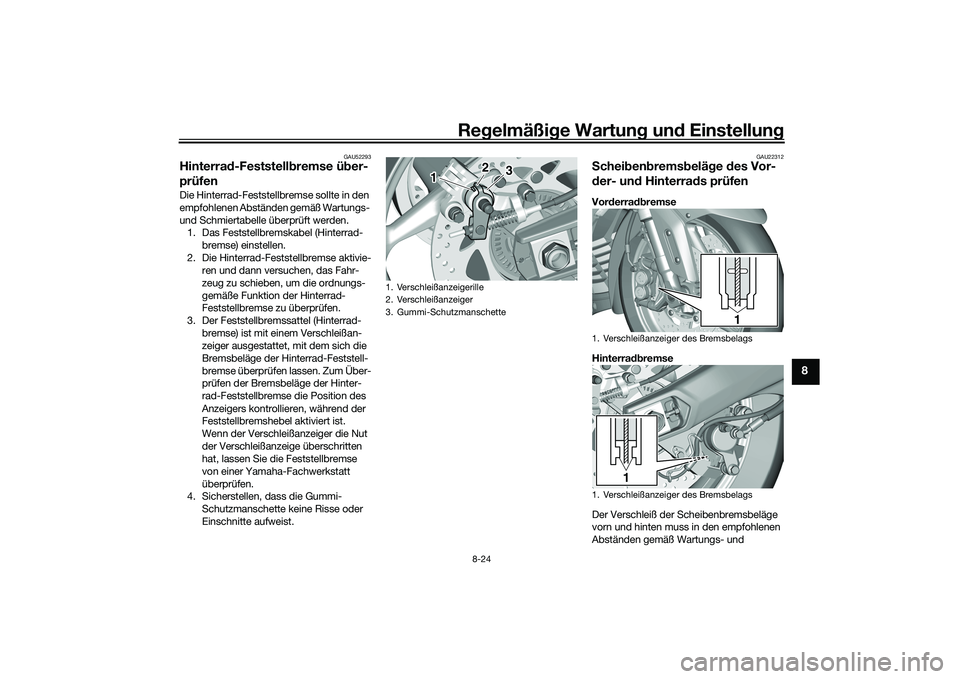

Hinterrad-Feststell bremse ü ber-
prüfenDie Hinterrad-Feststellbremse sollte in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle überprüft werden.
1. Das Feststellbremskabel (Hinterrad-
bremse) einstellen.
2. Die Hinterrad-Feststellbremse aktivie- ren und dann versuchen, das Fahr-
zeug zu schieben, um die ordnungs-
gemäße Funktion der Hinterrad-
Feststellbremse zu überprüfen.
3. Der Feststellbremssattel (Hinterrad- bremse) ist mit einem Verschleißan-
zeiger ausgestattet, mit dem sich die
Bremsbeläge der Hinterrad-Feststell-
bremse überprüfen lassen. Zum Über-
prüfen der Bremsbeläge der Hinter-
rad-Feststellbremse die Position des
Anzeigers kontrollieren, während der
Feststellbremshebel aktiviert ist.
Wenn der Verschleißanzeiger die Nut
der Verschleißanzeige überschritten
hat, lassen Sie die Feststellbremse
von einer Yamaha-Fachwerkstatt
überprüfen.
4. Sicherstellen, dass die Gummi-
Schutzmanschette keine Risse oder
Einschnitte aufweist.
GAU22312
Schei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenVor derra dbremse
Hinterra dbremse
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
1. Verschleißanzeigerille
2. Verschleißanzeiger
3. Gummi-Schutzmanschette
1
2 3
1. Verschleißanzeiger des Bremsbelags
1. Verschleißanzeiger des Bremsbelags
1
1
UB3TG0G0.book Page 24 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g un d Einstellun g
8-25
8
Schmiertabelle geprüft werden. Die Brem-
sen weisen Verschleißanzeiger auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Bremse betätigen und die
Verschleißanzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe fast
berührt, die Scheibenbremsbeläge im Satz
von einer Yamaha-Fachwerkstatt austau-
schen lassen.
GAU22583

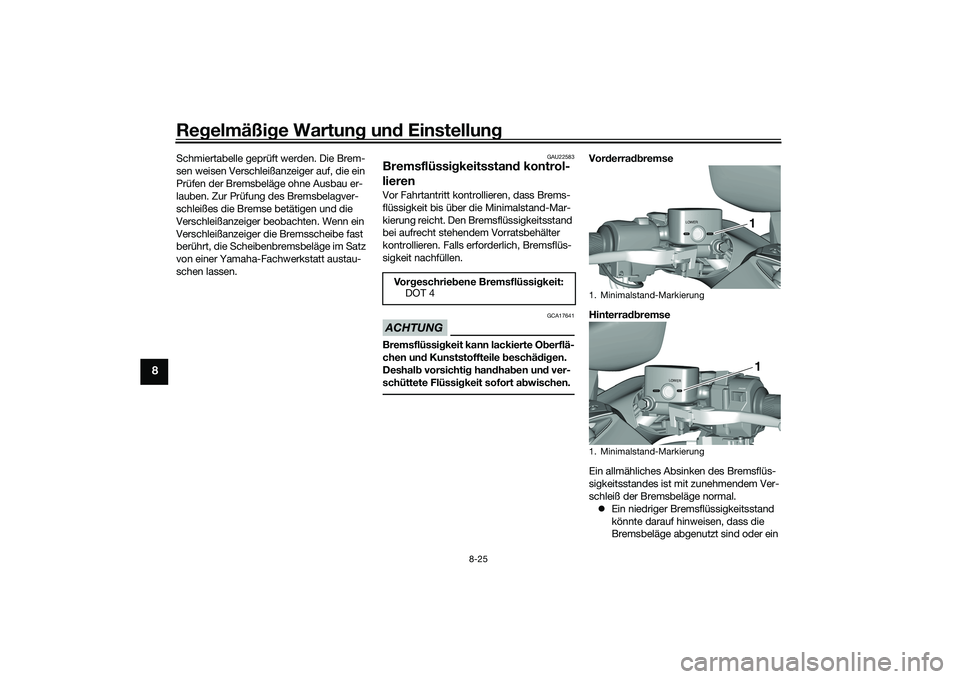

Bremsflüssi gkeitsstan d kontrol-
lierenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Den Bremsflüssigkeitsstand
bei aufrecht stehendem Vorratsbehälter
kontrollieren. Falls erforderlich, Bremsflüs-
sigkeit nachfüllen.ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschä dig en.
Deshal b vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.
Vor derra dbremse
Hinterra dbremse
Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal.  Ein niedriger Bremsflüssigkeitsstand
könnte darauf hinweisen, dass die
Bremsbeläge abgenutzt sind oder ein
Vo r
geschrie bene Bremsflüssi gkeit:
DOT 41. Minimalstand-Markierung
1. Minimalstand-Markierung
LOWER
1
LOW ER
1
UB3TG0G0.book Page 25 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g und Einstellun g
8-26
8
Leck im Bremssystem vorhanden ist;
daher auf jeden Fall die Bremsbeläge
auf Verschleiß und das Bremssystem
auf Lecks überprüfen.
 Bei plötzlichem Absinken des Brems-
flüssigkeitsstandes die Bremsanlage
vor dem nächsten Fahrtantritt von ei-
ner Yamaha-Fachwerkstatt überprü-
fen lassen.WARNUNG
GWA15991
Unsach gemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßre geln beachten:
 Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanla ge ein drin gen
un d d ie Bremsleistun g verrin gern.
 Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versie gelten Behälter verwen den.
 Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können d ie Gummidichtungen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssi gkeit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d ei
ne an dere Bremsflüssi
gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, dass beim Nachfül-
len kein Wasser in d en Vorratsbe-
hälter gelan gt. Wasser setzt d en
S ie depunkt der Bremsflüssi gkeit
erhe blich hera b un d kann Dampf-
b lasen bild un g verursachen.
GAU22734

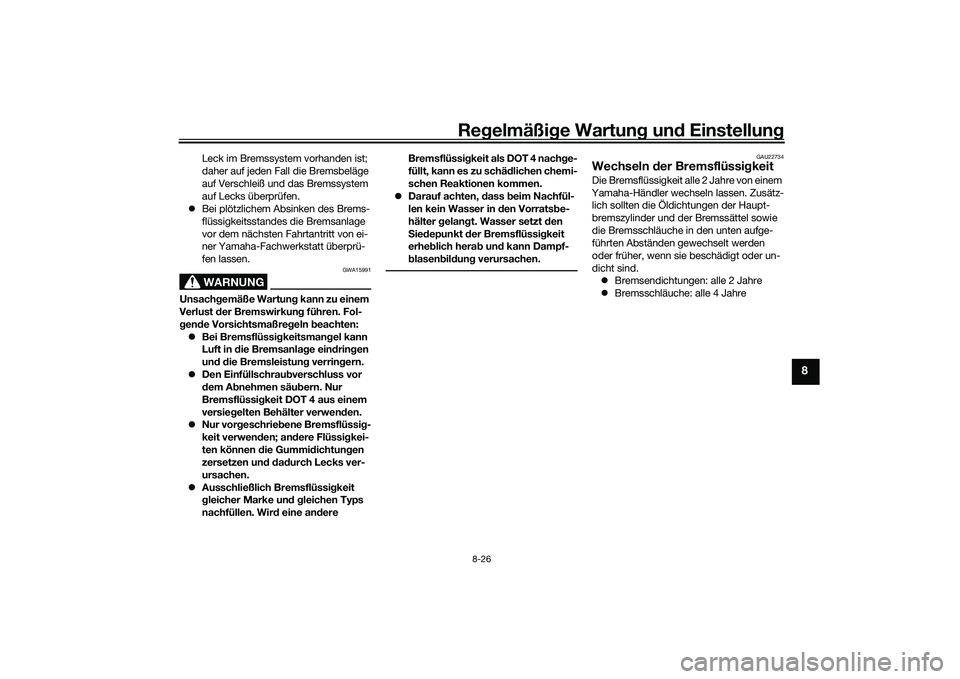

Wechseln der Bremsflüssi gkeitDie Bremsflüssigkeit alle 2 Jahre von einem
Yamaha-Händler wechseln lassen. Zusätz-
lich sollten die Öldichtungen der Haupt-
bremszylinder und der Bremssättel sowie
die Bremsschläuche in den unten aufge-
führten Abständen gewechselt werden
oder früher, wenn sie beschädigt oder un-
dicht sind.
 Bremsendichtungen: alle 2 Jahre
 Bremsschläuche: alle 4 Jahre
UB3TG0G0.book Page 26 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g un d Einstellun g
8-27
8
GAU88810

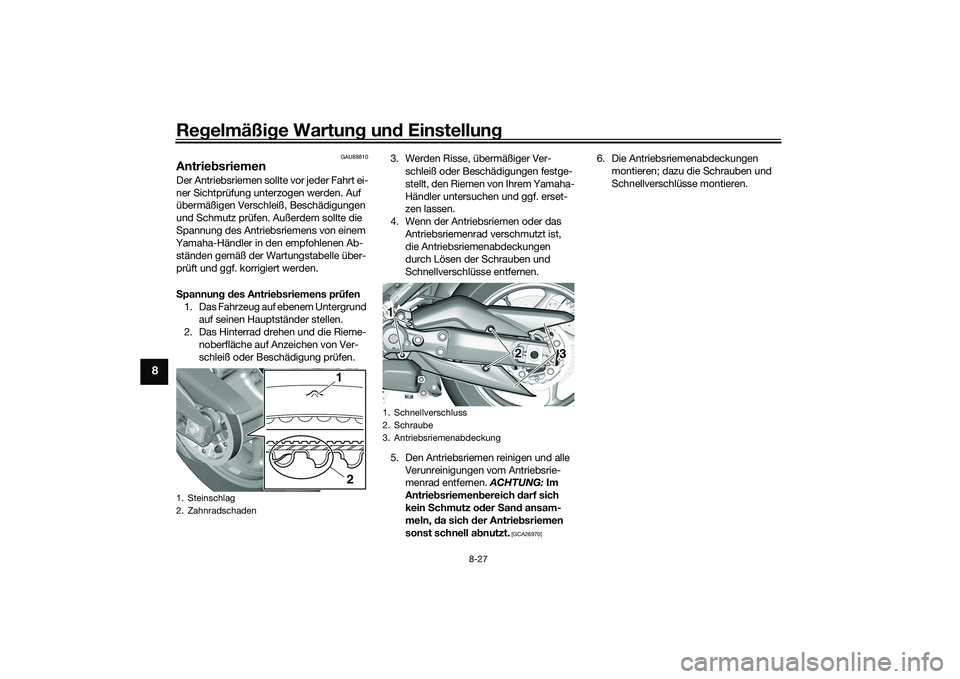

AntriebsriemenDer Antriebsriemen sollte vor jeder Fahrt ei-
ner Sichtprüfung unte rzogen werden. Auf
übermäßigen Verschleiß, Beschädigungen
und Schmutz prüfen. Außerdem sollte die
Spannung des Antriebsriemens von einem
Yamaha-Händler in den empfohlenen Ab-
ständen gemäß der Wartungstabelle über-
prüft und ggf. korrigiert werden.
S pannun g d es Antrie bsriemens prüfen
1. Das Fahrzeug auf ebenem Untergrund auf seinen Hauptständer stellen.
2. Das Hinterrad drehen und die Rieme-
noberfläche auf Anzeichen von Ver-
schleiß oder Beschädigung prüfen. 3. Werden Risse, übermäßiger Ver-
schleiß oder Beschädigungen festge-
stellt, den Riemen von Ihrem Yamaha-
Händler untersuchen und ggf. erset-
zen lassen.
4. Wenn der Antriebsriemen oder das Antriebsriemenrad verschmutzt ist,
die Antriebsriemenabdeckungen
durch Lösen der Schrauben und
Schnellverschlüsse entfernen.
5. Den Antriebsriemen reinigen und alle Verunreinigungen vom Antriebsrie-
menrad entfernen. ACHTUNG: Im
Antrie bsriemen bereich darf sich
kein Schmutz o der San d ansam-
meln, d a sich d er Antrie bsriemen
sonst schnell a bnutzt.
[GCA26970]
6. Die Antriebsriemenabdeckungen
montieren; dazu die Schrauben und
Schnellverschlüsse montieren.
1. Steinschlag
2. Zahnradschaden
1
2
1. Schnellverschluss
2. Schraube
3. Antriebsriemenabdeckung1 23
UB3TG0G0.book Page 27 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g und Einstellun g
8-28
8
GAU23098

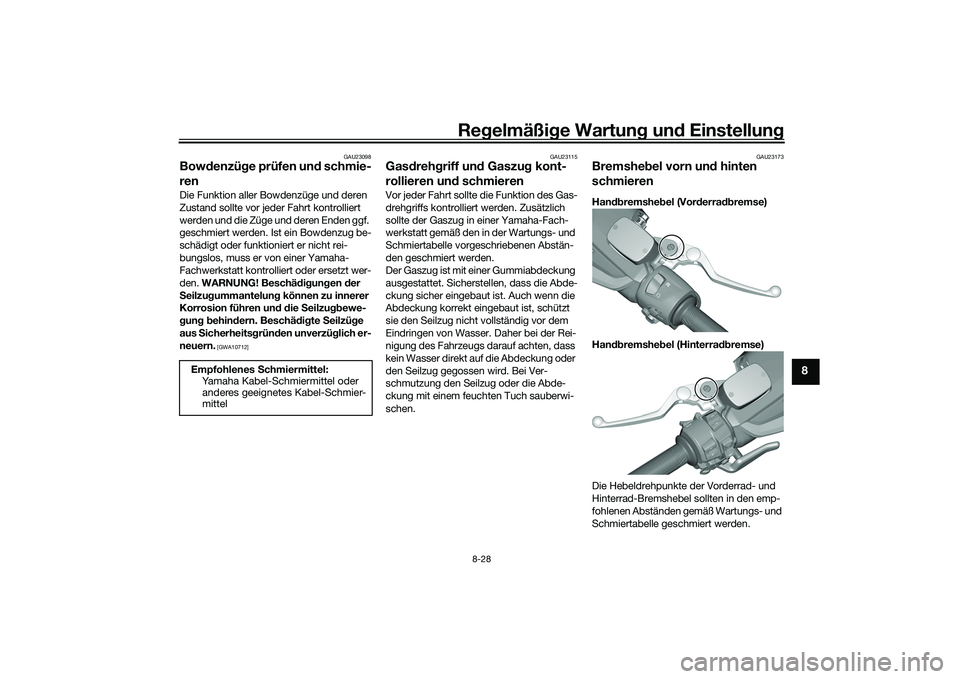

Bowdenzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig ung en der
S eilzu gummantelung können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g ung b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712] GAU23115
Gas
dreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilz ug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
GAU23173
Bremshe bel vorn un d hinten
schmierenHan dbremshe bel (Vor derra dbremse)
Han dbremshe bel (Hinterra dbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
Empfohlenes
Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
UB3TG0G0.book Page 28 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g un d Einstellun g
8-29
8
GAU23215

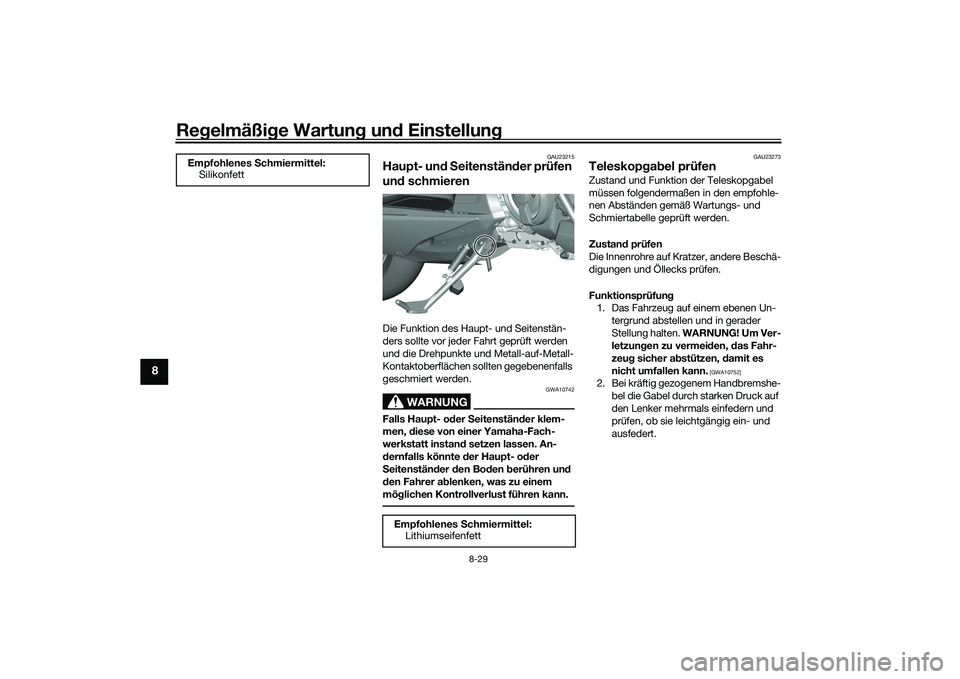

Haupt- und S eitenstän der prüfen
und schmierenDie Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10742
Falls Haupt- o der Seitenstän der klem-
men, diese von einer Yamaha-Fach-
werkstatt instan d setzen lassen. An-
d ernfalls könnte der Haupt- o der
S eitenstän der den Bo den berühren un d
d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
GAU23273
Teleskop gab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes
Schmiermittel:
Silikonfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
UB3TG0G0.book Page 29 Wednesday, September 4, 2019 9:18 AM
