2020 YAMAHA TENERE 700 Manuale duso (in Italian)

Strumento e funzioni di controllo
3-2
3
HAU10462

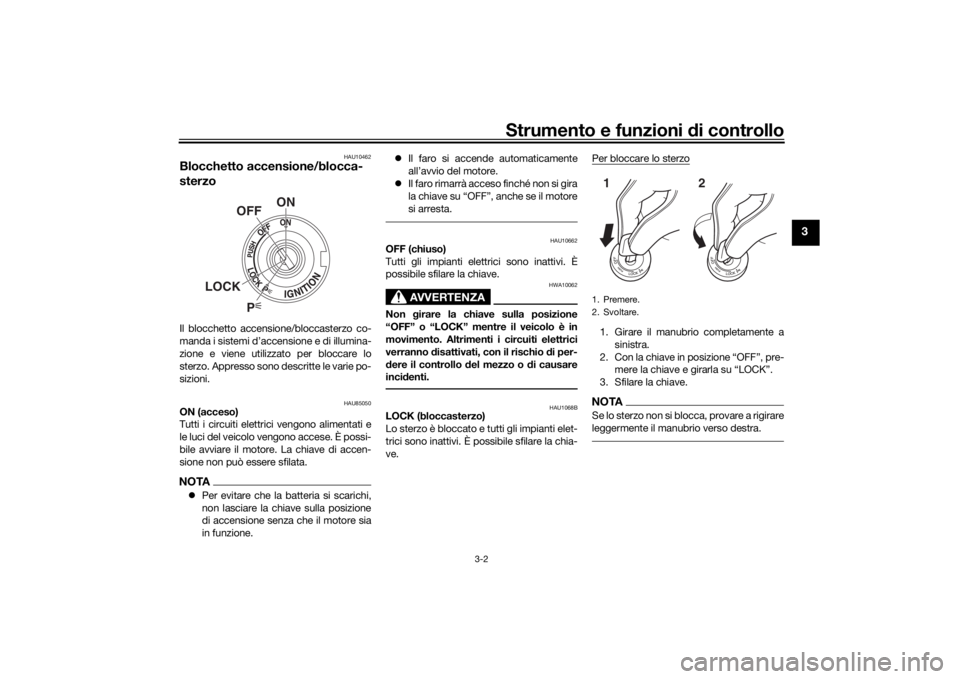

Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.
HAU85050
ON (acceso)
Tutti i circuiti elettrici vengono alimentati e
le luci del veicolo vengono accese. È possi-
bile avviare il motore. La chiave di accen-
sione non può essere sfilata.NOTAPer evitare che la batteria si scarichi,
non lasciare la chiave sulla posizione
di accensione senza che il motore sia
in funzione.Il faro si accende automaticamente
all’avvio del motore.
Il faro rimarrà acceso finché non si gira
la chiave su “OFF”, anche se il motore
si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU1068B
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
UBW3H0H0.book Page 2 Friday, May 24, 2019 3:45 PM

Strumento e funzioni di controllo
3-3
3

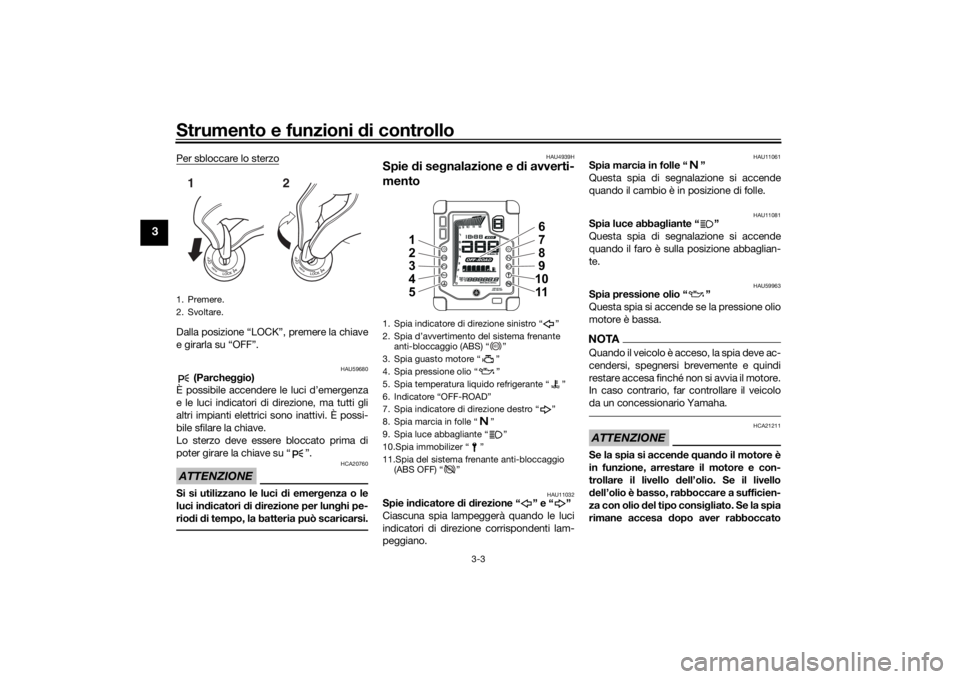

Per sbloccare lo sterzoDalla posizione “LOCK”, premere la chiave
e girarla su “OFF”.
HAU59680
(Parcheggio)
È possibile accendere le luci d’emergenza
e le luci indicatori di direzione, ma tutti gli
altri impianti elettrici sono inattivi. È possi-
bile sfilare la chiave.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “ ”.
ATTENZIONE
HCA20760
Si si utilizzano le luci di emergenza o le
luci indicatori di direzione per lunghi pe-
riodi di tempo, la batteria può scaricarsi.
HAU4939H
Spie di segnalazione e di avverti-
mento
HAU11032
Spie indicatore di direzione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU59963
Spia pressione olio “ ”
Questa spia si accende se la pressione olio
motore è bassa.NOTAQuando il veicolo è acceso, la spia deve ac-
cendersi, spegnersi brevemente e quindi
restare accesa finché non si avvia il motore.
In caso contrario, far controllare il veicolo
da un concessionario Yamaha.ATTENZIONE
HCA21211
Se la spia si accende quando il motore è
in funzione, arrestare il motore e con-
trollare il livello dell’olio. Se il livello
dell’olio è basso, rabboccare a sufficien-
za con olio del tipo consigliato. Se la spia
rimane accesa dopo aver rabboccato
1. Premere.
2. Svoltare.12
1. Spia indicatore di direzione sinistro Ž
2.
anti-bloccaggio (ABS) Ž
3. Spia guasto motore Ž
4. Spia pressione olio Ž
5. Spia temperatura liquido refrigerante Ž
6.
7. Spia indicatore di direzione destro Ž
8. Spia marcia in folle Ž
9. Spia luce abbagliante Ž
10.Spia immobilizer Ž
11.Spia del sistema frenante anti-bloccaggio
(ABS OFF) Ž
1
2
3
4
57
8
9
10
11
6
ABS
ABS
UBW3H0H0.book Page 3 Friday, May 24, 2019 3:45 PM

Strumento e funzioni di controllo
3-4
3
l’olio, arrestare il motore e fare control-
lare il veicolo da un concessionario
Yamaha.
HAU11449
Spia temperatura liquido refrigerante
“”
Questa spia si accende quando il motore si
surriscalda. Se questo accade, arrestare
immediatamente il motore e lasciarlo raf-
freddare. (Vedere pagina 6-39.)
Per i veicoli dotati di ventole radiatore, la
ventola radiatore (o le ventole radiatore) si
accende o si spegne automaticamente in
funzione della temperatura del liquido refri-
gerante.NOTAQuando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e poi si spe-
gnerà. Se la spia non si accende o se la
spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha. ATTENZIONE
HCA10022
Non continuare ad azionare il motore in
caso di surriscaldamento.
HAU73172
Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.NOTAQuando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e poi si spe-
gnerà. Se la spia non si accende o se la
spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.
HAU69895
Spia ABS “ ”
Questa spia si accende quando si accende
il veicolo per la prima volta e si spegne
dopo aver iniziato a mettersi in marcia. Se
la spia si accende mentre si è in marcia, è
possibile che il sistema frenante anti-bloc-
caggio non funzioni correttamente.
AVVERTENZA
HWA16043
Se la spia ABS non si spegne dopo aver
raggiunto una velocità di 10 km/h (6
mi/h) oppure se la spia ABS si accende
mentre si è in marcia: Prestare estrema attenzione per
evitare il possibile bloccaggio delle
ruote durante la frenatura di emer-
genza.
Far controllare il veicolo da un con-
cessionario Yamaha il prima possi-
bile.
HAUM4080
Spia ABS “ ”
Questa spia si accende quando il sistema
frenante anti-bloccaggio è stato disattivato
manualmente; contemporaneamente si ac-
cende anche l’indicatore “OFF-ROAD”.
AVVERTENZA
HWAM1050
Guidare sempre su strade asfaltate con
l’ABS attivato. La guida su strade pubbli-
che con l’ABS disattivato potrebbe esse-
re illegale e invalidare l’assicurazione.
Disattivare l’ABS solo quando si guida
su superfici non asfaltate.
HAUM3622
Spia immobilizer “ ”
Quando il veicolo è spento e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia
ABS
ABS
UBW3H0H0.book Page 4 Friday, May 24, 2019 3:45 PM

Strumento e funzioni di controllo
3-5
3
di segnalazione cesserà di lampeggiare,
ma il sistema immobilizzatore continuerà a
restare attivo.NOTAQuando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e si spegne-
rà. In caso contrario, far controllare il
veicolo da un concessionario Yamaha.Ricerca ed eliminazione guasti
Se viene rilevato un problema nel sistema
immobilizzatore, la spia lampeggia secon-
do uno schema. Se la spia immobilizer lam-
peggia secondo uno schema, lentamente
per 5 volte e rapidamente per 2 volte, que-
sto potrebbe essere provocato da un’inter-
ferenza del trasponder. In questo caso,
tentare quanto segue.
1. Accertarsi che non vi siano chiavi del
sistema immobilizzatore vicino al
blocchetto accensione. Le altre chiavi
del sistema immobilizzatore possono
provocare interferenze nei segnali e
impedire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia-
re il motore.
3. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.4. Se una o più chiavi standard non av-
viano il motore, portare il veicolo e tut-
te le chiavi da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
HAUM4172

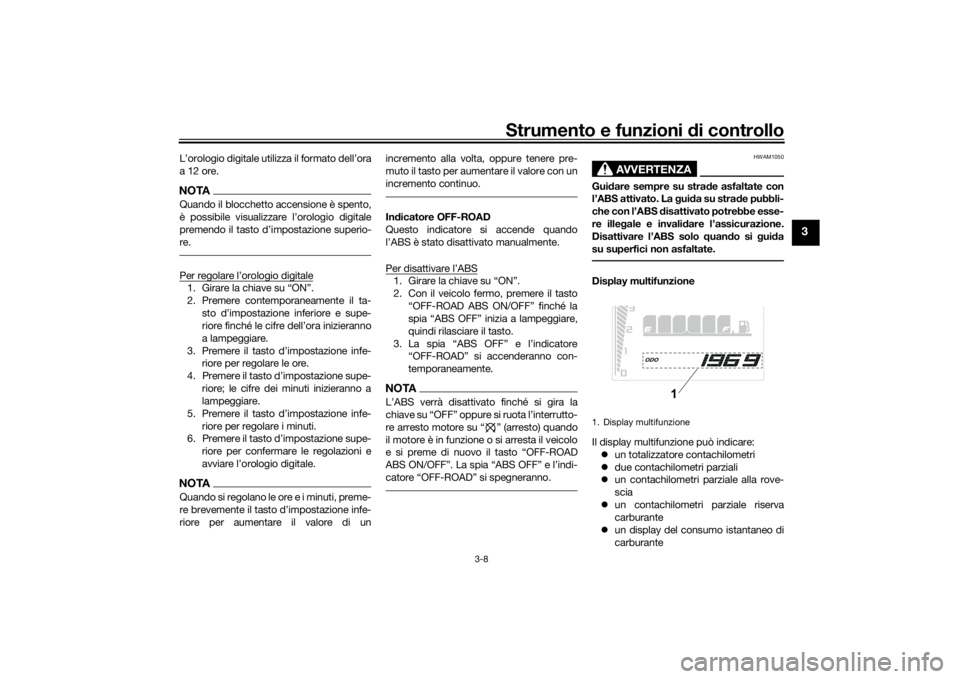

Strumento multifunzione1. Tasto d’impostazione superiore
2. Tasto d’impostazione inferiore
3. Pulsante “OFF-ROAD ABS ON/OFF”
1
2
3
UBW3H0H0.book Page 5 Friday, May 24, 2019 3:45 PM

Strumento e funzioni di controllo
3-6
3

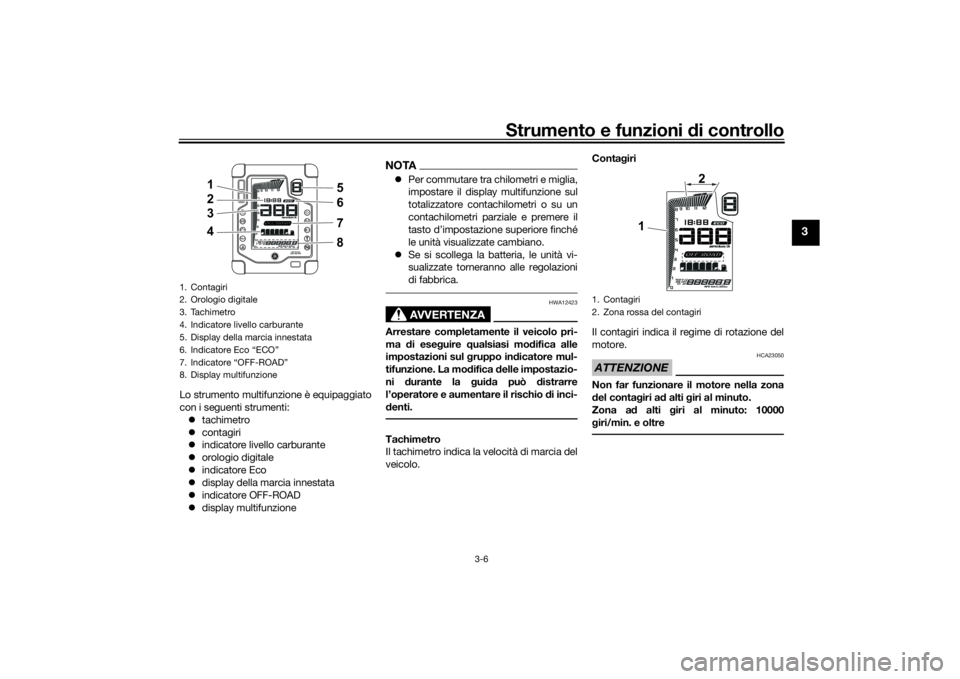

Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
tachimetro
contagiri
indicatore livello carburante
orologio digitale
indicatore Eco
display della marcia innestata
indicatore OFF-ROAD
display multifunzione
NOTAPer commutare tra chilometri e miglia,
impostare il display multifunzione sul
totalizzatore contachilometri o su un
contachilometri parziale e premere il
tasto d’impostazione superiore finché
le unità visualizzate cambiano.
Se si scollega la batteria, le unità vi-
sualizzate torneranno alle regolazioni
di fabbrica.
AVVERTENZA
HWA12423
Arrestare completamente il veicolo pri-
ma di eseguire qualsiasi modifica alle
impostazioni sul gruppo indicatore mul-
tifunzione. La modifica delle impostazio-
ni durante la guida può distrarre
l’operatore e aumentare il rischio di inci-
denti.Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.Contagiri
Il contagiri indica il regime di rotazione del
motore.
ATTENZIONE
HCA23050
Non far funzionare il motore nella zona
del contagiri ad alti giri al minuto.
Zona ad alti giri al minuto: 10000
giri/min. e oltre
1. Contagiri
2. Orologio digitale
3. Tachimetro
4. Indicatore livello carburante
5. Display della marcia innestata
6. Indicatore Eco “ECO”
7. Indicatore “OFF-ROAD”
8. Display multifunzione
1
2
3
45
6
7
8
1. Contagiri
2. Zona rossa del contagiri
12
UBW3H0H0.book Page 6 Friday, May 24, 2019 3:45 PM

Strumento e funzioni di controllo
3-7
3

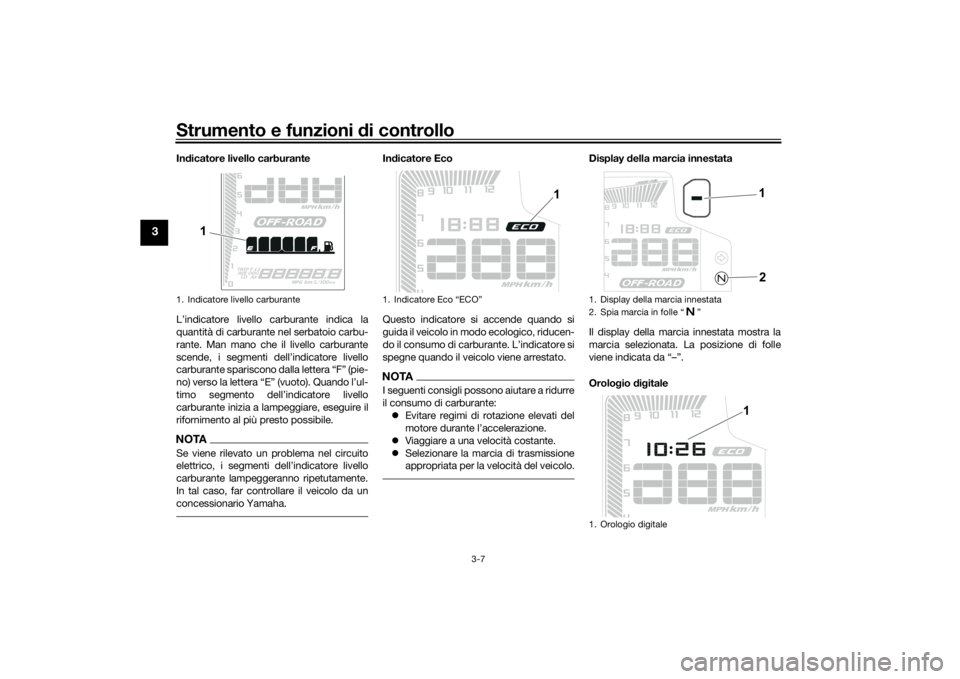

Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante spariscono dalla lettera “F” (pie-
no) verso la lettera “E” (vuoto). Quando l’ul-
timo segmento dell’indicatore livello
carburante inizia a lampeggiare, eseguire il
rifornimento al più presto possibile.NOTASe viene rilevato un problema nel circuito

carburante lampeggeranno ripetutamente.
In tal caso, far controllare il veicolo da un
concessionario Yamaha.
Indicatore Eco
Questo indicatore si accende quando si
guida il veicolo in modo ecologico, riducen-
do il consumo di carburante. L’indicatore si
spegne quando il veicolo viene arrestato.NOTAI seguenti consigli possono aiutare a ridurre
il consumo di carburante:
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
Viaggiare a una velocità costante.
Selezionare la marcia di trasmissione
appropriata per la velocità del veicolo.
Display della marcia innestata
Il display della marcia innestata mostra la
marcia selezionata. La posizione di folle
viene indicata da “–”.
Orologio digitale
1. Indicatore livello carburante
1
1.
1
1. Display della marcia innestata
2. Spia marcia in folle Ž
1. Orologio digitale
1
2
1
UBW3H0H0.book Page 7 Friday, May 24, 2019 3:45 PM

Strumento e funzioni di controllo
3-8
3
L’orologio digitale utilizza il formato dell’ora
a 12 ore.NOTAQuando il blocchetto accensione è spento,


re.1.
2. Premere contemporaneamente il ta-


a lampeggiare.
3.
riore per regolare le ore.
4.
riore; le cifre dei minuti inizieranno a
lampeggiare.
5.
riore per regolare i minuti.
6.
riore per confermare le regolazioni e
NOTAQuando si regolano le ore e i minuti, preme-

riore per aumentare il valore di unincremento alla volta, oppure tenere pre-
muto il tasto per aumentare il valore con un
incremento continuo.
Indicatore OFF-ROAD
Questo indicatore si accende quando
l’ABS è stato disattivato manualmente.
Per disattivare l’ABS1. Girare la chiave su “ON”.
2. Con il veicolo fermo, premere il tasto
“OFF-ROAD ABS ON/OFF” finché la
spia “ABS OFF” inizia a lampeggiare,
quindi rilasciare il tasto.
3. La spia “ABS OFF” e l’indicatore
“OFF-ROAD” si accenderanno con-
temporaneamente.NOTA

re arresto motore su Ž (arresto) quando
il motore è in funzione o si arresta il veicolo



AVVERTENZA
HWAM1050
Guidare sempre su strade asfaltate con
l’ABS attivato. La guida su strade pubbli-
che con l’ABS disattivato potrebbe esse-
re illegale e invalidare l’assicurazione.
Disattivare l’ABS solo quando si guida
su superfici non asfaltate.Display multifunzione
Il display multifunzione può indicare:
un totalizzatore contachilometri
due contachilometri parziali
un contachilometri parziale alla rove-
scia
un contachilometri parziale riserva
carburante
un display del consumo istantaneo di
carburante1. Display multifunzione
1
UBW3H0H0.book Page 8 Friday, May 24, 2019 3:45 PM

Strumento e funzioni di controllo
3-9
3
un display del consumo medio carbu-
rante
un display della temperatura liquido
refrigerante
un display della temperatura aria
una modalità di comando della lumi-
nosità
Il totalizzatore contachilometri indica la di-
stanza totale percorsa dal veicolo. I conta-
chilometri parziali standard indicano la
distanza percorsa dall’ultimo azzeramento.
Il contachilometri parziale alla rovescia indi-
ca la distanza residua da percorrere dall’ul-
timo azzeramento. Il contachilometri
parziale riserva carburante indica la distan-
za percorsa da quando l’ultimo segmento
dell’indicatore livello carburante aveva ini-
ziato a lampeggiare.NOTAIl totalizzatore contachilometri si bloc-
cherà a 999999 e non potrà essere az-
zerato.
Il contachilometri parziale si reimpo-
sterà a 0 e continuerà il conteggio
dopo aver raggiunto 9999.9.
Il contachilometri parziale alla rove-
scia non si azzera automaticamente.
Premere il tasto d’impostazione superiore
per alternare la visualizzazione dei display
nel seguente ordine:
ODO → TRIP 1 → TRIP 2 → TRIP CD →
TRIP F → km/L o L/100 km o MPG →
AVE_ _._ km/L o AVE_ _._ L/100 km o
AVE_ _._ MPG → _ _ °C → Air_ _ °C → ODONOTAPremere il tasto d’impostazione infe-
riore per alternare la visualizzazione
dei display in ordine inverso.
Quando l’ultimo segmento dell’indica-
tore livello carburante inizia a lampeg-
giare, il display passa al
contachilometri parziale riserva carbu-
rante “TRIP F”.
Per azzerare un contachilometri par-
ziale, selezionarlo premendo il tasto
d’impostazione superiore, quindi pre-
mere il tasto d’impostazione inferiore
finché si azzera.
Se non si azzera manualmente il con-
tachilometri parziale riserva carburan-
te, si azzererà automaticamente e
scomparirà dal display dopo aver fatto
rifornimento e percorso 5 km (3 mi).
Contachilometri parziale riserva carbu-
rante
Quando il livello carburante si abbassa, l’ul-
timo segmento dell’indicatore livello carbu-
rante inizia a lampeggiare. Il
contachilometri parziale riserva carburante
“TRIP F” apparirà automaticamente e ini-
zierà a conteggiare la distanza percorsa a
partire da quel momento. In questo caso,
premere il tasto d’impostazione superiore
per alternare la visualizzazione dei display
nel seguente ordine:
TRIP F → km/L o L/100 km → AVE_ _._
km/L o AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → ODO → TRIP 1 → TRIP 2 →
TRIP CD → TRIP F
Per il Regno Unito:
TRIP F → km/L, L/100 km o MPG → AVE_
_._ km/L, AVE_ _._ L/100 km o AVE_ _._
MPG → _ _ °C → Air_ _ °C → ODO →
TRIP 1 → TRIP 2 → TRIP CD → TRIP FNOTAPremere il tasto d’impostazione infe-
riore per modificare la visualizzazione
dei display in ordine inverso.
È possibile azzerare manualmente il
contachilometri parziale riserva carbu-
rante, oppure si azzererà automatica-
UBW3H0H0.book Page 9 Friday, May 24, 2019 3:45 PM
