2020 YAMAHA TENERE 700 Manuale duso (in Italian)

PANTONE285C
XTZ690
XTZ690-U
USO E MANUTENZIONE
BW3-F8199-H0
Leggere attentamente questo manuale prima di utilizzare
questo veicolo.
[Italian (H)]

HAU81560
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
gnare il veicolo se viene venduto.
HAU81571
Dichiarazione di conformità:
Con la presente, YAMAHA MOTOR ELECTRONICS Co., Ltd dichiara che il tipo di apparecchiatura radio, IMMOBILIZER,
BW3-00 è conforme alla Direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
https://global.yamaha-motor.com/eu_doc/
Banda di frequenza: 134.2 kHz
Potenza a radiofrequenza massima: 49.0 [dBμV/m]
Fabbricante:
YAMAHA MOTOR ELECTRONICS Co., Ltd
1450-6 Mori, Mori-machi, Shuchi-Gun, Shizuoka, 437-0292 Giappone
Importatore:
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Paesi BassiUBW3H0H0.book Page 1 Friday, May 24, 2019 3:45 PM

Introduzione
HAU10103
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del XTZ690/XTZ690-U, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella pro-
gettazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che il vostro XTZ690/XTZ690-U offre. Il Libretto
uso e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro motociclo, ma indica anche
come salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il motociclo e quanto descritto nel manuale. In caso di altre
questioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA10032
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo motociclo.
UBW3H0H0.book Page 1 Friday, May 24, 2019 3:45 PM

Informazioni importanti sul manuale
HAU10134
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per evi-
tare infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneg-
giare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
UBW3H0H0.book Page 1 Friday, May 24, 2019 3:45 PM

Informazioni importanti sul manuale
HAUM1013
XTZ690/XTZ690-U
USO E MANUTENZIONE
©2019 della MBK INDUSTRIE
1a edizione, luglio 2019
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
MBK INDUSTRIE
Stampato in Francia.
UBW3H0H0.book Page 2 Friday, May 24, 2019 3:45 PM

IndiceInformazioni di sicurezza................ 1-1
Descrizione....................................... 2-1
Vista da sinistra .............................. 2-1
Vista da destra................................ 2-2
Comandi e strumentazione ............ 2-3
Strumento e funzioni di controllo... 3-1
Sistema immobilizzatore ................ 3-1
Blocchetto
accensione/bloccasterzo ............ 3-2
Spie di segnalazione e di
avvertimento ............................... 3-3
Strumento multifunzione ................ 3-5
Interruttori manubrio..................... 3-12
Leva frizione ................................. 3-14
Pedale cambio.............................. 3-14
Leva freno..................................... 3-15
Pedale freno ................................. 3-15
ABS .............................................. 3-15
Tappo serbatoio carburante ......... 3-16
Carburante.................................... 3-17
Tubo di troppopieno del serbatoio
carburante ................................. 3-19
Convertitore catalitico .................. 3-19

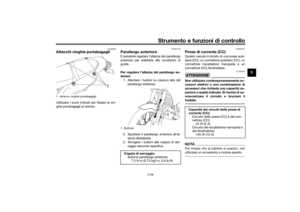

Selle .............................................. 3-20
Regolazione dei fasci luce ............ 3-21
Regolazione della forcella............. 3-21
Spurgo forcella ............................. 3-23
Regolazione dell’assieme
ammortizzatore ......................... 3-24Attacchi cinghie portabagagli ....... 3-26
Parafango anteriore ..................... 3-26
Prese di corrente (CC)................... 3-26
Cavalletto laterale ......................... 3-28
Sistema d’interruzione circuito
accensione ................................ 3-28
Per la vostra sicurezza – controlli
prima dell’utilizzo.............................. 4-1
Funzionamento e valutazioni
importanti per la guida..................... 5-1
Rodaggio......................................... 5-1
Avviare il motore ............................. 5-2
Cambio della marcia ....................... 5-3
Consigli per ridurre il consumo del
carburante ................................... 5-4
Parcheggio ...................................... 5-4
Manutenzione e regolazione
periodiche......................................... 6-1
Kit attrezzi ....................................... 6-2
Tabelle di manutenzione
periodica ...................................... 6-3
Tabella di manutenzione periodica
per il sistema di controllo
emissioni ...................................... 6-3
Tabella manutenzione generale e
lubrificazione................................ 6-5
Rimozione ed installazione delle
carenature.................................. 6-10Controllo delle candele ................. 6-10
Filtro a carboni attivi ..................... 6-11
Olio motore e cartuccia filtro
olio............................................. 6-12
Perché Yamalube ......................... 6-15
Liquido refrigerante ...................... 6-15
Sostituzione dell’elemento
filtrante e pulizia del tubetto
ispezione ................................... 6-16
Controllo del gioco della
manopola acceleratore ............. 6-18
Gioco valvole ................................ 6-18
Pneumatici .................................... 6-18
Ruote a raggi ................................ 6-20
Regolazione gioco della leva
frizione ....................................... 6-21
Controllo del gioco della leva
freno .......................................... 6-21
Interruttori luci stop ..................... 6-22
Controllo delle pastiglie del freno
anteriore e posteriore ................ 6-22
Controllo del livello liquido freni ... 6-23
Cambio del liquido freni................ 6-24

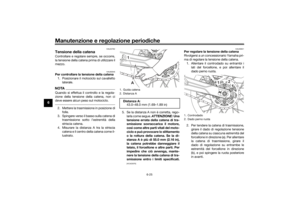

Tensione della catena................... 6-25
Pulizia e lubrificazione della
catena di trasmissione .............. 6-26
Controllo e lubrificazione dei
cavi ............................................ 6-27
Controllo e lubrificazione della
manopola e del cavo
acceleratore .............................. 6-27UBW3H0H0.book Page 1 Friday, May 24, 2019 3:45 PM

Indice
Controllo e lubrificazione dei
pedali freno e cambio ................6-28
Controllo e lubrificazione delle
leve freno e frizione ....................6-28
Controllo e lubrificazione del
cavalletto laterale .......................6-29
Lubrificazione della sospensione
posteriore ...................................6-29
Lubrificazione dei perni del
forcellone ...................................6-30
Controllo della forcella ..................6-30
Controllo dello sterzo ....................6-31
Controllo dei cuscinetti ruote ........6-31
Batteria ..........................................6-31
Sostituzione dei fusibili..................6-33
Luci veicolo ...................................6-34
Lampada biluce fanalino/stop .......6-35
Sostituzione della lampada
indicatore di direzione................6-35
Luce targa .....................................6-36
Sostegno del motociclo ................6-36
Ricerca ed eliminazione guasti......6-37

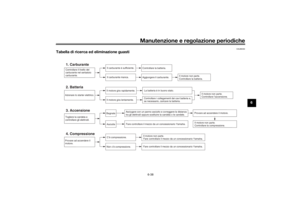

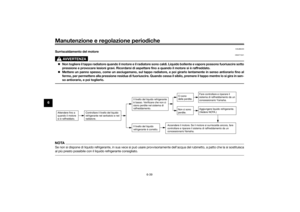

Tabella di ricerca ed eliminazione
guasti .........................................6-38
Pulizia e rimessaggio del
motociclo...........................................7-1
Verniciatura opaca, prestare
attenzione ....................................7-1
Cura .................................................7-1
Rimessa ...........................................7-3Caratteristiche tecniche.................. 8-1
Informazioni per I consumatori....... 9-1
Numeri d’identificazione ................. 9-1
Connettore diagnostica .................. 9-2
Registrazione dei dati del veicolo ... 9-2
Indice analitico............................... 10-1
UBW3H0H0.book Page 2 Friday, May 24, 2019 3:45 PM

1-1
1
Informazioni di sicurezza
HAU1031C
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro motociclo.
I motocicli sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida
corrette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo motociclo.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento del motoci-
clo.
Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto
uso e manutenzione.
Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed
in sicurezza.
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.Non utilizzare mai un motociclo senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti
dovrebbero essere addestrati da un
istruttore qualificato. Contattare un
concessionario di motocicli autorizza-
to per informazioni sui corsi di adde-
stramento più vicini.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 4-1 per
l’elenco dei controlli prima dell’utilizzo.
Questo motociclo è stato progettato
per trasportare il conducente ed un
passeggero.
La causa prevalente di incidenti tra
automobili e motocicli è che gli auto-
mobilisti non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembraaver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
• Mai eseguire interventi di manuten-
zione su un motociclo senza di-
sporre di conoscenze adeguate.
Contattare un concessionario di
motocicli autorizzato per ricevere
informazioni sulla manutenzione
base del motociclo. Alcuni interven-
ti di manutenzione possono essere
eseguiti solo da personale qualifi-
cato.
Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.
• Accertarsi di essere qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.UBW3H0H0.book Page 1 Friday, May 24, 2019 3:45 PM
