Strumento e funzioni di controllo
3-18
3
2. Premere l’interruttore “MENU” per
confermare il livello selezionato di lu-
minosità ed uscire dalla modalità di
comando.
HAU84550
D-mo de (mo dalità di g ui da)Il D-mode è un sistema di prestazioni mo-
tore controllato elettronicamente.
AVVERTENZA
HWA18440
Non cambiare la mo dalità di g ui da men-
tre il veicolo è in movimento.Con la manopola acceleratore chiusa, pre-
mere l’interruttore modalità di guida “MO-
DE” per cambiare la modalità di guida.
MODE 3
Questa modalità offre una risposta relativa-
mente meno netta rispetto alla MODE 2 per
situazioni di guida che richiedono un co-
mando dell’acceleratore particolarmente
sensibile. MODE 2
Questa modalità è adatta per varie condi-
zioni di guida.
Questa modalità consente al conducente di
godere di una guidabilità regolare e sporti-
va dalla gamma di bassa velocità alla gam-
ma di velocità elevata.
MODE 1
Questa modalità offre una risposta più
sportiva del motore nella gamma di velocità
da bassa a media rispetto alla MODE 2.
NOTALa modalità di guida corrente viene salvata
quando si spegne il veicolo.

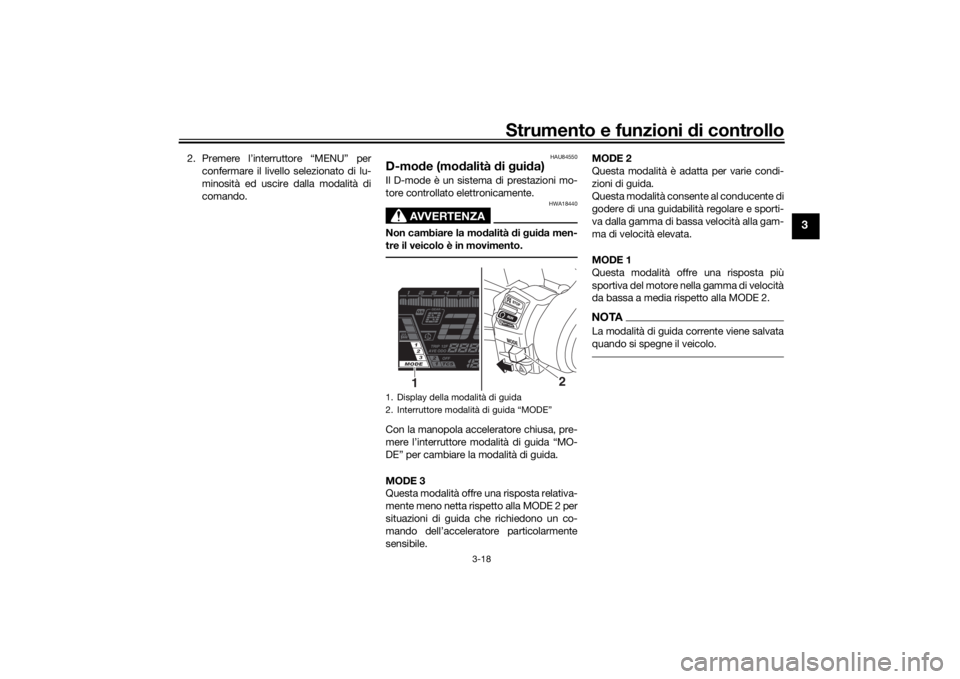

1. Display della modalità di guida
2. Interruttore modalità di guida “MODE”
2
1
UBD5H1H0.book Page 18 Thursday, October 24, 2019 1:55 PM

Strumento e funzioni di controllo
3-19
3
HAU12823
Leva frizionePer disinnestare il gruppo trasmissione dal
motore, ad esempio quando si cambiano le
marce, tirare la leva frizione verso il manu-
brio. Rilasciare la leva per innestare la frizio-
ne e trasmettere energia alla ruota
posteriore.NOTAPer garantire la fluidità del cambio marce,
tirare la leva rapidamente e rilasciarla lenta-
mente. (Vedere pagina 5-3.)
HAU84321
Pedale cambioIl pedale cambio si trova sul lato sinistro del
motore. Per passare a una marcia superio-
re, sollevare il pedale cambio. Per passare
a una marcia inferiore, abbassare il pedale
cambio. (Vedere pagina 5-3.)NOTAQuando il Quick Shift System è attivato,
l’interruttore cambio rileva il movimento del
pedale cambio e consente l’innesto della
marcia superiore senza l’azionamento della
leva frizione.
HAU84560
Sistema Quick Shift SystemIl Quick Shift System (QS) consente innesti
delle marce superiori assistiti elettronica-
mente, alla massima accelerazione e senza
l’uso della leva frizione. Quando l’interrutto-
re cambio rileva il movimento nel pedale
cambio, la potenza moto re e la coppia mo-
trice vengono momentaneamente regolate
per consentire l’innesto della marcia supe-
riore.NOTA Il sistema QS entra il funzione quando
si guida ad almeno 20 km/h (12 mi/h)
con un regime motore di 4000 giri/min
o superiore e solo in accelerazione.
 Il sistema QS non entra in funzione
quando si tira la leva frizione.Per spegnere il sistema1. Spegnere il blocchetto accensione.
2. Sollevare il pedale del cambio in modo
che l’astina pedale cambio sia parzial-
mente ritratta nell’interruttore del
cambio e mantenerlo il questa posi-
zione.
1. Leva frizione
1
1. Pedale cambio
2. Sensore di innesto
2
1
UBD5H1H0.book Page 19 Thursday, October 24, 2019 1:55 PM

Strumento e funzioni di controllo
3-20
3
3. Accendere il blocchetto accensione e
rilasciare il pedale cambio dopo
10 secondi.
4. “ ” scomparirà.NOTAPer accendere il Quick Shift System, ese-
guire la stessa procedura.
HAU26827
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, allontanare la leva
freno dalla manopola acceleratore e ruota-
re il quadrante di regolazione. Accertarsi
che il numero della regolazione impostata
sul quadrante di regolazione si allinei con il
riferimento d’accoppiamento sulla leva fre-
no.
HAU12944
Pe dale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
1. Sensore di innesto
2. Asta
1
2
1. Leva freno
2. Distanza
3. Quadrante di regolazione posizione leva fre-
no
4. Riferimento d’accoppiamento3
4
1
2
1. Pedale freno
1
UBD5H1H0.book Page 20 Thursday, October 24, 2019 1:55 PM

Strumento e funzioni di controllo
3-21
3
HAU84570
ABSIl sistema frenante anti-bloccaggio (ABS)
agisce indipendente sui freni anteriori e po-
steriori.
AVVERTENZA
HWA16051
Mantenere sempre una d istanza di sicu-
rezza dal veicolo che prece de, ad eg uata
alla velocità di marcia, nonostante la d i-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici strad ali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la d istanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla d istanza di
frenata convenzionale.Come azionare i freni
Azionare la leva freno e il pedale freno
come per i freni tradizionali. Se viene rileva-
to lo slittamento delle ruote durante la fre-
nata, l’ABS si attiverà e si potrebbero
avvertire delle pulsazioni sulla leva o sul pe-
dale freno. Continuare ad azionare i freni e
lasciare agire l’ABS. Non azionare ripetuta-
mente i freni perché si riduce l’efficacia del-
la frenata. 
L’ABS esegue un controllo automati-
co al primo avvio. In questa fase è
possibile sentire un rumore di scatto
proveniente dall’unità idraulica e, se si
aziona la leva o il pedale freno, si può
avvertire una vibrazione, ma non è sin-
tomo di anomalia.
 Il sistema frenante tradizionale verrà
ripristinato in caso di guasto dell’ABS.
ATTENZIONE
HCA20100
Prestare attenzione a non d anneggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza d i tale precauzione
provoca il funzionamento improprio
d ell’ABS.1. Sensore ruota anteriore
2. Rotore del sensore ruota anteriore
1
2
1. Sensore ruota posteriore
2. Rotore del sensore ruota posteriore1
2
UBD5H1H0.book Page 21 Thursday, October 24, 2019 1:55 PM

Strumento e funzioni di controllo
3-22
3
HAU76317
Sistema di controllo d ella trazio-
neIl sistema di controllo della trazione (TCS)
contribuisce a mantenere la trazione in fase
di accelerazione su fondi sdrucciolevoli,
quali strade non asfaltate o bagnate. Se i
sensori rilevano un principio di slittamento
(pattinamento incontrollato) della ruota po-
steriore, il sistema di controllo della trazione
interviene regolando opportunamente la
potenza erogata dal motore fino al ripristino
della trazione.
AVVERTENZA
HWA15433
Il sistema di controllo della trazione non
esenta il pilota d al mantenere una g uida
a d atta alle specifiche con dizioni. Il siste-
ma di controllo d ella trazione impe disce
la per dita della trazione dovuta a d ec-
cessiva velocità all’in gresso in curva, in
caso di brusca accelerazione d urante le
curve con forte inclinazione della moto o
in frenata e non può impe dire lo slitta-
mento della ruota anteriore. Come con
q ualsiasi veicolo, affrontare con cautela
le superfici che potrebbero essere
s d rucciolevoli e d evitare le superfici ec-
cessivamente s drucciolevoli.
La spia di segnalazione “ ” lampeggia
quando il controllo della trazione si è inseri-
to. Si potrebbero notare lievi cambiamenti
nel rumore prodotto dal motore e dall’im-
pianto di scarico quando il sistema si è in-
serito.
Se il controllo della trazione è stato disatti-
vato, la spia di segnalazione “ ” si accen-
de.
Il display TCS indica l’impostazione TCS
corrente. Sono previste tre impostazioni.
TCS “OFF” : Disattiva il sistema di controllo
della trazione.
TCS “1” : Riduce al minimo l’intervento del
sistema di controllo della trazione. TCS “2”
: Aumenta al massimo l’intervento
del controllo della trazione; viene esercitato
il massimo controllo sulla rotazione delle
ruote.
NOTA Quando si accende il veicolo, il con-
trollo della trazione viene attivato e im-
postato su “1” o “2” (a seconda
dell’ultima opzione selezionata).
 Disattivare il sistema di controllo della
trazione per aiutare a liberare la ruota
posteriore nel caso in cui il veicolo ri-
manga impantanato in fango, sabbia o
altre superfici a bassa consistenza.ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Ve dere pa gina 6-18.) L’uso
d i pneumatici di dimensioni diverse im-
pe disce il preciso controllo della rotazio-
ne dei pneumatici d a parte del sistema d i
controllo d ella trazione.

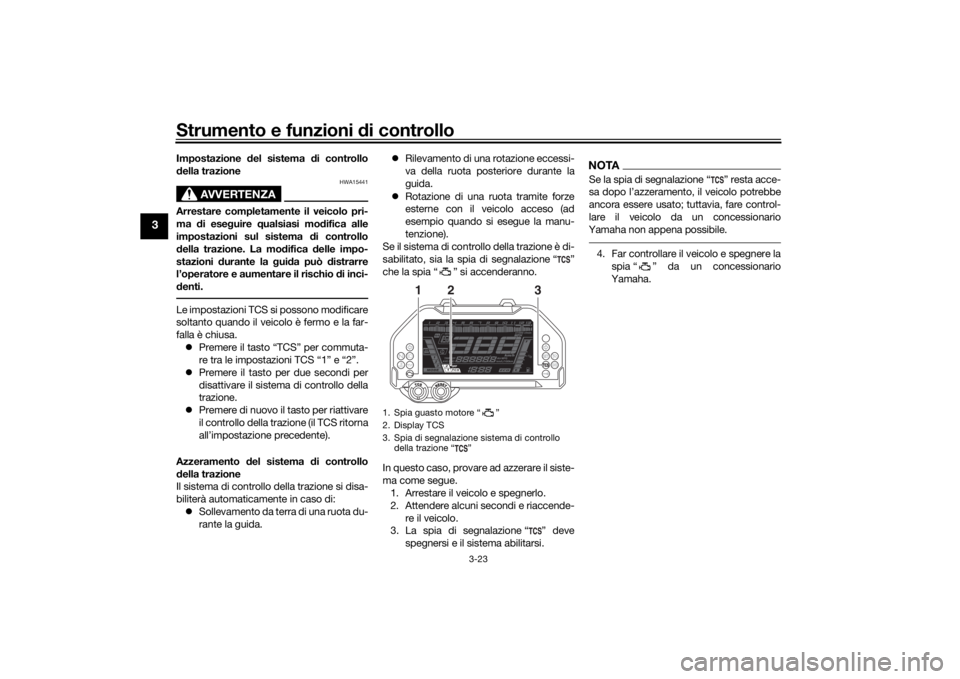

1. Tasto “TCS”
2. Display TCS
3. Spia di segnalazione sistema di controllo
della trazione “ ”
1
3
2
UBD5H1H0.book Page 22 Thursday, October 24, 2019 1:55 PM

Strumento e funzioni di controllo
3-23
3
Impostazione del sistema di controllo
d ella trazione
AVVERTENZA
HWA15441
Arrestare completamente il veicolo pri-
ma di ese guire qualsiasi mo difica alle
impostazioni sul sistema di controllo
d ella trazione. La mo difica delle impo-
stazioni durante la gui da può distrarre
l’operatore e aumentare il rischio di inci-
d enti.Le impostazioni TCS si possono modificare
soltanto quando il veicolo è fermo e la far-
falla è chiusa.
 Premere il tasto “TCS” per commuta-
re tra le impostazioni TCS “1” e “2”.
 Premere il tasto per due secondi per
disattivare il sistema di controllo della
trazione.
 Premere di nuovo il tasto per riattivare
il controllo della trazione (il TCS ritorna
all’impostazione precedente).
Azzeramento del sistema di controllo
d ella trazione
Il sistema di controllo della trazione si disa-
biliterà automaticamente in caso di:
 Sollevamento da terra di una ruota du-
rante la guida. 
Rilevamento di una rotazione eccessi-
va della ruota posteriore durante la
guida.
 Rotazione di una ruota tramite forze
esterne con il veicolo acceso (ad
esempio quando si esegue la manu-
tenzione).
Se il sistema di controllo della trazione è di-
sabilitato, sia la spia di segnalazione “ ”
che la spia “ ” si accenderanno.
In questo caso, provare ad azzerare il siste-
ma come segue. 1. Arrestare il veicolo e spegnerlo.
2. Attendere alcuni secondi e riaccende-
re il veicolo.
3. La spia di segnalazione “ ” deve
spegnersi e il sistema abilitarsi.
NOTASe la spia di segnalazione “ ” resta acce-
sa dopo l’azzeramento, il veicolo potrebbe
ancora essere usato; tuttavia, fare control-
lare il veicolo da un concessionario
Yamaha non appena possibile.4. Far controllare il veicolo e spegnere la
spia “ ” da un concessionario
Yamaha.
1. Spia guasto motore “ ”
2. Display TCS
3. Spia di segnalazione sistema di controllo della trazione “ ”
3
2
1
UBD5H1H0.book Page 23 Thursday, October 24, 2019 1:55 PM

Strumento e funzioni di controllo
3-24
3
HAU13077

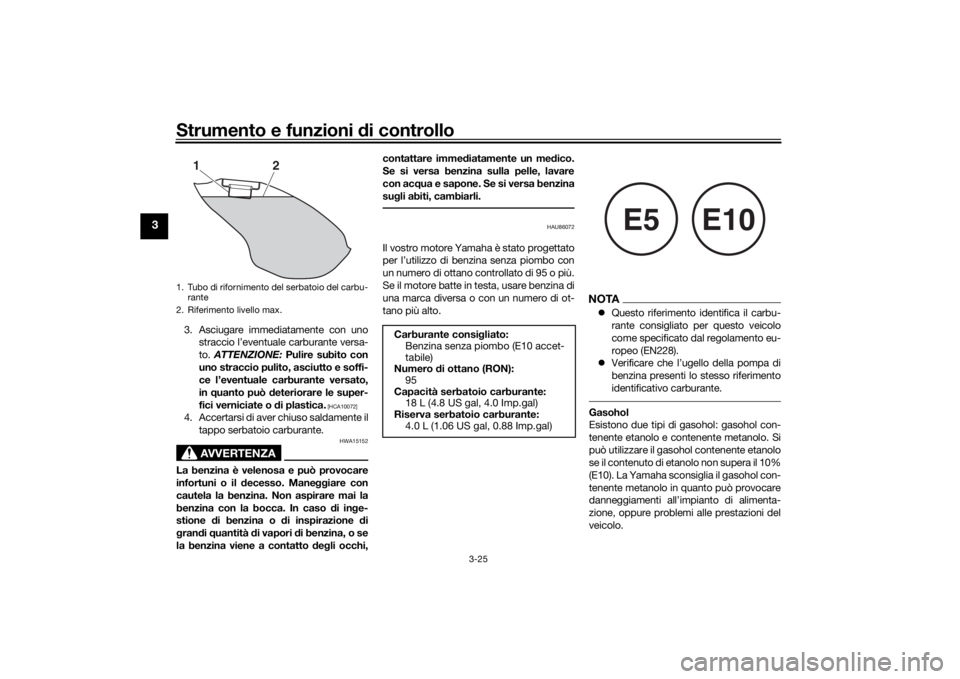

Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave e
farle fare un quarto di giro in senso orario.
La serratura si apre e si può togliere il tappo
serbatoio carburante.
Per chiu dere il tappo serbatoio carbu-
rante
Con la chiave ancora inserita, spingere il
tappo serbatoio carburante verso il basso.
Ruotare la chiave di 1/4 di giro in senso an-
tiorario, sfilarla e poi chiudere il coperchiet-
to della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le per dite di
carburante costituiscono un rischio d’in-
cen dio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina e d i vapori d i benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante.
1. Coperchietto della serratura tappo serbatoio carburante
2. Sbloccare.
1
2
UBD5H1H0.book Page 24 Thursday, October 24, 2019 1:55 PM

Strumento e funzioni di controllo
3-25
3
3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o di inspirazione di
g ran di q uantità di vapori d i benzina, o se
la benzina viene a contatto deg li occhi, contattare imme
diatamente un me dico.
Se si versa benzina sulla pelle, lavare
con ac qua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU86072
Il vostro motore Yama ha è stato progettato
per l’utilizzo di benzina senza piombo con
un numero di ottano controllato di 95 o più.
Se il motore batte in testa, usare benzina di
una marca diversa o con un numero di ot-
tano più alto.
NOTA Questo riferimento identifica il carbu-
rante consigliato per questo veicolo
come specificato dal regolamento eu-
ropeo (EN228).
 Verificare che l’ugello della pompa di
benzina presenti lo stesso riferimento
identificativo carburante.Gasohol
Esistono due tipi di gasohol: gasohol con-
tenente etanolo e contenente metanolo. Si
può utilizzare il gasohol contenente etanolo
se il contenuto di etanolo non supera il 10%
(E10). La Yamaha sconsiglia il gasohol con-
tenente metanolo in quanto può provocare
danneggiamenti all’impianto di alimenta-
zione, oppure problemi alle prestazioni del
veicolo.
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
1
2
Carburante consi gliato:
Benzina senza piombo (E10 accet-
tabile)
Numero di ottano (RON):
95
Capacità serbatoio carburante: 18 L (4.8 US gal, 4.0 Imp.gal)
Riserva serbatoio carburante:
4.0 L (1.06 US gal, 0.88 Imp.gal)
E5
E10
UBD5H1H0.book Page 25 Thursday, October 24, 2019 1:55 PM
